Кухонная тумбочка из ДСП

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

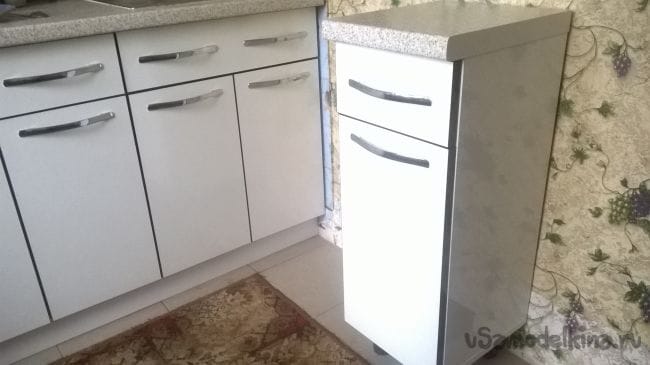

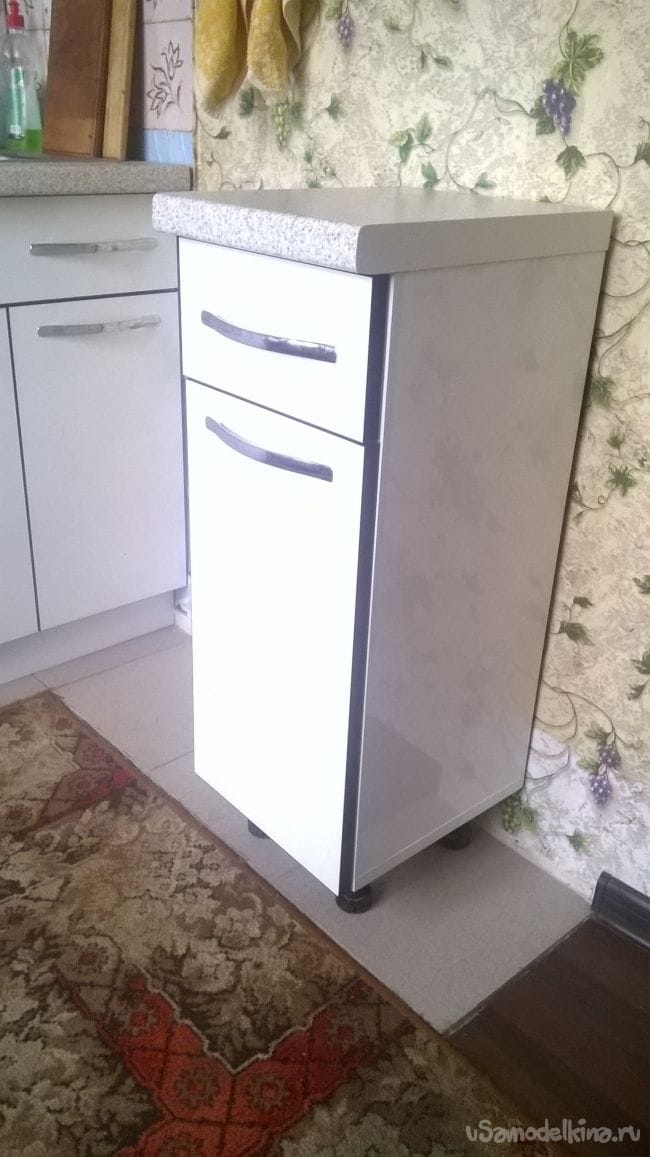

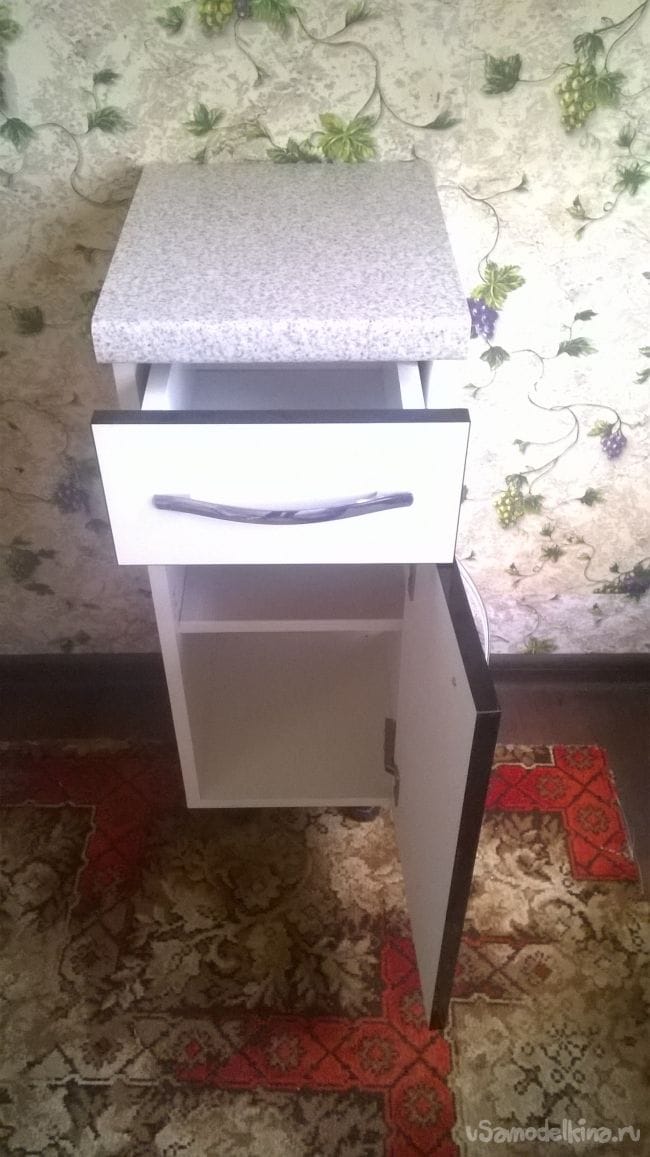

В свое время я сделал себе кухню,но места все равно мне не хватило.И я решил добавить еще одну небольшую тумбочку.

Кухонная тумбочка из ДСП

Кухонная тумбочка из ДСП


Вот размеры для раскроя ДСП.Все размеры подсчитаны под ламинат толщиной 18 мм.

Белый
1) 300*100 2 шт. Ящик боковинки.
2) 202*100 2 шт. Ящик перемычки.
3) 674*320 2 шт. Боковины.Тумбочка.
4) 310*300 1 шт. Дно. Тумбочка.
5) 360*305 1 шт. Крышка. Столешница.
6) 264*280 1 шт. Полка.
7) 296*146 1 шт. Фасад.Ящик.
8) 296*538 1 шт. Фасад дверка.

Размеры для ДВП.
295*235 1 шт. - дно ящика(цвет белый).
725*295 1 шт. -задняя стенка(цвет белый).

Жаль что я не знал про этот сайт, я бы всю кухню выложил.


Из инструментов нам понадобится:
Дрель.
Шуруповерт (или крестовая отвертка).
Сверла на 4,5 мм, 2,5-3 мм.
Мебельный шестигранник на 6 мм.
Шило.
Молоток.
Угольник строительный.
Утюг (для проклейки кромки).
И канцелярский нож.

Фурнитура:

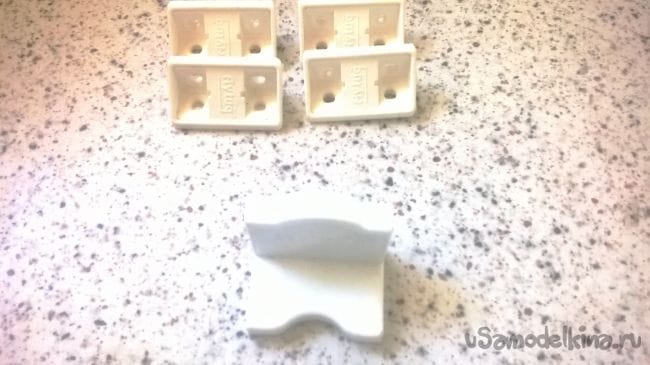

Пластиковый уголок 4 шт.

Кухонная тумбочка из ДСП

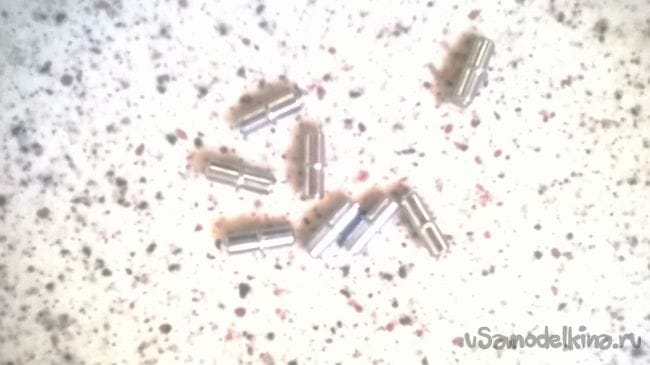

Полкодержатель 4 шт.
Кухонная тумбочка из ДСП

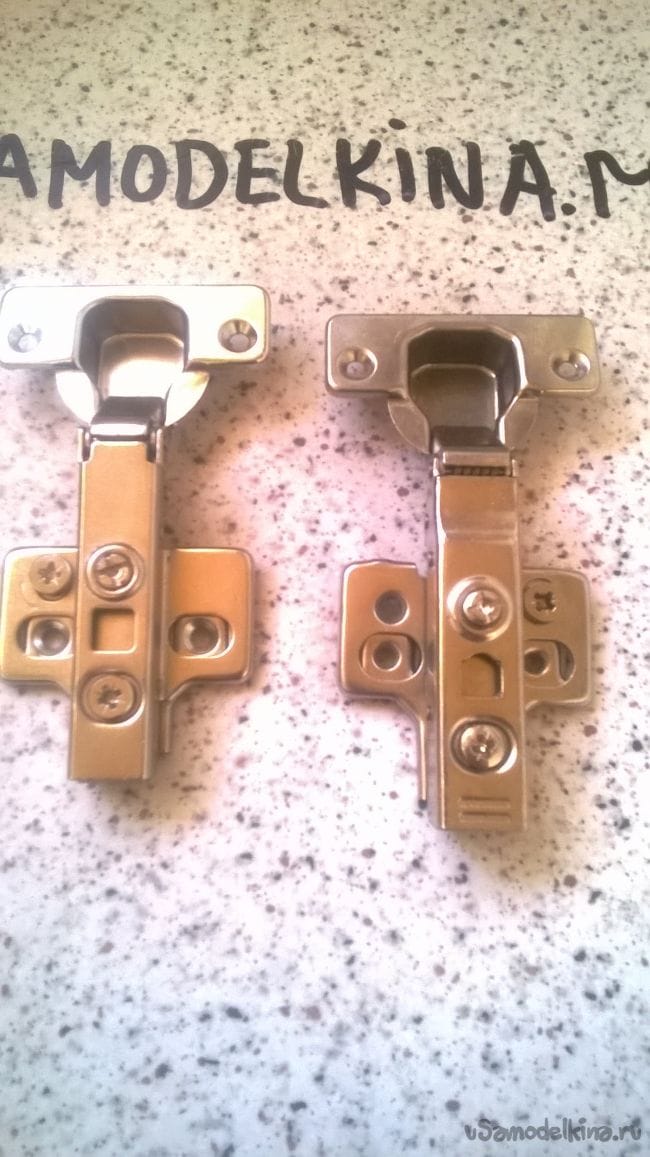

Мебельная петля с доводкой 2 шт.
Кухонная тумбочка из ДСП

Пластмассовые ножки на 100 мм. 4 штуки.
Кухонная тумбочка из ДСП

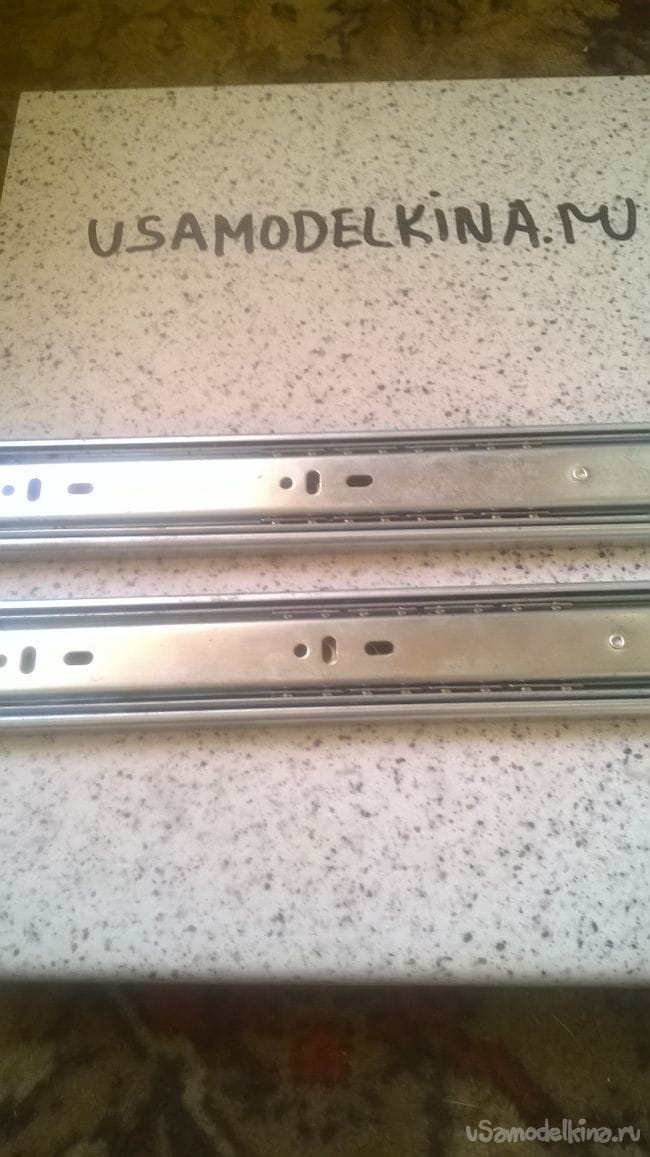

Шариковые направляющие на 300 мм, 1 комплект.
Кухонная тумбочка из ДСП

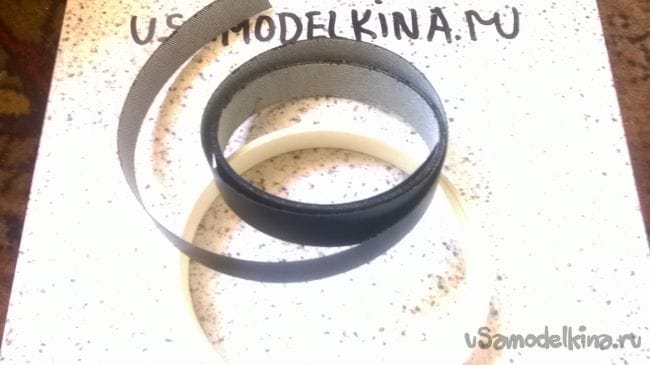

Кромка для оклейки ДСП (узкая- 2,5 м (белая), (Узкая-2,5 м (черная для фасадов), (широкая для крышки- 1 м).
Кухонная тумбочка из ДСП

Боковины тумбочки обклеиваем с одной продольной стороны, белой кромкой.
Дно обклеиваем с трех сторон 310-300-310, тоже белой кромкой.
Фасады мы обклеиваем с четырех сторон, по кругу (черной кромкой).
Крышка также с трех сторон широкой белой.

Размечаем на деталях ящика размером 300*100 мм следующее... 50 мм сверху и 10 мм от края с обоих сторон.
И просверливаем сквозное отверстие диаметром 4,5 мм.

Начинаем сборку. Прикладываем к нашей просверленной детали (300*100) другую размером 202*100 мм и просверливаем их вместе.
И стягиваем их мебельной стяжкой.

Кухонная тумбочка из ДСП

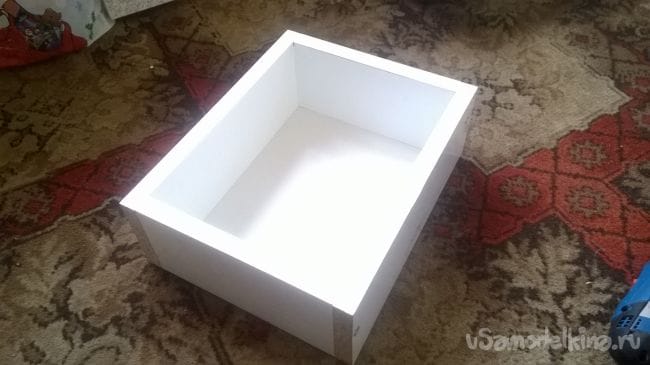

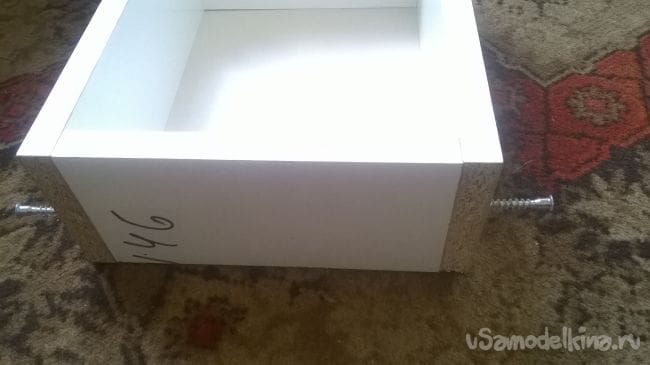

Получается вот такой ящик.
Кухонная тумбочка из ДСП

Теперь набивает донышко, при этом незабываем проверить диагональ.

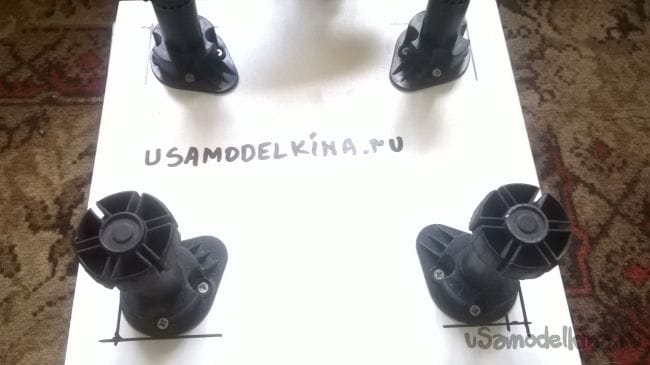

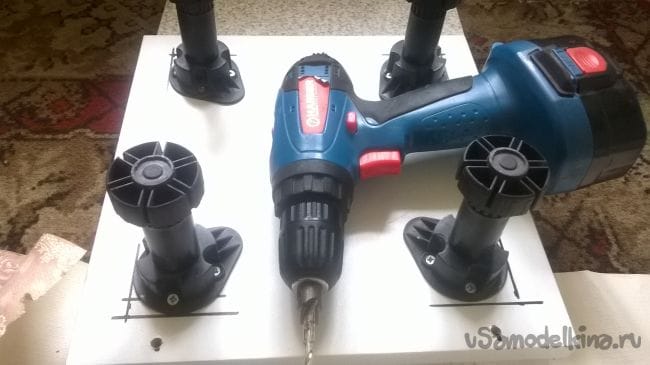

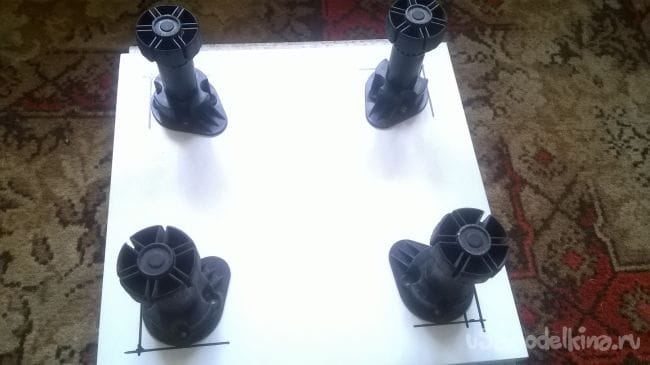

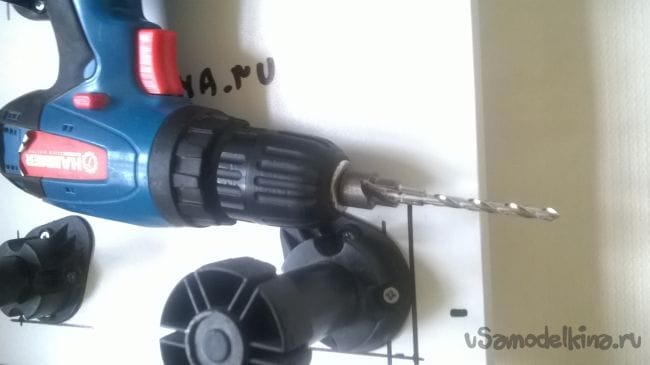

На донышке размечаем с каждой стороны по 30 мм и прочерчиваем линии угольником (местоположение пластиковых ножек).
Затем отступив от краев(по стороне 310 мм) по 50 мм и 10 мм просверливаем четыре отверстия на 4,5 мм сквозные.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

Займемся боковинами Тумбочки. Для начала разложим их зеркально,лицевой стороной вниз, а кромкой внутрь, друг к другу.
С верху вкручиваем по два пластиковых уголка, на каждую сторону.

Кухонная тумбочка из ДСП

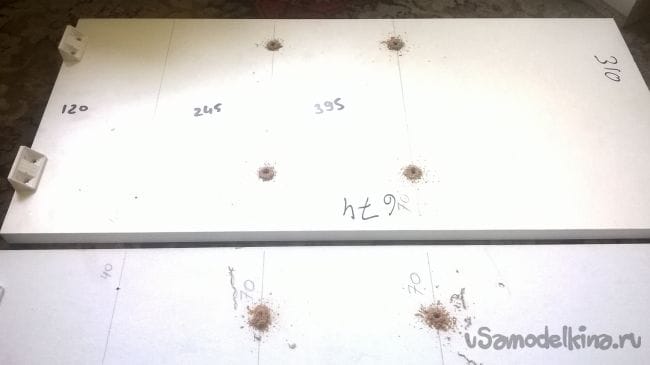

Также с верху отмечаем следующие размеры.120 мм и 395 мм. Прочерчиваем линии при помощи угольника.

Теперь при помощи шила и рулетки отметим отметки. От края (со стороны кромки) отмеряем 40 мм (Под направляющие, Верхняя линия) и шилом делаем прокол, метка для крепления направляющей.

И 70 мм и 260 мм от кромки для полкодержателей. Сверлим на 4,5 мм глубиной не больше 10 мм. Забиваем полкодержатели.

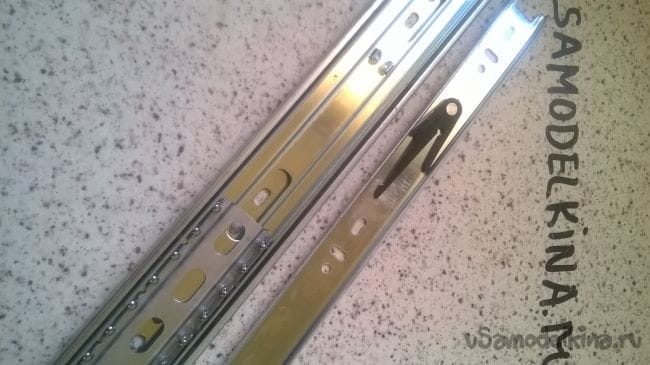

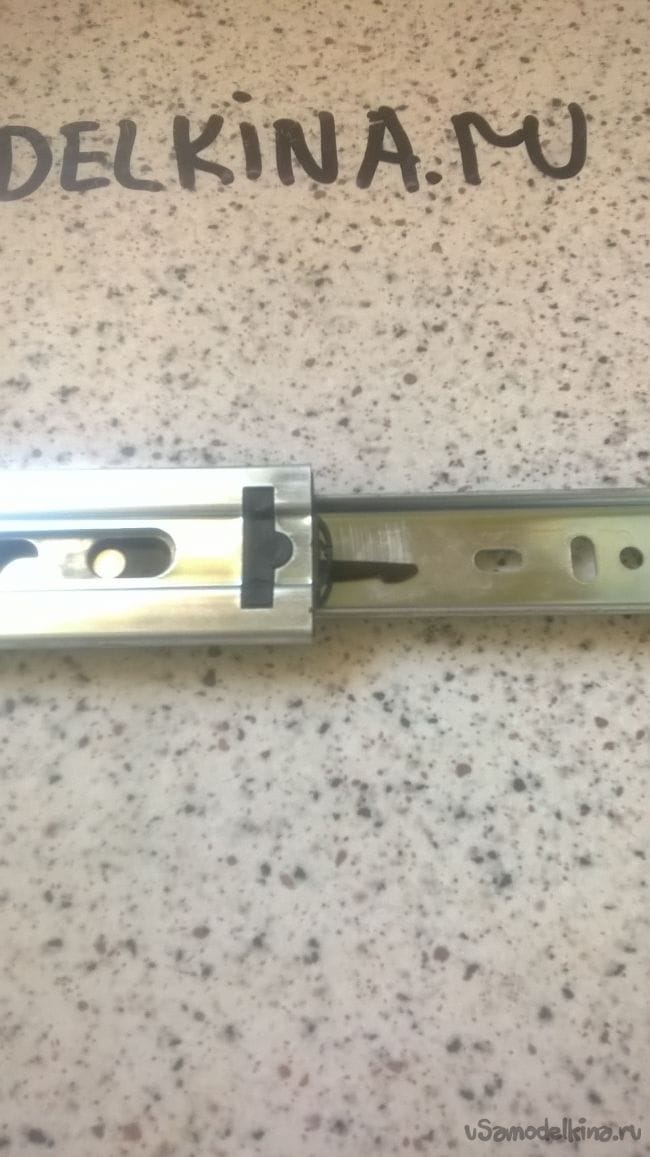

Теперь располовиним направляющие.

Поднимаем пластмассовый рычажок и вытаскиваем половинку.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

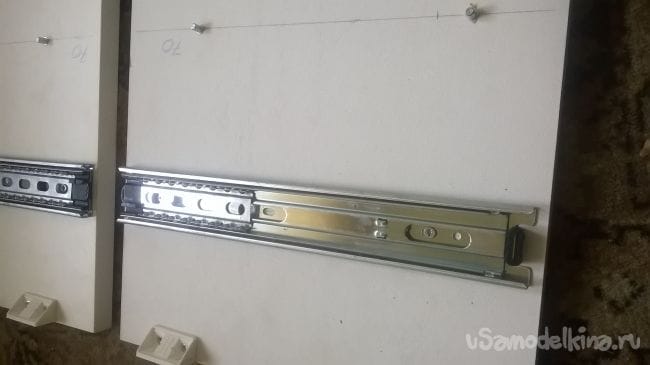

Расставив направляющие, закрепляем их саморезами на 16 мм.
Кухонная тумбочка из ДСП

И по линии выставляем заднею часть и тоже крепим.
Оставшиеся планки убираем пока в сторону к ним вернемся позже

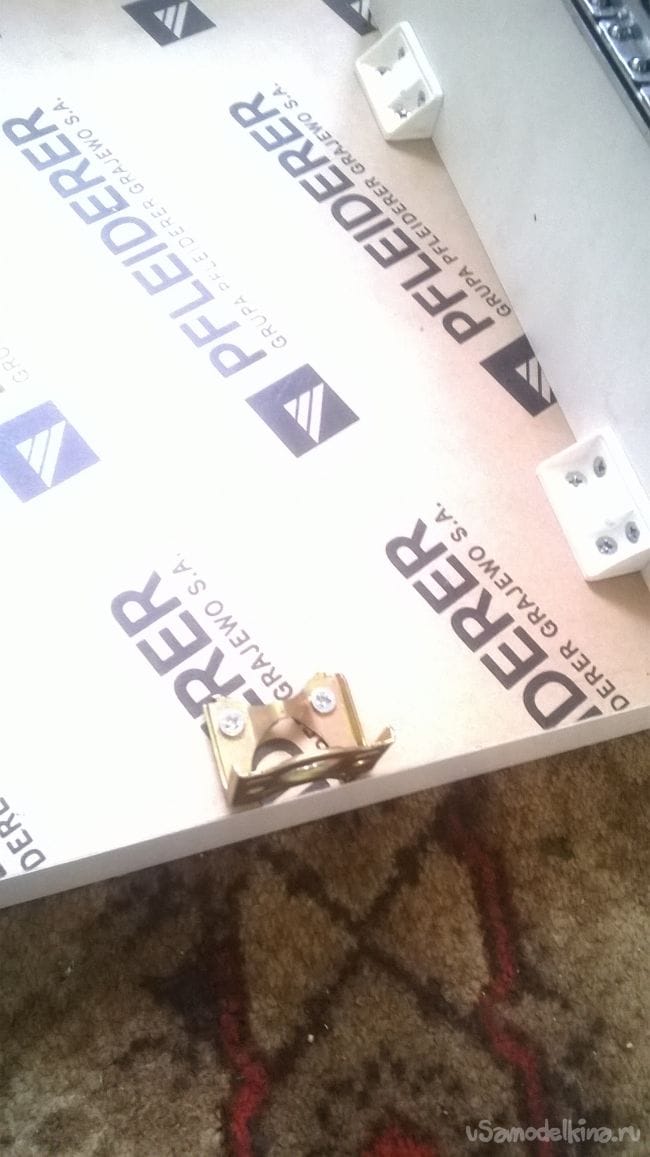

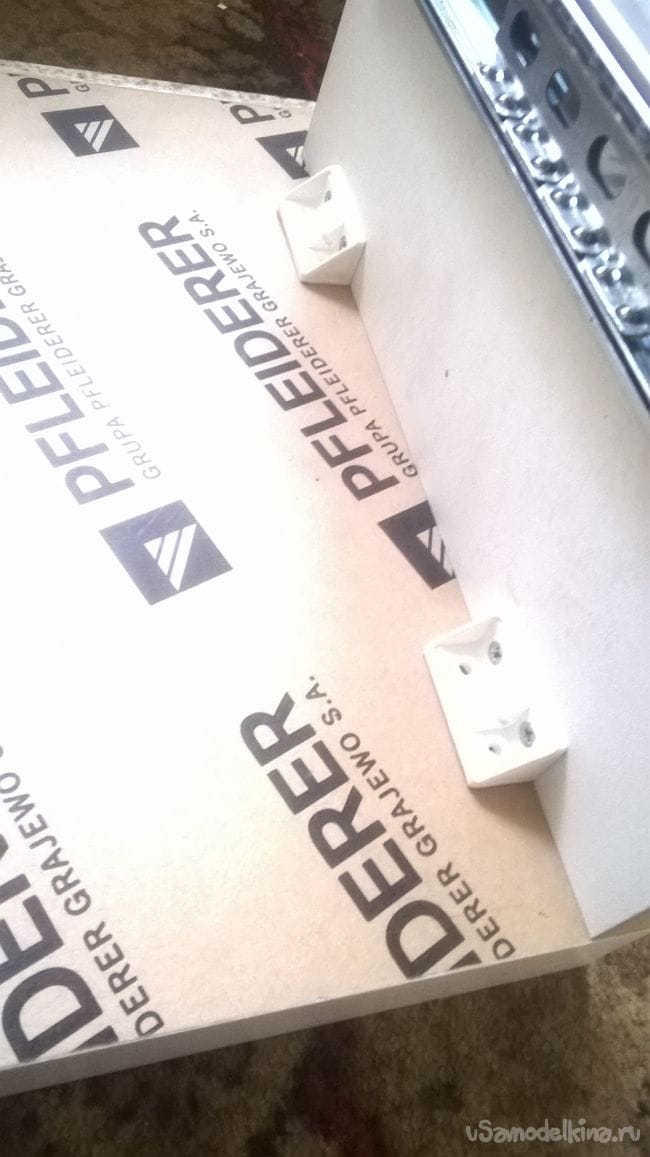

Ложем крышку и ставим сверху наш каркас. Закрепляем на саморезы через уголки.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

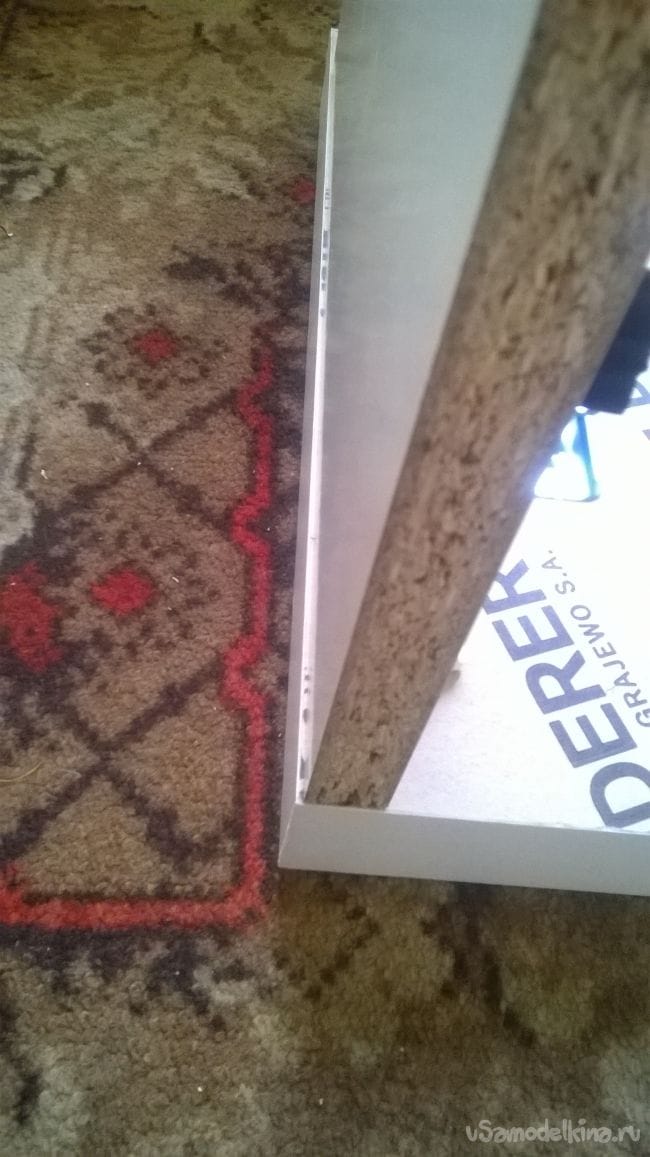

По бокам оставляем по два мм. от кромки.
Переворачиваем тумбочку лицом вниз и пробиваем заднюю стенку. Незабываем про диагональ.

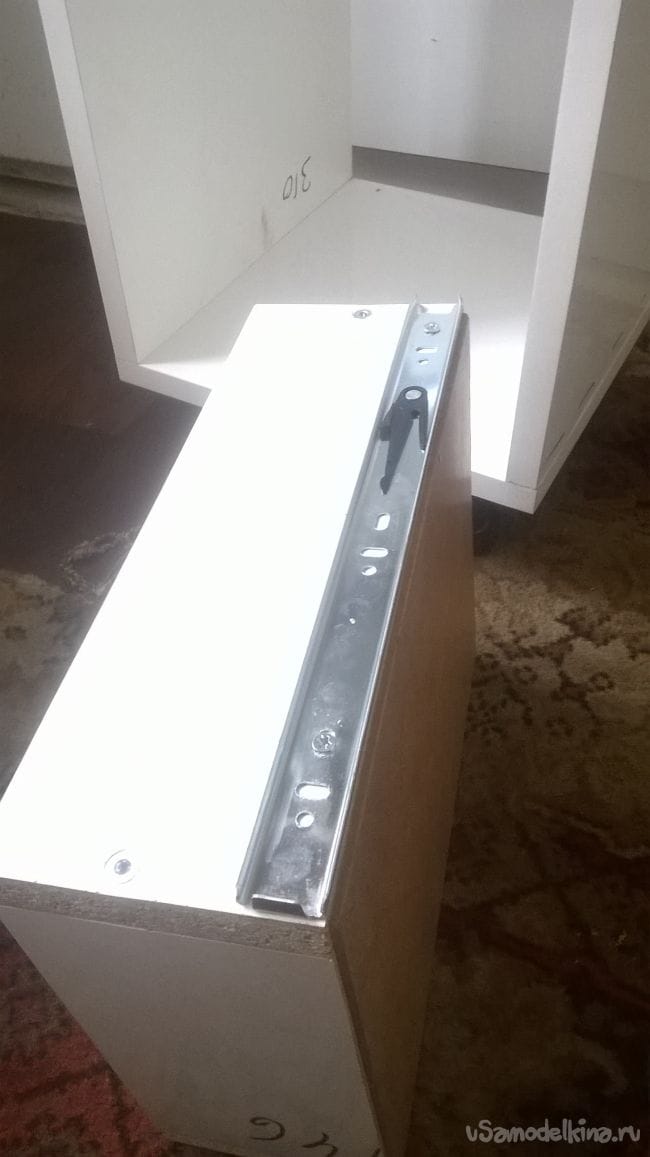

Возьмем планки от направляющих и закрепляем их на ящик. Вставляем ящик.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

Отступив от края 5-6 см с каждой стороны сверлим сквозные отверстия на 4,5 мм.
А по середине отверстие на 2,5 мм. Это отверстие для настройки фасадов.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

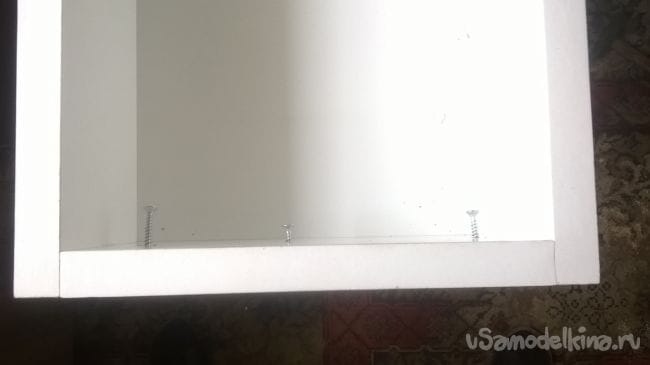

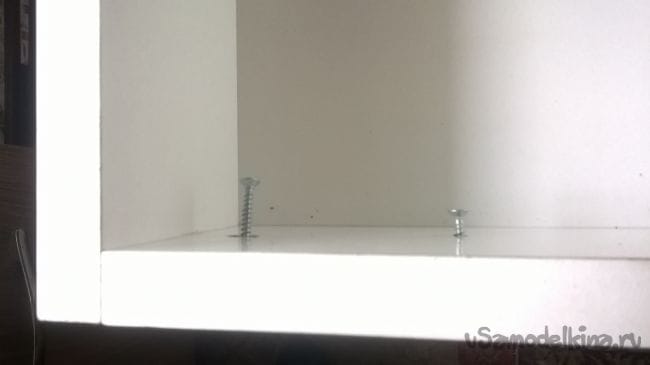

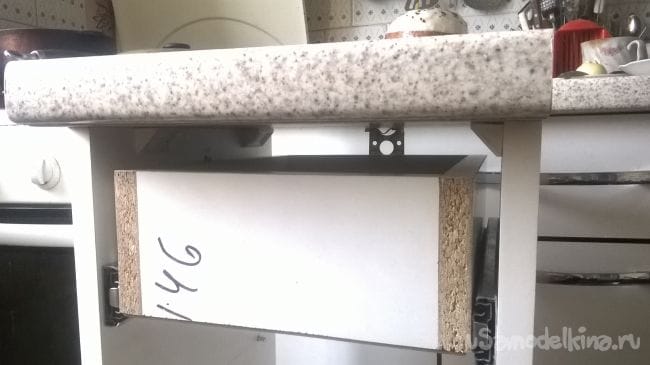

В среднее отверстие изнутри вкручиваем саморез на 30 мм, так чтоб он выходил на 4-5 мм. Приставляем фасад к тумбочке, примерно выставляем его по высоте и по бокам. Как только вы убедились в правильном расположении, слегка ударьте по фасаду. С другой стороны фасада появится маленькая точка от шурупа. Ее надо слегка расширить шилом.

Прислоняем обратно фасад, совмещаем отверстие с саморезом. Закручиваем саморез. Закрываем ящик и снова выставляем фасад, убедившись что все ровно, закручиваем еще по одному саморезу с каждой стороны.

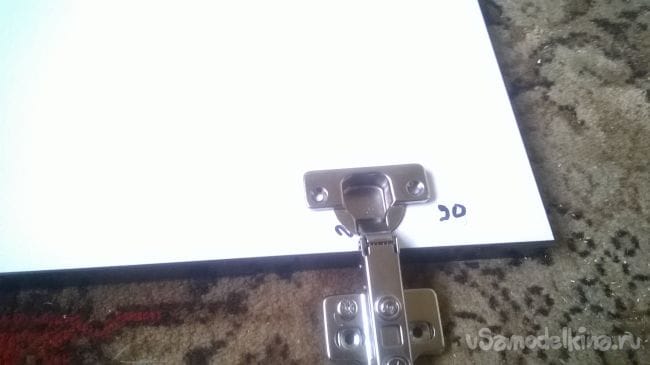

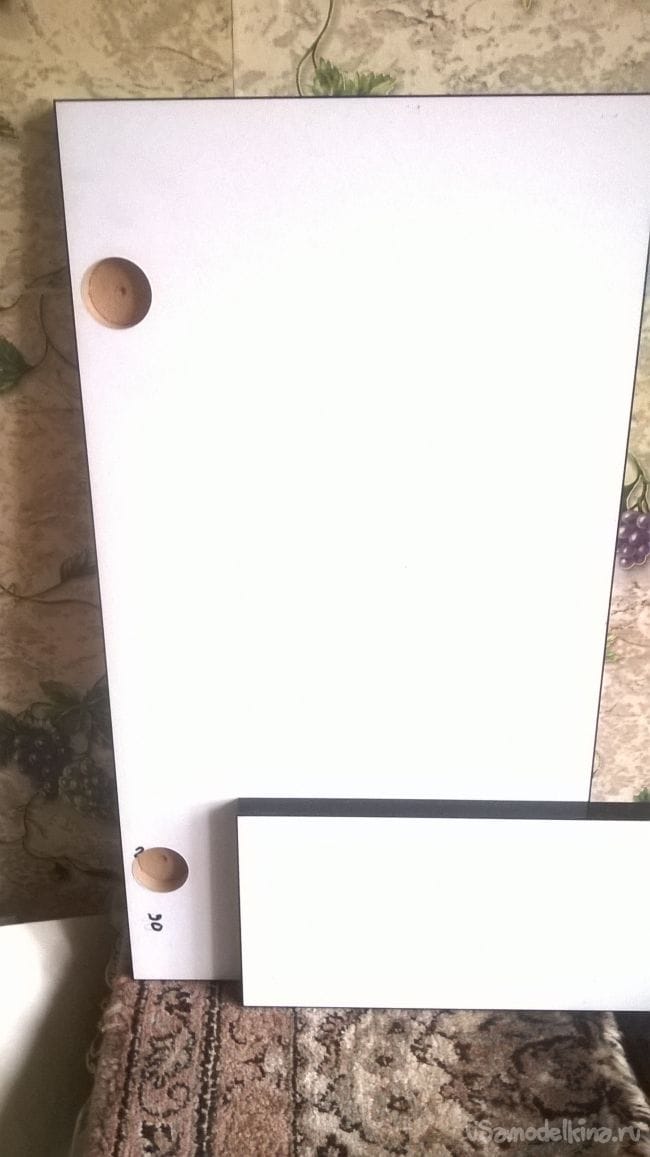

Присаживаем отверстия под петли (фреза должна быть диаметром на 35 мм.) Если нету таковой, попросите присадить на фабрике.

Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

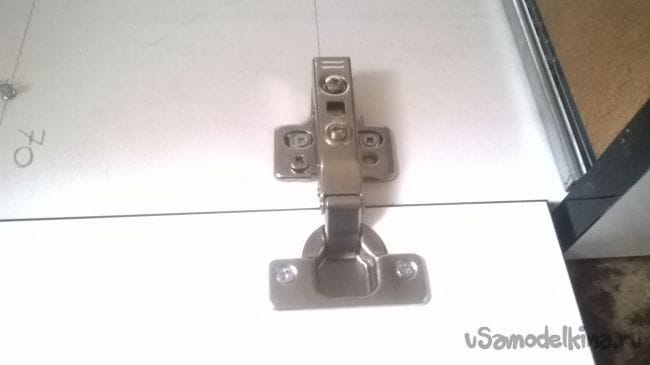

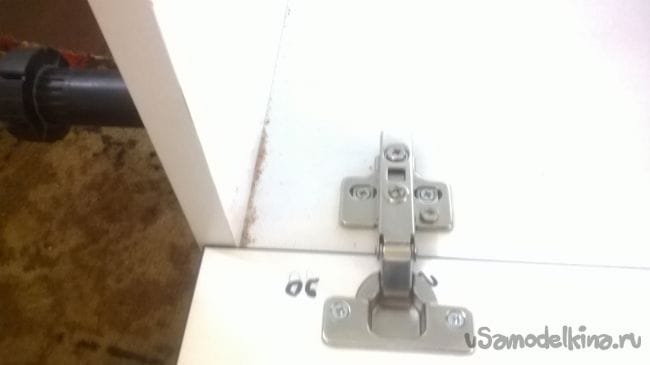

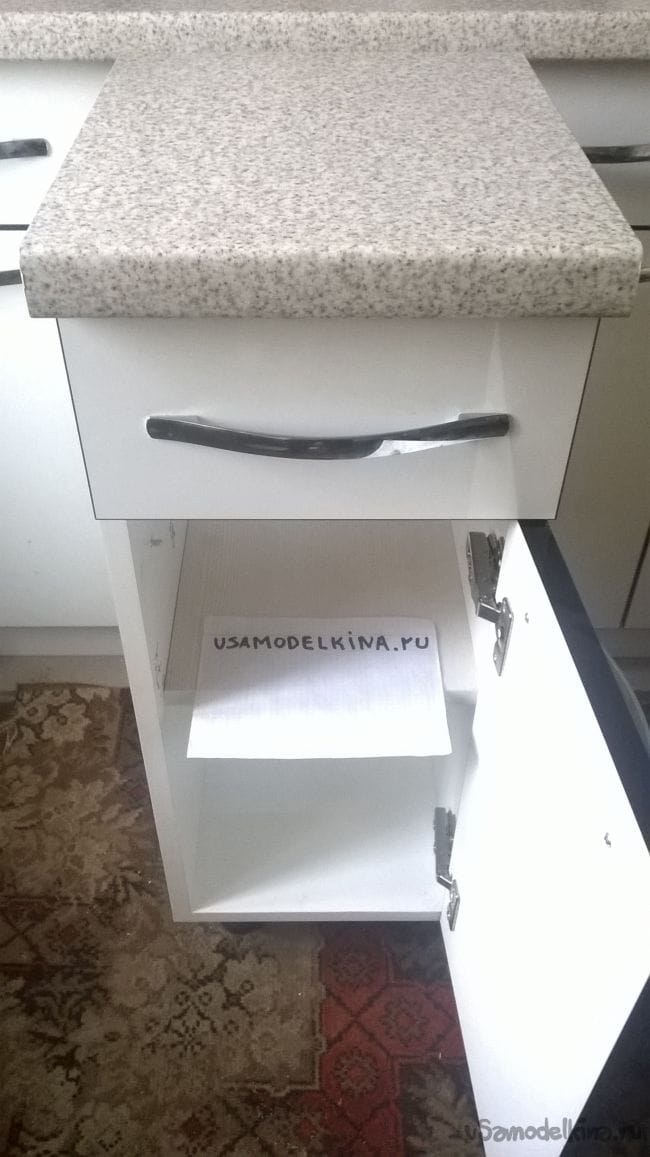

Навешиваем двери.
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП

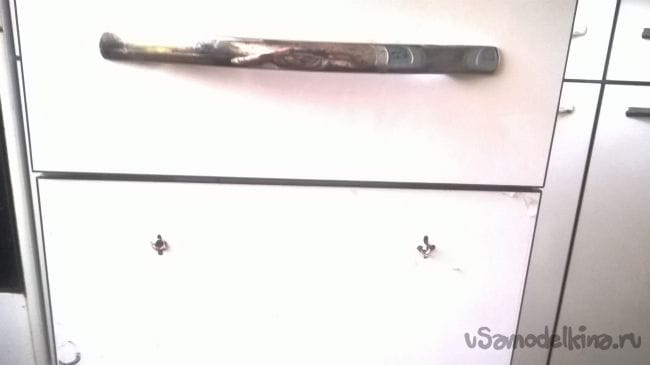

Размечаем отверстия под ручки. Сверлим также на 4,5 мм. В комплекте с ручками идут винты на 20 мм они нам будут коротки, поэтому надо прикупить два винта на 40 мм.
Кухонная тумбочка из ДСП
Кухонная тумбочка из ДСП
