Катамаран «Липтон» своими руками

Катамаран «Липтон» своими руками

Один автор решил поделиться простеньким катамараном на пульте управления. В качестве основы тут используются пустые пластиковые бутылки, они выполняют задачу поплавков. Для изготовления палубы использовалось кусок доски. В общем, при наличии подходящего моторчика с винтом, аккумулятора, а также электроники для управления, собирается самоделка очень просто и быстро.
Катамаран «Липтон» своими руками

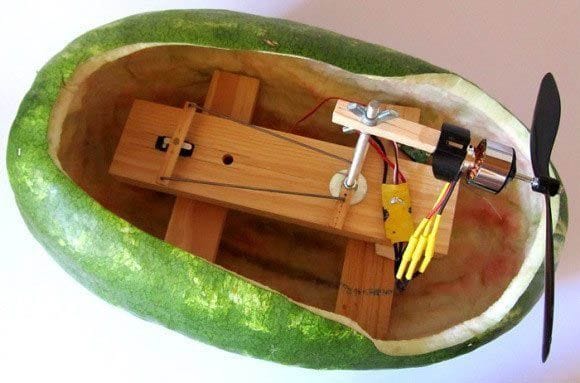

Идеей для самоделки послужил плавающий арбуз.

Материалы и инструменты для самоделки:
- кусок доски (использовалась еловая);
- две бутылки;
- моторчик;
- воздушный винт;
- аккумулятор;
- электроника для управления;
- две линейки;
- дрель;
- серводвигатель;
- шурупы, шуруповерт;
- алюминиевый уголок;
- пищевой контейнер (для создания корпуса).

Катамаран «Липтон» своими руками

Собираем катамаран:

Шаг первый. Делаем палубу

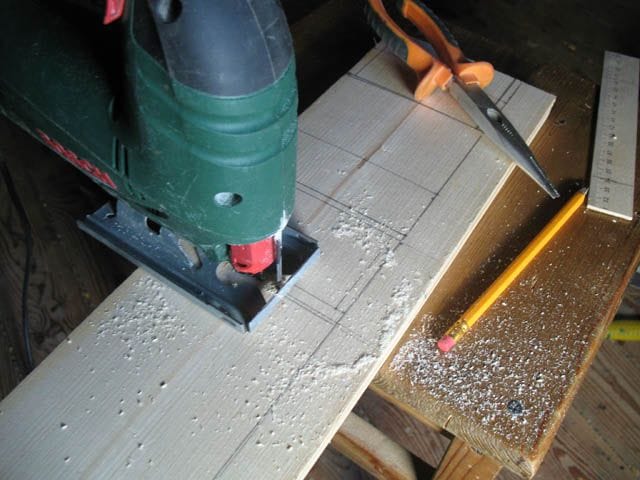

Палуба была сделана из куска доски толщиной 22 мм, но можно использовать и другой материал, желательно более легкий. На доске нужно сделать нужную разметку, а затем вырезать электролобзиком.
Катамаран «Липтон» своими руками

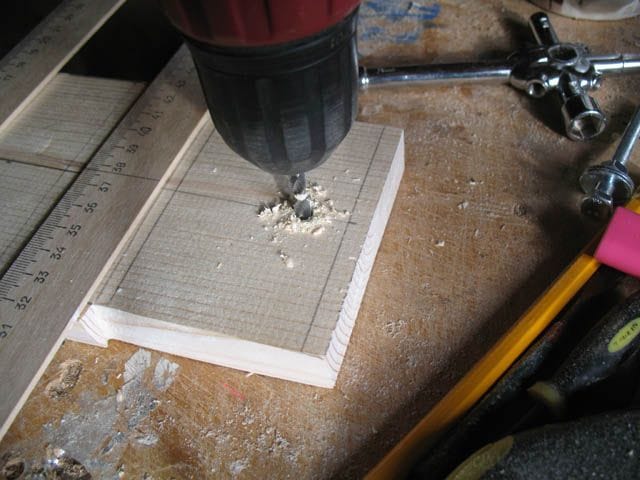

Затем в палубе нужно просверлить отверстие на 6 мм под болт М6, на нем будет установлена поворотная стойка моторчика.
Катамаран «Липтон» своими руками

Катамаран «Липтон» своими руками

Катамаран «Липтон» своими руками

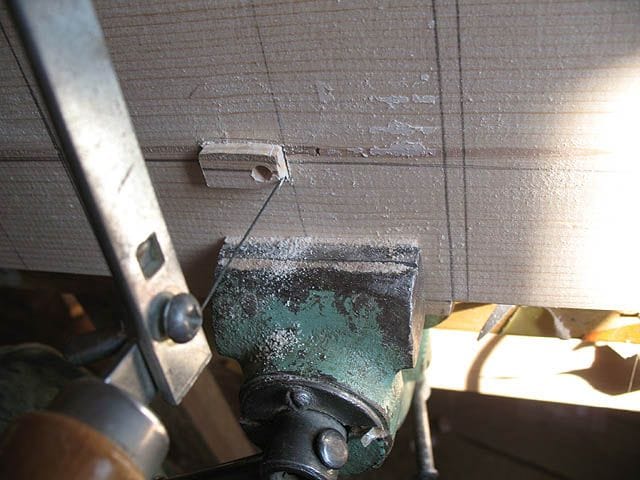

Далее понадобится ручной лобзик, с помощью него нужно вырезать отверстие под серводвигатель.
Катамаран «Липтон» своими руками

Шаг второй. Изготовление стойки под двигатель

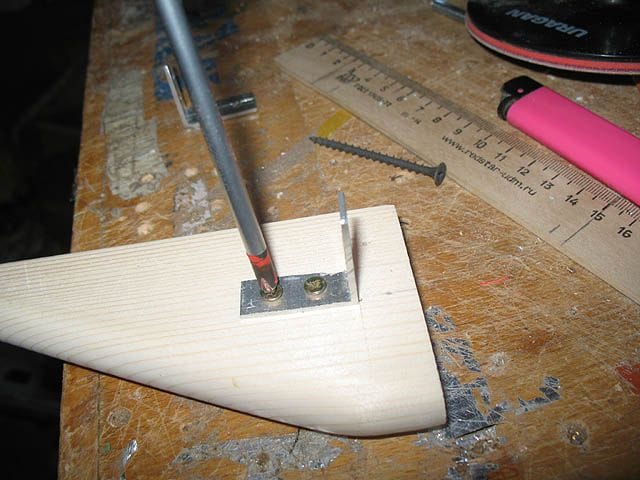

Что касается стойки под двигатель, то ее можно сделать из той же доски, что и палубу. Для изготовления качалки понадобится кусок алюминиевого уголка. Для крепления качалки к стойке используется два самореза.
Катамаран «Липтон» своими руками

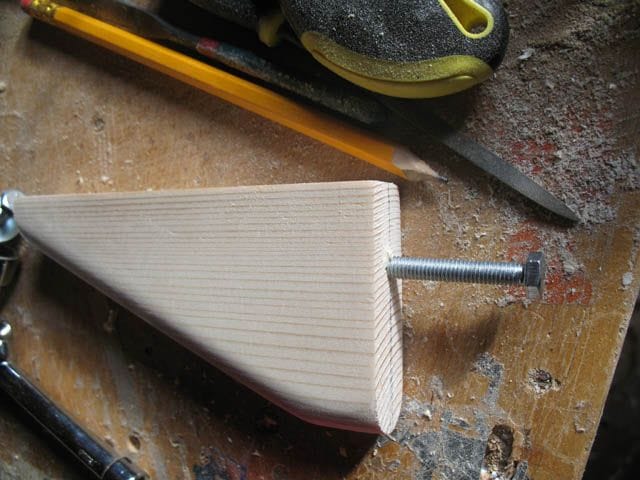

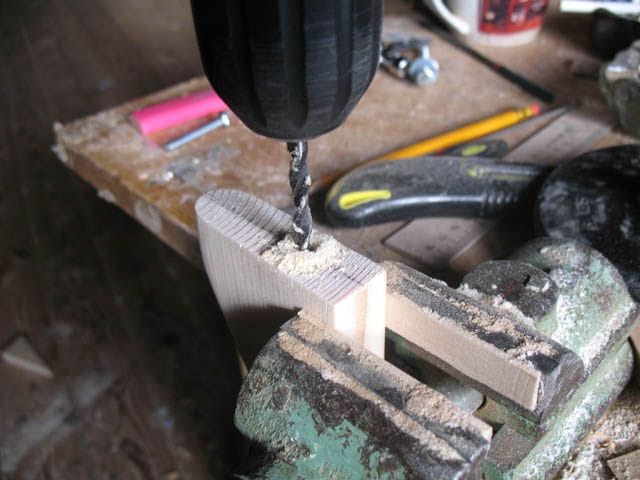

В стойке нужно просверлить отверстие диаметром 5.5 мм, при таком диаметре болт на 6 мм вкручивается в него с натягом.
Катамаран «Липтон» своими руками

Шаг третий. Корпус катамарана

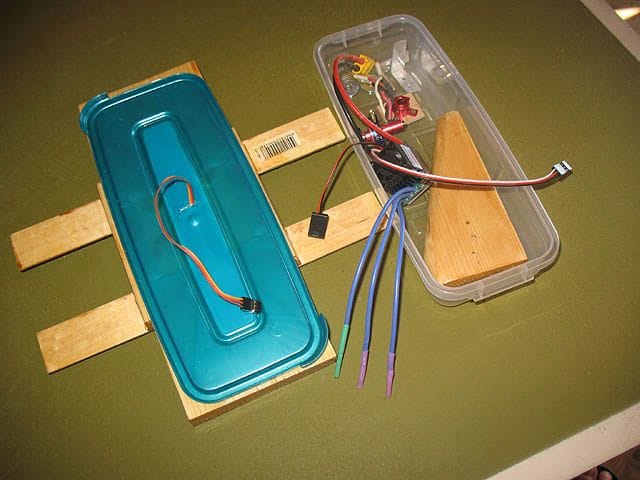

Для изготовления корпуса автор использовал обычный пищевой контейнер, именно под его размеры выпиливалась палуба. К палубе крепится крышка контейнера, для этого используются шурупы. В корпусе будет находиться вся электроника, это аккумулятор, регулятор оборотов, а также приемник.
Катамаран «Липтон» своими руками

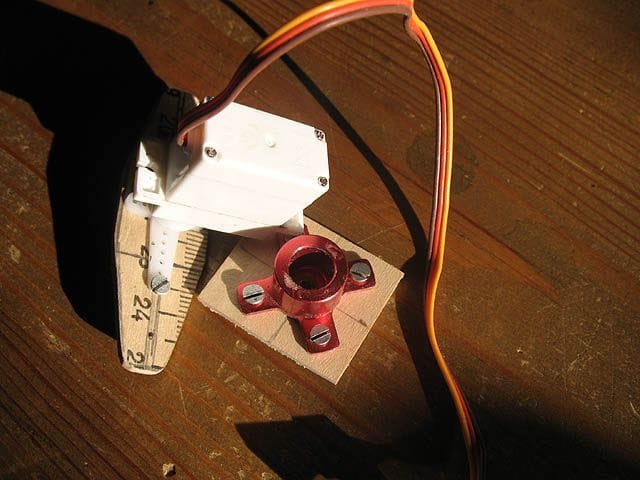

Что касается моторамы, то она была врезана из линейки. Чтобы увеличить угол отклонения стойки, качалка была увеличена с помощью куска линейки.

Шаг четвертый. Заключительный этап сборки

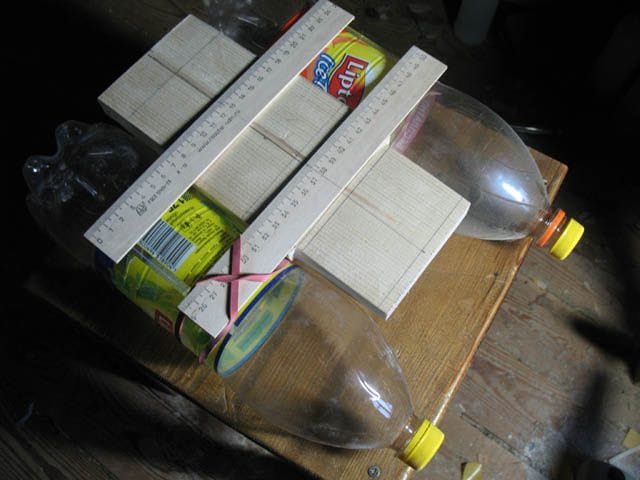

На заключительном этапе к катамарану осталось прикрепить поплавки, в этом случае используются пустые пластиковые бутылки. Крепятся бутылки с помощью двух линеек. Линейки прикручиваются к палубе саморезами, а бутылки крепятся на резиночки.
Чтобы древесина не впитывала влагу, палубу нужно несколько раз пропитать бесцветным лаком или покрасить.

Катамаран «Липтон» своими руками

Катамаран «Липтон» своими руками

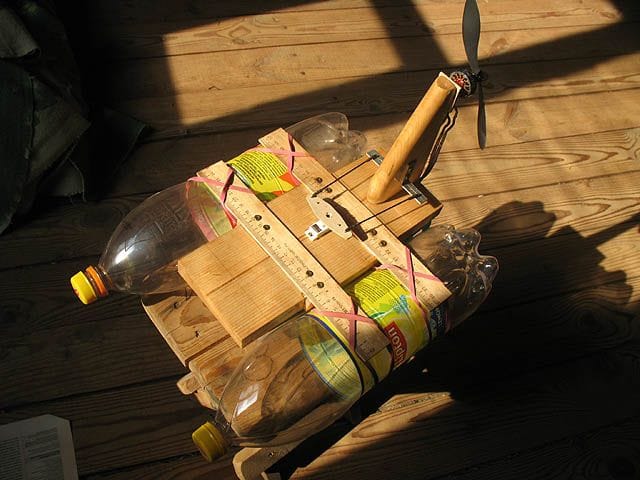

Вот и все, можно приступать к испытаниям самоделки. По словам автора, катамаран довольно успешно реагировал на команды. Плавала такая лодка не очень быстро, а при разгоне зарывалась носом в воду, и приходилось сбавлять скорость. Также при первых испытаниях катамаран увяз в тине, и автору пришлось плыть, чтобы его достать.
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
Катамаран «Липтон» своими руками
