Мини выжигатель из иголок своими руками

Мини выжигатель из иголок своими руками

Всем привет!
Сегодня мы будем делать мини выжигатель. Для этого нам понадобится:
1. Две иголки от шприца

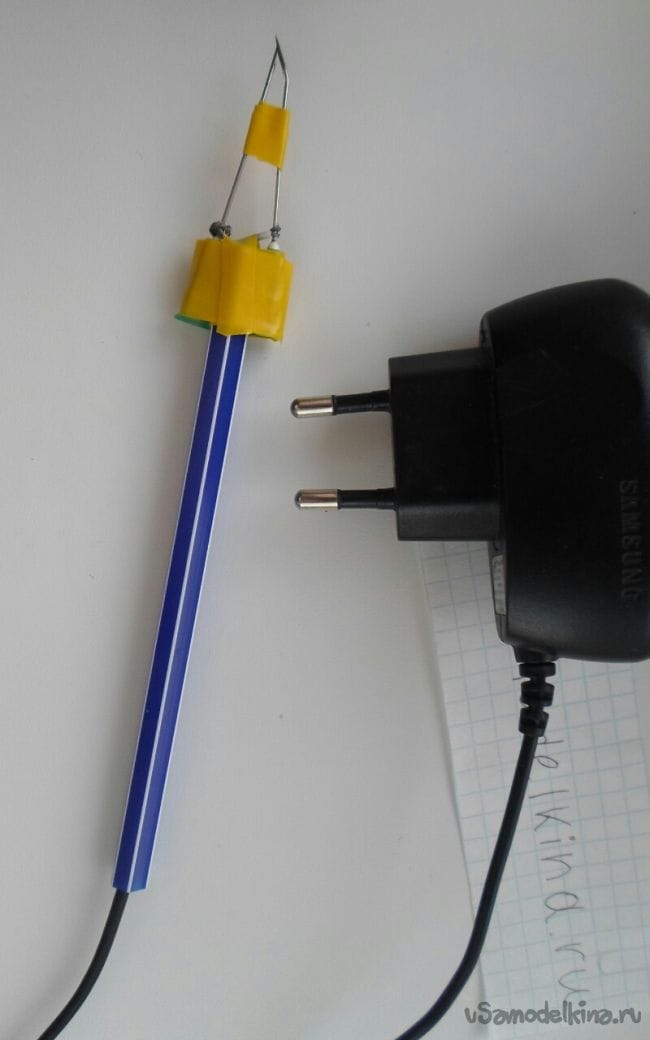

2. Блок питания на 5v
3. Изолента

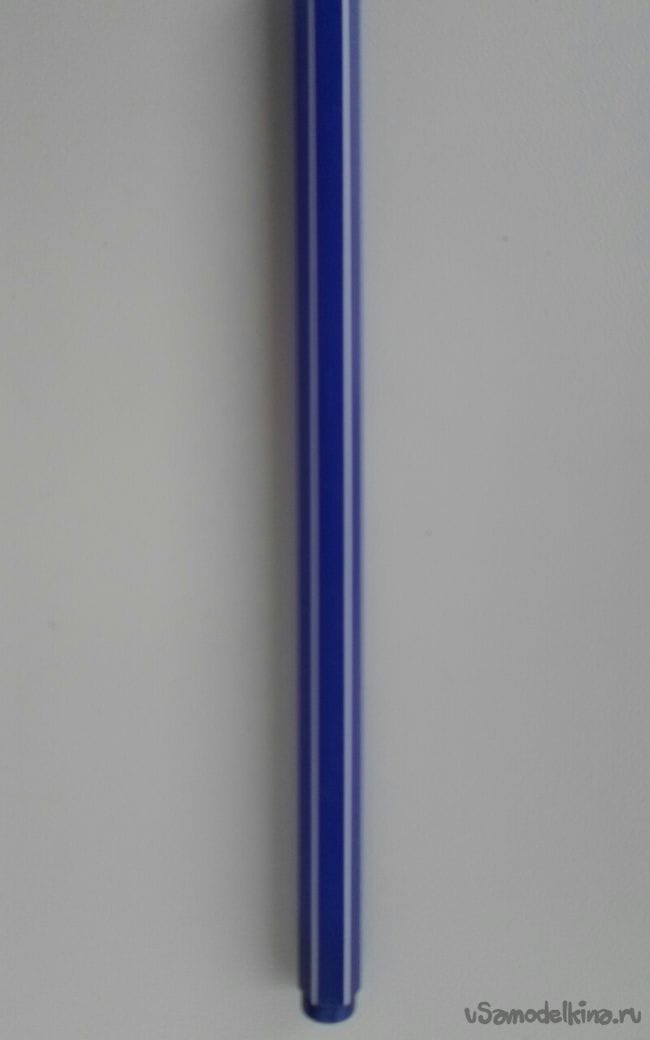

4. Ручка

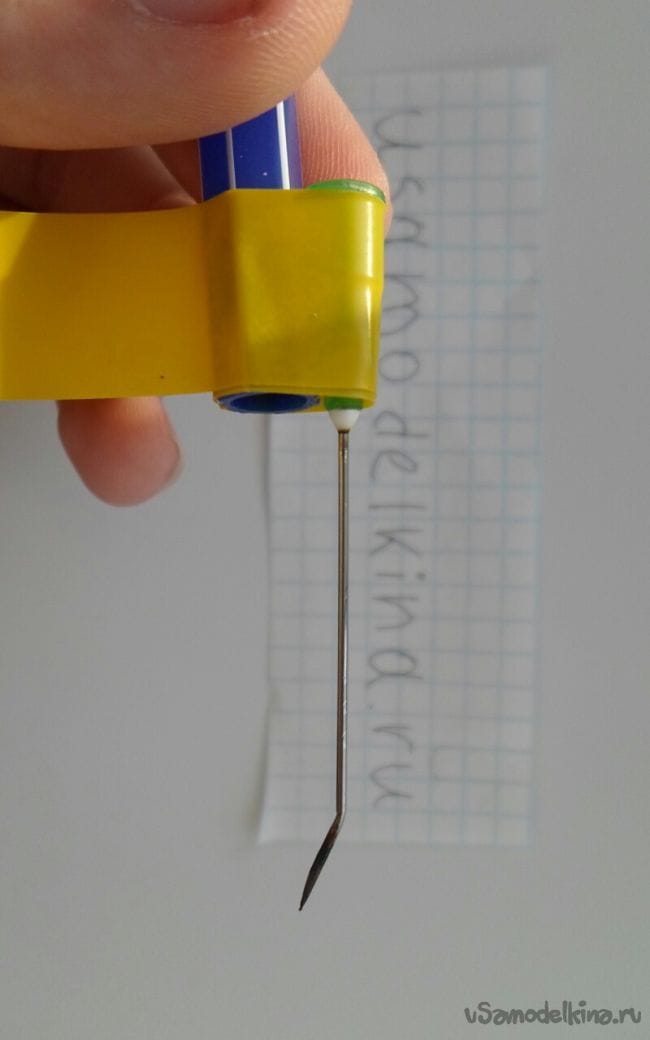

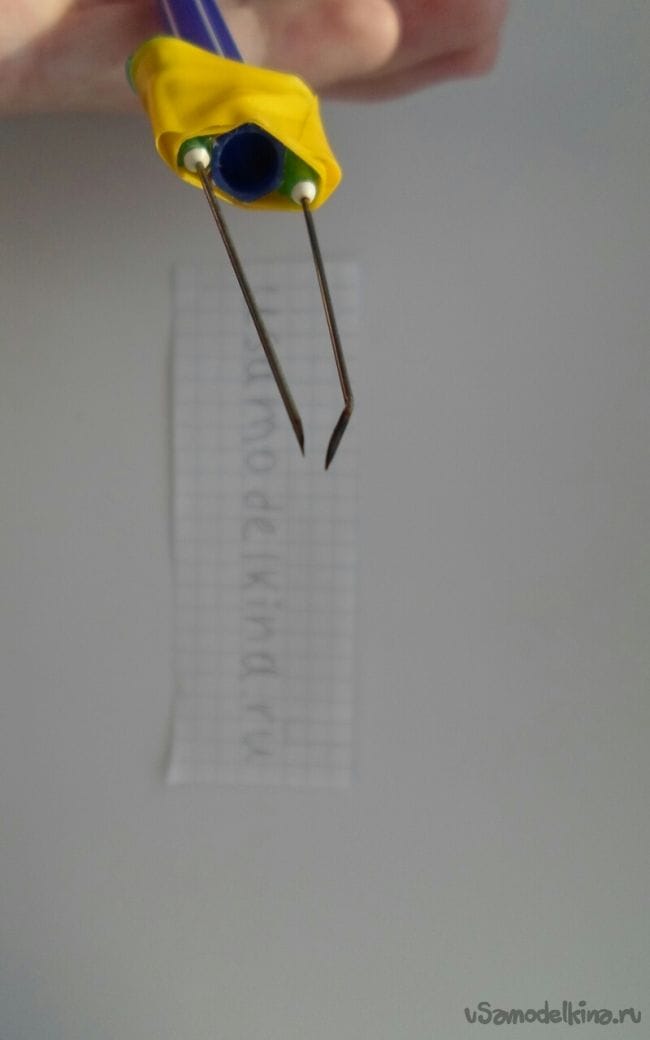

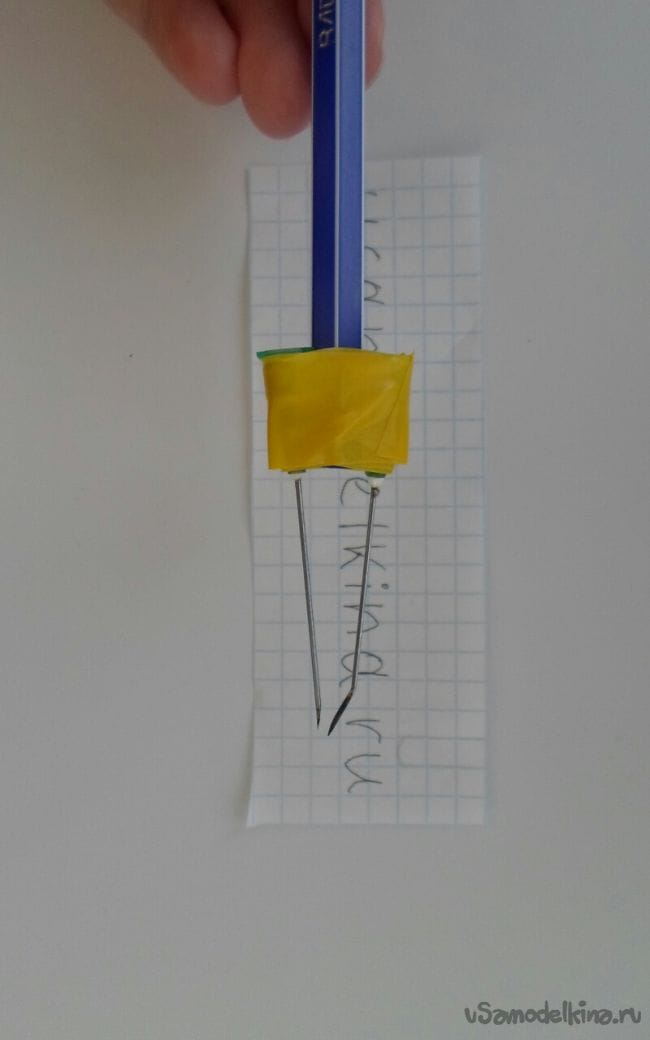

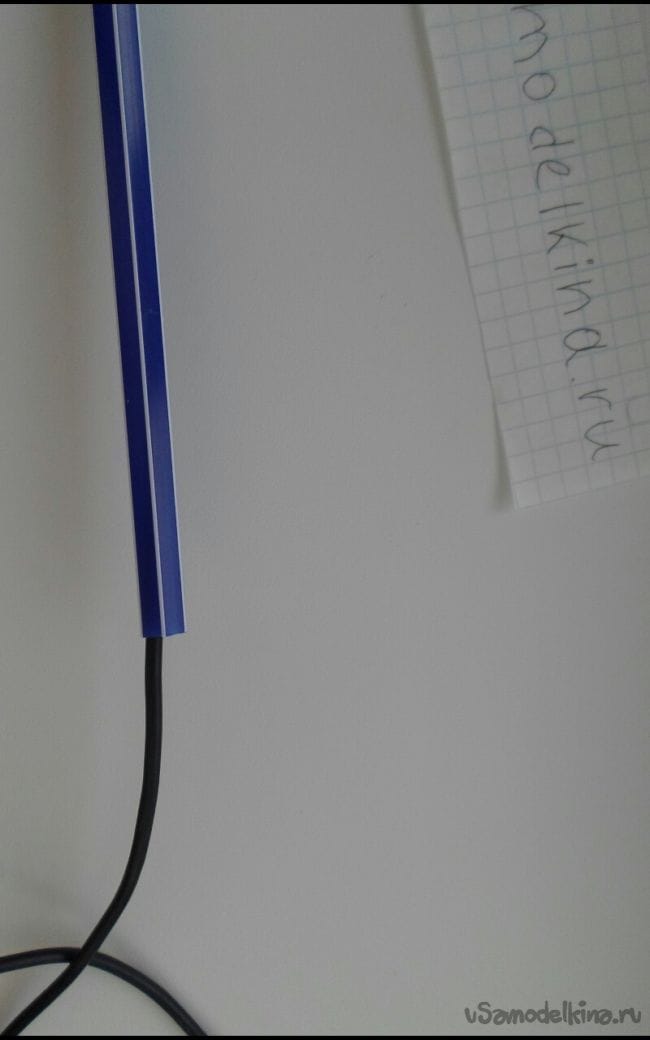

Две иголки необходимо примотать на ручку, хорошо закрепить их изолентой, в ручку просунуть провод и контактами примотать к иголкам, плюс к одной иголке, минус к другой. Иголки должны соприкасаться кончиками.

Внимание!!! Кончики иголок раскаляются до очень высоких температур, поэтому ни в коем случае не касайтесь ими кожи, глаз, и т.д и т.п.

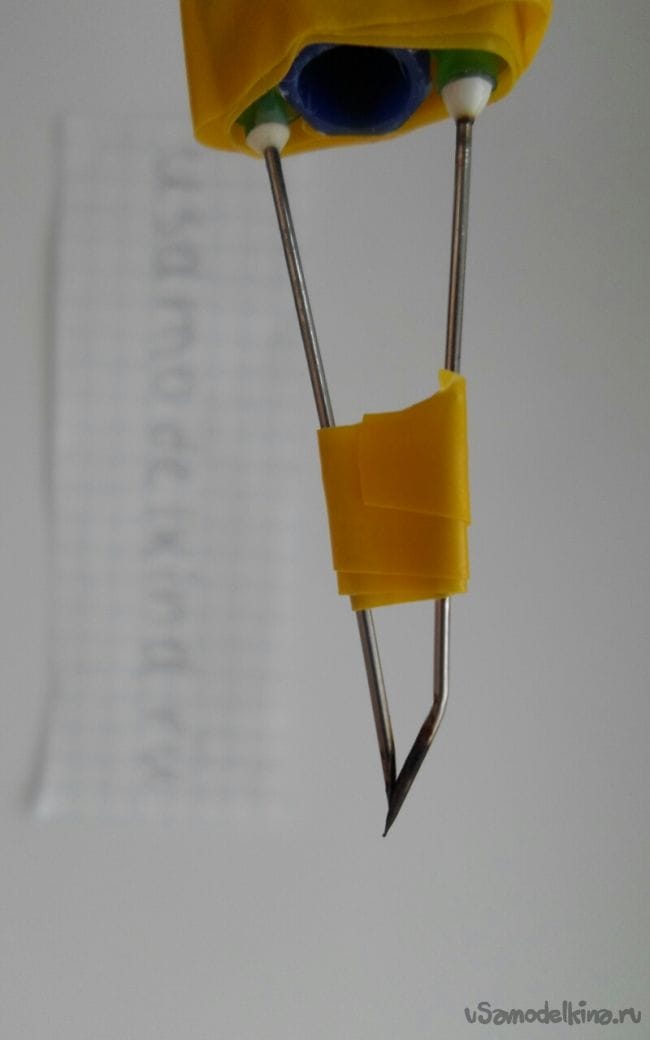

Чтобы иголки лучше соприкасались, необходимо зафиксировать их кусочком изоленты или припаять.
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками
Мини выжигатель из иголок своими руками

Понимаю вид не эстетичный, можно и лучше, но свои задачи эта вещь выполняет. Вообще можно отломать иголки от пластмасинки, примотать к ручке и для лучшего контакта, провода припаять к иголкам, но думаю и так пойдёт. Всем спасибо за внимание. Пока!скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
7 комментариев
  1. Dmitrij
    Короткое замыкание. Это ж какой блок такое выдержит.
    "Марти! Думать нужно в четырех измерениях..."
    1. Валерий
      Сфига ли оно короткое? Иголки не медные и не серебряные))))...Да и тонкие...Пару ампер хватит, чтоб раскалить....
      1. Иван_Похмельев
        Померил сопротивление иглы от шприца на 10 мл. Мерил M890F, конечно, у него минимальный диапазон измерения великоват для этого случая: 200 Ом, но другого ничего не было. Сопротивление замкнутых щупов в среднем 0,2 Ом, при подключённой игле в среднем 0,5 Ом, сопротивление иглы получается 0,3 Ом, 2 иглы - 0,6 Ом. Всё, конечно, очень приблизительно, но порядок ясен. 5 В/0,6 Ом=8 А. На самом деле надо к 0,6 Ом добавить сопротивление подводящих проводов (на фото они хиленькие, 0,5 квадрата, 1 м такого кабеля, если он медный, даст примерно 0,06 Ом), переходное сопротивление в разъёме подключения к блоку питания (если он как на фото, параметр исключаем) и переходное сопротивление в месте хреновой (если как на фото) накрутки проводов на иглы. Так что ампер 5 будет.
        1. Валерий
          Основной "очаг" сопротивления забыли - место стыка иголок. Тем более, после нескольких прокаливаний...
  2. Иван_Похмельев
    И самое главное: почему изолента не канонически синяя?! )))
    1. Валерий
      А вот это - сразу сильнейший минус!!!... Чтобы лучше выжигало, потребуется синяя!... Чтоб уже по взрослому! )))))
  3. Иван_Похмельев
    Валерий, не забыл. Для того, чтобы достичь этого подгорания, сперва-то всё равно надо иметь большой ток.
