Камерная печь для обжига керамики

Камерная печь для обжига керамики

Для того что бы из глины сделать посуду мало её слепить,нужно её ещё и правильно обжечь. Температура обжига глиняных изделий составляет 1000°С. Поэтому справится с такой задачей может только специальная печь.

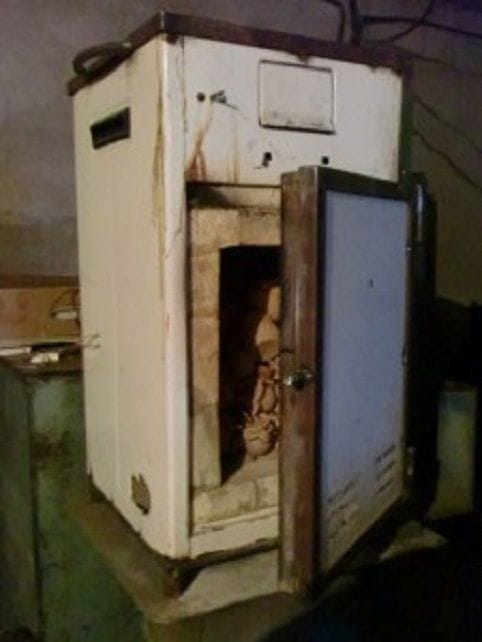

Электрическая печь для обжига бывает двух видов муфельная,когда нагревательный элемент располагается вокруг емкости из огнеупора (муфеля), и камерной. В камерной печи нагревательный элемент находиться внутри емкости. Именно камерную печь из старой стиральной машины и решил сделать автор.
Камерная печь для обжига керамики

Инструменты и материалы.
Корпус стиральной машины;
Сварочный аппарат;
Огнеупорный кирпич;
Нагревательный элемент (спираль);
Базальтовая вата;
Огнеупорная кладочная смесь;
Электромонтажные материалы;
Лист металла;
Труба.

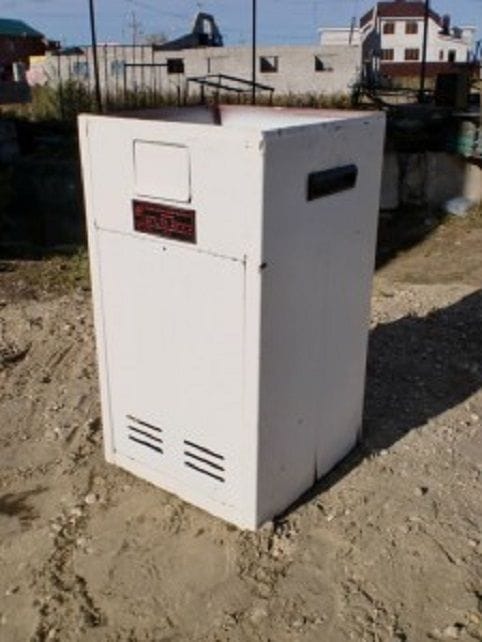

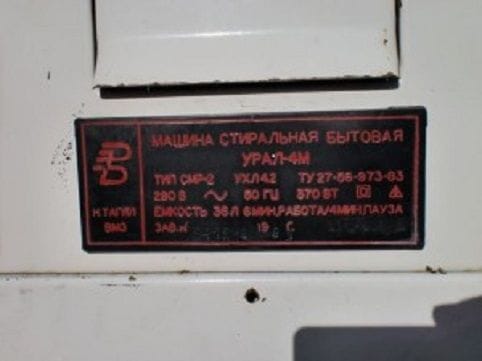

Разобрав стиральную машинку автор оставляет от нее только корпус.
Камерная печь для обжига керамики

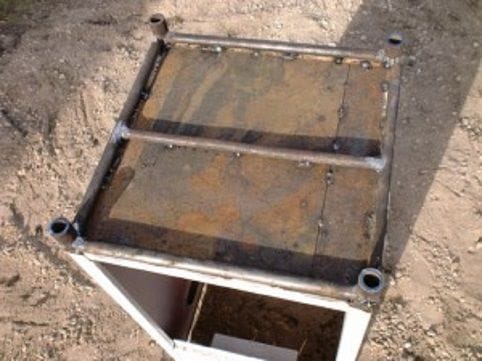

Так как нагрузка на корпус печи будет большой он укрепляет нижнюю часть приварив поперек 15мм трубу. Точно также укрепляет и верх боковые и заднюю стенки. На углах нижней части приваривает ножки из обрезков трубы большего диаметра.
Камерная печь для обжига керамики

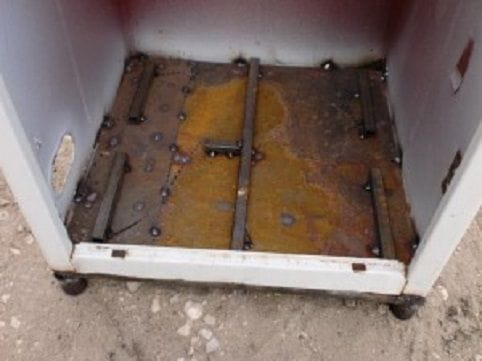

Изнутри на дно печи приваривает квадратная труба, как бы поделив его на секции.
Камерная печь для обжига керамики

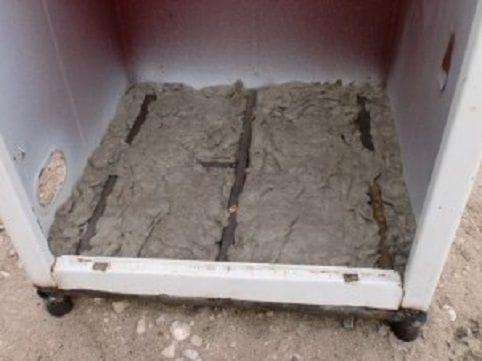

Укладывает на дно базальтовую вату.
Камерная печь для обжига керамики

Вырезав по размеру закрывает нижнюю часть листом железа. На железо начинает класть кирпич.

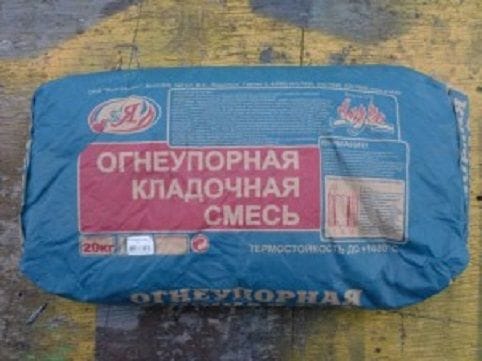

Для укладки кирпича на железный лист к огнеупорной кладочной смеси добавляет цемент в пропорции до 30%. Если кирпич кладется на кирпич цемент добавлять не нужно.
Камерная печь для обжига керамики

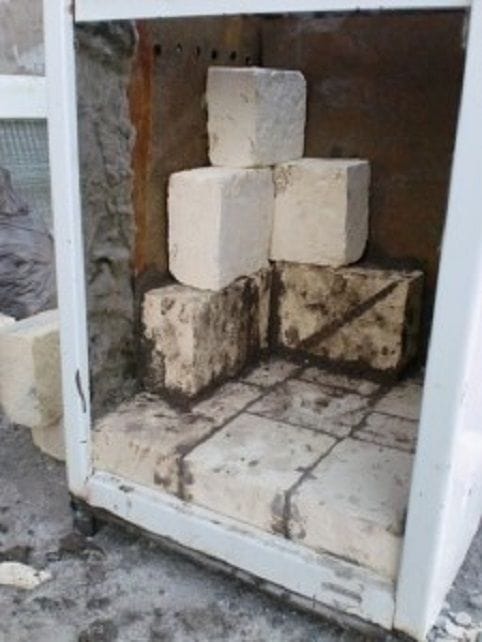

Замочив кирпич как можно плотнее кладет его на приготовленный раствор.
Камерная печь для обжига керамики

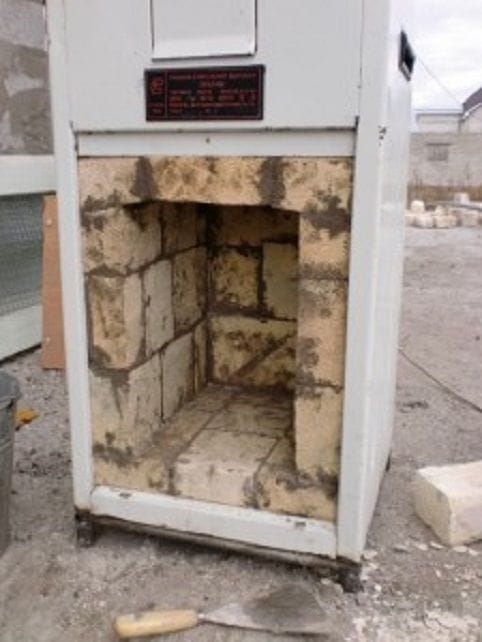

Стенки выкладывает так чтобы кверху они сужались,образуя трапецию. Между кирпичом и корпусом укладывает базальтоваю вату и закрывает листом железа.
Камерная печь для обжига керамики
Камерная печь для обжига керамики

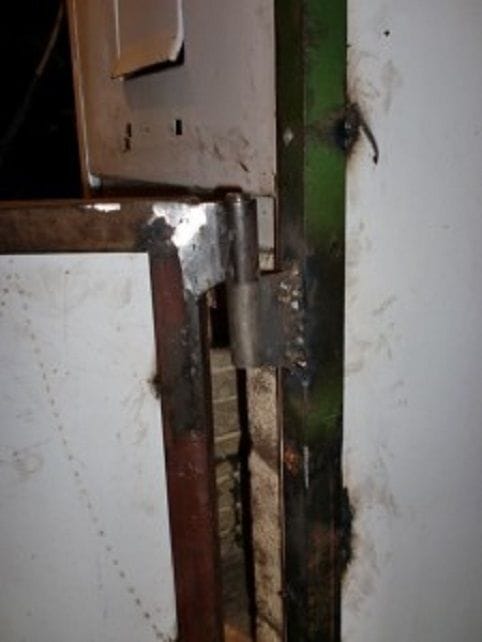

Дверь тоже выкладывается кирпичем изнутри, по периметру усиливается уголком. К двери привариваются петли.
Камерная печь для обжига керамики

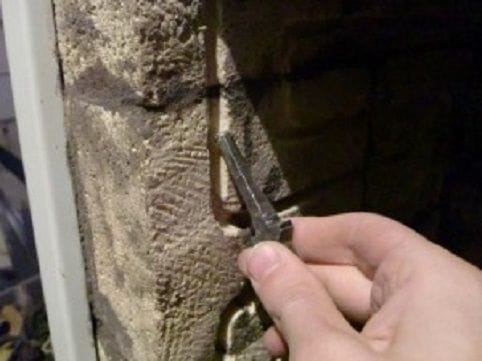

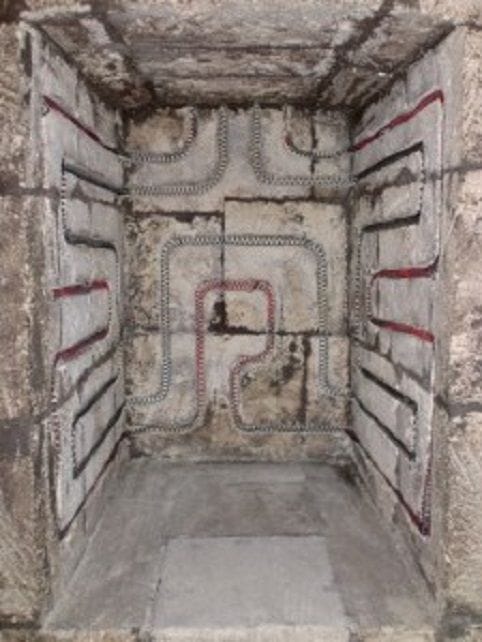

Далее в кирпиче выдалбливает канавку под нагревательный элемент. В печи будет два независимых контура.
Камерная печь для обжига керамики

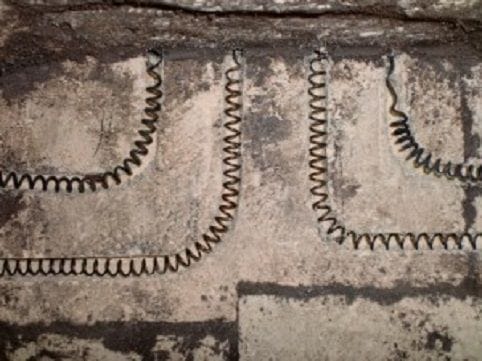

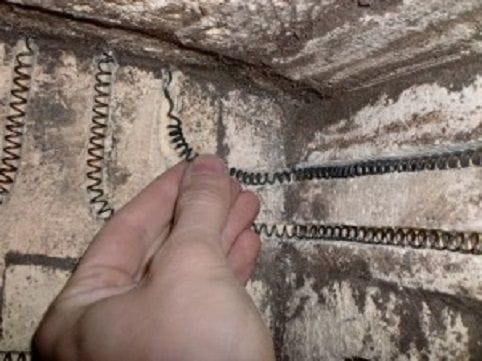

Нагревательный элемент представляет из себя спираль из нихромовой проволоки диаметром 1,5 мм. Виток спирали около 12 мм. Уложив в канавку спираль, так что бы она не соприкасалась друг с другом, закрепляет её. Концы выводит на верх.
Камерная печь для обжига керамики
Камерная печь для обжига керамики

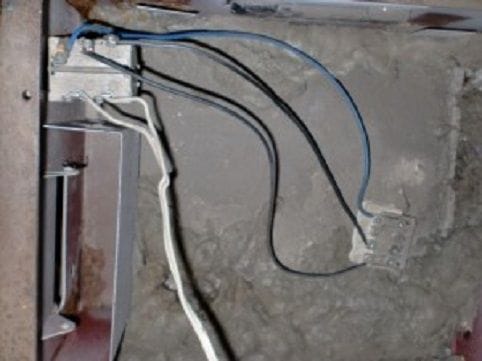

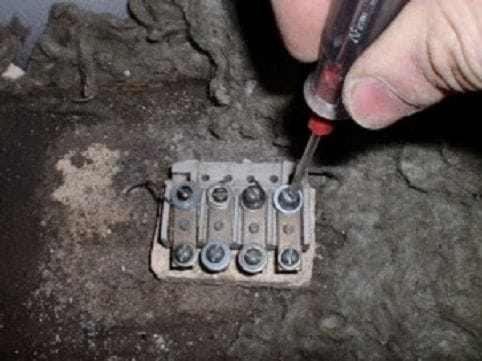

Закрепляет концы спирали на распределительной планке.
Камерная печь для обжига керамики

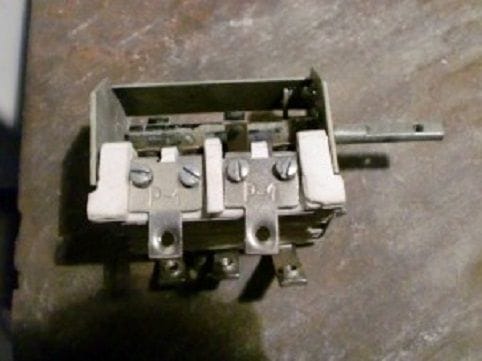

Далее устанавливает выключатель. Для печи автор установил выключатель при включении которого работает один контур или два последовательно или параллельно.
Камерная печь для обжига керамики
Для этого установив выключатель с двумя разъемами вверху, к которым он подключил фазу и ноль и тремя снизу, к которым подключил выходы на распределительной планке. Причем синий провод замыкает два крайних контакта.
Камерная печь для обжига керамики

Теперь при включении последовательно двух контуров печь начинает прогреваться со средней температурой.
Камерная печь для обжига керамики

Переключив выключатель начинает греться на полную мощность один нижний контур. Еще раз повернув рукоять переключателя подключаются два контура параллельно и печь прогревается до самой большой температуры.
