Светодиодная рекламная вывеска с открытыми светодиодами

Светодиодная рекламная вывеска с открытыми светодиодами

В этой статье представлен один из способов создания рекламной вывески с подсветкой букв открытыми светодиодами.

Материалы, которые потребовались автору для создания вывески на открытых светодиодах:
1) ПВХ-пластик 3 мм
2) ПВХ-пленка Oracal 641
3) Около 600 5 мм светодиодов красного свечения с углом рассеивания 60 градусов 4R5
Хотя угол 120 градусов более предпочтителен для подобных вывесок, автор решил использовать диоды с углом 60 градусов, так как в приоритете была лучшая видимость с максимального расстояния.
4) соединительные провода
5) термоклеевой пистолет.

Рассмотрим более подробно конструктивные особенности и основные этапы создания данной рекламной вывески.

Существует огромное количество способов изготовления рекламных вывесок, в зависимости от того, что обеспечивает подсветку. Обычно используются люминесцентные лампы, неоновые, светодиодные кластеры или миниатюрные лампы накаливания. Однако все эти материалы обладают своими недостатками.

Люминесцентные лампы обладают большими размерами и относительно ненадежны; компактные разноцветные лампы редко бывают в шаговой доступности, к тому же светоотдача при минусовых температурах от таких ламп заметно снижается, что в условиях российского климата весьма значительно. Неоновые лампы весьма дороги в изготовлении, а так же их монтаже и обслуживании, из-за того, что они довольно хрупкие и требуют высоких напряжений. Светодиодные кластеры хорошего качества достаточно дорогие, имеют большие габариты, которые не позволяют использовать их в узких местах.

Поэтому автор выбрал открытые светодиоды для достижения наилучших показателей видимости относительно небольших затрат на создание данной вывески и требуемого обслуживание ее в ходе работы.
Светодиодная рекламная вывеска с открытыми светодиодами

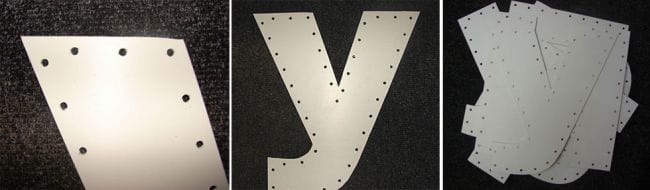

В качестве начала работ, автор решил вырезать сами буквы будущей вывески из пластика ПВХ. Кроме нанесения разметки контуров самой буквы, так же необходимо разметить лицевую сторону под светодиоды. Расчет шага под светодиоды автор выбрал около 20 мм, при отступе от края буквы в 10 мм. Далее по согласно данной разметке автор сделал отверстия при помощи сверла по дереву 5 мм в пластике.
Светодиодная рекламная вывеска с открытыми светодиодами

Затем на вырезанные буквы была нанесена пленка ПВХ красного цвета с лицевой стороны.
После чего, автор прорезал пленку крестом в месте каждого просверленного отверстия. Делать это необходимо максимально аккуратно в пределах отверстий. Довольно важно сделать все именно в таком порядке, так как пленка имеет свойство стягиваться со временем и может обнажить белый каркас буквы в месте светодиода. Так же, если сначала заклеить букву пвх пленкой, а затем сверлить отверстия, можно повредить саму пленку, и придется клеить ее еще раз.
Светодиодная рекламная вывеска с открытыми светодиодами

Следующий шаг автор выполнял при помощи одного из светодиодов. Держа его за выходы, он автор аккуратно протыкал отверстия со стороны закатки, так , чтобы лепестки от разрезанной пленки прилипли к внутренним стекам отверстий, благодаря чему, пленка не будет уползать и обнажать каркас букв. К тому же, таким образом светодиоды будут плотнее сидеть в каждом отверстии.

После подготовки отверстий в них устанавливаются светодиоды.
Светодиодная рекламная вывеска с открытыми светодиодами
Светодиодная рекламная вывеска с открытыми светодиодами

Так как  было выбрано питающее напряжение 12 В, то светодиоды были объединены в группы последовательно по 6 штук. (Падение напряжения на красных светодиодах около 2 В). Благодаря тому, что шаг размещения каждого светодиода был выбран около 20-25 мм, автор смог обойтись выводами светодиодов для их соединения , не прибегая к дополнительным проводам. Для этого выводы были разогнуты параллельно поверхности каркаса буквы и затем спаяны между собой.
Светодиодная рекламная вывеска с открытыми светодиодами
Светодиодная рекламная вывеска с открытыми светодиодами

Для того, чтобы избежать путаницы автор рекомендует ориентировать светодиоды анодом или катодом в какую-нибудь определенную сторону. Таким образом мы получаем  цепочек светодиодов, которые соединенны последовательно. Может получиться так, что последняя цепочка вряд ли будет из 6 штук, если вы не рассчитали количество отверстий в буквах заранее, что в свою очередь довольно долго, поэтому недостающие светодиоды для цепи автор просто разместил внутри самой  буквы. После чего все группы были соединены параллельно и получено два выхода на плюс и минус. Для того, чтобы увеличить надежность конструкции автор установил резистор 0,5 Вт 10-30 Ом в разрыв плюсового провода.

Так же возможно еще установить диод для защиты от переполюсовки при монтаже. Далее автор производит расчет цепей для каждой буквы, по следующему примеру: номинальный ток 5 мм светодиодов оптимальнее всего устанавливать на уровне 15 мА, значит  буква с 7 цепями будет иметь следующие параметры: 12 В, 105 мА., и будет потреблять около 1 Вт энергии.
Светодиодная рекламная вывеска с открытыми светодиодами

После проведения основных работ, производится сборка букв и рекламной вывески из них. Для этого клеятся бортики и съемный задник. Так же можно обтянуть пленкой при необходимости.

В дальнейшем изготовление буквы продолжается по обычной методе — клеятся бортики любой высоты и съемный задник. Обтяжка пленкой — по вкусу.
Светодиодная рекламная вывеска с открытыми светодиодами
Светодиодная рекламная вывеска с открытыми светодиодами
Светодиодная рекламная вывеска с открытыми светодиодами

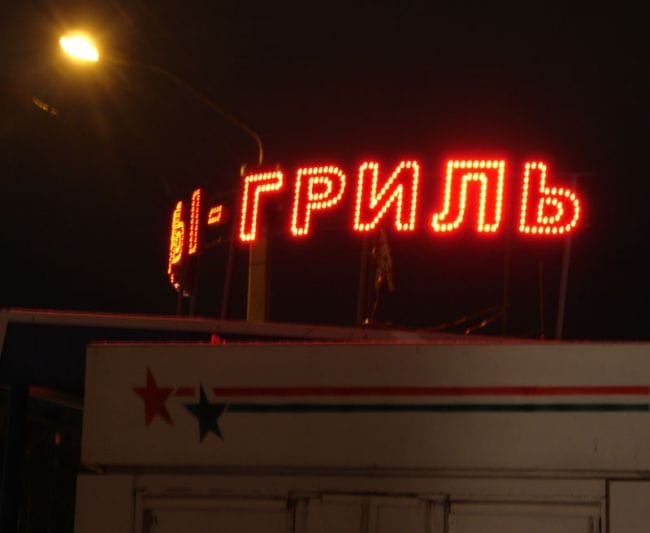

Фотографии готовой вывески:
Светодиодная рекламная вывеска с открытыми светодиодами
Светодиодная рекламная вывеска с открытыми светодиодами

Если внимательно присмотреться к фотографиям готовой вывески, то можно заметить одну особенность: буква «Л» светится несколько ярче остальных. Это не оптическая иллюзия, просто в данной букве у автора последняя цепь содержала всего 1 светодиод, поэтому вместо вместо дополнительных 5ти светодиодов он решил использовать резистор. На номинальном токе разница не была замечена, но выявилась на низком. Однако это не столь важно, так как вывеска выполняет свою функцию: отлично привлекает внимание на расстоянии до 500 метров. В перспективе автор видит возможность установки контролера для получения дополнительных световых эффектов. Общее потребление электроэнергии вывески в тестовом режиме составило порядка 5 Ватт.скачать dle 11.1смотреть фильмы бесплатно
