Изготовление простого преобразователя 12-220В, 50Гц

Изготовление простого преобразователя 12-220В, 50Гц
В данной статье вы сможете ознакомиться с детальной пошаговой инструкцией по изготовлению инвертора переменного тока на 220 В 50Гц из автомобильного аккумулятора на 12 В. Такой прибор способен выдавать мощность от 150 до 300Вт.

Схема данного устройства достаточно простая .
Изготовление простого преобразователя 12-220В, 50Гц


Данная схема работает по принципу преобразователей типа Push-Pull. Сердцем устройства будет служить плата CD-4047 работающая как задающий генератор, а также осуществляет управление полевыми транзисторами, которые работают в режиме ключей. Всего один транзистор может быть открыт, в случае если будут открыты два транзистора в одно время, то случится замыкание, в результате которого транзисторы сгорят, также это может произойти в случае неправильного управления.
Изготовление простого преобразователя 12-220В, 50Гц

Плата CD-4047 не рассчитана на высокоточное управление полевыми транзисторами, но с данным заданием справляется отлично. Также для работы устройства потребуется трансформатор из старого ИБП на 250 или 300Вт с первичной обмоткой и средней точкой подключения плюса от источника питания.
Изготовление простого преобразователя 12-220В, 50Гц

Трансформатор имеет достаточно большое количество вторичных обмоток, вам будет нужно с помощью вольтомметра измерять все отводы и найти сетевую обмотку на 220В. Нужные нам провода будут выдавать наибольшее электросопротивление приблизительно 17 Ом, лишние отводки можете удалить.
Изготовление простого преобразователя 12-220В, 50Гц

Перед тем как начать паять желательно все еще раз перепроверить. Рекомендуется выбирать транзисторы с одной партии и одинаковыми характеристиками, конденсатор часто задающей цепи иметь небольшую утечку и узкий допуск. Такие характеристики определяются тестером для транзисторов.
Изготовление простого преобразователя 12-220В, 50Гц

Так как у платы CD-4047 нет аналогов, необходимо приобрести именно ее, а вот полевые транзисторы если есть необходимость можете поменять на n-канальные с напряжением от 60В и током минимум 35А. Подходят из серии IRFZ.

Также схема может работать с использованием биполярных транзисторов на выходе, но следует учесть, что мощность устройства станет намного меньше, если сравнивать с схемой, на которой используются «полевики».
Изготовление простого преобразователя 12-220В, 50Гц

Ограничительно затворные резисторы должны обладать сопротивлением 10-100 Ом, но предпочтительнее использовать резисторы на 22-47 Ом мощность которых составляет 250 мВт.
Изготовление простого преобразователя 12-220В, 50Гц

Часто задающая цепь собирается исключительно из элементов указанных на схеме, которая имеет точные настройки на 50Гц.
Изготовление простого преобразователя 12-220В, 50Гц

Если вы правильно соберете прибор, он будет работать с первых секунд, но при первом запуске важно подстраховаться. Для этого вместо предохранителя (смотреть схему) нужно установить резистор номинал которого составляет 5-10 Ом или лампочку на 12В, для того чтоб избежать взрыва транзисторов если были допущены ошибки.
Изготовление простого преобразователя 12-220В, 50Гц

Если устройство работает стабильно, то трансформатор буде издавать звук, но ключи не будут греться. Если все работает правильно резистор (лампочку) нужно убрать, а питание подается через предохранитель.

В среднем инвертором потребляет энергии при роботе на холостых от 150 до 300 мА в зависимости, какой источник питания и тип трансформатора.

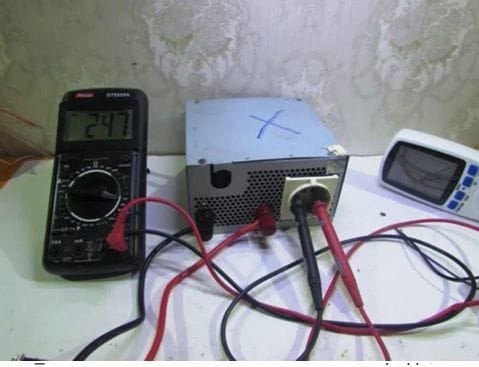

Затем нужно замерить выдаваемое напряжение, на выходе должно быть около 210-260В, это считается нормальным показателем, поскольку инвертор не имеет стабилизации. Далее нужно проверить устройство, под нагрузкой подключив лампочку на 60 Ватт и дать поработать 10-15 секунд, ключи за это время немного нагреются, так как на них нет теплоотводов. Ключи должны греться равномерно, в случае не равномерного нагрева, нужно искать, где допущены ошибки.

Снабжаем инвертор функцией Remote Control
Изготовление простого преобразователя 12-220В, 50Гц
Изготовление простого преобразователя 12-220В, 50Гц
Изготовление простого преобразователя 12-220В, 50Гц

Главный плюсовой провод следует подключить к средней точке трансформатора, но чтобы устройство начало работать, к плате нужно подключить слаботочный плюс. Благодаря этому запустится генератор импульсов.
Изготовление простого преобразователя 12-220В, 50Гц

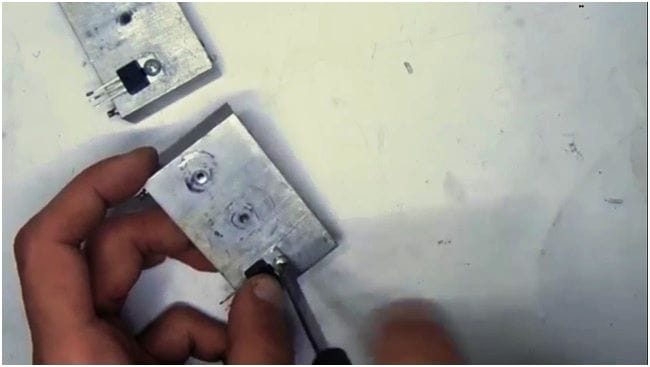

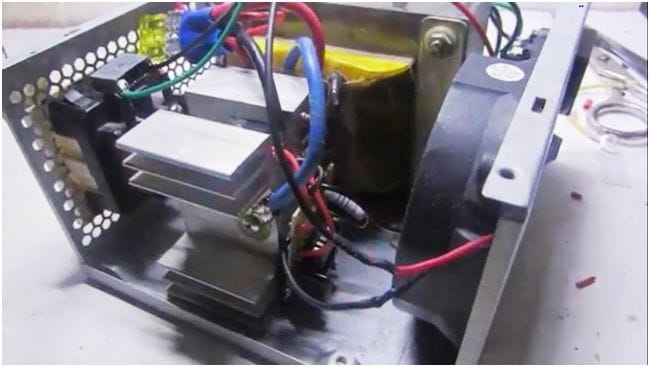

Пару предложений про монтаж. Все устанавливается в корпус блока питания для компьютеров, транзисторы следует установить на раздельные радиаторы.
Изготовление простого преобразователя 12-220В, 50Гц

Если будет установлен общий теплоотвод, обязательно изолируйте корпус транзисторов от радиатора. Кулер подключается к шине на 12В.
Изготовление простого преобразователя 12-220В, 50Гц

Одним из существенных недостатков данного инвертора считается отсутствие защиты от замыкания и если оно произойдет, то все транзисторы сгорят. Для того чтоб этого не допустить, на выходе обязательно нужно установить предохранитель на 1А.
Изготовление простого преобразователя 12-220В, 50Гц

Для запуска инвертора используется кнопка не большой мощности, через которую будет подаваться плюс на плату. Силовые шины трансформатора следует закрепить прямо к радиаторам транзисторов.
Изготовление простого преобразователя 12-220В, 50Гц

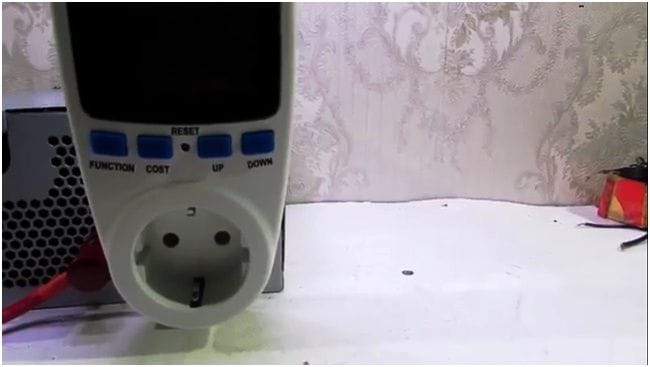

Если подключить к выходу преобразователя энергометр, то на нем сможете увидеть, что исходящая частота и напряжение в рамках допустимого. Если у вас получилась значение больше или меньше 50Гц ее нужно настроить, используя многооборотный переменный резистор, он установлен на плате.
Изготовление простого преобразователя 12-220В, 50Гц
Изготовление простого преобразователя 12-220В, 50Гц

Без нагрузки устройство издает достаточно сильный шум, который с нагрузкой существенно уменьшается, это считается нормой.
Изготовление простого преобразователя 12-220В, 50Гц

Получившееся устройство не стабилизировано, но практически все бытовые приборы могут работать с напряжением 90-280В. В случае если на выходе у вас получается больше 300В необходимо на выход в дополнение к основной нагрузке подключать лампочку на 25Вт, чтобы снизить напряжений до необходимого предела.
Изготовление простого преобразователя 12-220В, 50Гц
Изготовление простого преобразователя 12-220В, 50Гц

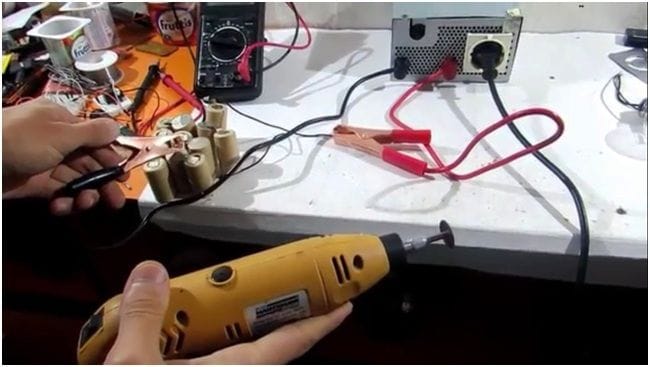

К инвертору автор не рекомендует подключать асинхронные двигатели.скачать dle 11.1смотреть фильмы бесплатно
