Радиоуправляемый танк Т-34-85 своими руками

Радиоуправляемый танк Т-34-85 своими руками

Чтобы ваша жизнь всегда была яркой нужно оставаться ребенком. Вот пример неунывающего по жизни пенсионера, выйдя на пенсию он вплотную занялся конструированием радиоуправляемых танков. Данное занятие прибавляет ему бодрости и энергичности. Автор с детства увлекался моделированием, коллекционированием военной бронетехники, а теперь имея много свободного времени создает радиоуправляемую боевую машину.
Данная затея очень непроста, требует много времени и труда, как физического так и умственного.

Мастер не долго размышлял какую модель будет собирать, конечно же легендарный Советский танк Т-34-85.
Во время Отечественной войны Немцы люто боялись маневренного и быстрого Русского танка.
Собирая модель автор учел все тонкости и нюансы данной машины.

Что же давайте перейдем непосредственно к самой сборке, но перед этим ознакомьтесь с перечнем инструментов и материалов необходимых для создания легенды.

Материалы
1) фанера
2) колеса
3) ось
4) стекловолокно
5) болты
6) редуктор
7) аккумуляторы
8) провода
9) уголок
10) клей

Инструменты
1) циркулярная пила
2) электолобзик
3) набор гаечных ключей
4) дрель
5) паяльник
6) молоток
7) струбцины
8) линейка
9) напильник
10) отвертка

За основу был взят чертеж Т-34-85
Радиоуправляемый танк Т-34-85 своими руками

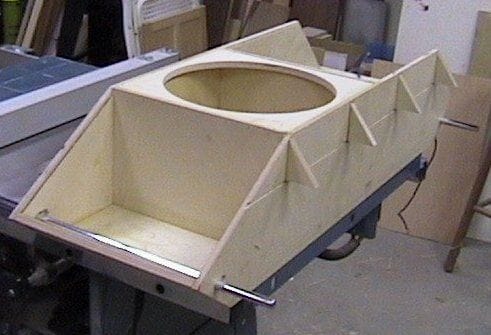

Корпус автор выполняет из фанеры.
Радиоуправляемый танк Т-34-85 своими руками

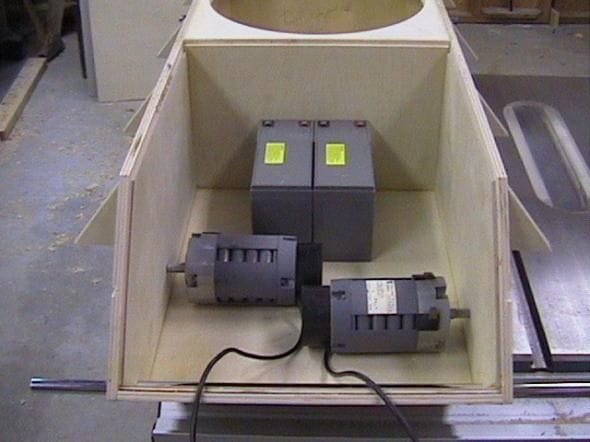

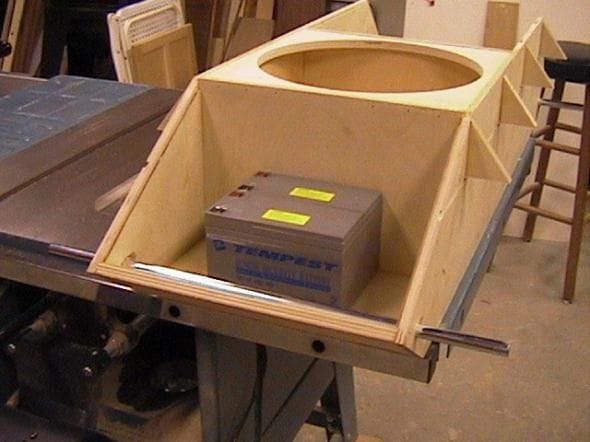

В моторном отсеке расположил аккумуляторы и электродвигатели.
Радиоуправляемый танк Т-34-85 своими руками

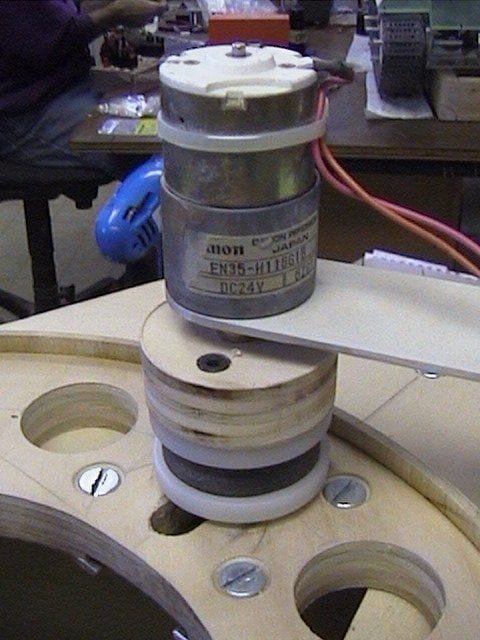

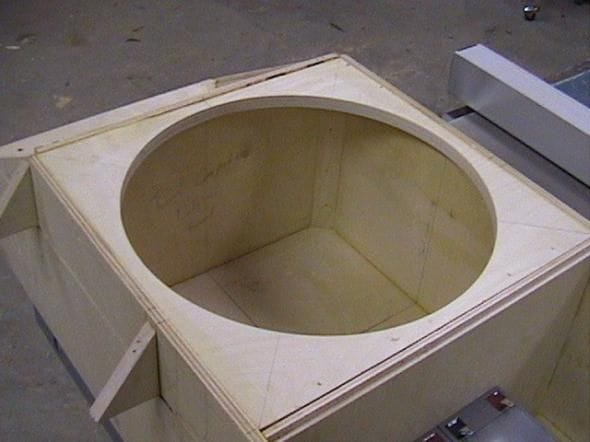

Место установки поворотного механизма башни.
Радиоуправляемый танк Т-34-85 своими руками

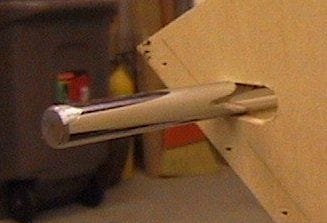

Установил переднюю ось.
Радиоуправляемый танк Т-34-85 своими руками

В передней части где расположен механик-водитель так же установлены дополнительные аккумуляторы.
Радиоуправляемый танк Т-34-85 своими руками

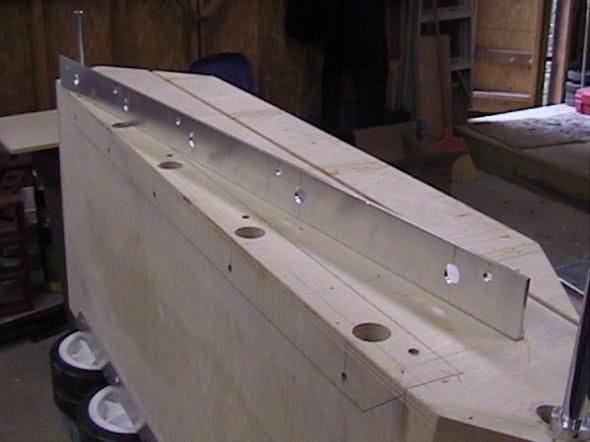

Далее автор переходит к установке уголков, для последующей установки опорных катков.
Радиоуправляемый танк Т-34-85 своими руками

Прикручивается к корпусу болтами.
Радиоуправляемый танк Т-34-85 своими руками

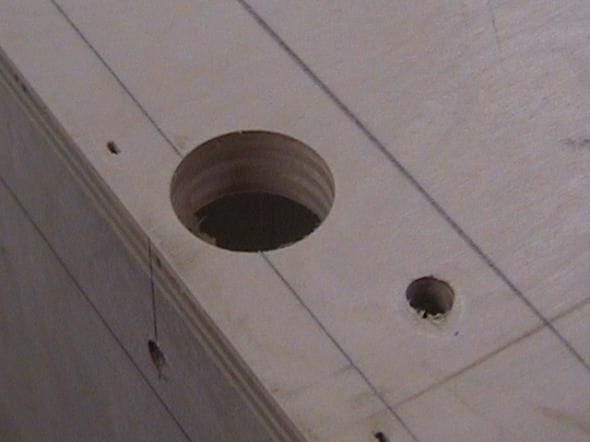

Для этого проделал заранее отверстия.
Радиоуправляемый танк Т-34-85 своими руками

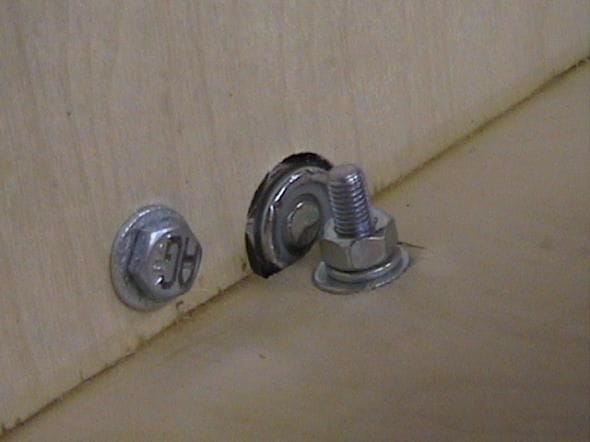

Затянул болтом под шайбу для надежности.
Радиоуправляемый танк Т-34-85 своими руками

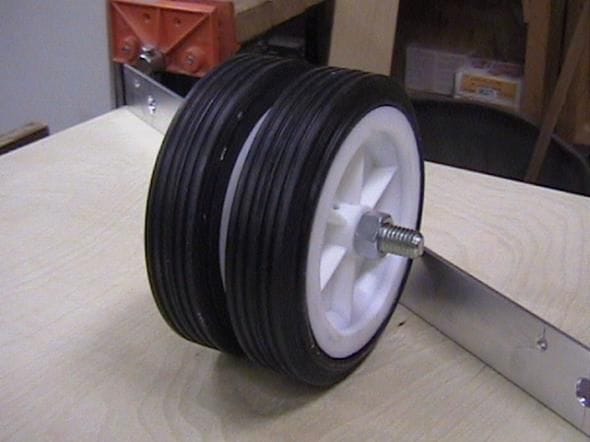

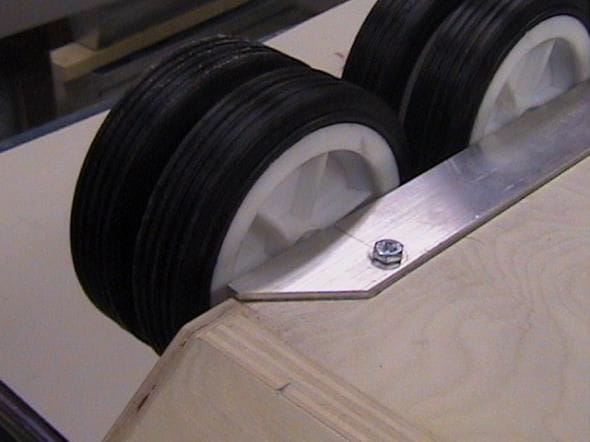

Совместил 2 колеса получился опорный каток.
Радиоуправляемый танк Т-34-85 своими руками

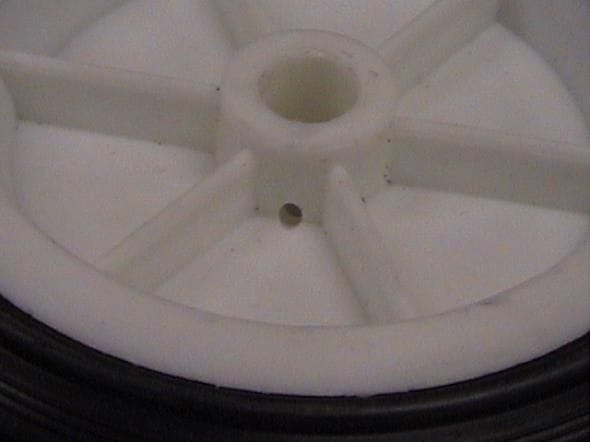

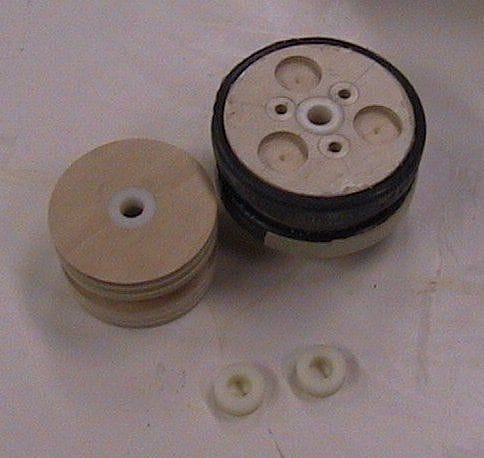

Вид колеса внутри.
Радиоуправляемый танк Т-34-85 своими руками

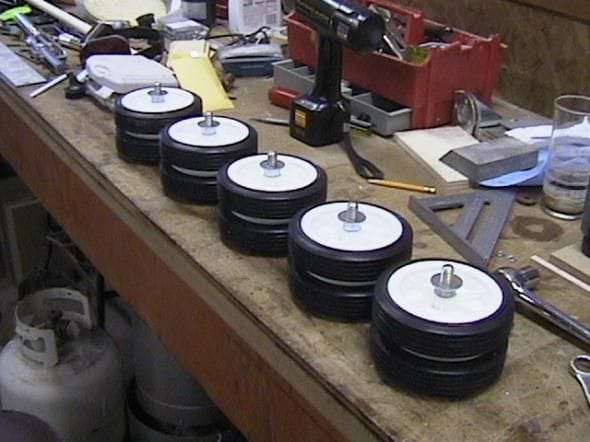

Таким образом сделаны все катки.
Радиоуправляемый танк Т-34-85 своими руками

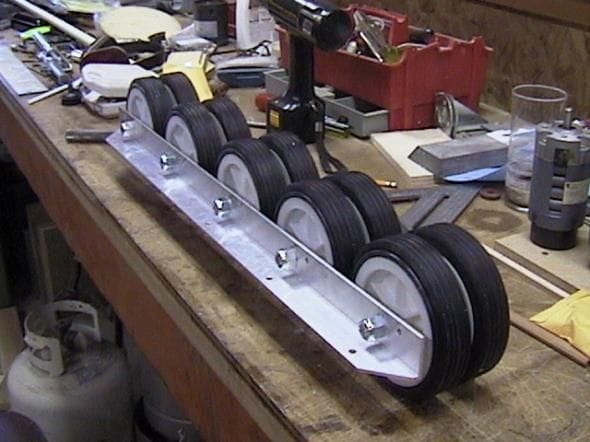

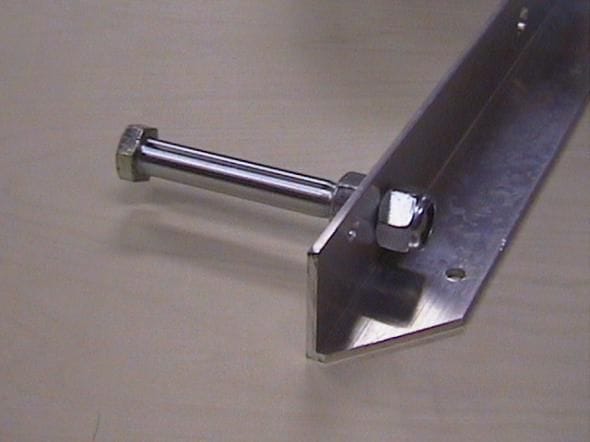

Колеса прикручиваются к уголку.
Радиоуправляемый танк Т-34-85 своими руками

Все прикручивается к корпусу танка.
Радиоуправляемый танк Т-34-85 своими руками

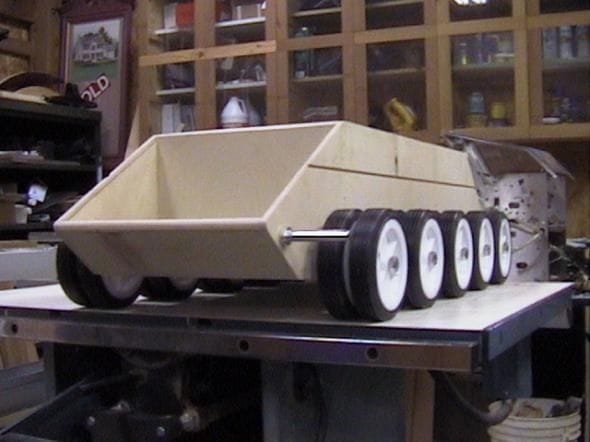

Вот так это все выглядит.
Радиоуправляемый танк Т-34-85 своими руками

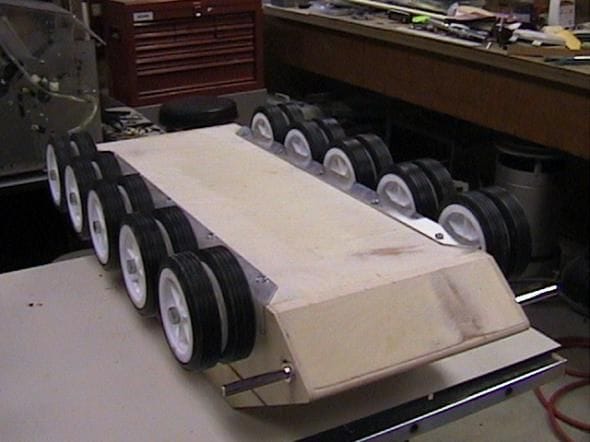

Все катки установлены.
Радиоуправляемый танк Т-34-85 своими руками

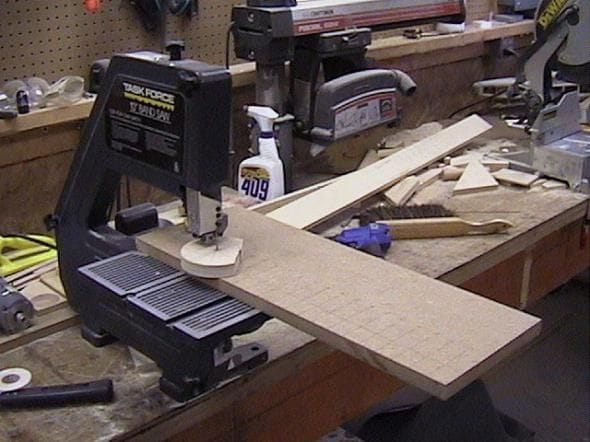

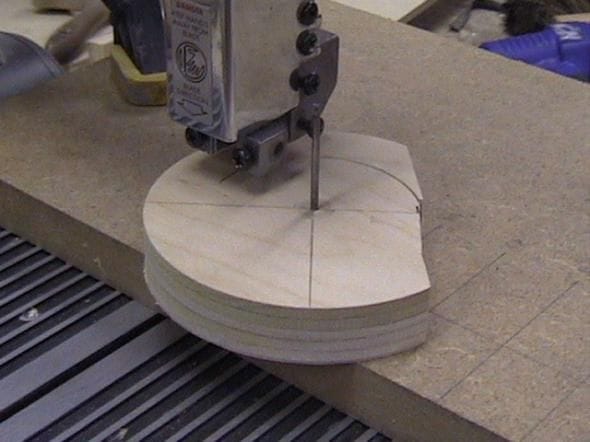

Затем автор переходит к изготовлению направляющих катков, делает он их из той же фанеры что и корпус самого танка.
Радиоуправляемый танк Т-34-85 своими руками

Сверлит отверстие.
Радиоуправляемый танк Т-34-85 своими руками

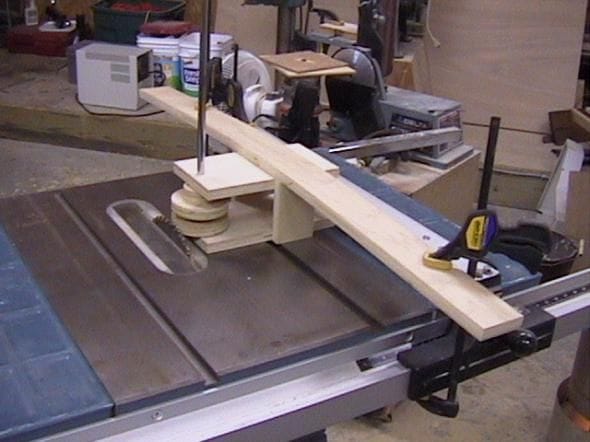

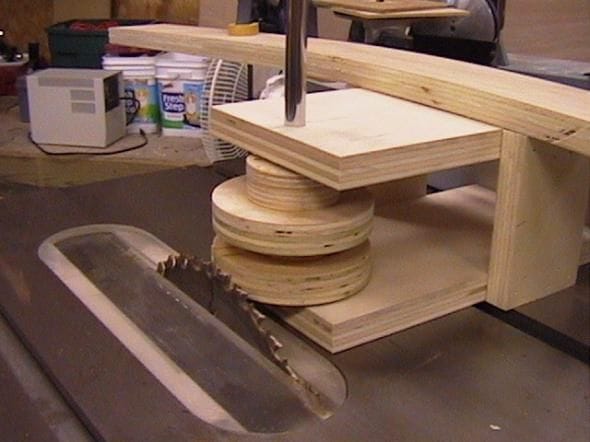

Придает форму на циркулярной пиле.
Радиоуправляемый танк Т-34-85 своими руками

Продолжает действия.
Радиоуправляемый танк Т-34-85 своими руками

Обода катков обклеивает крепежным элементом, для уверенного сцепления.
Радиоуправляемый танк Т-34-85 своими руками

Вот что у него получилось.
Радиоуправляемый танк Т-34-85 своими руками

Передний направляющий ролик.
Радиоуправляемый танк Т-34-85 своими руками

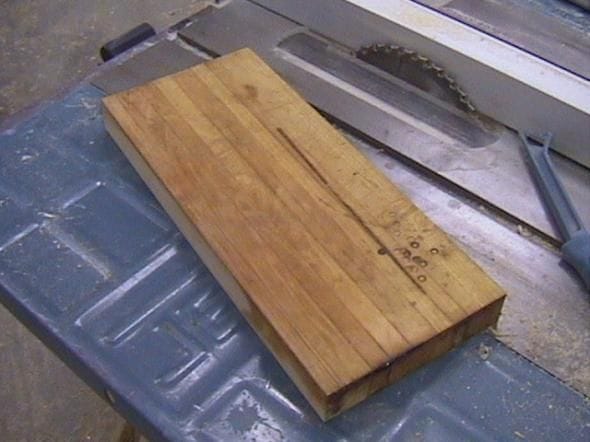

Траки гусениц мастер делает вот из такой доски, распустив ее на рейки циркулярной пилой.
Радиоуправляемый танк Т-34-85 своими руками

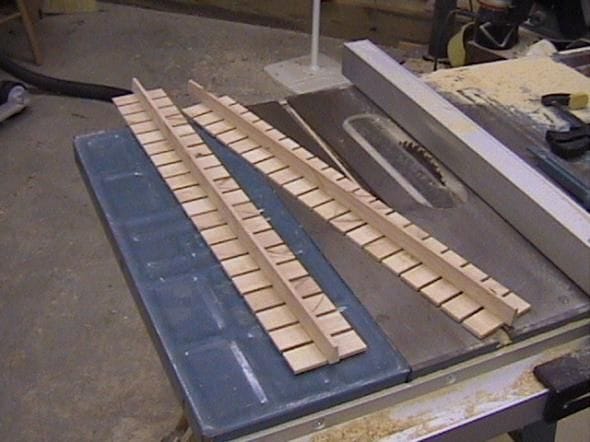

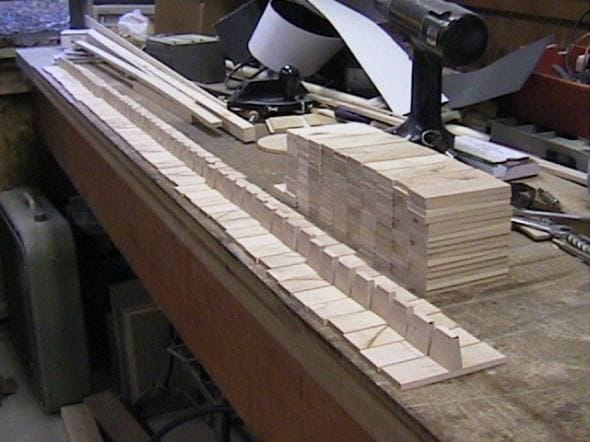

Сами траки.
Радиоуправляемый танк Т-34-85 своими руками

Проводит подготовку.
Радиоуправляемый танк Т-34-85 своими руками

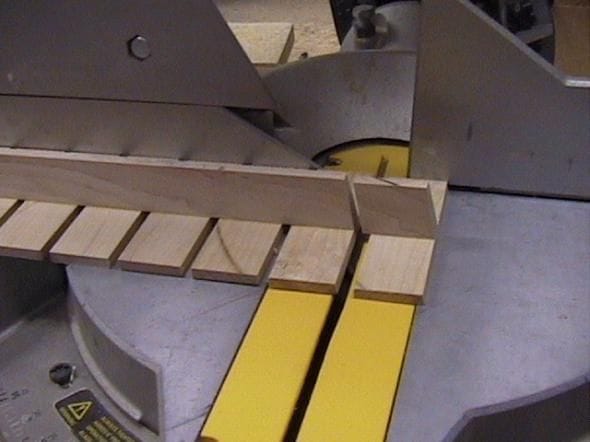

Циркулярной пилой задает форму.
Радиоуправляемый танк Т-34-85 своими руками

Готовит к сборке.
Радиоуправляемый танк Т-34-85 своими руками

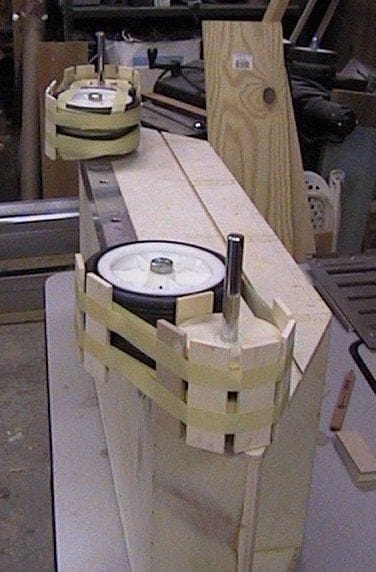

Пробная установка.
Радиоуправляемый танк Т-34-85 своими руками

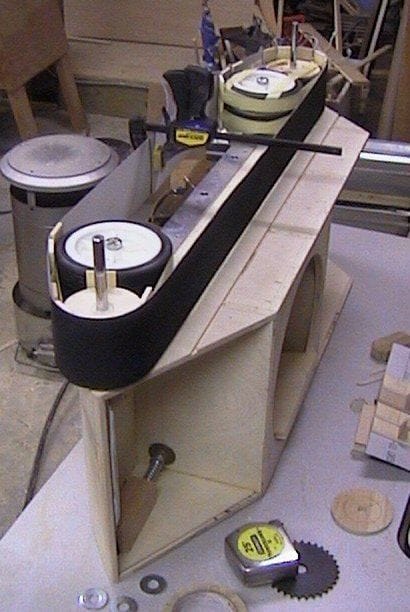

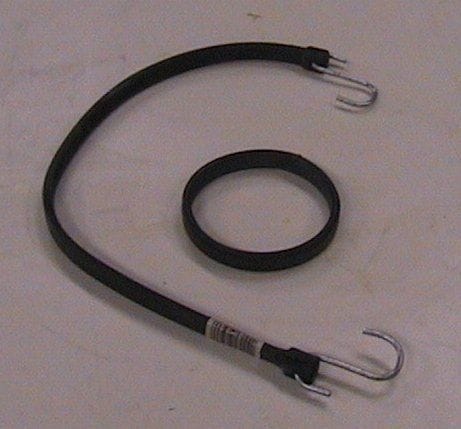

Натягивает ленту, пробует на натяжение.
Радиоуправляемый танк Т-34-85 своими руками

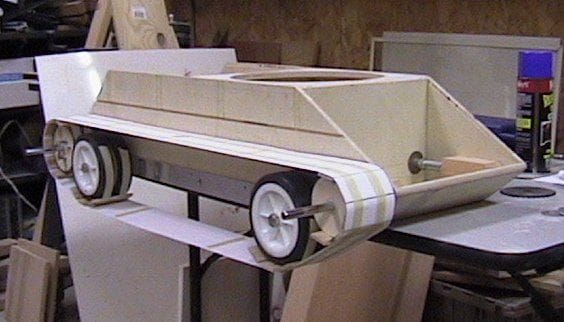

Устанавливает пробную гусеницу.
Радиоуправляемый танк Т-34-85 своими руками

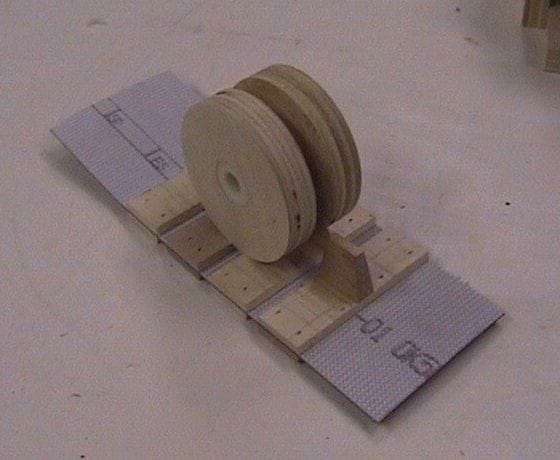

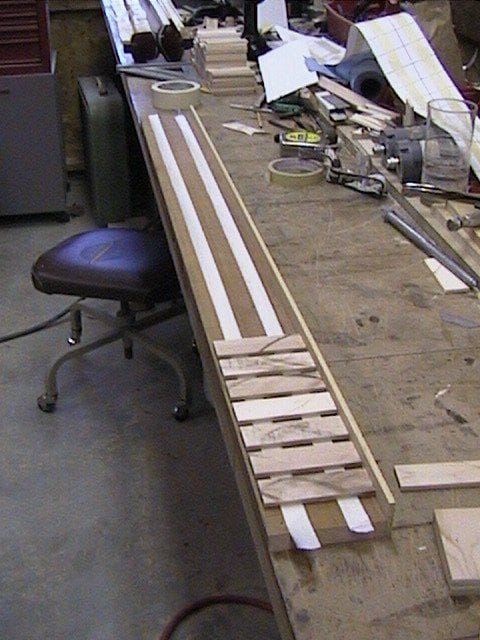

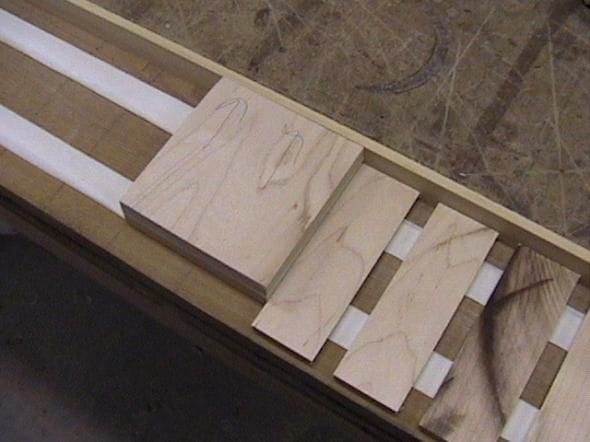

Делает раскладку.
Радиоуправляемый танк Т-34-85 своими руками

Строго соблюдает интервал, иначе гусеница будет постоянно слетать с катков, судьба такой машины в бою предрешена.
Радиоуправляемый танк Т-34-85 своими руками

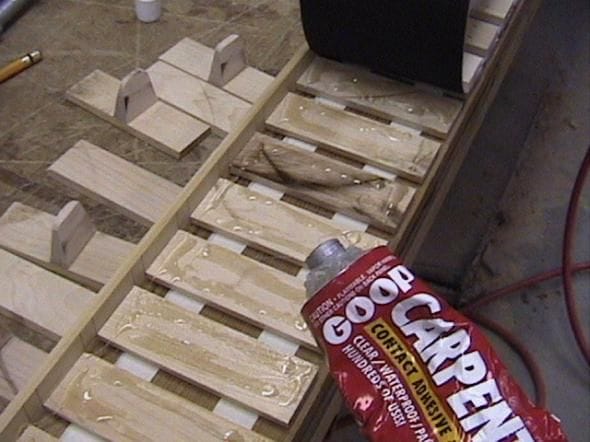

Склеивается клеем.
Радиоуправляемый танк Т-34-85 своими руками

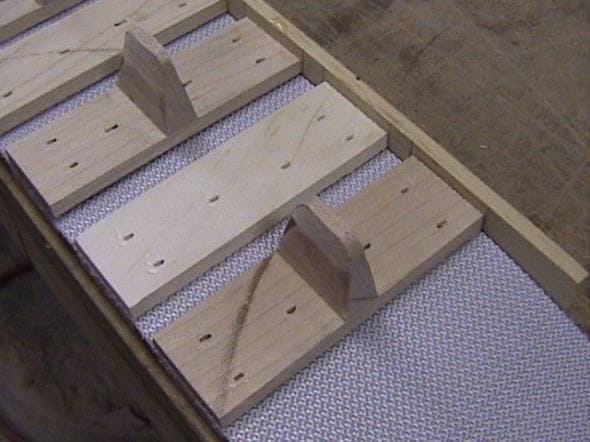

В середину вклеивается направляющий.
Радиоуправляемый танк Т-34-85 своими руками

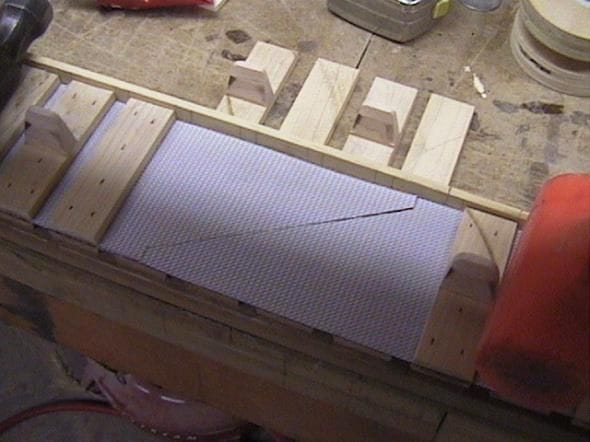

Строго соблюдается очередность.
Радиоуправляемый танк Т-34-85 своими руками

Пол дела сделано.
Оставляет на сутки для полного высыхания клея.
Радиоуправляемый танк Т-34-85 своими руками

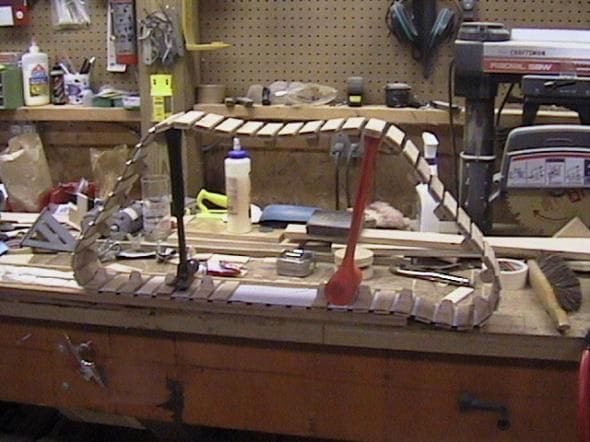

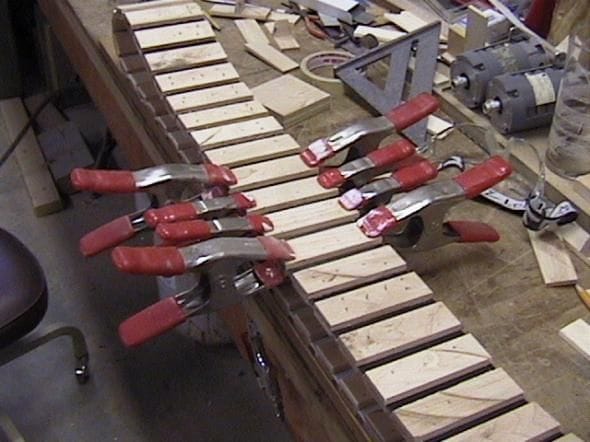

Для большей надежности автор пользуется зажимами.
Радиоуправляемый танк Т-34-85 своими руками

Как все просохло незамедлительно установил на танк.
Радиоуправляемый танк Т-34-85 своими руками

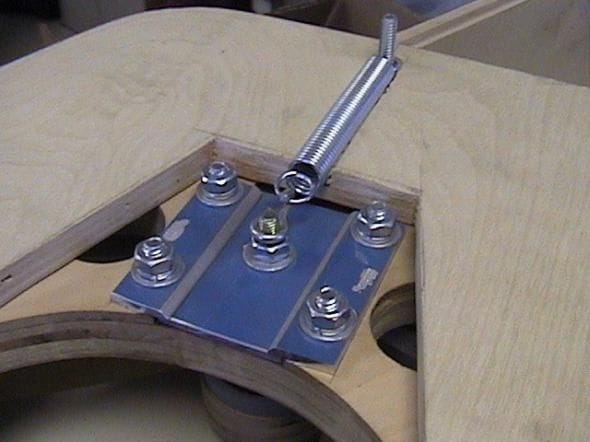

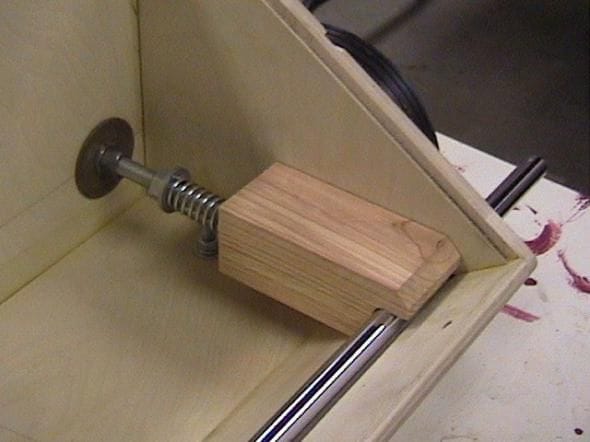

Обратите ваше внимание, передние направляющие катки мастер сделал с амортизацией-это нужно для натяжения гусениц.
Радиоуправляемый танк Т-34-85 своими руками

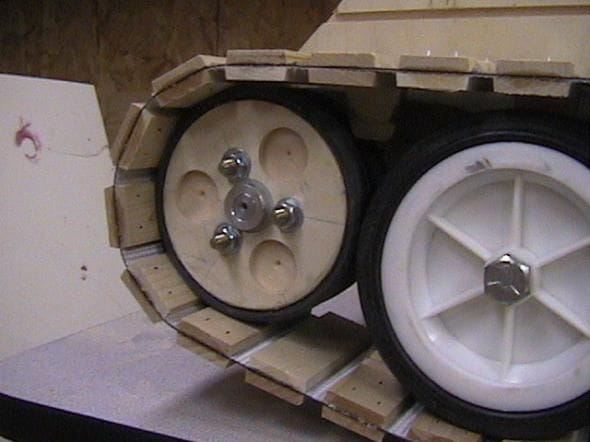

Вид переднего направляющего катка
Радиоуправляемый танк Т-34-85 своими руками

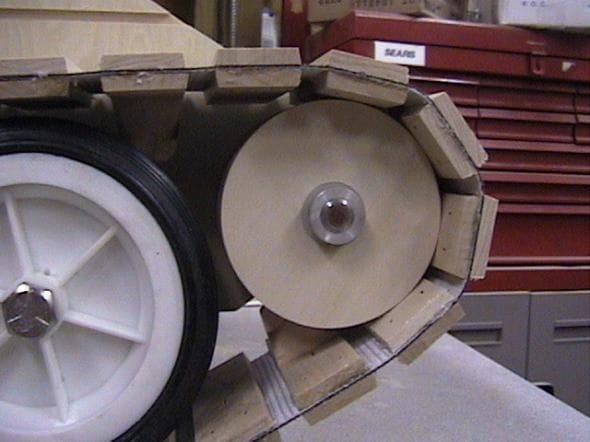

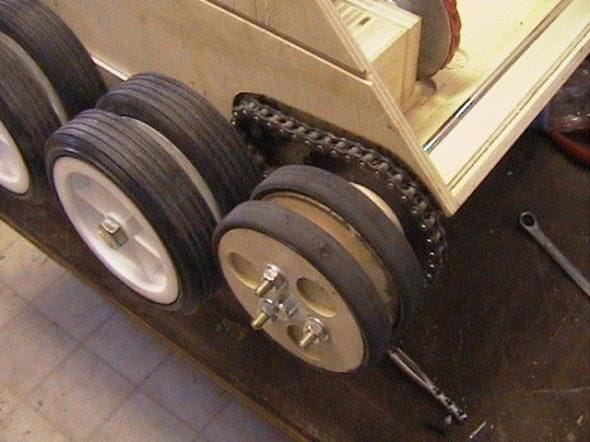

Вид с боку, задний ведущий каток.
Радиоуправляемый танк Т-34-85 своими руками

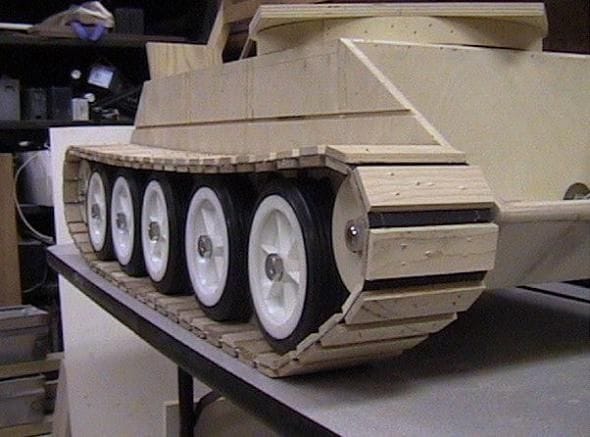

Установленная гусеница.
Радиоуправляемый танк Т-34-85 своими руками

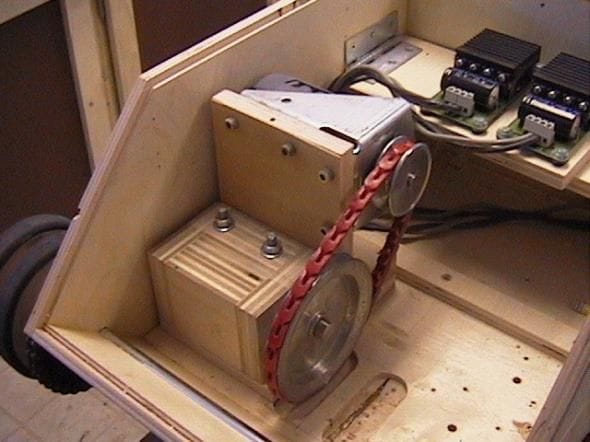

Привод передающий крутящий момент.
Радиоуправляемый танк Т-34-85 своими руками

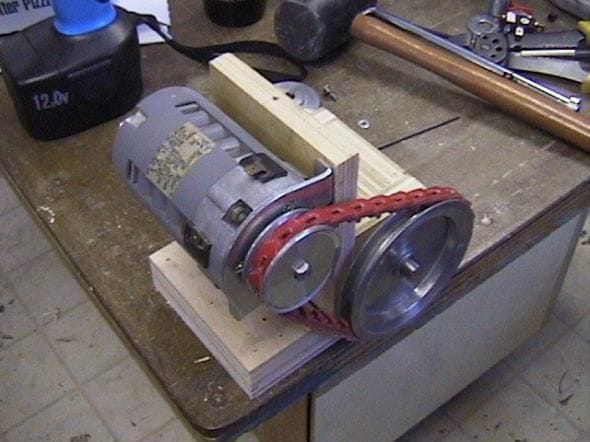

Электродвигатель с редуктором проходят предварительные испытания.
Радиоуправляемый танк Т-34-85 своими руками

Далее узел установлен непосредственно на танк.
Радиоуправляемый танк Т-34-85 своими руками

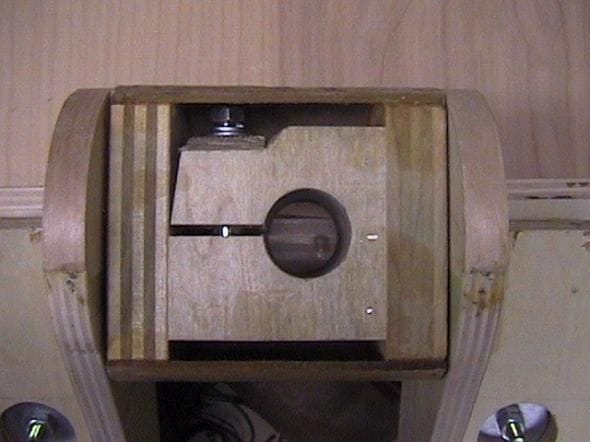

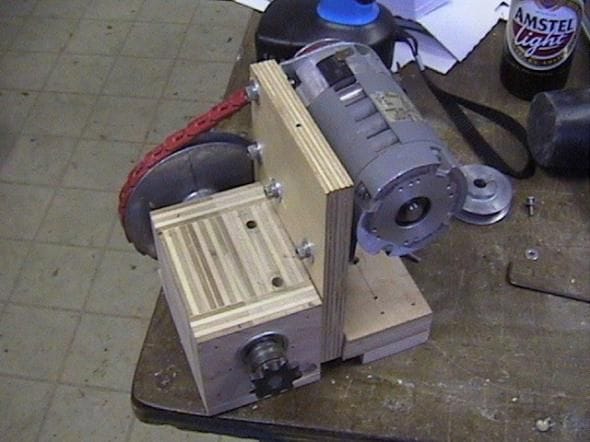

Редуктор запечатан вот в такую деревянную оболочку.
Радиоуправляемый танк Т-34-85 своими руками

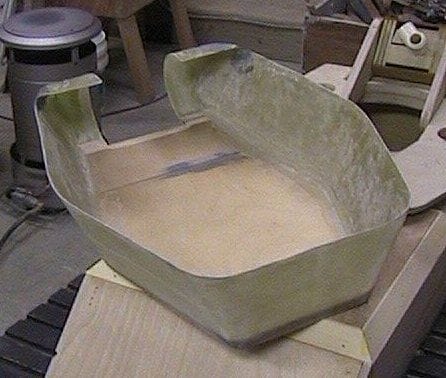

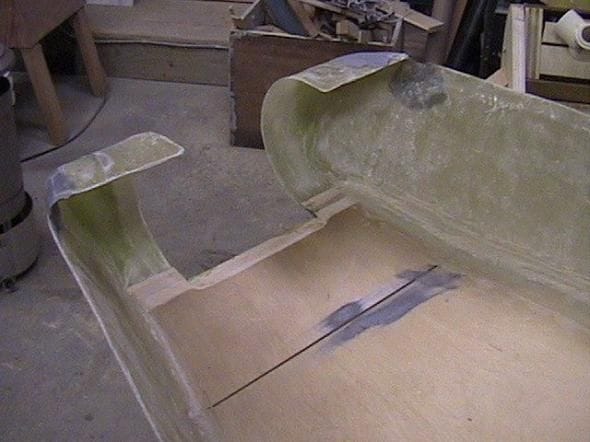

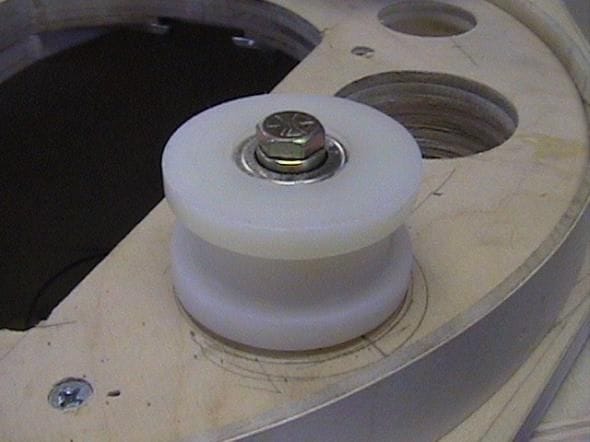

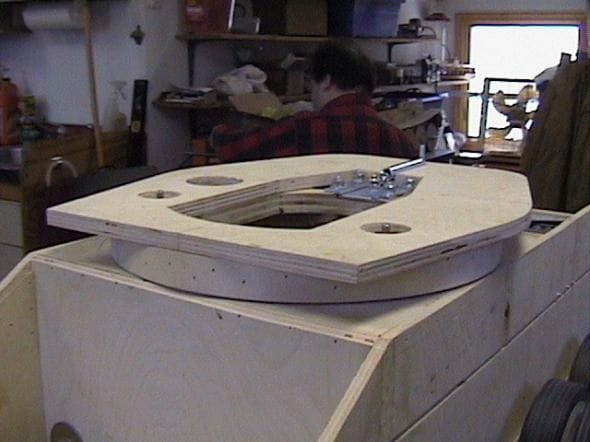

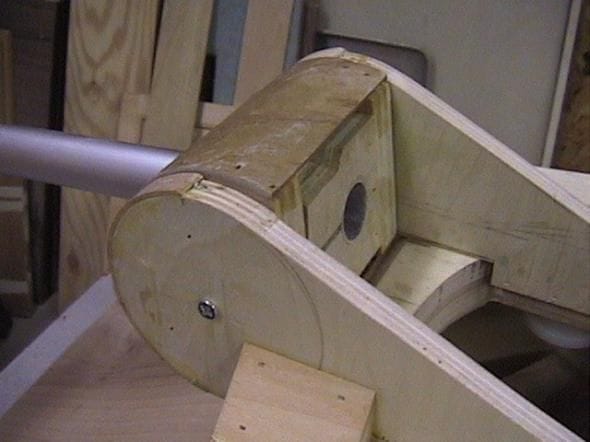

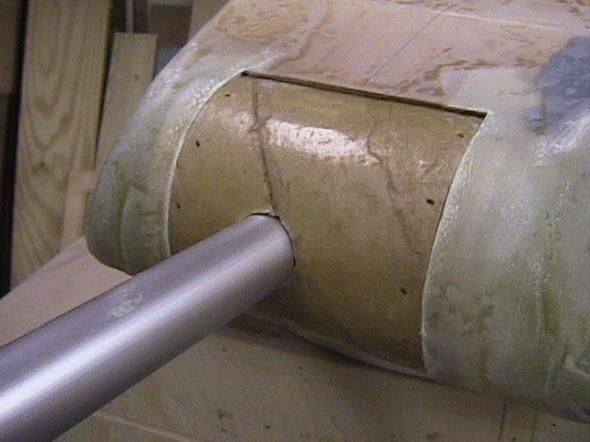

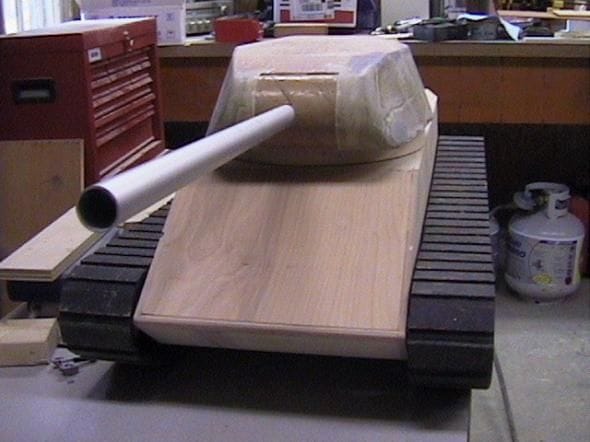

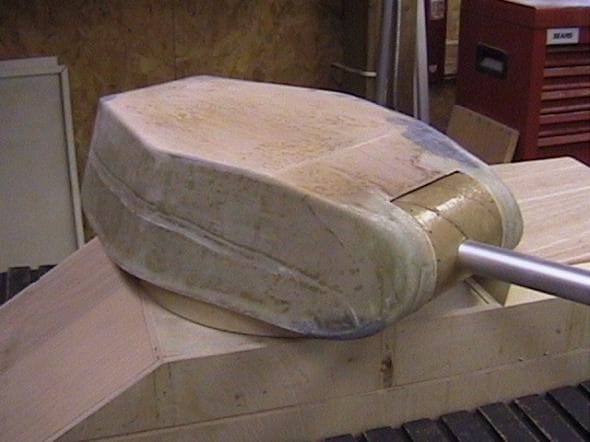

С ходовой частью разобрались далее идет сборка и установка башни и орудия.
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками
Радиоуправляемый танк Т-34-85 своими руками

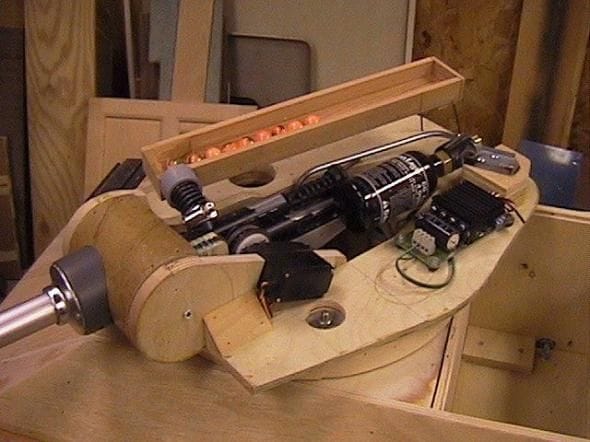

В башню установлена система ведения пневматической стрельбы шариками с краской.
Радиоуправляемый танк Т-34-85 своими руками

После сборки и покраски автор сделал памятное фото с танком.
Радиоуправляемый танк Т-34-85 своими руками

Проходит обкатку, "танки грязи не боятся".
Радиоуправляемый танк Т-34-85 своими руками

А здесь уже проходит танковая дуэль между -85 и Немецким тяжелым танком Т-6 " Тигр".
Радиоуправляемый танк Т-34-85 своими руками

Наш победит это однозначно!скачать dle 11.1смотреть фильмы бесплатно
