Автор решил собрать устройство для подавления теле и радио каналов, причем устройство должно быть удобным и не заметным по мере возможностей, то есть быть портативным и помещаться в кармане.

Материалы:
- частотозадающего конденсатора
- эмиттерный резистора, который нужен для ограничивая тока транзистора
- контура и антенны, которые предназначены для модуляции помех. ( в качестве антенн предполагается использование многожильного провода)
- транзистор КТ-325

Описание изготовления устройства.

Изготовленное устройство имеет довольно простую схему, которая приведена ниже.
Портативный подавитель теле и радио каналов

Как видно из схемы, устройство - генератор поставщик помех собирался фактически на одном транзисторе, а значит не требует сильных затрат на детали.
Портативный подавитель теле и радио каналов

Для создания устройства можно использовать любые транзисторы с высокой частотой границы работы которого начинаются от 300 мГц.

Именно в этом устройстве, собранном автором, был применен транзистор КТ-325, рабочая частота которого 900 мГц, хотя точно так же можно использовать транзисторы Кт-368, С9014, С9018... в общем любые высокочастотные транзисторы малых мощностей.
Портативный подавитель теле и радио каналов

Сборка изделия происходил точно по схеме, и если вы захотите повторить, то воспользовавшись приведенной схемой, у вас не должно возникнуть сложностей.

Подобное устройство способно подавить сигнал в диапазоне 60-200 мГц, так как поддается настройке на определенный диапазон.
настройка диапазона частот для подавления определенного сигнала, делается за счет подстроечного конденсатора, который желательно и даже нужно подобрать с максимальной, полностью открытой емкостью в 40 пик.

Намотка катушки происходит на оправе с диаметром в 6 мм. Катушка содержит всего 6-7 витков из провода диаметром 0.8 мм.

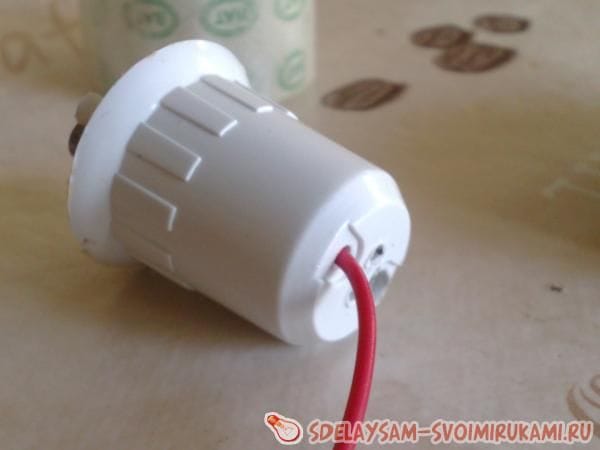

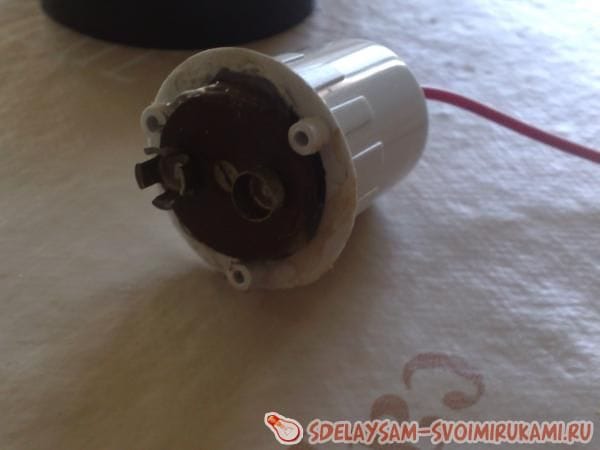

В качестве антенны автор использовал кусок многожильного провода длинной около 30-40 см. Чтобы более удобно настраивать диапазон работы устройства, можно либо вывести подстроечный конденсатор из корпуса изделия, либо просто сделать в нем отверстие, которое позволит производить регулировку напрямую.

Настройка происходит как за счет конденсатора, так и за счет катушки. Для этого нужно сжимать либо растягивать витки, либо засунуть ферритовый стержень или железный гвоздь, чтобы изменить индуктивность.

По заверениям автора, благодаря такому устройству у вас будет возможность целенаправленно подавлять каналы вещания, кроме спутниковых,у которых частота более высокая чем рабочий режим устройства. Так же можно подавлять радиостанции fm-am диапазонов на расстоянии до 30 метров.

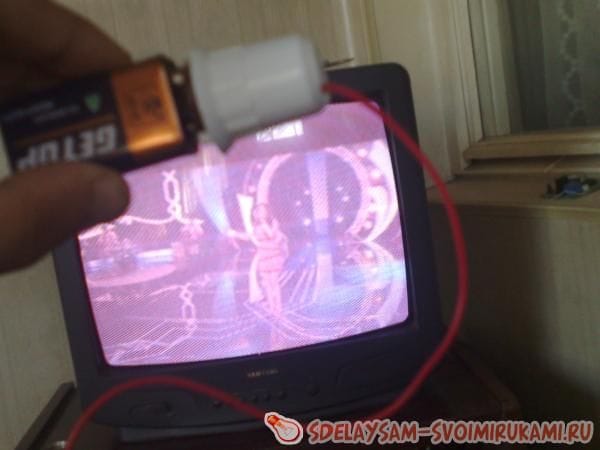

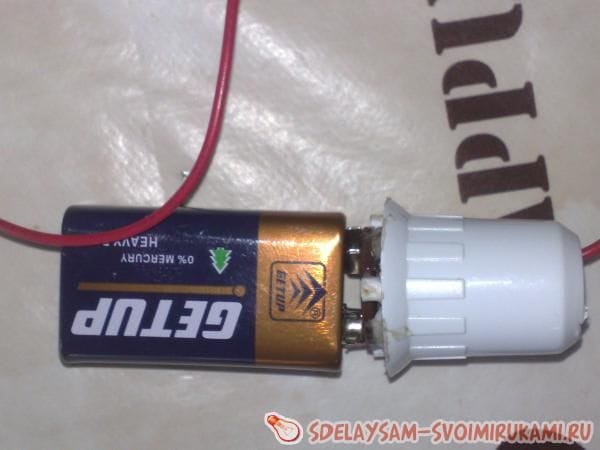

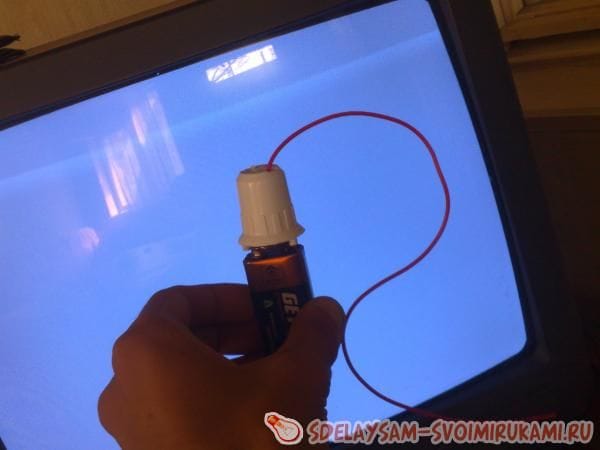

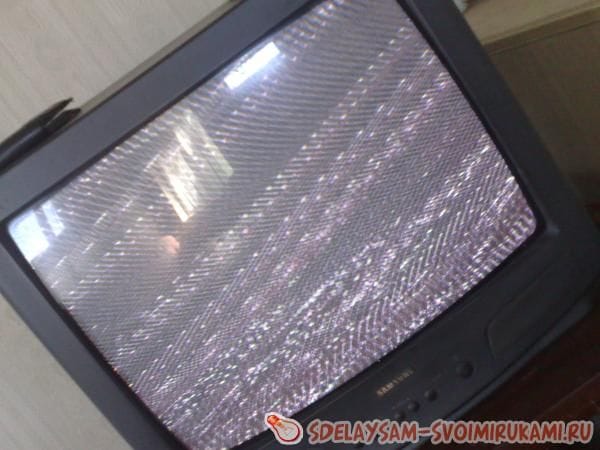

Ниже приведены фотографии с демонстрацией работы устройства на примере телевизора.
Портативный подавитель теле и радио каналов
Портативный подавитель теле и радио каналов
Портативный подавитель теле и радио каналов
