Делаем металлический перископ

Делаем металлический перископ

Перископ- в переводе с древнегреческого «вокруг смотрю». Это оптический прибор для наблюдения из укрытия. В интернете огромное множество статей по изготовлению простейшего перископа из картонных коробок. Но к сожалению такой перископ из-за не прочного материала его основы меня не устраивает. Я решил сделать долговечный, металлический перископ и хочу поделиться с вами технологией его изготовления.



Инструменты и материалы
- зеркальце;
- черная ткань;

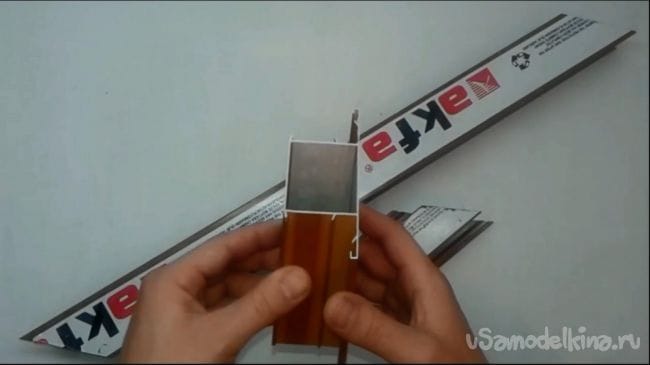

- куски профиля алюминиевой рамы;
- ножовка по металлу;
- двухкомпонентный эпоксидный клей;
- резиновый клей;
- клеевой пистолет;


Делаем металлический перископ

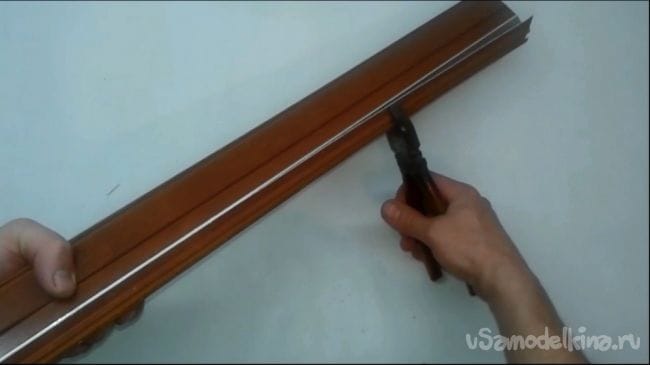

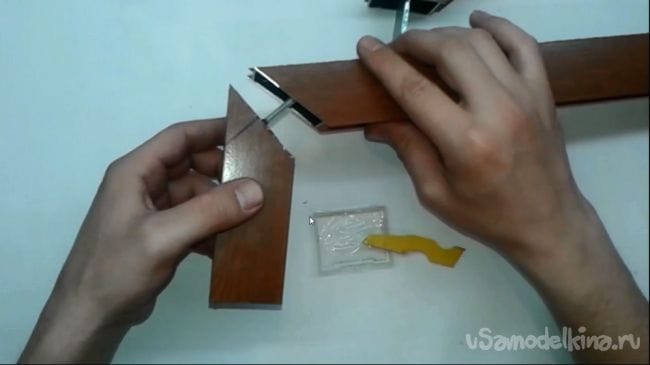

Куски профиля алюминиевых рам обрезаем под углом 45 градусов, а затем удаляем лишние части профиля. Проводя раз за разом ножом вдоль профиля, можно сделать достаточный надрез чтобы ненужные куски с легкостью отломались. Так как алюминий достаточно мягкий металл, делать надрезы не составляет особого труда.
Делаем металлический перископ

Далее, во избежание проблесков, отражающихся от металлических стенок перископа, все три профиля с внутренней стороны проклеиваем черной тканью.
Делаем металлический перископ

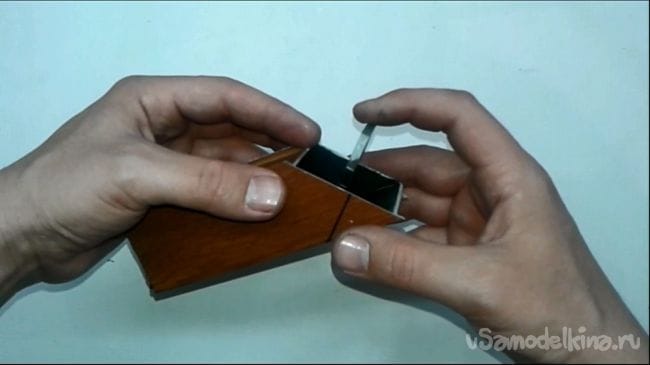

Теперь нужно нарезать зеркала. Высоту зеркала составит длинна отрезанного угла, а ширина будет такая же, как и внутренняя ширина профиля. Складываем части перископа и чертим ориентировочную линию для установки зеркал под углом 45 градусов. Далее, клеевым пистолетом клеим зеркала к коротким частям перископа.
Делаем металлический перископ

Убедившись в том, что зеркала установлены правильно, соединяем все части перископа эпоксидным клеем.
Делаем металлический перископ

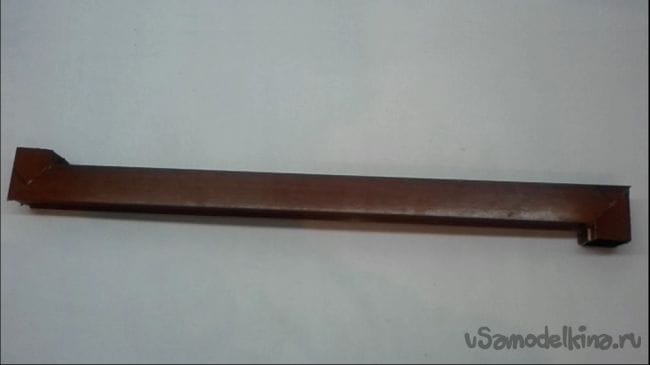

Длинна окуляра с объективом оказалась большой. Это легко исправилось ножовкой по металлу. А за одно перископ прошел тест. Клеевое соединение надежно держит конструкцию.

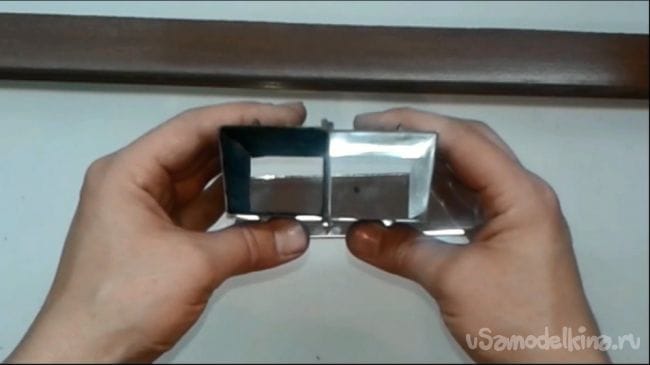

Делаем металлический перископ

Отличная игрушка для детей. Думаю, взрослые тоже будут не прочь позабавиться такой игрушкой.скачать dle 11.1смотреть фильмы бесплатно
