Подставка для паяльников

Подставка для паяльников

Не очень люблю паять, делаю это совсем нерегулярно, а потому и никогда не присматривался к модным паяльным станциям. И при подобного вида работах, мне всегда не хватало подставки для паяльника, особенно, когда их нужно два. Мощный, побольше – для черновой пайки, и маленький – для чистовой. Но в продаже ничего подобного не было, а значит – нужно сделать самому. Надеюсь, мой опыт кому-то пригодится.

Итак, чтобы сделать подставку для паяльников, понадобится:
• кусок текстолита, 20 на 25 см и толщиной 3 мм;
• алюминиевый (проще обрабатывать) уголок, длиной примерно 40 см, и полочкой 30 мм;
• розетка двойная наружная и кабель с вилкой;
• 10 клёпок диаметром 4,8 и длиной 14 (можно 16, не принципиально) мм;
• столько же шайб М5;
• и пластиковая баночка из под какого-то лекарства. Важно, чтобы её внутренний диаметр был немного больше флакончика с кислотой.

Из инструментов:
• ножовка;
• разной формы напильники;
• дрель со сверлом 5 мм;
• керн с молотком;
• отвёртка;
• нож;
• и клёпочный пистолет. Хотя его вы можете вместе с клёпками заменить винтиками с гаечками, суть и технология от этого не меняется.

Вот и всё, приступаем.

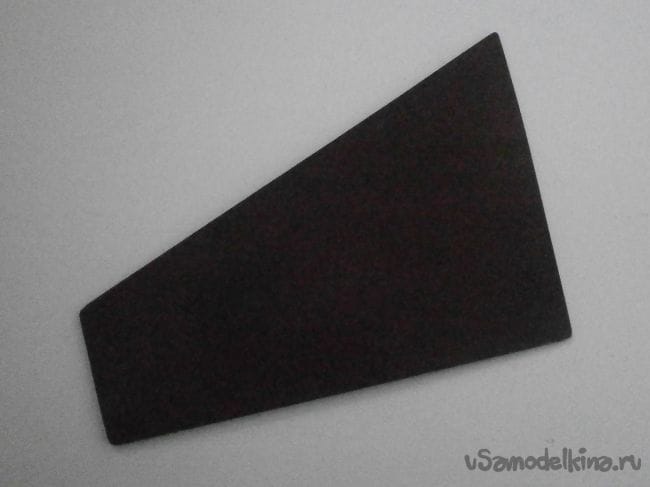

Лист текстолита спиливаем на угол (для красоты),
Подставка для паяльников

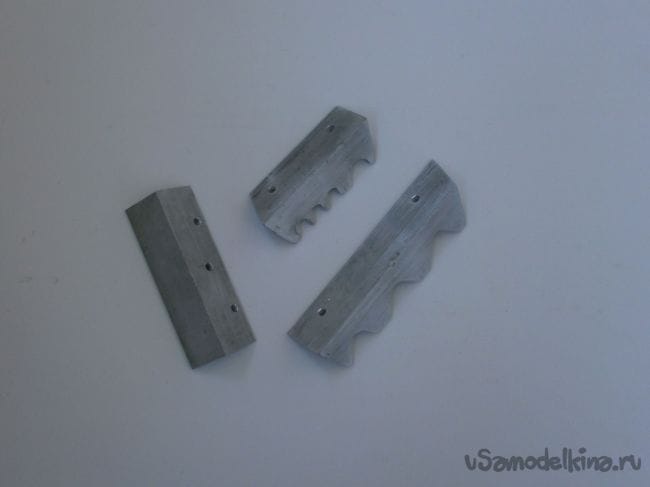

А уголок делим на три части, причём два – режем наискосок. Давать размеры тут бесполезно (я вообще не пользовался линейкой), всё исключительно «по месту». Сверлим их и делаем соответствующие выборки под толщину ручки и жала паяльника.
Подставка для паяльников

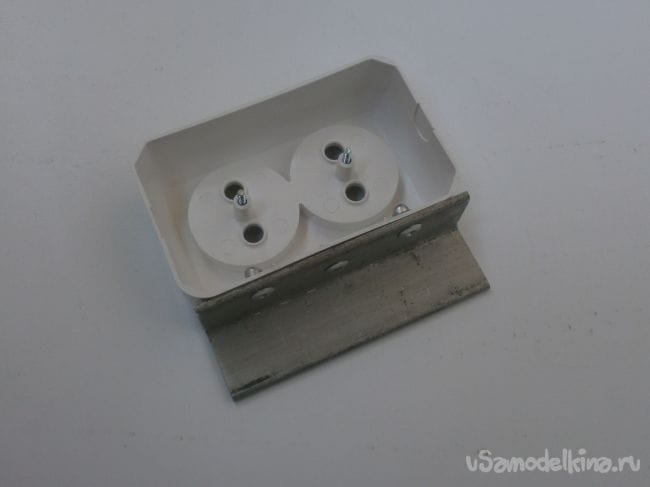

В крышке розетки сверлим три отверстия (хватило бы и двух), и закрепляем клёпками. А чтобы они при вытягивании не раздавили пластик и текстолит, подкладываем шайбочки: такой простой вариант мне подсказали опытные автомастера.
Подставка для паяльников

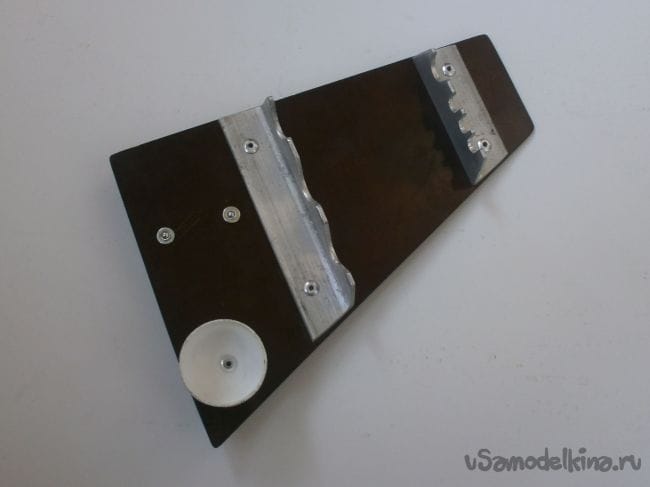

Теперь крепим два кусочка уголка под паяльники, основу для флакончика с кислотой,
Подставка для паяльников

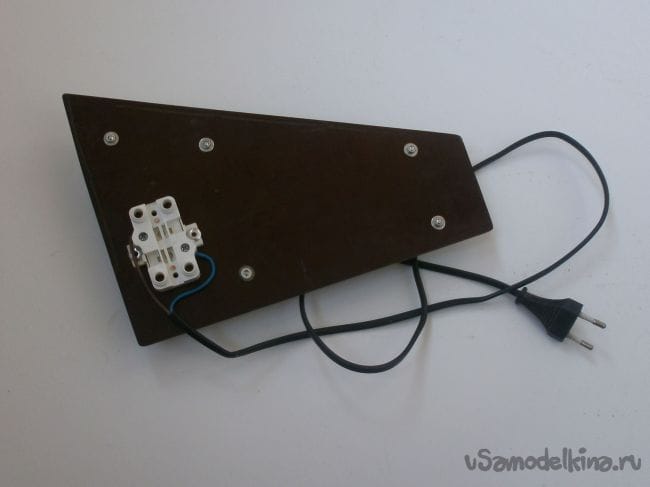

А с обратной стороны – внутреннюю часть розетки. Закрепляем в ней электрический провод,
Подставка для паяльников

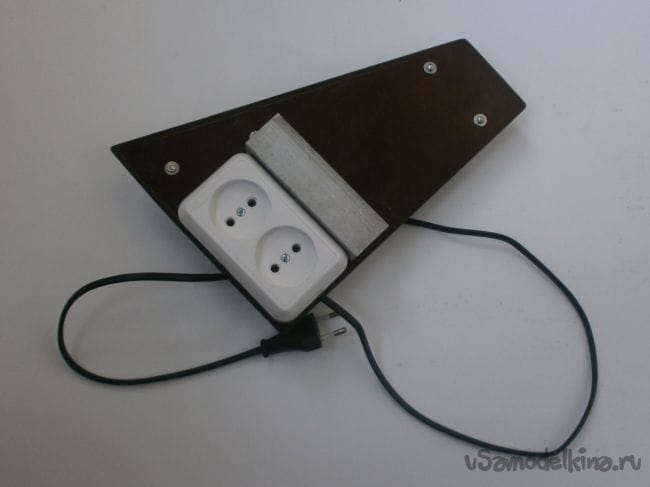

И закрываем крышкой.
Подставка для паяльников

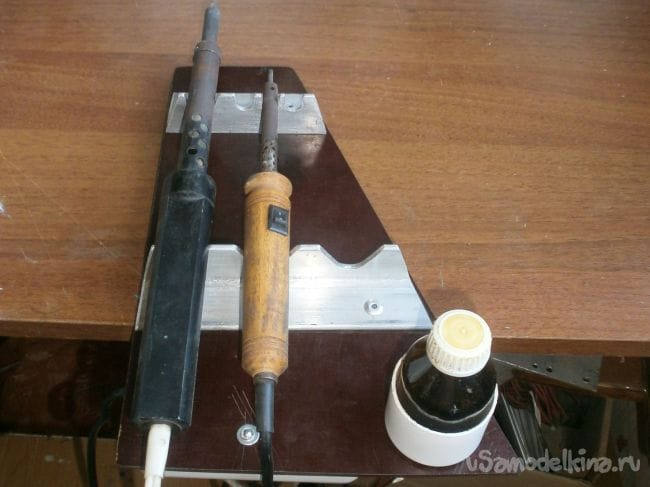

Казалось бы, подставка для паяльников готова. но первое испытание на практике показало, что шатается она достаточно сильно, и так и норовит упасть. И это – с горячими паяльниками. Совсем не дело, трезво рассудил я, и принялся думать, как модернизировать свою весьма неплохую задумку.
Подставка для паяльников

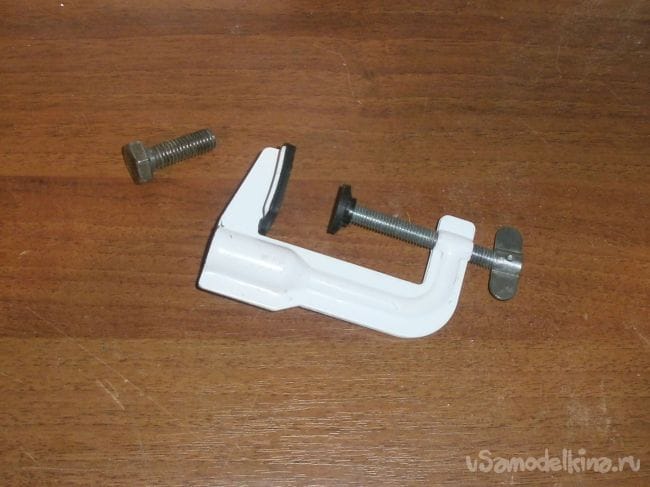

Идея пришла сама собой, когда мне на глаза попалась небольшая струбцина от древней настольной лампы. И даже крепление не пришлось придумывать, так как в ней была метрическая резьба для крепления ножки лампы.
Подставка для паяльников

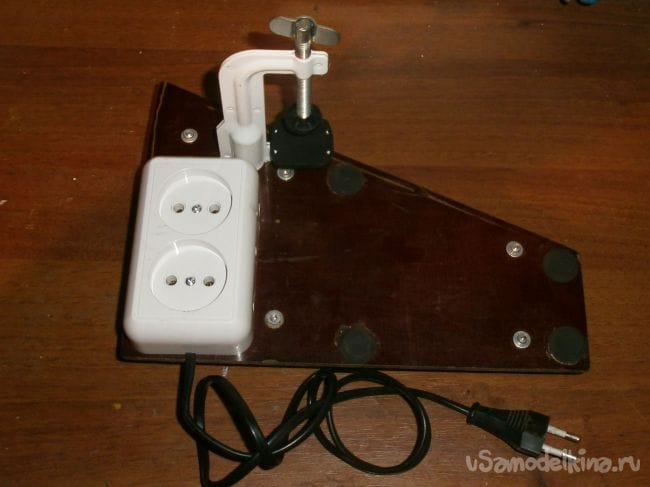

Снял с коробки розетки уголок. Пассатижи и сверло диаметром 8 мм вам в помощь, им же просверлил одно-единственное отверстие под струбцину, и закрепил её винтом.
Подставка для паяльников

Теперь точно всё, подставка для паяльников точно готова.
Подставка для паяльников

И из личного опыта скажу, что пользоваться ей в работе, очень и очень удобно.скачать dle 11.1смотреть фильмы бесплатно
