Уницикл из велосипеда своими руками

Уницикл из велосипеда своими руками

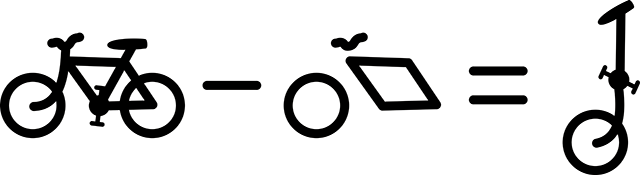

Унициклом называют одноколесные велосипеды. Для его сборки автор решил использовать старый велосипед. Унициклы бывают нескольких видов, с прямой передачей и с цепной. При использовании прямой передачи в качестве основы выступает передняя вилка, а при использовании цепной в ход идет задний треугольник. Автор же решил собрать уницикл на базе цепной передачи, что у него вышло, читаем дальше.

Материалы и инструменты для самоделки:
- старый велосипед;
- ключ, чтобы снять руль (шестигранник на 6 мм);
- разводной ключ, чтобы снять вилку;
- гаечный ключ на 15 (под колесные гайки);
- все необходимое для снятия шатунов;
- тиски (для растяжения вилки);
- ножовка по металлу или другой инструмент, чтобы резать раму;
- напильник (полукруглый);
- инструменты для размыкания цепи;
- сварка.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Процесс изготовления одноколесного велосипеда:

Шаг первый. Добываем необходимые элементы

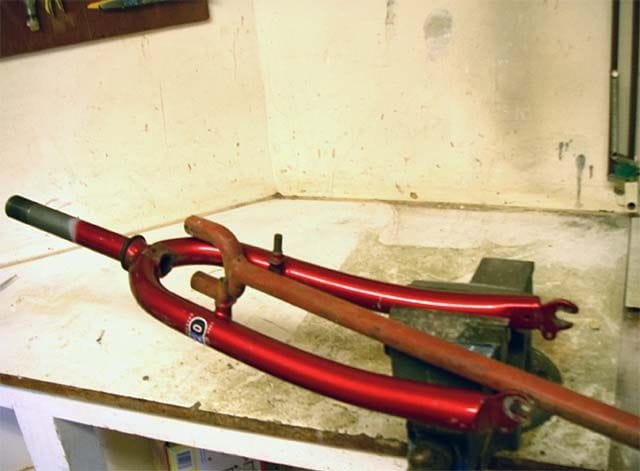

Сперва велосипед придется разобрать, а местами и разрезать, чтобы добыть необходимые элементы. Первым делом снимается вилка, ее нужно зажать в тисках. Затем берется большой рычаг (подойдет лом) и с помощью него вилка расширяется до 130 мм. Это делается для того, чтобы в нее могло зайти заднее колесо.
Уницикл из велосипеда своими руками

Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Затем нужно поработать болгаркой или ножовкой. От каретки нужно отрезать все лишнее, должна остаться только труба, на которой находится сидение. Более тщательно детали будут зачищаться позже. В итоге должны получиться две детали, из которых в будущем и будет собираться одноколесный велосипед.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Шаг второй. Подготавливаем элементы к сварке
На первом этапе два элемента рамы велосипеда нужно просто соединить между собой.
Уницикл из велосипеда своими руками

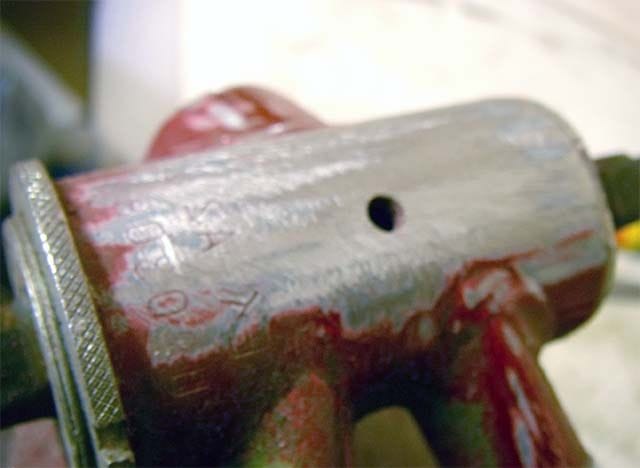

Сперва с каретки нужно счистить краску.
Уницикл из велосипеда своими руками

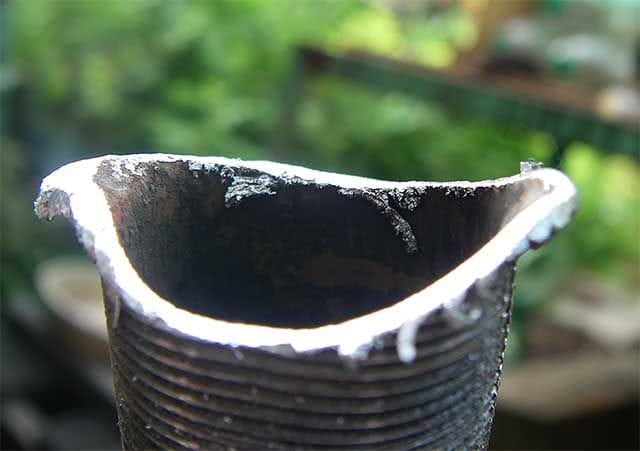

Далее берется полукруглый напильник и с помощью него в верхней части трубы нужно вырезать гнездо, чтобы оно по диаметру подходило к каретке.
Уницикл из велосипеда своими руками

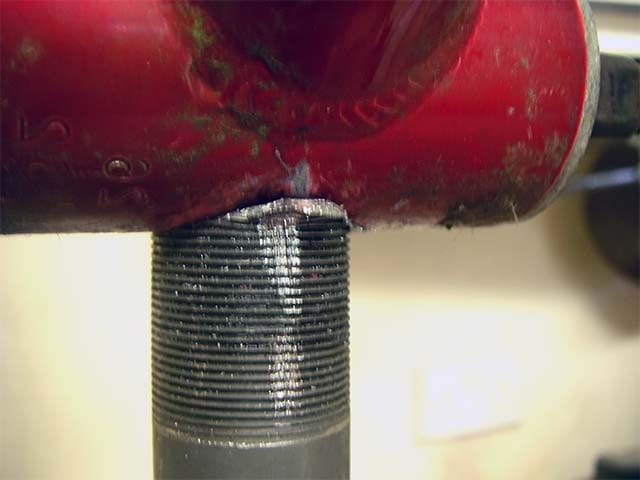

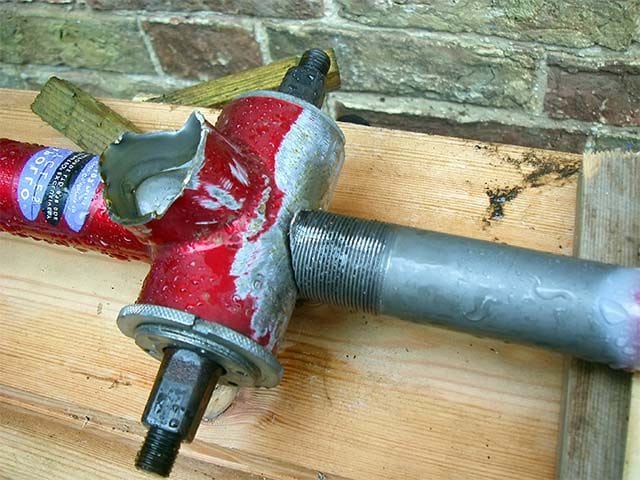

Теперь две оси нужно совместить между собой, они должны находиться на одном уровне относительно оси колеса. В итоге линия цепи должна быть прямой.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Шаг третий. Работа сваркой

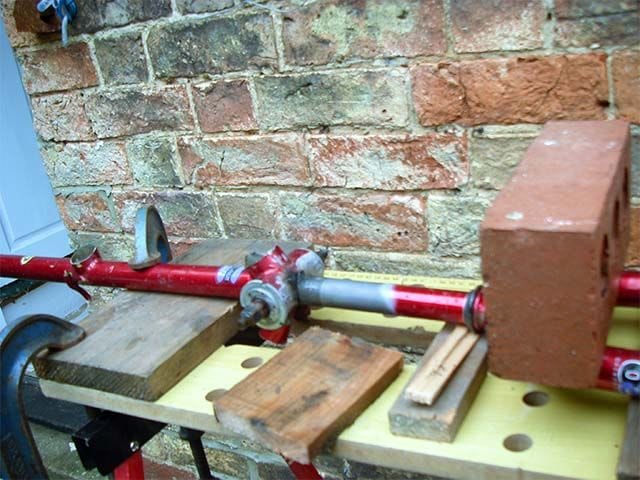

Перед тем как приступить к свариванию элементов, их нужно тщательно зафиксировать на одном уровне при помощи кирпичей и зажимов.
Уницикл из велосипеда своими руками

Уницикл из велосипеда своими руками

Сваривал автор обычной дуговой электросваркой, хотя она не очень подходит для подобных целей. Ей лучше всего заваривать отверстия.
Уницикл из велосипеда своими руками

В итоге элементы были аккуратно сварены между собой.
Уницикл из велосипеда своими руками

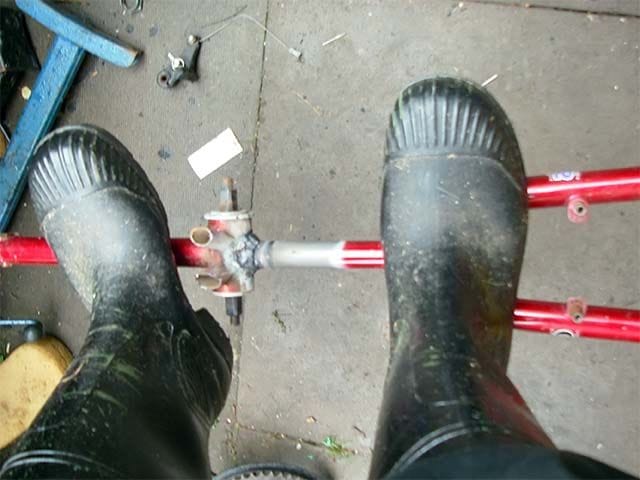

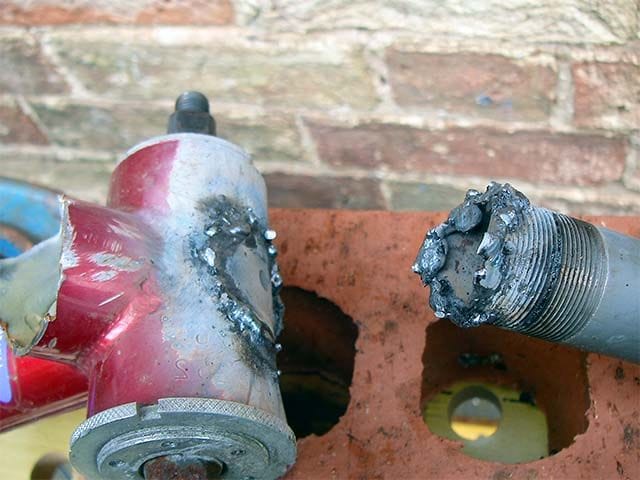

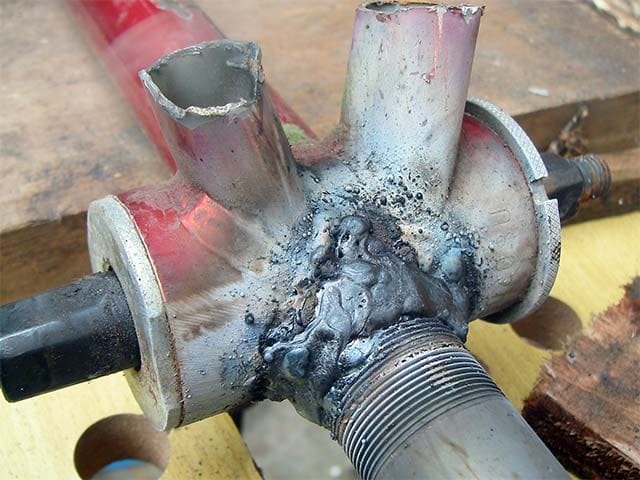

После этого нужно проверить конструкцию на прочность, для этого автор встал на конструкцию по центру, она тут же развалилась. Чтобы заново сварить детали, пришлось опять поработать напильником.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Со второй попытки сварки удалось достичь хорошей прочности конструкции.

Шаг четвертый. Изготовление звездочки (не обязательно)

Чтобы сделать фиксированную передачу, обе звездочки уницикла должны иметь одинаковое количество зубьев. В противном случае ездить на таком велосипеде будет очень тяжело.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

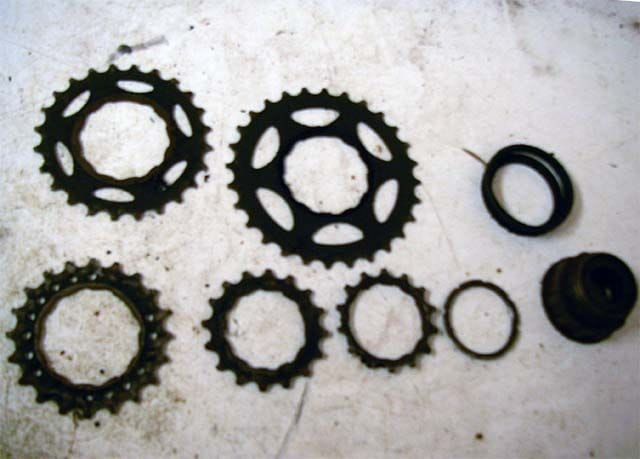

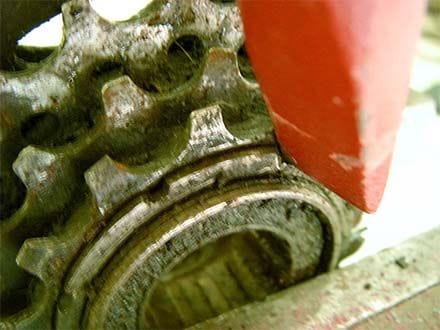

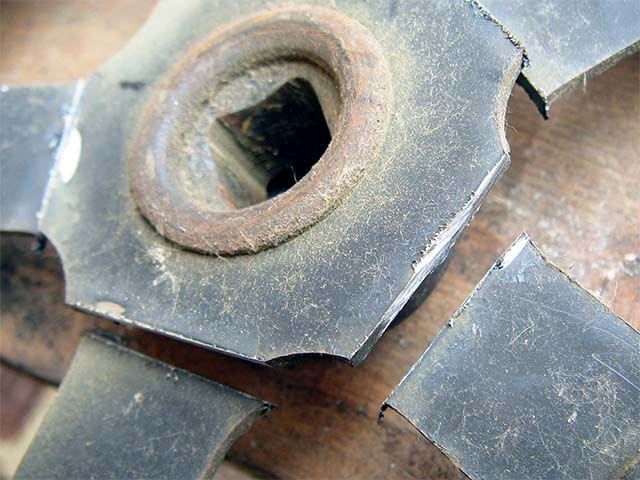

На большинстве горных велосипедах задняя самая большая звездочка имеет 28 зубьев, в то время как самая маленькая передняя имеет также 28 зубьев, в итоге получается идеальная конструкция, не требующая больших доработок. У автора же спереди было установлено только две звездочки, поэтому пришлось немного помучиться.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

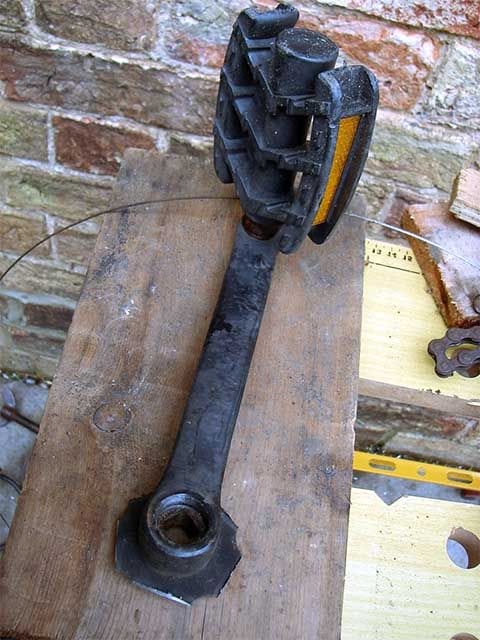

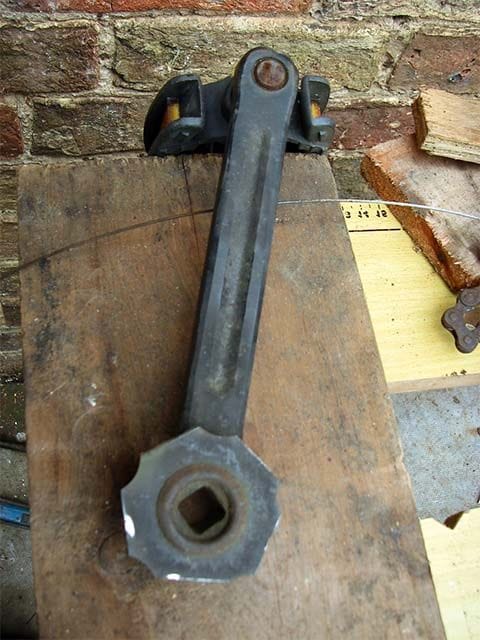

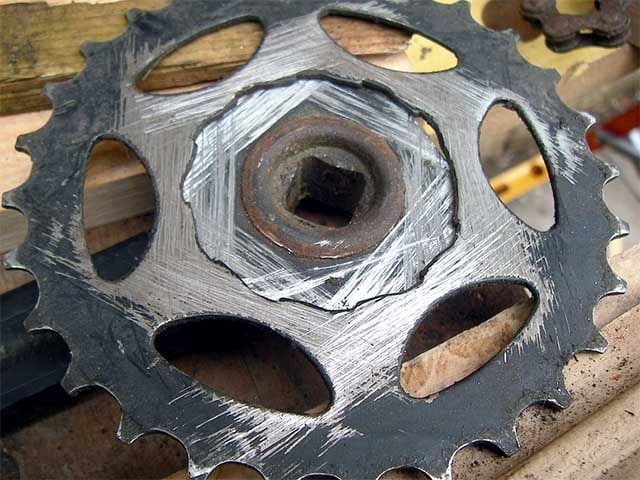

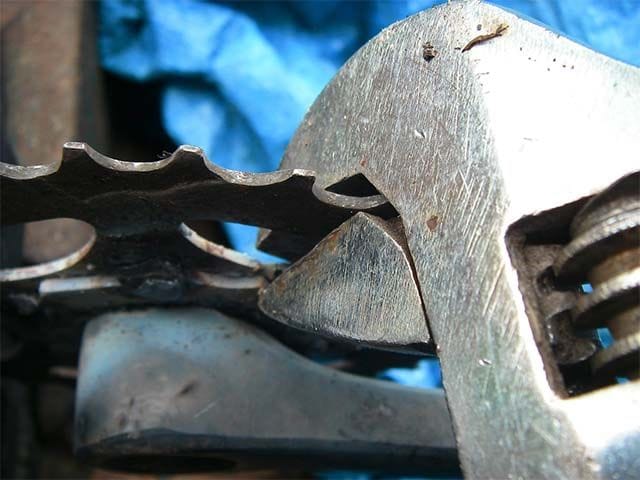

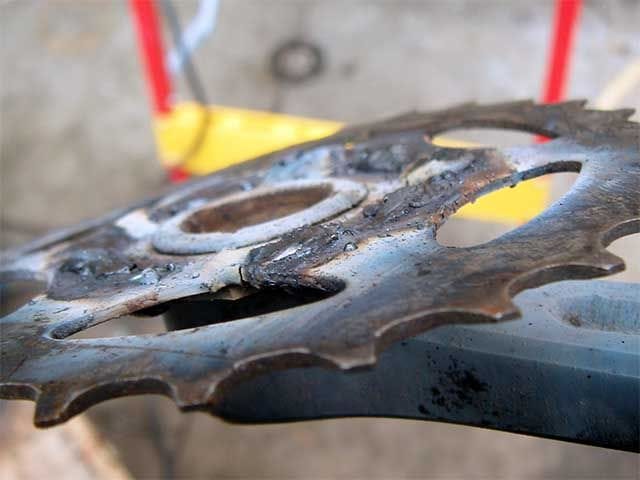

В итоге с другого велосипеда была снята задняя самая большая звездочка и приварена к шатуну. При сварке есть диск деформации, автор боролся с этим при помощи разводного ключа.
Уницикл из велосипеда своими руками

Шаг пятый. Как сделать фиксированную передачу

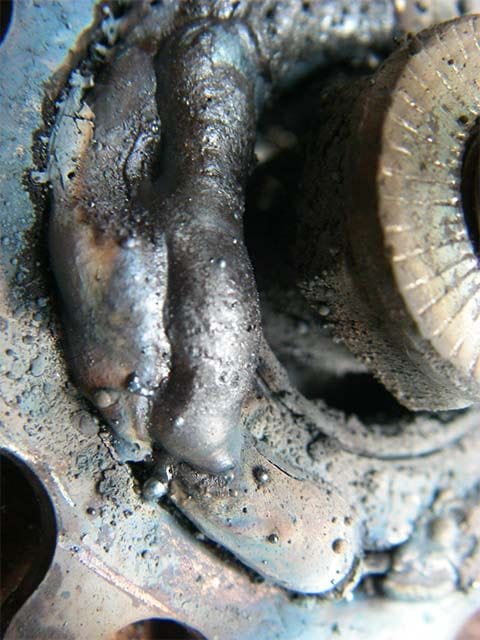

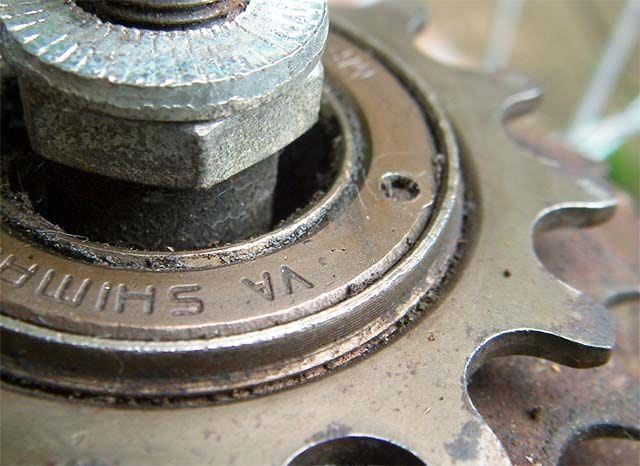

Уницикл отличается от обычных велосипедов тем, что у него отсутствует трещотка. Чтобы ее заблокировать, автор использовал сварку. Но есть и более аккуратные способы это сделать.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Шаг шестой. Устанавливаем цепь

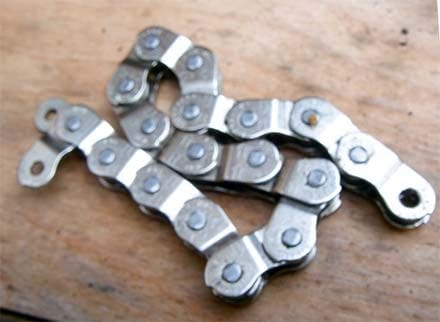

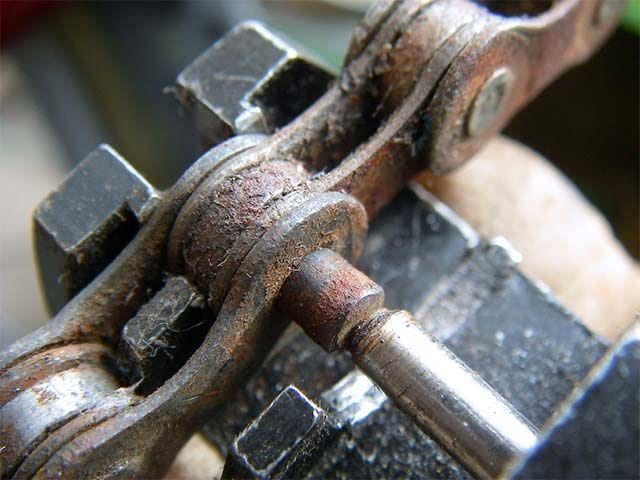

Цепь нужно будет укоротить, но у автора вышло так, что размер оказался неточным на половину звена. В такой конструкции даже половина звена может сыграть ключевую роль, цепь будет либо плохо натянута, либо ее и вовсе не удастся установить.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

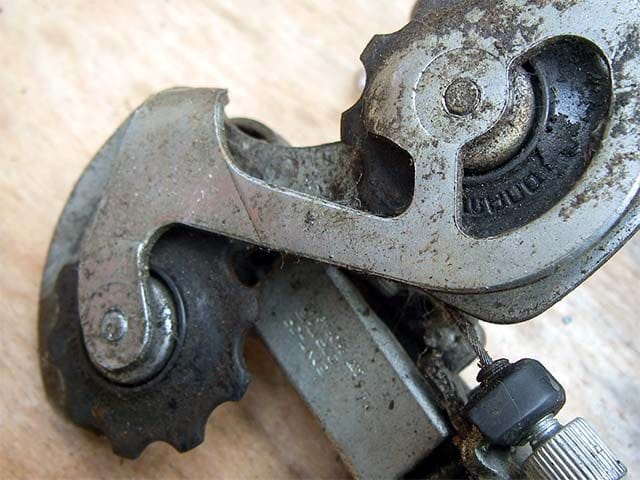

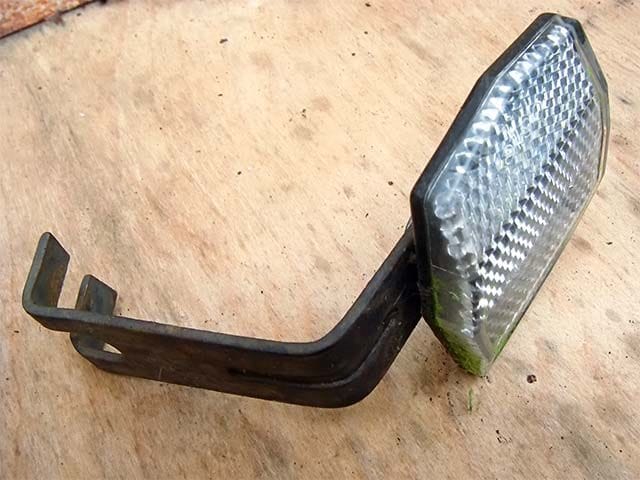

Автор пробовал сделать некий натяжитель на базе старого переключателя передач и крепления отражателя, но такая конструкция не сработала. Любые попытки стабилизировать цепь приводили к тому, что она слетала.
В итоге нужно было переделать переднюю вилку таким образом, чтобы цепь можно было натянуть.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Шаг седьмой. Создание регулируемого дропаута

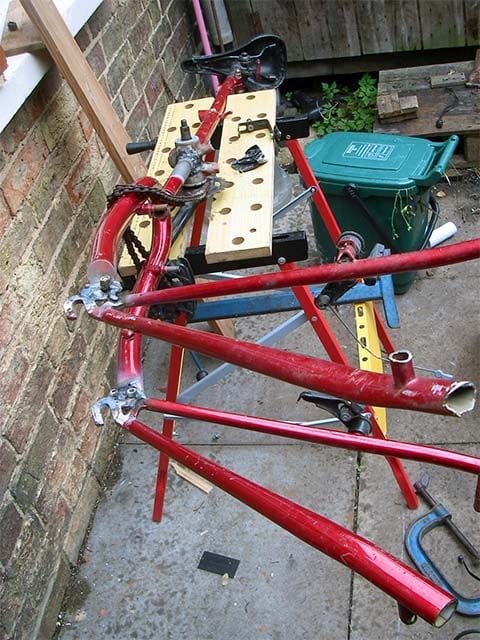

Чтобы цепь можно было натягивать, автор решил установить на переднюю вилку дропауты с задней вилки. Чтобы перед сваркой надежно зафиксировать их к раме, автор использовал боты с гайками. Далее они привариваются вместе с болтами к раме.
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками
Уницикл из велосипеда своими руками

Шаг восьмой. Заключительный этап. Тестирование самоделки
Несмотря на хорошее натяжение цепи у автора все равно продолжала слетать цепь. Причина этого так и не была найдена. Вероятно, это было из-за деформации звезды, а может быть, зубцы на разных звездах не совпадали. В общем, решена проблема была установкой новой ведущей звезды на 28 зубьев от старого велосипеда.
Уницикл из велосипеда своими руками

По словам автора, уницикл получился вполне рабочим и оправдал надежды. Конечно, этот транспорт является довольно опасным и самым неприятным является падение вперед. Автор же при тестировании чуть не упал на спину. Он это объяснил не подходящим типом сидения для этого вида транспорта.скачать dle 11.1смотреть фильмы бесплатно
