Гуманная мышеловка из обычной оцинкованной жести

Гуманная мышеловка из обычной оцинкованной жести


Для изготовления нашей мышеловки понадобится:
1) Оцинкованная жесть.
2) Ножницы по металлу.
3) Плоскогубцы.
4) Парочка сверел (на 8-10 мм. и на 2-3 мм. )
5) Каленую проволочку (для изготовления откидывающей пружинки).
6) Клепочник.
7) Напильник.

И так приступим.

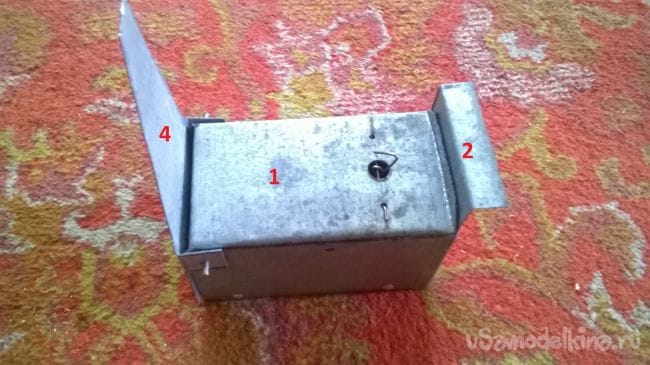

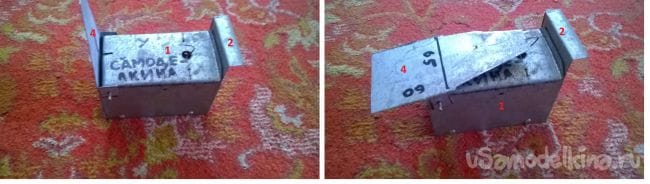

Мышеловка будет состоять из четырех основных частей:
1. Корпус мышеловки.
2. Заглушка сьемная (при снятой заглушки насаживается приманка).
3. Донышко.
4. Захлопывающаяся откидная дверка.

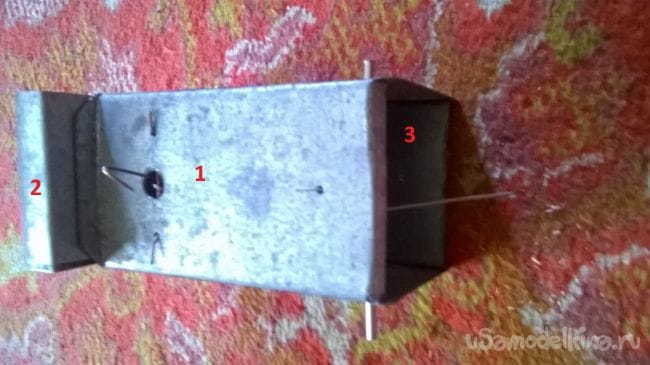

Для удобства я на каждой фотографии пометил каждую деталь своим номером.

Начинаем с корпуса.№1.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

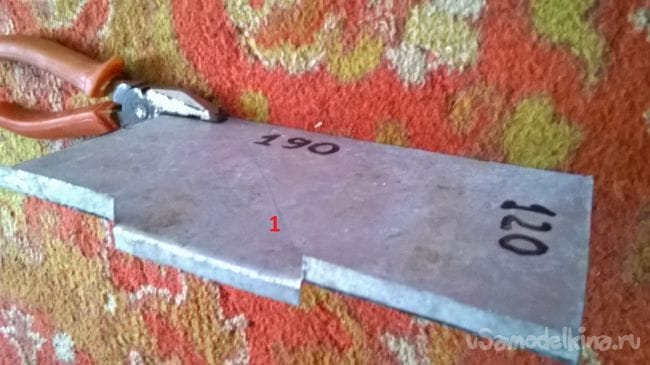

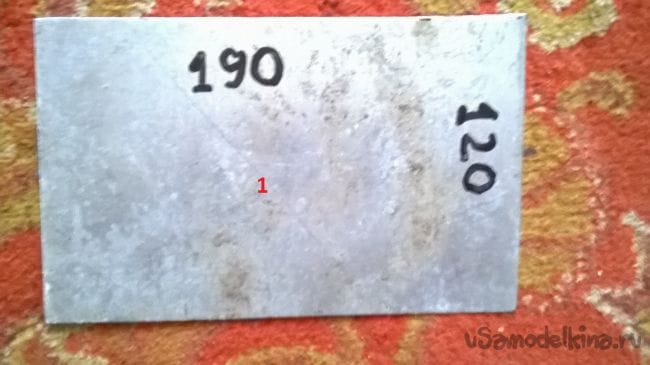

Вырезаем из жести заготовку размером 190 на 120 мм.
Гуманная мышеловка из обычной оцинкованной жести

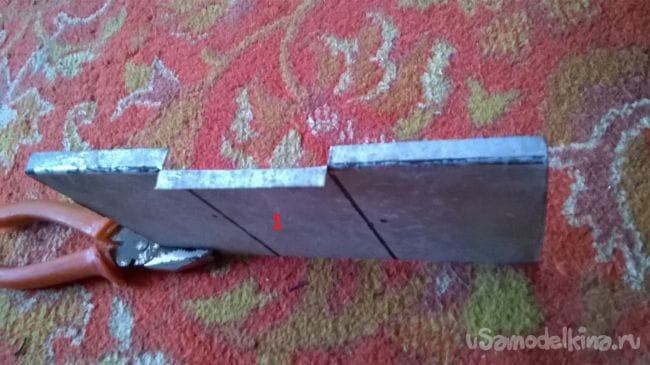

Разделяем ее на три равные части (по стороне которая имеет 190 мм.).

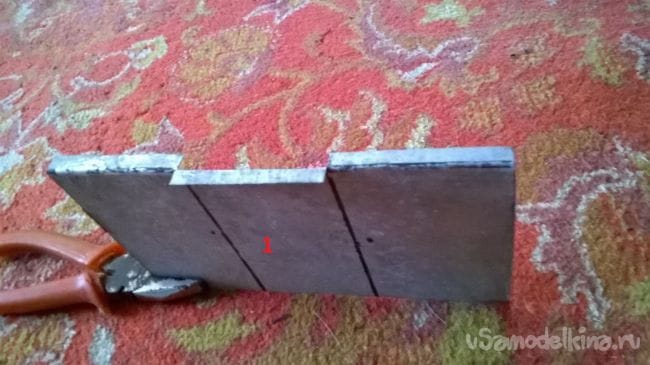

На центральной размеченной части, отмеряем по 10 мм. Прорезаем ножницами.

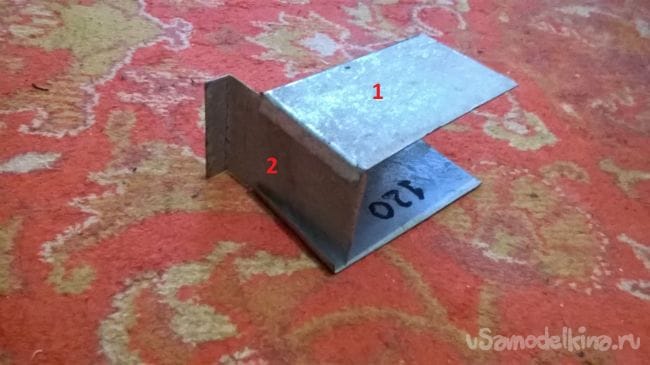

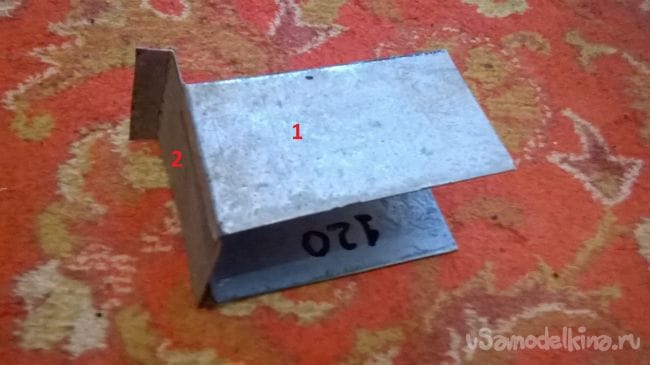

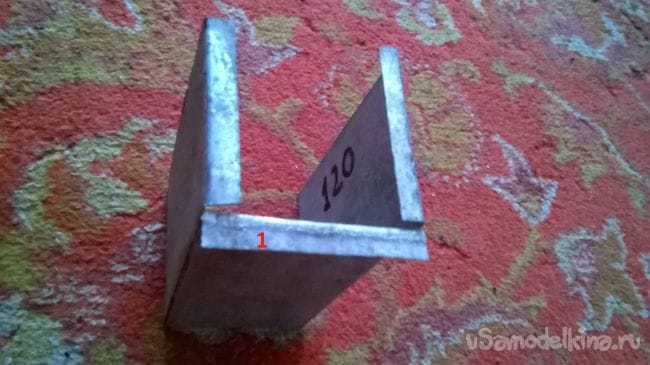

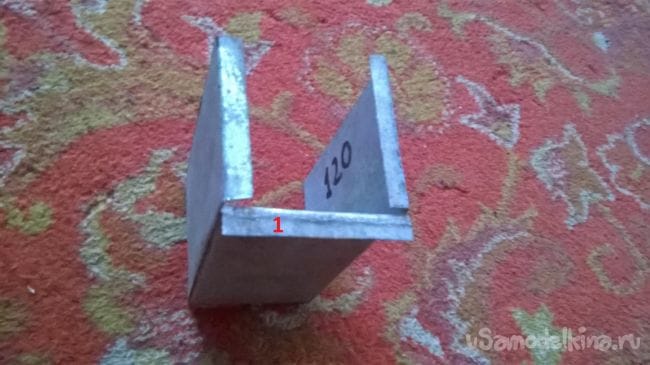

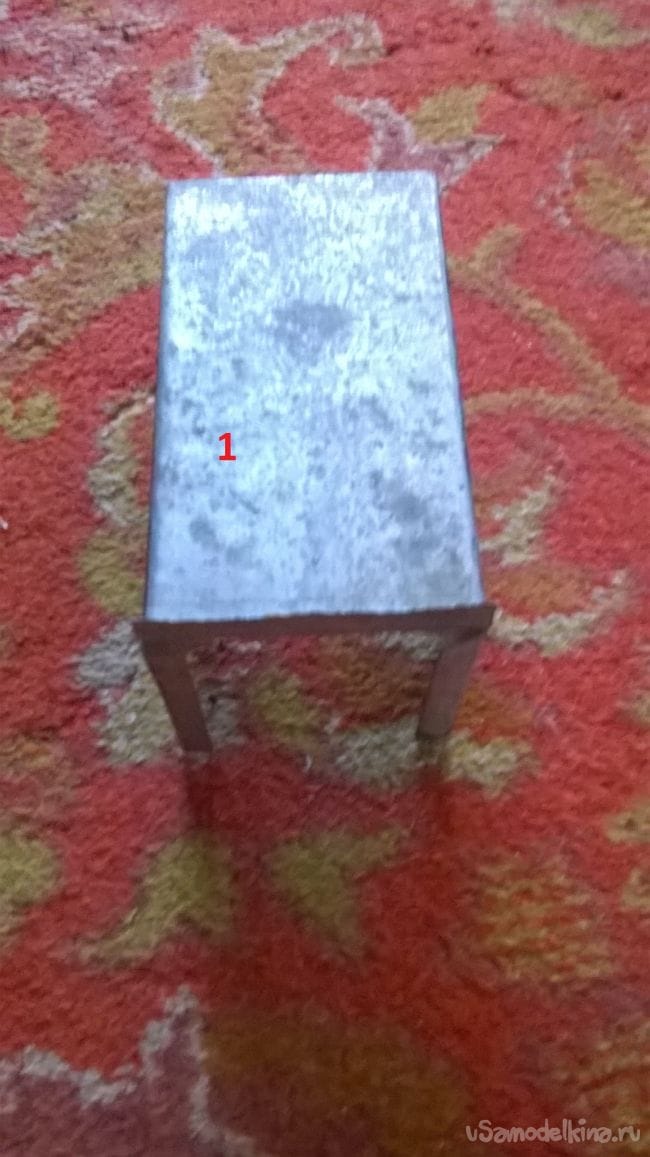

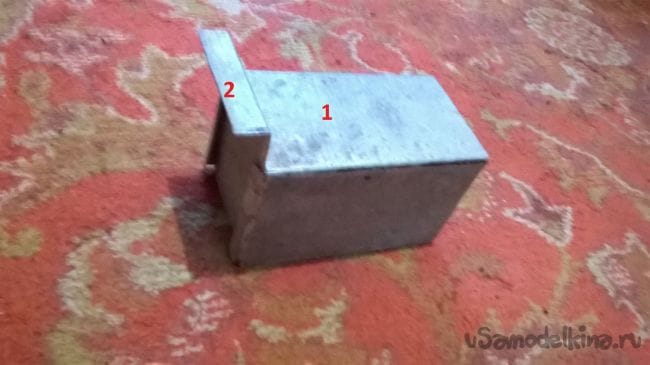

Дальше сгибаем заготовку как показано на фотографиях.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести


Заглушка съемная. №2.

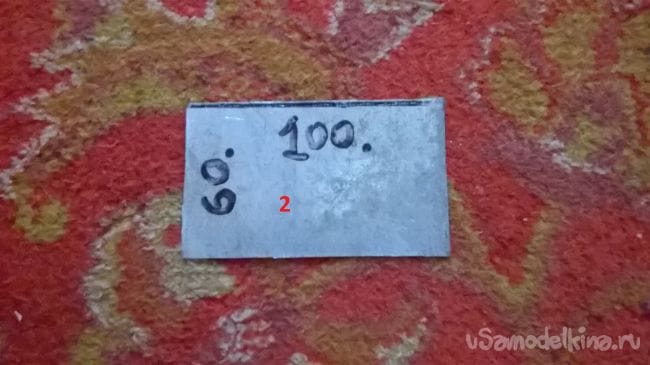

Вырезаем заготовку размером 100 на 60 мм.
Гуманная мышеловка из обычной оцинкованной жести

С одного края сгибаем ,отступив примерно от 15 до 30 мм. полосу под 90 градусов, (изгиб нужен для вытаскивания заглушки из корпуса).

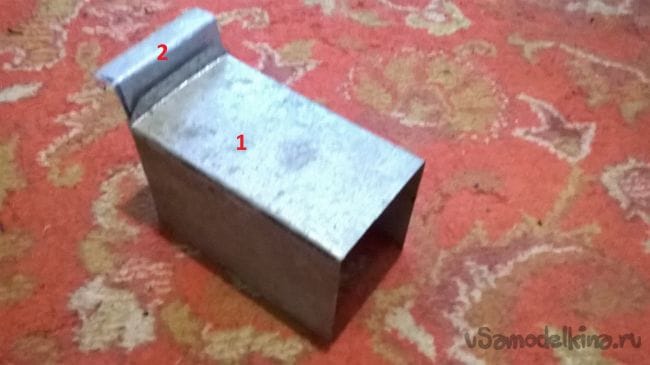

Подгоняем заглушку так- чтоб она свободно проходила в пазы корпуса.
Только не перестарайтесь, она не должна сильно болтаться.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести


Донышко. №3.

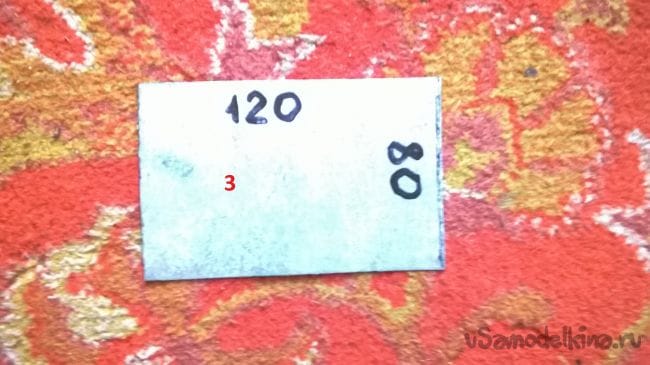

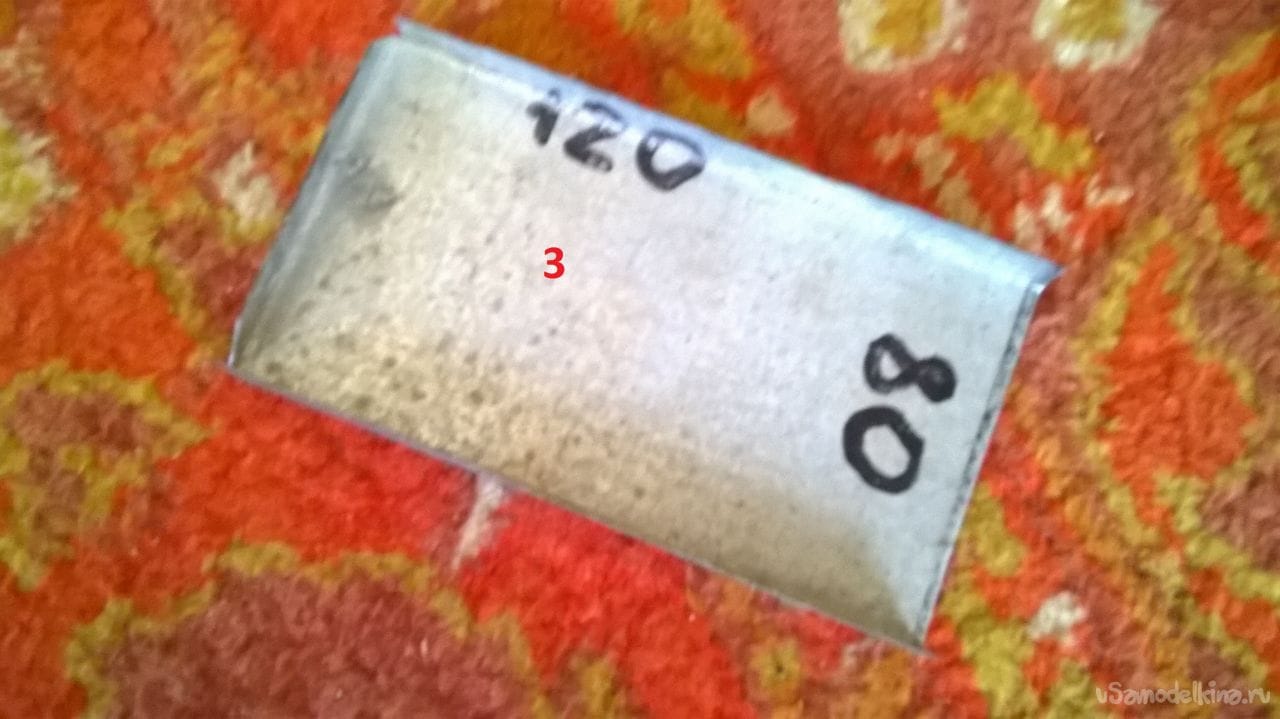

Вырезаем заготовку 120 на 80 мм.
Гуманная мышеловка из обычной оцинкованной жести

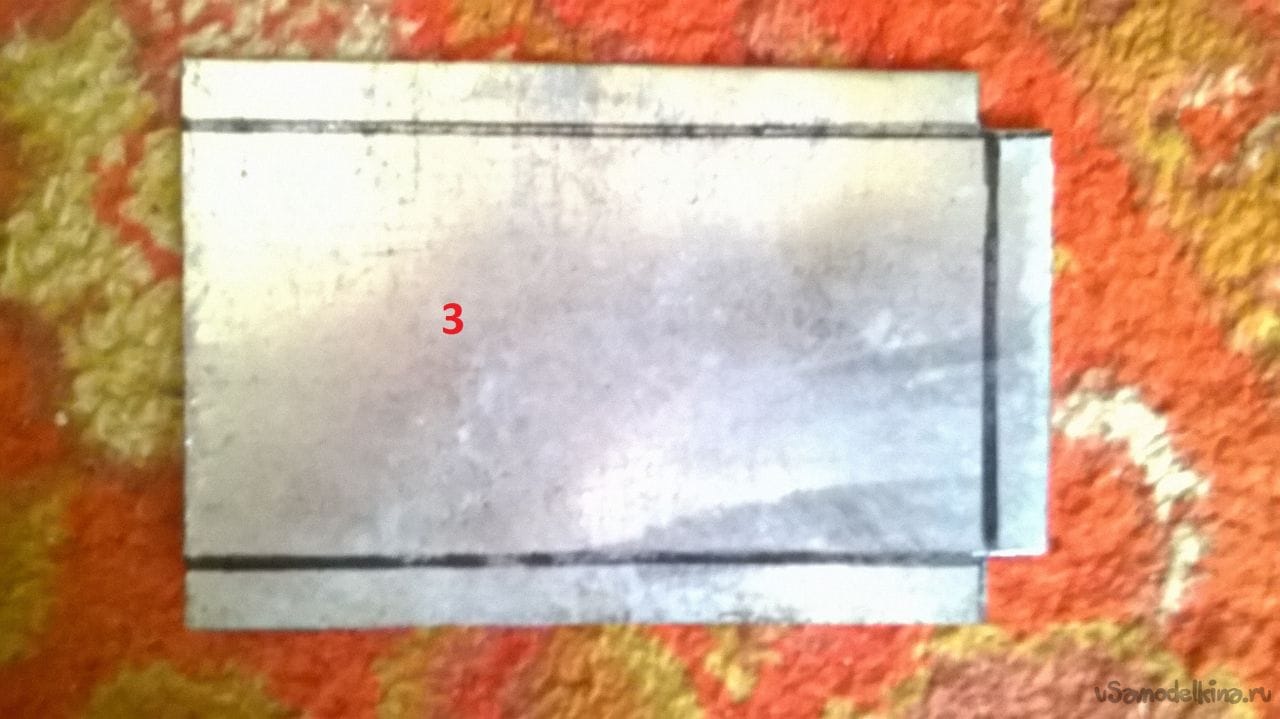

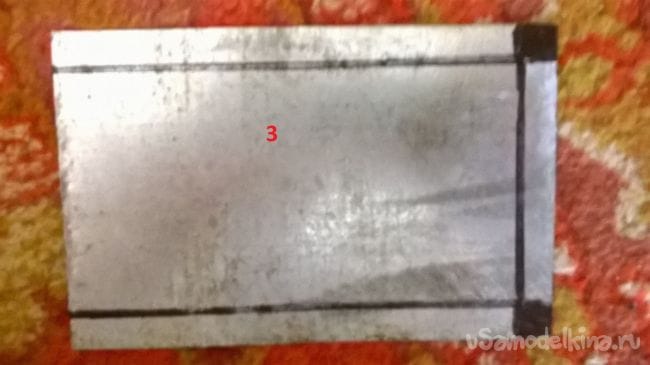

С трех сторон маркером отмечаем по 10 мм.
Уголки которые я затемнил, отрезаем ножницами.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

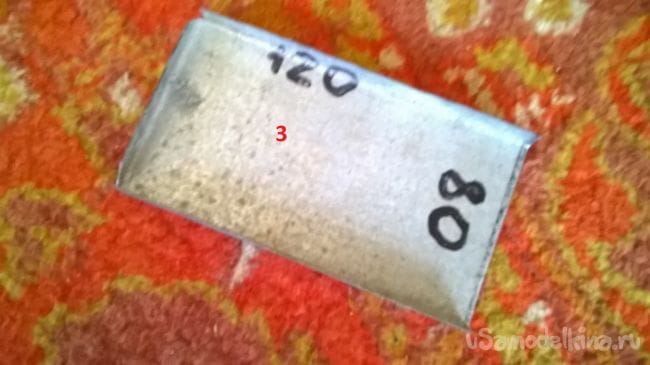

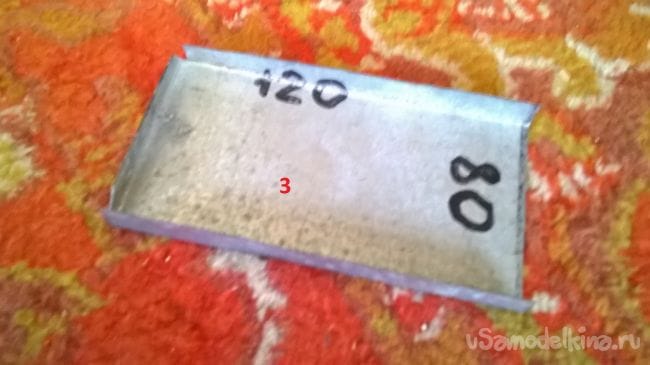

Теперь сгибаем по размеченным линиям (все в одну сторону).
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

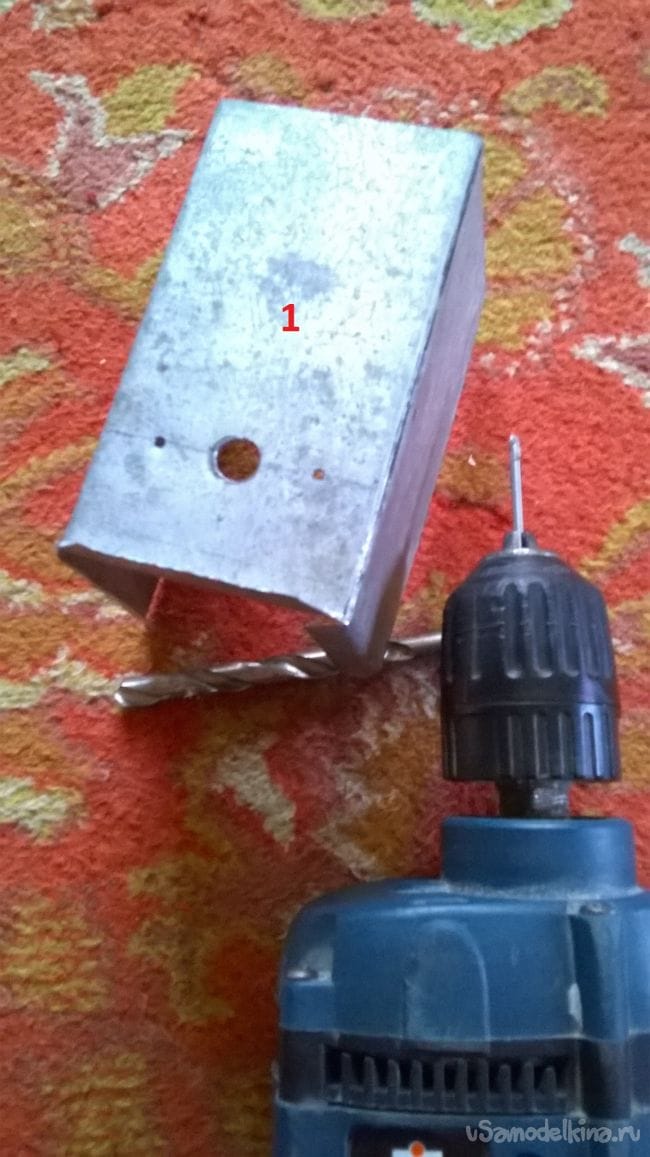

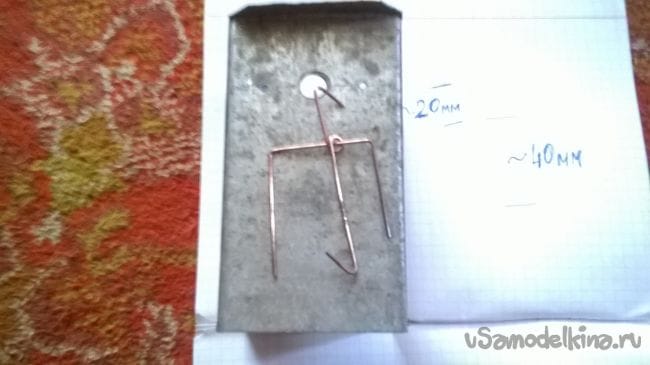

В крышке отступив от края 20 мм, и разделив пополам ,просверливаем отверстие диаметром от 8 до 10 мм.
Также отступив от большего отверстия еще по 20 мм, сверлим еще два отверстия диаметром по 2 мм.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

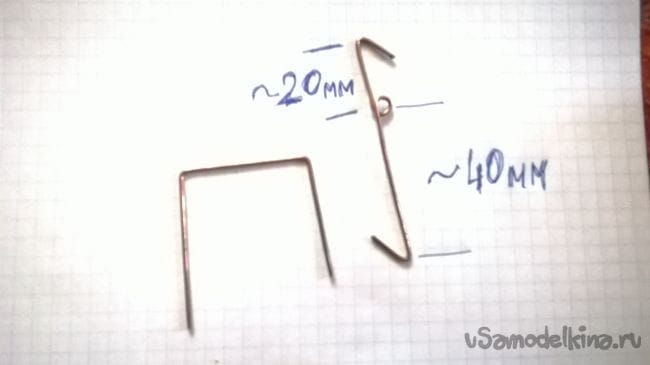

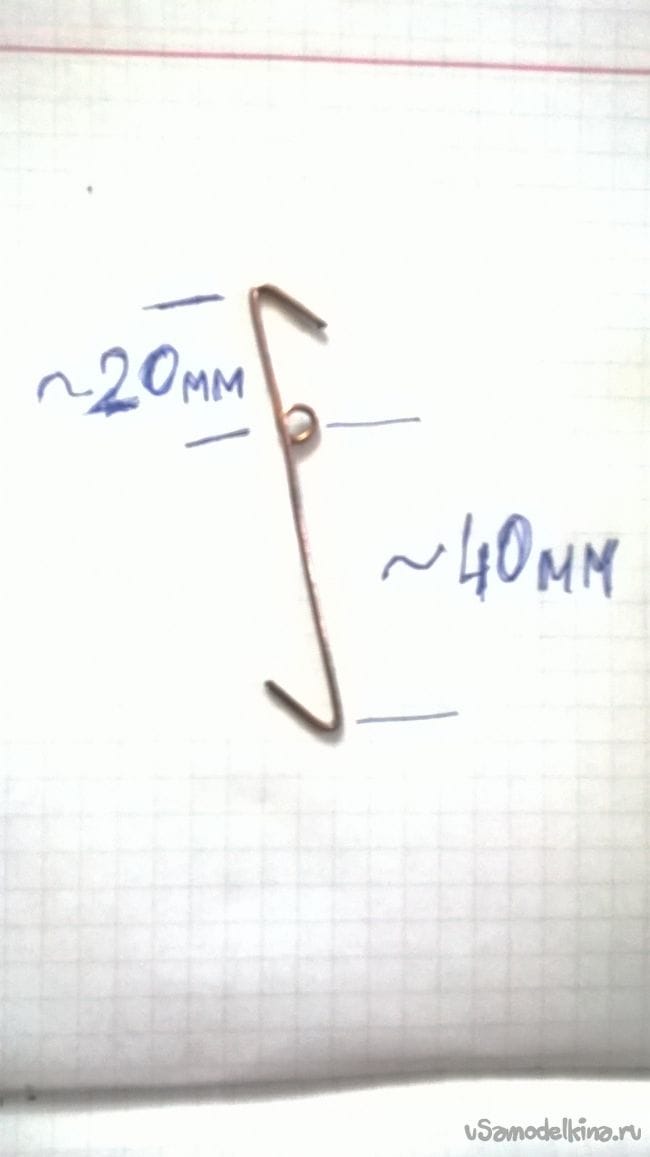

Готовим крючок для приманки.
Можно использовать любую проволоку, необязательно каленую.
Гуманная мышеловка из обычной оцинкованной жести

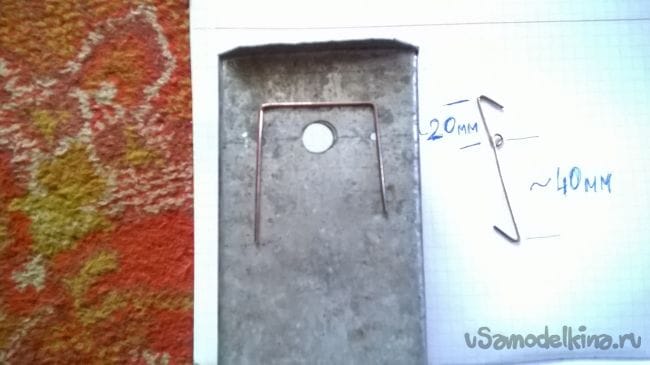

И подготавливаем из той же проволоки П-образную скобу (по размерам подходящую под отверстия).
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

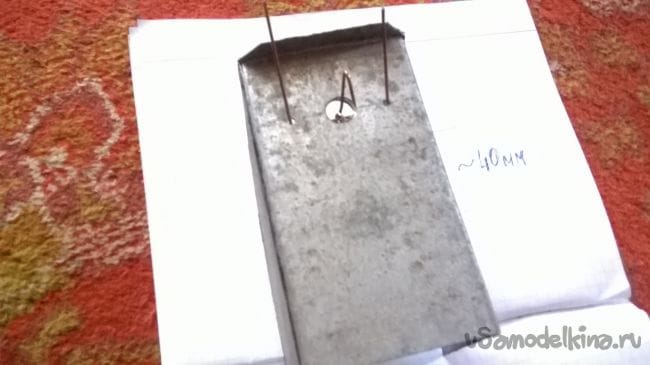

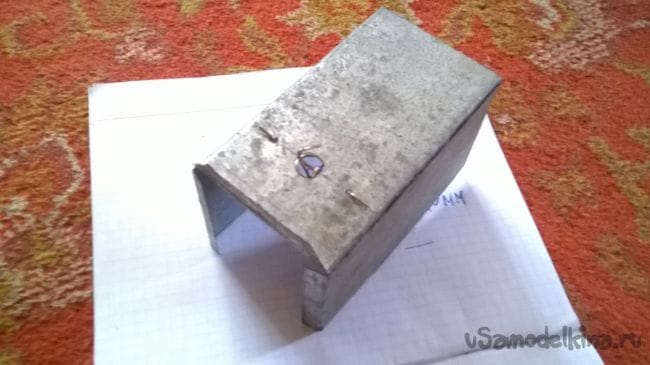

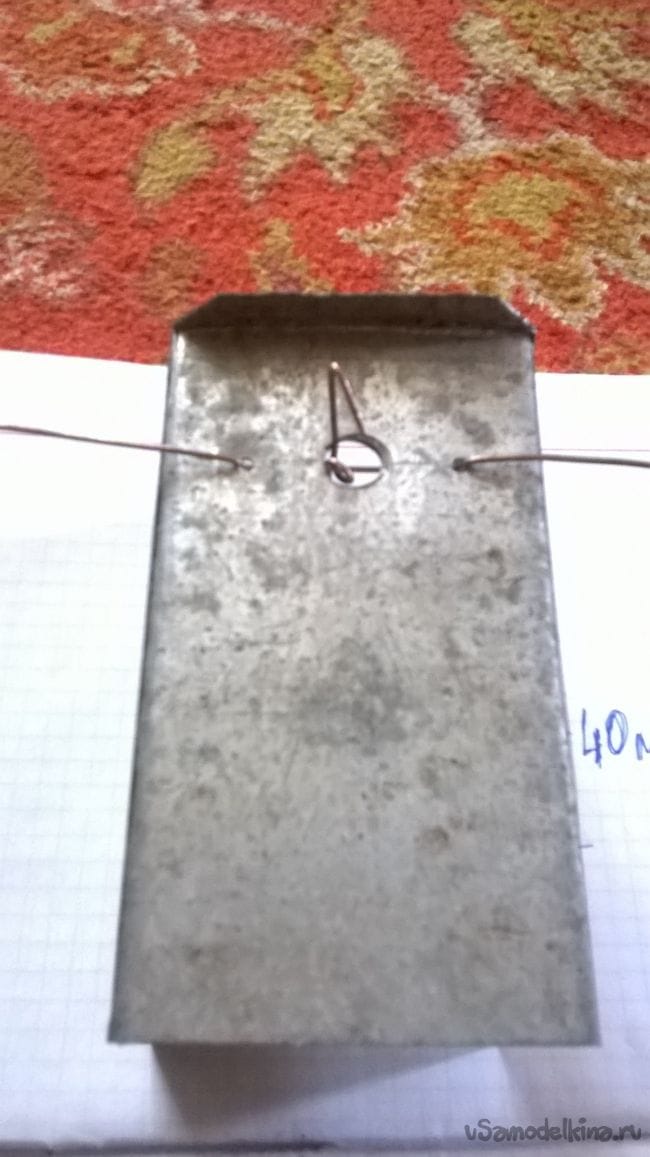

Вдеваем крючок в скобу и фиксируем на корпусе.
Крючок покороче должен быть сверху, а по длиннее заходить внутрь.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

Откусываем излишки и загибаем концы проволоки
Гуманная мышеловка из обычной оцинкованной жести

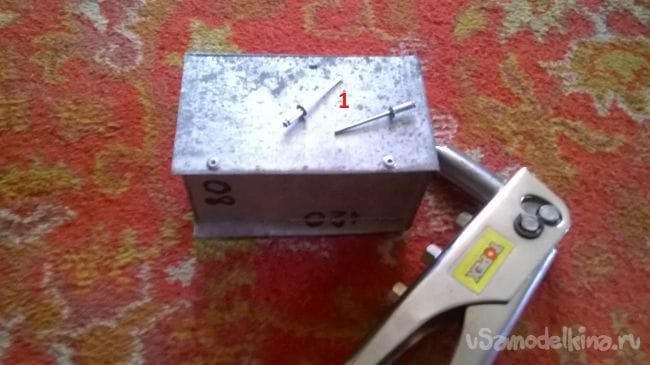

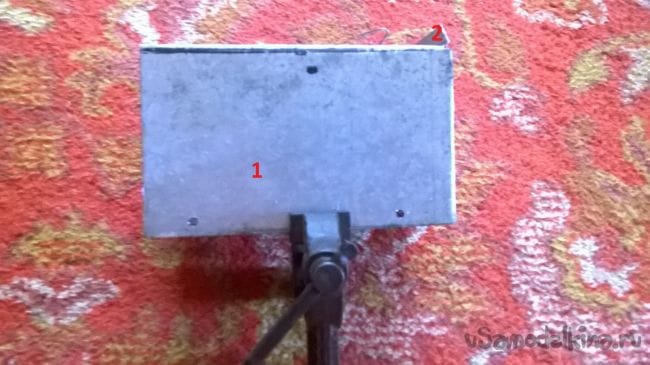

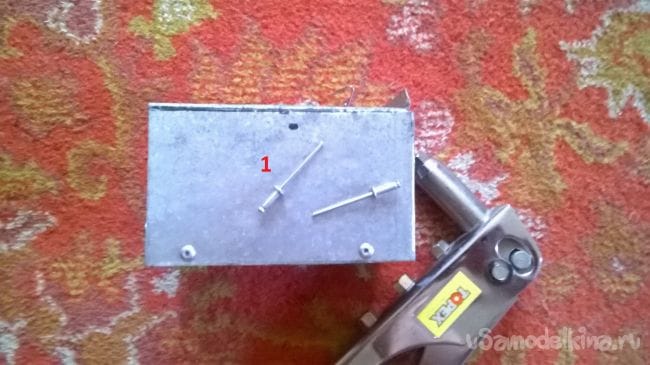

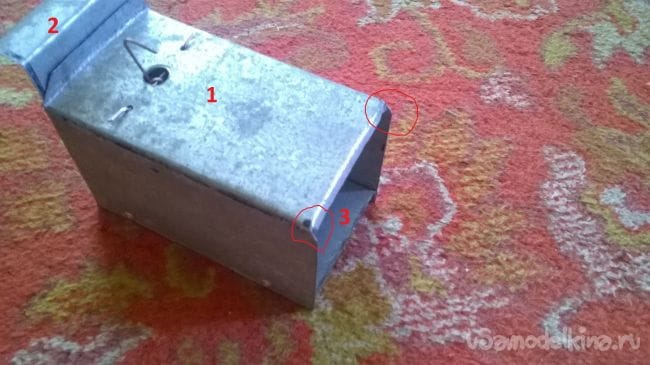

Теперь можно соединить корпус и донышко.

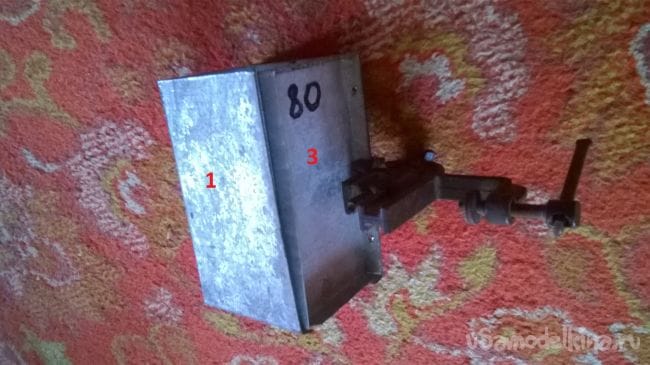

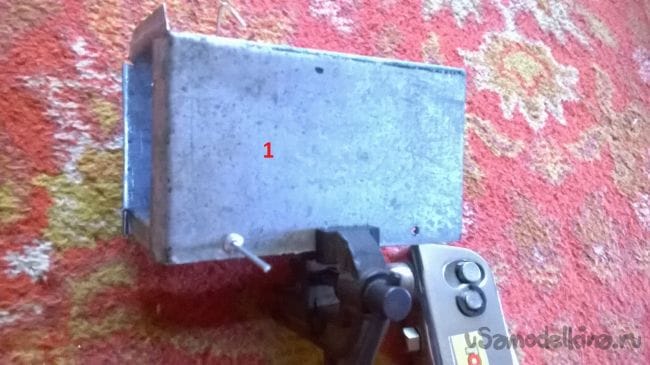

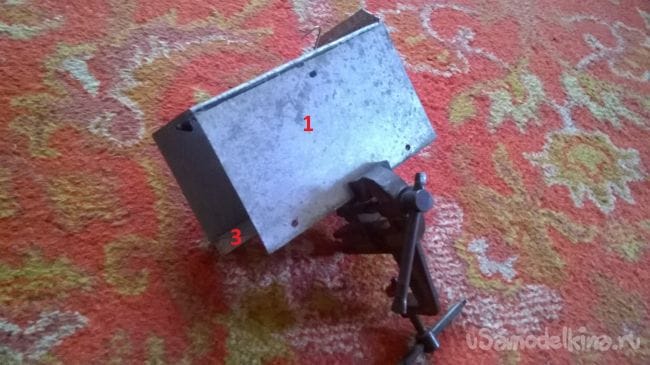

Я воспользовался маленькими тисочками для удобства.
Прижав вмести корпус и дно, я просверлил два отверстия по 3 мм, просто у меня заклепки такого размера.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести


Подошло время к захлопывающейся дверки. №4.

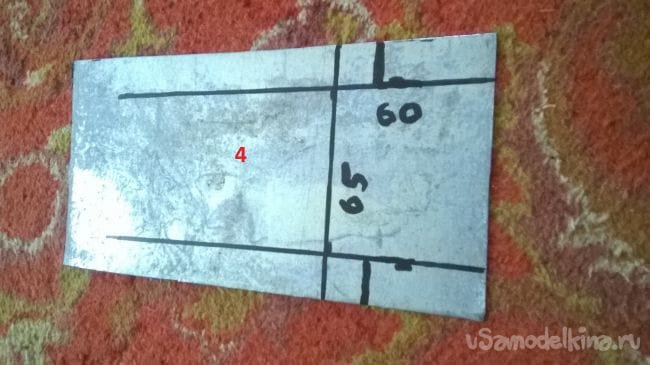

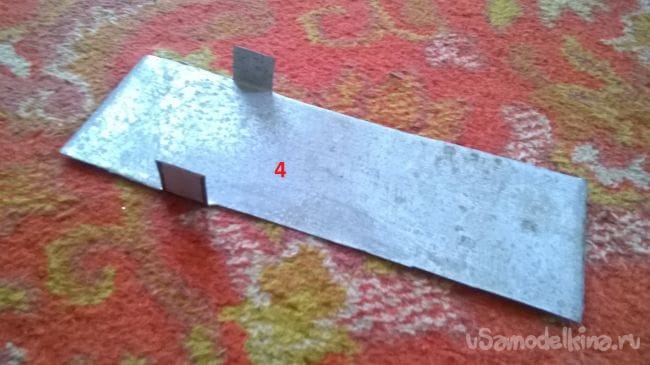

Вырезаем кусок 95 на 200 мм.

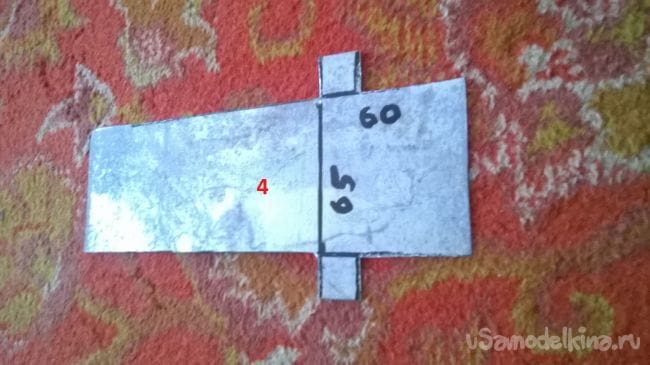

Размечаем следующее....
Гуманная мышеловка из обычной оцинкованной жести

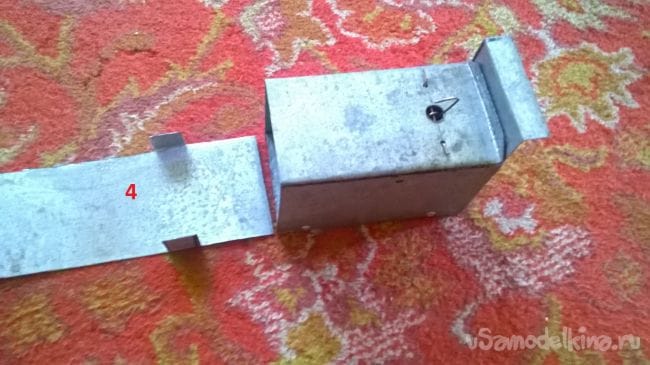

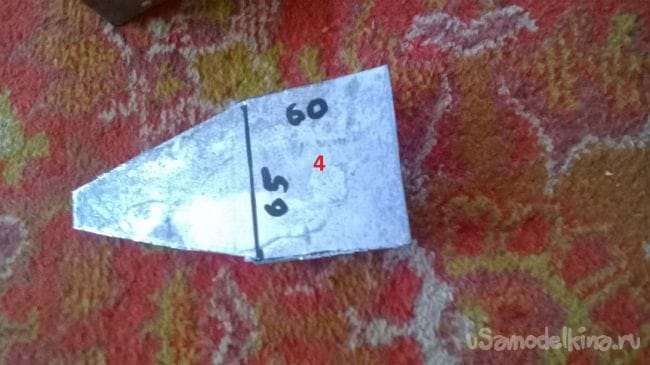

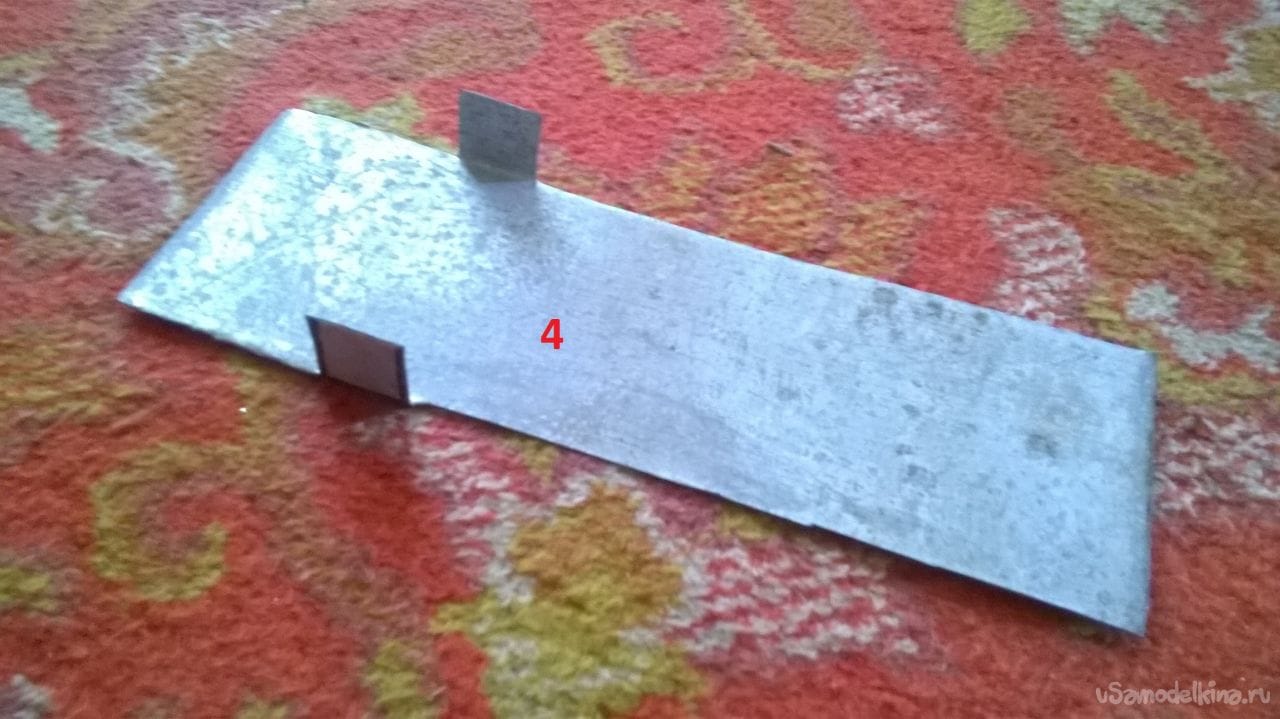

Аккуратно обрезаем лишнее, и сгибаем как на фото.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

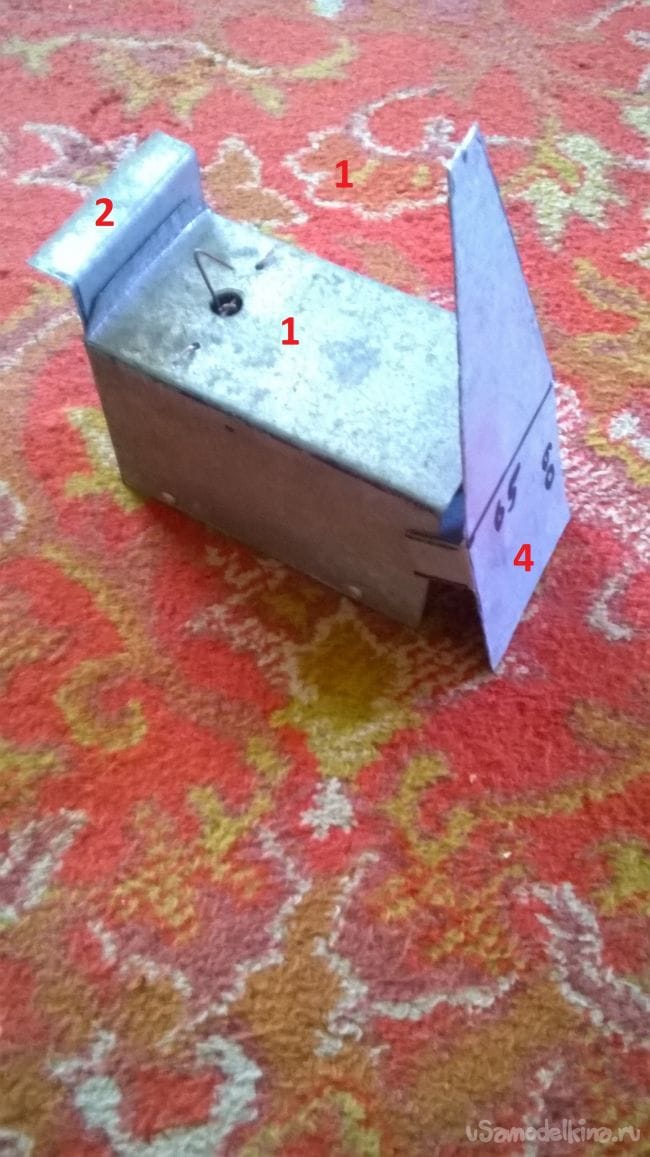

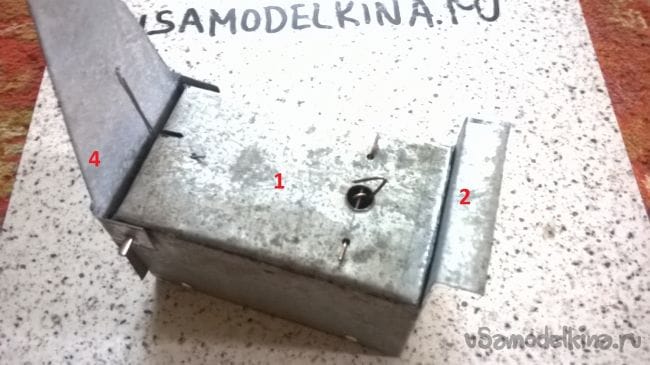

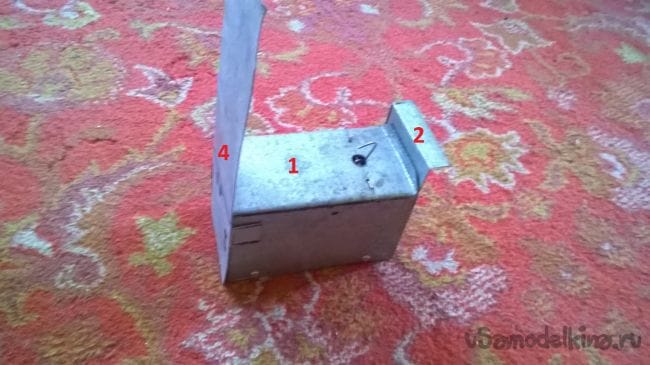

Подгоняем к корпусу (дверка должна открываться и закрываться свободно).
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

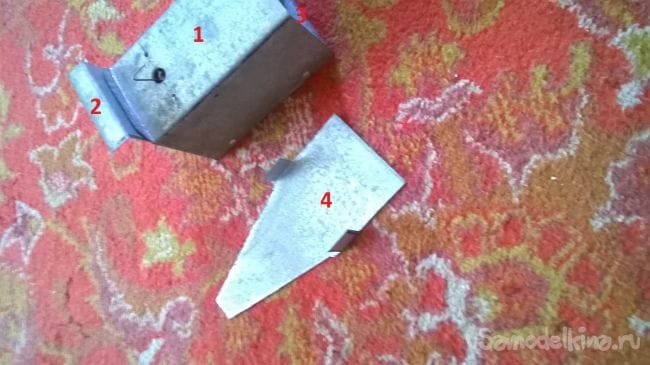

Затем срезам под углом небольшие косынки.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

С лицевой стороны в верхних углах прорезаем линии глубиной 5 мм.
И сгибаем кусочек в внутрь.
Гуманная мышеловка из обычной оцинкованной жести

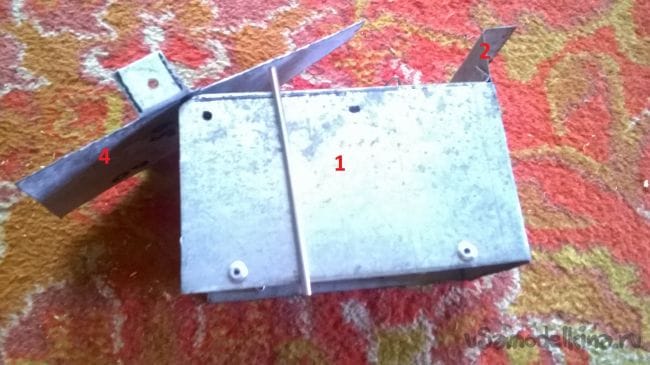

Прижав дверку к корпусу , просверливаем отверстия в ушках дверки и корпусе.С обоих сторон.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

Вставляем штырек и проверяем свободность хода дверки.
Если надо то подгоняем все до свободного открывания.
Гуманная мышеловка из обычной оцинкованной жести

Также и срезаем лишний кусок жести. Подогнав верхний конец по длине к крючку.
Так чтоб крючком можно было зацепить дверку.
Гуманная мышеловка из обычной оцинкованной жести

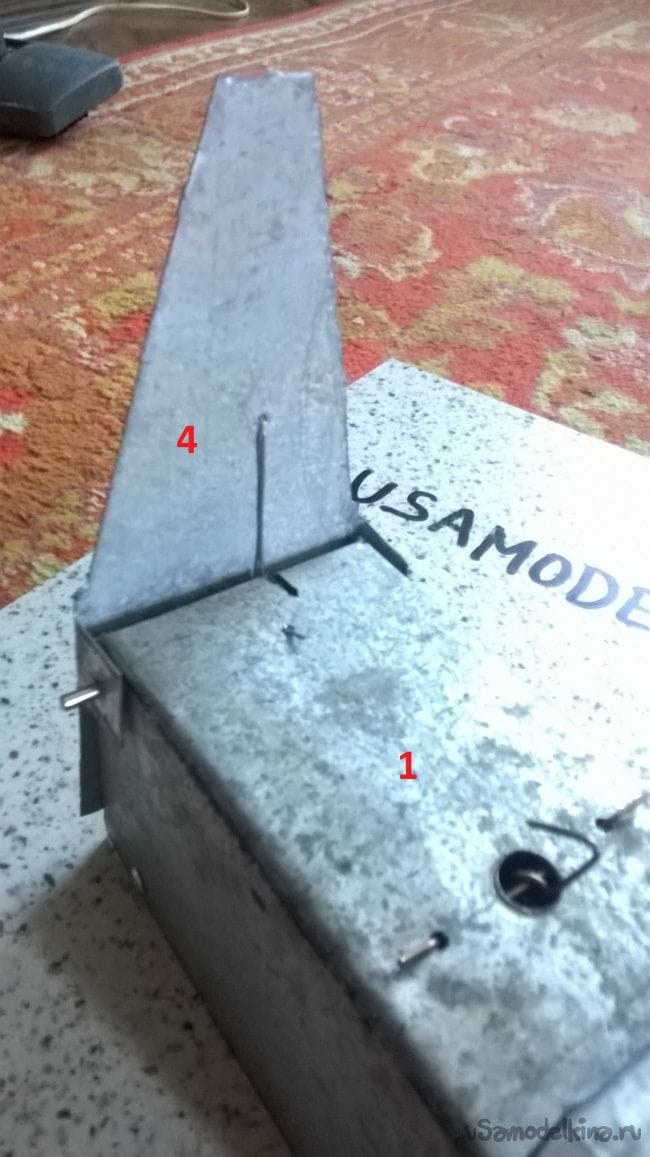

Займемся пружиной для дверки.

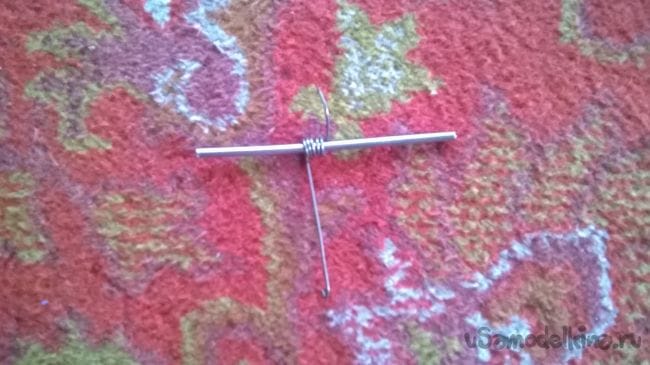

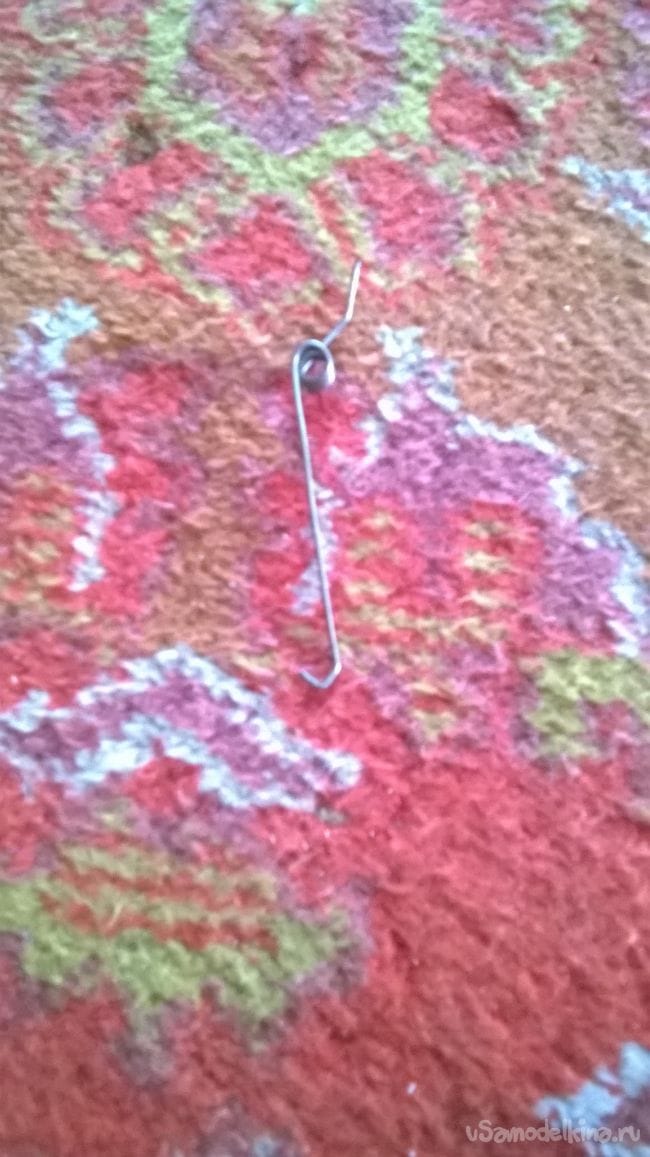

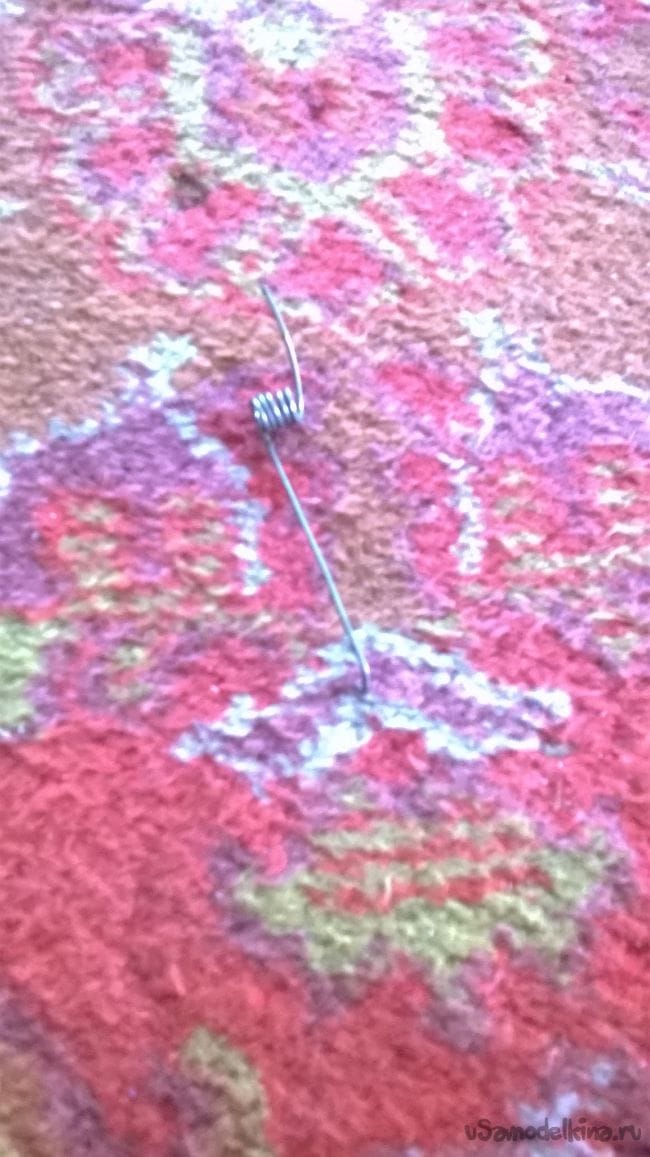

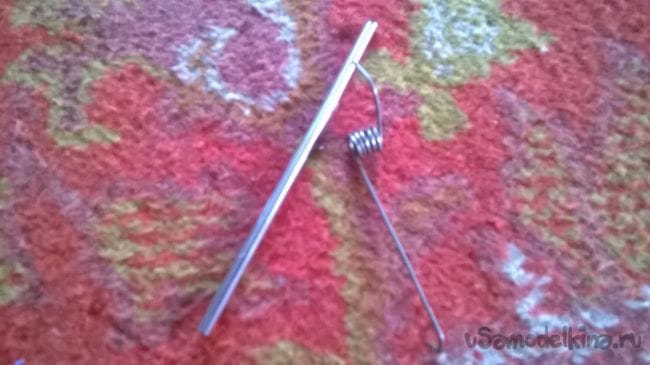

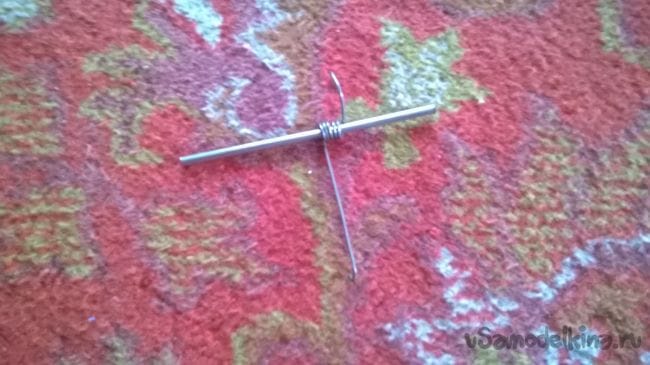

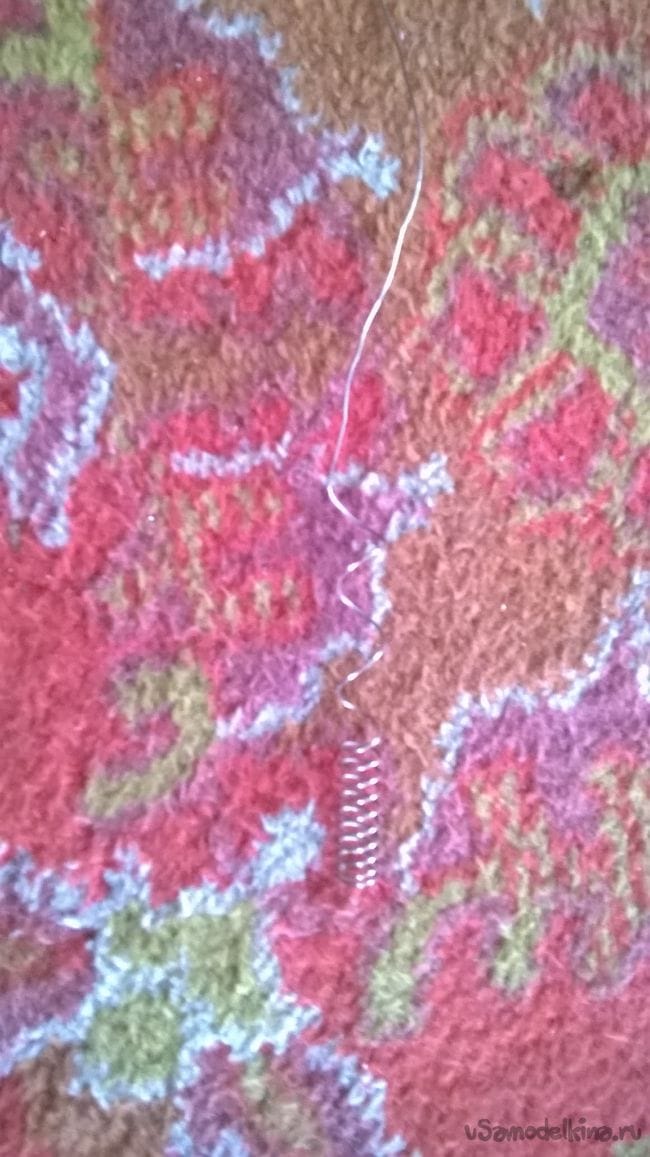

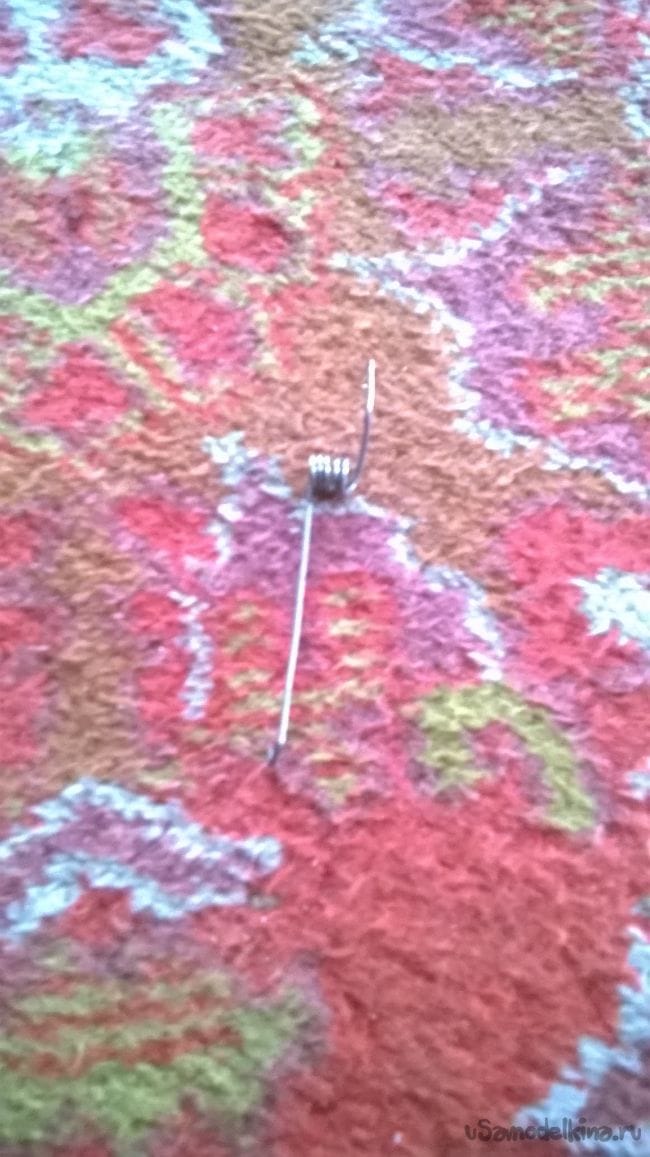

Я нашел у себя старенькую пружинку, выровнял ее, а затем скрутил что-то такое.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

Наживил на штырь.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

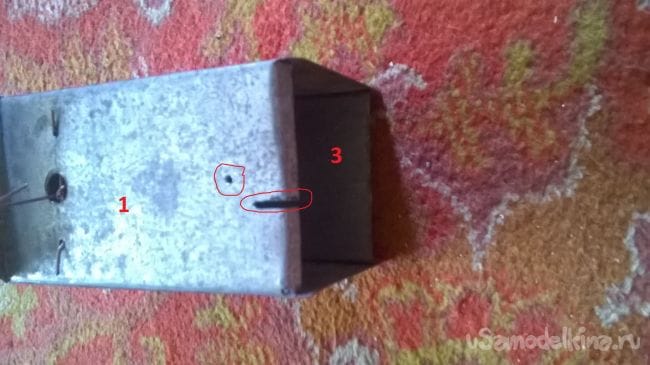

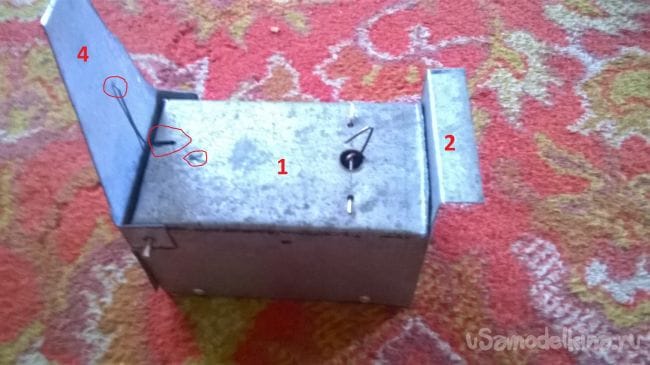

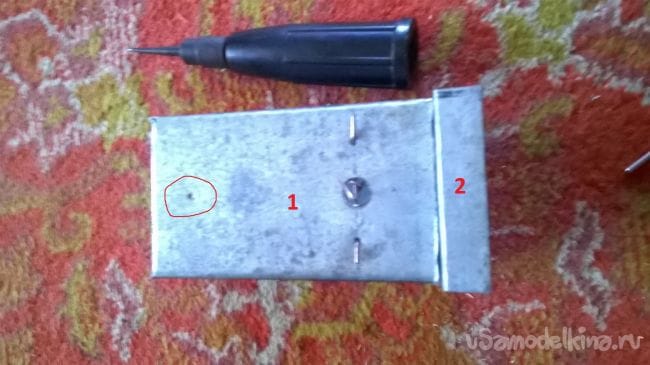

В корпусе делаем отверстие шилом (в него мы вставим короткий конец пружины).
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

И рядом пропиливаем небольшую бороздку . В нее будет заходить длинный конец пружины.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

В дверце также делаем отверстие шилом, чтоб вставить второй конец пружины.
Гуманная мышеловка из обычной оцинкованной жести
Гуманная мышеловка из обычной оцинкованной жести

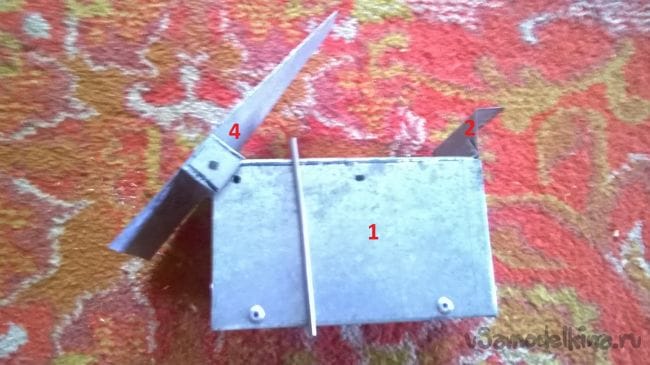

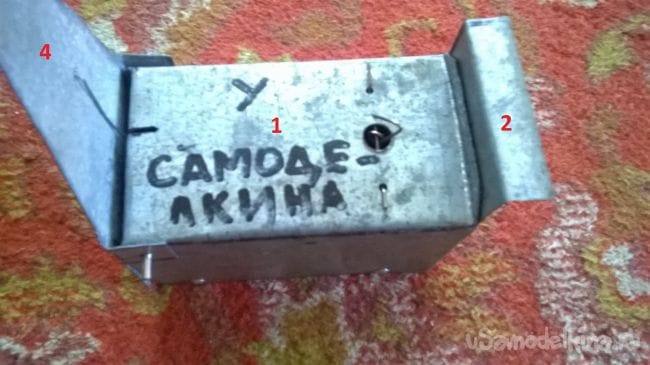

Собираем дверцу,корпус,штырь и пружину.

Для фиксации штыря используйте обычный кембрик, натянутый по боковым концам штыря.

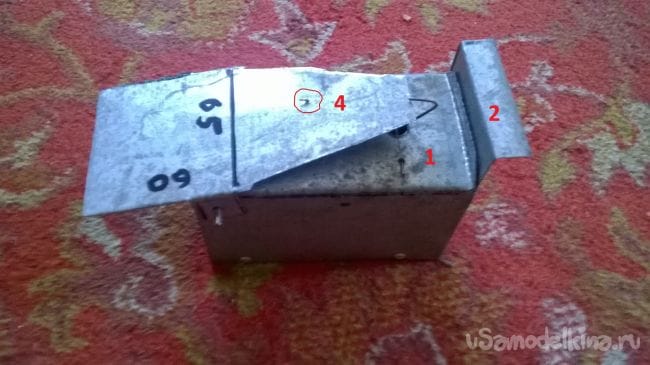

Теперь чтоб зарядить мышеловку надо, Открыть заглушку, нацепить приманку. Взвести дверку и зафиксировать ее на крючочке.
Гуманная мышеловка из обычной оцинкованной жести
