Делаем авиамодель летающее крыло «Вжик»

Делаем авиамодель летающее крыло «Вжик»

Эта модель летающего крыла довольно быстро и просто собирается. По словам автора, на ее сборку уйдет всего пару вечеров в неспешном режиме сборки. Модель отлично летает и слабо чувствительна к порывам ветра в пределах до 4-ех метров в секунду. Еще уникальна модель тем, что умеет планировать. Впечатляет и скорость передвижения летающего крыла, при установке рекомендуемой электроники самоделка разгоняется до целых 80-ти км/ч.

Характеристики модели:
Полетный вес модели находится в пределах до 550 грамм.
Размах крыльев составляет 980 мм.
Длина судна 460 мм.

Материалы и инструменты для модели:

1. В модели использовался двигатель Turnigy SK 28-26 1350Kv / 260W. (Как альтернатива подойдет D2826-10 1400kv Brushless Motor).
2. Регулятор для двигателя TurnigyAE-25A.
3. Серводвигатели HXT900.
4. Аккумулятор типа Turnigy 2200mAh 2S 30C.
5. В качестве винта APC9х6.
6. Потолочная плитка (упаковка).
7. Линейка.
8. Канцелярский нож.
9. Шариковая ручка.
10. Клей для потолочки.
11. Цветной скотч.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Процесс изготовления модели:

Шаг первый. Разметка
Чертить придется с нуля, но не стоит пугаться, так как здесь все очень просто. В первую очередь с краев листа необходимо срезать по 3-5 мм, тем самым мы уберем округлые края, которые для самоделки не понадобятся. Далее нужно разметить нижнюю обшивку крыла, как видно на фото. Также необходимо вынести и вырезать разметку для установки лонжеронов.
Делаем авиамодель летающее крыло «Вжик»

Чтобы не делать разметку обшивки заново, готовую деталь можно приложить к потолочке и обвести ручкой. Но здесь есть вероятность того, что изготовленная деталь будет больше по размерам.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Шаг второй. Усиливаем крыло
Далее из потолочки нужно вырезать две полоски, их ширина составляет 2 см. Эти полоски затем приклеиваются к крайней части крыла, как видно на фото. Всего полосок должно быть 4, то есть клеить нужно в два слоя с каждой стороны. Таким образом, автор укрепляет лобик крыла. Когда клей высохнет, крылья нужно сточить на «ус». Сперва это делается по грубому при помощи канцелярского ножа. Затем все нужно выровнять с помощью наждачной бумаги.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Шаг третий. Лонжероны
Сперва лонжероны нужно разметить, размеры указаны на картинке. Ну а затем вырезать при помощи линейки и канцелярского ножа. Лонжероны можно делать как однослойными, так и двухслойными, для большой прочности автор выбрал последний вариант.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Лонжероны необходимо приклеить к нижней обшивки консолей, а затем происходит разметка задней части крыла для стачивания на «ус».

Шаг четвертый. Верхняя обшивка

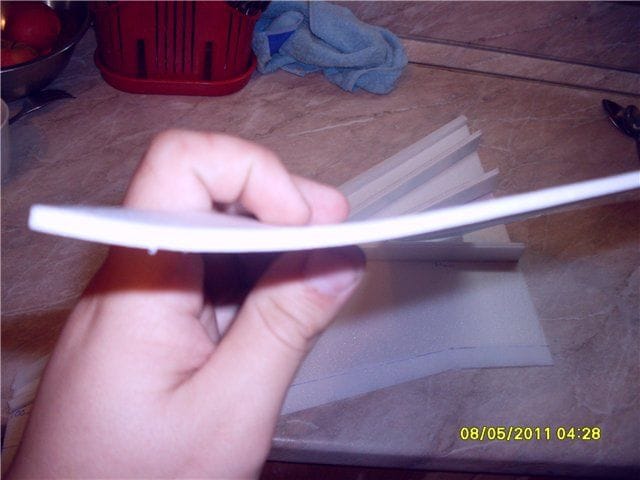

Верхняя обшивка делается точно так, как и нижняя, но она больше по размерам. Чтобы обшивку было проще приклеить к лонжеронам, ее следует изогнуть.
Делаем авиамодель летающее крыло «Вжик»


Шаг пятый. Завершающий этап сборки

Особенностью сборки этой модели является то, что начинать склеивание следует не с лобика, а исключительно с задней кромки крыла. После сборки детали нужно выровнять с помощью канцелярского ножа и хорошенько обработать наждачной бумагой до гладкого состояния. Впоследствии консоли склеиваются вместе. В итоге должно получиться готовое крыло.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Теперь нужно изготовить установить на крыло элевоны. Также в заключении нужно сделать «Винглеты» и установить их к торцовым частям крыла.
Что касается электроники, то каждый ее устанавливает по-своему. Автор изготовил для этих целей специальный короб, размещенный под крылом.
Делаем авиамодель летающее крыло «Вжик»
Делаем авиамодель летающее крыло «Вжик»

Для крепления сервомашинок понадобится кусочек пластика ПВХ (подойдет от SIM-карт). Крепятся они к крылу с помощью тонкого двустороннего скотча.
Центр тяжести у модели размещен на расстоянии в 135 мм от задней кромки. Вот и все, теперь модель готова к испытаниям. Удачных полетов.
Делаем авиамодель летающее крыло «Вжик»
