Высотомер из штангенциркуля

Высотомер из штангенциркуля

При изготовлении различных столярных изделий возникает необходимость выставить на станке глубину реза, выше или ниже устанавливая диск пилы. На некоторых станках есть специальная шкала, другие выставляют пилу замеряя её высоту линейкой. Автор самоделки решил сделать устройство с помощью которого можно быстро и точно замерять высоту диска пилы или выставить по размеру направляющую. Основой приспособления является цифровой штангенциркуль. Автором была поставлена и реализована задача легкого монтажа и демонтажа штангенциркуля для решения с помощью него других задач.

Инструменты и материалы:
-Цифровой штангенциркуль;
-Неодимовый магнит;
-Фанера;
-Крепеж;
-Шуруповерт;
-Наждачная бумага;

Шаг 1: Проектирование
Сначала автор самоделки в специальной программе сделал проект высотомера. Скачать проект можно на этом сайте.
Шаг 2: Вырезание деталей

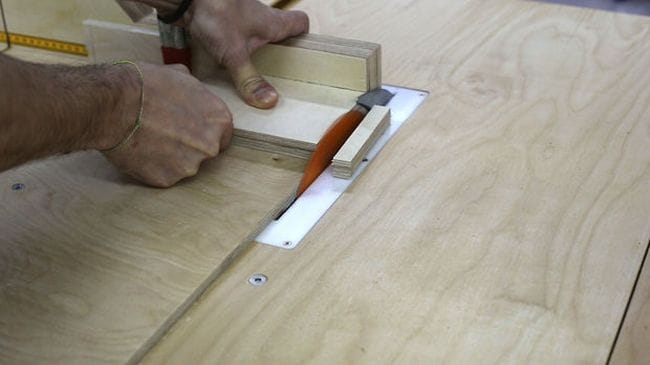

Вырезал из фанеры, согласно шаблонам, части высотомера.
Высотомер из штангенциркуля

Шаг 3: Отверстия

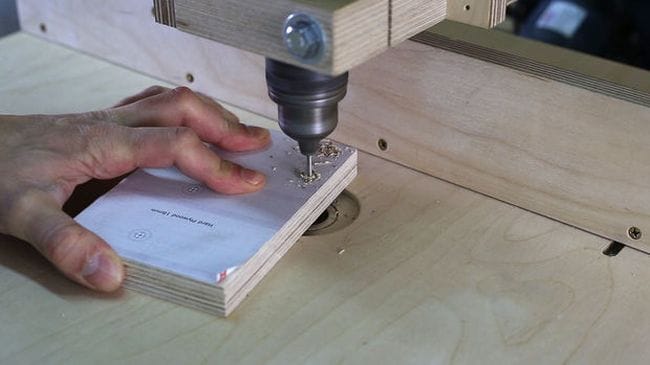

На вырезанные детали наклеивает распечатанный лист с шаблоном. Сверлит и зенкует отверстия по меткам шаблона.
Высотомер из штангенциркуля

Шаг 4: Сборка

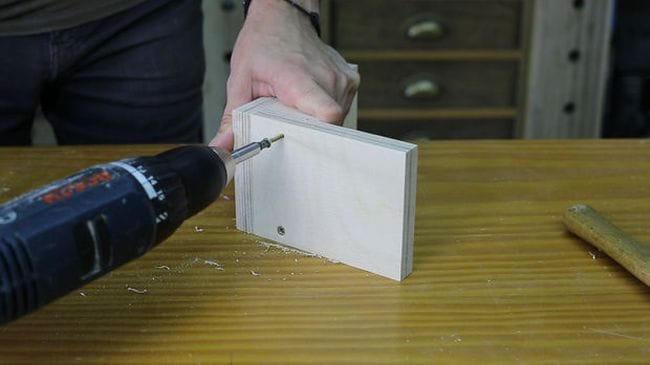

Собирает детали скрепляя их шурупами.
Высотомер из штангенциркуля

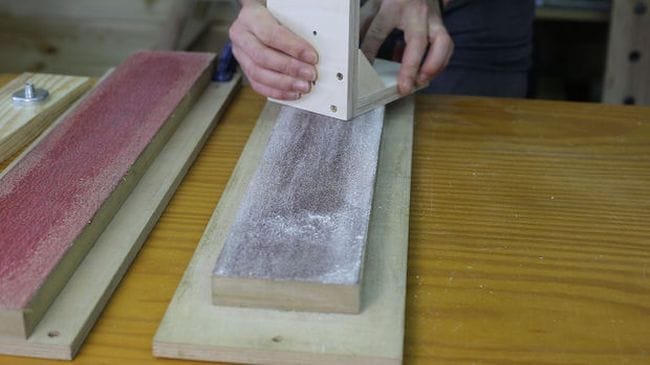

Зачищает с помощью наждачной бумаги.
Высотомер из штангенциркуля

Крепит магнит.
Высотомер из штангенциркуля

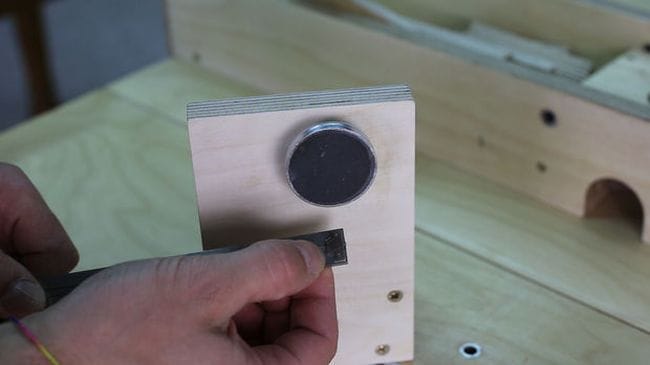

Для того что бы пользоваться высотомером необходимо нижнюю часть штангенциркуля закрепить на магните.
Высотомер из штангенциркуля

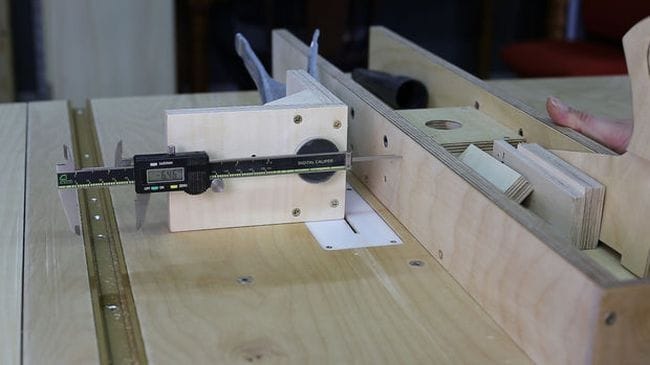

Затем установить высотомер на поверхность стола. Установить глубиномер штангенциркуля на измеряемую точку (например диск пилы). Обнулить штангенциркуль. Теперь при перемещении точки измерения на дисплее штангенциркуля будет показано на какое расстояние она была перемещена.
Высотомер из штангенциркуля

Несколько примеров использования высотомера.

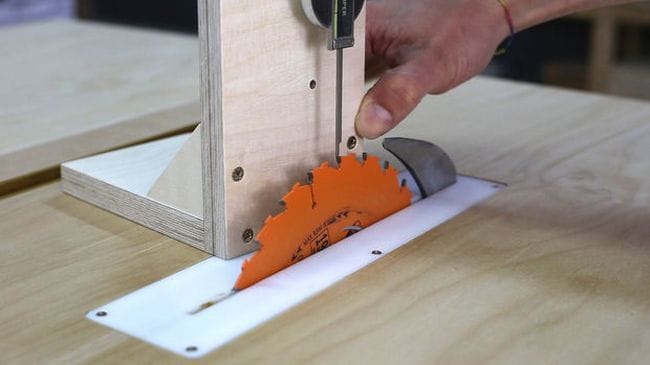

Измерение высоты режущего диска.
Высотомер из штангенциркуля
Высотомер из штангенциркуля

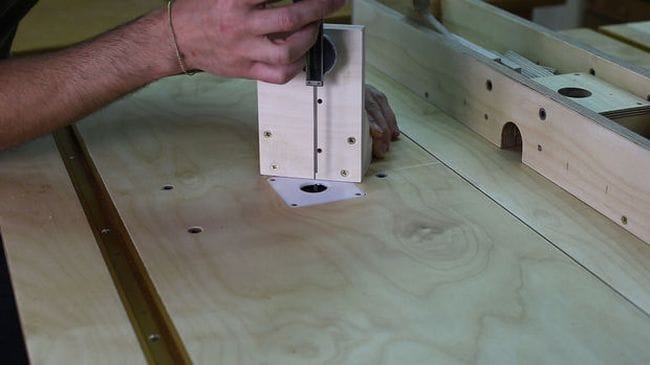

Измерение глубины.
Высотомер из штангенциркуля

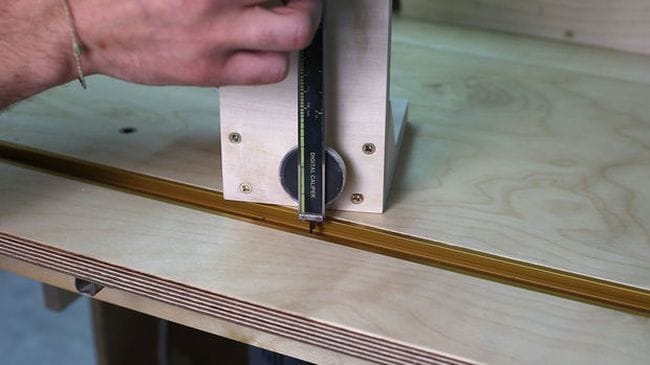

Измерение расстояния между режущим диском и направляющей.
Высотомер из штангенциркуля

Более подробно можно посмотреть на видео.
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
8 комментариев
  1. Делаюсам
    Наверное это кого то может устроить, меня нет. Для измерения, столько настроек, неудобств. Как правило такого типа штангенли не магнитные, (магнитные в разы дороже). Некоторые примеры измерения не соотвествуют требованиям ( установка размера между диском и направляющей, фото).
    1. pogranec Автор
      Конечно вот это высокотехнологичное ноу-хау гораздо лучше "Малые помощники"
      Для измерения, столько настроек, неудобств.
      Из настроек вам нужна всего одна кнопка "обнулить".
      Как правило такого типа штангенли не магнитные
      Ни кто и не утверждал что они все магнитные.
      не соотвествуют требованиям ( установка размера между диском и направляющей
      Все соответствует внимательней изучите снимок.
  2. Делаюсам
    Цитата: pogranec
    Конечно вот это высокотехнологичное ноу-хау гораздо лучше

    Не надо передергивать и путать котлеты и мух.

    Цитата: pogranec
    Из настроек вам нужна всего одна кнопка "обнулить".

    Для настроек требуется установить в нужное место магнит ( у кого он магнитный), приспособить измеритель, обнулит и только после этого измерить. Когда можно просто сразу измерит.
    Цитата: pogranec
    Ни кто и не утверждал что они все магнитные.

    А никто и не говорит об этом, а значит большая часть мастеров (которые имеют не магнитные и у них нет такого магнита). не будут такое делать.
    Цитата: pogranec
    Все соответствует внимательней изучите снимок.

    Судя по всему вы и в этом не разбираетесь. Измерение производится вместе с толщиной пилы, что уже является ошибкой и установленный размер реально будет меньше на размер реза пилы (изучайте фото и видио).
    "Зарекалась свинья говно есть..." это я про себя, простите.
    1. pogranec Автор
      Не надо передергивать и путать котлеты и мух.
      И где здесь передергивание?
      Для настроек требуется установить в нужное место магнит ( у кого он магнитный), приспособить измеритель, обнулит и только после этого измерить. Когда можно просто сразу измерит.
      Ну если для вас это сложно, то вам на сайт где крестиком вышивают ( хотя там тоже сложно)
      А никто и не говорит об этом, а значит большая часть мастеров (которые имеют не магнитные и у них нет такого магнита). не будут такое делать.
      Большая часть мастеров это вы ? или вы проводили опрос у кого какой штангель?
      Измерение производится вместе с толщиной пилы,
      Так промеряйте толщину пилы или это сложно для вас, ах да еще одно действие прибавиться.
      "Зарекалась свинья говно есть..." это я про себя, простите.
      Вы так самокритичны, не ожидал от вас такой откровенности.
      Делаюсам хватит заниматься ерундой критикуйте по существу, а не высасывайте из пальца.
  3. Делаюсам
    Цитата: pogranec
    елаюсам хватит заниматься ерундой критикуйте по существу, а не высасывайте из пальца.

    "Дурака учить, время терять" -русская пословица. Удачи вам в вашем " в некуда". cold_sweat
    1. pogranec Автор
      "Дурака учить, время терять"
      Другого я от вас и не ожидал.
  4. Иван_Похмельев
    Непонятно, как в такой конструкции с таким магнитом может быть обеспечена параллельность рабочей плоскости магнита с плоскостью, на которой он крепится, а также параллельность линейки штангенциркуля и края основания, вдоль которого штангенциркуль устанавливается.
    А поскольку условия эти не могут быть выполнены достаточно точно, то вместо штангеля можно ничуть не хуже использовать обычную металлическую линейку.
    1. pogranec Автор
      Непонятно, как в такой конструкции с таким магнитом может быть обеспечена параллельность рабочей плоскости магнита с плоскостью, на которой он крепится
      А мне не понятно откуда такой вывод что она не обеспечена?
      А поскольку условия эти не могут быть выполнены достаточно точно

      Это только ваши предположения, но даже если допустить что вы правы, то погрешность будет меньше чем при измерении линейкой.
