В этой статье будет рассказано об одной из самых простых схем изготовления некого подобия схемы бесконтактного ключа. По сути это будет устройство, которое состоит из передатчика, работающего за счет питания аккумуляторной батареи и приемника для данного передатчика, который может быть установлен в какое-либо устройство. Смысл работы такого устройства состоит в следующем: устройство, в которое вставлен приемник, начинает работать, только при приближении передатчика.

Дальность работы собранного устройства бесконтактного ключа составляет примерно 5 см.

Материалы:
-транзистор КТ940
-батарея на 1.5 В
-круглый каркас диаметром 5 см
-медный провод 0.1-0.6 мм
-реле

Описание работы и создания устройства:

Ниже приведена схема данного устройства:
Бесконтактный ключ


Для начала были собраны все необходимые детали и элементы для создания этого устройства.
Бесконтактный ключ


Передатчик в данном устройстве представляет собой стандартный генератор высоких частот, и в качестве его основы будет служить блокинг-генератор. Автор использовал в своей схеме транзистор КТ940, хотя указывается, что подойдут и другие npn транзисторы серий 3, 6, 9, так как они все в основной массе являются генераторными.

По сути, для работы схемы передатчика будет достаточно батарейки от 1.5В, но, если установить элемент питания с более высоких напряжением, то дальность, на которой будет срабатывать ключ-устройство, будет выше.

Одним из очевидных минусов при применении подобной схемы устройства является тот факт, что для запуска передатчика необходимо провести замыкание базы и коллектора на непродолжительное время. В принципе подобный изъян возможно решить установив кнопку запуска.

Приемник для данного устройства работает следующим образом: при вступлении катушки L3 в резонанс с передатчиком, в ней индуцируется переменный ток, который выпрямляется и открывает транзистор Т2 (МП20ОС). После чего примерно по такому же принципу срабатывает реле К1. К этому реле и подключается в последующем основное устройство, которое модифицируется системой бесконтактного ключа.
Бесконтактный ключ

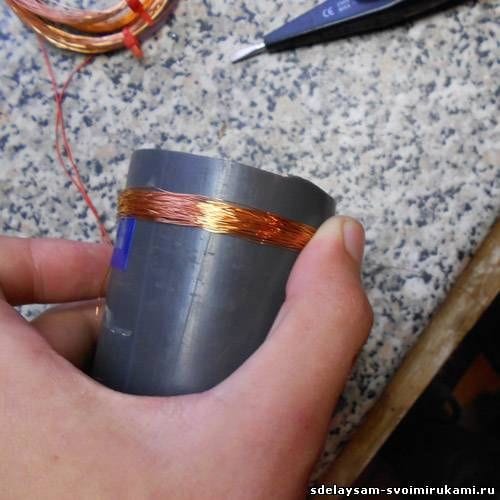

Для создания передатчика первым делом необходимо намотать катушку. Чтобы намотать катушку был использован круглый каркас диаметром около 5 см и проволока. Автор советует использовать провод от 0.1 мм до 0.6 мм, учитывая, что чем толще провод, тем больше ток потребления. Число витков для катушек L1 и L3 равно 60, а для катушки L2 равно 30 виткам.
Бесконтактный ключ

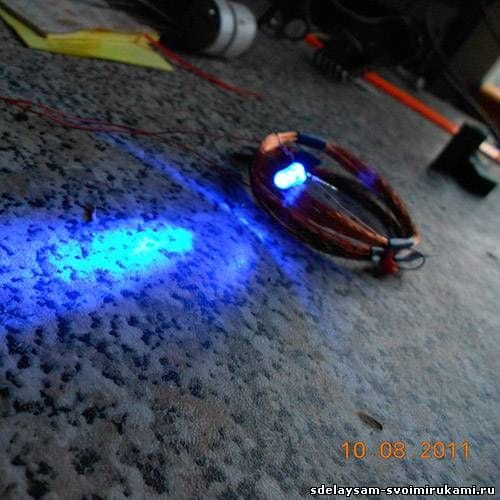

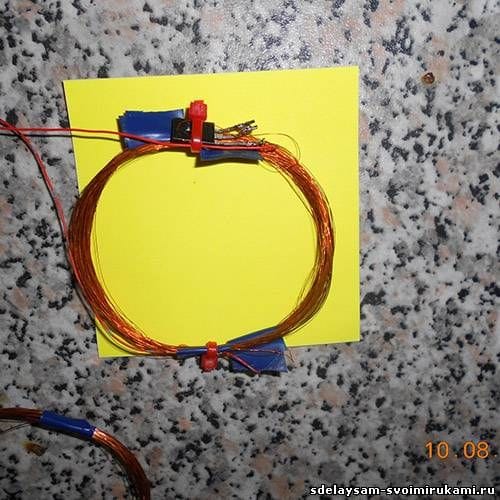

После этого обмотки спаиваются с транзистором согласно приведенной схеме и укладываются одна на другую. Таким образом получается довольно интересная установка: при подключении к катушке L3 светодиода напрямую к выходам, то получается эффект, который можно назвать чем-то вроде беспроводной передачи энергии.

Собственно, этим же способом можно проверить работу прибора. В случае если устройство не будет работать, необходимо замкнуть и разомкнуть базу и коллектор, либо перевернуть одну из обмоток передатчика.
Бесконтактный ключ

Испытания показали, что поле проходит через 338 слоев глянцевой бумаги, что означает, что никаких проблем с работой прибора при установке его в корпус не будет. Главное помнить, что корпус не должен быть металлическим.
Бесконтактный ключ

Добавив реле и электронику к данной схеме, можно будет найти огромное количество применений для подобного устройства, это могут быть как различные развлечения со светодиодами, так и усовершенствование приборов, устройств или даже автомобиля для увеличения гаранта безопасности от угона.

Ниже расположен видеоролик, где продемонстрирована работа приемника и передатчика:
