Пневматический дротикострел

Пневматический дротикострел

В этой статье будет рассмотрено, как изготовить, своими руками, пневматическую винтовку стреляющую дротиками, сами дротики, а так же футляр для ее хранения и переноски.

Инструменты и материалы:

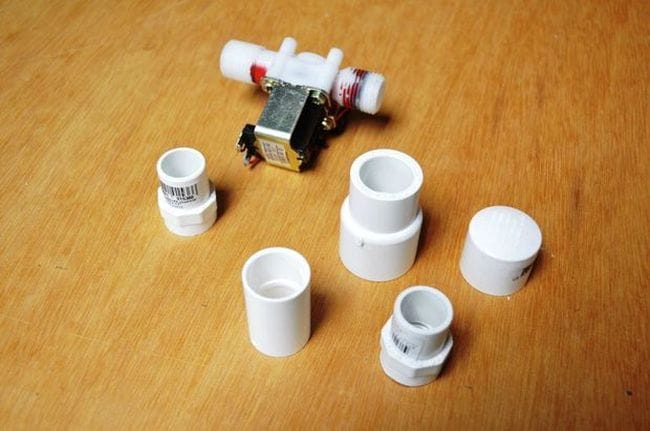

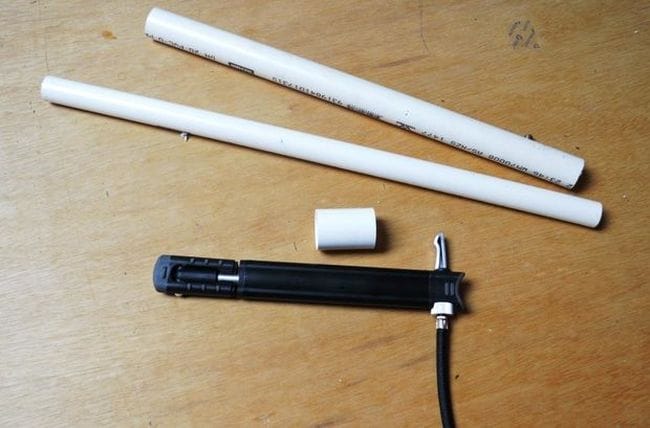

- 20 мм ПВХ-труба;
- 15 мм ПВХ-труба;

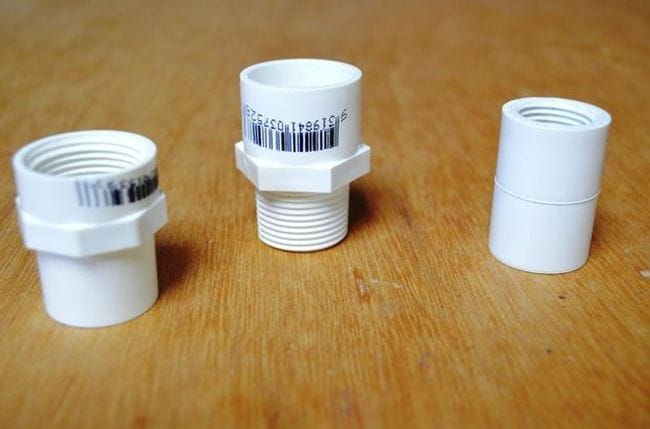

-15 мм и 20 мм муфты, заглушки, резьбовые соединения;
-Изолента;
- Электромагнитный клапан (соленоид);
- Переключатель;
-Велосипедный Насос;
-9 В батарея и отсек к ней;
-Лазерный прицел;
-Кабельные стяжки;
-Вентиль для камеры;
-Термоусадочная трубка;
-Провод;
-Фанера;
-Доска;
-Гвозди;
-Ручка;
-Петли;
-Фиксаторы;
-Замок;
- Паяльник;
-Суперклей;
-Эпоксидный клей;
-Клей ПВХ
-Двусторонний скотч;
-Фум-лента
-Термоклей;
- Дисковая пила;

Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

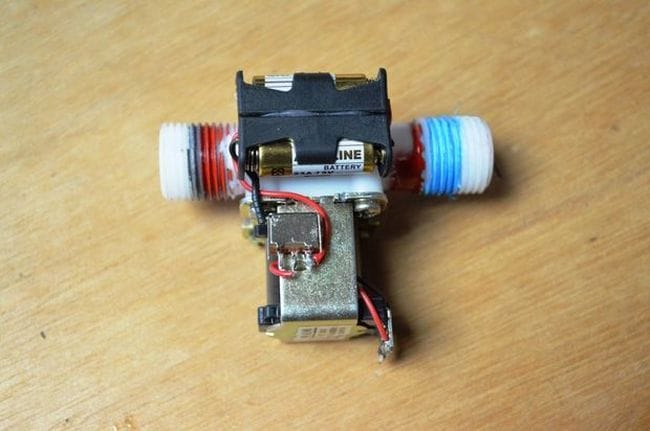

Шаг 1: Электромагнитный клапан
Для питания клапана автор сначала использовал 2 батареи по 12 В. Но в дальнейшем, из-за малой силы тока, батареи пришлось заменить на 9 В.
Пневматический дротикострел

Шаг 2: Установка вентиля

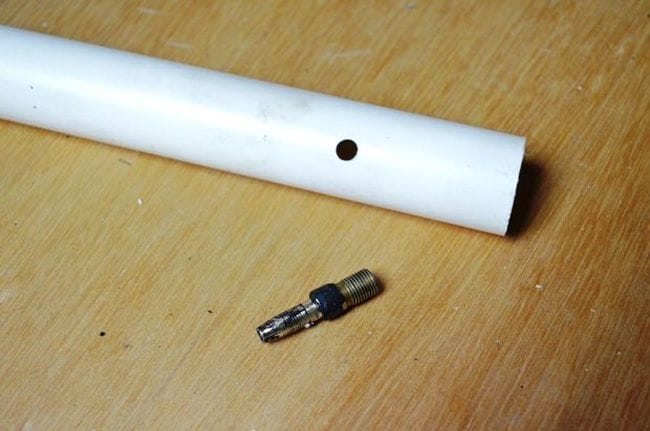

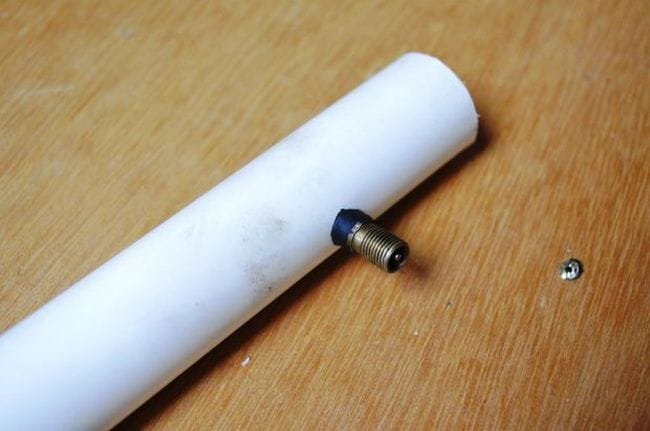

В ПВХ-трубке, на расстоянии 3 см от края, сверлит отверстие диаметром как посадочное место вентиля. Устанавливает вентиль и изнутри герметизирует термоклеем.
Пневматический дротикострел
Пневматический дротикострел

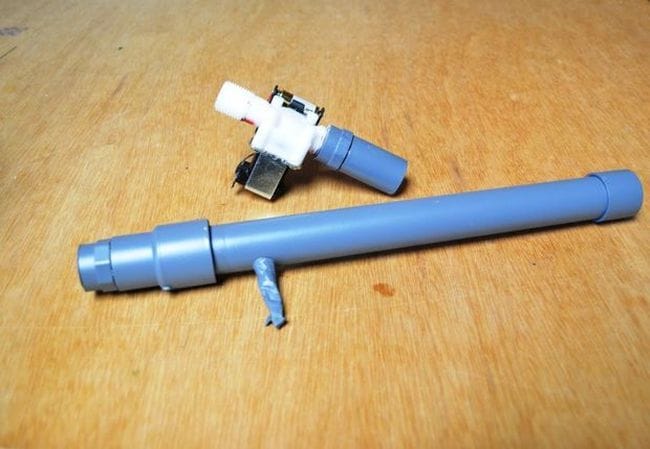

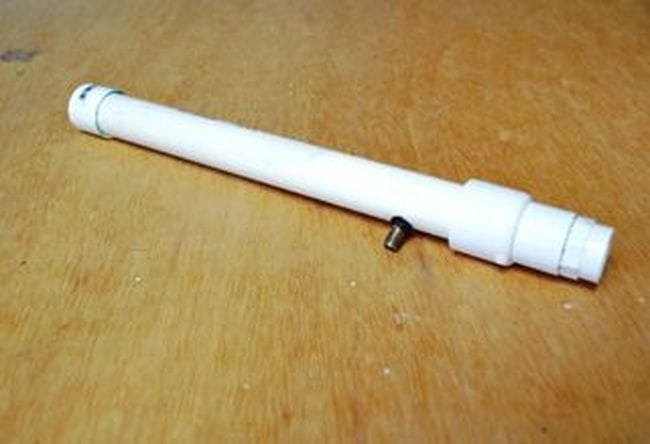

Шаг 3: Изготовление воздушной камеры

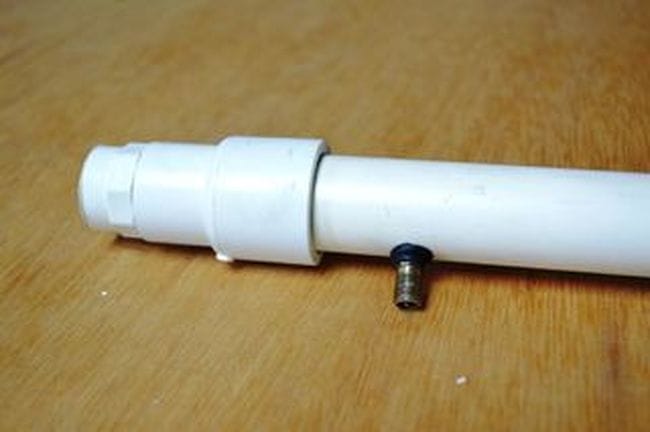

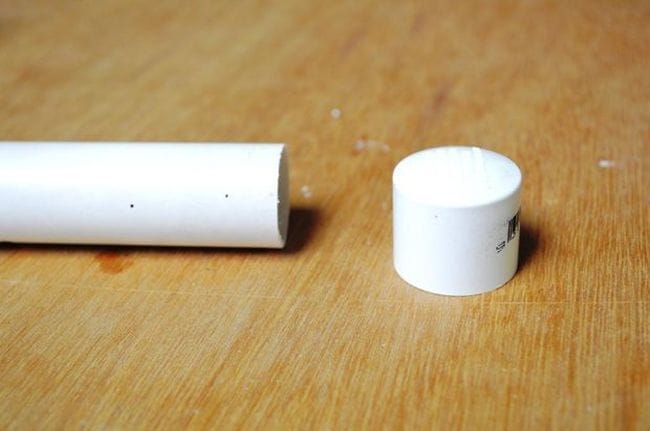

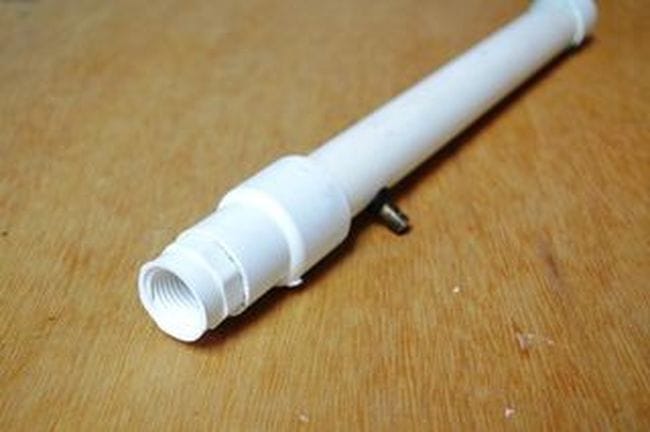

На противоположной, от вентиля, стороне устанавливает, на клей, заглушку. На другую сторону приклеивает переходник с 20 на 15 мм.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

На резьбовые соединения электромагнитного клапана наматывает фум-ленту и накручивает муфты.

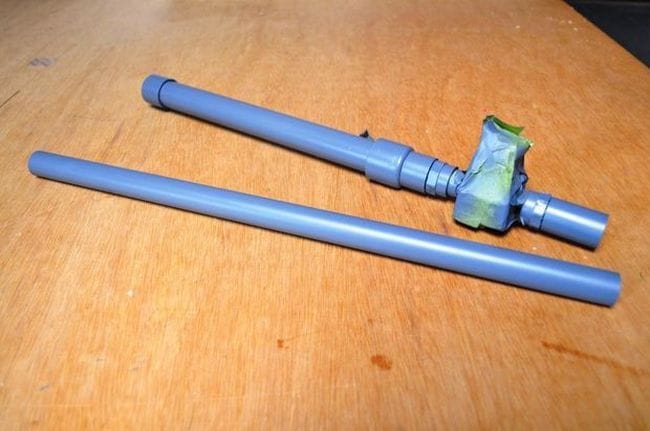

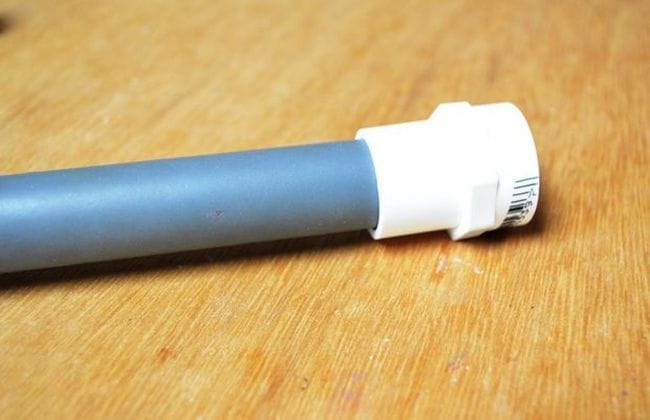

Шаг 4: Изготовление ствола

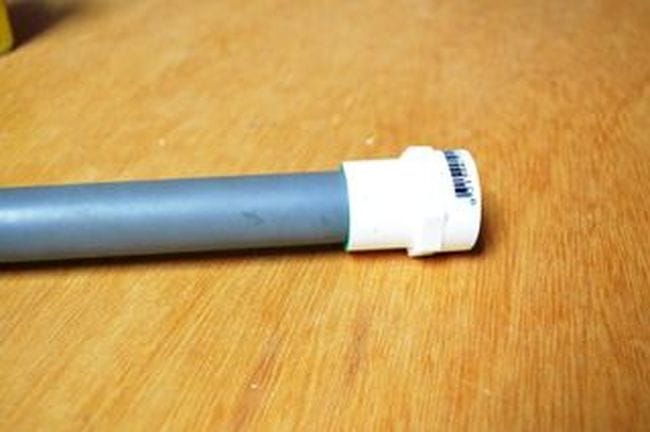

Ствол автор сделал из 15 мм ПВХ-трубы. На один конец трубы приклеил муфту с внутренней резьбой. Теперь можно собрать ствол и воздушную камеру. Между ними устанавливается клапан.
Пневматический дротикострел
Пневматический дротикострел

Шаг 5: Окраска

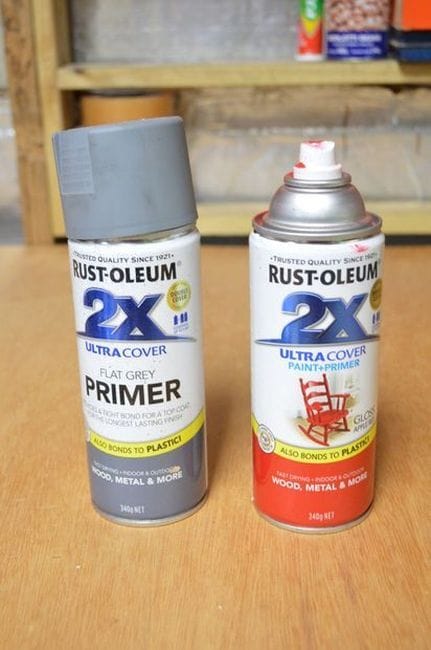

Заклеив скотчем, электромагнитный клапан и вентиль, покрасил части дротикострела.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

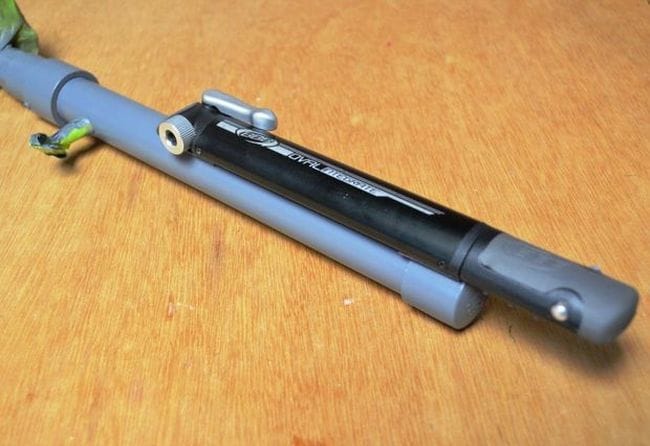

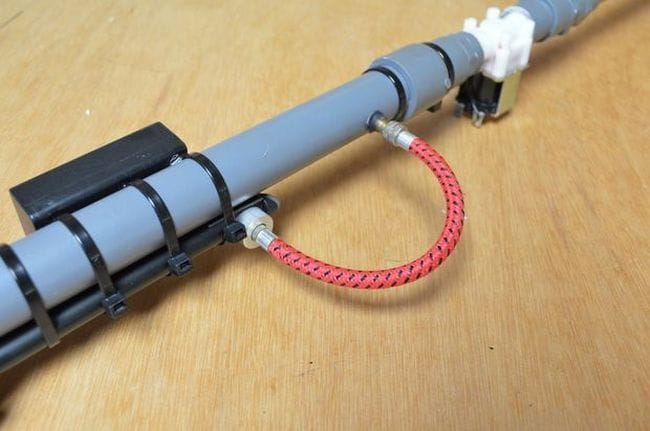

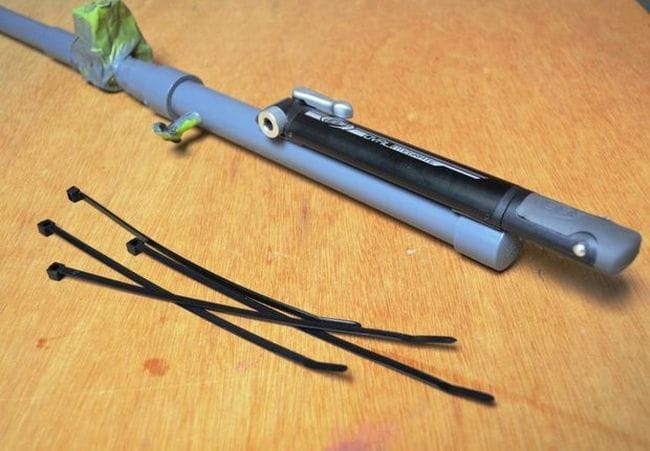

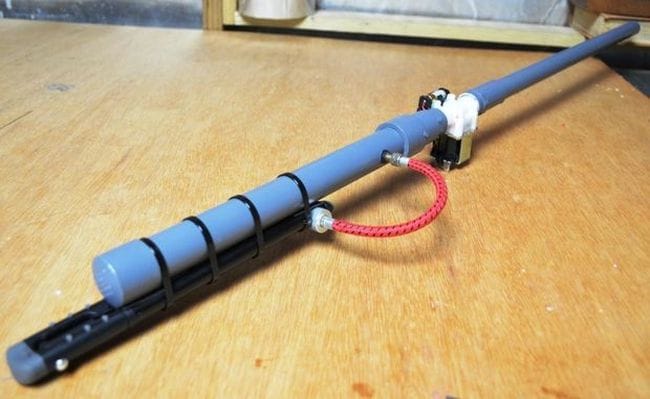

Шаг 6: Установка насоса

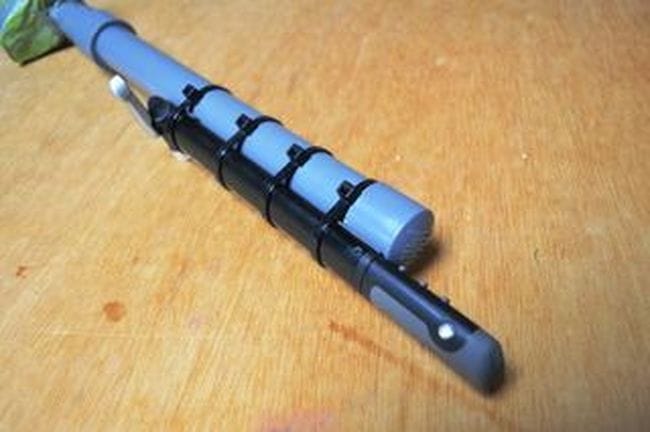

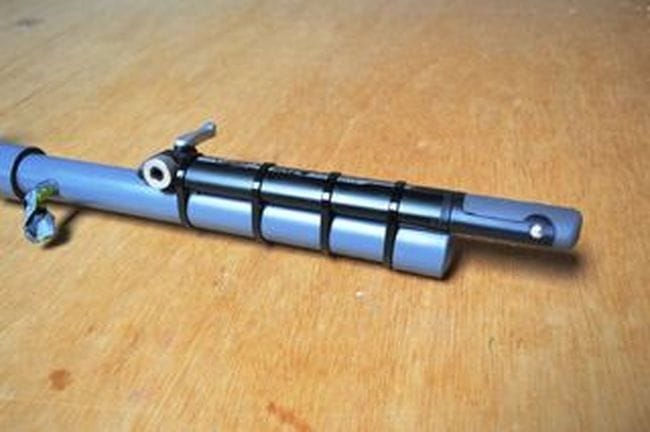

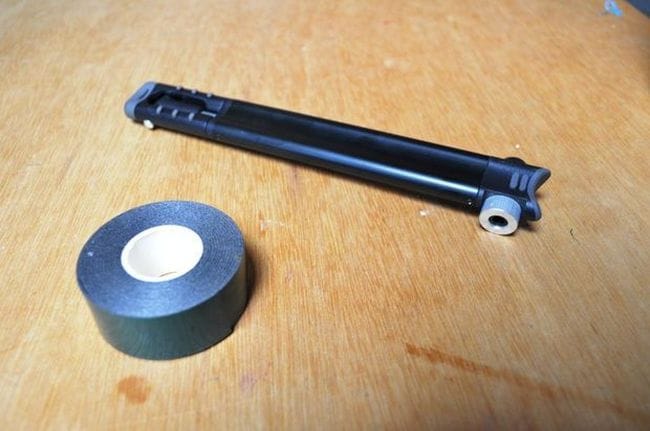

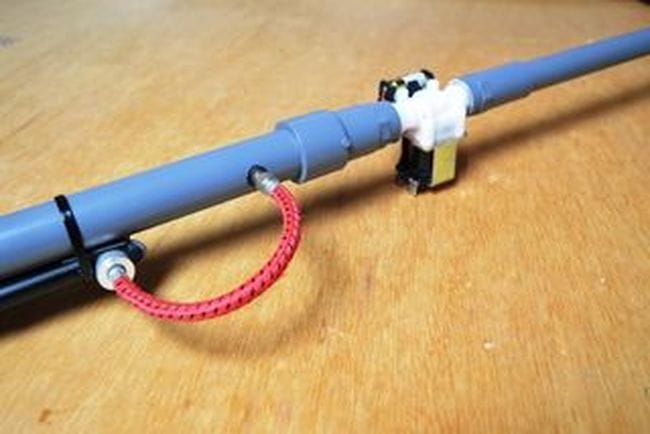

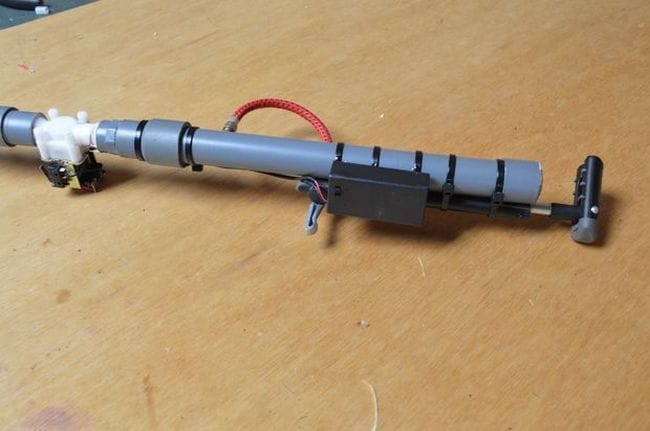

После высыхания краски установил насос. Приклеил насос на двусторонний скотч и зафиксировал стяжками. Прикрутил шлангу насоса к вентилю.
Пневматический дротикострел

Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

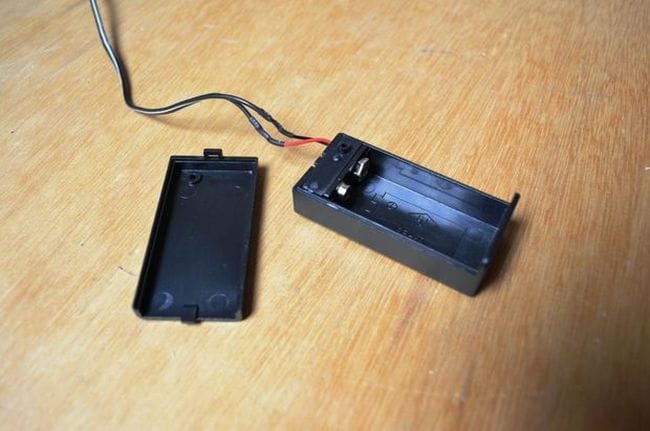

Шаг 7: Установка батареи

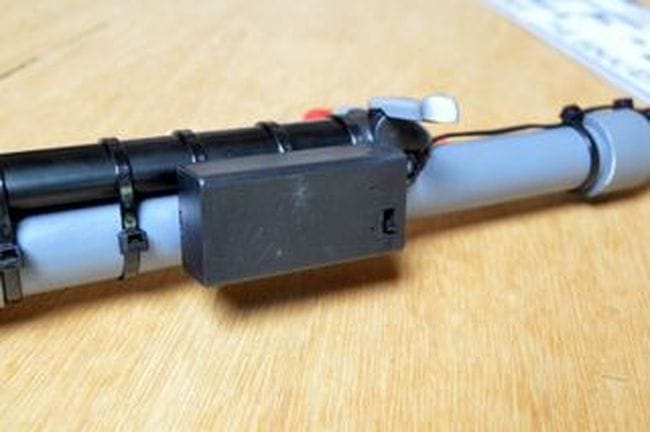

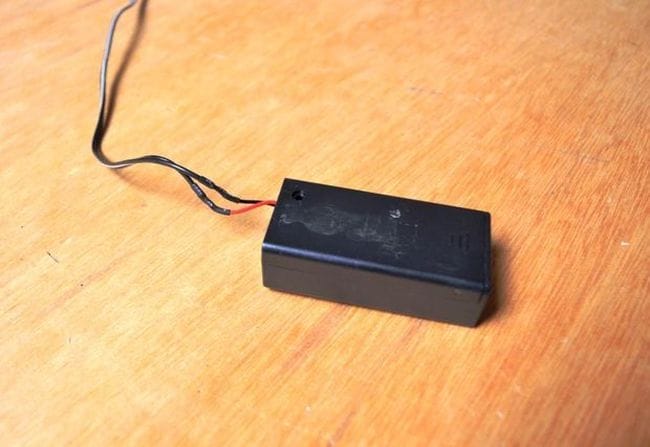

Батарейный отсек автор приклеил к корпусу эпоксидным клеем. После высыхания клея установил 9 В батарейку. Провода зафиксировал хомутами.
Пневматический дротикострел
Пневматический дротикострел

Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

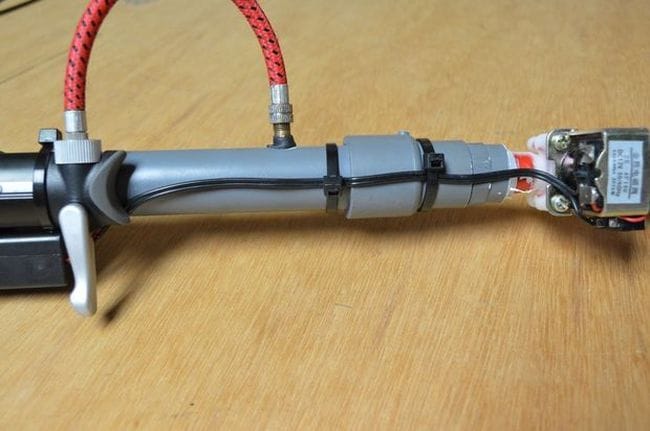

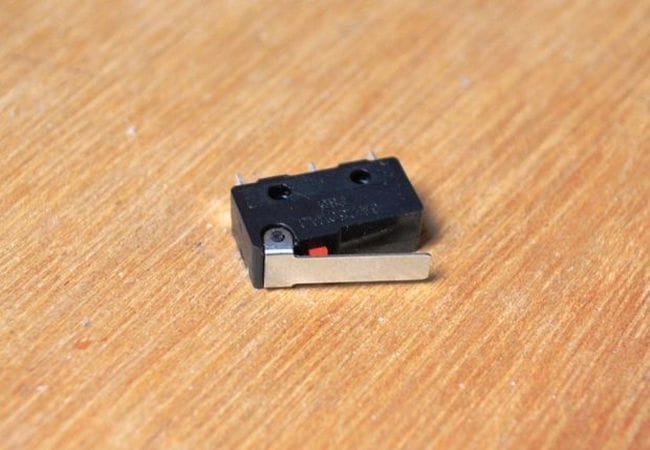

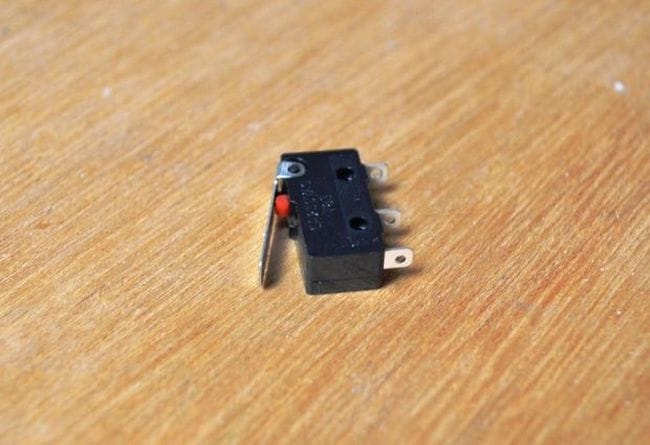

Шаг 8: Установка коммутатора

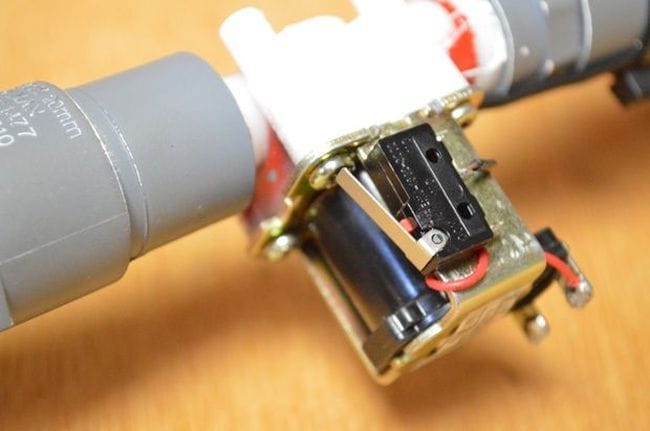

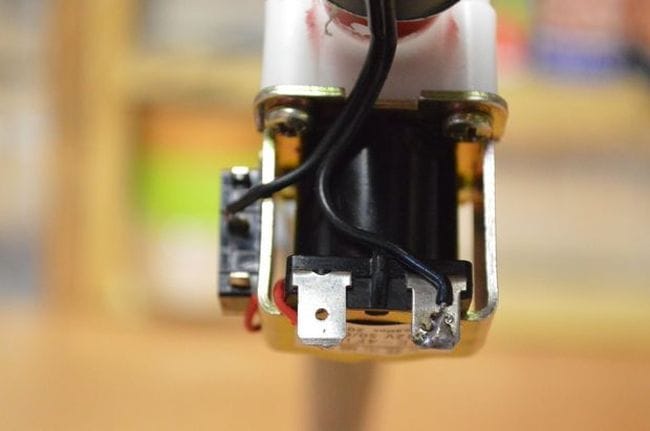

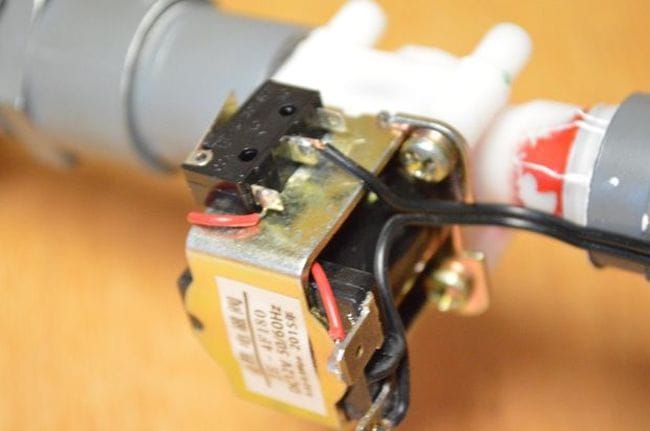

Коммутатор будет играть роль спускового крючка. Лучшее место для его установки автор определил на соленоиде. Приклеил выключатель на супер клей. Подсоединил провода от батареи к электромагнитному клапану, запитав один провод через выключатель.
Пневматический дротикострел
Пневматический дротикострел

Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

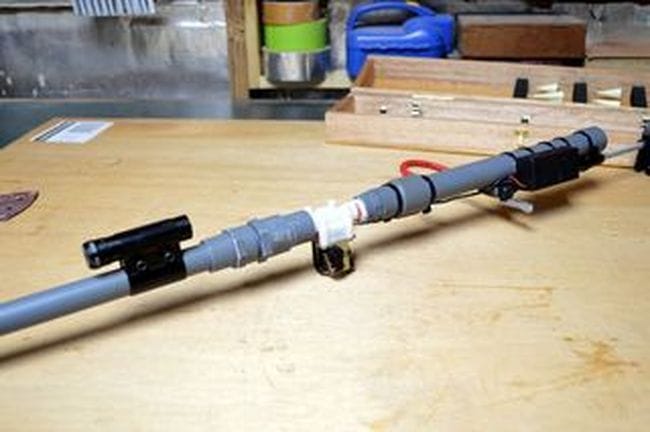

Шаг 9: Прицел

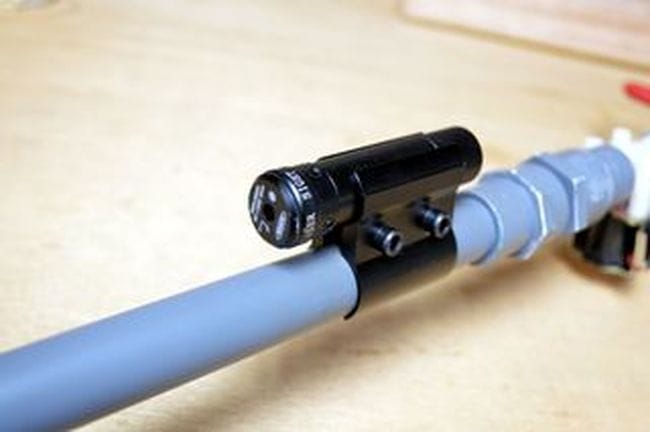

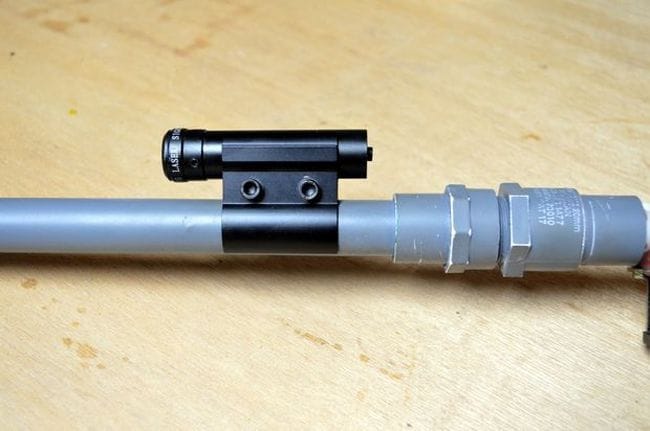

Установил лазерный прицел и отрегулировал его.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

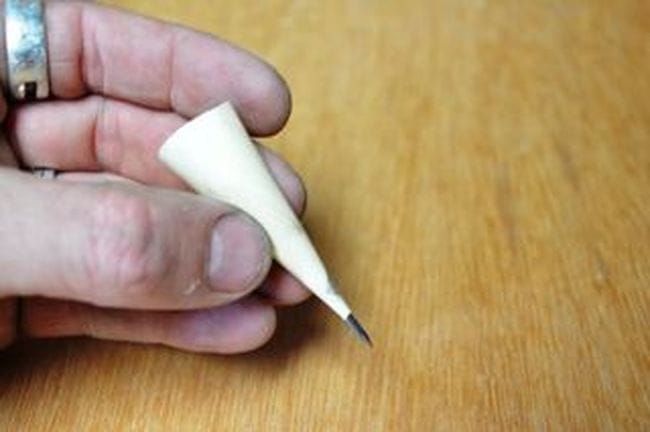

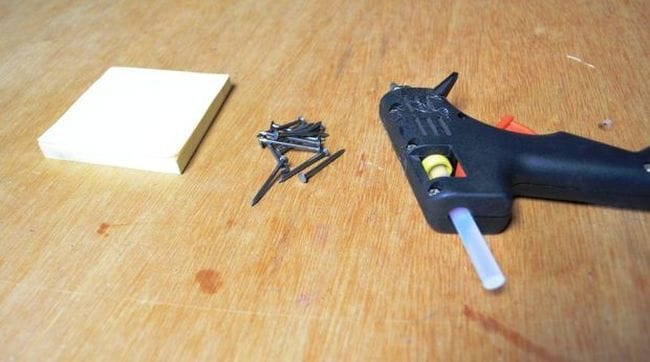

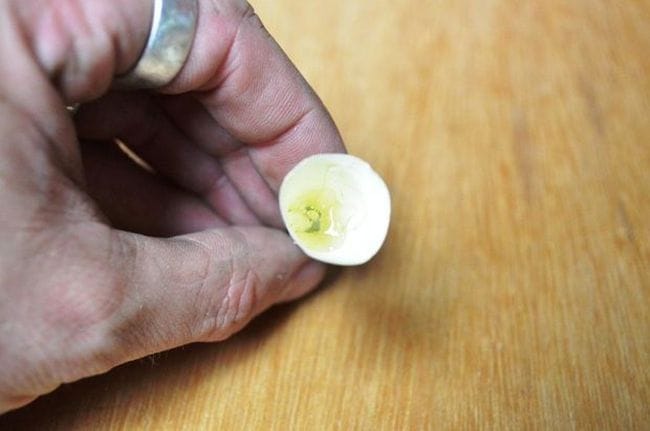

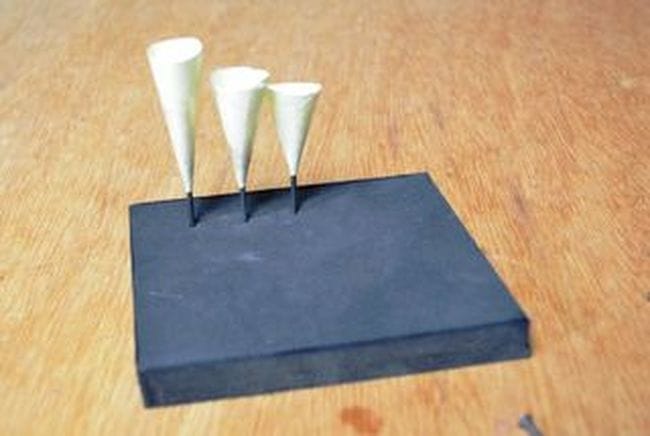

Шаг 10: Изготовление дротиков

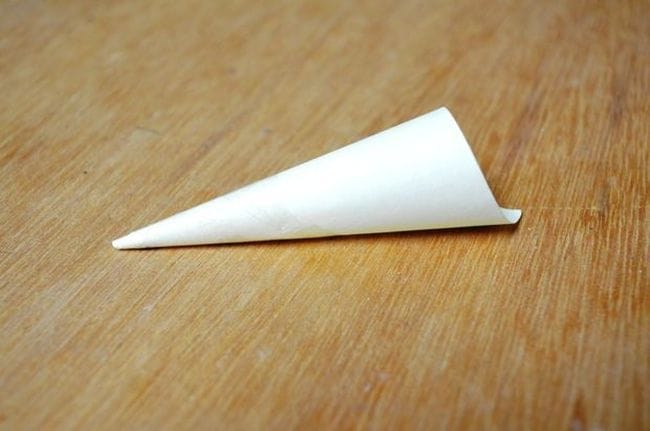

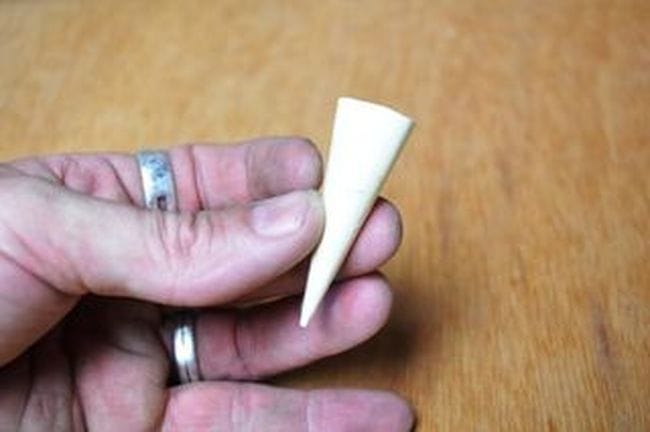

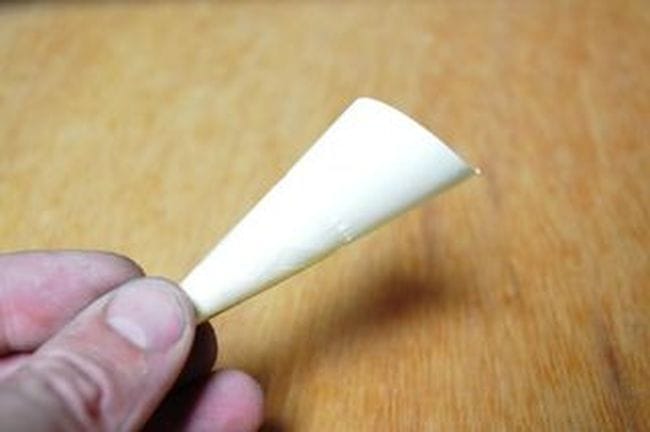

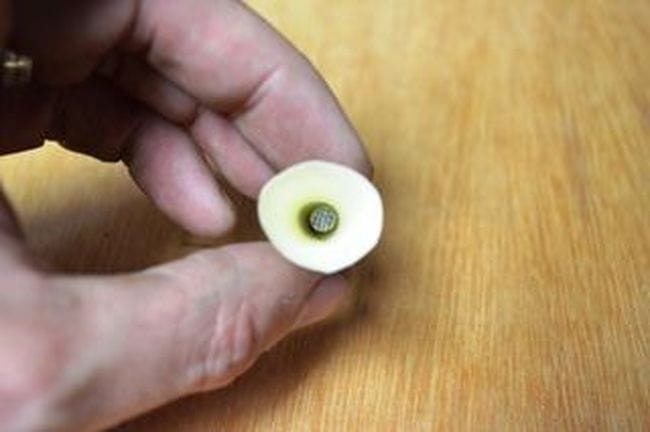

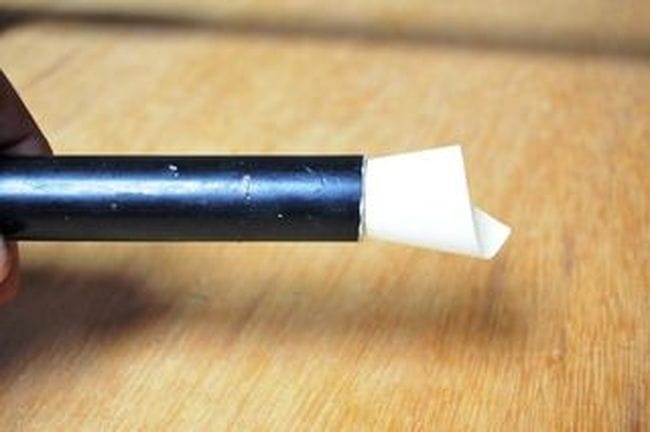

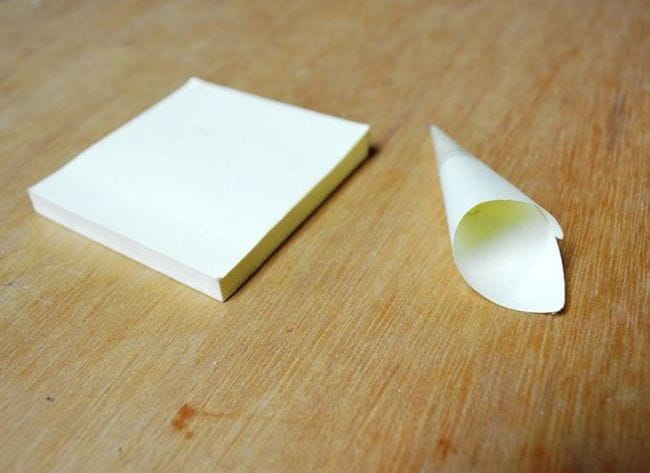

Скрутил бумагу конусом и зафиксировал его скотчем. Вставил конус острой частью в ствол и срезал лишнюю толстую часть. Вставил в узкую часть конуса гвоздь и залил конус на треть термоклеем.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

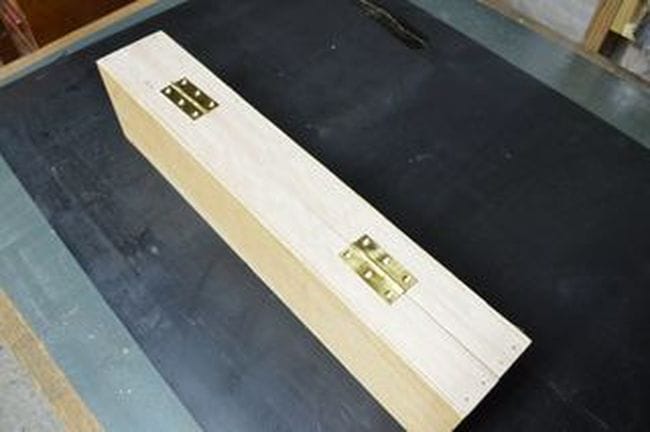

Шаг 11: Изготовление футляра

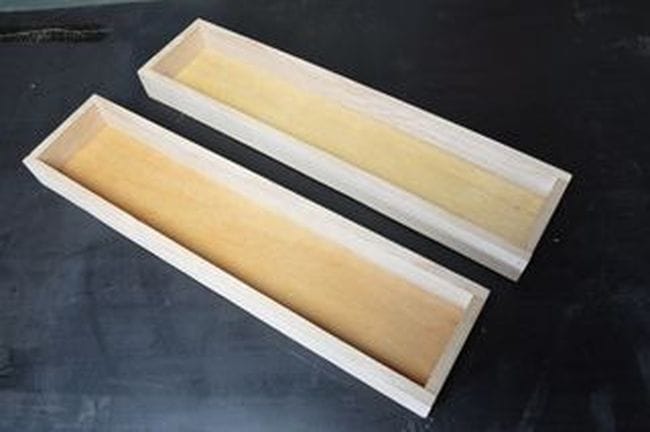

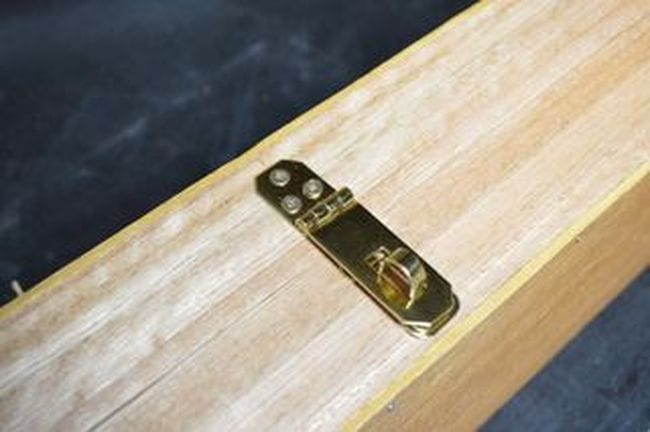

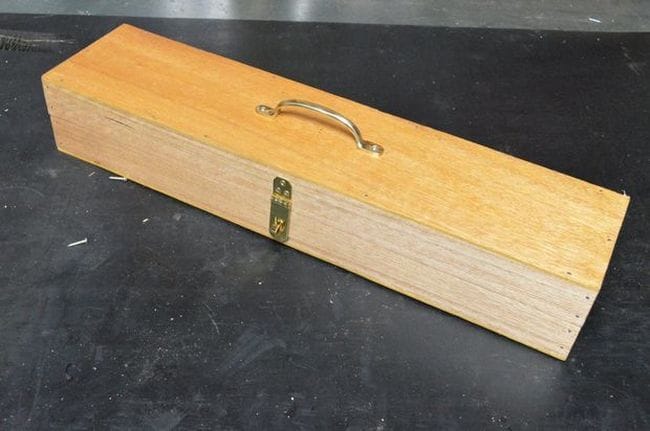

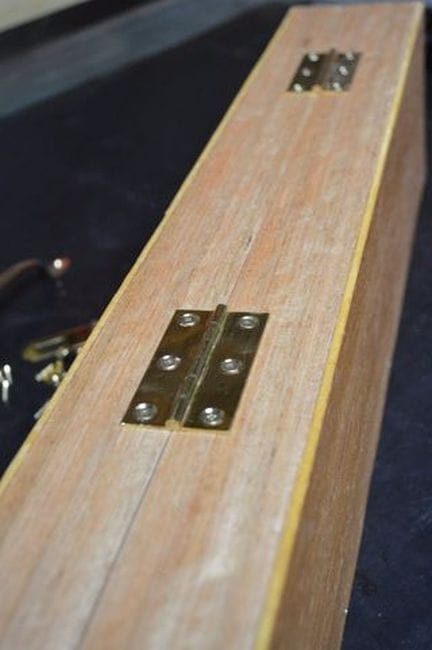

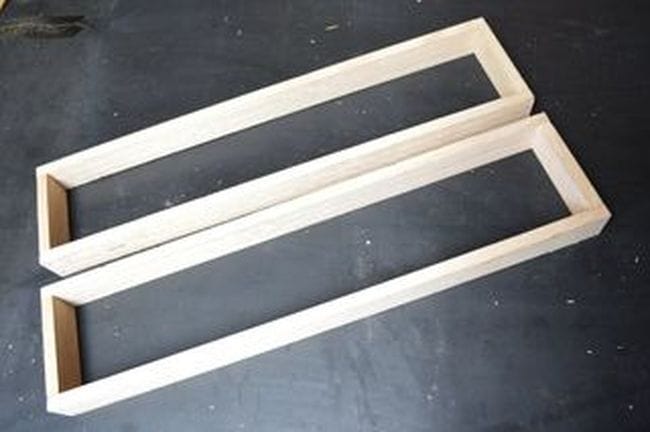

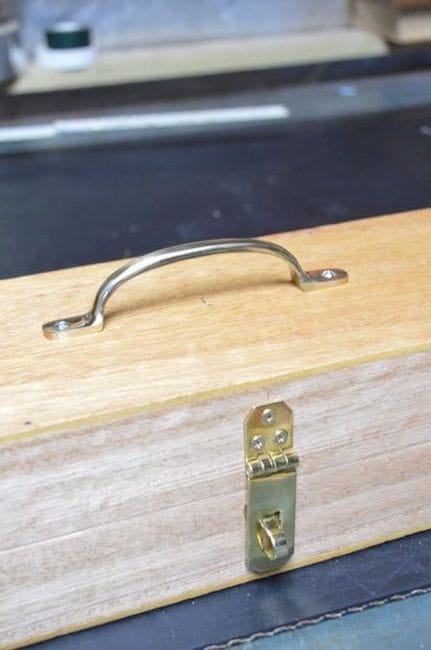

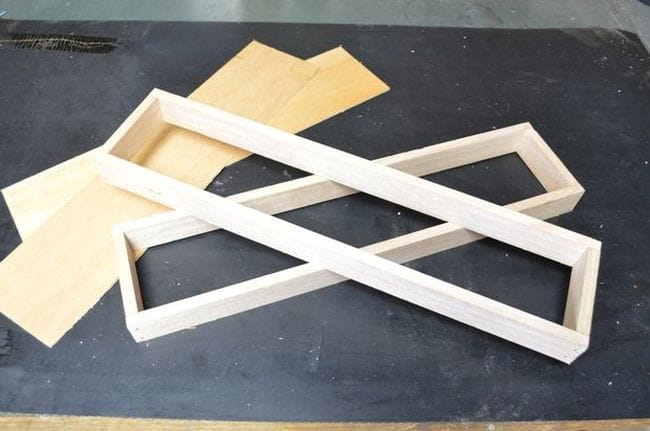

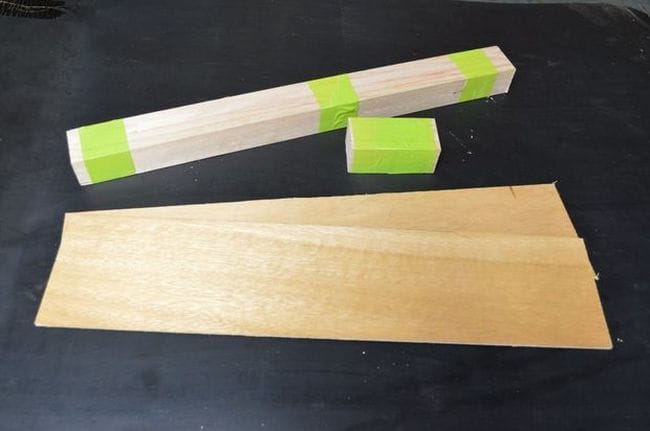

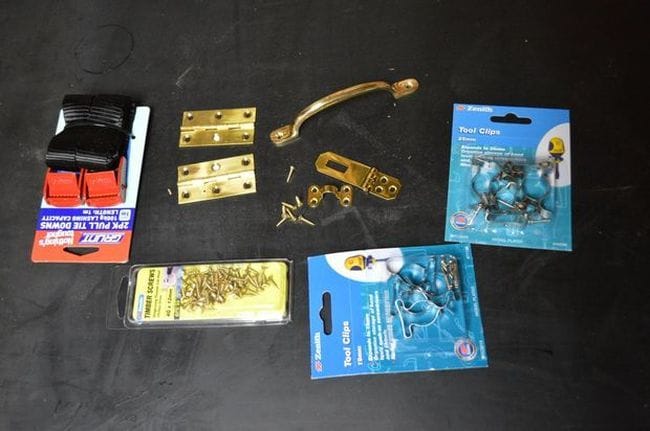

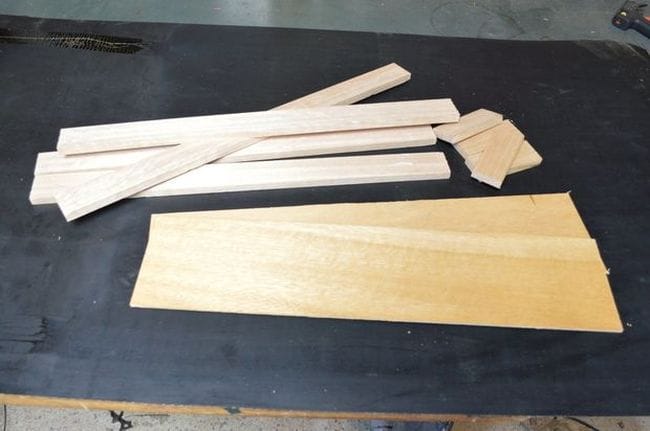

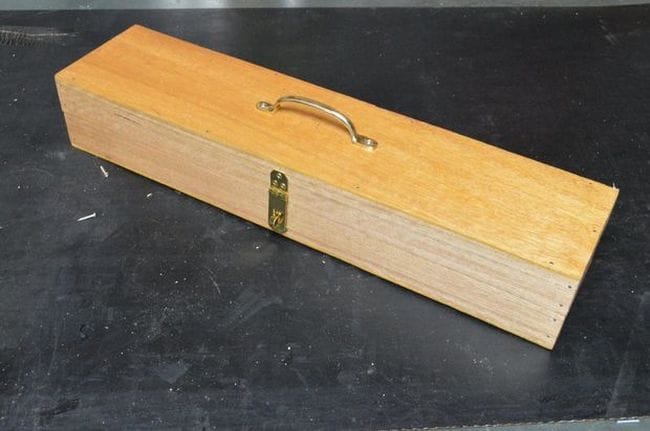

Склеил две рамки из рейки. Прибил к рамкам крышки из фанеры. Прикрутил петли, ручку и замок.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

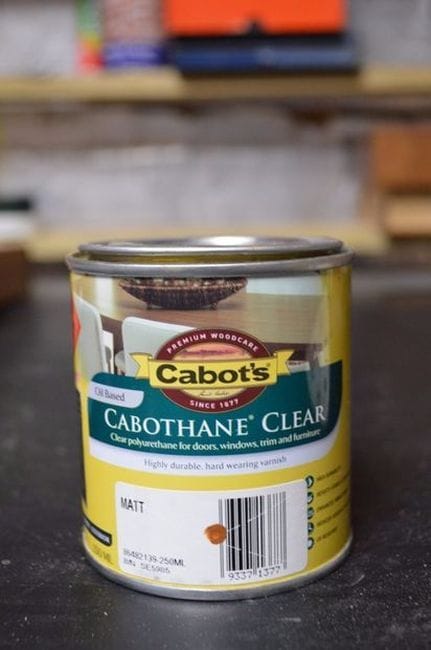

Обработал футляр защитной пропиткой.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

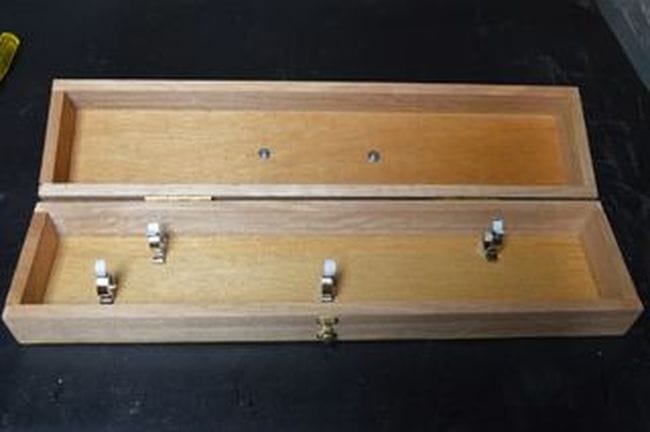

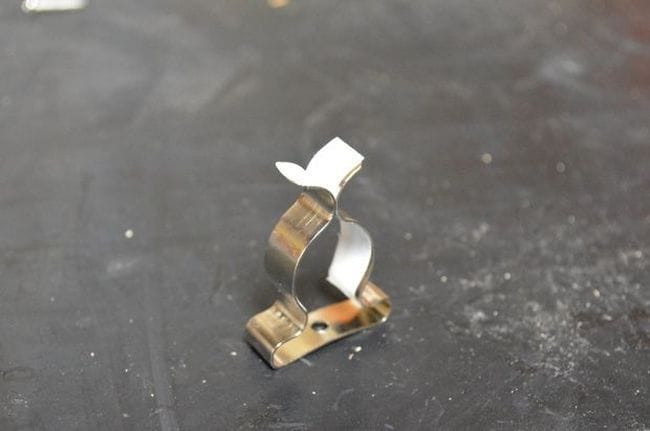

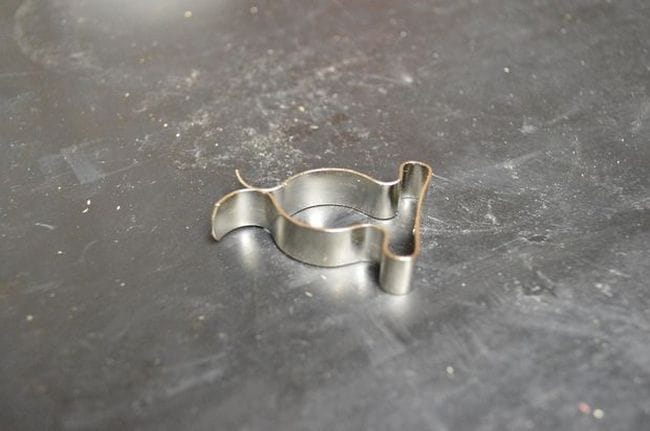

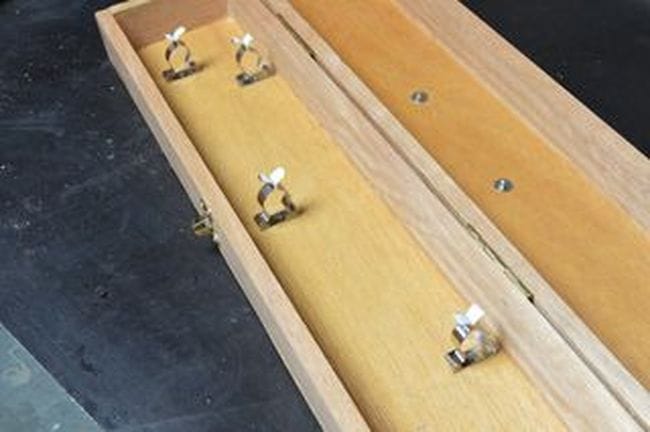

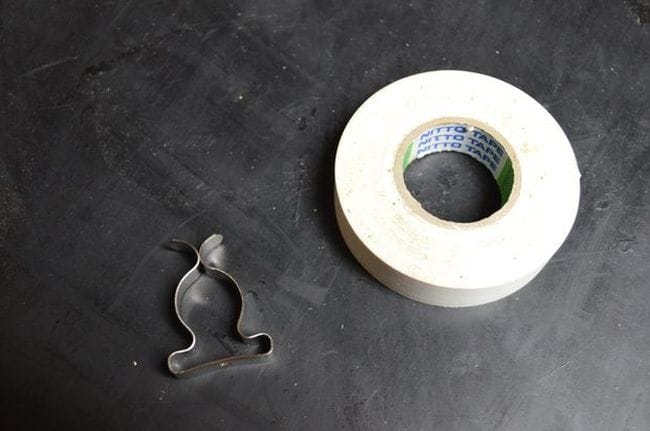

Обклеил металлические фиксаторы изолентой и закрепил их на дне футляра.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

Пневматический дротикострел
Пневматический дротикострел

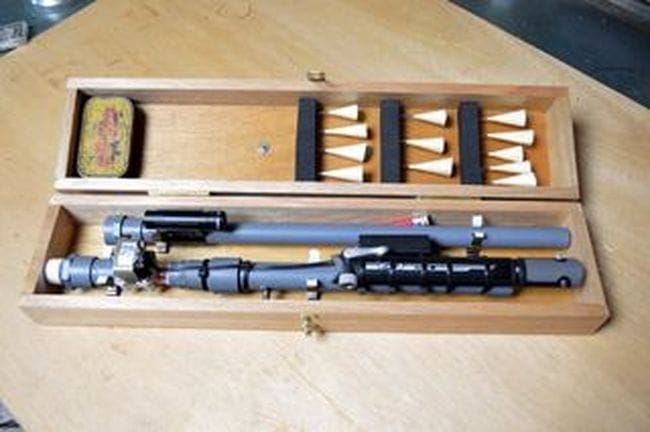

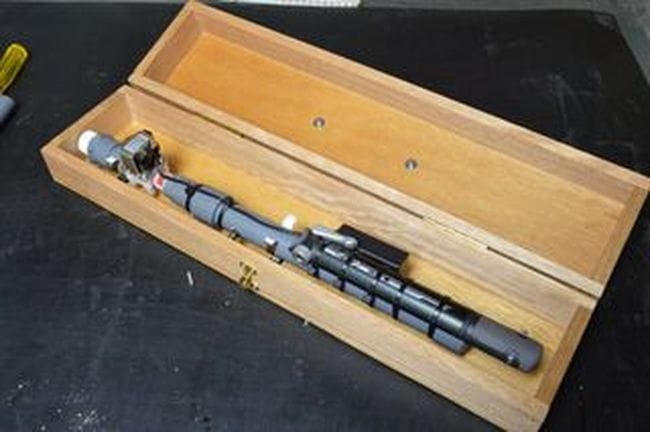

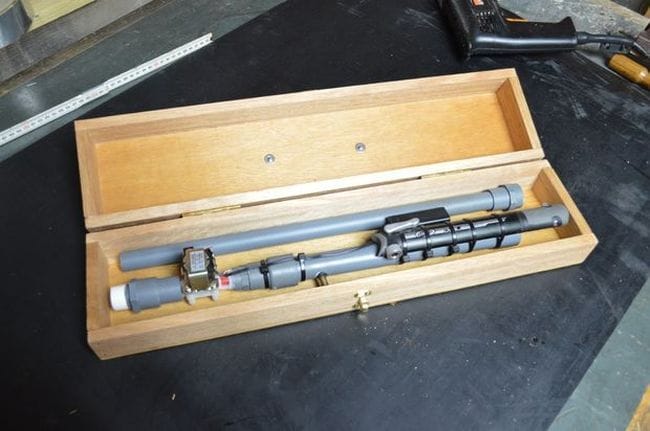

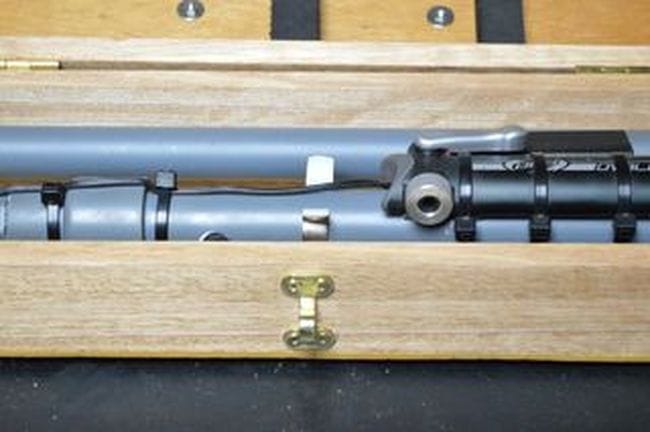

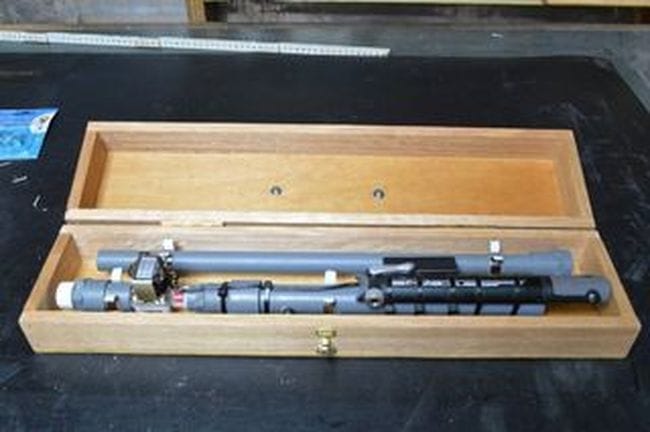

Уложил винтовку в футляр.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

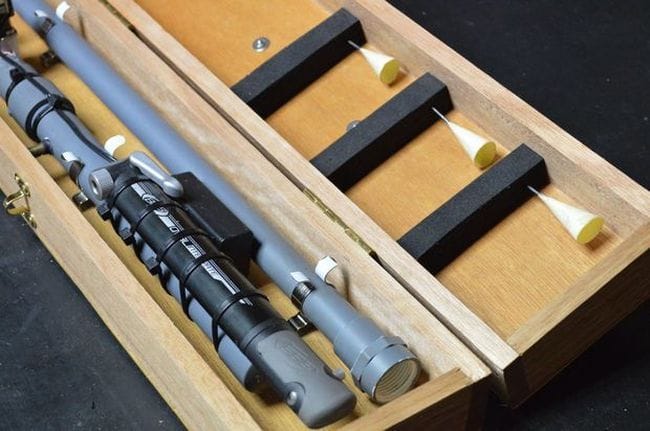

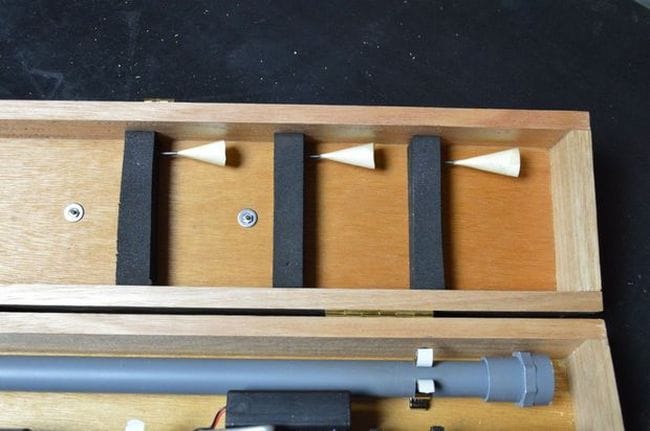

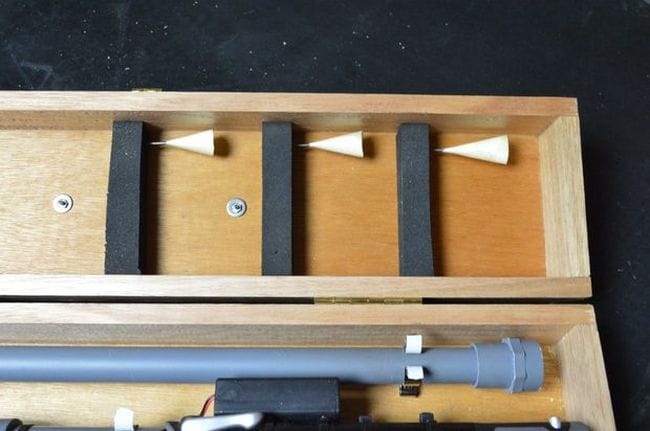

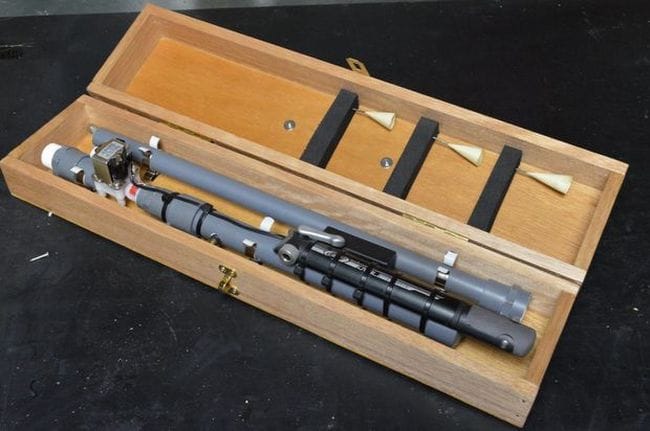

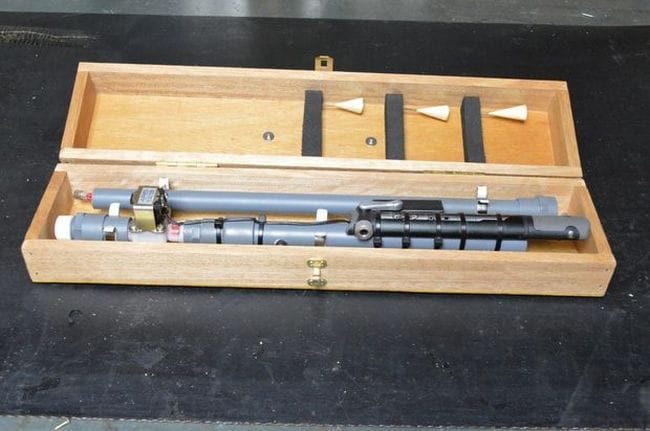

Вырезал из пенопласта три бруска и вклеил их внутрь крышки. Воткнул в пенопласт дротики.
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел
Пневматический дротикострел

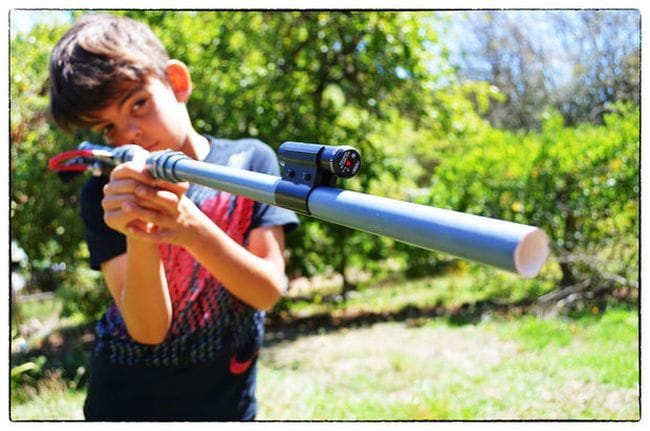

Теперь можно приступить к испытанию.
Пневматический дротикострел

Как работает пневматическая винтовка можно посмотреть на видео.
