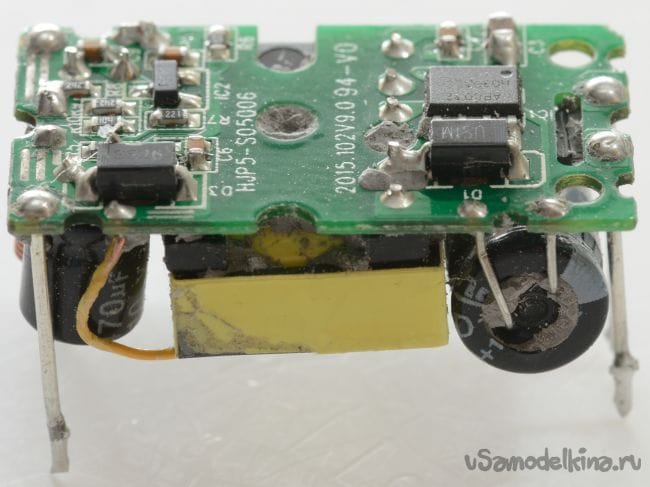

Компактный БП HLK-PM01 (5В, Вт)

Компактный БП HLK-PM01 (5В, Вт)

Для любого электронного устройства необходимо питание, если оно требует энергии 24 часа в сутки то лучшим её источником будет служить электрическая сеть. Здесь выбор обычно стоит между так называемым конденсаторным питанием и импульсным блоком питания. Предлагаю использовать второй вариант, так как современные ИБП при очень маленьких размерах и массе (этот 18 г весит) могут преобразововать высокое переменное напряжение сети в маленькое постоянное с минимальными потерями. Китай предлагает нам миниатюрные AC-DC преобразователи с выходной мощностью 3 Вт при напряжении 5 В, что будет особенно актуально для ваших проектов на микроконтроллерах.
Компактный БП HLK-PM01 (5В, Вт)

Характеристики:
Маленькие габаритные размеры, легкий
Входной напряжение 90-264 В переменного тока
Низкий уровень пульсаций на выходе
Есть защита от короткого замыкания
Высокий КПД устройства
Потери без нагрузки менее 100 мВт
Рабочяя температура: -20 - +60
Температура окружающей среды: до 40 С
Относительная влажность: 5-95%
Тип охлаждения: пассивный
Компактный БП HLK-PM01 (5В, Вт)

Электрические характеристики:
Номинальное входное напряжение: 100-100 VAc
Диапазон входного напряжения: 90-90 VAc
Максимальный входной ток: 0,2 или менее.
Входной импульсный ток: 10 или менее.
Максимальное входное напряжение: 270 или менее VAC
Входной мягкий старт: 50 или менее MS
Эффективность при низком входном напряжении: Vin = 110 В переменного тока, КПД 69% и больше
Высокое входное напряжение: Vin = 220 В переменного тока, КПД 70% и больше
Срок службы: наработка на отказ минимум 100000 часов
Номинальное выходное напряжение на холостом ходу: + 5 + / - 0,1 VDC
Полное номинальное выходное напряжение: + 5 + / - 0,2 Vdc
Кратковременный максимальный выходной ток: P 1000 мА
Максимальный выходной ток в течение длительного времени: 600 мА
Выходной уровень пульсаций: 50 мВ или меньше
Компактный БП HLK-PM01 (5В, Вт)

Заявленные 3W/5C=0.6 А блок питания может давать только с просадкой до 4,85 В, при этом он нагревается до температуры 43 градусов. В целом получаются хорошие источники питания за небольшую цену.скачать dle 11.1смотреть фильмы бесплатно

Стоимость: ~132
