Тросик дистанционного управления фотокамерой

Тросик дистанционного управления фотокамерой

Современные фотоаппараты наделены множеством функций. Одна из них, стабилизация изображений. Такая опция позволяет компенсировать небольшие угловые сдвиги камеры при съемки (например дрожание рук) и получить не смазанные изображения. Для любительской съемки этого бывает достаточно. Но что бы получить качественное изображение конечно необходим штатив и система дистанционного управления. Такие системы бывают двух видов пульт, по радиоканалу, и тросик, по кабелю. Как фотограф-самодельщик сделал своими руками тросик и будет рассмотрено в этой статье.

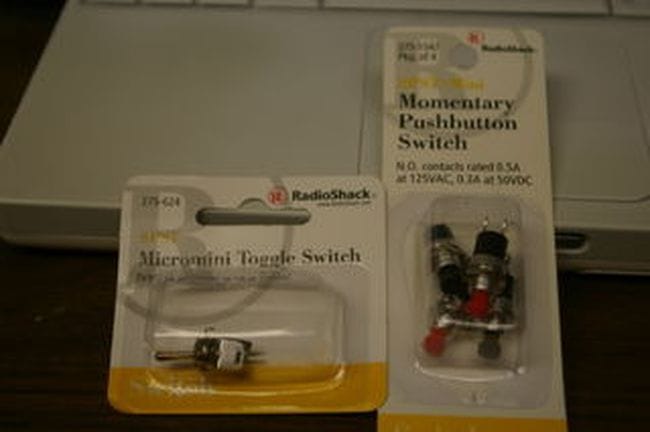

Инструменты и материалы:

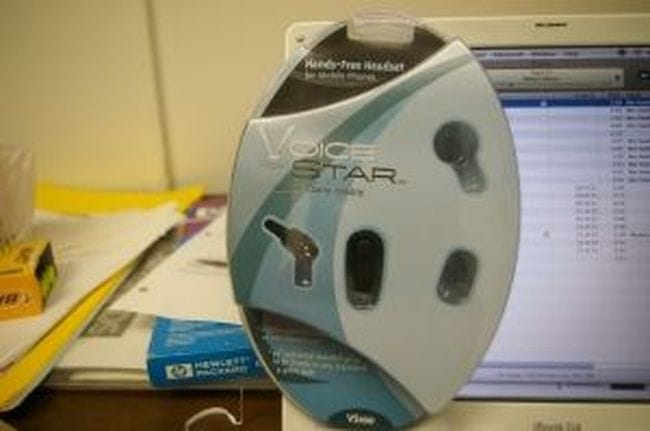

-Телефонные наушники с микрофоном;
-Две кнопки разных цветов;
-Микропереключатель;
-Футляр от фотопленки;
-Провод;
-Дрель;
-Сверло;
-Паяльник;
-Изолента;


Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой

Шаг первый: наушники

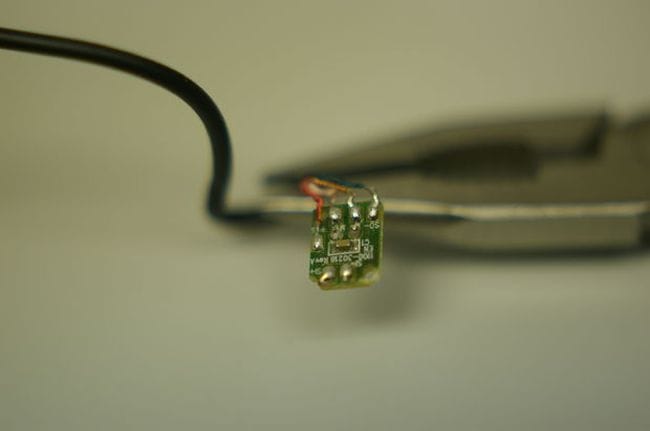

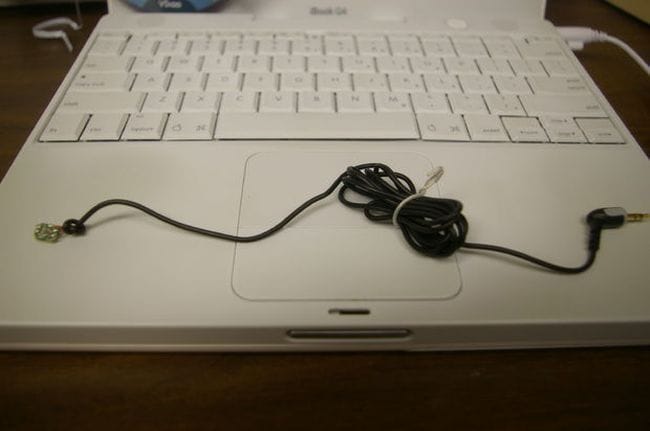

Аккуратно разбирает наушники. Удаляет микрофон и наушники. Остается только шнур и штекер. К штекеру идут четыре провода. Опытным путем автор установил , что при подключении штекера к разъему камеры провода имеют следующий порядок. Синий и медный без изоляции провода это земля. Красный провод фокус, а белый затвор.
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой

Шаг второй: пайка

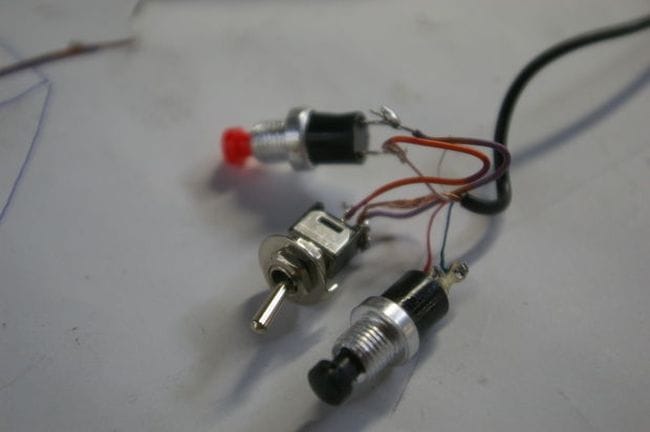

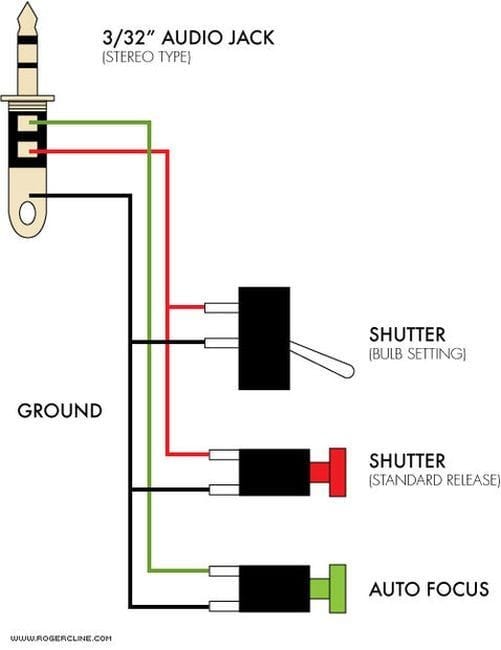

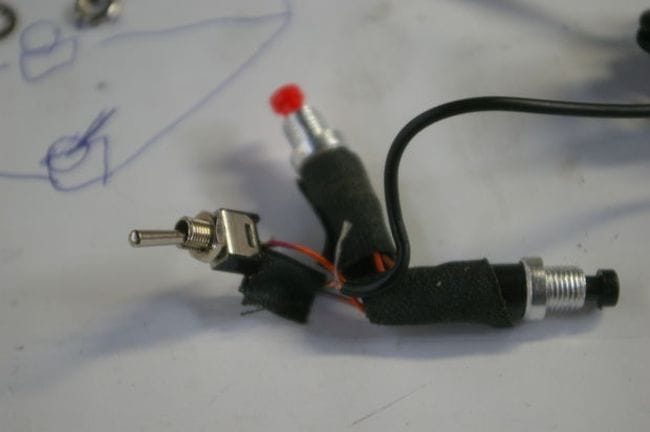

Согласно схеме припаивает кнопки и переключатель. Изолирует места соединения.
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой

Шаг третий: корпус

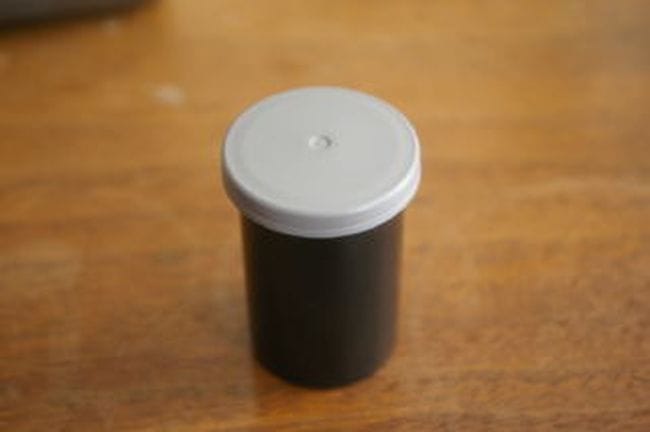

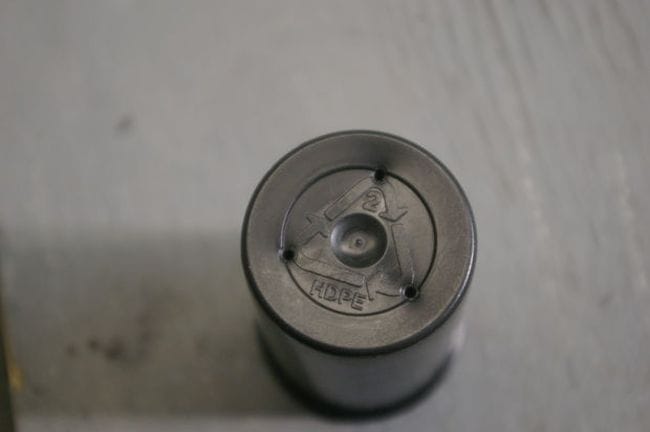

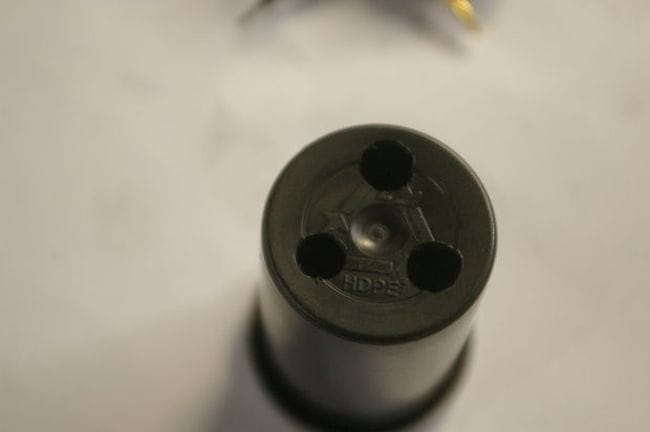

Для корпуса автор использовал пластиковую коробочку для хранения 35 мм фотопленки. В нижней части корпуса сделал три отверстия.
Тросик дистанционного управления фотокамерой
Тросик дистанционного управления фотокамерой

Шаг четвертый: сборка

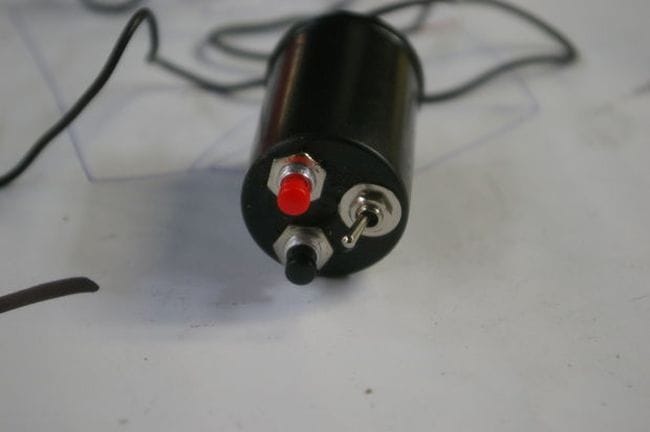

Установил кнопки и переключатель в отверстие в корпусе. Зафиксировал их гайками.
Тросик дистанционного управления фотокамерой

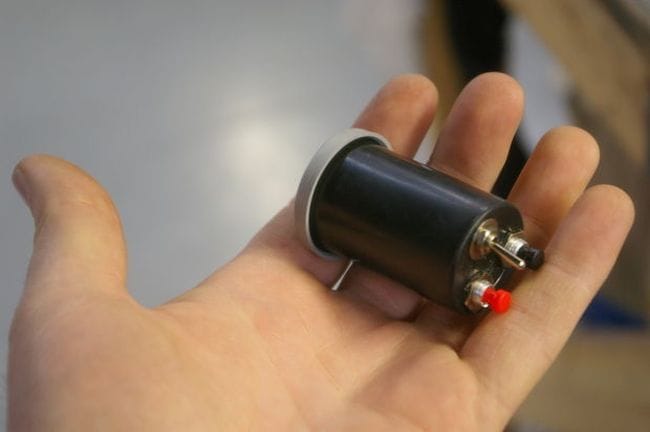

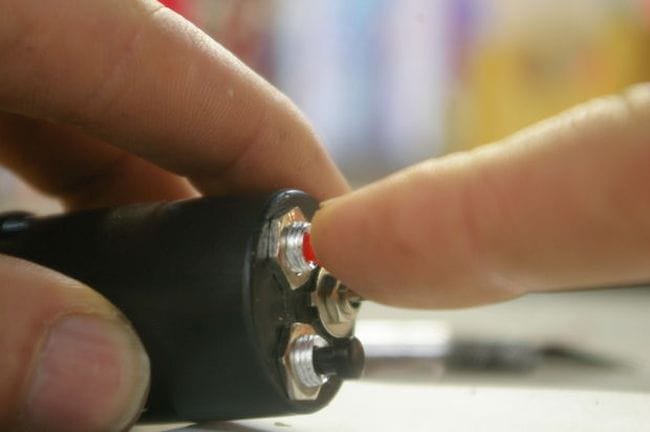

Тросик дистанционного управления для фотокамеры готов.
Тросик дистанционного управления фотокамерой

От себя добавлю, что разные камеры имеют разные разъемы для дополнительного оборудования. Если вы решите сделать себе такой тросик необходимо выбирать компоненты согласно разъемам вашей камеры.скачать dle 11.1смотреть фильмы бесплатно
