Ручная электролебедка

Ручная электролебедка

В этой статье будет рассмотрено, как изготовить небольшую электролебедку из доступных материалов.

Инструменты материалы:
-Электродвигатель стеклоочистителя в сборе с редуктором;
-Металлическая полоса;
-Металлическая фигурная трубка;
-Кнопка включения без фиксации;
-Изолента;
-2 болта по 8 см с гайками;
-Провода;
-Клеммы;
-Блок питания 12 В/ 1,5 А;
-Отрезная машинка;
-Дрель;
-Паяльник;
-Эпоксидный клей;
-Ключи;
-Штангенциркуль;
-Кусачки;


Шаг первый: изготовление ручка

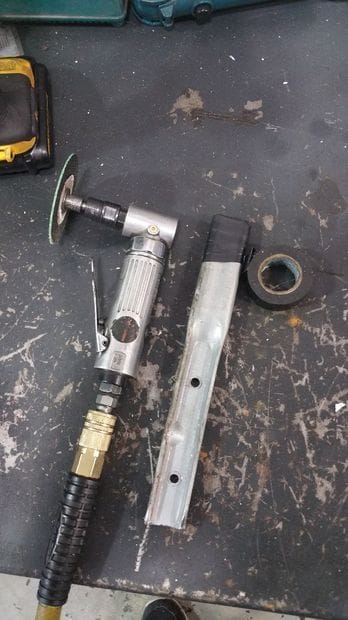

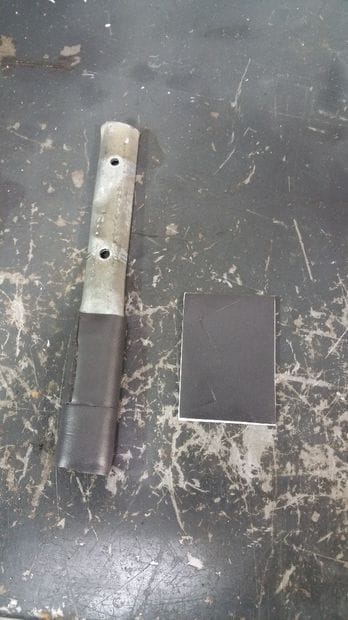

Отрезает от трубки заготовку для ручки, нужной длинны. Обматывает край ручки изолентой и обклеивает её мягким материалом.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

Шаг второй: установка ручки

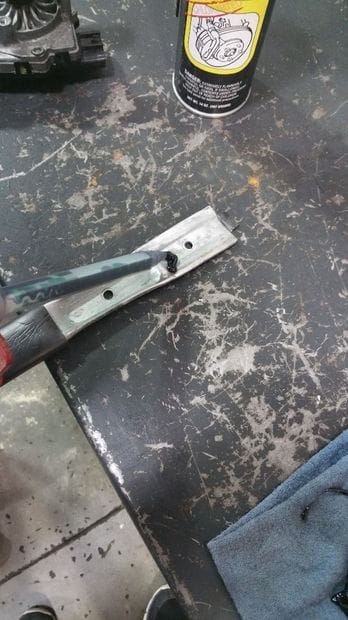

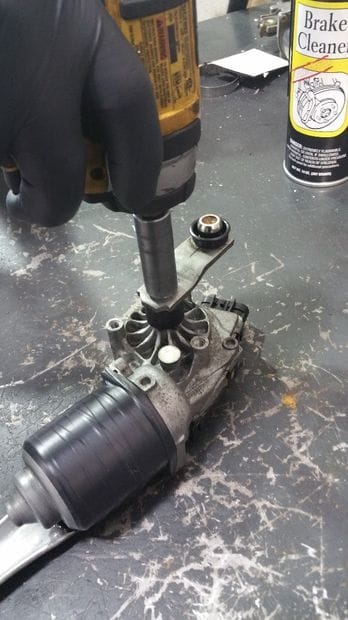

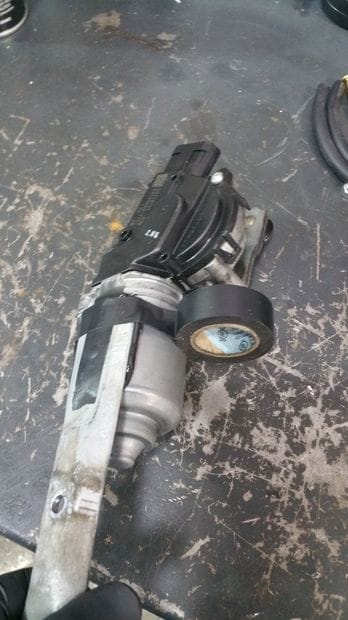

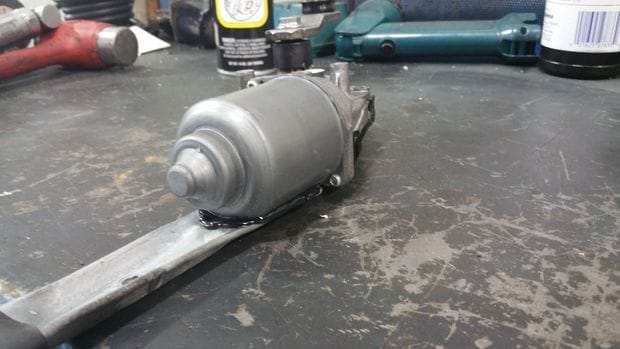

Зачищает места соединения ручки и двигателя. Наносит на ручку эпоксидный клей. Прижимает двигатель к ручке и обматывает их изолентой.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

Шаг третий: намоточная вилка

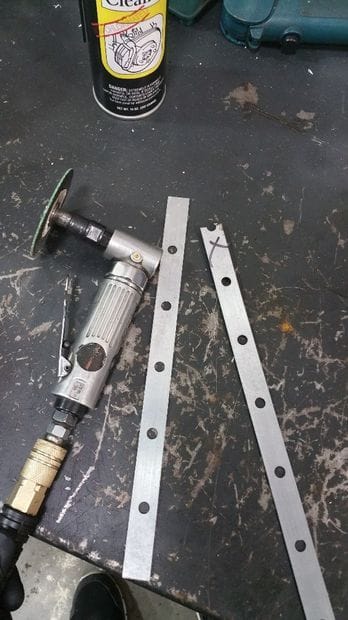

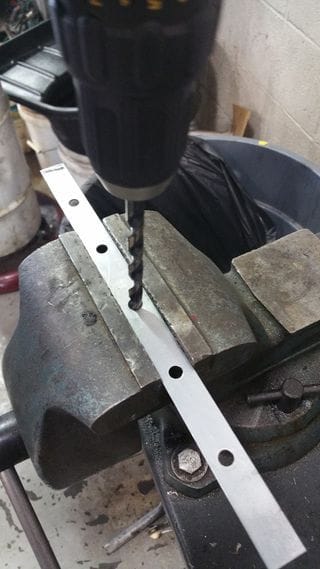

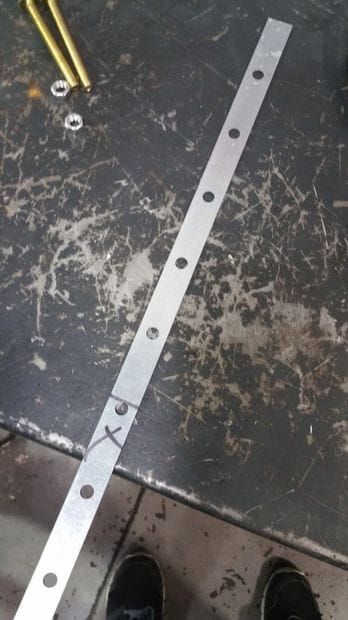

Вырезает две металлические пластинки, одной длины.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

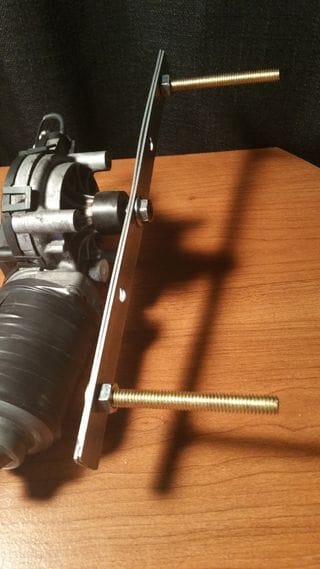

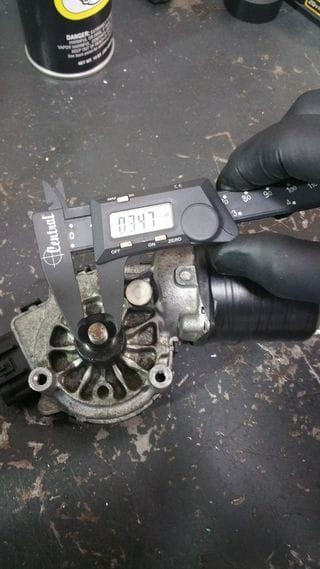

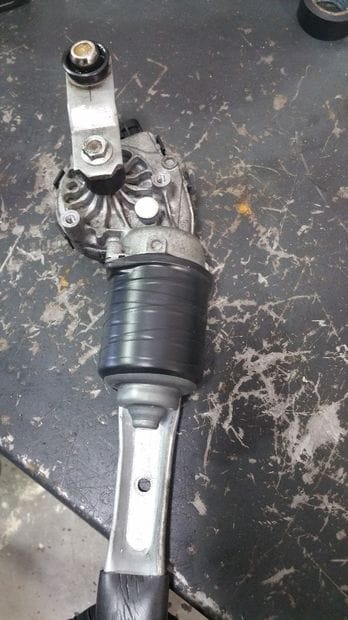

Складывает пластинки вместе и скрепляет их, по краям, болтами. По центру пластины сверлит отверстие, по диаметру вала редуктора. Закрепляет намоточную вилку на валу.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

Шаг четвертый: подключение электродвигателя

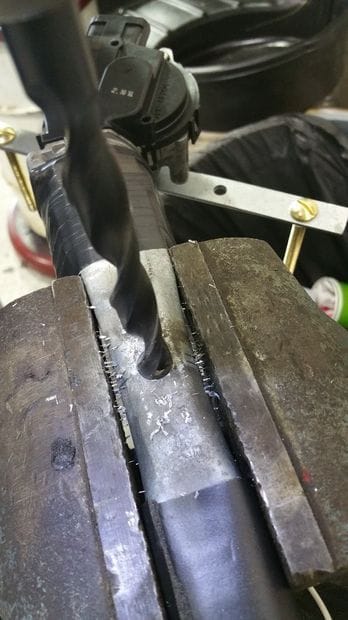

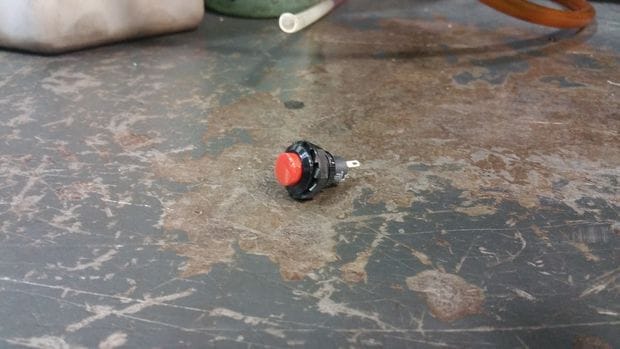

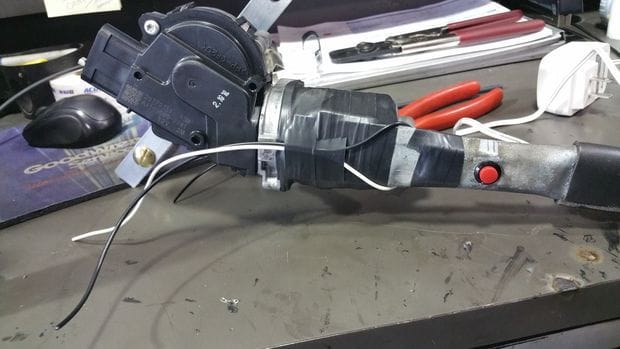

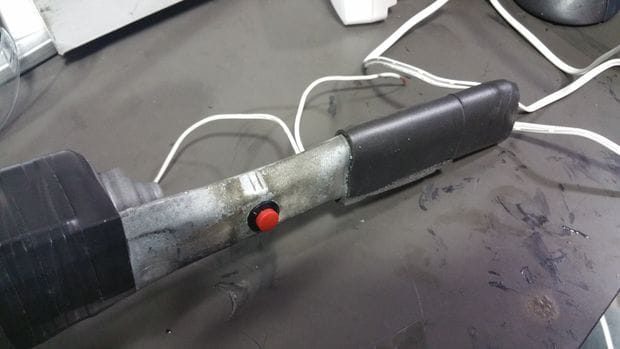

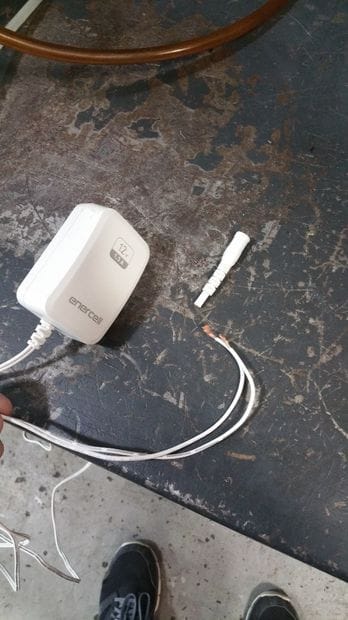

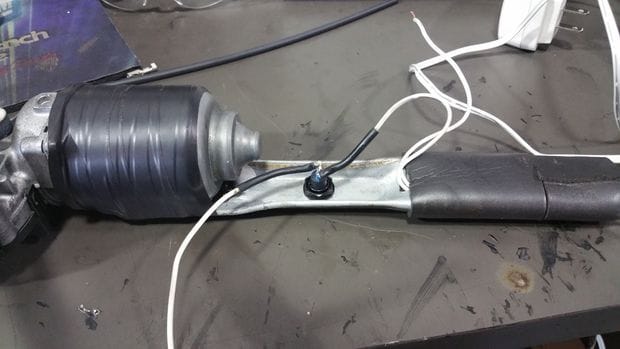

Обрезает штекер на блоке питания и зачищает концы провода. В ручке сверлит отверстие под кнопку включения. Устанавливает кнопку. К клемме кнопки подсоединяет провод от блока питания. К второй клемме кнопки подсоединяет кусок провода.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

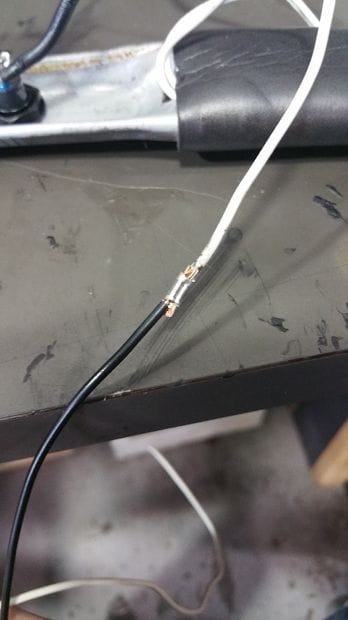

Наращивает провод идущий от блока питания.
Ручная электролебедка

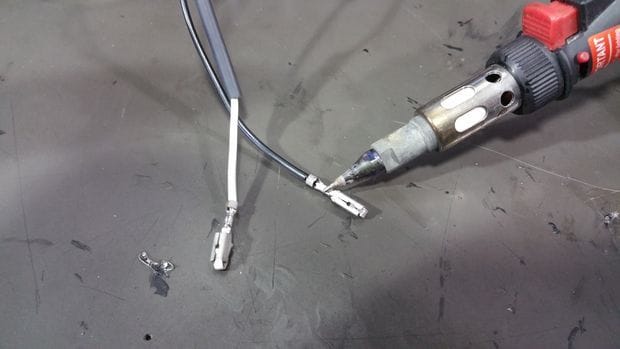

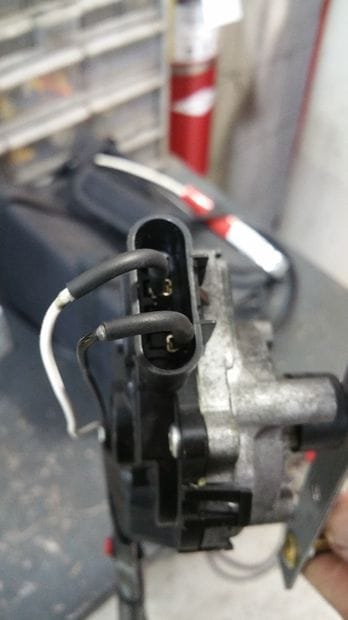

Устанавливает на концы проводов клеммы. Подключает их клеммам двигателя.
Ручная электролебедка
Ручная электролебедка
Ручная электролебедка

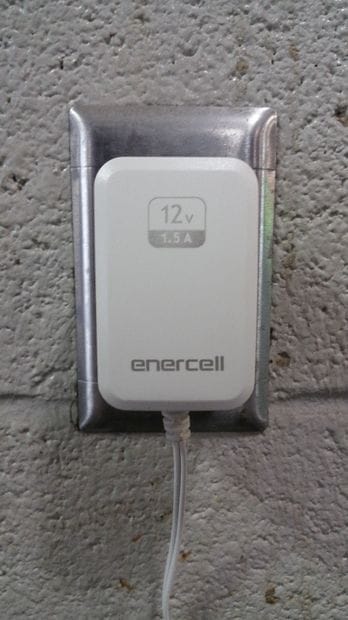

Осталось подключить блок питания к сети и можно пользоваться электролебедкой.
Ручная электролебедка

Немного от себя. Тем, кто будет делать подобную лебедку, я бы посоветовал ручку к двигателю закрепить другим способом. Например двумя, по краям , хомутами.скачать dle 11.1смотреть фильмы бесплатно
