Портативный вентилятор

Портативный вентилятор

В сценическом реквизите комедийного театра понадобился мощный регулируемый портативный источник направленного воздуха.
Также вес нужен минимальный, автономная работа, в течение нескольких минут, зарядное устройство.

Были опробованы разные автомобильные вентиляторы (вентиляторы печки, вентиляторы радиатора) но они были слишком мощные и очень большие.
Рассмотрены разные игрушки, но у них мощность наоборот слишком маленькая.

Электрические фены в своем составе имеют низковольтный электромотор, но они не подошли по габаритам и уровню шума
Бытовые не подходили из-за высоковольтного питания, затруднительно сделать автономными.

Всевозможные компьютерные и другие кулеры также не подходили из-за недостаточной мощности.

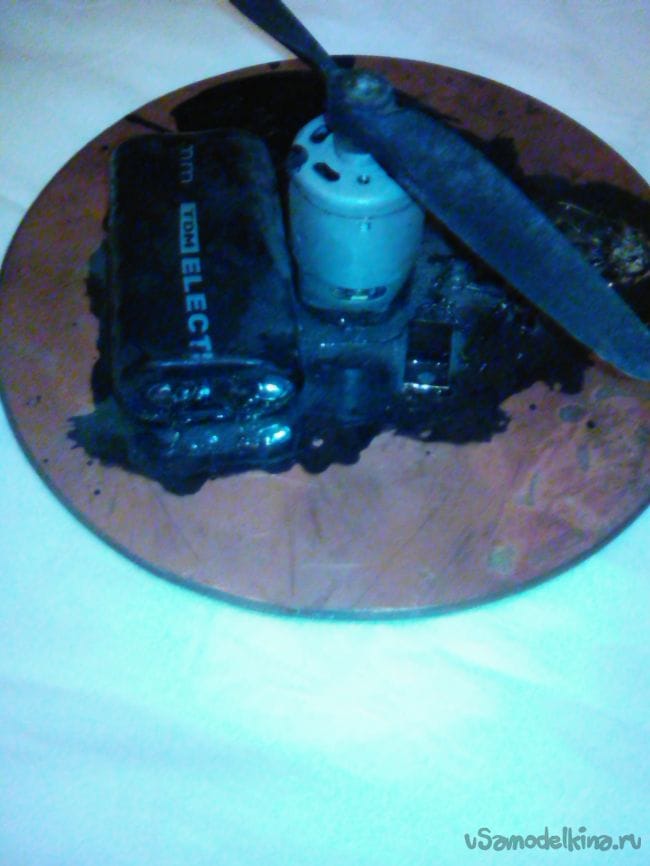

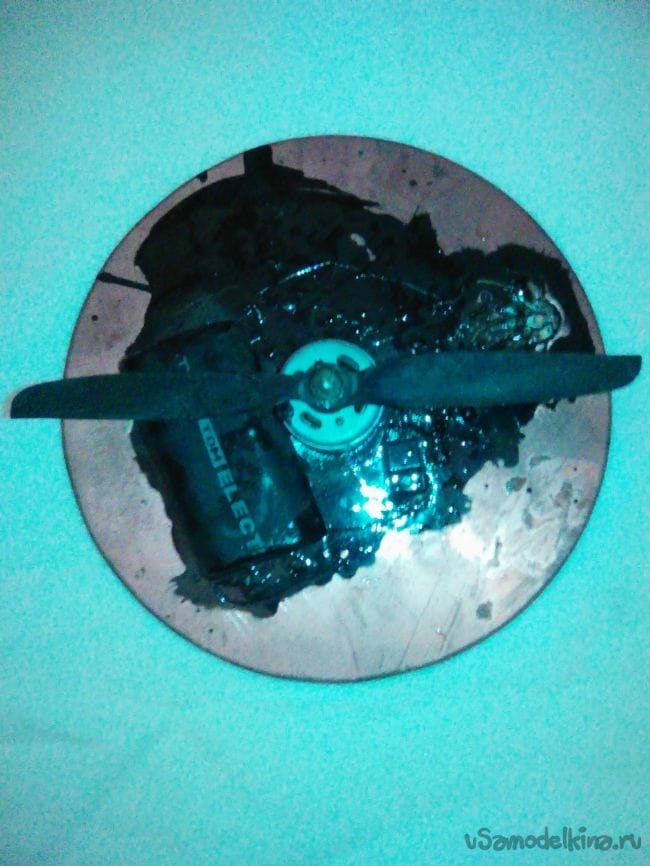

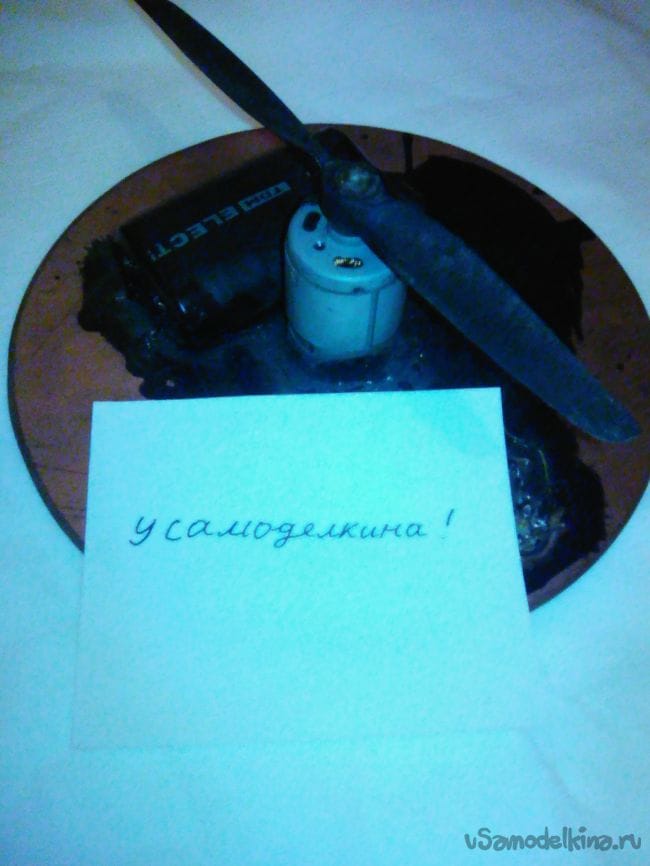

После нескольких пробных экземпляров был сделан такой вентилятор.

Двигатель и винт взят от радиоуправляемых электрических самолетов. Также понадобилось несколько поэкспериментировать с разными винтами для максимальной отдачи и минимального шума.

Аккумуляторы литиевые цилиндрические емкостью 2000мАМ/ч два штуки соединенные последовательно.

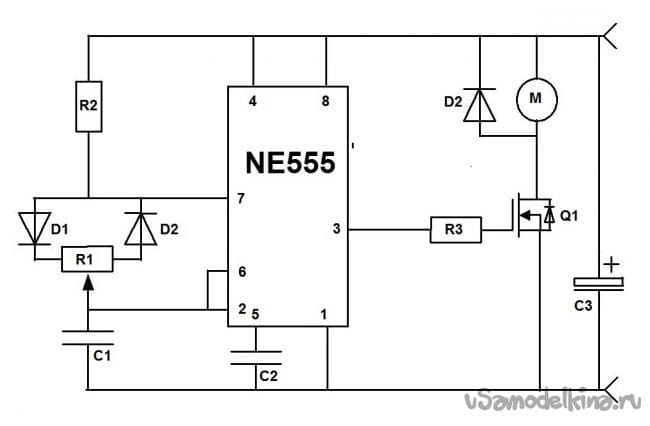

Регулятор оборотов методом ШИМ изготовлен по широко известной можно сказать классической схеме на микросхеме NE555. См. рисунок.
Портативный вентилятор

На вал двигателя, для лучшей адгезии, надфилем нанесены риски и винт эпоксидной смолой приклеен к валу электродвигателя.
Из фольгированного стеклотекстолита вырезан круг. Это очень прочный материал и удобный в обработке. Просверлены отверстия для крепления электродвигателя и переменного резистора. В фольге вырезанные дорожки для электрических соединений.

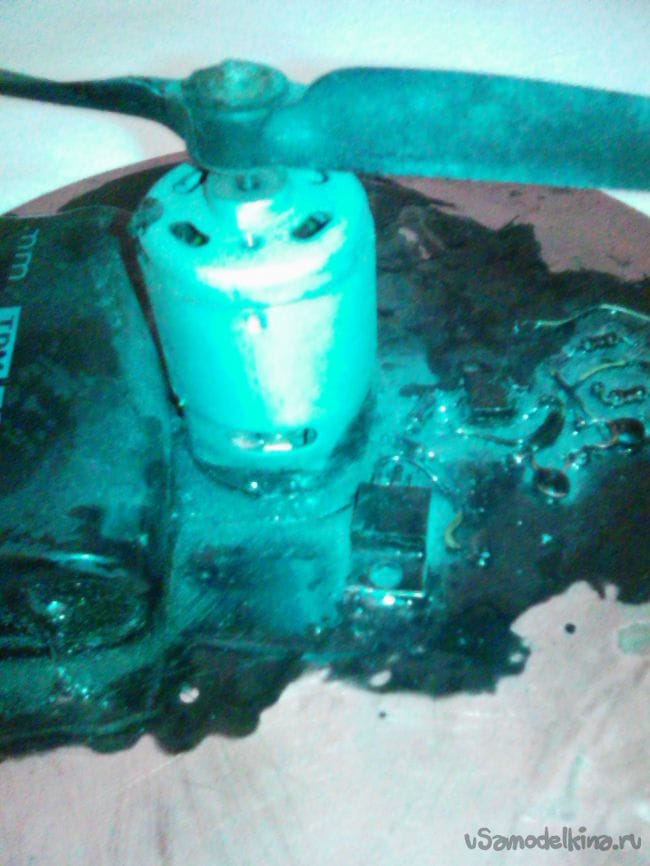

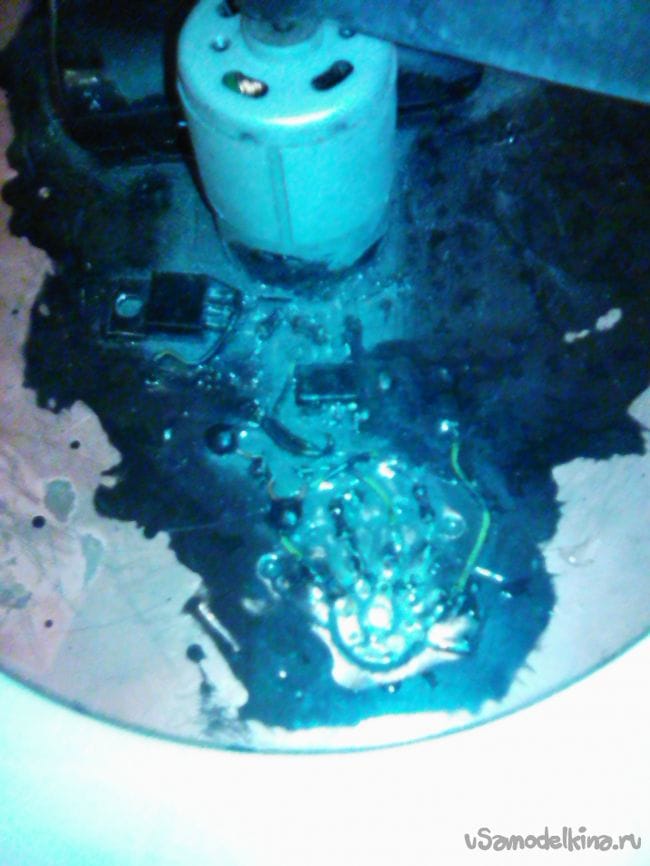

Задней частью при помощи эпоксидной смолы приклеен электродвигатель. Через отверстия проходят электрические выводы электродвигателя, которые с другой стороны припаяны к соответствующим дорожкам.

Регулятор оборотов выполнен по схеме приведенной на рис. У микросхемы отогнуты в стороны ножи таким образом все собрано методом поверхностного монтажа.

В качестве силового ключа установлен полевой транзистор с изолированным затвором IRL2505
Эта схема обладает многократным запасом по мощности. Нагрев транзистора отсутствует.

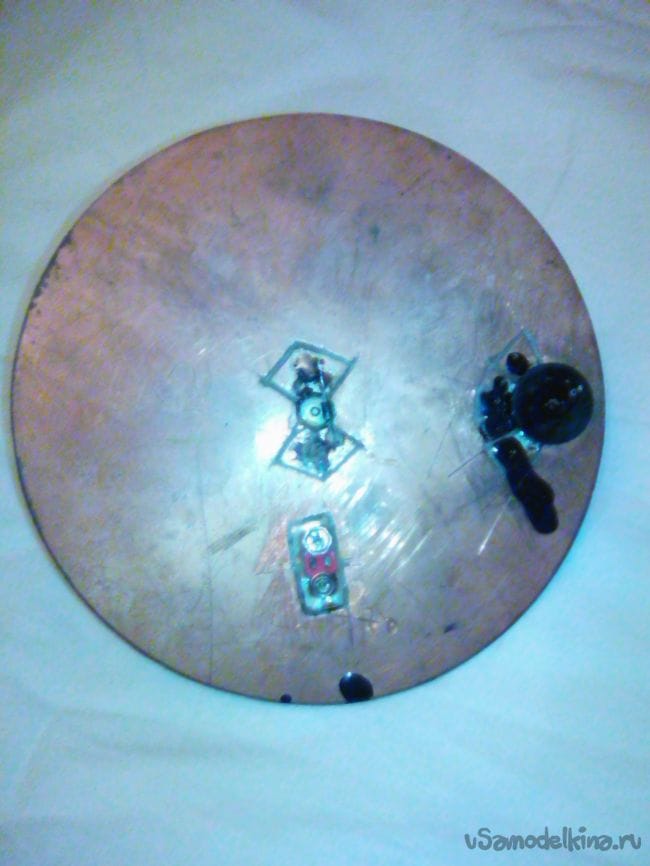

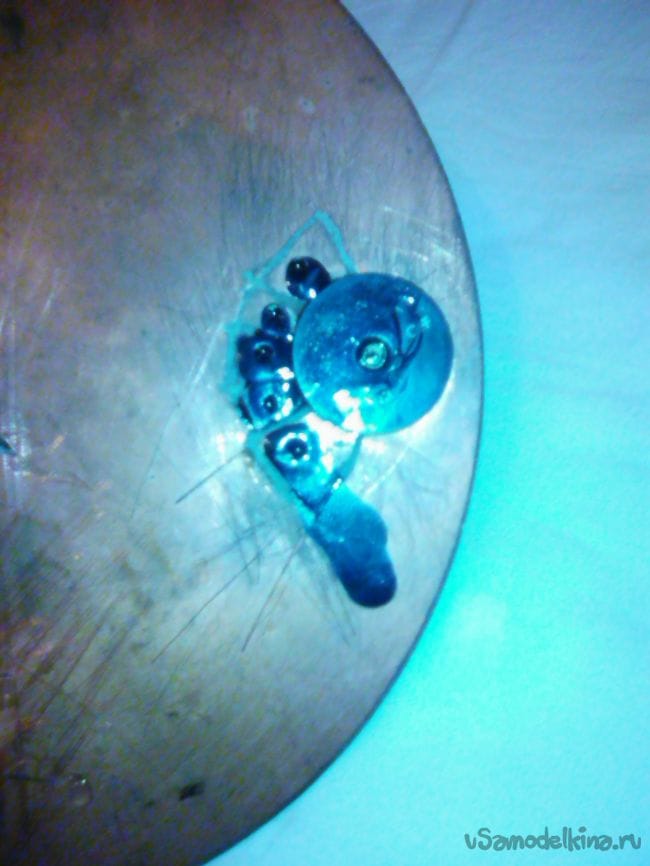

Переменный резистор малогабаритный с выключателем и боковым колесиком от старого портативного радиоприемника. Также установлен рядом в соответствующее отверстие. Особенность включения этого элемента что контакты выключателя отключают напряжение только с микросхемы управления NE555 после этого силовой ключ обесточивается и закрывается. Таким образом через контакты выключателя проходит маленький ток управления, а не ток всего устройства.

На аккумуляторы надета термоусадочная трубка обсажена горячим воздухом и они приклеены. Выводы аккумуляторов припаяны к соответствующим дорожкам.

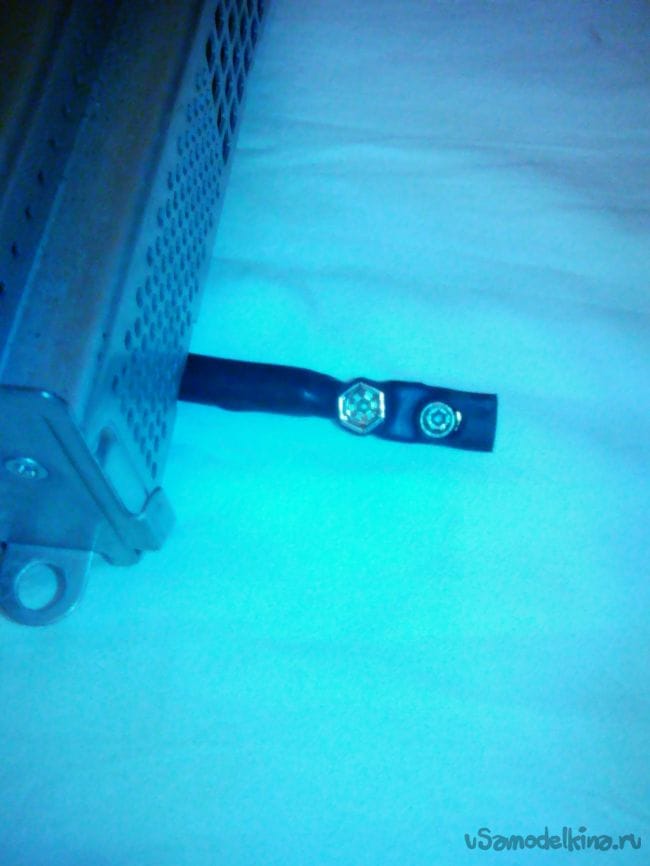

С другой стороны установлен разъем для зарядки аккумуляторов. После нескольких проб был использован разъем от батарейки крона. Главное преимущество что в случае если за шнур зарядного устройства потянут (например зацепят нагой) то разъем отсоединиться и при этом не шнур, другие устройства не повредятся. В эксплуатации оказалось очень удобно. Спасало много раз.

Все детали для придания механической прочности залиты техническим компаундом.

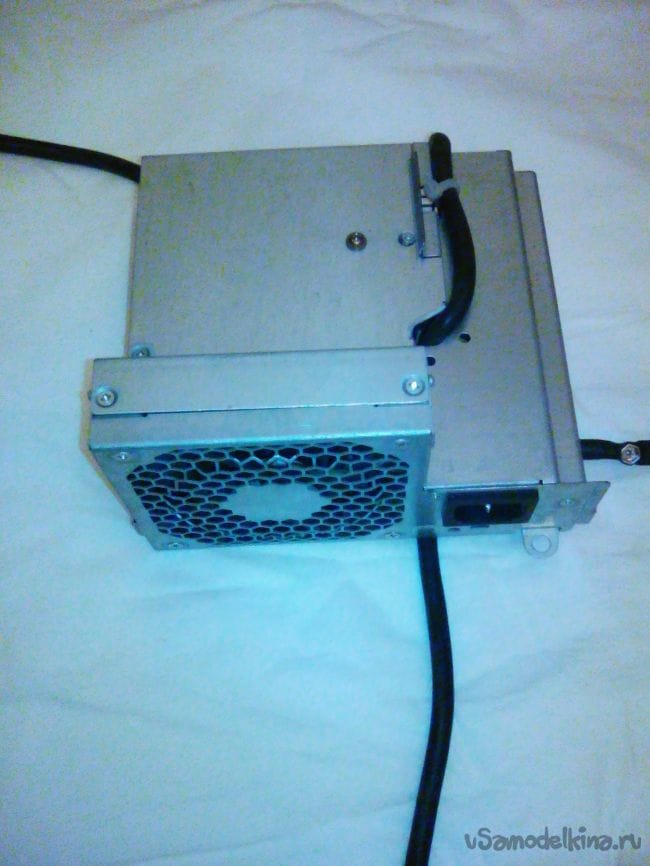

В качестве зарядного устройства был применен блок питания от компьютера. Он очень надежный, не боится перегрузок и легкодоступен, а также очень надежен.

Для заряда было выбрано напряжение 8.2 В. Это напряжение не много ниже максимального на аккумуляторах. Сделано для продления срока службы аккумуляторов. Естественно снизилась емкость аккумуляторов, но её хватает с запасом.

Из блока удалены все лишние провода. Зеленый управляющий соединен с общим для постоянной работы.
Так как для зарядки аккумуляторов нужно напряжение 8.2 В, а стандартные напряжения в этом блоке питания 5, 3.3 и 12 В то блок установлен понижающий стабилизатор на микросхеме LM317 в стандартном включении. См рисунок.
Портативный вентилятор

Микросхема работает в линейном режиме и выделяет много тепла. Её установил на один из радиаторов возле вентилятора блока питания через изолирующую теплопроводящую прокладку. В процессе эксплуатации перегревов не обнаружилось.

Резистором R2 установлено необходимое напряжение.
При такой зарядке нет опасности перезарядить аккумуляторы.

В перспективе на это устройство для повышения безопасности планируется установить решетчатый зашитый кожух.
Портативный вентилятор

Портативный вентилятор

Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
Портативный вентилятор
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
1 комментарий
  1. Иван_Похмельев
    Выводы аккумуляторов припаяны к соответствующим дорожкам.
    Плохо!
    Резистором R2 установлено необходимое напряжение.
    При такой зарядке нет опасности перезарядить аккумуляторы.
    Очень плохо! Ток зарядки ничем, кроме внутренних сопротивлений источника и аккумуляторов не ограничен. К тому же, непонятно, какие аккумуляторы: со встроенной платой защиты или нет. Если встроенная защита есть, то достаточно добавить ограничитель тока заряда, если её нет, то надо ещё ограничивать минимальное напряжение.
