Модель пресса


Встал вопрос, как показывать продукцию, которую мы производим чтобы было понятно и запоминающее.


Привозить к потенциальному клиенту готовое оборудование для показа не представлялось возможным. Большие габариты и вес более тонны. Тем более что встречи проходили преимущественно в офисных центрах. Приехать на встречу к нам на производство, готовы совсем не многое.


Бумажные каталоги не подходили. Их много разных производителей, они теряются и что главное совершенно не запоминаются.

Видеоролики, также не производили ни какого впечатления.


Было решено изготовить рабочую модель пресса, который можно взять с собой и показать принцип действия.


Результат превзошел все ожидания! На эту модель все обращали внимание, запоминали и потом долго обсуждали. Задача была выполнена. Он очень шумно работал и на этот шум собирались все работники соседних помещений. Получалось очень зрелищное хотя маленькое шоу.


Это устройство с легкостью прессует при потенциальных клиентах целлофановые пакеты, всевозможные картонные коробочки. Развиваемое усилие, несмотря на игрушечное исполнение более 100кг. Также очень эффектно прессует пустые пивные банки.


Масштаб не подгонялся, упор был поставлен чтобы модель была носимая и напоминала оригинал.


Рама, двери и лапа сварена из метало профиля 15*15.

Двери и внутренние стенки обшиты металлом 1мм.

Двери приварены к мебельным петлям.

Для запирания дверей на саморезы установлены мебельные петли.

Все металлоконструкции ошкурены и покрашены эмалью черный цвет.


Так как изготовить рабочую гидравлическую систему столь малого размера оказалось проблематично и весьма затратно и что самое главное долго, то было принято решение в пользу установки пневматической системы. Тем более агрегаты похожи на гидравлические и выполняют подобные функции.

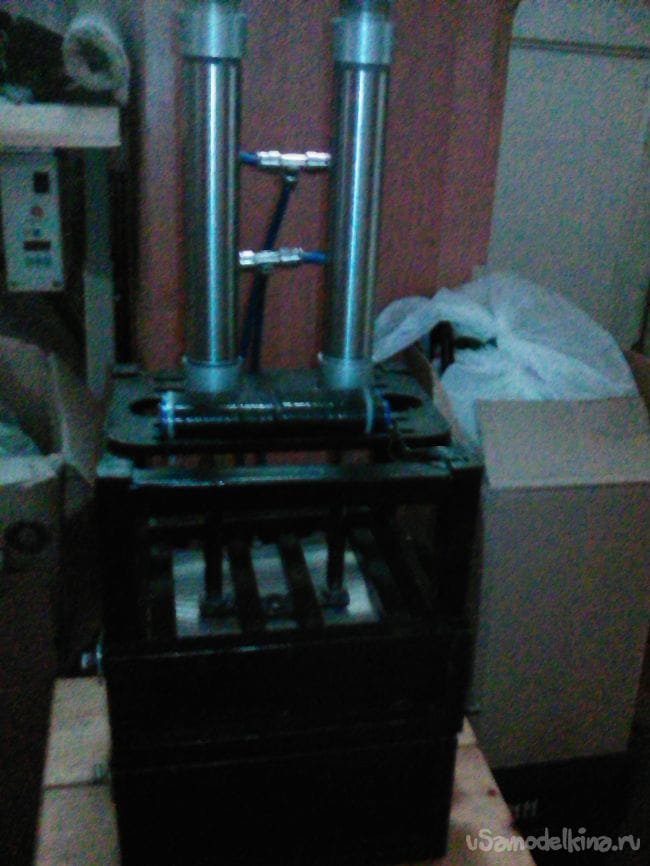

Два пневмоцилиндра с диаметром поршня 30мм и ходом 200мм установлены сверху и штоки соединены с лапой пресса по средством штатных резьбовых соединений.


На цилиндры для плавности хода установлены дроссели с цанговыми фитингами.

Далее при помощи тройников цилиндры соединены параллельно.


И затем подсоединены к пневмораспределителю.

Пневмораспределителя с ручным управлением не нашлось.

Пришлось переделать би стабильный распределитель с электрическим управлением.

Для этого электрические катушки удалены и вместо них изготовлены и установлены концевые плиты, лишние отверстия заглушены, шток удлинен.


Если передвигать шток в ручную можно управлять пневмоцилиндрами.

В качестве воздушного компрессора взят автомобильный для подкачки шин.

Корпус и лишнее оборудование удалено.


Испытания с компрессора имеющим довольно большой внутренний объем показать: давление выше 8 кг2 не поднимается и такой режим в течение минуты переносил абсолютно безболезненно. Рабочий цикл составляет 20 сек. На основе этого ни разгрузочный клапан, ни реле давления не устанавливалось.


Оставшийся агрегат установлен на резьбовые соединения к корпусу модели. Шланг подачи воздуха соединен соответственно к пневмораспределителю.


Ресивер для воздуха было решено не использовать. Первое экономия веса и места, второе из-за кратковременности работы и не высоким требованиям к скорости и плавности перемещений его наличие не нужно.

Рядом установлен выключатель питания для оперативного управления.


Компрессор питается от литиевого аккумулятора имевший номинальное напряжение 15 вольт и емкость 2500 mAч. У этого аккумулятора имеются все необходимые защиты.

Емкости аккумулятора вполне достаточно для организации более 10 показов.

Заражается он внешним зарядным устройством


Напряжение аккумулятора не много выше номинального у компрессора, но из-за кратковременного режима работы проблем это не вызывает.


Работают с этой моделью следующим образом:

1. Переводят пневмораспределитель в положения подъема.

2. Включают питание компрессора на время необходимое для полного подъема лапы.

3. Открывают обе двери и загружают материал для прессования (пленку, картон, или что-нибудь другое)

4. Закрывают двери, переводят распределитель в положение опускание лапы и включают компрессор на необходимое для прессования время (примерно 20 сек).


При необходимости цикл прессования
