Светомузыкальный коврик для компьютерной мыши

В данной статье пойдет речь о необычайно красивом коврике для мыши, работающем как светомузыка. Такой коврик будет в радость его хозяину и станет диковинкой для гостей.

Огромное количество музыки на жестком диске присутствует, наверно, у всех владельцев домашнего персонального компьютера. Накопив бессчетное количество mp3 файлов, я начал подумывать о светомузыке, но, к сожалению, не мог долгое время подобрать подходящую схему. Чисто случайно, гуляя по просторам Сети, я наткнулся на плагин для Winamp, позволяющий посредством LPT порта подключить светодиоды, мигающие в такт играющей музыке.
Но где же разместить эту самую светомузыку? Я долго раздумывал над этим вопросом, пока не понял, что коврик для мыши – один из наиболее подходящих вариантов. К тому же вырезанный в форме некоего рисунка, коврик для мыши будет создавать в темноте определенный образ.

Светомузыкальный коврик будет создан на 6 светодиодах, и управление им будет осуществляться плагином Winamp.

Итак, перечислим все, что необходимо нам для осуществления данного замысла.

- кусок оргстекла. Я использовал кусок 30х20 мм, найденный в сарае.
- шесть светодиодов разных цветов. В хозяйстве у меня нашлись фиолетовый, синий, два красных, оранжевый, зеленый.
- разъем от LPT кабеля для подключения к материнской плате (можно успешно использовать для этих целей кабель для принтера).
- 8-жильный кабель (не витая пара).
- термоусадка (служащая для изоляции проводов)
- паяльник, канифоль, олово.
- дреммель (я использовал вместо него электрический лобзик и болгарку)
- надфили, напильники
- самоклейка
- скотч
- наждачная бумага

Светомузыкальный коврик для компьютерной мыши

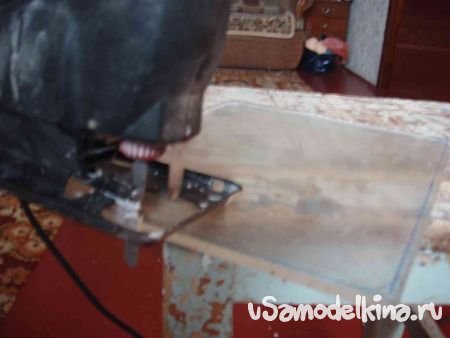

Коврик я решил сделать прямоугольным и обычных размеров: 21х17.5 мм. По нарисованному контуру вырезаем дреммелем контур будущего коврика. Затем стачиваем напильником его углы. Поскольку коврик будет с рисунком, нужно разметить углубления для светодиодиов и проводов.

Светомузыкальный коврик для компьютерной мыши

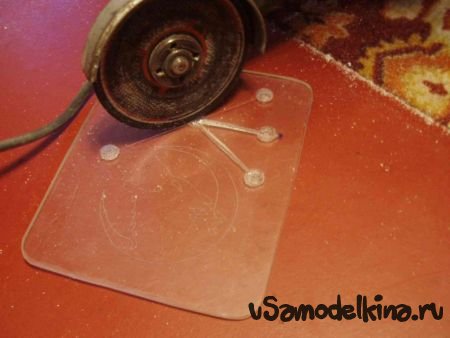

Отверстия под светодиоды можно просверлить дрелью. Углубления для проводов вырезались мной при помощи болгарки.

Светомузыкальный коврик для компьютерной мыши

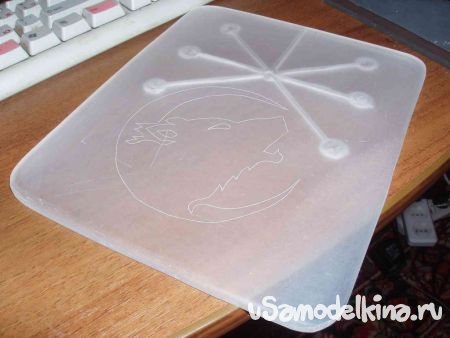

При обработке заготовки наждачной бумагой, ее можно немного смочить водой.

Светомузыкальный коврик для компьютерной мыши

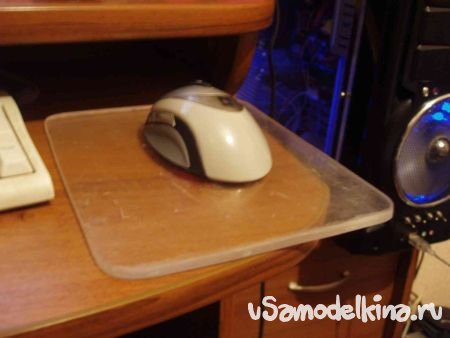

Почти готово.

Светомузыкальный коврик для компьютерной мыши

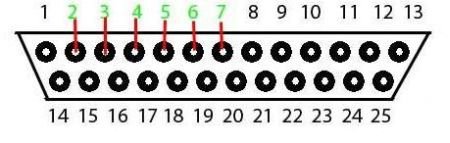

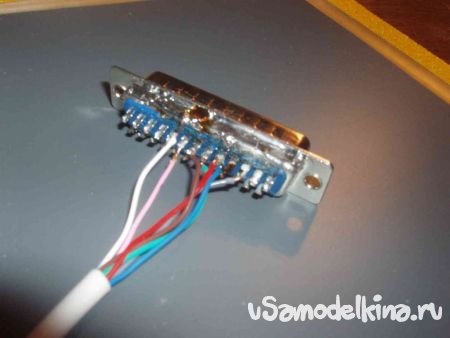

После этого приступаем к проводке. Припаиваем 6 контактов разъема к проводам кабеля, как изображено на схеме зеленым цветом. Еще один провод паяем к «земле» (к самому корпусу LPT разъема). Оставшийся восьмой провод попросту отрезаем, - он нам не понадобится.

Светомузыкальный коврик для компьютерной мыши

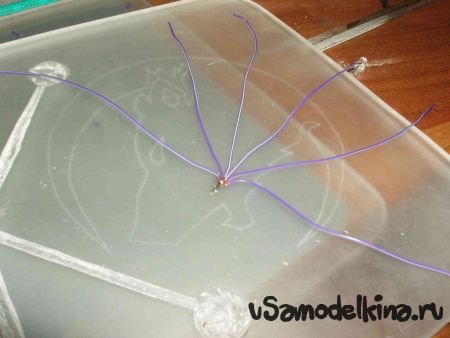

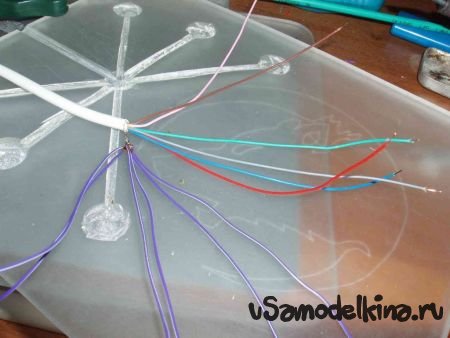

Теперь необходимо разветвить «землю». Для этого берем 6 проводков длиной примерно 13 см и спаиваем их вместе, как показано на фотографии. После чего припаиваем получившуюся разводку на «землю» (белый провод).
Светомузыкальный коврик для компьютерной мыши

Светомузыкальный коврик для компьютерной мыши

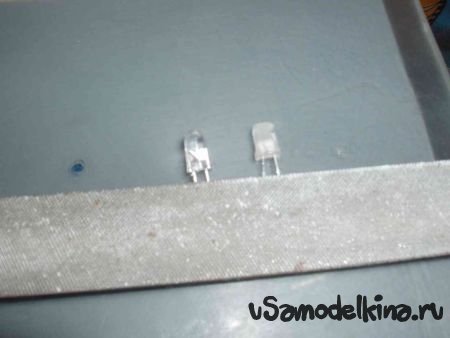

Затем с помощью надфилей уменьшаем размер светодиодов, чтобы они не были больше толщины оргстекла.
Светомузыкальный коврик для компьютерной мыши

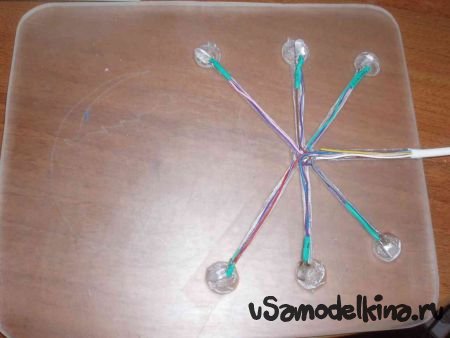

К светодиодам припаиваем провода, которые затем изолируем при помощи термоусадки. Сами светодиоды крепятся к коврику при помощи обычного скотча.
Светомузыкальный коврик для компьютерной мыши


После чего распечатываем рисунок и, перенеся его на самоклейку, аккуратно вырезаем, затем наклеиваем на коврик.
Светомузыкальный коврик для компьютерной мыши

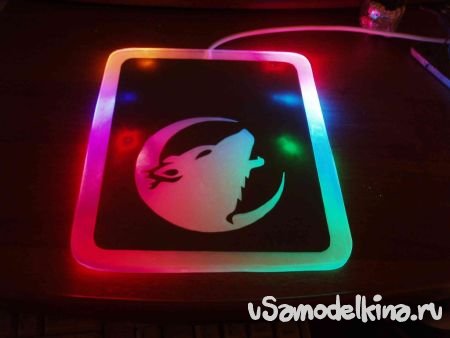

На завершающем «программном» этапе работы нам нужен файл vis_leds.dll (помещаем его в Winamp\Plugins) и программа Userport.rar. Файл Userport.sys из архива Userport.rar userport.rar [31,37 Kb] (cкачиваний: 59) копируем в Windows\System32\Drivers. Далее из архива запускаем файл Userport.exe. В левом окне вводим 0x378-0x378. Затем последовательно нажимаем «ADD», «START», «UPDATE». Затем в Winamp выбираем нужный плагин (Visualisations\Select plug-in). Спустя пару мгновений коврик должен «заиграть».
Светомузыкальный коврик для компьютерной мыши

Светомузыкальный коврик для компьютерной мыши
