Топорик выживальщика из пильного диска

Внимание!!! Данная самоделка размещена исключительно в ознакомительных целях.
Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозит лишение свободы до двух лет!

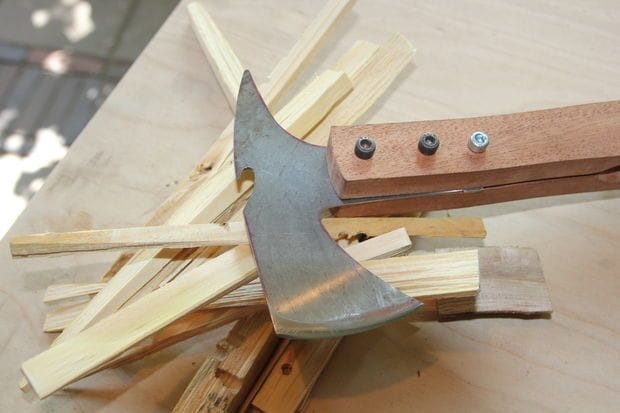

Топорик выживальщика из пильного диска



Этот топорик сочетает в себе три функции, это само собой сам топор, а еще тут есть маленькая острая ножовка, а также открывалка для пива. Автор называет это приспособление топором выживальщика, хотя это скорее просто небольшой помощник в туризме.

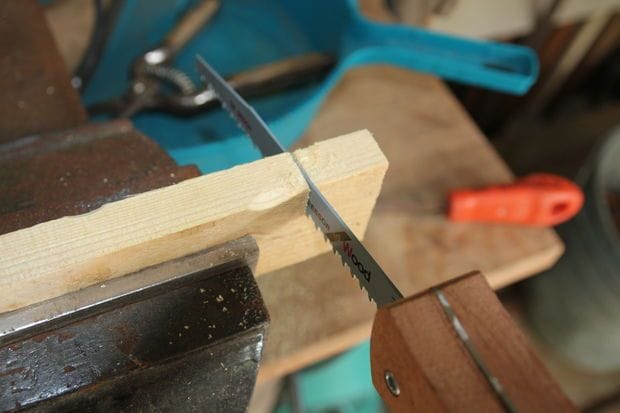

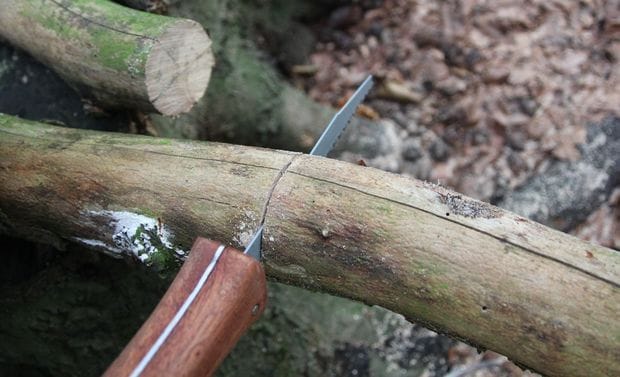

Изготавливался топорик для альпинизма и в целом отдыха на природе, с употреблением пива, поэтому тут предусмотрена открывалка. Что касается ножовки, то ей удобно пилить умеренно толстые ветви, а потом колоть топориком на щепки для растопки. Делается топор легко, в качестве материала используем пильный диск.

fk4u6ixirxt443c.pdf [17.8 Kb] (скачиваний: 314)
Посмотреть онлайн файл: fk4u6ixirxt443c.pdf

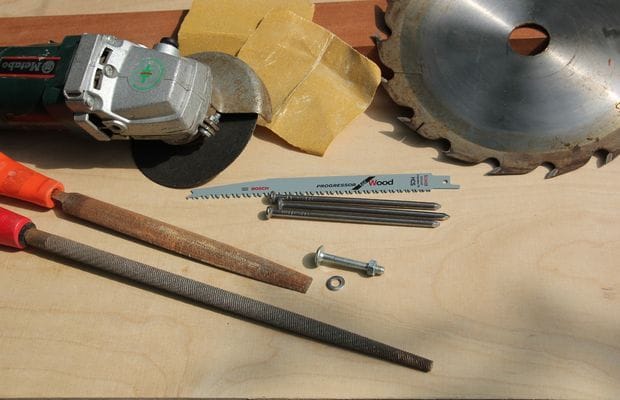

Материалы и инструменты для самоделки, которые использовал автор:

Список материалов:
- пильный диск;
- древесина для изготовления ручки;
- гвозди для изготовления штифтов;
- эпоксидный клей;
- шайба, гайка и болт;
- лезвие ножовки Sawzall (автор использовал на 200 мм).







Список инструментов:
- маркер;
- линейка;
- болгарка;
- дрель со сверлами;
- хороший набор напильников;
- наждачная бумага;
- крайне желательно иметь тиски или струбцины.

Процесс изготовления топорика:

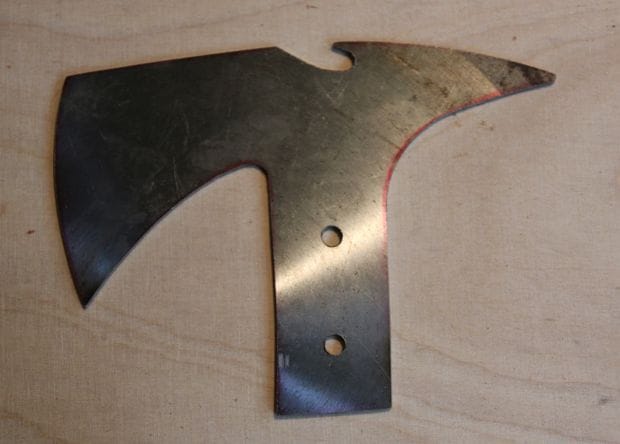

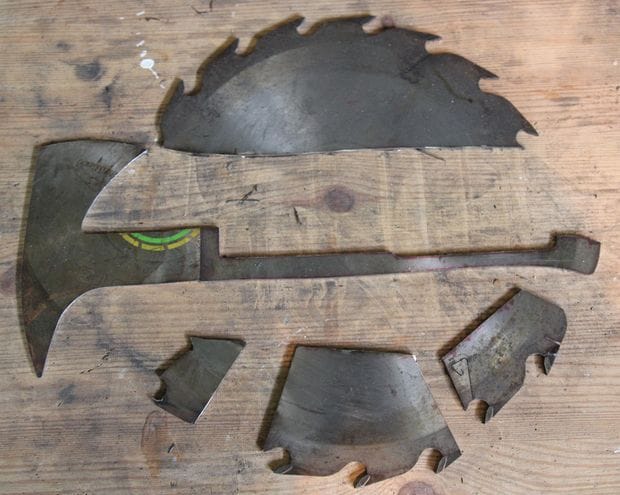

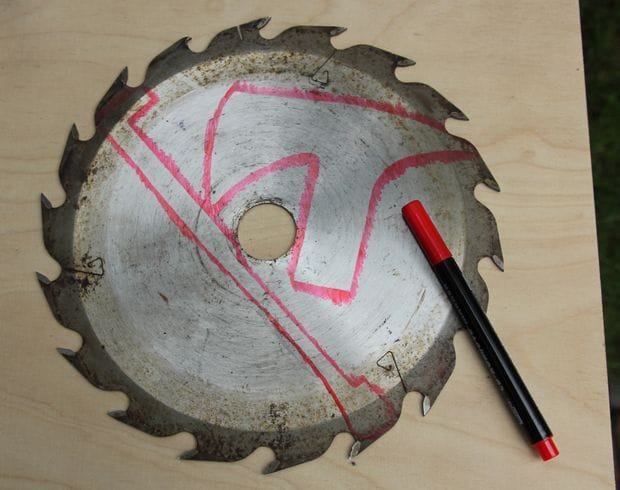

Шаг первый. Придумываем и вырезаем основной профиль

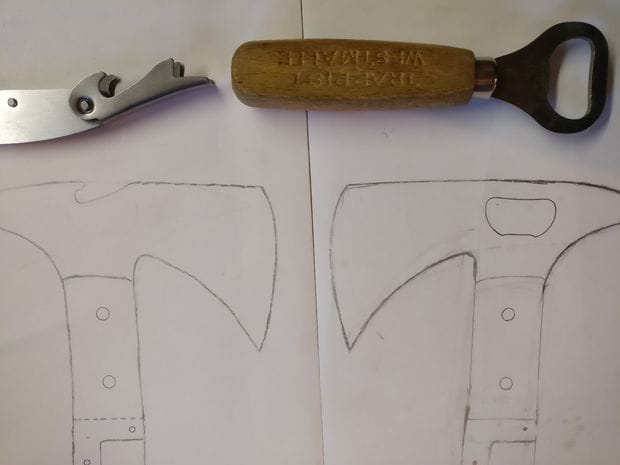

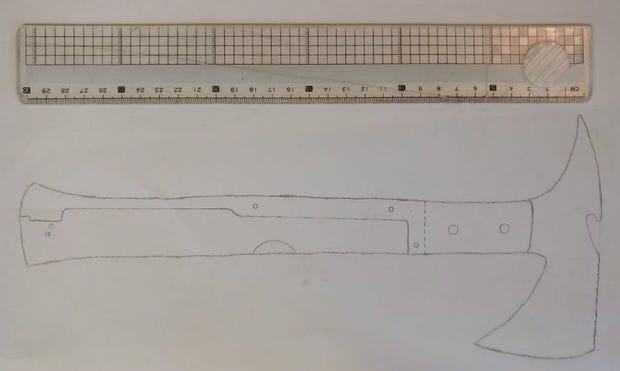

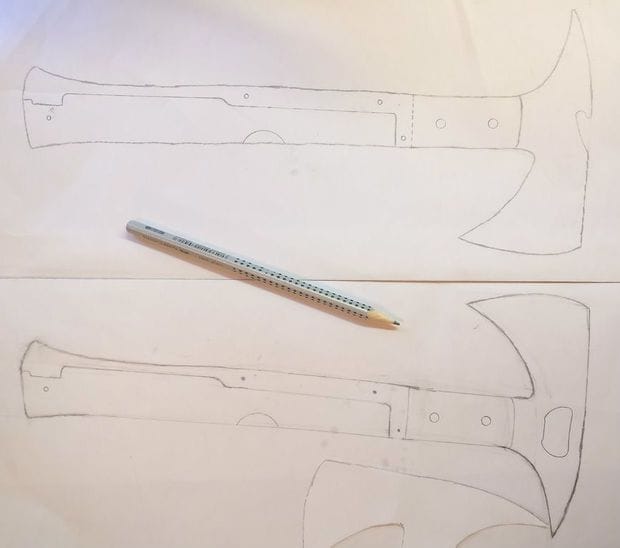

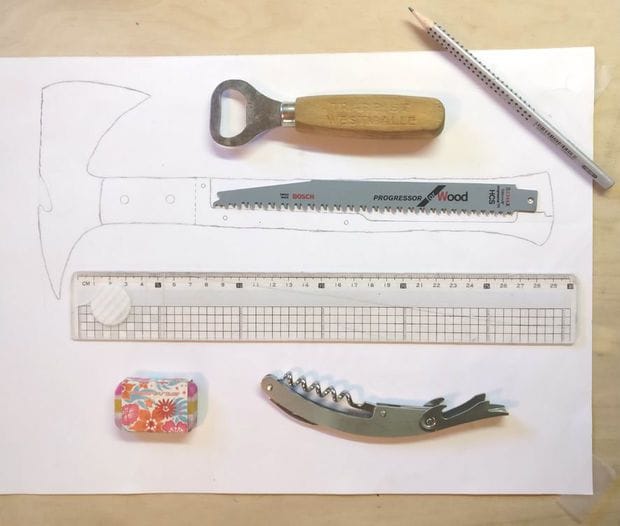

Первым делом вам нужно будет придумать форму вашего топорика. Всегда помните о том, что главные рубящие характеристики топора зависят от его веса. Чес больше будет металла, тем тяжелее будет топор, и тем лучше он будет рубить. Определитесь также с формой лезвия, тут уже все зависит от того, в каких целях вы будете использовать топорик. Рисуем профиль топора на отрезном диске. Или же можно сперва это сделать на бумаге, а потом вырезать и перенести на металл, это более профессиональное решение.

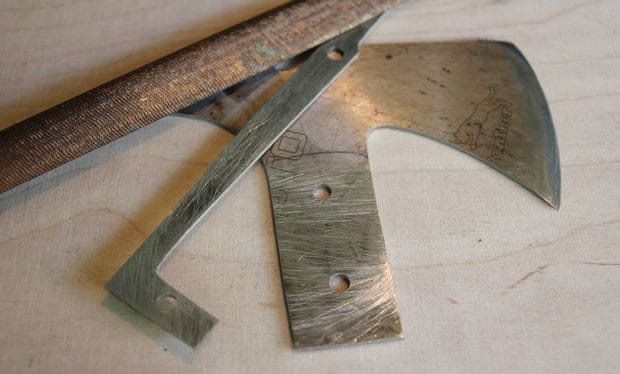

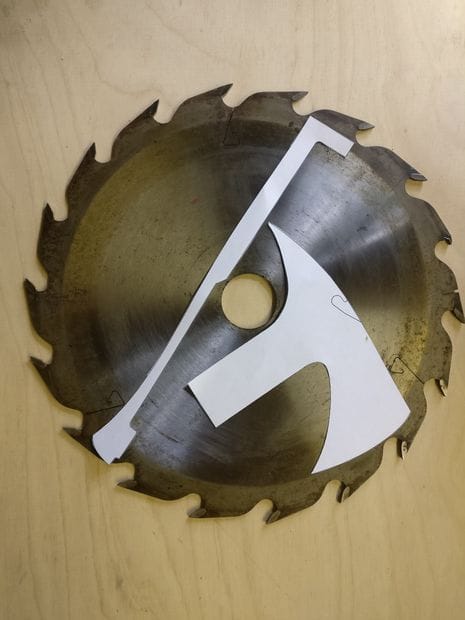

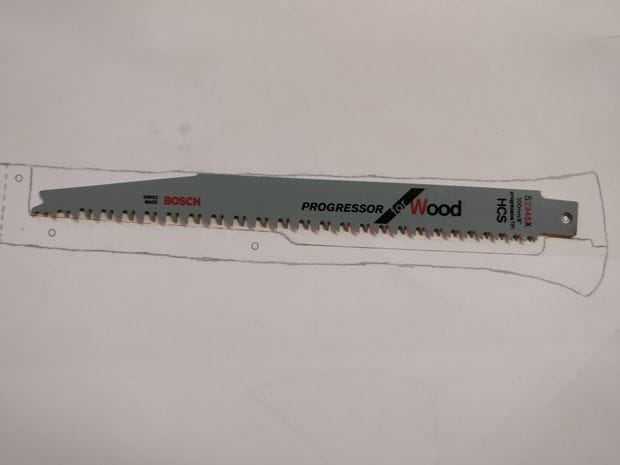

Помимо этого вам понадобится еще одна деталь, которую нужно вырезать. Но она будет нужна в том случае, если вы будете устанавливать в свой топорик полотно пилы. Через всю длину ручки должна проходить узкая стальная пластина, в итоге в ручке образуется паз, в котором будет прятаться ножовка. Само собой форма этой стальной пластины должна быть такой, чтобы ножовочное полотно заходило на свое место беспрепятственно. Поскольку ручка у автора довольно длиная, вырезать эти две детали цельными не получится, вырезаем отдельно топор и длинную пластину, идущую через рукоятку.

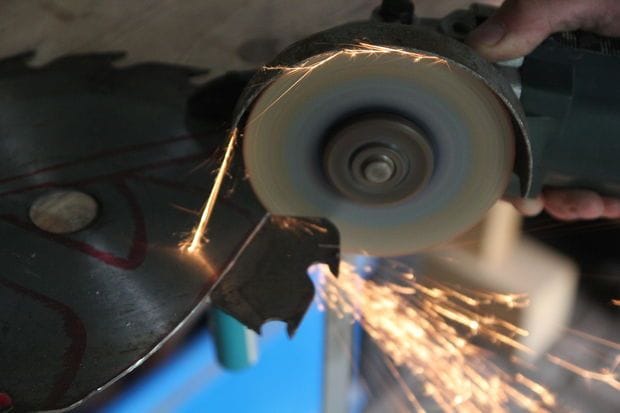

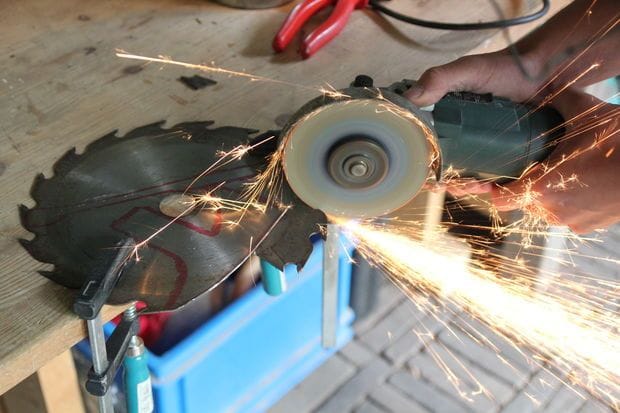

Что касается инструмента, то вырезать все это дело можно с помощью болгарки. Старайтесь не перегревать заготовку для топора, так как при этом происходит отпуск металла и он становится мягким. Впрочем, эту проблему решает повторная закалка. Эту работу можно выполнить и ножовкой по металлу, правда, в этом случае металл обычно отпускают путем нагрева, после этого его легко резать. Дошлифуйте оставшиеся фрагменты на точиле или той же болгаркой.

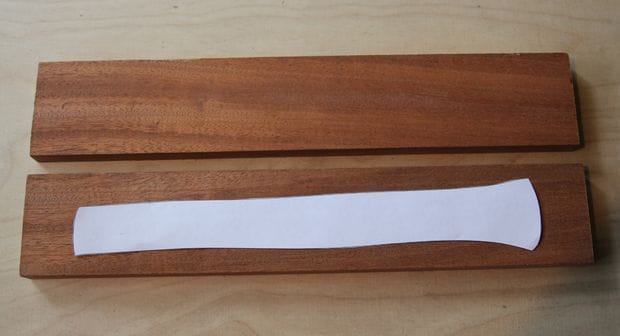

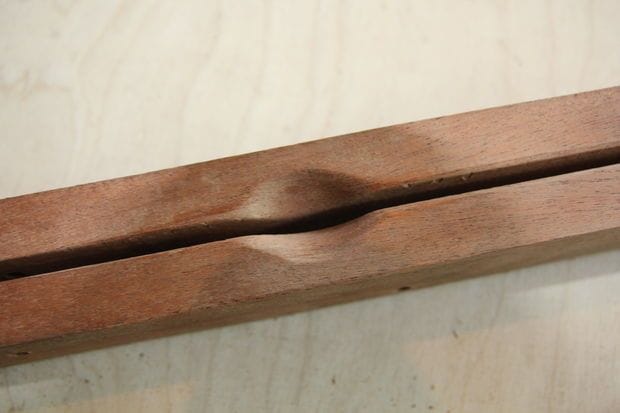

Шаг второй. Изготавливаем ручку

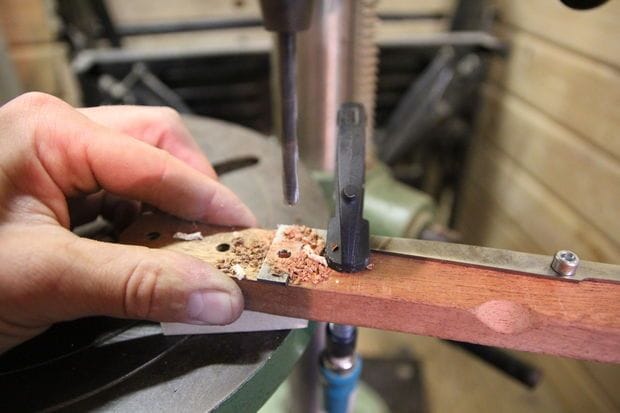

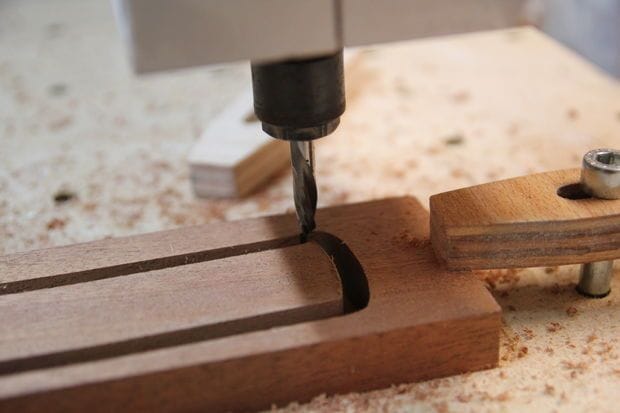

Этот шаг будет довольно простым, если у вас есть ЧПУ. Но это удовольствие дорогое и мало у кого есть такое приспособление. Но вся эта работа вполне просто выполняется вручную. Рисуем на дереве профиль ручки и потихоньку вырезаем. Хорошо иметь электролобзик, если нет, не страшно, все можно сделать и ручными инструментами. Вам понадобится изготовить две половинки. Учитывайте то, чтобы ручка не была слишком толстой. Заготовки потом хорошенько отшлифуйте, чтобы они были гладкими и одинаковыми.

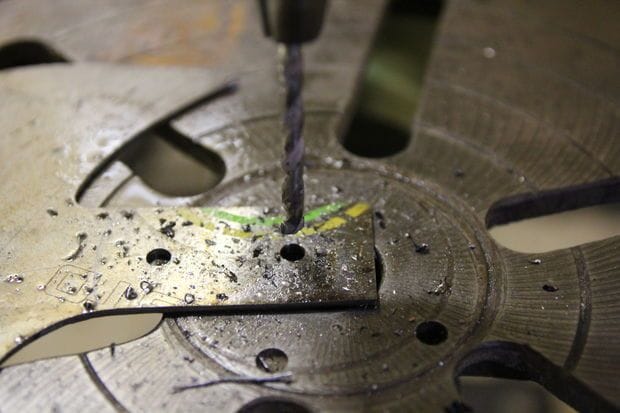

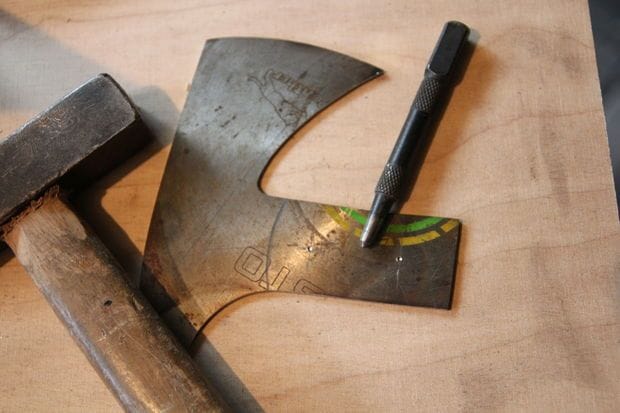

Шаг третий. Сверлим отверстия в металле
Металл пильных дисков закален, он делается из высокоуглеродистой стали. Просто так его просверлить обычным сверлом у вас не получится. Для этих целей будет нужно специальное сверло с твердосплавным наконечником. Обычно это реально сделать тем сверлом, которым сверлят бетон.
Есть еще вариант, вы всегда можете нагреть металл до красна, а потом дать ему остыть на открытом воздухе. В итоге он будет без проблем сверлиться обычным сверлом. Еще не забудьте просверлить два отверстия в длинной металлической пластине, которая проходит по всей длине ручки. Впрочем, этот металл вы можете без проблем отпустить, тут закалка не потребуется.

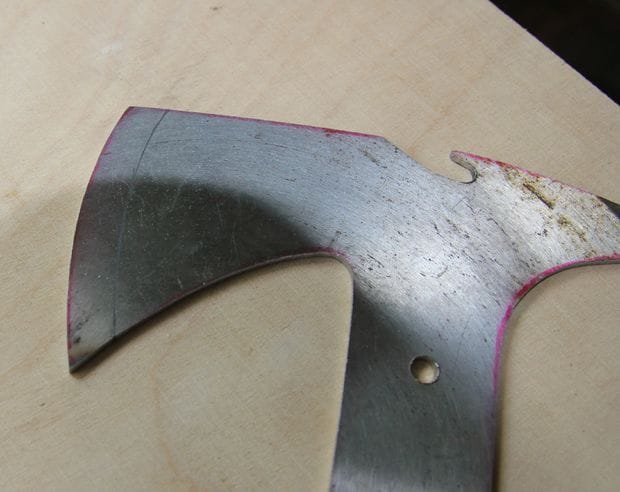

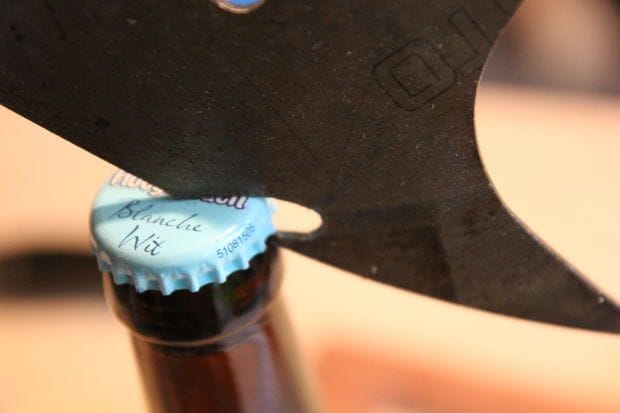

Шаг четвертый. Открывалка для пива

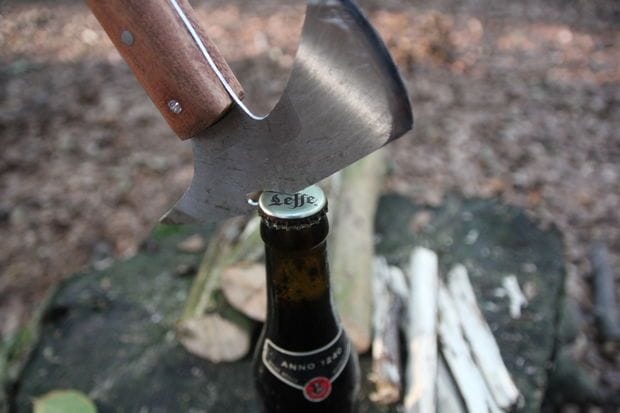

Так уж вышло, что наш автор любитель накатить пивка у костра с друзьями. Конечно, открыть бутылку можно и о сучок, но гораздо удобнее это сделать подготовленным инструментом, в нашем случае это топор. Открывалку сделать не сложно, просто вырежьте болгаркой зубчик, который будет надежно цепляться за крышку. По словам автора, работает отлично.


Шаг пятый. Пробная сборка

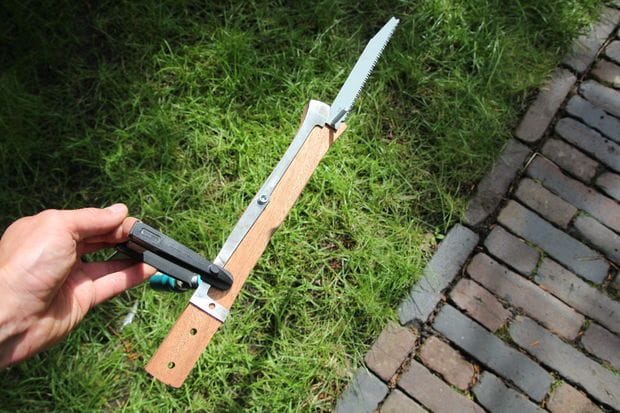

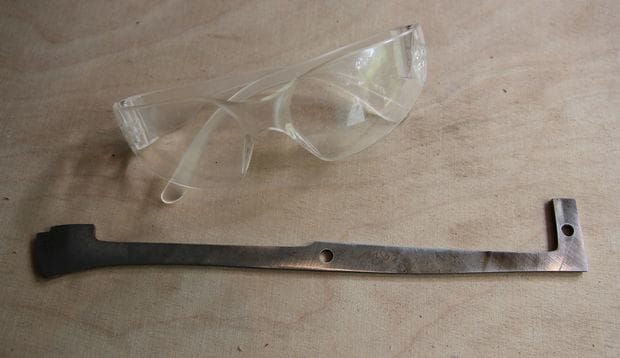

Первым делом вам предстоит разобраться с фиксирующим механизмом ножовочного полотна. Та тонкая металлическая пластина, которая проходит через всю ручку, работает в качестве пружины и фиксатора. Сперва автор собирает все на болтах и проверяет, все ли хорошо работает. Для этого сверлим отверстия в нужных местах, где именно, смотрите на фото. Если что-то не так, еще пока не поздно все подогнать. Попробуйте вытащить полотно и что-то порезать, оно должно быть зафиксировано надежно.

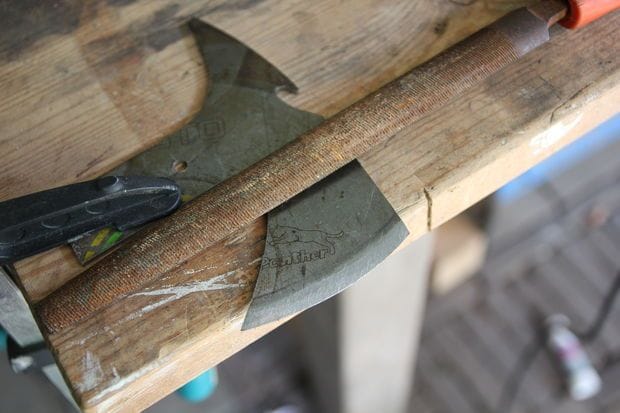

Шаг шестой. Точим топор

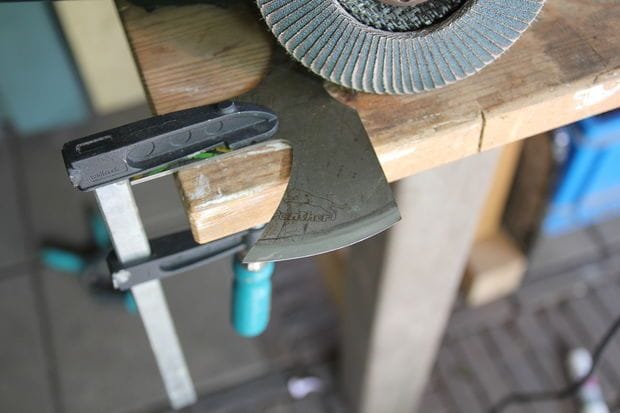

Настает самый ответственный момент изготовлении топора – это его заточка. Так как топорик изготавливается без последующей закалки, нам важно его правильно наточить. При заточке лезвие будет греться, а это значит, что может произойти отпуск металла, если температура станет слишком высокой. После отпуска металл будет мягким, и топор будет быстро терять заточку. Перед заточкой запаситесь миской с водой и постоянно охлаждайте в ней лезвие. Точит автор аккуратно при помощи болгарки и шлифовального диска. Так создается скос, а также происходит грубая заточка.





Для более тонкой заточки берем напильники, а также наждачную бумагу. При желании с помощью наждачной бумаги топорик можно наточить до состояния лезвия. Но так как рубить мы им будем дрова, то сильно острым он нам и не нужен, к тому же, это небезопасно.

Шаг седьмой. Склеиваем топорик

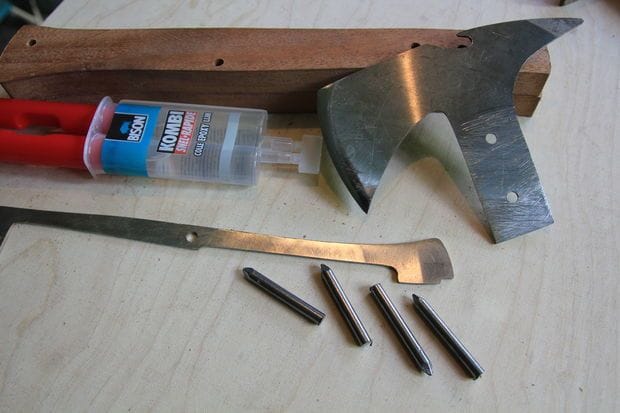

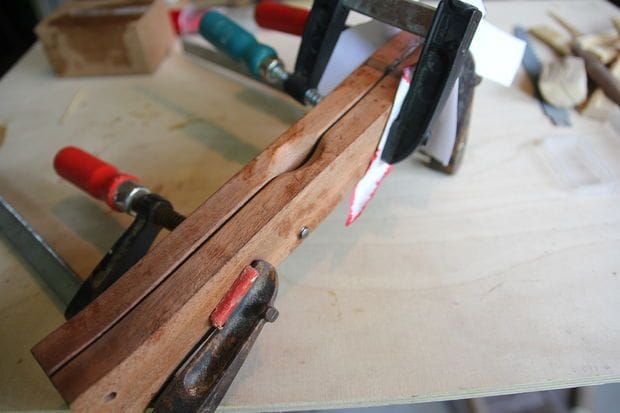

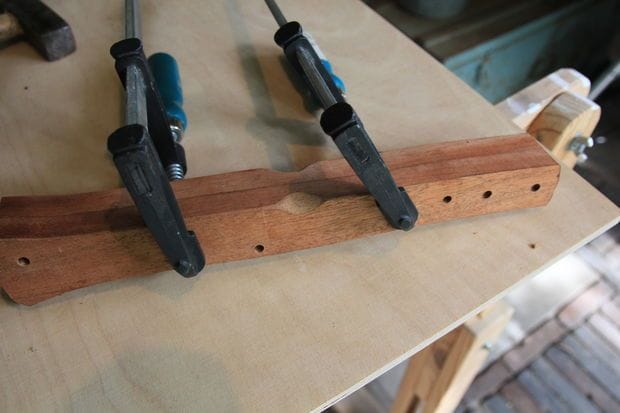

В качестве клея используем эпоксидку. Удобно будет использовать двойной шприц, который одновременно наносит смолу и отвердитель. Клей нужно наносить осторожно, так как внутри ручки есть движущиеся части. Перед смешиванием смолы с затвердителем, подготовьте штифты. В качестве штифтов автор использовал обычные гвозди. Режем их до нужной длины, чтобы они немножко выступали с ручки с обеих сторон.




Клей наносим в той части, где крепится топорик, а также склеиваем верхнюю половинку стальной пластины. Нижнюю часть склеивать не нужно, она работает как пружина. Стягиваем все это дело струбцинами и оставляем на 24 часа, именно столько зачастую сохнет эпоксидный клей.

Шаг восьмой. Формируем ручку

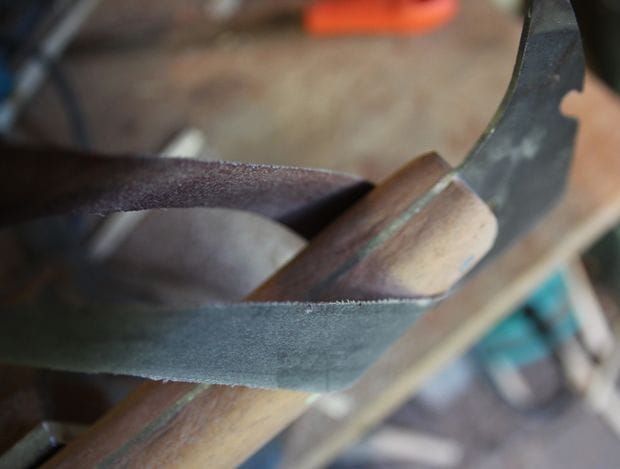

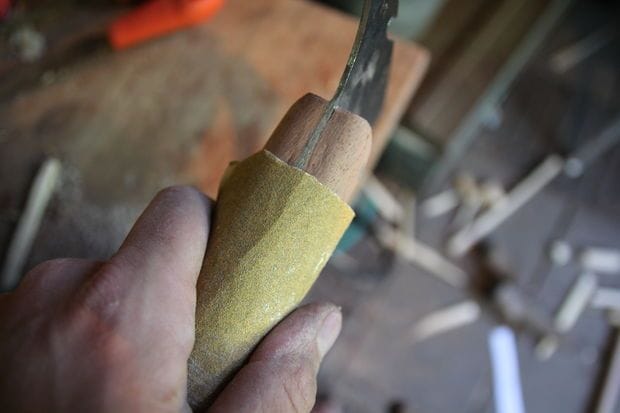

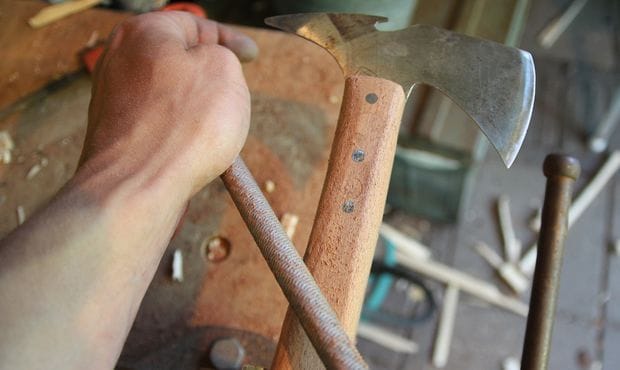

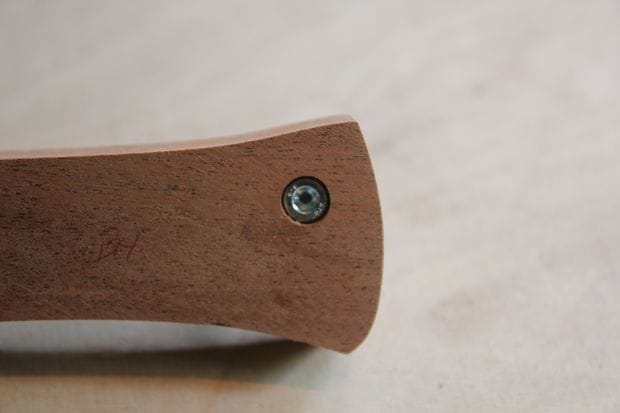

Когда клей полностью засохнет, возьмите напильник и хорошенько обработайте поверхность ручки, уберите лишнее. После грубой обработки берем крупную наждачную бумагу и продолжаем шлифовку. В завершении, постепенно уменьшая зернистость бумаги, делаем ручку абсолютно гладкой. После этого топорик практически готов, попробуйте его в деле!





Шаг девять. Завершающие штрихи

В завершении не забудьте защитить дерево от сырости, это очень важный момент. Если это не сделать, ручка будет впитывать воду и быстро растрескается, также она будет впитывать грязь. Для защиты вам понадобится льняное масло или специальная пропитка для дерева. Наносим масло и оставляем сохнуть, после этого оно браться уже не будет.

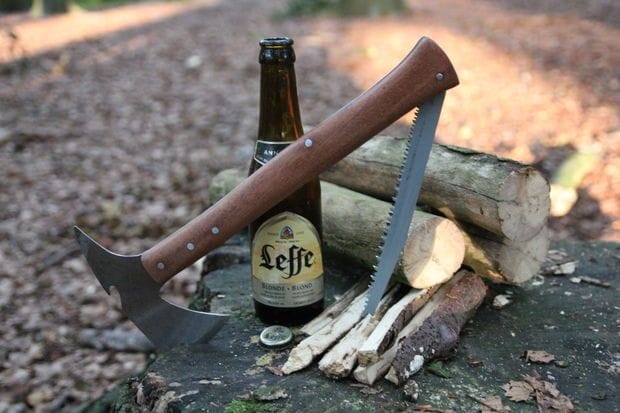

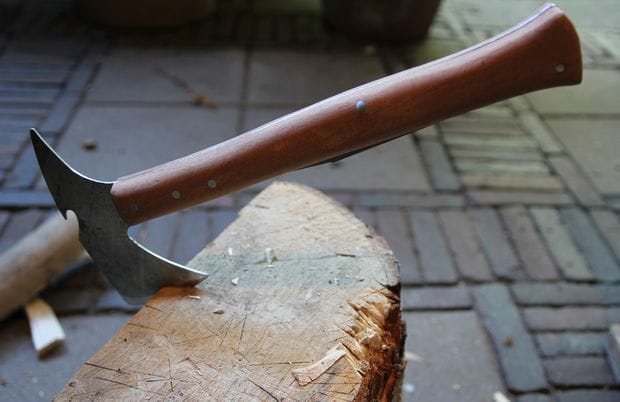

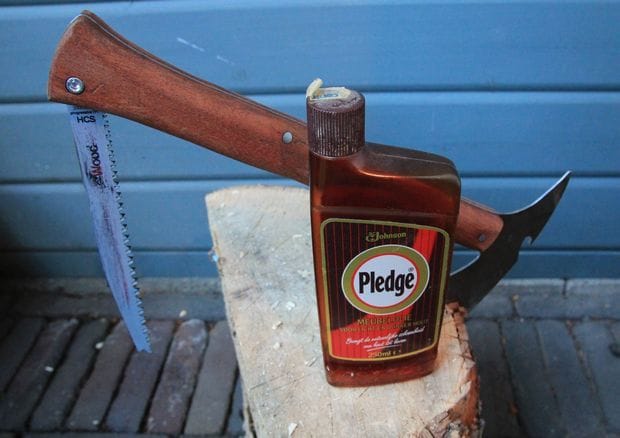

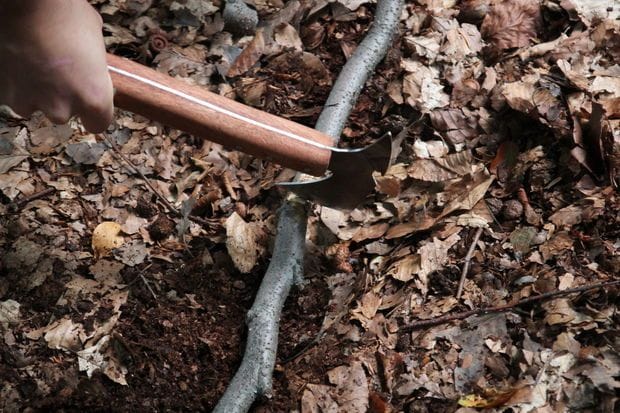

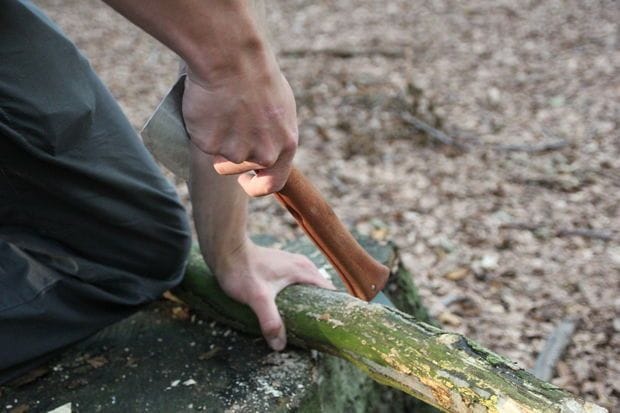

Топорик готов, его вес составляет всего 300 грамм, поэтому взять его с собой в поход не составит больших сложностей. Для безопасного ношения для топорика обязательно нужно сделать чехол.
