Светильник-снеговик к Новому году

Светильник-снеговик к Новому году


Если вы еще не украсили свой дом к Новому году, обратите внимание на эту инструкцию. Снеговик, изготовленный по этому руководству удивит ваших друзей и знакомых.

Инструменты и материалы:
-Цветная адресуемая светодиодная лента WS2811;
-Контроллер WS2812B;

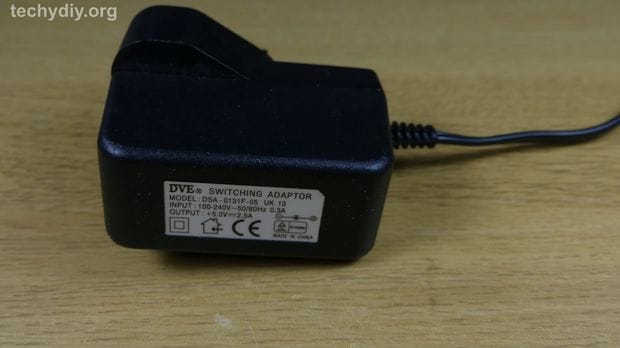

-Блок питания 5В ;

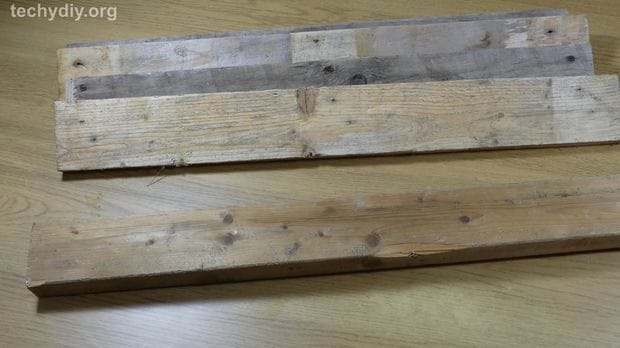

-Доска;

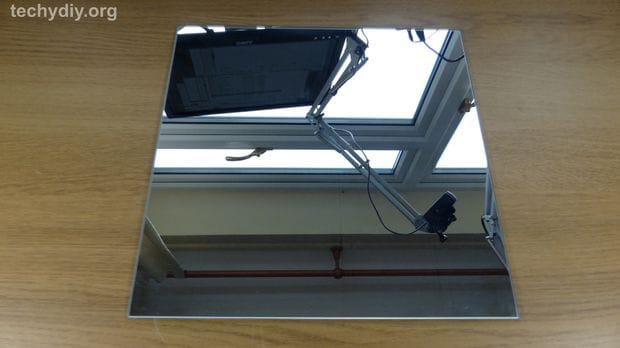

-Зеркало;
-Деревянные дюбели;
-Dremel;
-Дрель;
-Торцевая пила;
-Циркулярная пила;
-Фреза;
-Компьютер;
-Графическая программа;
-Графический планшет;
-Принтер;
-Линейка;
-Изолента;
-Карандаш;
-Струбцина;
-Клей;
-Стамеска;
-Молоток;
-Ножовка;
-Ножницы;
-Фанера;
-Отвертка;
-Крепеж;
-Уровень;
-Шуруповёрт;








Шаг первый: теория

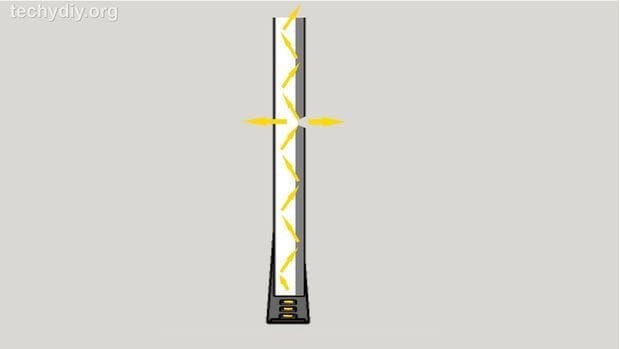

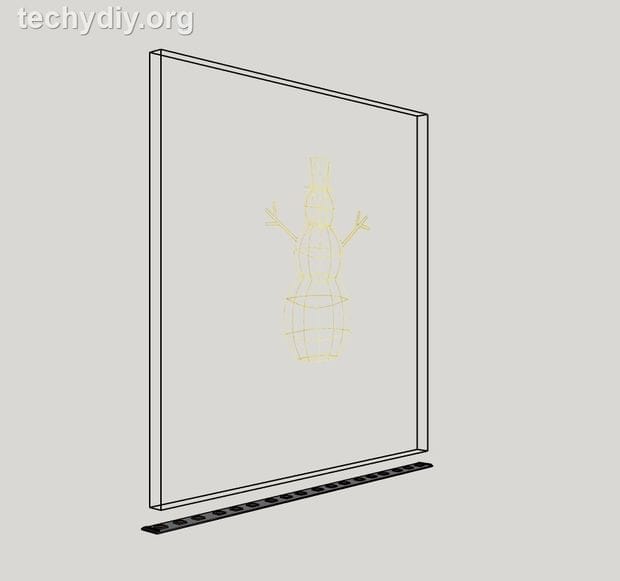

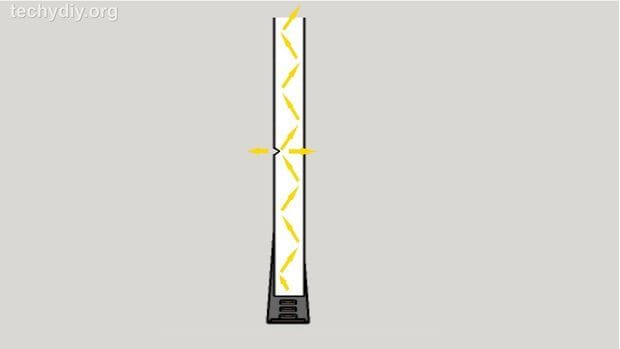

По задумке мастера, если с обратной стороны зеркала снять защитный слой и подсветить зеркало с торца, то с лицевой стороны будет видно рисунок.


Шаг второй: эскиз

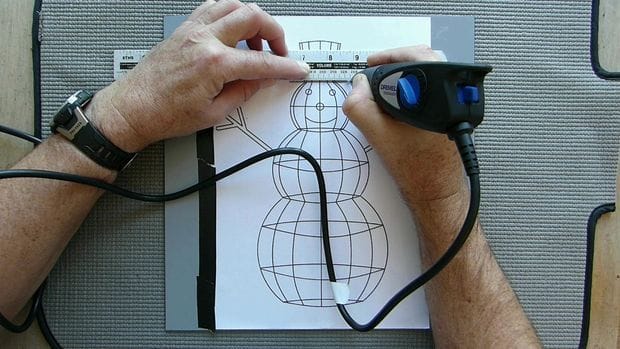

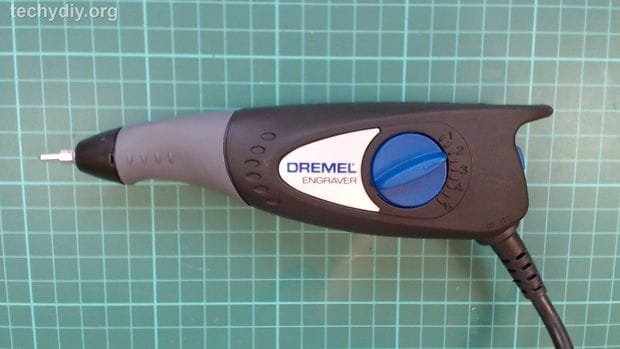

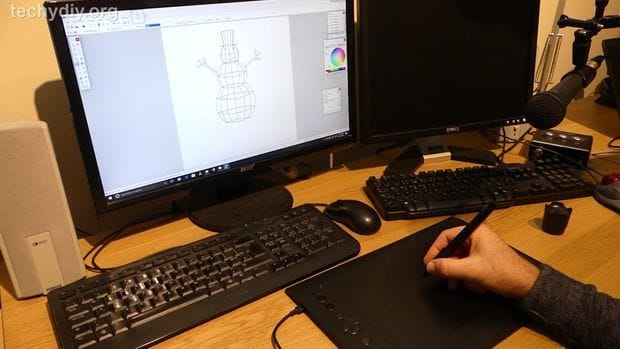

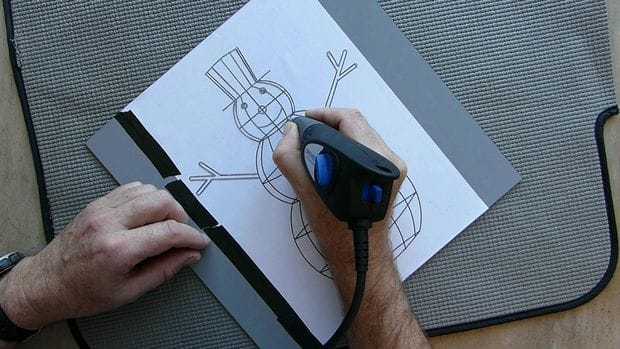

С помощью графического планшета мастер делает эскиз снеговика, а затем распечатывает его на бумаге. Закрепляет рисунок с обратной стороны зеркала водорастворимым клеем. Гравером "прорисовывает" линии таким образом, что бы снялся защитный слой зеркала. Снял бумагу.




Шаг второй: эскиз рамки

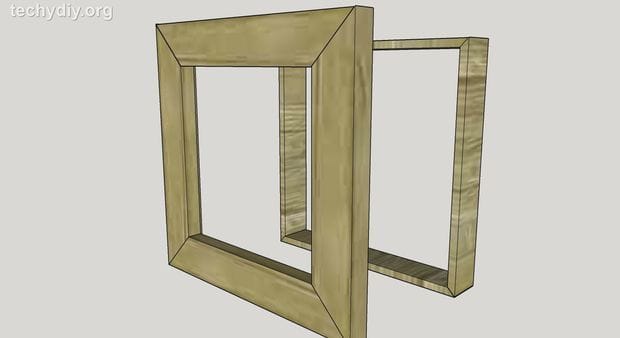

Рамка состоит из двух половинок. Изнутри, передней части рамки, будет сделан выборка под зеркало. Снизу автор сделает паз под светодиодную ленту.

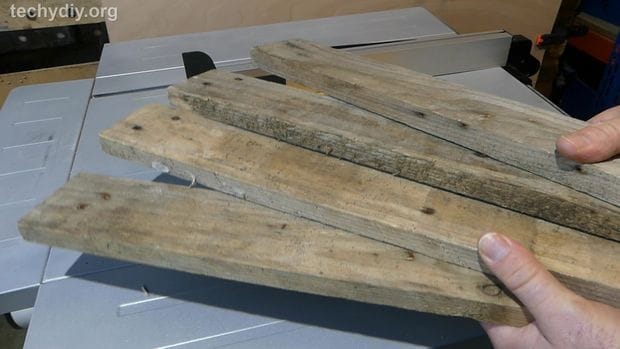

Шаг третий: изготовление передней части рамки

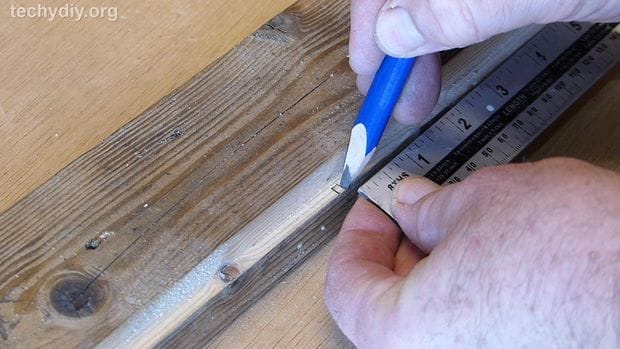

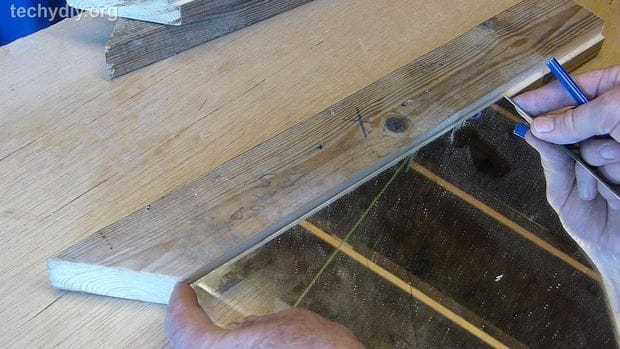

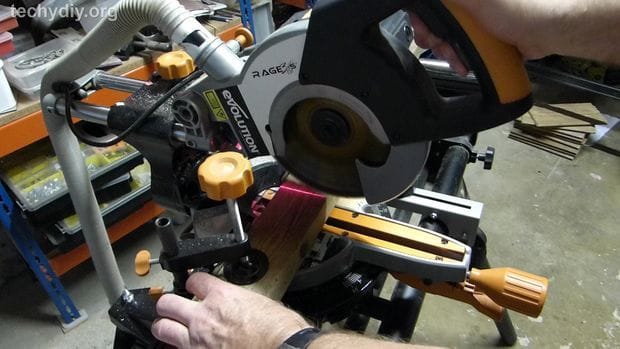

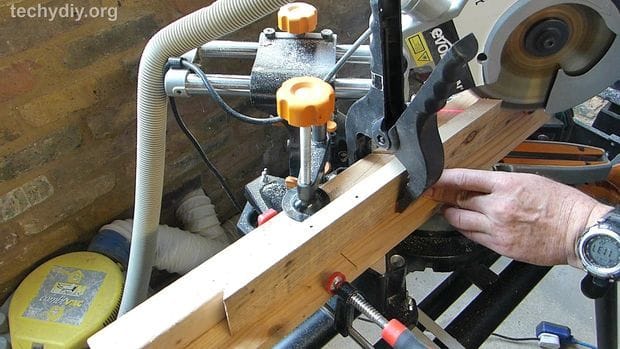

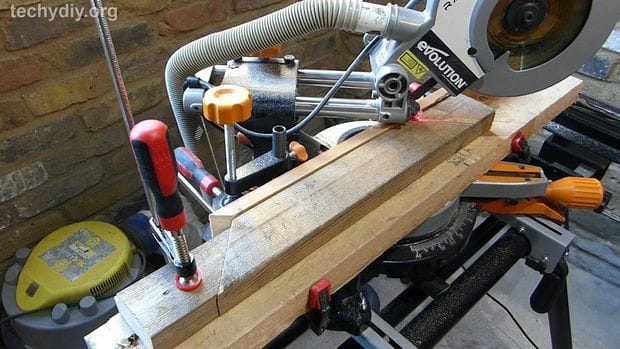

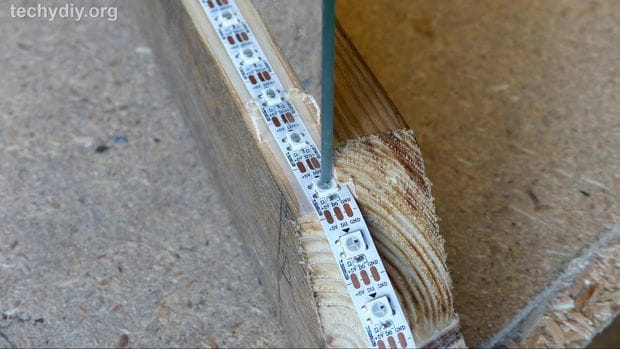

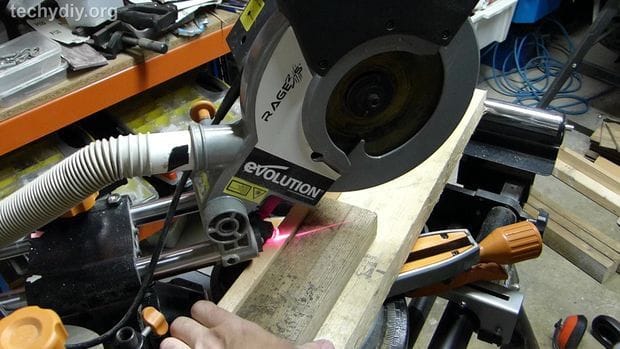

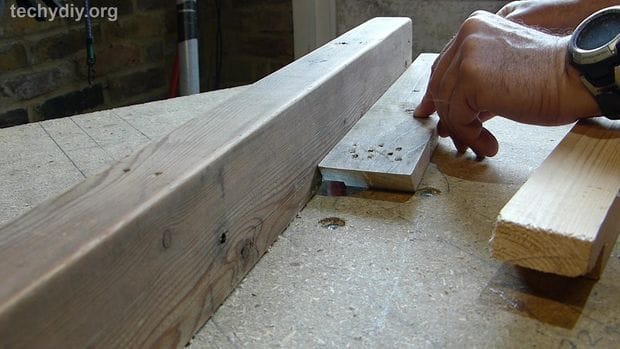

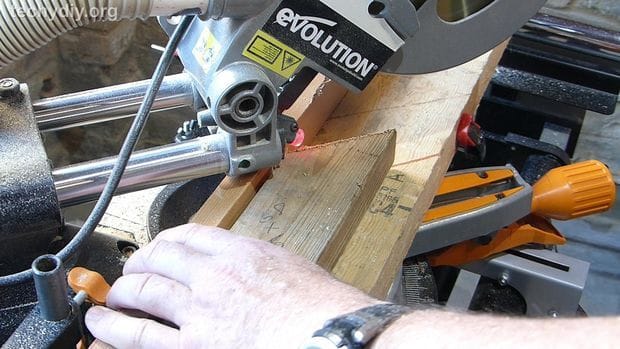

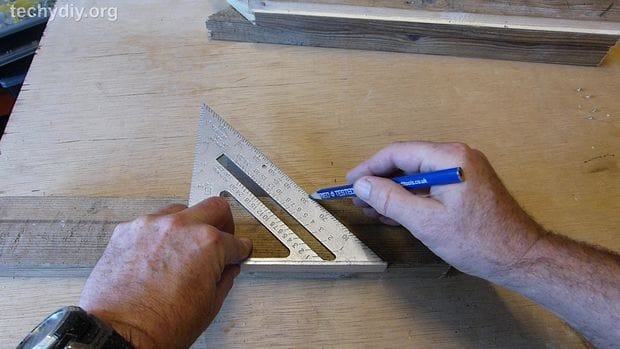

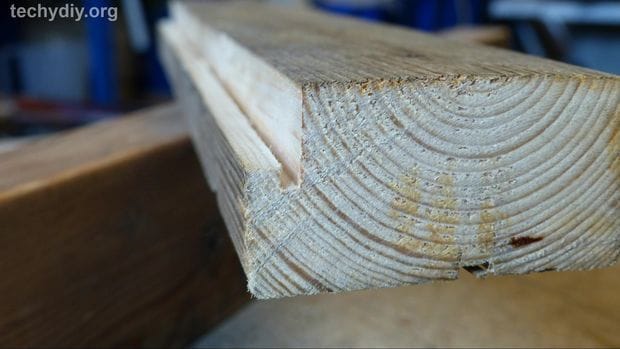

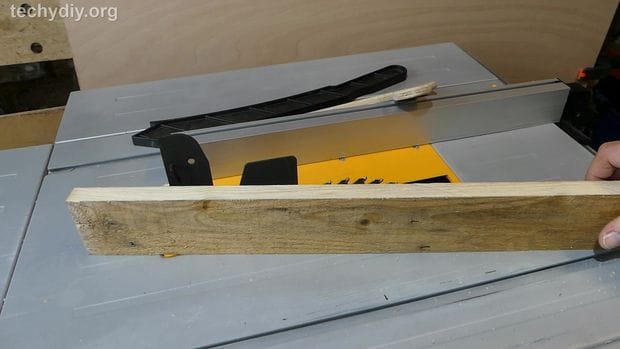

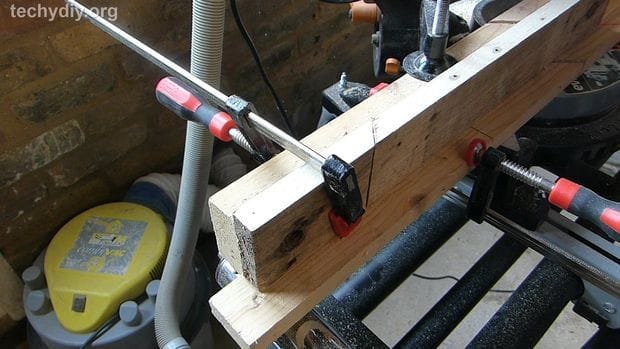

Сначала мастер изготавливает нижнюю планку передней рамки. Края отрезает под 45 градусов. Делает выборку и паз. Предварительно устанавливает ленту и зеркало.







Изготавливает остальные три части передней рамки. Светодиодная лента будет только снизу, поэтому в них делает только выборку.

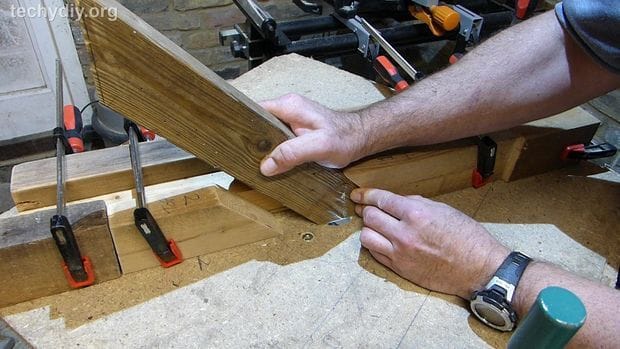

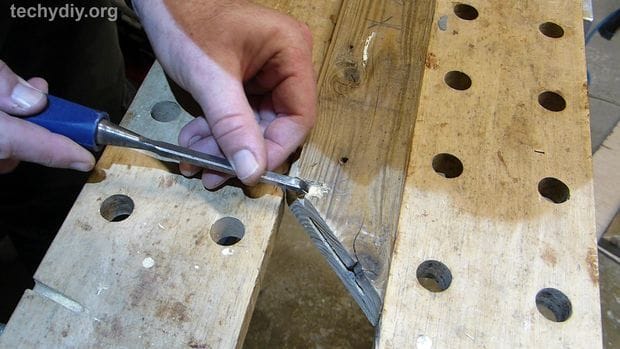

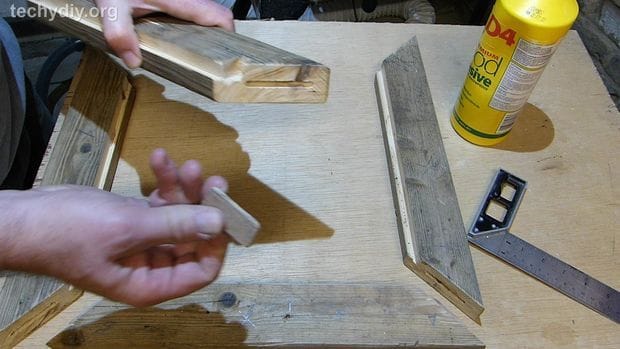

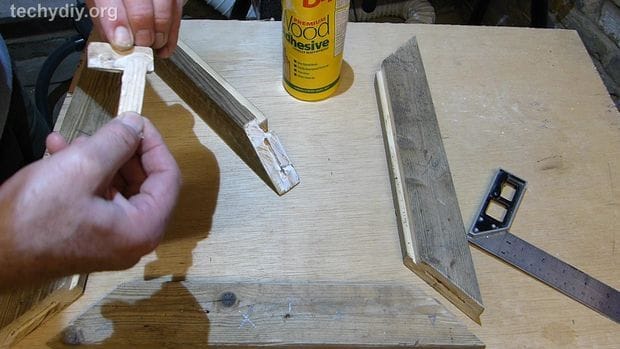

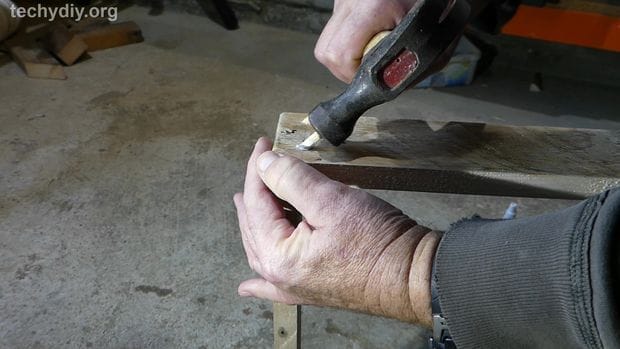

По углам выбирает пазы под шип. Делает выборку под провод.

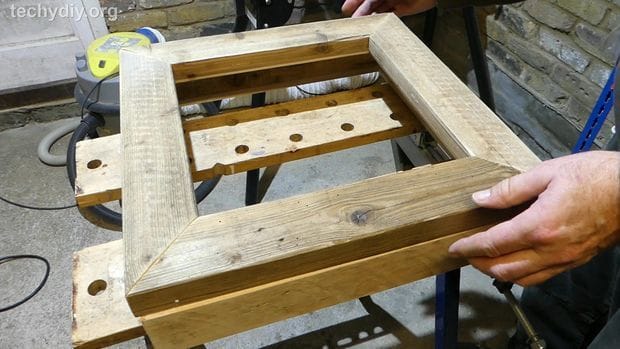

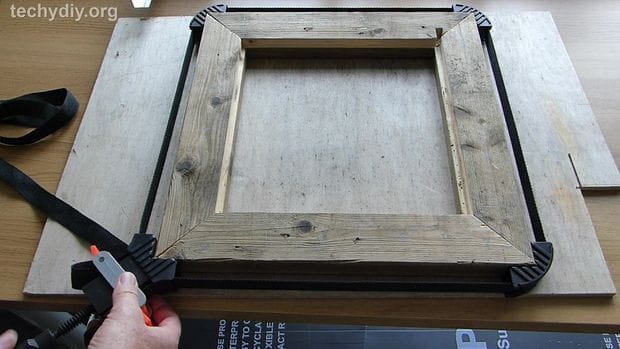

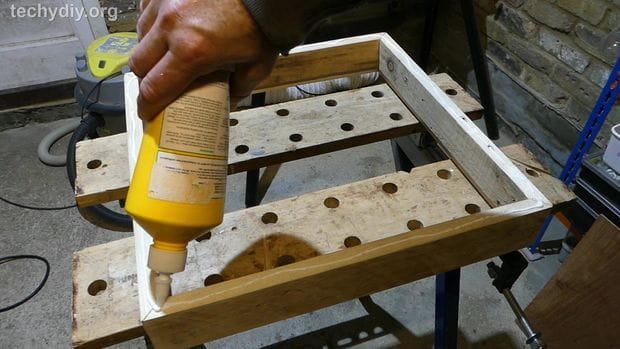

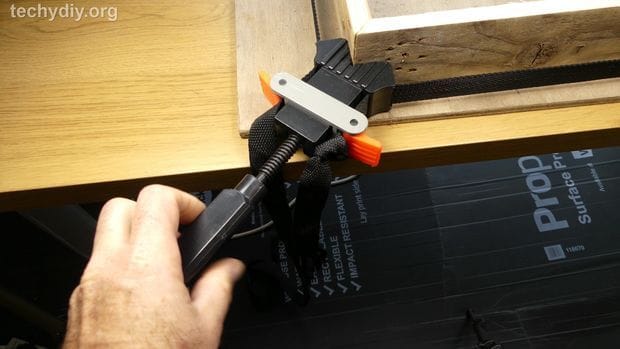

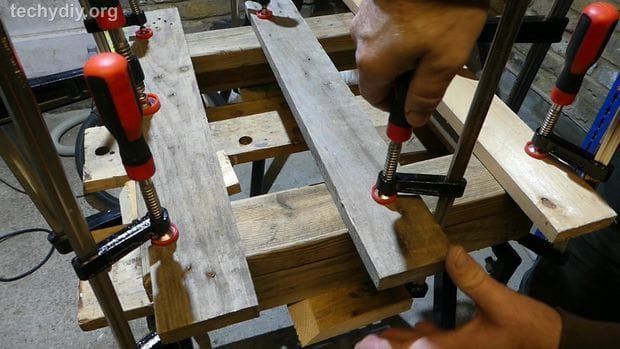

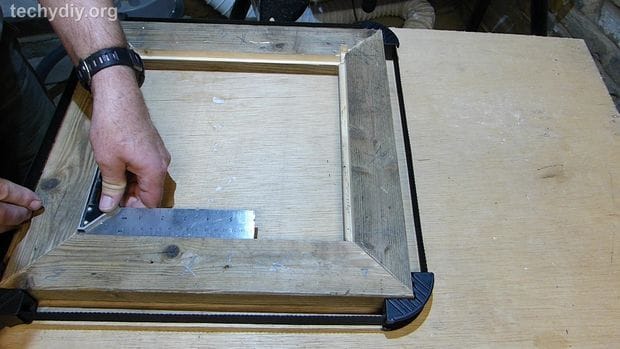

Собирает рамку. Места соединения промазывает клеем. Фиксирует рамку струбциной.



Шаг четвертый: задняя рамка

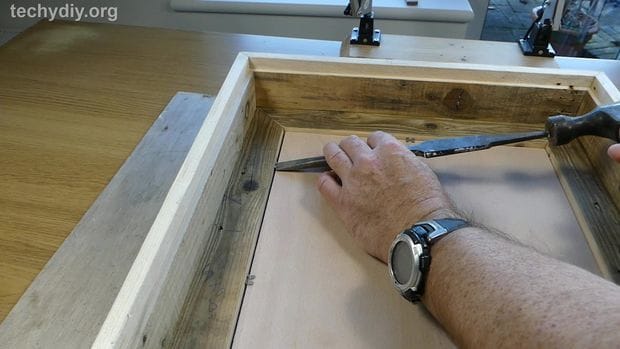

Задняя рамка изготавливается в форме ящика. Внутри будет размещен контроллер. С тыльной части рамка имеет выборку под заднюю крышку.

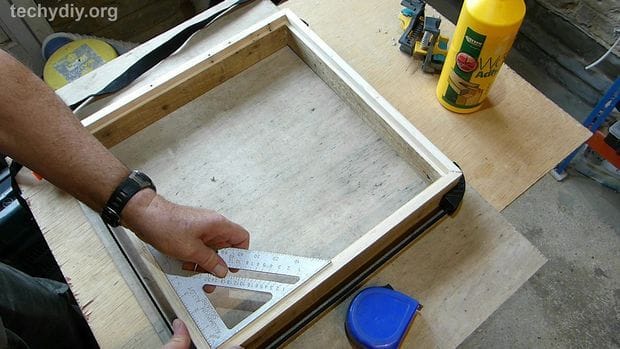

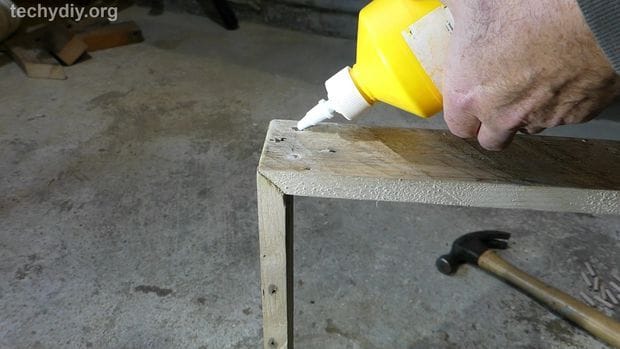

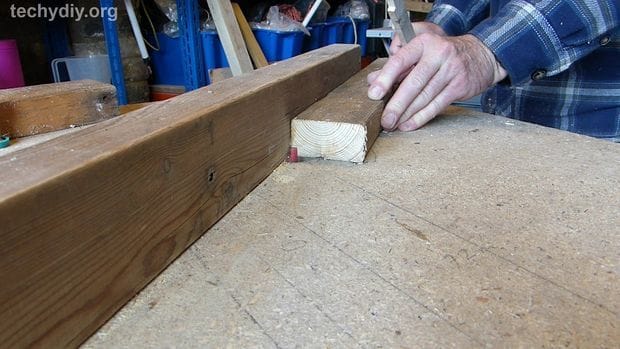

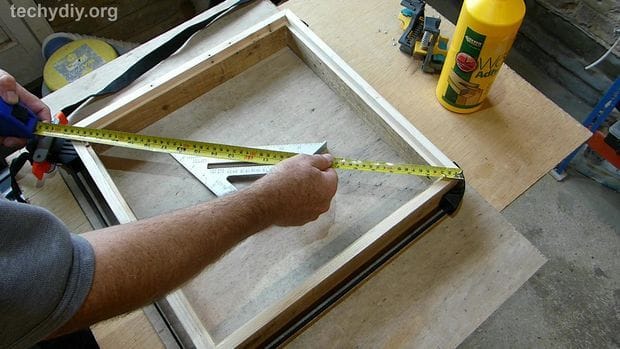

После того, как все части отрезаны собирает рамку. Склеивает и фиксирует струбциной.

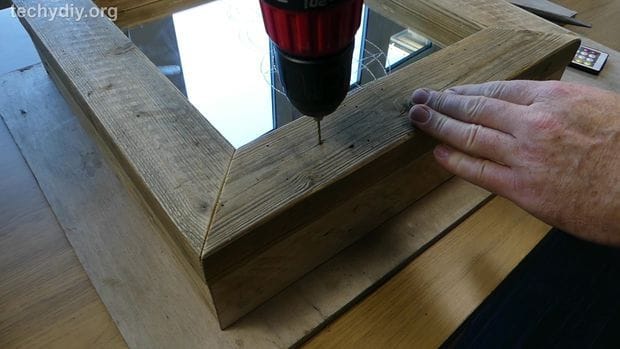

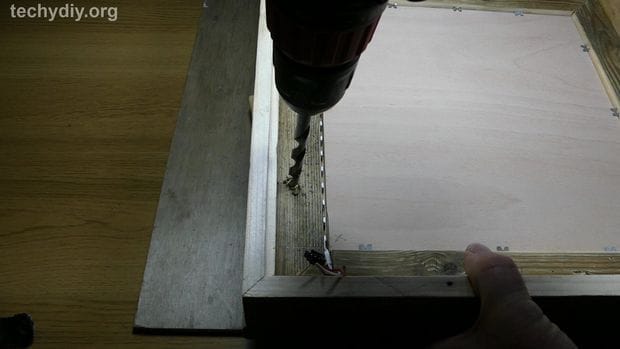

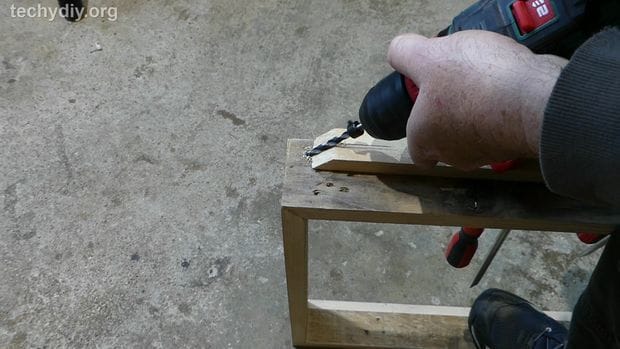

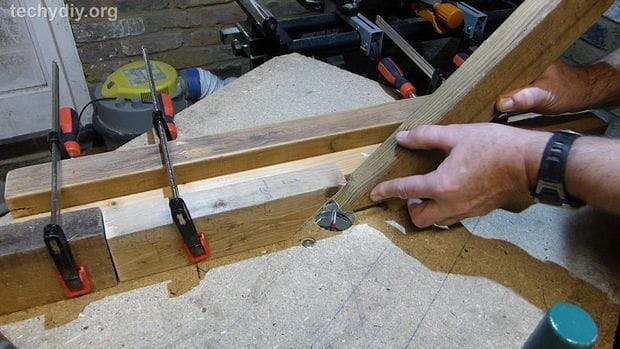

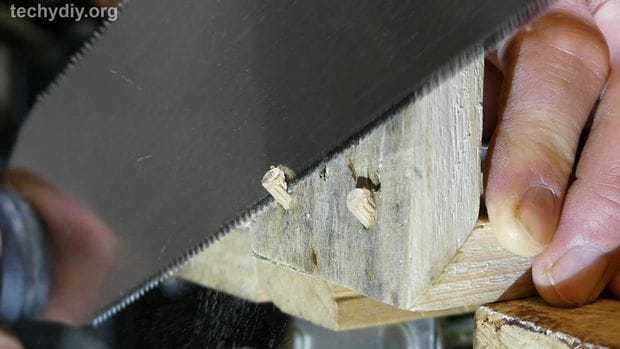

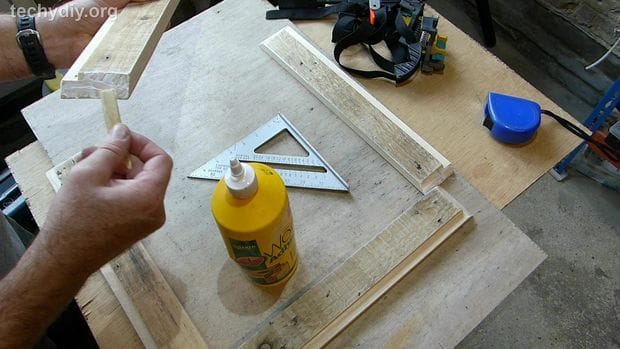

Для прочности сверлит рамку по углам и устанавливает дюбеля.





Шаг пятый: сборка рамки

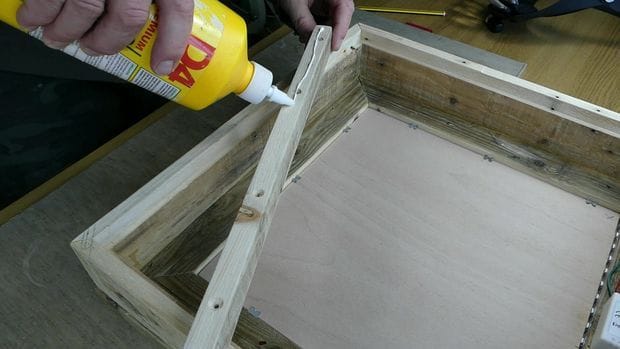

Склеивает переднюю и заднюю части рамки.



Шаг шестой: Установка светодиодной ленты и зеркала

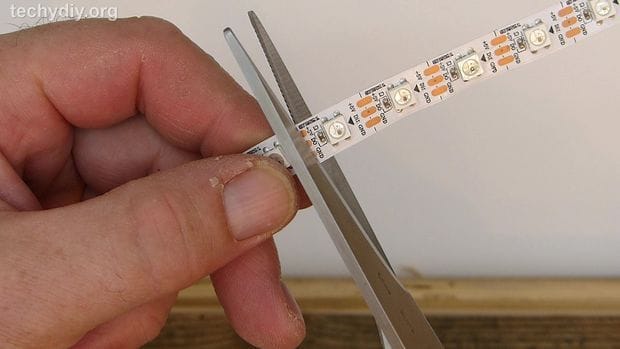

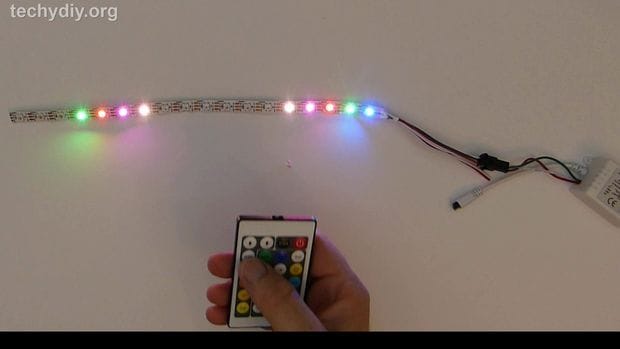

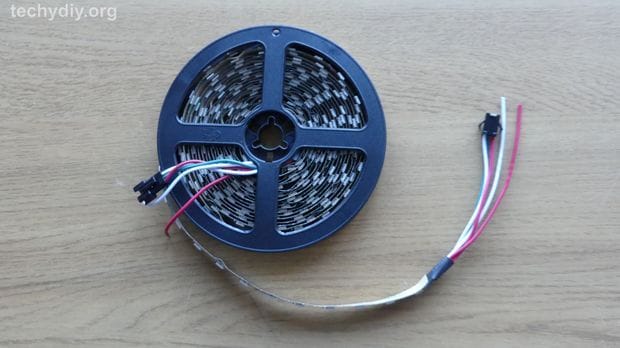

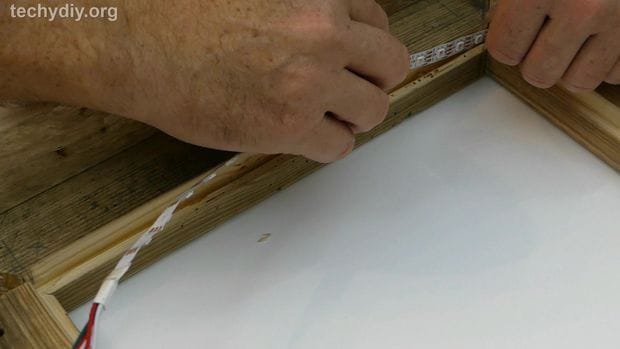

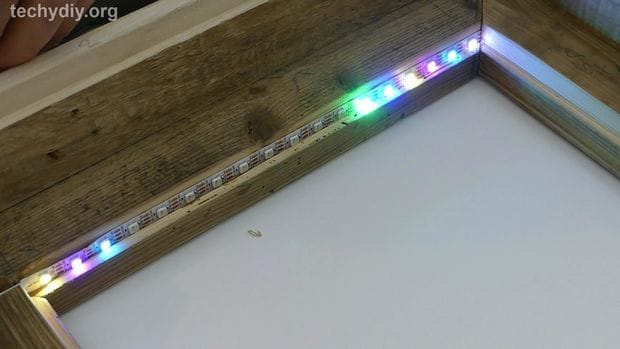

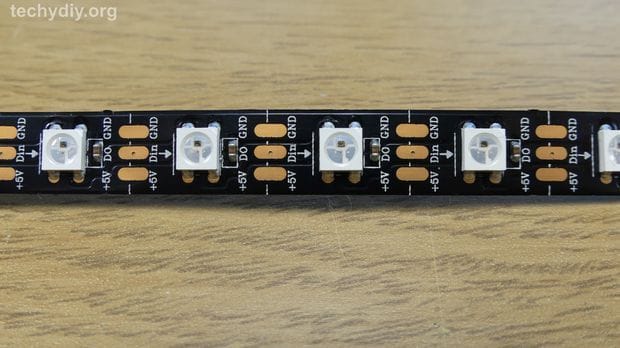

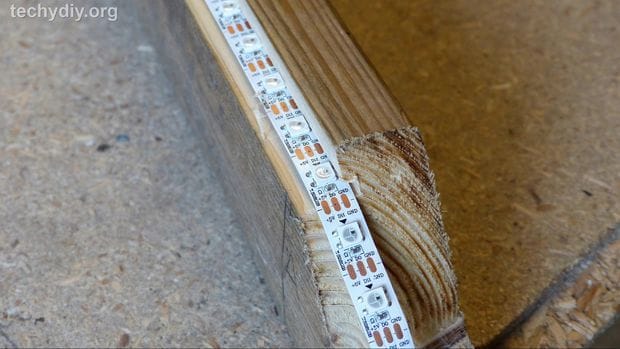

Для своего проекта мастер RGB-ленту WS2812B. Отмерял и отрезал ленту нужной длинны. Проверил работоспособность. Отклеил с тыльной стороны ленты защитный слой. Приклеил ленту к рамке.

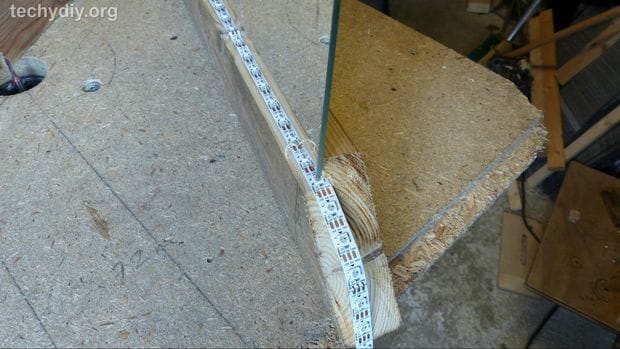

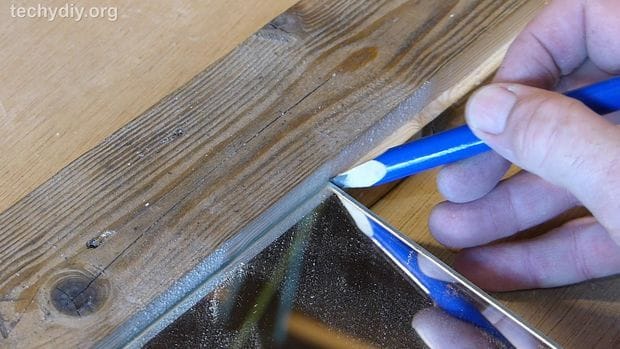

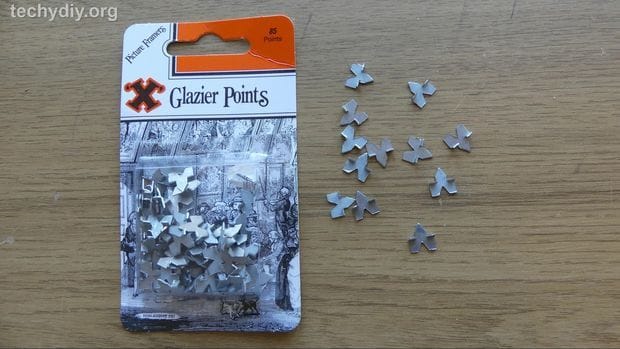

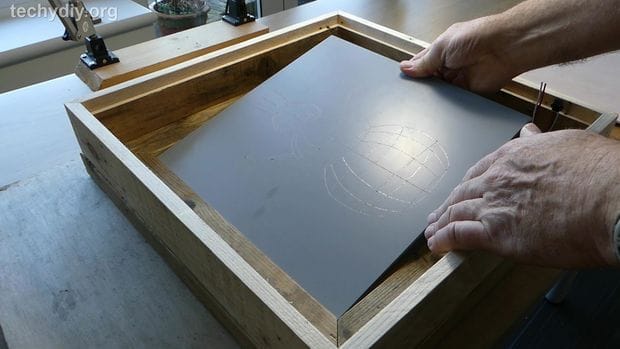

Устанавливает и закрепляет зеркало. При установке необходимо обратить внимание, что бы торец зеркала располагался точно над светодиодами. Закрывает тыльную сторону зеркала фанерой.

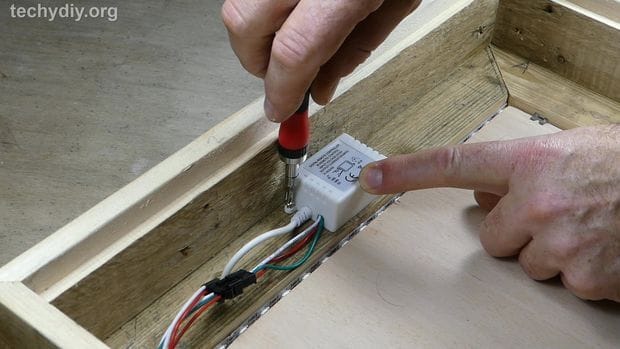

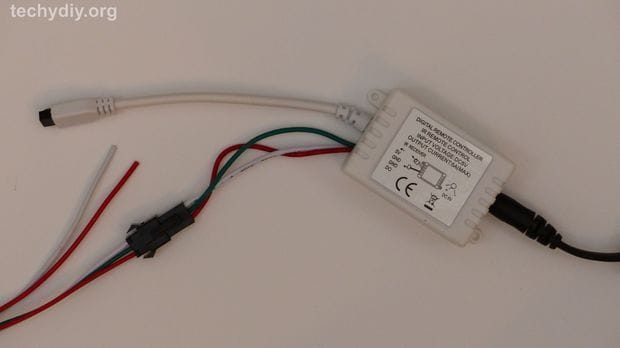

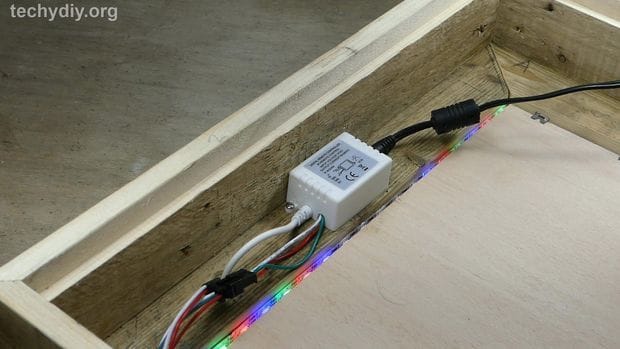

Устанавливает контроллер. Так как пульт сопрягается с контроллером с помощью инфракрасного порта выводит приемник в переднюю часть рамки, а сам контроллер закрепляет внутри рамки.




Шаг седьмой: установка задней стенки и подвеса

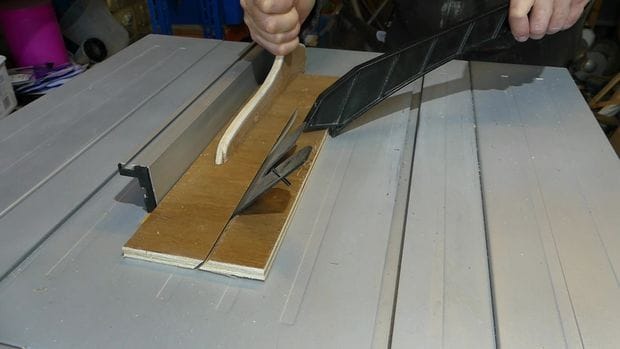

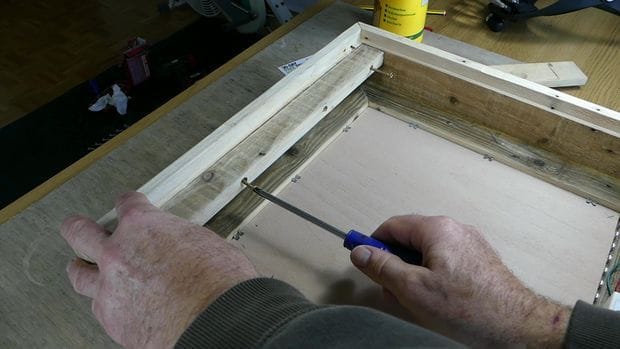

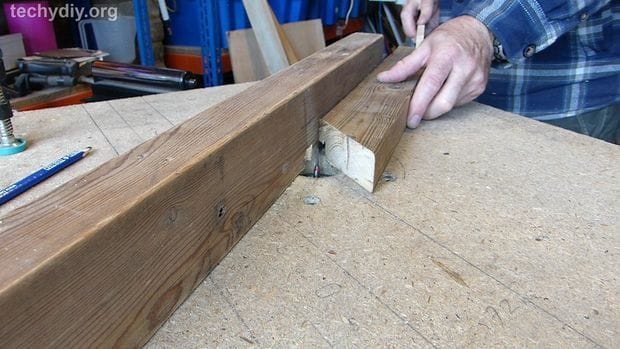

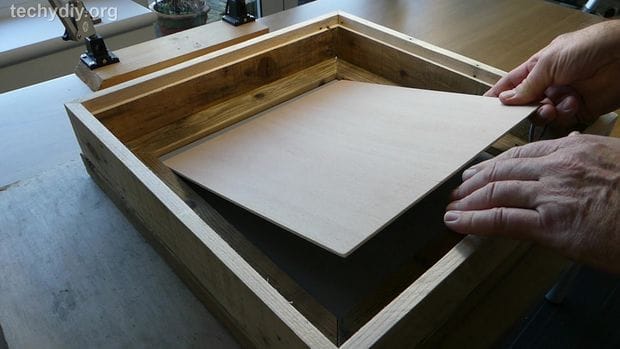

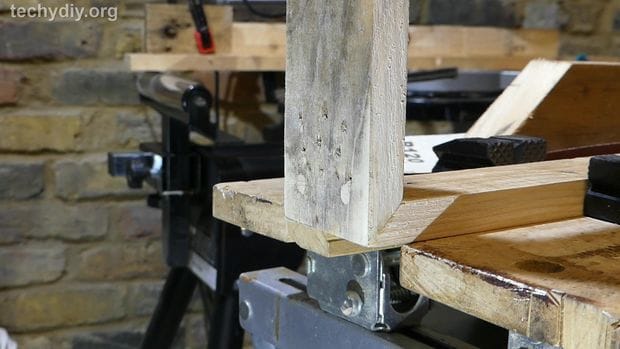

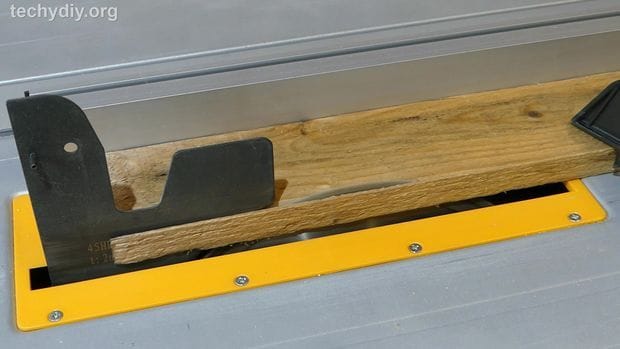

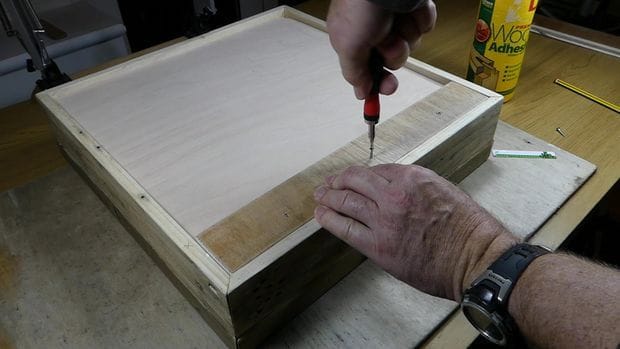

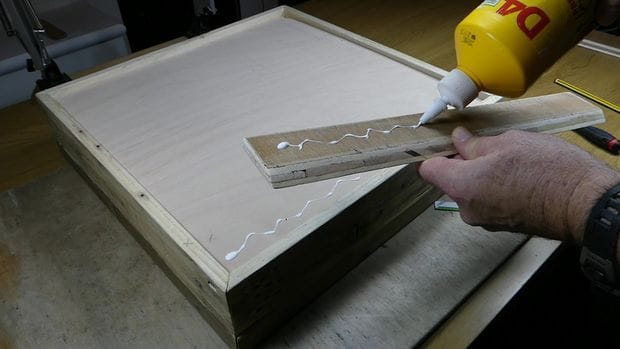

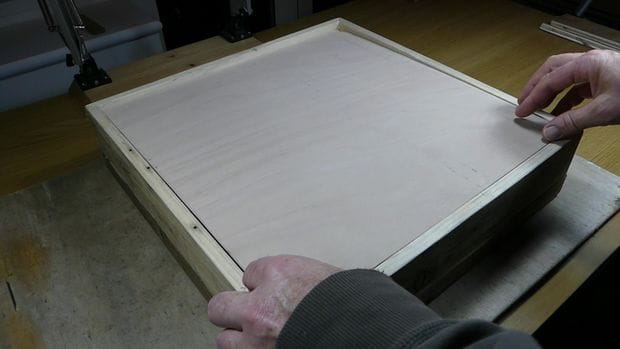

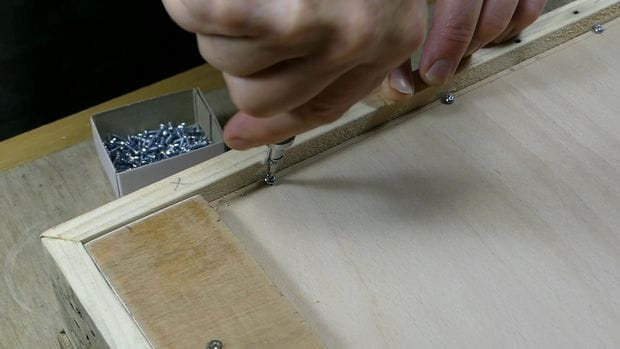

Устанавливает заднюю стенку из фанеры. Разрезает вдоль на две части деревянную планку. Угол реза 45 градусов.

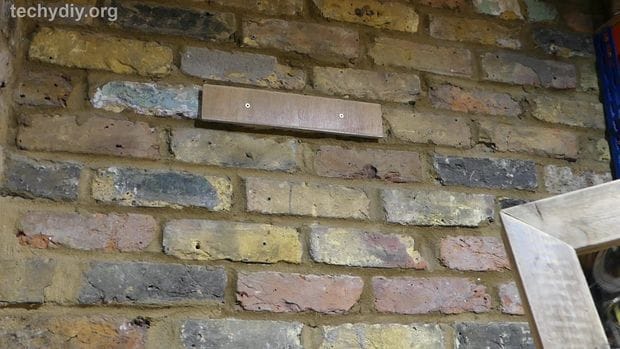

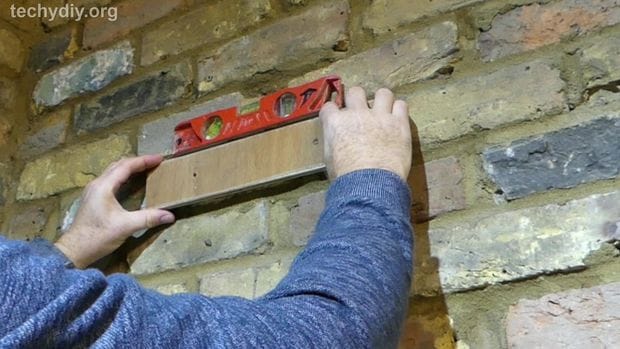

Закрепляет одну планку на верхней части рамки резом вниз. Другую планку закрепляет на стене резом вверх. Вешает и рамку на стену. Подключает в сеть. Все готово.

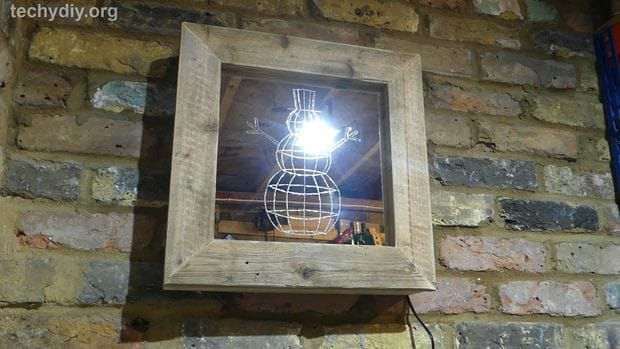

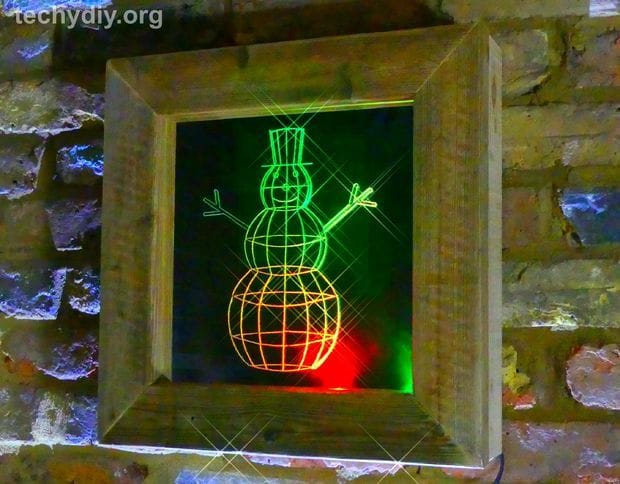

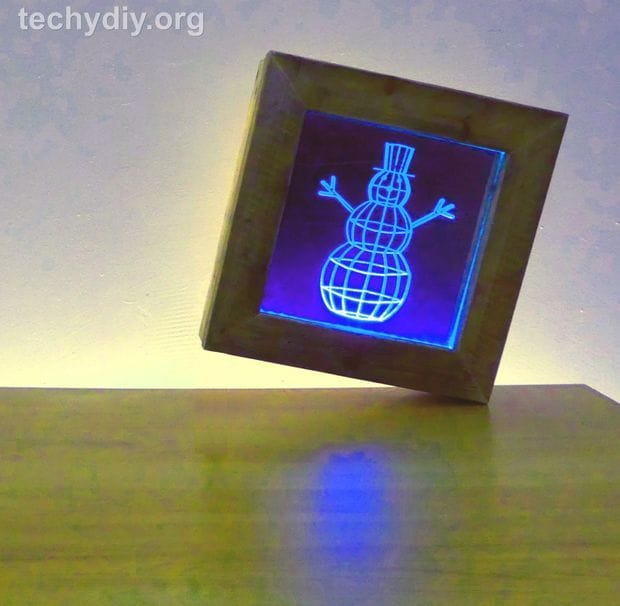

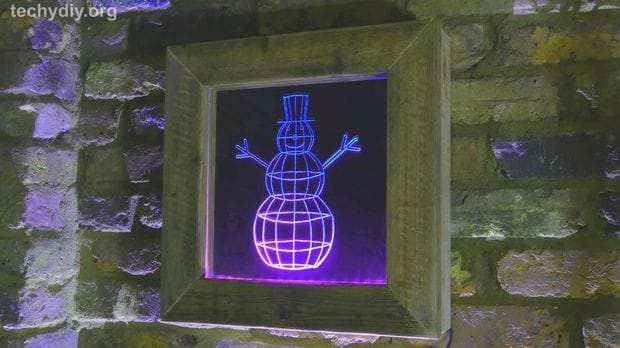

Светильник-снеговик готов. Как видите ничего сложного в его изготовлении нет. При изготовлении такого светильника не обязательно использовать дорогостоящие станки, можно обойтись и подручным инструментом. Такую же технологию можно применить при изготовлении любого другого рисунка или, например, портрета.

Подробный процесс изготовления такого светильника можно посмотреть на видео.
