» » » Письменный стол с автоматической регулировкой по высоте

Письменный стол с автоматической регулировкой по высоте

Письменный стол с автоматической регулировкой по высоте

Идею такого стола мастер подсмотрел в одном известном сетевом магазине. Правда там привода стояли в ножках стола и высота подъема поменьше, но принцип тот же. Для изготовления стола мастеру-самодельщику понадобились следующие

Материалы и инструменты:

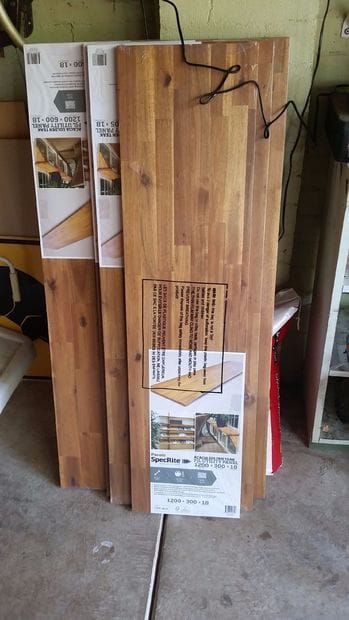

-Ламинированная доска: 1200 x 600 x 18 мм-1 шт, 1200 x 405 x 18 мм-1 шт, 1200 x 300 x 18 мм-2 шт;
-Стальные кронштейны: 50 x 50 x 50 x 5 мм-2 шт, 50 x 50 x 20 x 5 мм-8 шт;
-Шурупы;
-Направляющие 350 мм-4 шт;
-Линейный электропривод;
-Кнопка включения -2 шт;
-Монтажная коробка;
-4-х жильный кабель;

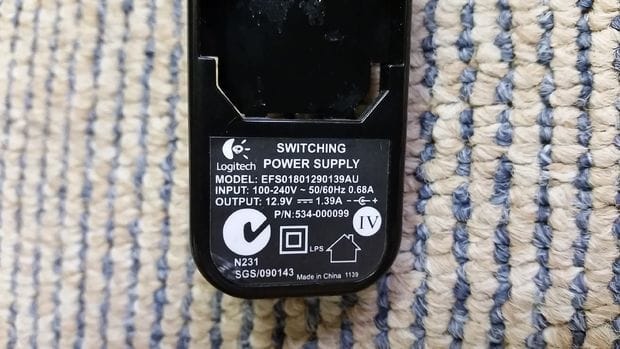

-Блок питания 12В 1А;
-Плата питания Arduino Nano;

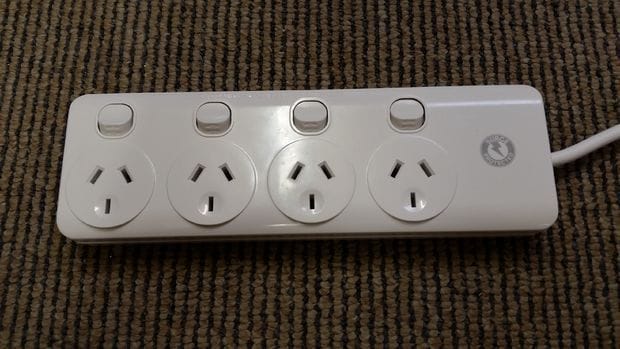

-Удлинитель;
-Драйвер шагового двигателя;
-Ардуино Нано;
-Наждачная бумага;
-Лак;
-Кабельные стяжки;
-Кабель-канал;
-Дрель;

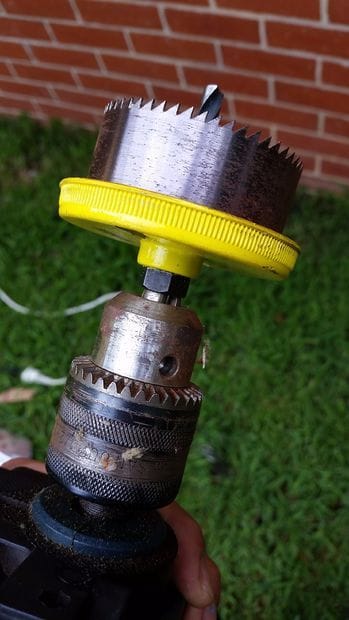

-Коронка по дереву;
-Отвертка;
-Малярная кисть;
-Паяльник;
-Скобы;
-Кусачки;
-Изолента;














Шаг первый: проект
По проект стол состоит из двух частей. Нижняя часть ножки с поперечной перекладиной, верхняя часть ножки с крышкой стола. Между верхними и нижними ножками установлены направляющие. По центру перекладины закреплен линейный электропривод.


Шаг второй: обрезка

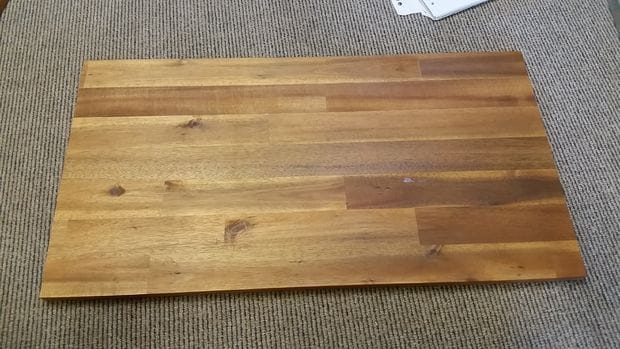

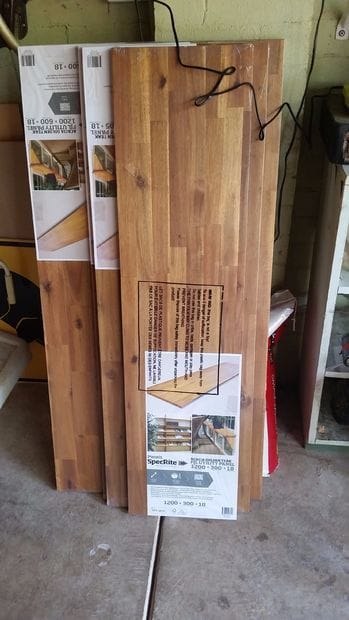

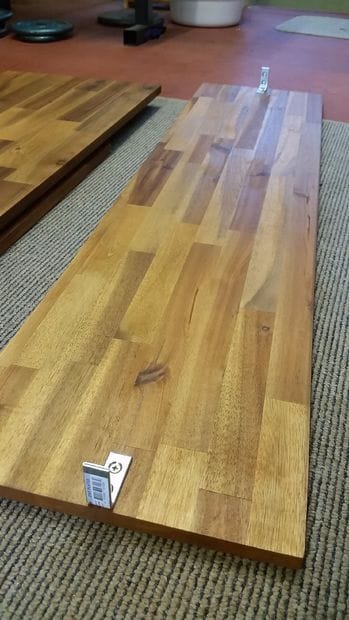

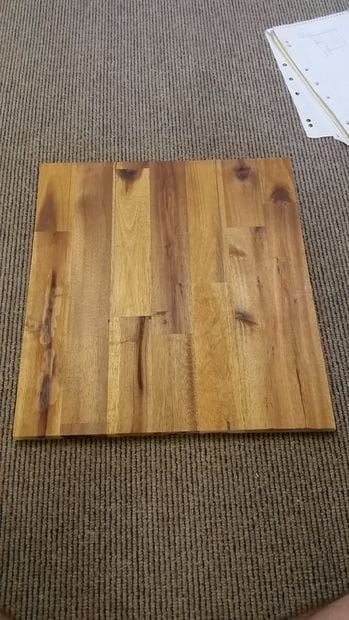

Отрезает панели нужного размера.




Шаг третий: шлифовка и покраска

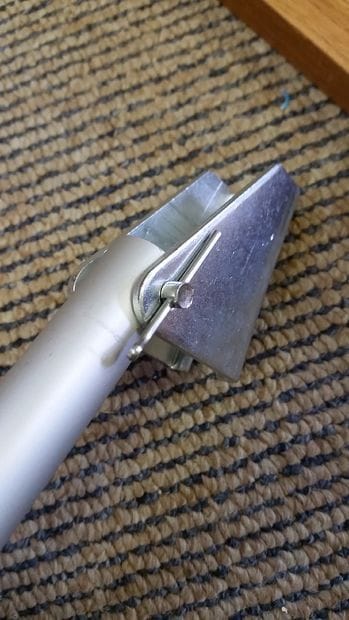

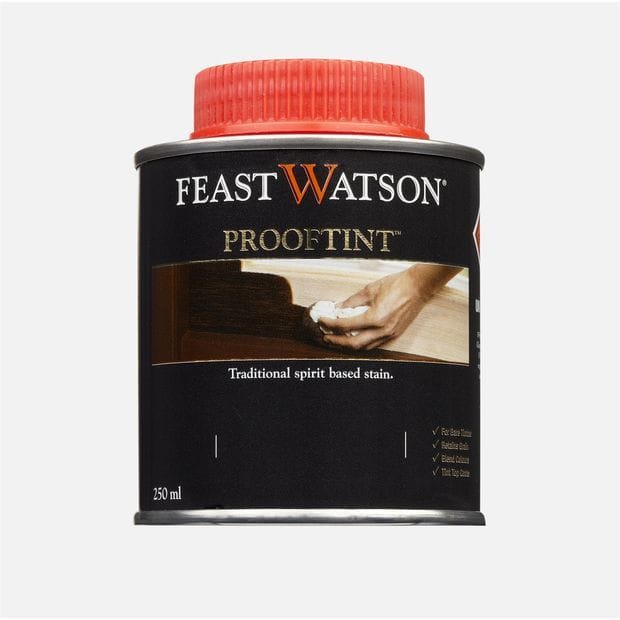

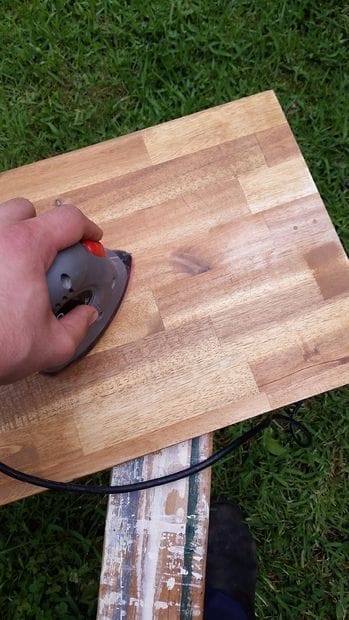

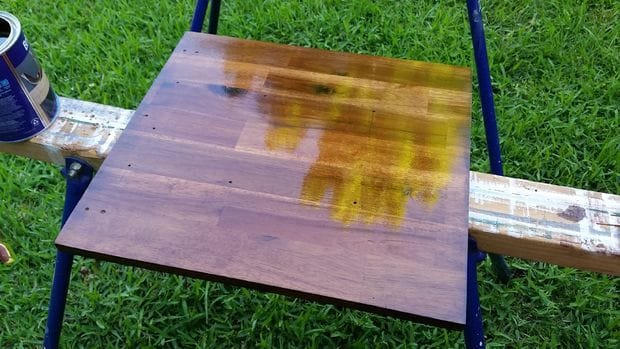

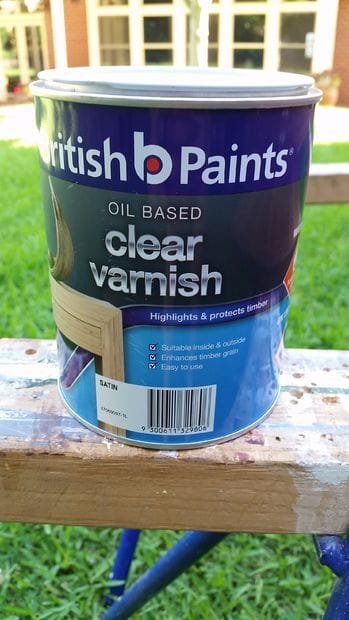

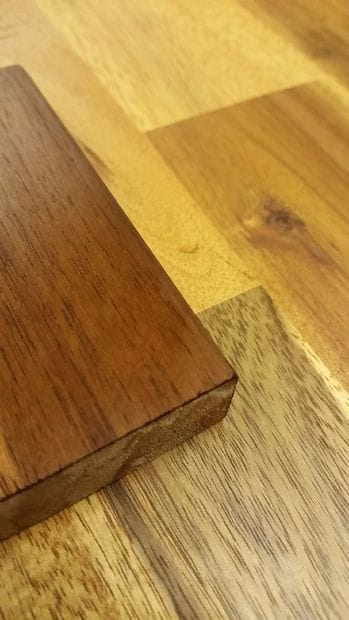

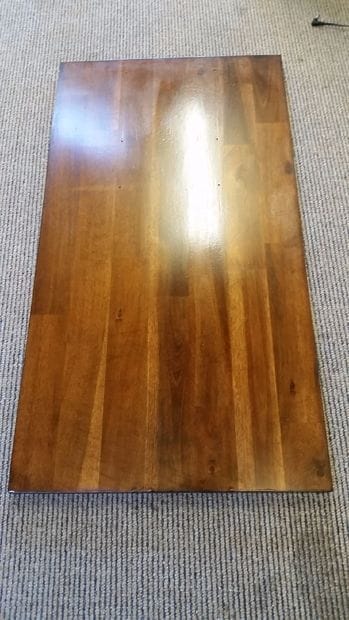

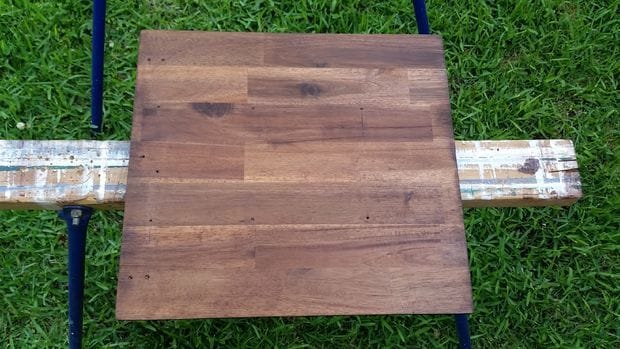

На панели мастер решил нанести более темные покрытие. Ошкурил поверхность. Окрасил и залакировал поверхность панелей.









Шаг четвертый: направляющие

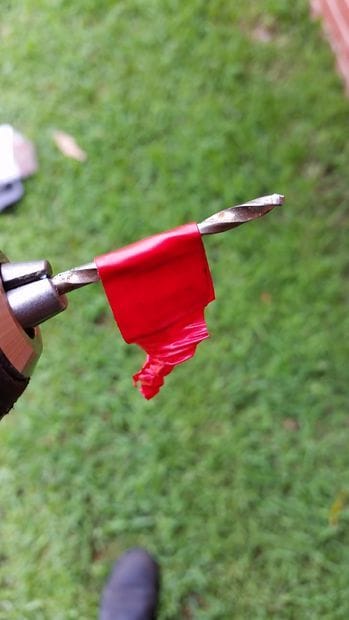

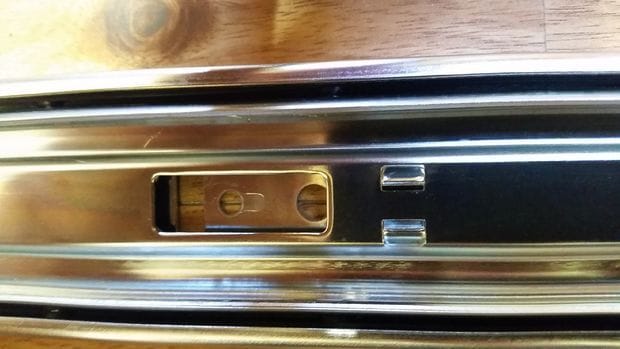

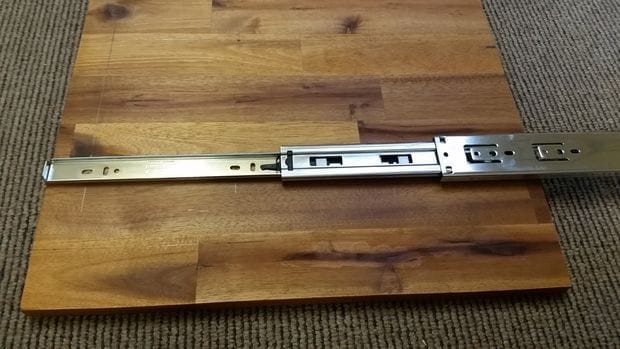

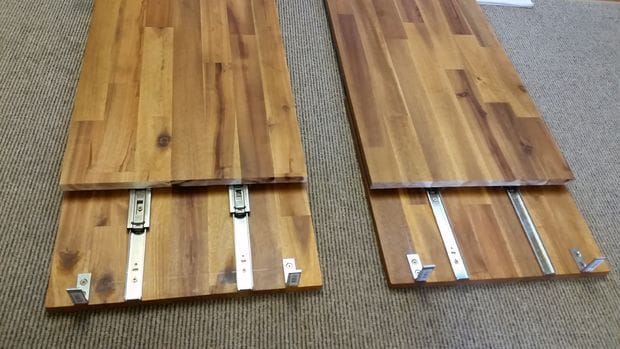

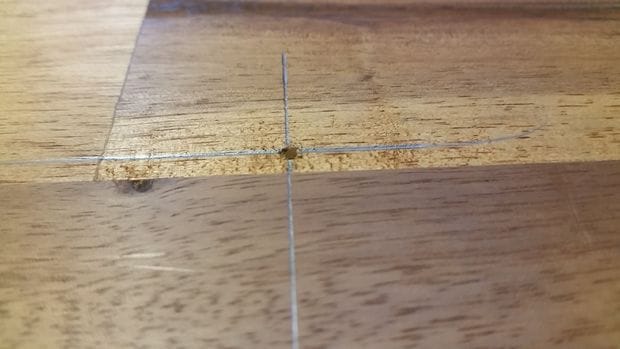

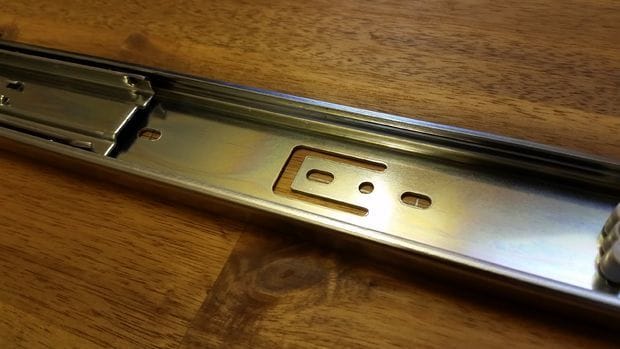

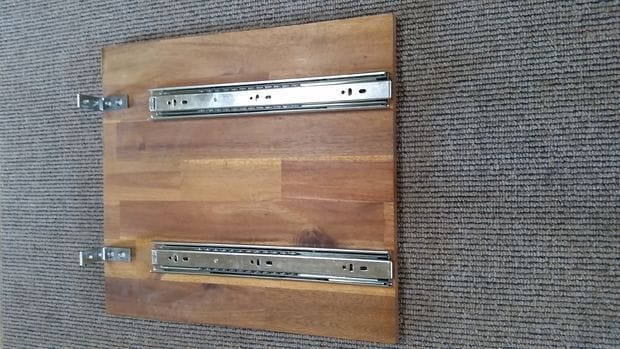

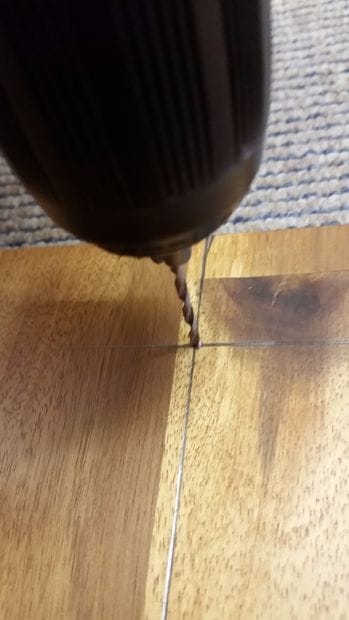

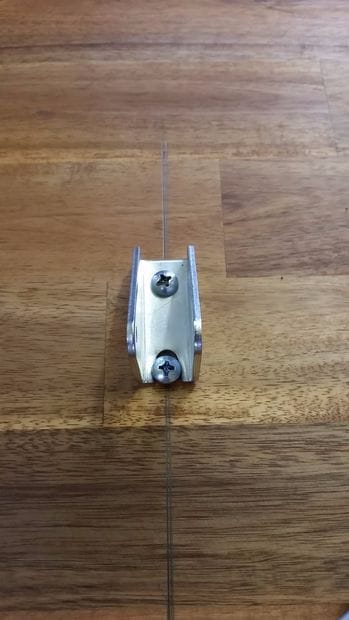

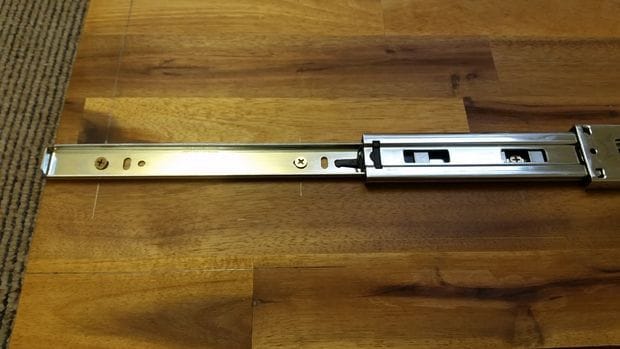

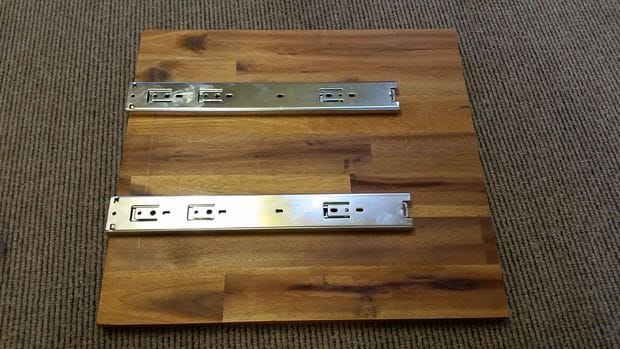

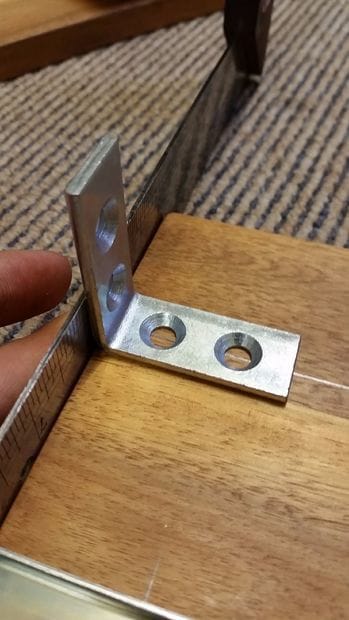

Делает разметку и устанавливает направляющие.

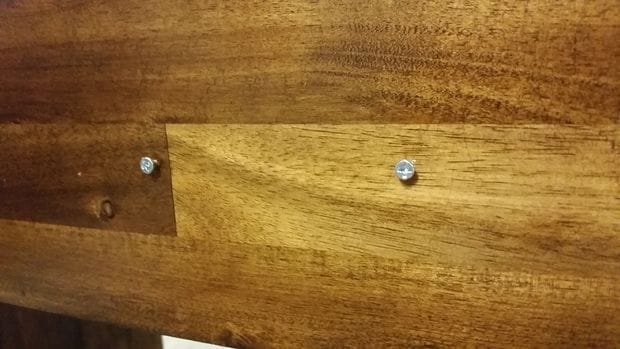

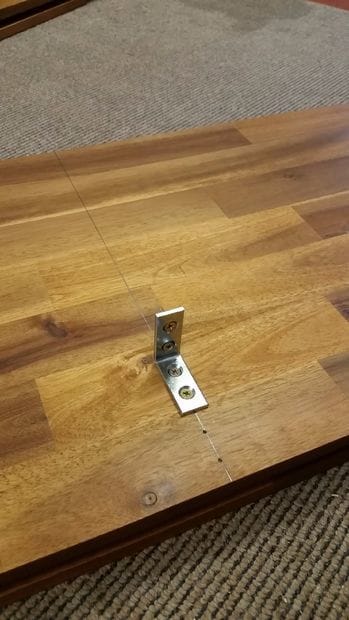

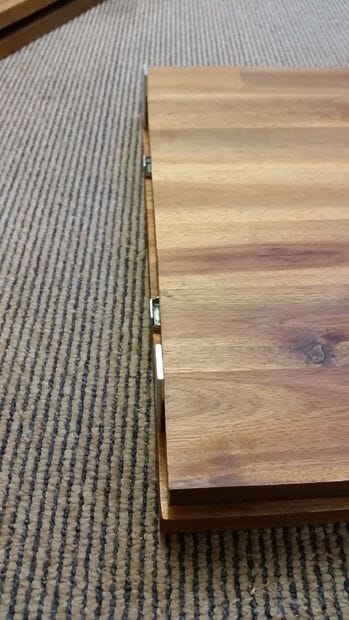

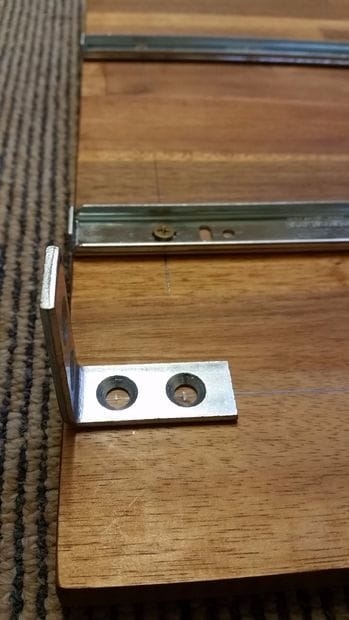

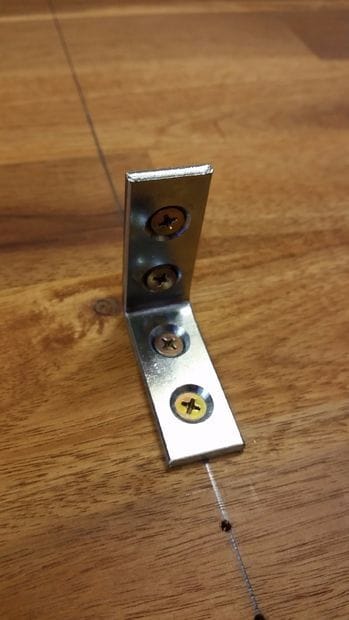

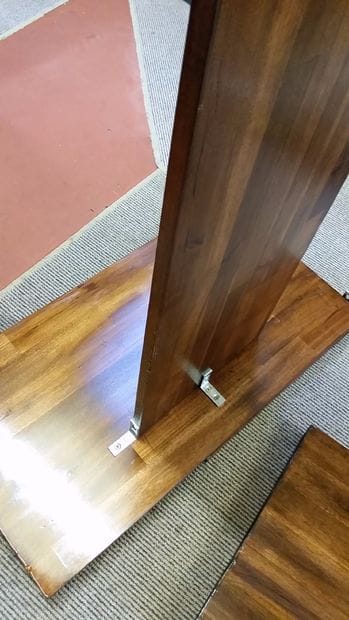

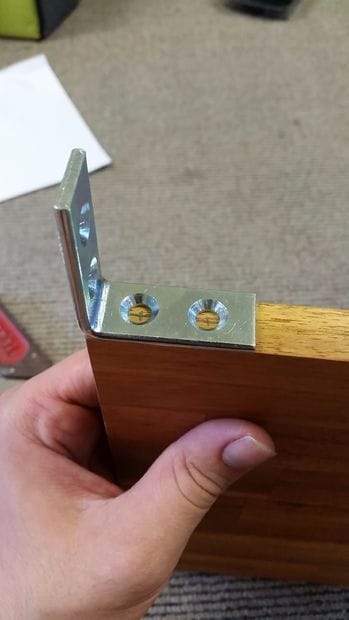

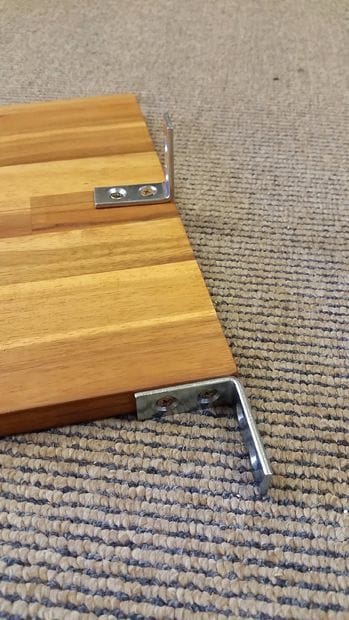

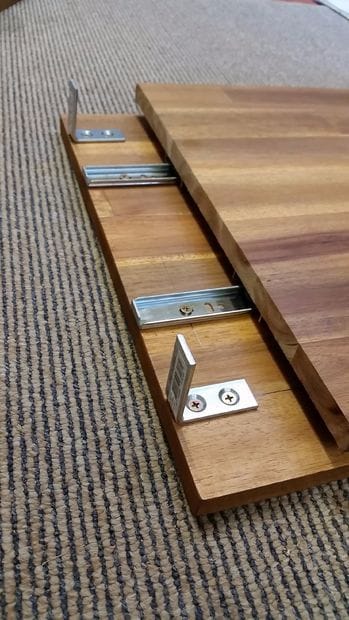

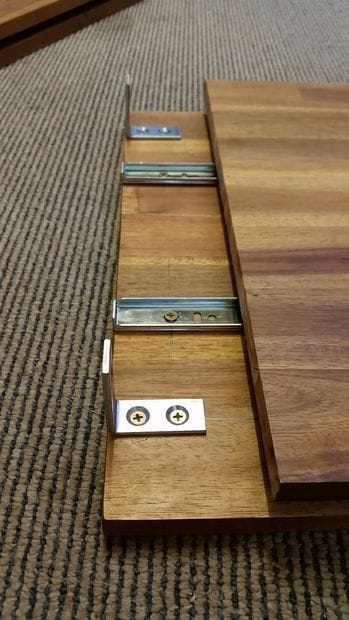

Прикручивает кронштейны.











Шаг пятый: поперечная перекладина и крышка

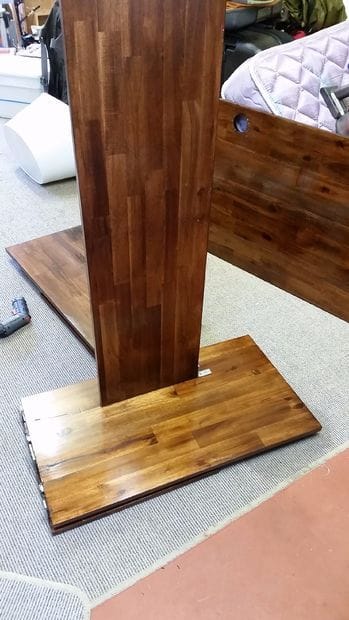

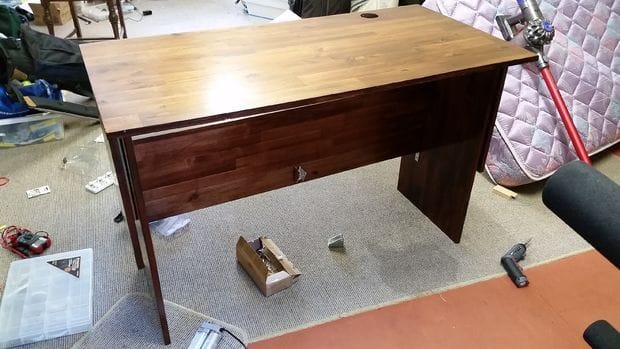

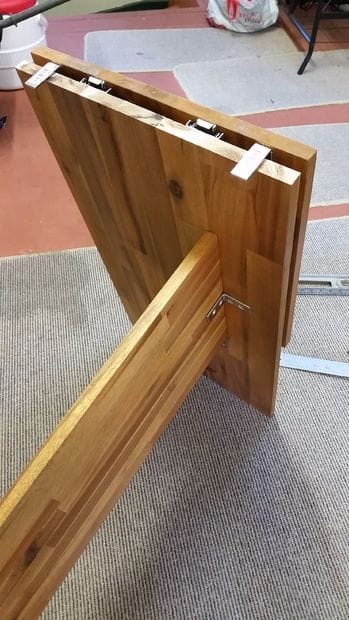

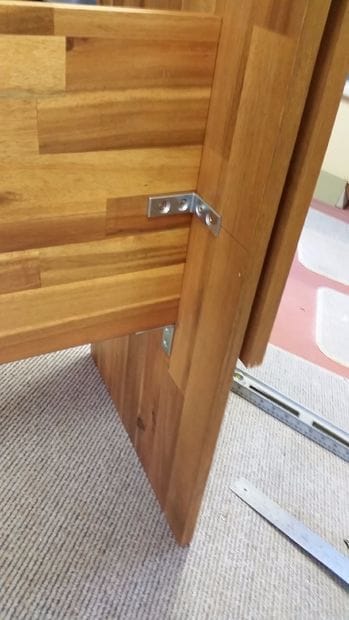

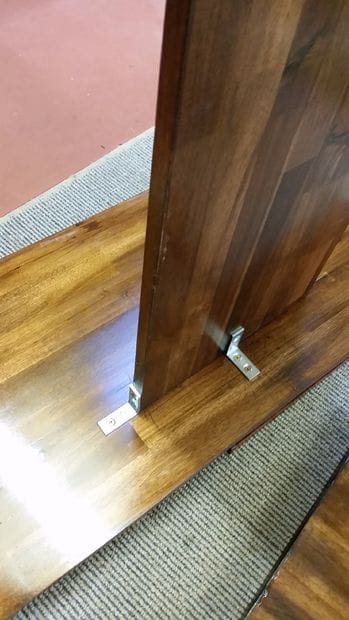

Прикручивает поперечную перекладину и крышку.

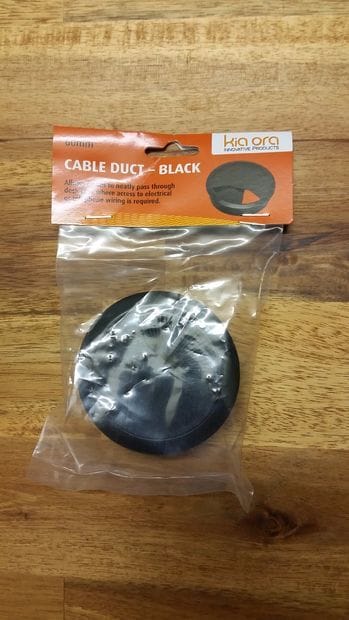

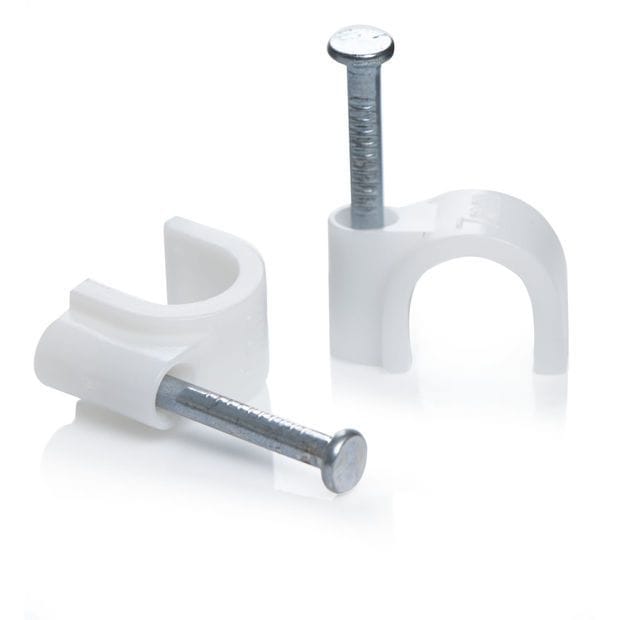

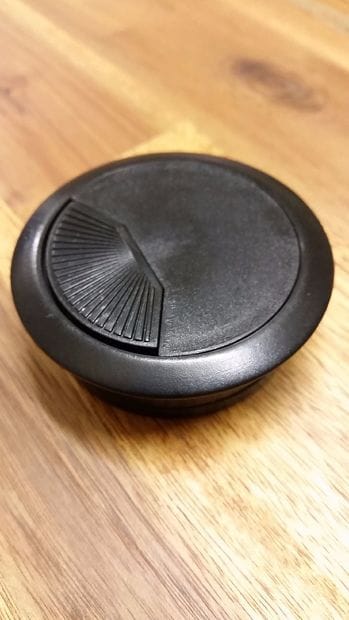

Устанавливает в крышку стола кабель-канал.


Шаг шестой: линейный привод

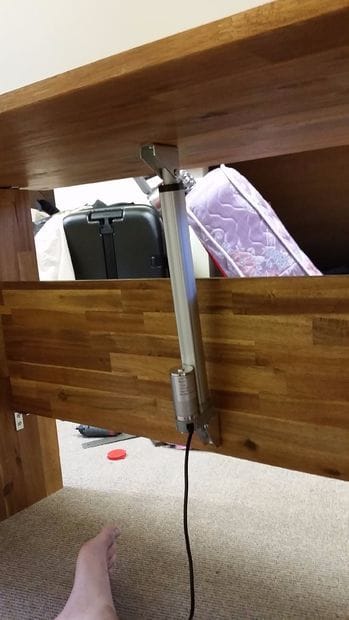

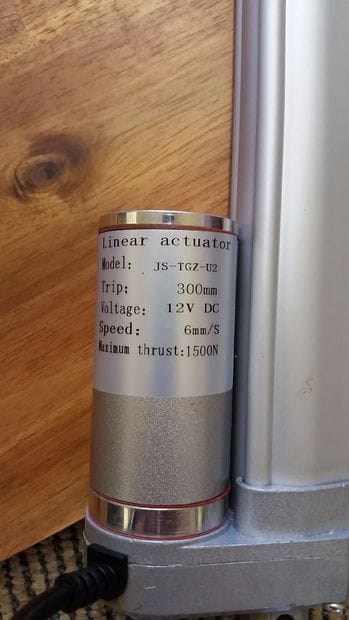

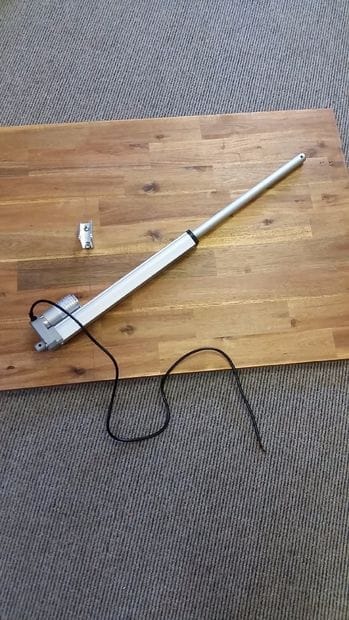

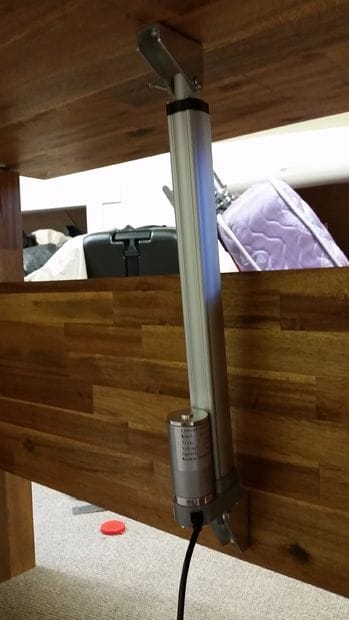

Устанавливает линейный привод.




Шаг седьмой: кнопки управления

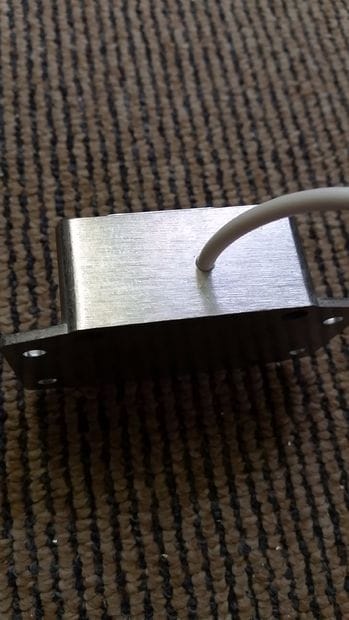

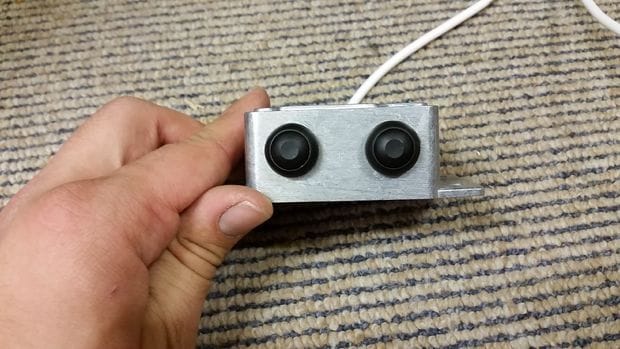

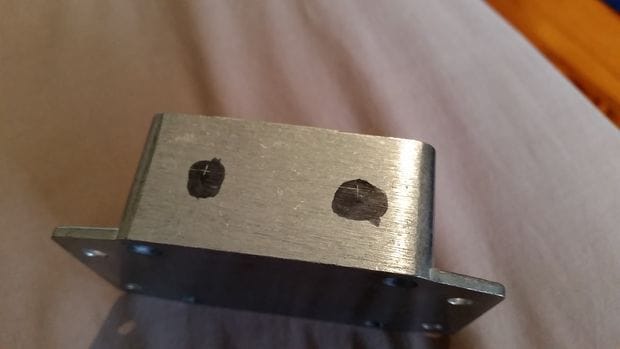

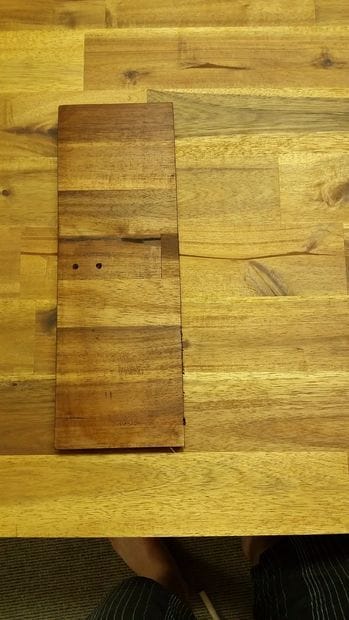

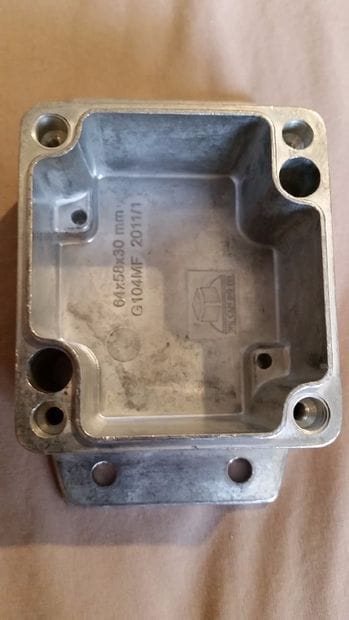

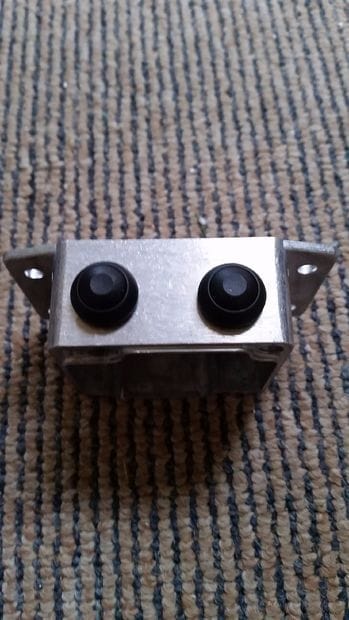

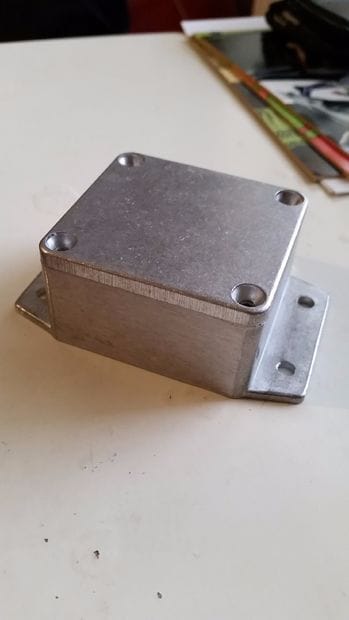

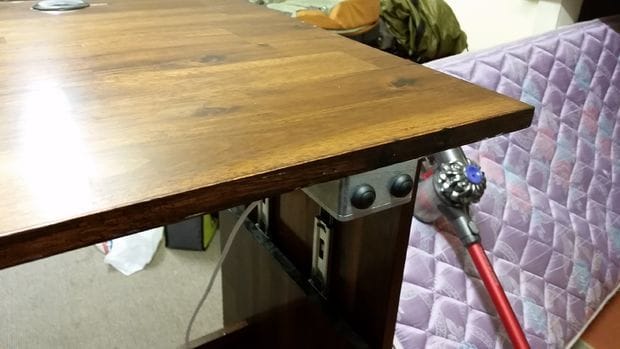

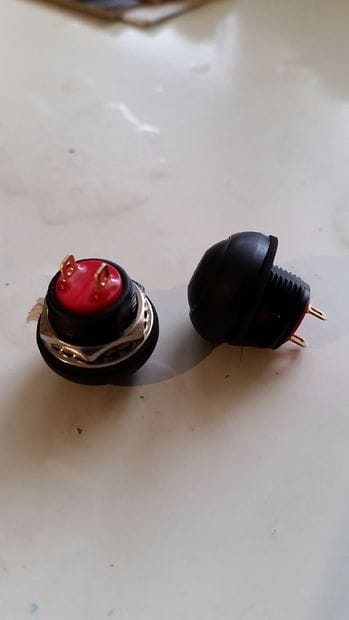

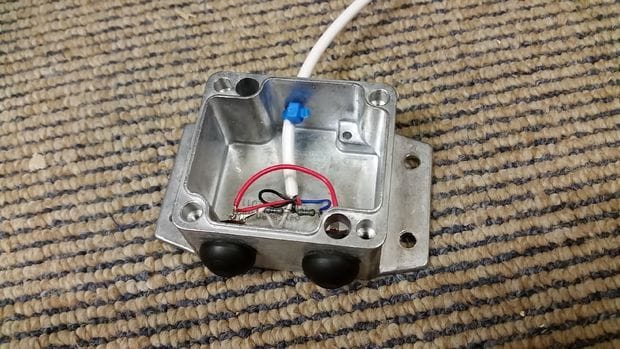

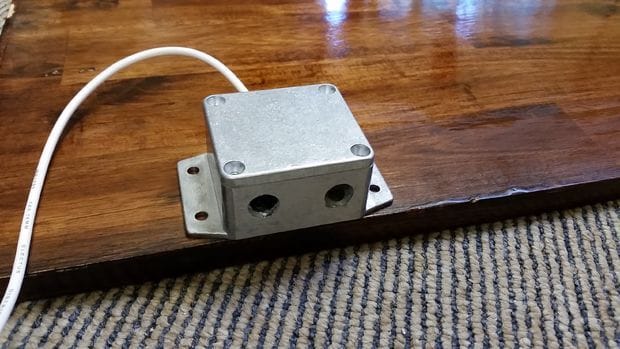

В монтажной коробке сверлит два отверстия для кнопок. и одно для провода. Устанавливает кнопки, монтирует провода. Закрепляет монтажную коробку на столе.








Шаг восьмой: Arduino Nano

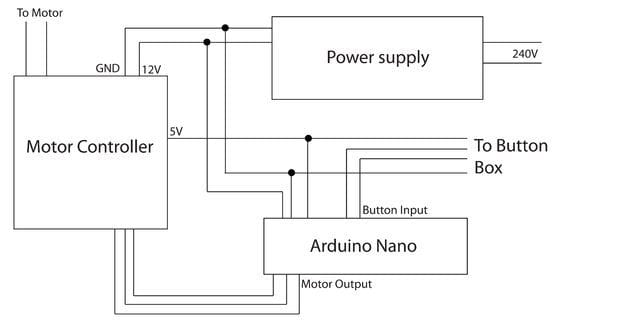

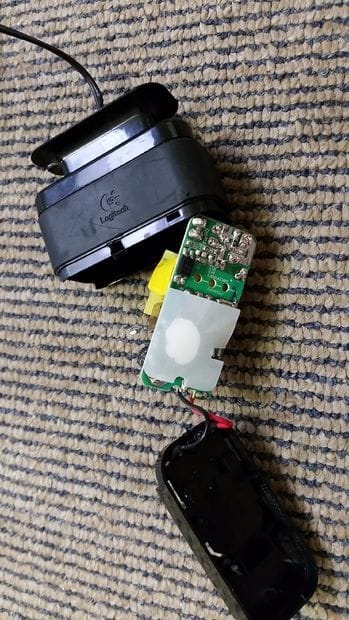

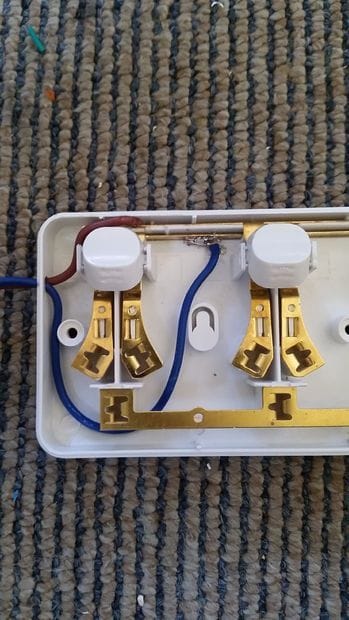

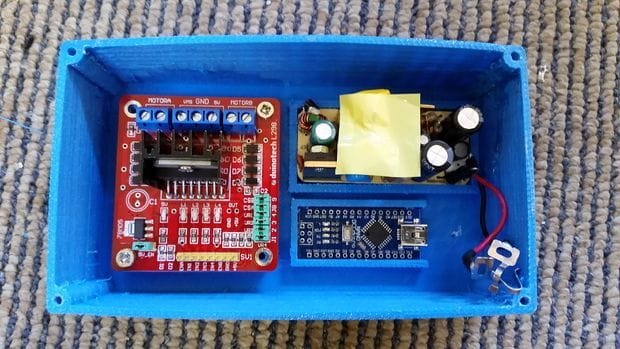

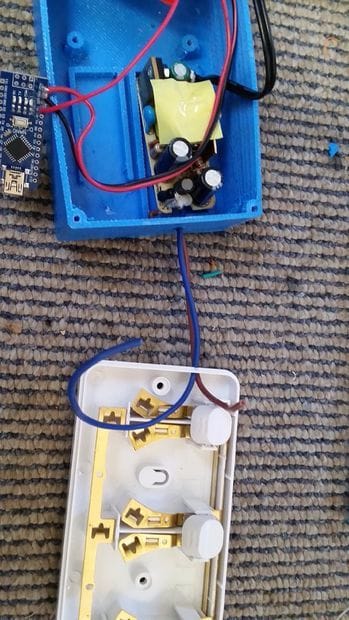

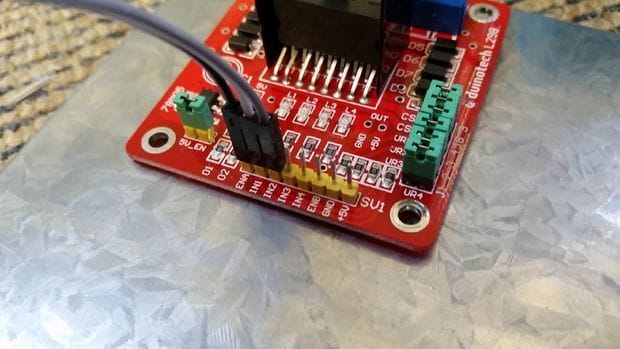

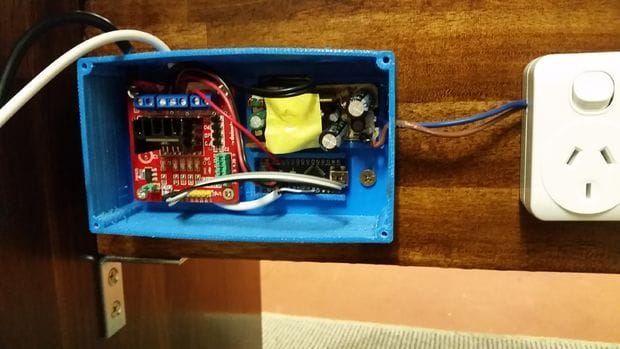

В принципе можно обойтись и без Arduino Nano, но мастер хотел настроить разные режимы подъема и опускания столешницы. Коробку для Arduino Nano , модуля питания и драйвера шагового двигателя мастер напечатал на 3D-принтере. Загружает код и монтирует всю электронику.

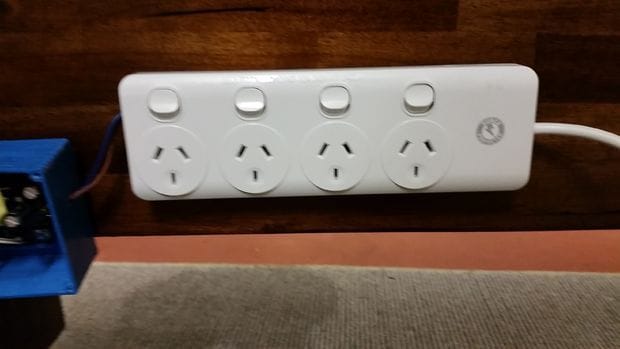

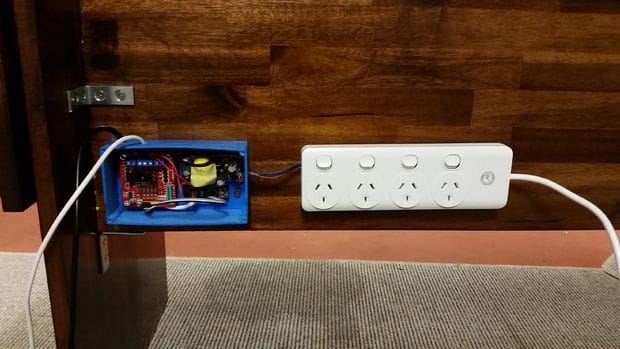

Закрепляет все на столе. Подключает привод.




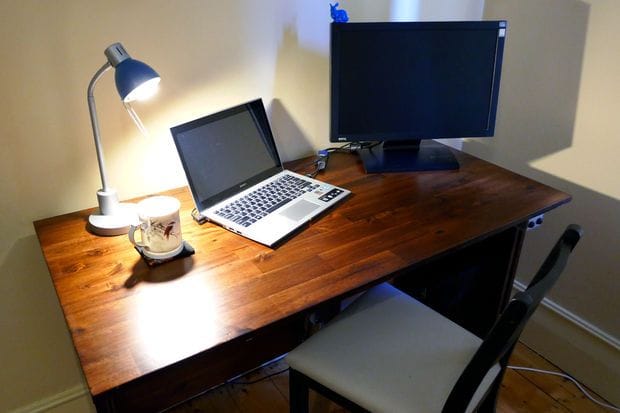

Стол готов.




Как это работает можно посмотреть на видео.
