Бюджетный вариант самодельного ленточного шлифовального станка

Бюджетный вариант самодельного ленточного шлифовального станка


Ленточный шлифовальный станок – очень удобная машина в мастерской. С помощью нее можно заниматься шлифовкой, изготавливать различные интересные и полезные вещи. Очень хороша такая машинка будет при изготовлении ножей, ей удобно выводить скосы, формировать ручку и так далее.

Стоят такие машины довольно дорого, а дешевые варианты имеют довольно ограниченную мощность. Так что есть смысл собрать такую машину самому, подобрав нужную для себя мощность двигателя. Выбор материалов для такой машинки довольно широк, можно как покупать уже готовые комплектующие, или делать их самому, например, своими руками.

Что касается двигателя для такого станка, то он должен потреблять ток как минимум в 6А, в принципе, именно такой мотор и использовал автор. Для более мощного станка, на котором работы можно проводить быстрее, можно использовать мотор до 12А.

Материалы и инструменты, которые использовал автор:






Список материалов:
- электродвигатель;
- различные болты, шайбы и гайки;
- подшипники;
- оси;
- шкивы;
- уголок;
- шлифовальный ремень;
- различные стальные пластины и прочий металл.

Список инструментов:
- болгарка с отрезными дисками;
- дрель со сверлами;
- гаечные ключи, отвертки и пр.;
- токарный станок и пр.

Процесс изготовления ленточной шлифовальной машины:

Шаг первый. Подготовка двигателя
В качестве силового агрегата автор использовал двигатель на 6А. Этот моторчик довольно слаб, но он прекрасно подходит для легкой шлифовки. Другого у автора не было, и этот был выбран в качестве эксперимента. Источником двигателя послужил старый станок для резки плитки. В итоге корпус для станка был уже почти готов, тут расположены и необходимые кнопки у правления, хорошо закреплен двигатель и так далее.






Первым делом автор убирает со своего отрезного станка для плитки все лишнее, должен остаться только корпус с двигателем. Далее идет установка первого ведущего шкива и оси, которая будет передавать движение на все остальные. Подбирая размеры шкива, установленного на двигателе и на ведущей оси, вы можете достичь нужные обороты для шлифовального ремня.

Сбирается вся конструкция на стальных уголках, сверлим отверстия и собираем все на болтах с гайками.
Чтобы не терять в мощности, ремень используйте как можно тоньше и короче.

Шаг второй. Как все устроено

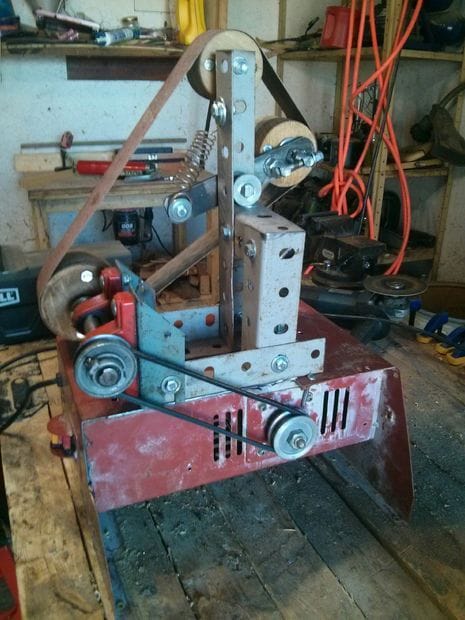

На схеме вы можете увидеть, как одевается шлифовальный ремень. В действие он приводится шкивом, который закреплен на корпусе.
В качестве передачи движения от двигателя к ведущему шкиву автор использовал ременную передачу. И это все неспроста, ведь при шлифовке всегда есть риск, что машина заклинит. Если это будет ремень, двигатель просто начнет пробуксовывать. А если использовать цепь или шестерни, тут либо сгорит двигатель, либо всю конструкцию разломает, если двигатель достаточно мощный. Впрочем, можно использовать автомат, который отключит двигатель при большой нагрузке.

Шаг третий. Из чего делается рама

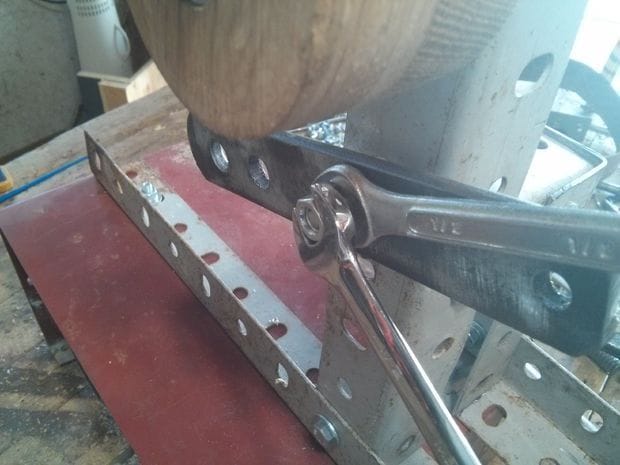

Раму автор изготавливает из уголка с отверстиями, в итоге все это дело собирается как конструктор. Тут не понадобится сварка, так как все собирается на болтах с гайками и шайбами. Резать уголок тоже не сложно тут вам будет нужна болгарка. Впрочем, большинство соединений можно сварить, но это не обязательно. Больше всего заботьтесь о том, чтобы контрукци была крепкой. При шлифовке на оси приходится немалая нагрузка.







Шаг четвертый. Ведущее колесо

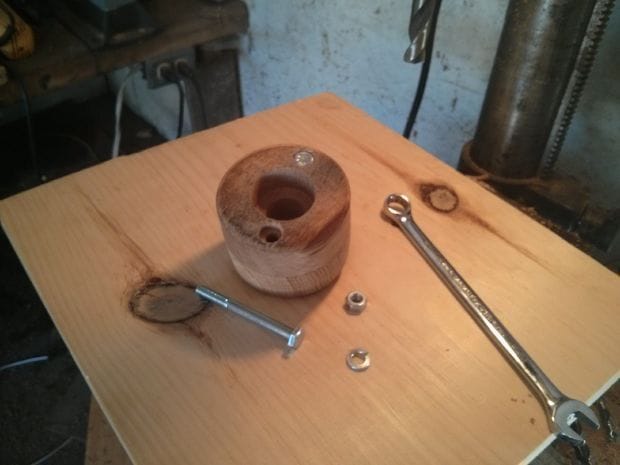

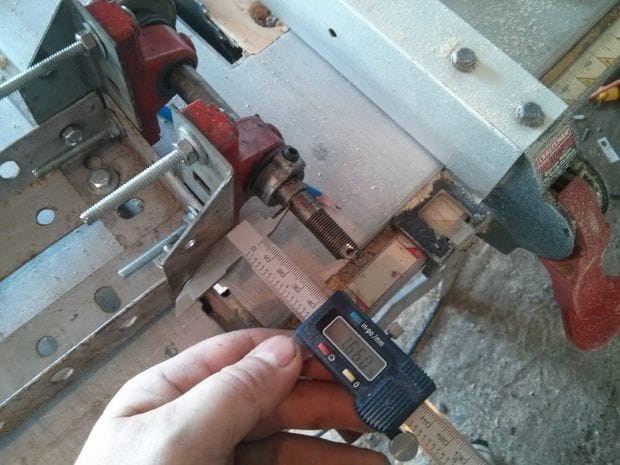

Ведущее колесо является чуть ли не самой важной деталью в этом станке. Оно передает движение от двигателя на шлифовальный ремень. Колесо автор решил сделать из дерева, так как это дешево или даже бесплатно, если у вас есть токарный станок. Подбираем нужный диаметр и сверлим отверстие для установки на вал. Крепить колесо нужно надежно, оптимально, чтобы вал был с резьбой, чтобы колесо можно было прикрутить гайкой.







Что касается ведущей оси, то крайне важно использовать для нее именно подшипники. Подойдут и втулки, однако их нужно постоянно смазывать и не допускать перегрева, который запросто может разрушить деревянное колесо.

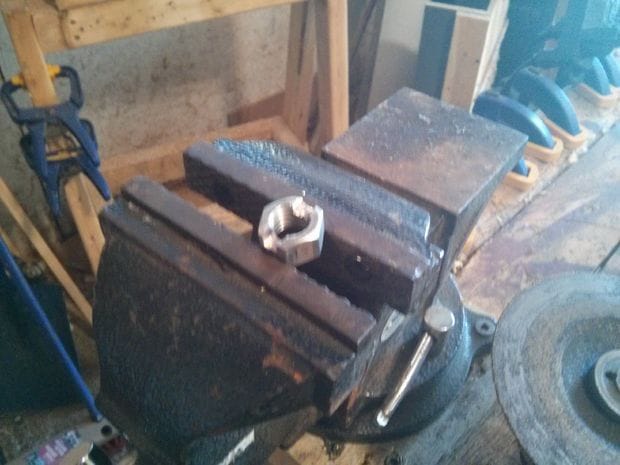

Что касается шкивов, то они обязательно фиксируются шпонкой, что предотвращает их пробуксовку на валу.

Шаг пятый. Изготовление ведомых колес

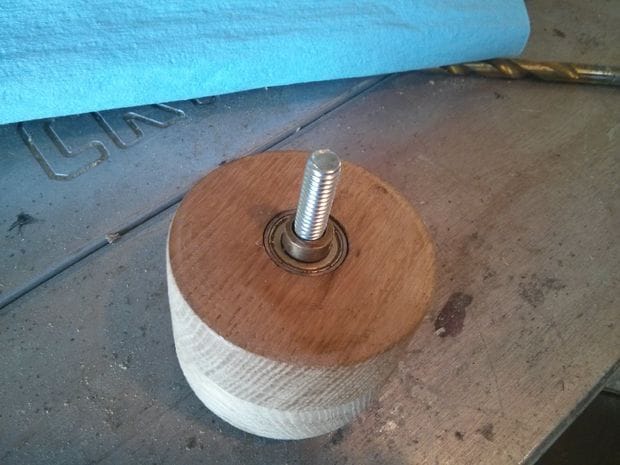

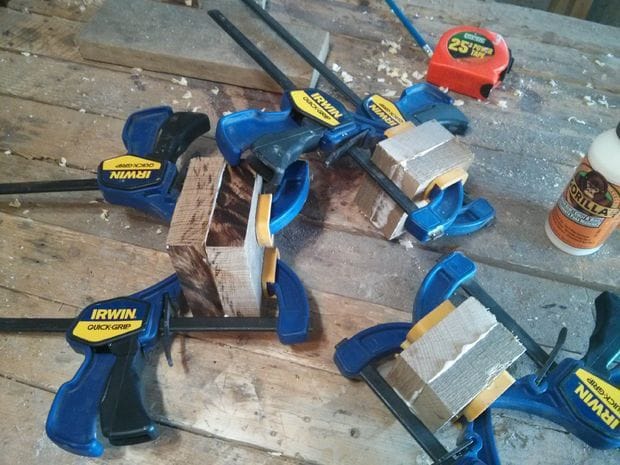

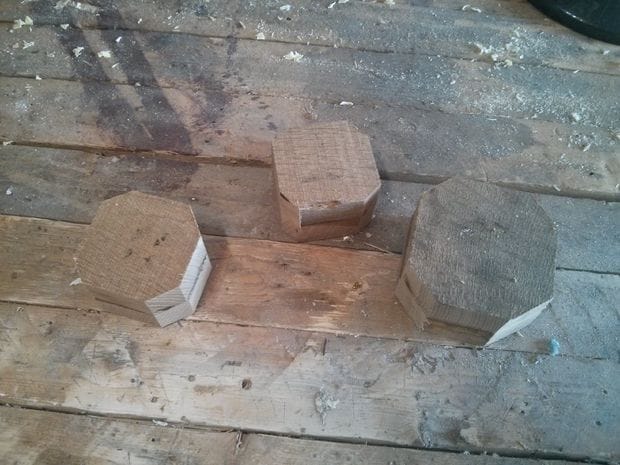

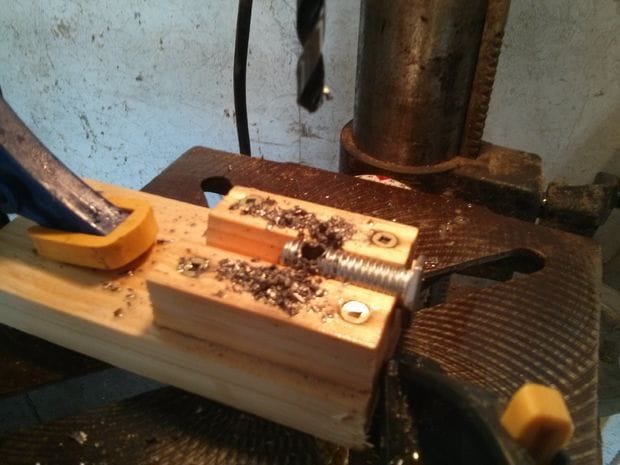

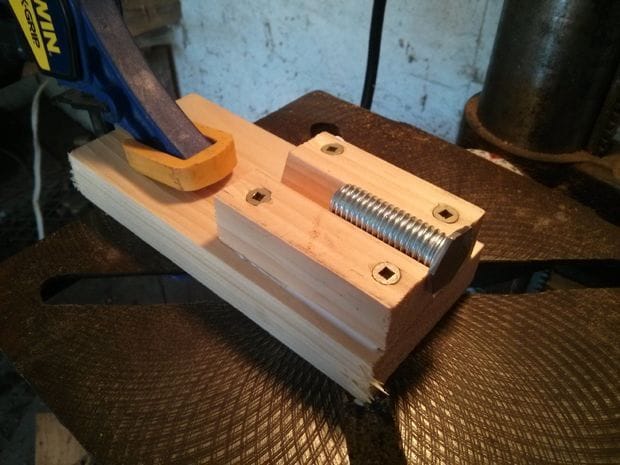

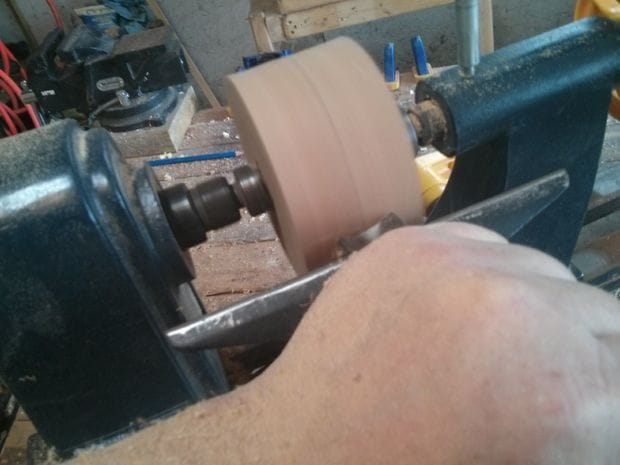

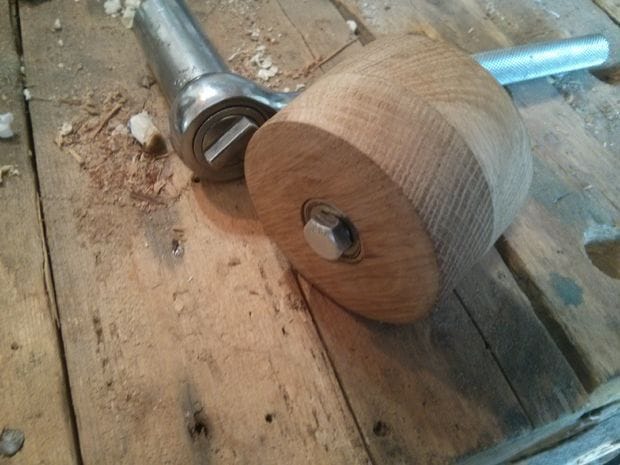

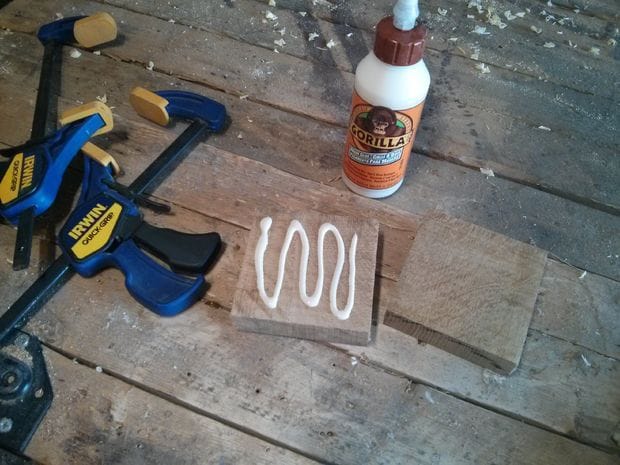

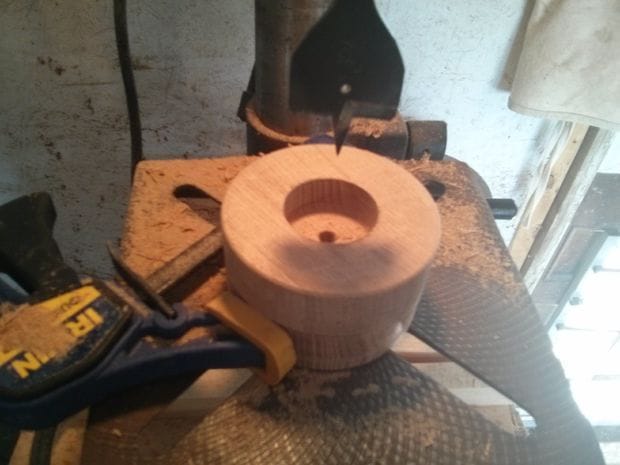

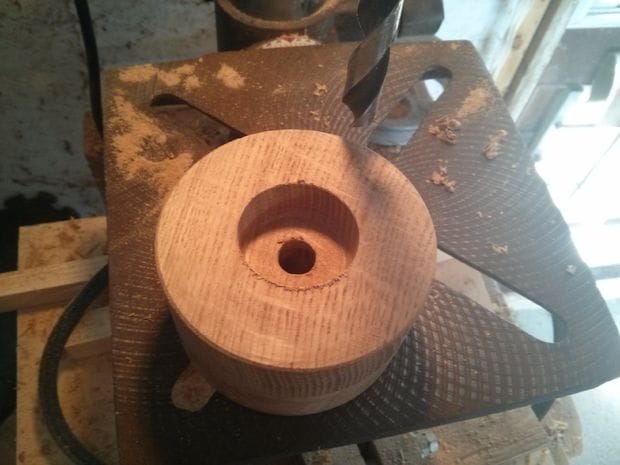

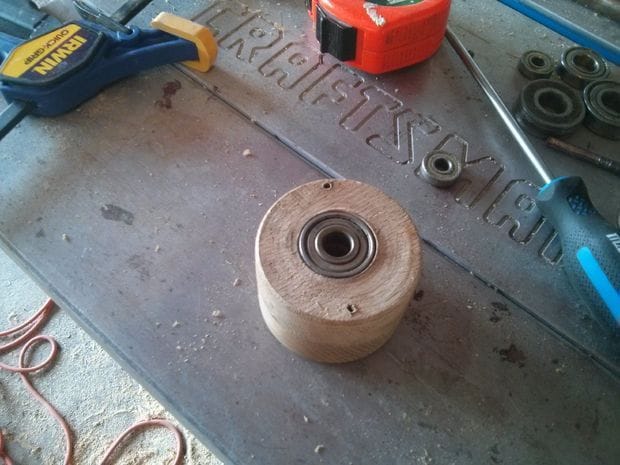

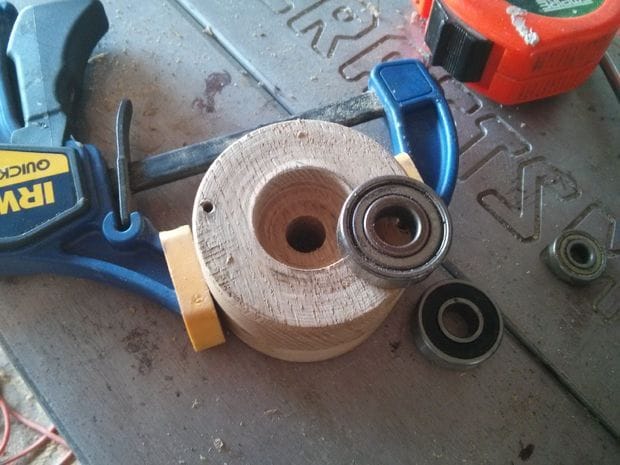

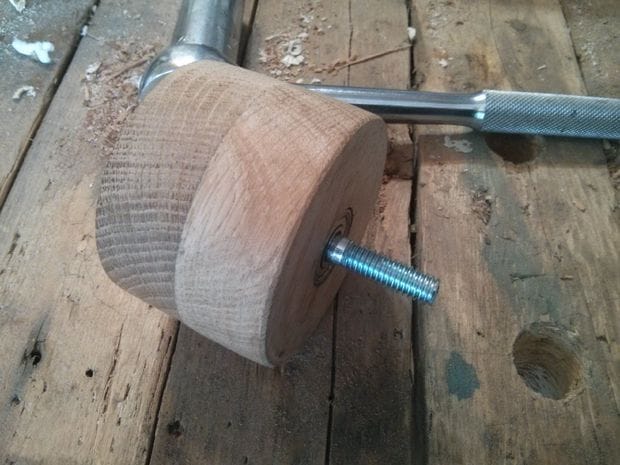

Ведомые колеса меньшего диаметра, они также делаются из дерева с использованием токарного станка. Чтобы получить нужную ширину колес, автор просто склеивает материал. Далее на токарном станке вытачиваем колеса и по центру сверлим отверстие под ось. Помимо этого в каждом колесе вам нужно расточить посадочное место под подшипники, на которых и будут вращаться колеса.













Шаг шестой. Изготовление натяжного кронштейна

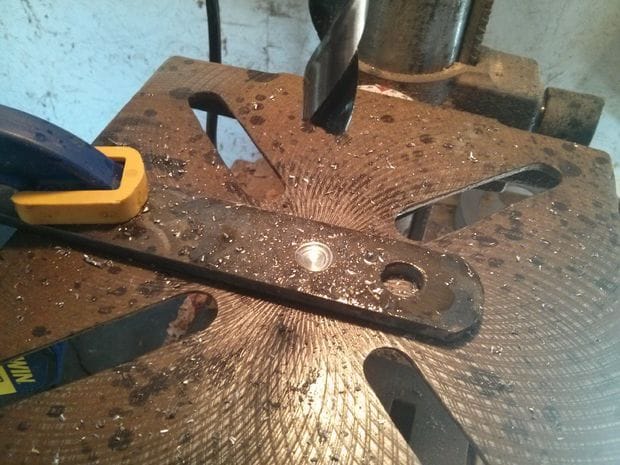

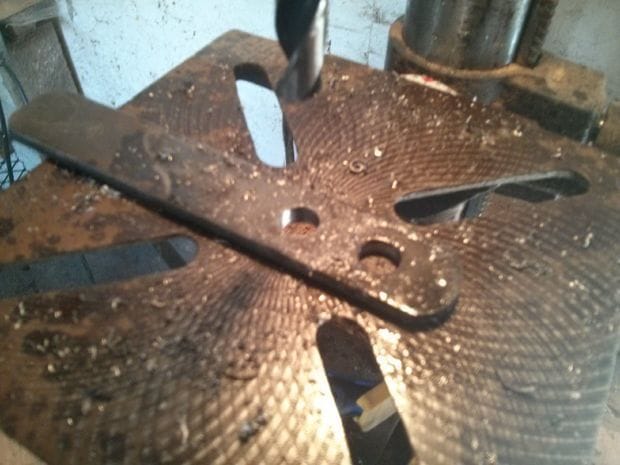

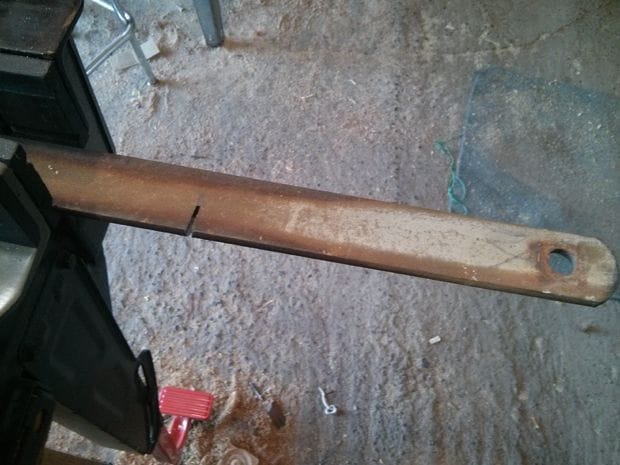

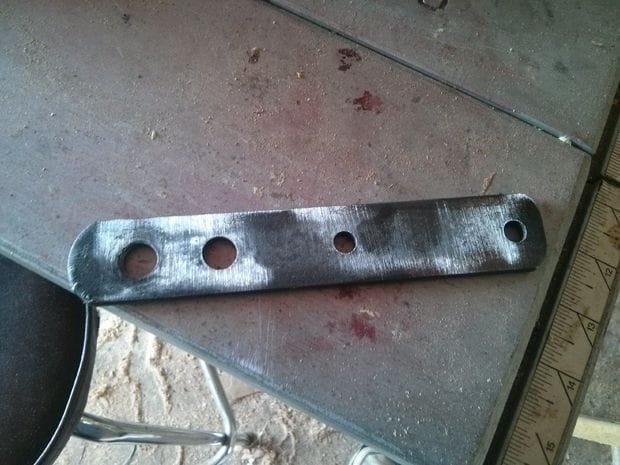

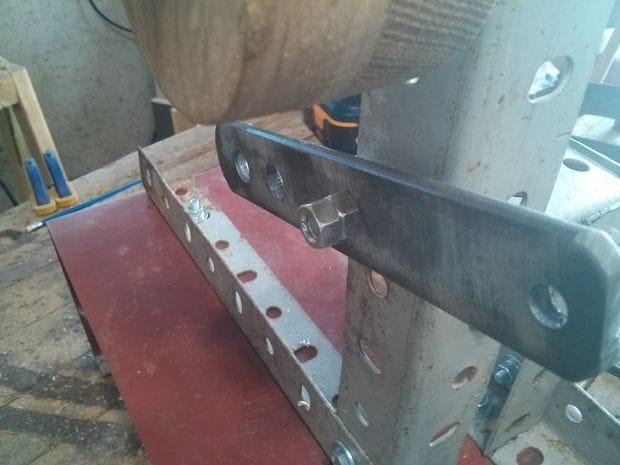

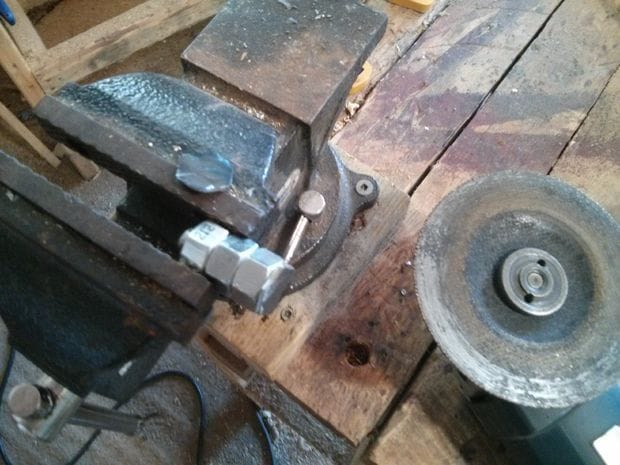

Натяжной кронштейн – крайне важная вещь в ленточном шлифовальном станке, так как шлифовальный ремень со временем растягивается и требует периодического натяжения. Для изготовления такого кронштейна вам понадобится кусок толстой листовой стали. Хорошенько очищаем ее от ржавчины и сверлим отверстия в нужных местах.







Шаг седьмой. Устанавливаем колеса

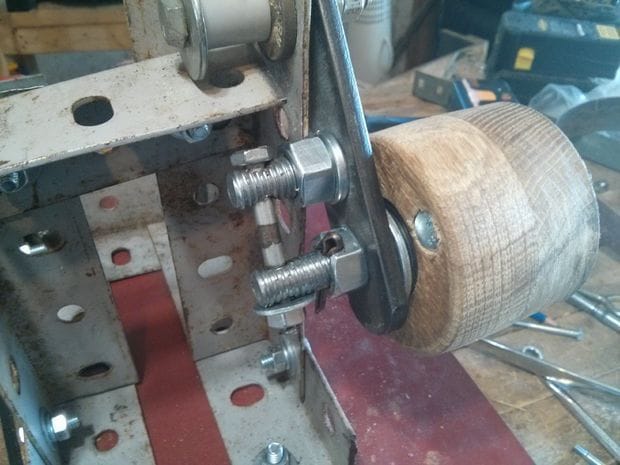

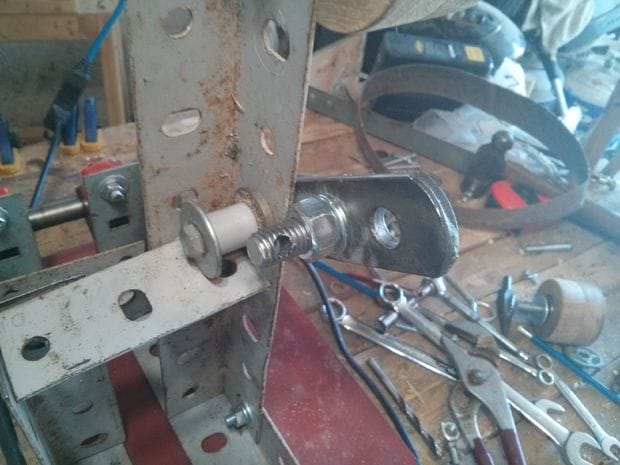

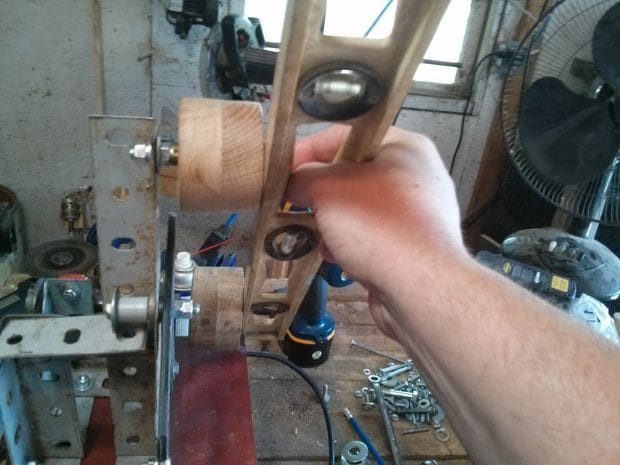

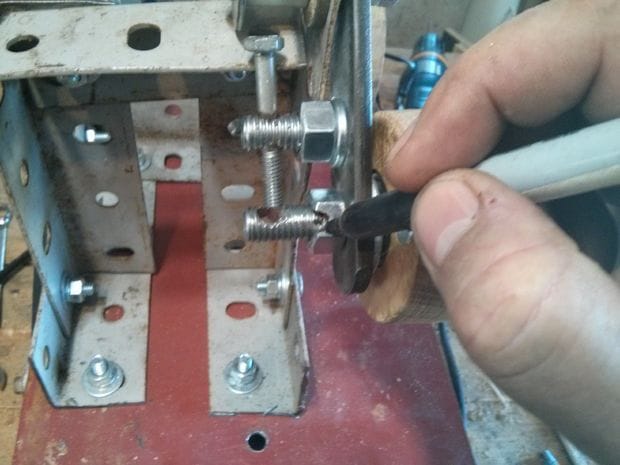

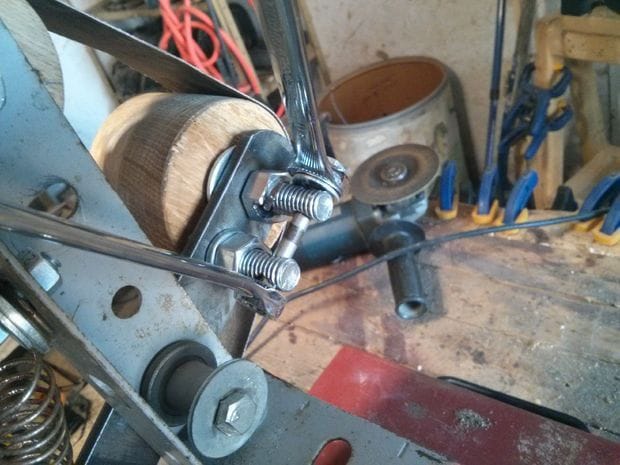

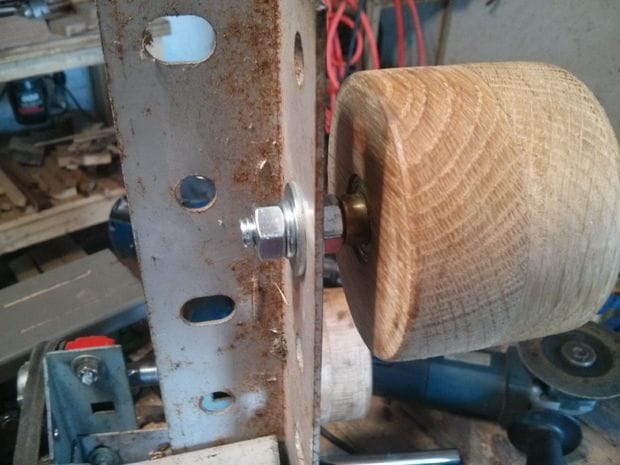

Колеса можно устанавливать. Тут вам понадобятся болты с гайками и втулочки, которые не позволят прижать колесо к раме. Чтобы выдержать нужный зазор между рамой и колесом, поставьте между ними дополнительные гайки. Отрегулируйте колеса, чтобы они выходили на один уровень друг относительно друга. Также вам важно убедится в том, что колеса рзмещены строго горизонтально и не перекошены.




Шаг восьмой. Натяжитель

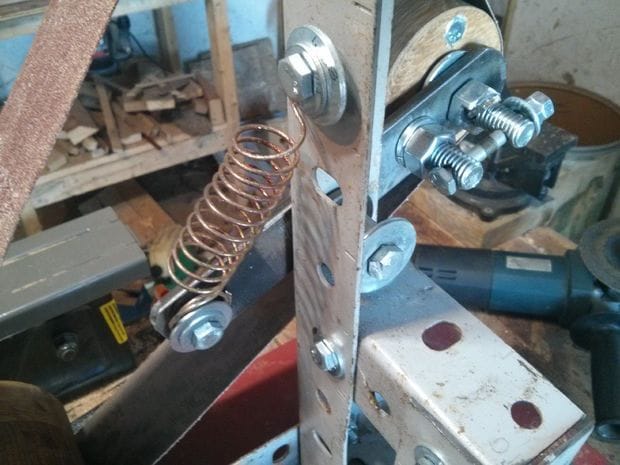

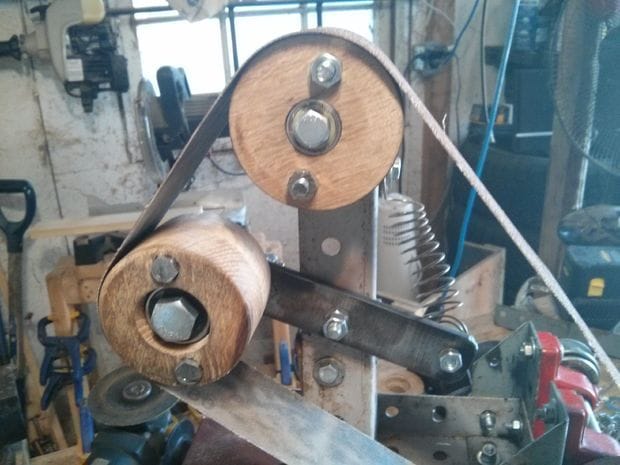

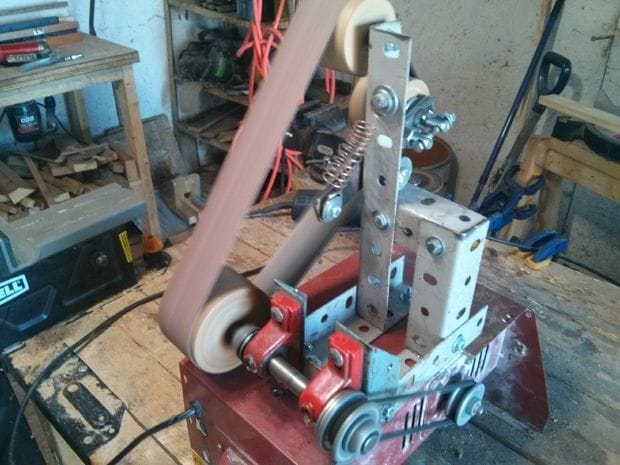

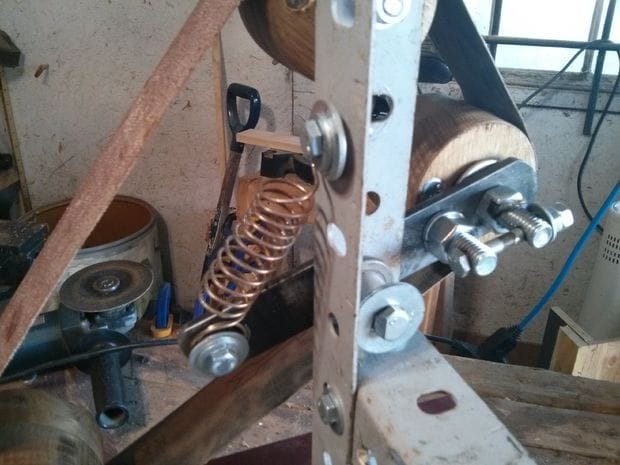

Чтобы ремень автоматически подтягивался по мере растяжения, вам понадобится установить специальную пружину. Эта пружина ставится на натяжной кронштейн. Где именно она располагается, смотрим на фото. В итоге у вас ремень будет всегда находиться под нужным натяжением. Жесткость пружины подбираем экспериментально, нужно добиться того, чтобы ведущее колесо не пробуксовывало при нагрузке.

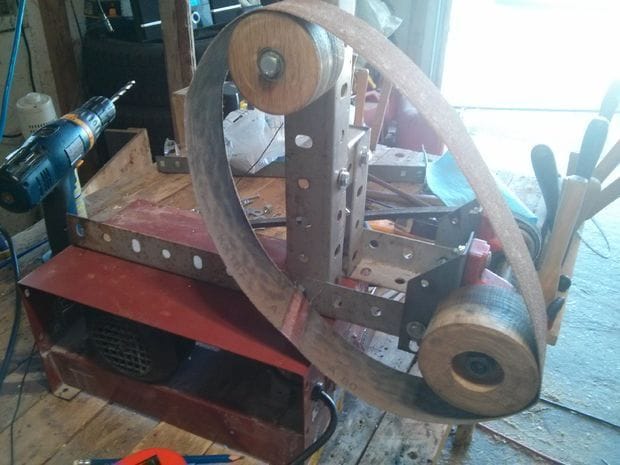

Шаг девятый. Устанавливаем шлифовальный ремень и проверяем систему

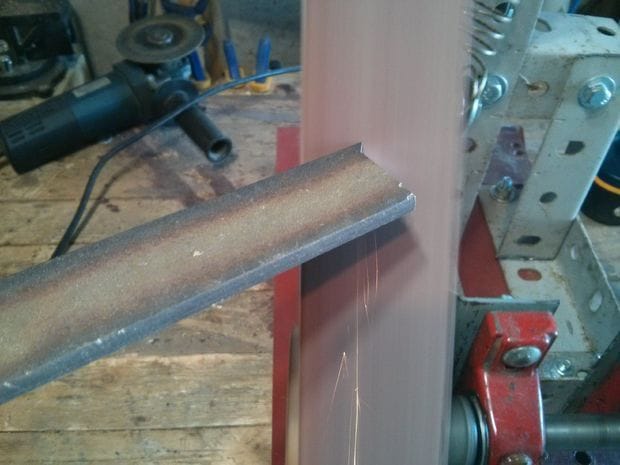

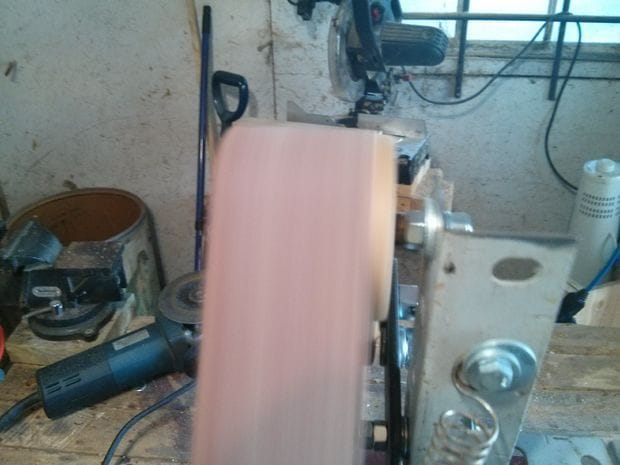

После установки ремня машину можно, наконец, запустить. Убедитесь при этом в том, что все колеса вращаются ровно, нигде нет биений, иначе ремень будет быстро выходить из строя. Попробуйте что-то отшлифовать, при нагрузке ведущее колесо не должно пробуксовывать. Если это происходит, значит, пружина слишком слабенькая. Но не делайте ее слишком сильной, так как это потеря в мощности и быстрый износ всех узлов, включая шлифовальный ремень.

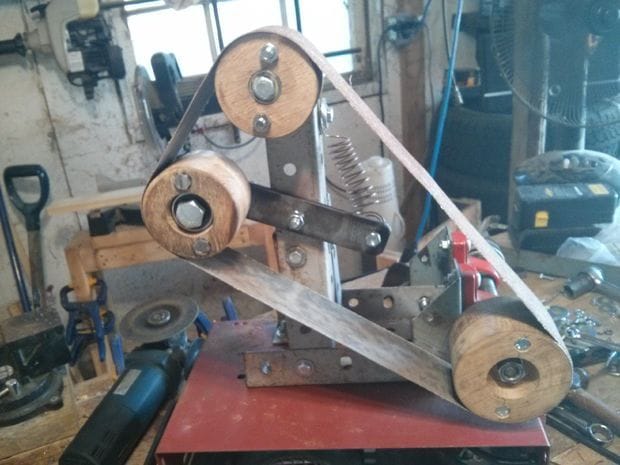

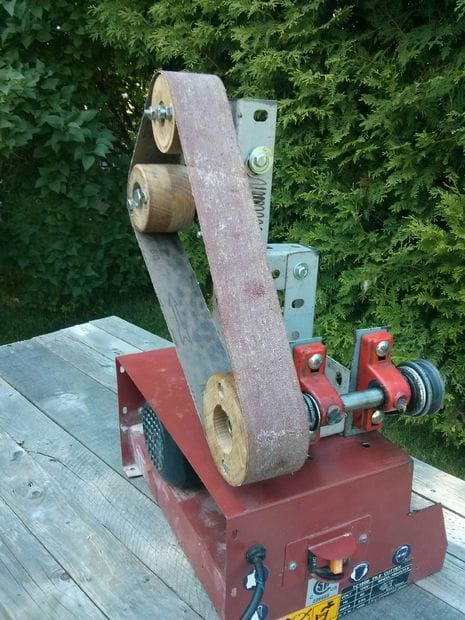

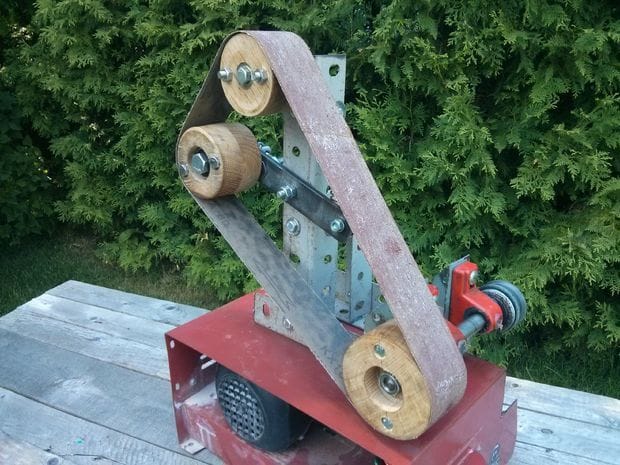

Вот и все, шлифовальный станок готов. Удачи!
