    Робот-художник из старых СД-приводов

    Робот-художник из старых СД-приводов


    В этой статье рассмотрим, как сделать своими руками робота-художника. Конечно картину Вам такой робот не нарисует, но удивить знакомых или друзей, своей самоделкой можно. А если Вы будете собирать такого робота вместе с детьми, это, несомненно, поможет развитию творческих черт характера.

    Инструменты и материалы:
    -Два СД-привода;
    -Доска 3 мм;
    -Пила;
    -Клей;

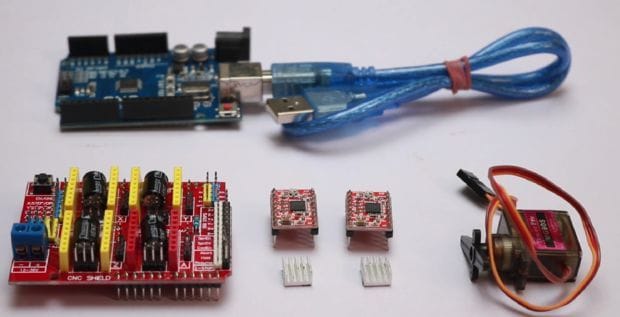

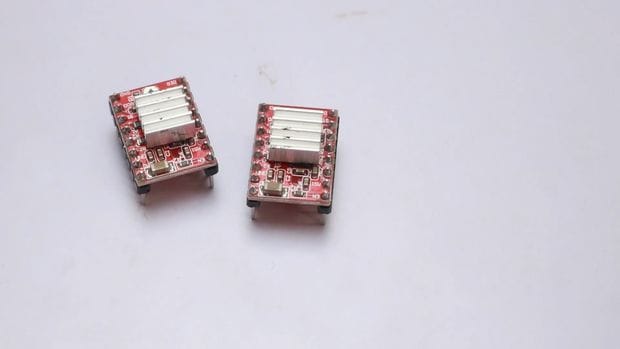

    - Два модуля шагового двигателя с радиатором A4988;
    - Сервопривод Mg90S;
    -Плата расширения A4988 ;
    -Arduino Uno R3
    -Программное обеспечение;
    -Компьютер;
    -Отвертка;
    -Паяльник:
    -Смазка:
    -Линейка;
    -Карандаш;
    -Дрель;
    -Клеевой пистолет;
    -Пишущая ручка;
    -Ножницы;
    -Пружина;
    -Нитка;
    -Батарея 12 В;
    -Провода;

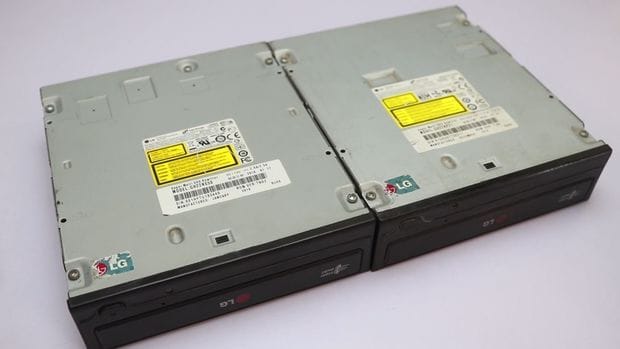

    Шаг первый: СД-приводы

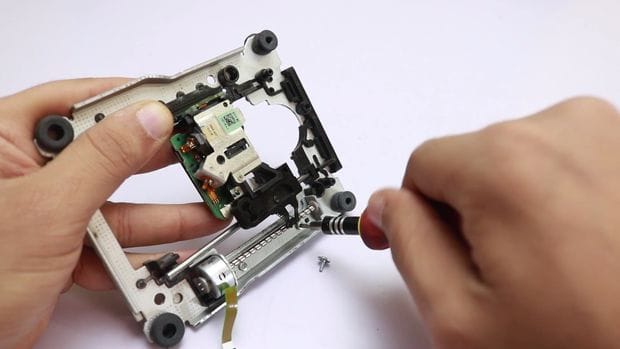

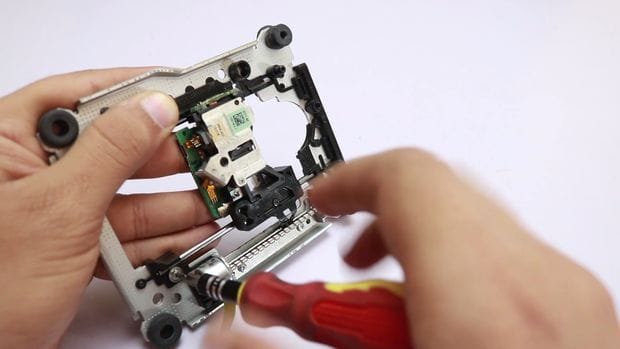

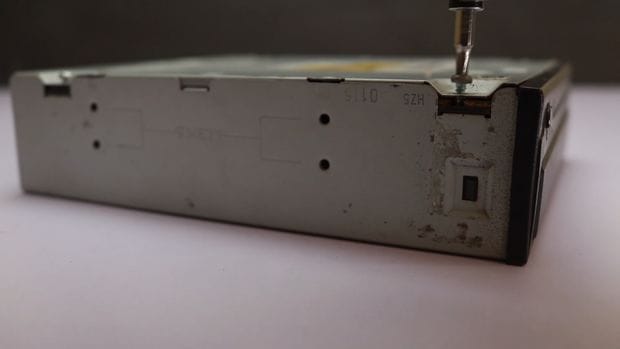

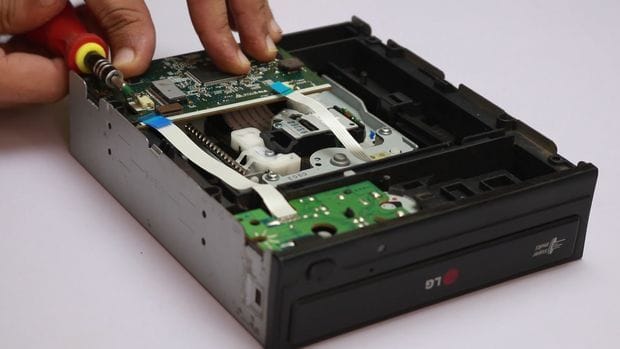

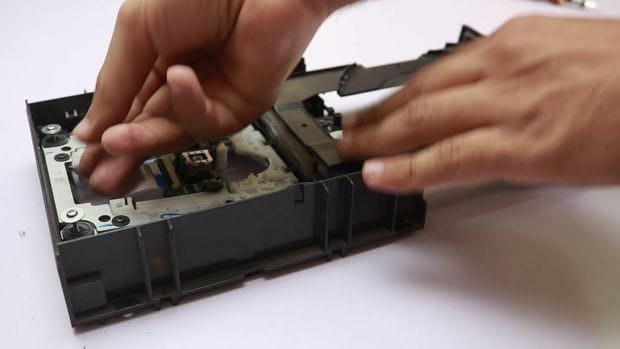

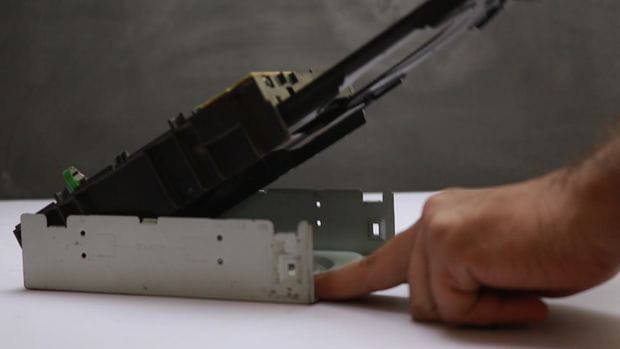

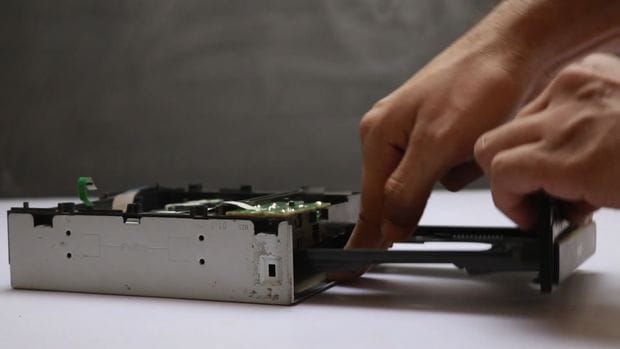

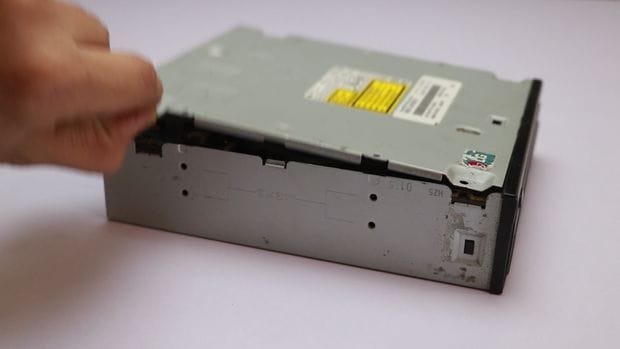

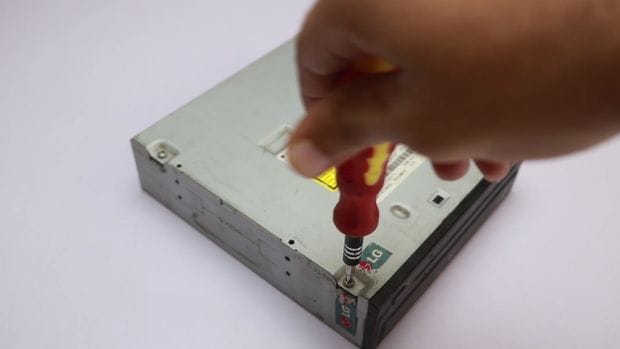

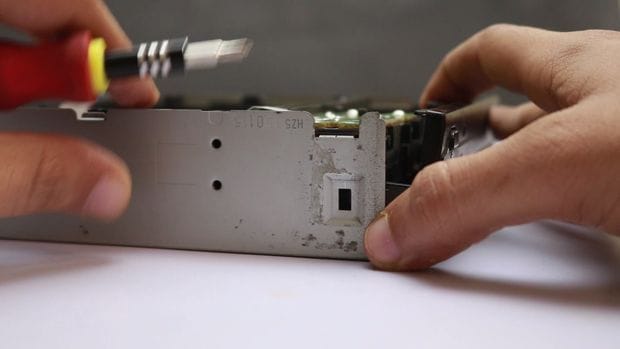

    Разбирает СД-приводы. Снимает крышки, плату электроники.

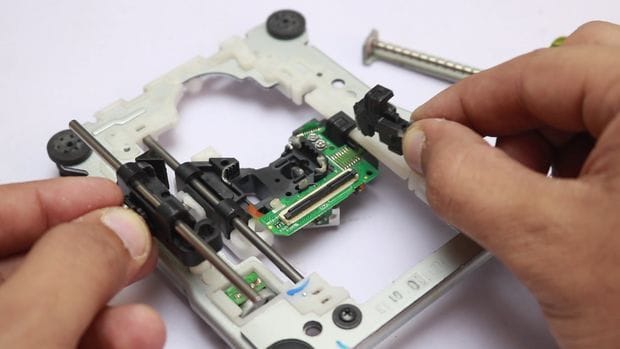

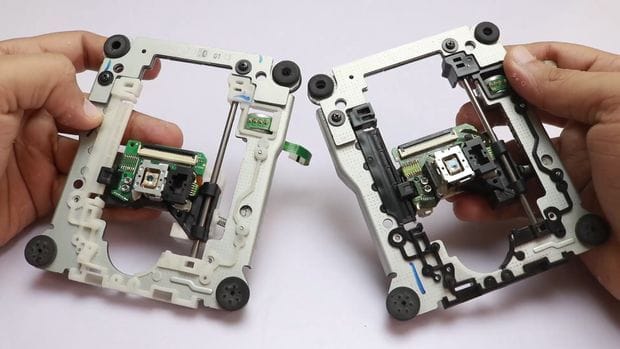

    Извлекает из корпуса рамку с кареткой и шаговым двигателем.

    Одну рамку откладывает, вторую разбирает дальше.

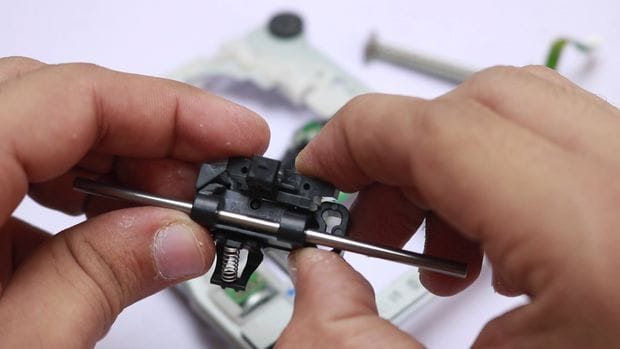

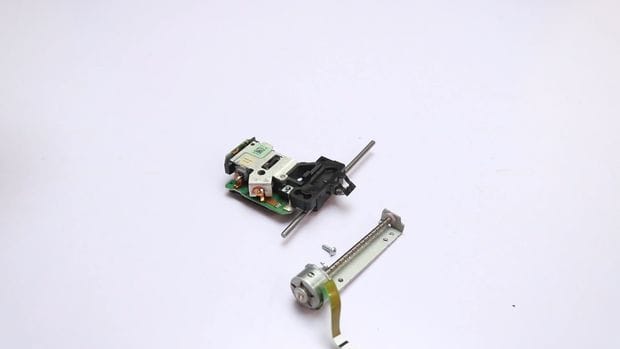

    Из второго СД-привода нужны только каретка и шаговый двигатель.

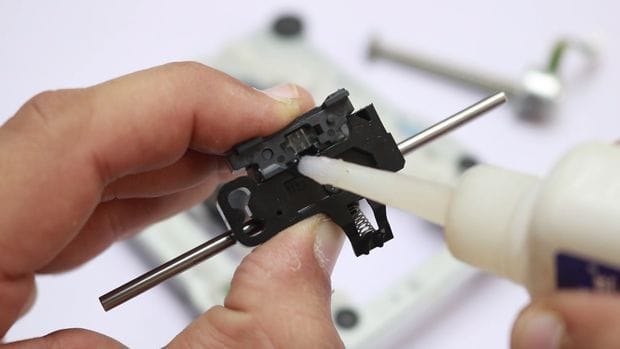

    Смазывает каретку.

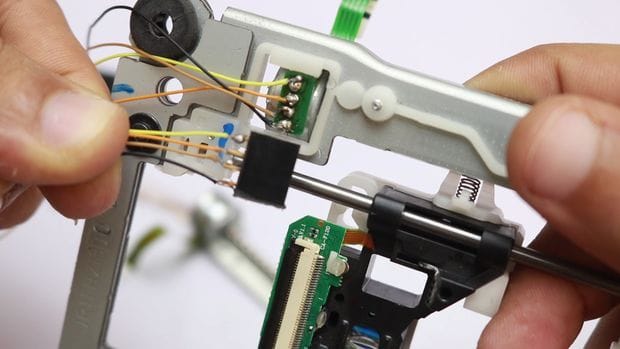

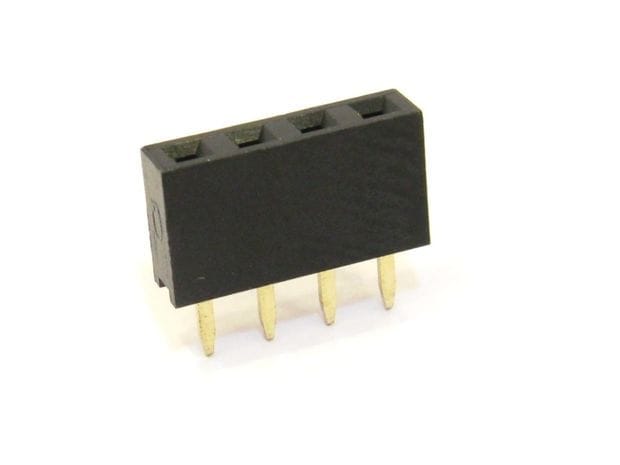

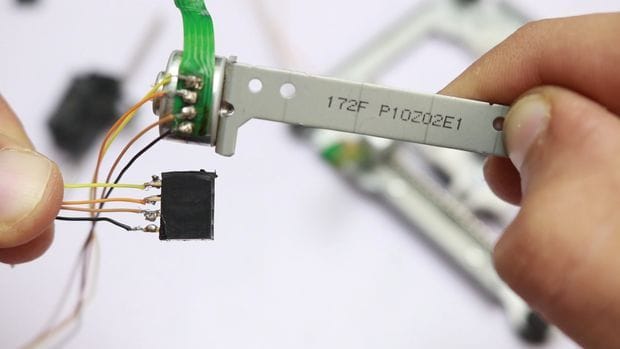

    Припаивает к шаговым двигателям провода. На вторые концы проводов припаивает разъем.



    Шаг второй: Х-ось и Y-ось

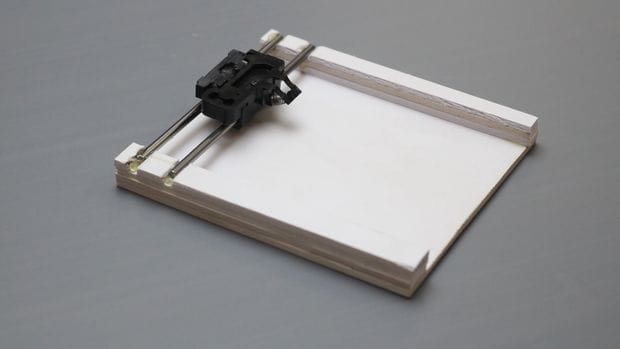

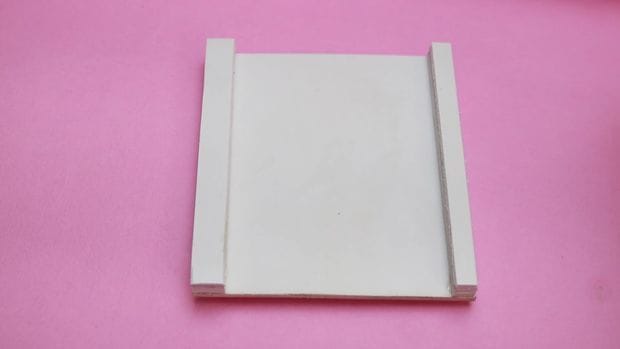

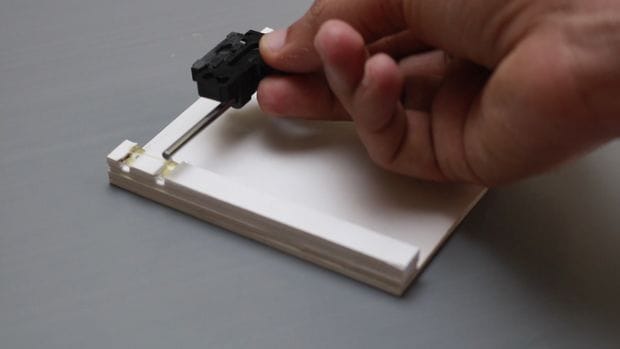

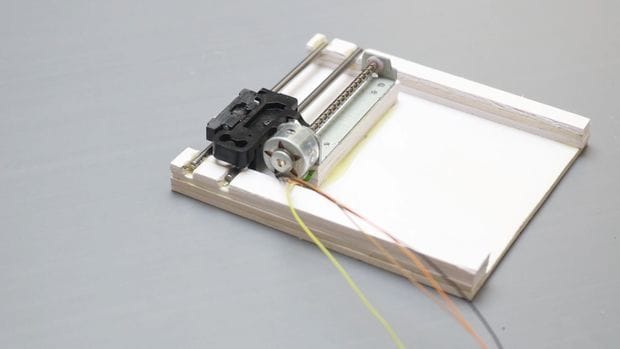

    Отпиливает дощечку (дальше стол) 10*9 см. По краям стола приклеивает бруски 2*10 см.

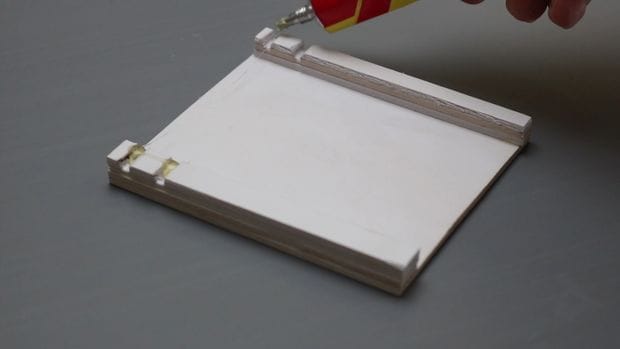

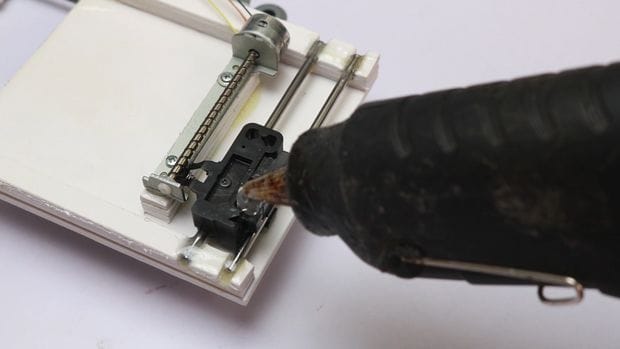

    Вырезает канавки для направляющих каретки. Приклеивает направляющие.

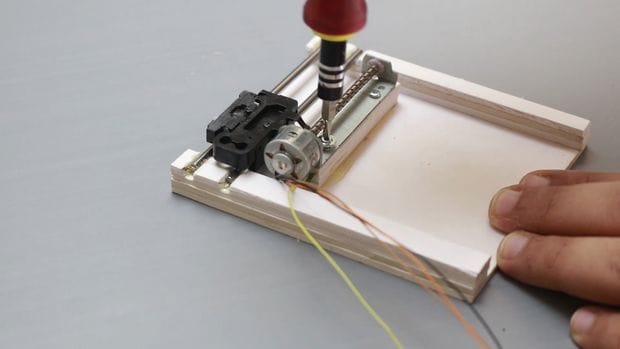

    Рядом с кареткой приклеивает брусок 3*5 см. Прикручивает шаговый двигатель. Ось-Х готова.

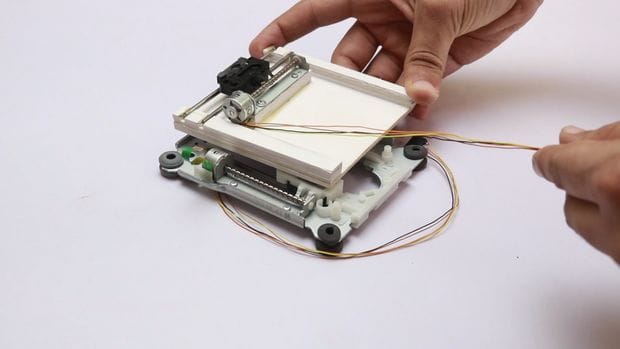

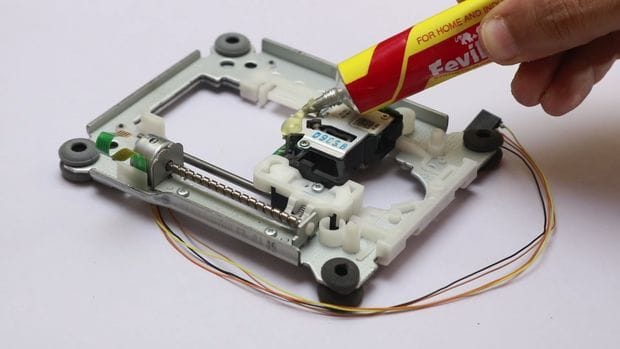

    Приклеивает механизм Х-оси с механизмом Y-оси.

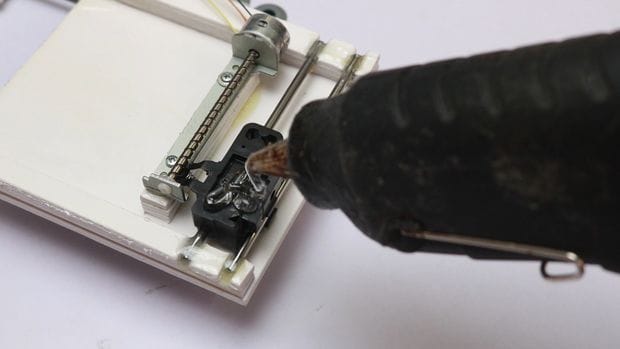

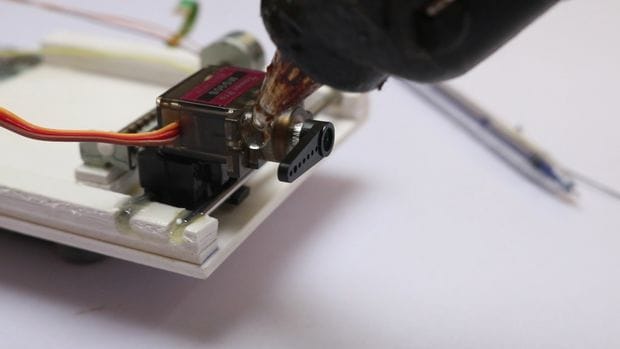

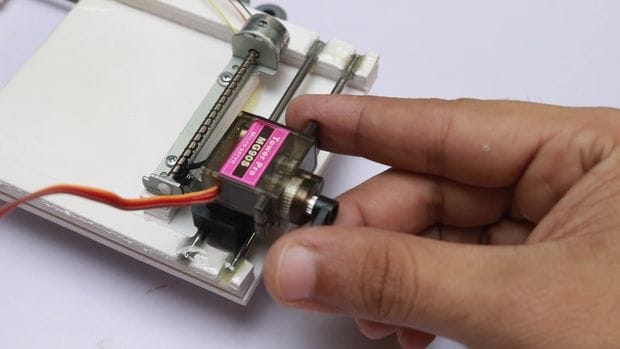

    Закрепляет на каретке сервопривод валом наружу (см. фото)



    Шаг третий: ручка

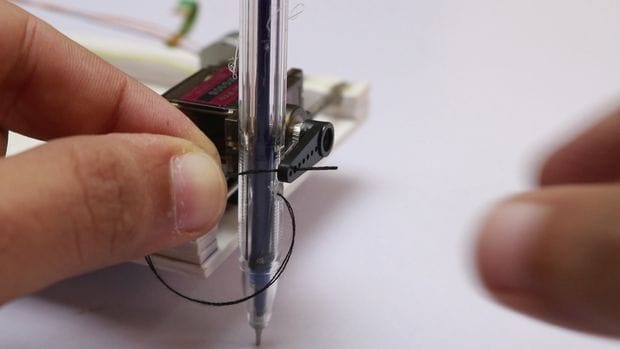

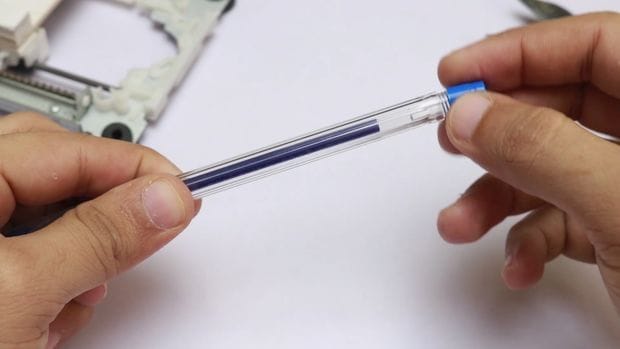

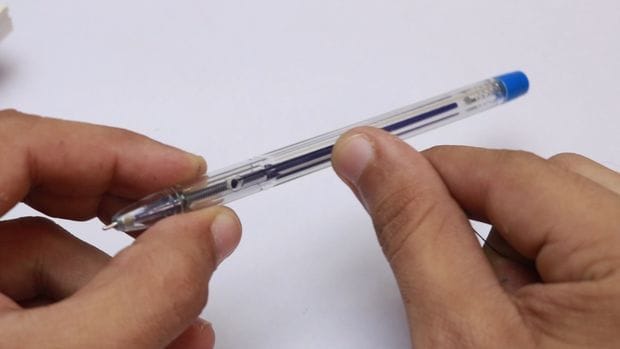

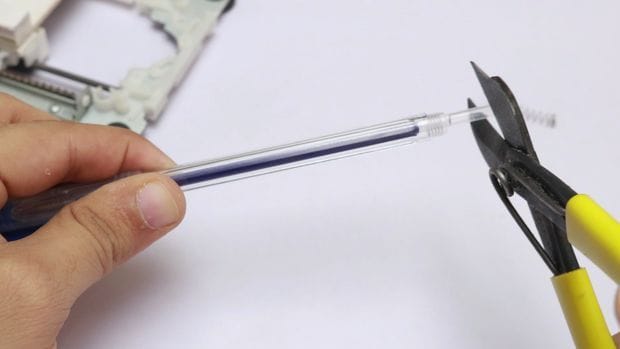

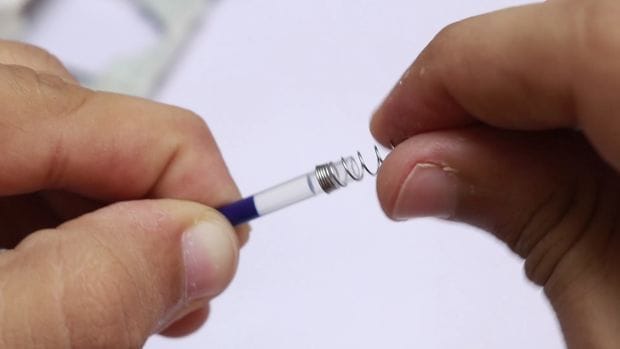

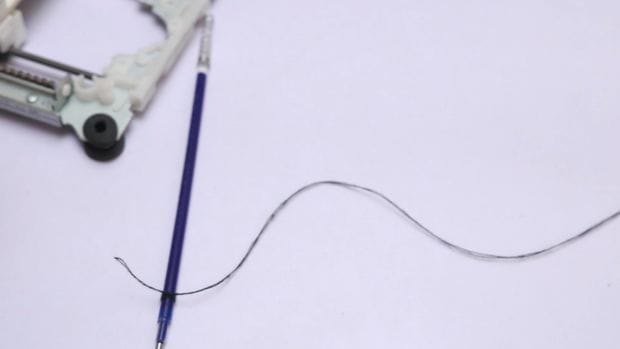

    Разбирает ручку. Срезает 1 см. верхнего конца стержня. Накручивает на стержень пружину наполовину. Отступив примерно 1 см. от нижней части стержня наматывает на него нитку. Завязывает. В ручке делает отверстие. Просовывает нитку в отверстие. Устанавливает стержень на место. Устанавливает колпачок.

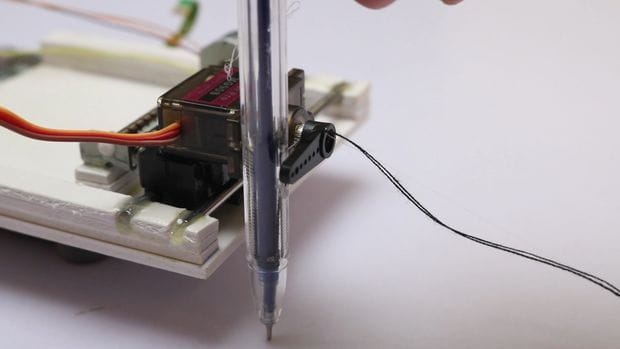

    Приклеивает ручку к корпусу серводвигателя (шарик стержня упирается в поверхность). Закрепляет второй конец нити на рычаге сервопривода.



    Шаг четвертый: сборка модуля

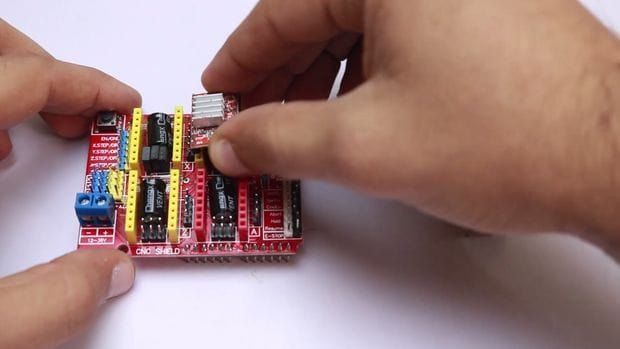

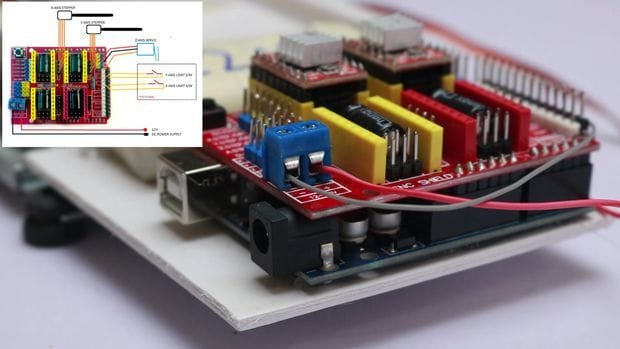

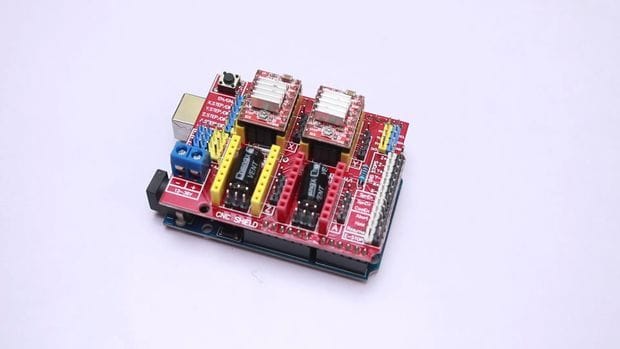

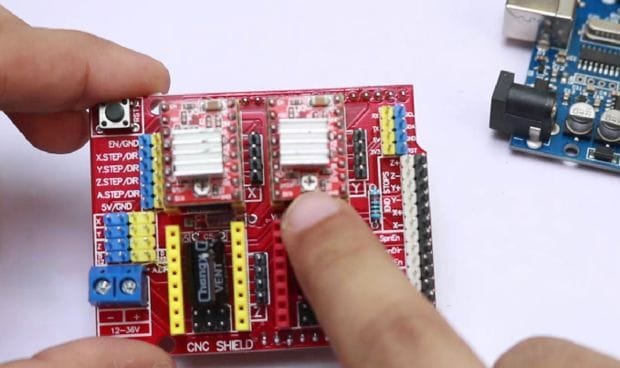

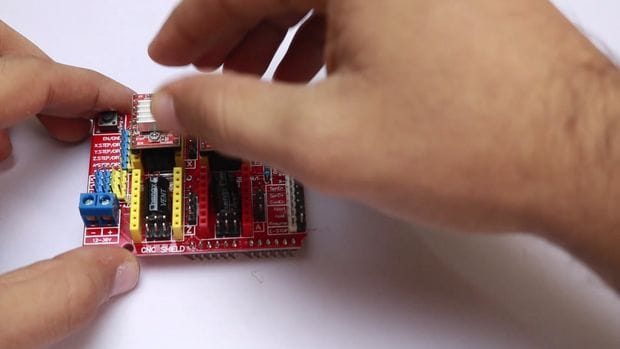

    Устанавливает на плату расширения два модуля шагового двигателя с радиаторами.

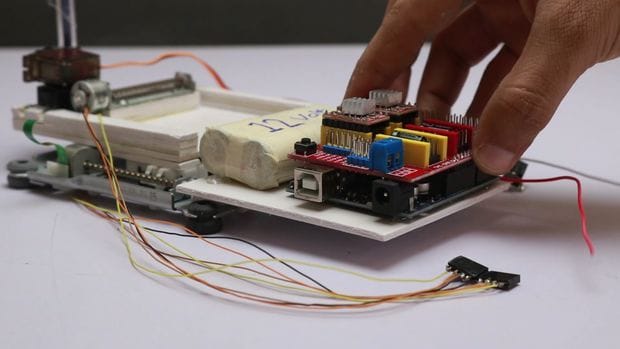

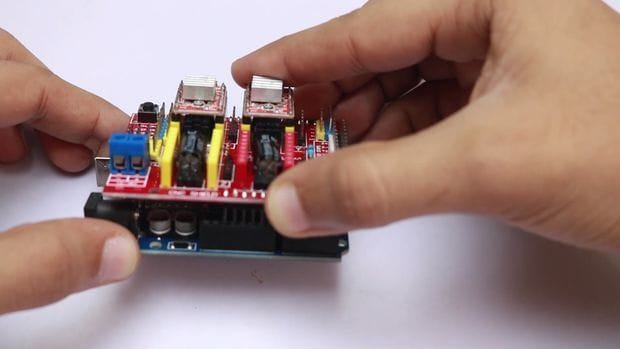

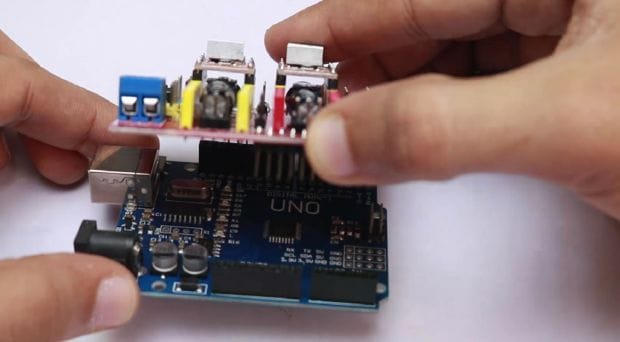

    Устанавливает плату расширения на Arduino.



    Шаг пятый: подключение

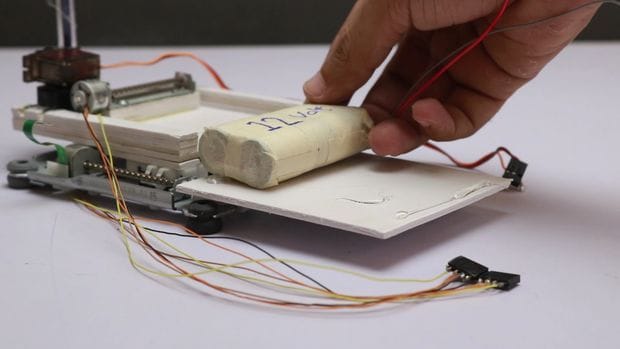

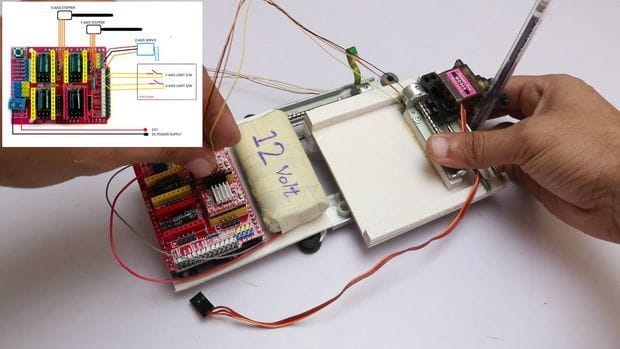

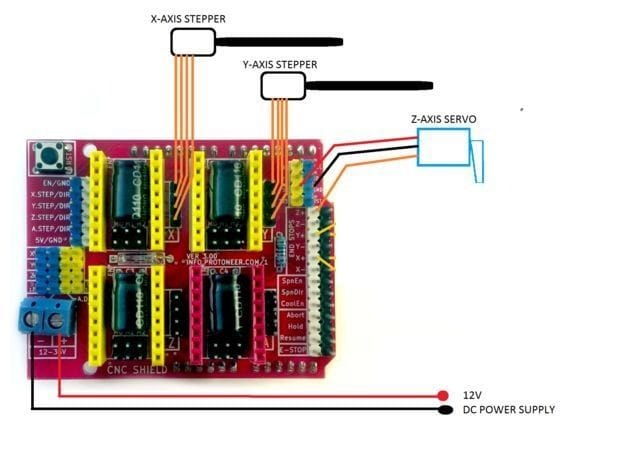

    Устанавливает батарею. Закрепляет и подключает все элементы согласно приводимым схемам.








    Шаг шестой: программное обеспечение

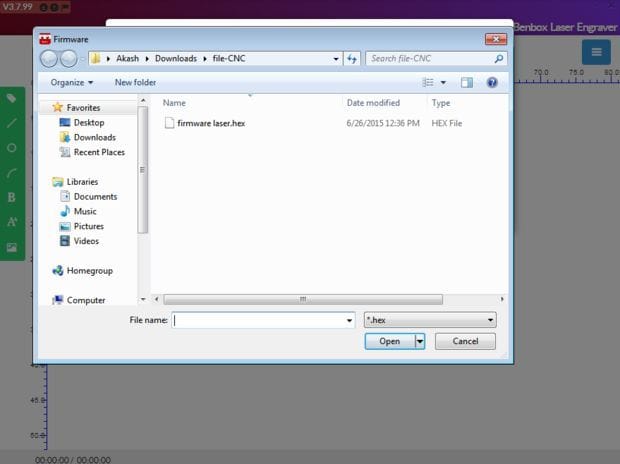

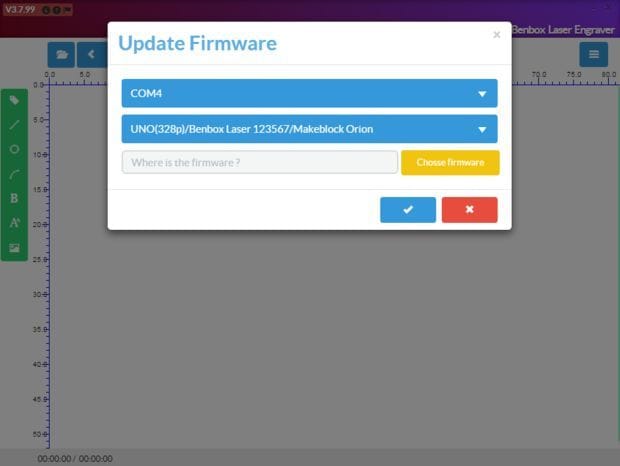

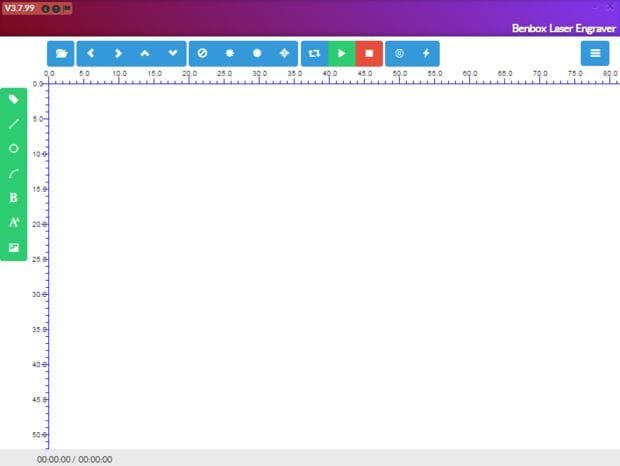

    Загружает ПО. Открывает ПО. Подключает USB-разъем Arduino. При обновлении прошивки выбирает COM (3,4 или 5).

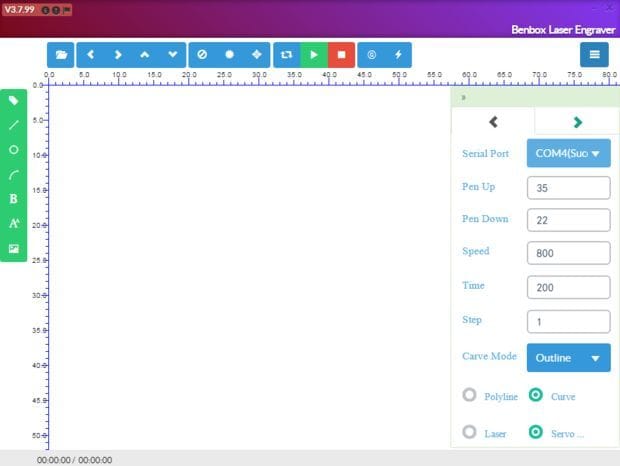

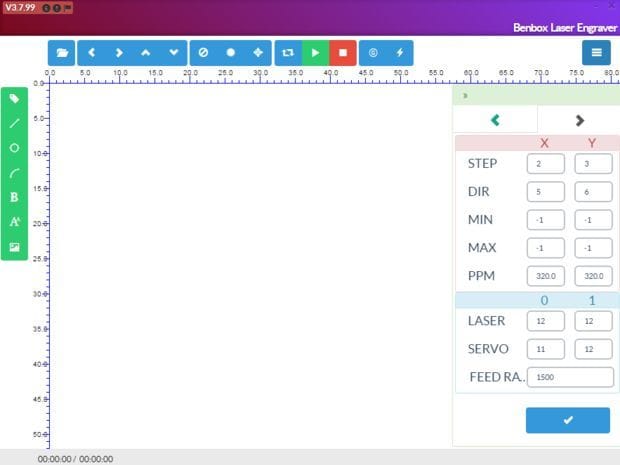

    Устанавливает параметры.

    Первая страница:
    Serial Port : COM(3,4 or 5)
    Pen Up : 35
    Pen Down : 22
    Speed : 800(you can increase)
    Time : 200
    Вторая страница:
    Step : x=2 y=3
    Dir : x=5 y=6
    Min : x=-1 y=-1
    Max : x=-1 y=-1
    Ppm : x=320 y=320
    laser : 0=12 1=12
    Servo : 0=11 0=12
    Feed Ra. : 1500

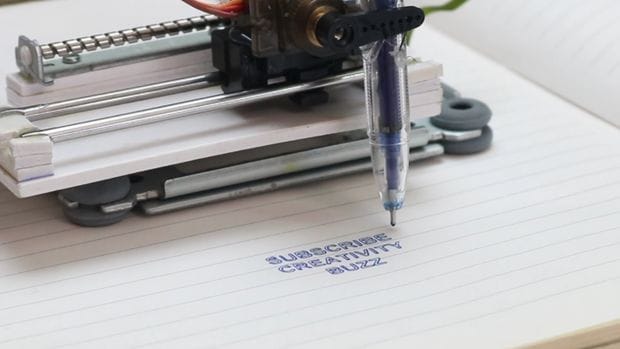

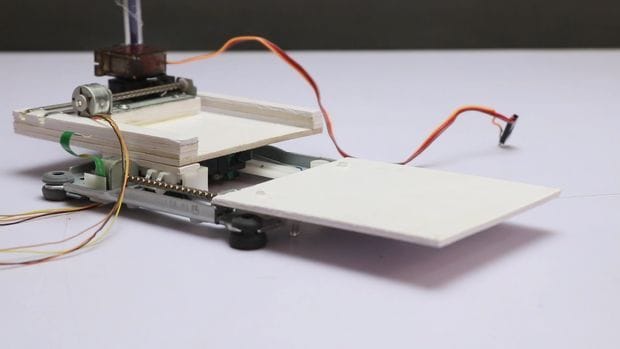

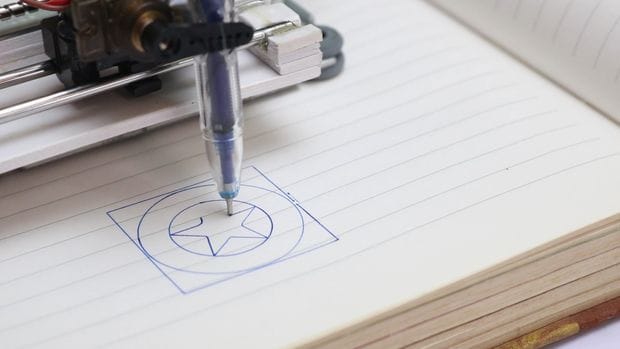

    Робот-художник готов. Осталось ввести в поле текст и запустить программу.

    Весь процесс создания робота-художника можно посмотреть на видео.
