    Модель самоходно-артиллерийской установки Штурмгешютц III

    Модель самоходно-артиллерийской установки  Штурмгешютц III



    В прошлой статье было рассмотрено изготовление и сборка танка КВ-1. В этой статье рассмотрим, как сделать самоходно-артиллерийскую установку Штурмгешютц III.

    Сначала немного истории. САУ (самоходно-артиллерийская установка) Sturmgeschütz III (StuG III; Штурмгешютц III, Штуг III) - самая массовая немецкая бронетехника времен второй мировой войны. Выпускалась с 1940 по 1945 г.г. на базе танка PzKpfw III. Калибр орудия 75 мм. Масса 23.4 т. Экипаж 4 чел. В советской литературе обозначалась, как "Арт-Штурм". Трофейная бронетехника использовалась, также в советской армии. После переделки из немецких Штуг III и PzKpfw III получались советские СУ-76И.

    Инструменты и материалы:
    -Лазерный резак;
    -Фанера;
    -Клей;
    -Двухсторонний скотч;
    -Кабельная стяжка;
    -Болты 3 мм*30 мм с двумя гайками-10 шт.;
    -Болты 3 мм 20 мм с двумя гайками -18 шт.;
    -Болты 3 мм*10 мм с гайками-4 шт.;

    Шаг первый: проект и резка

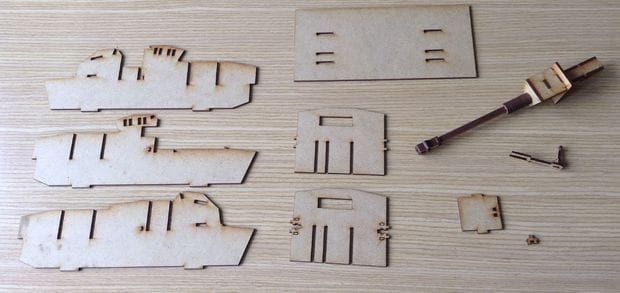

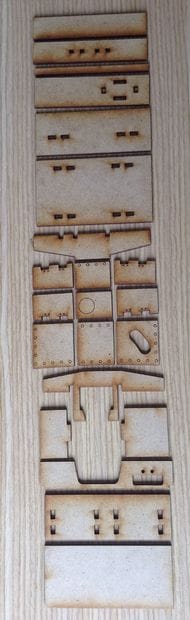

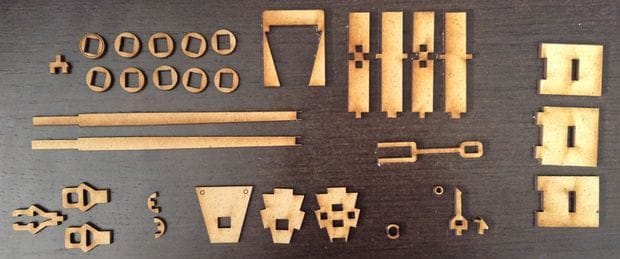

    Разрабатывает проект САУ. При масштабе 1:18 САУ имеет 27,5 см в длину,16 см в ширину и 11 см в высоту. В отличии от КВ-1, у неё нет достаточного места для размещения двигателя. После проектирования, на ЧПУ вырезает детали.
    Скачать файлы с деталями можно здесь.

    Шаг второй: пушка и перископ

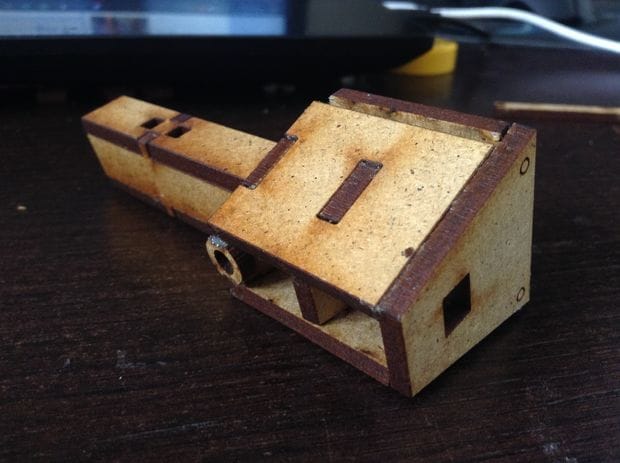

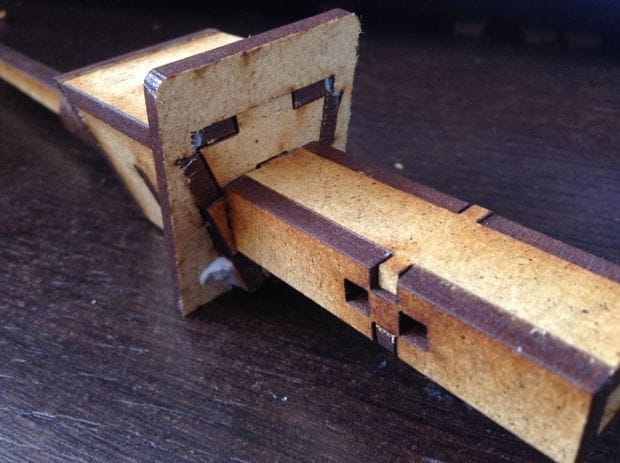

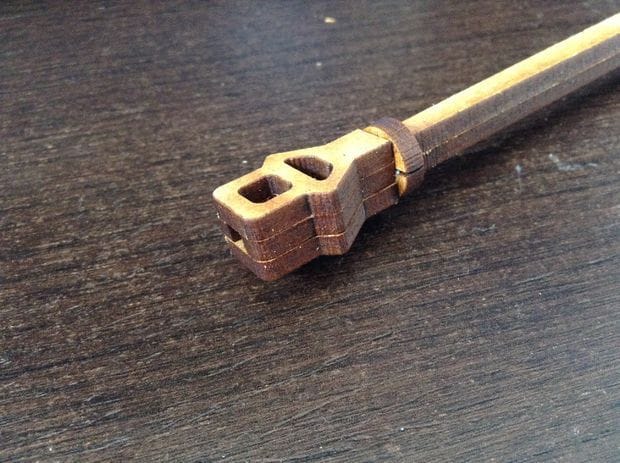

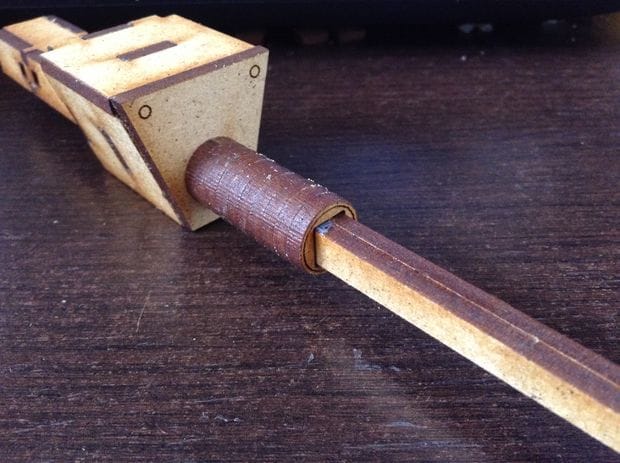

    Собирает пушку. Места соединения деталей промазывает клеем.

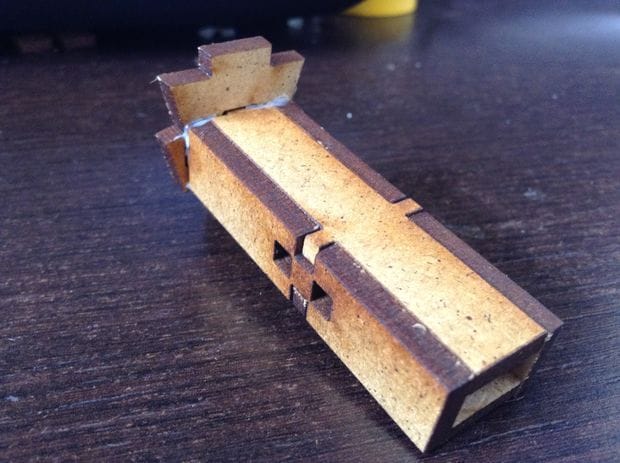

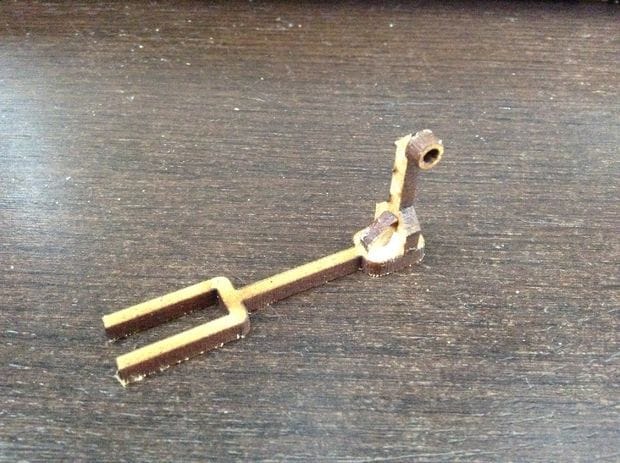

    Собирает перископ.

    Шаг второй: корпус

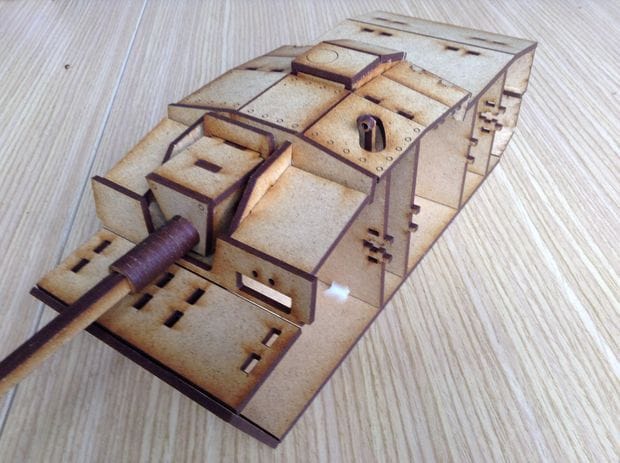

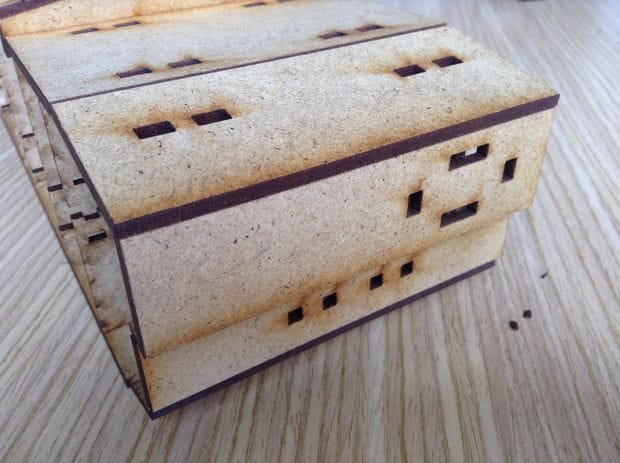

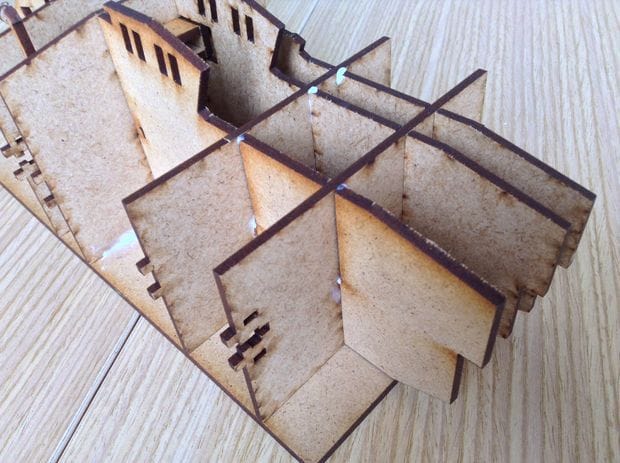

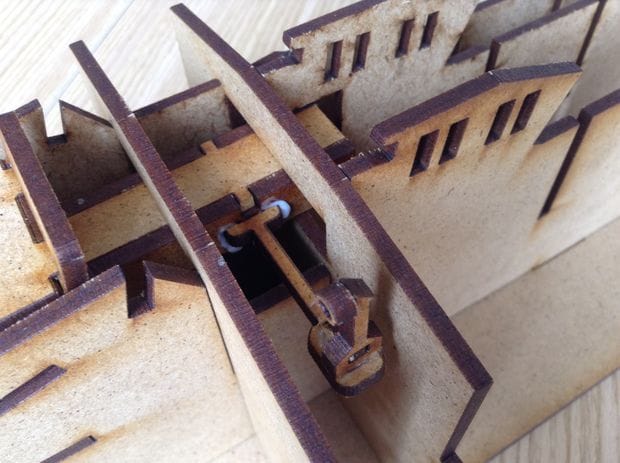

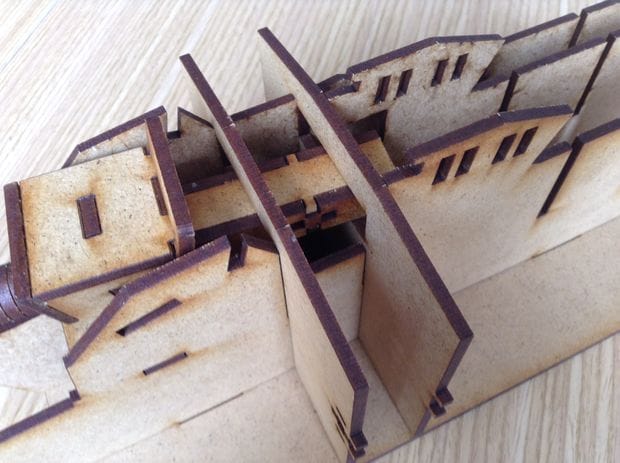

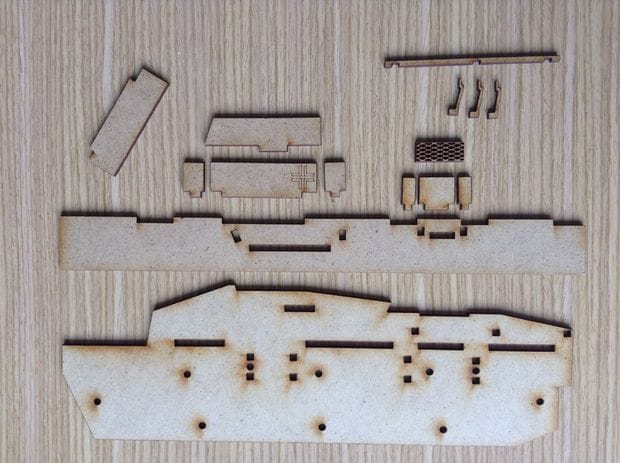

    Собирает корпус.

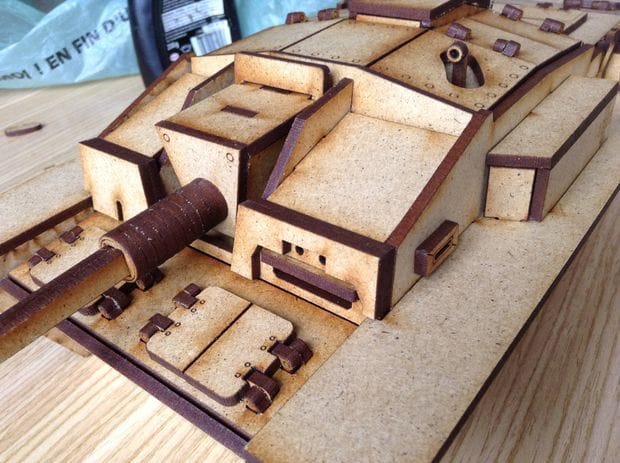

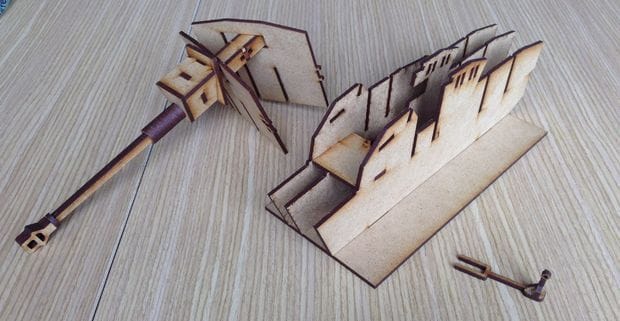

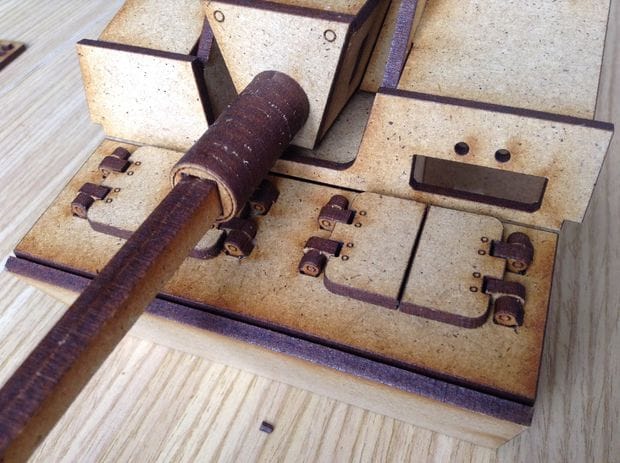

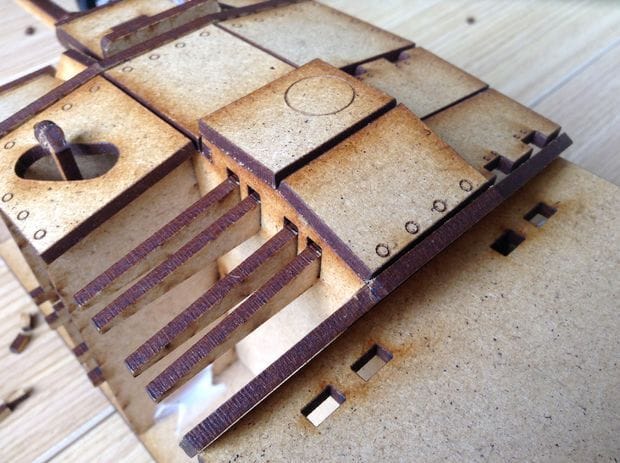

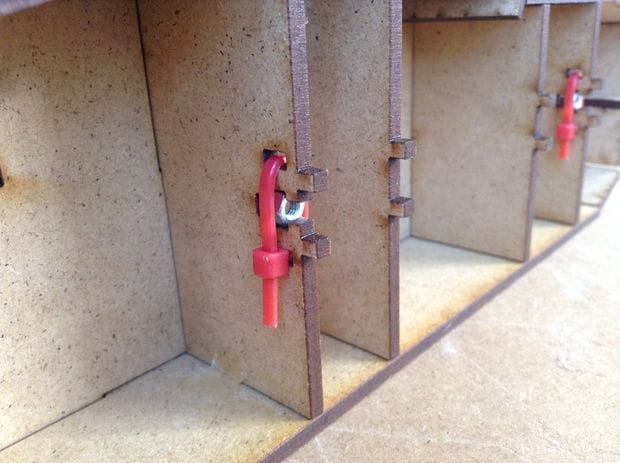

    Устанавливает пушку и бронелисты. Башня крепится к корпусу с помощью болтов и кабельной стяжки.

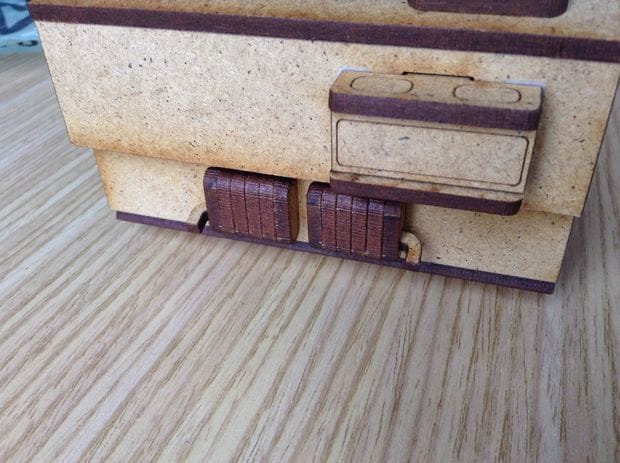

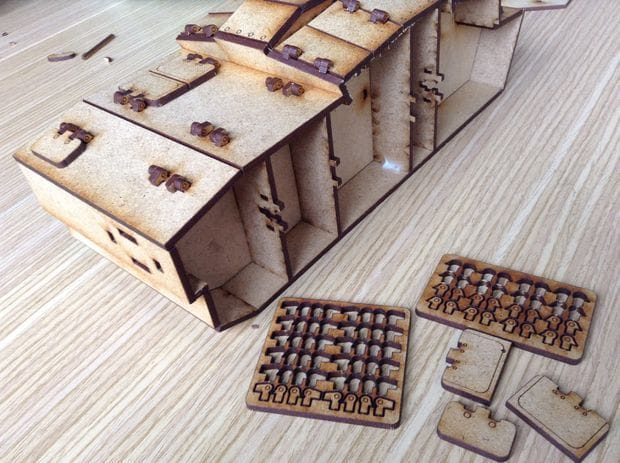

    Добавляет люки, скобы, трубы.





    Устанавливает боковины.

    Шаг третий: гусеничная лента неподвижная

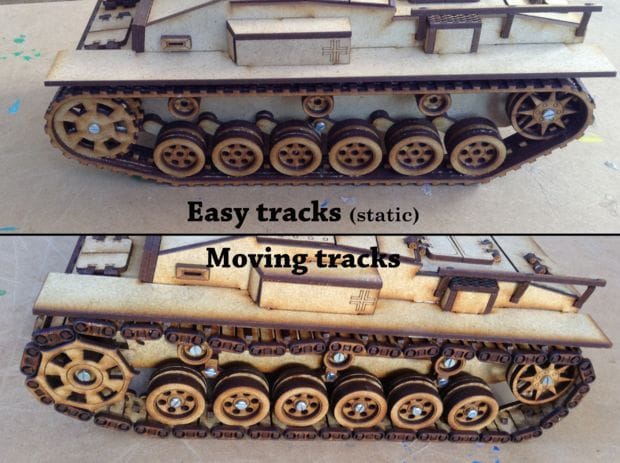

    Автор разработал два варианта гусеничной ленты подвижную и не подвижную.

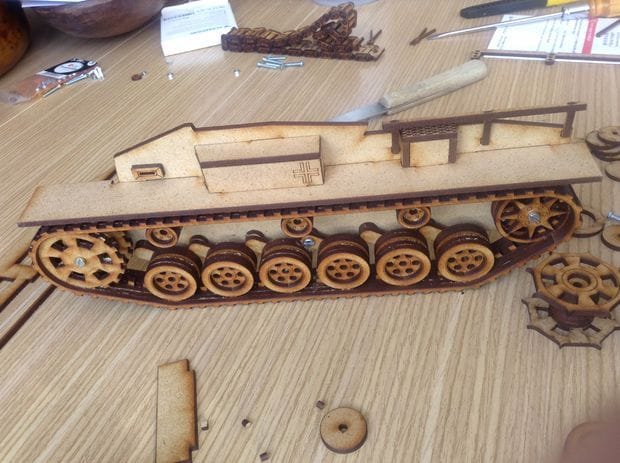

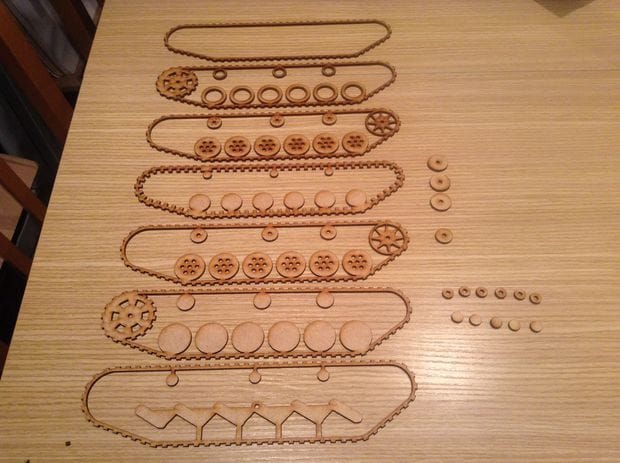

    Сначала рассмотрим неподвижную. Такую гусеницу автор сделал из семи кабельных стяжек склеенных между собой. Также приклеиваются колеса и вся конструкция болтами закрепляется на САУ. Сборка такой гусеницы намного проще подвижной.

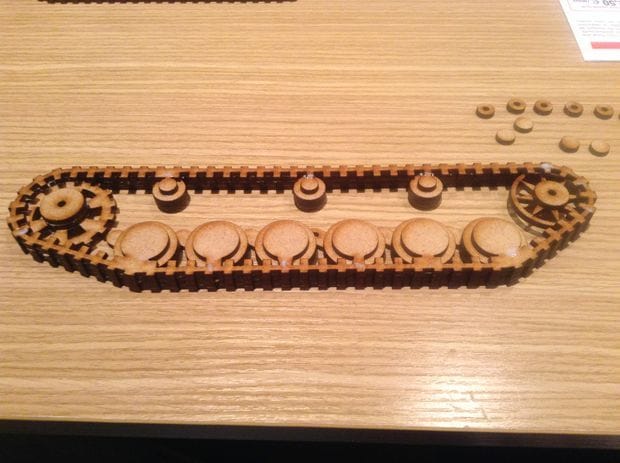

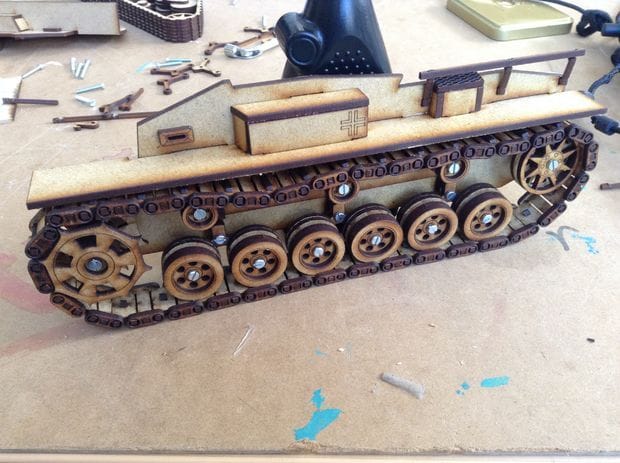

    Шаг четвертый: гусеничная лента подвижная

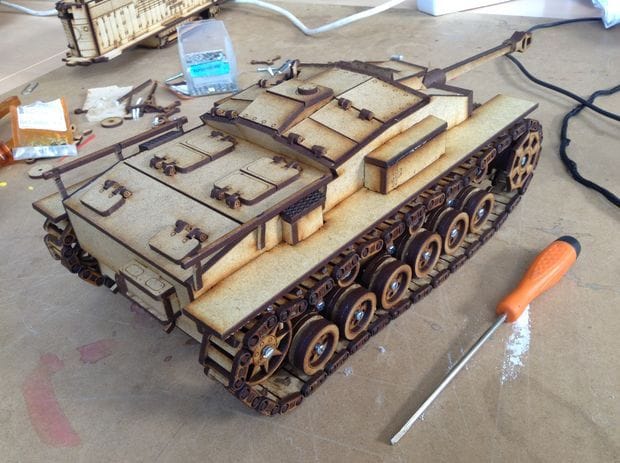

    Подвижную гусеницу собрать сложнее, но возможность передвижения того стоит.

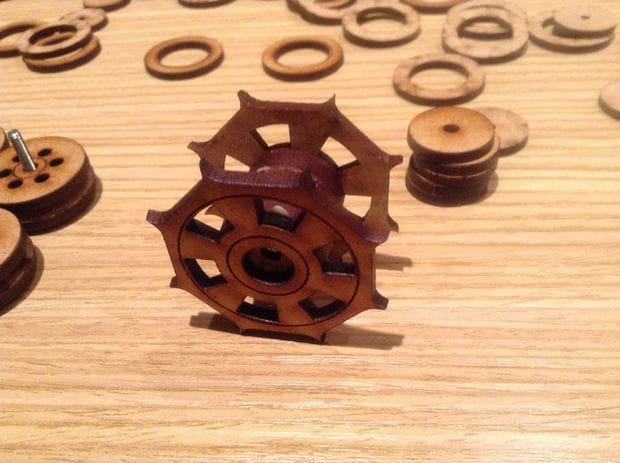

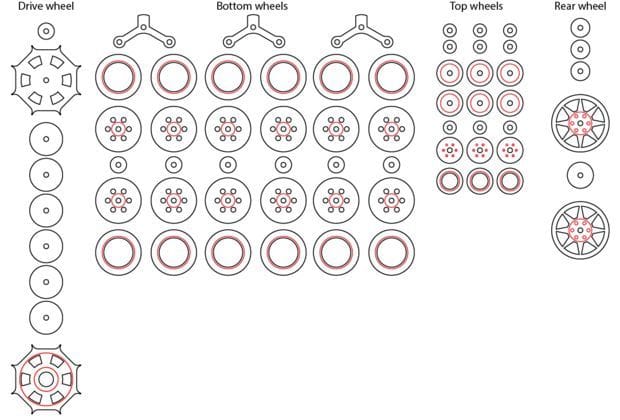

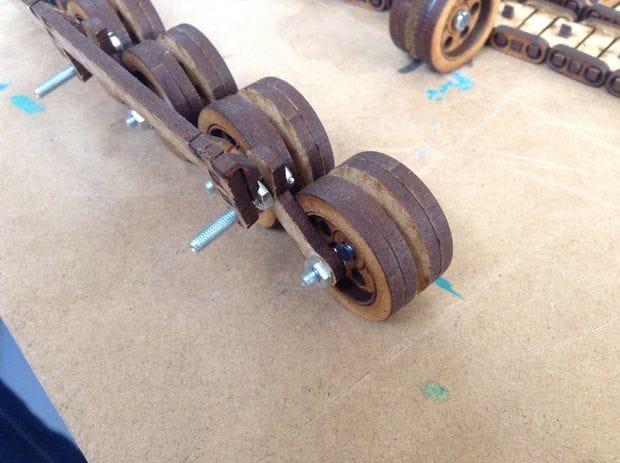

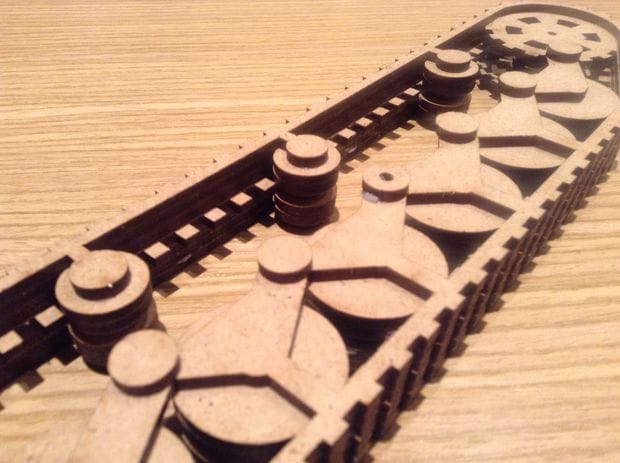

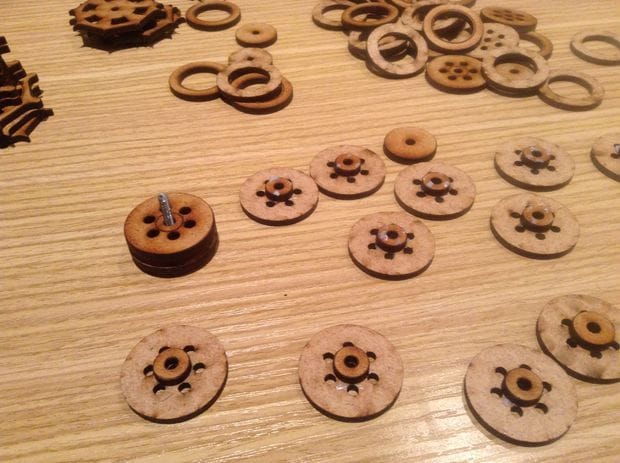

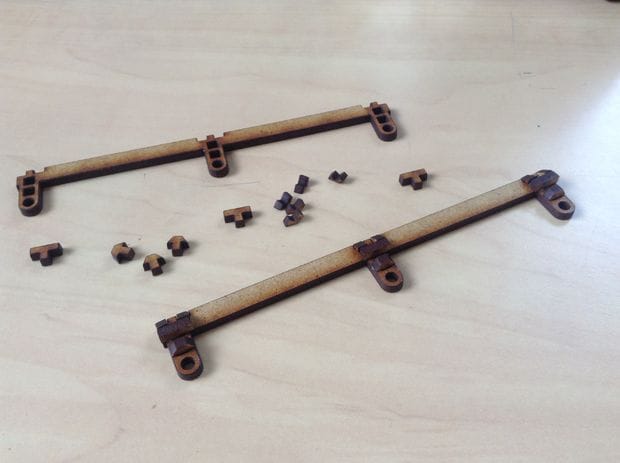

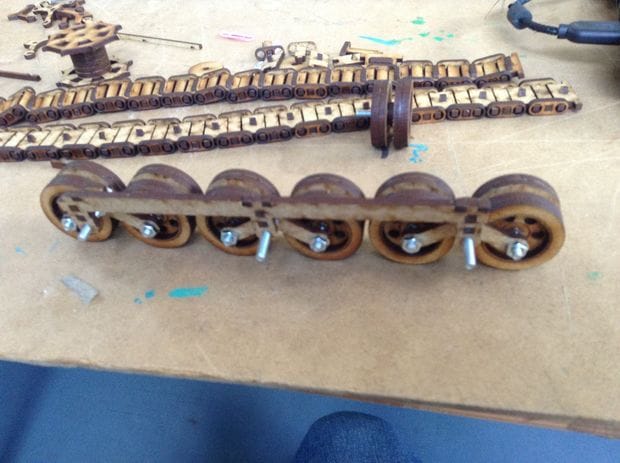

    Сначала нужно собрать ходовую часть.

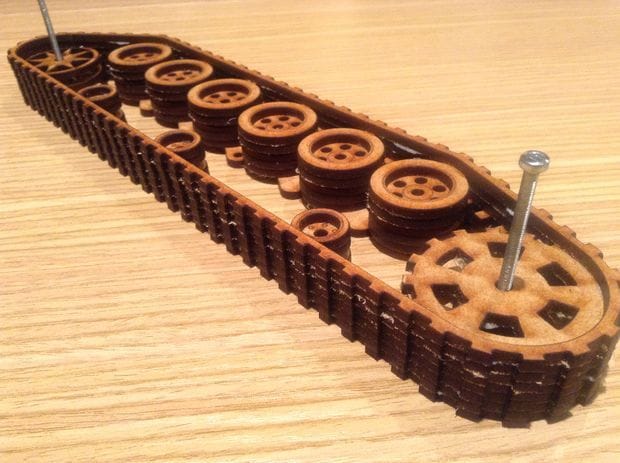

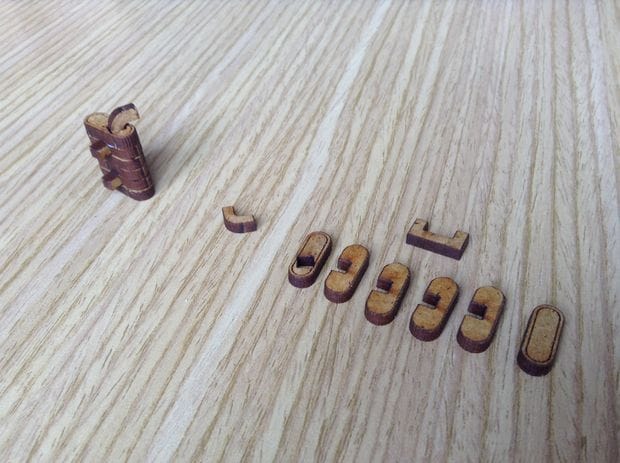

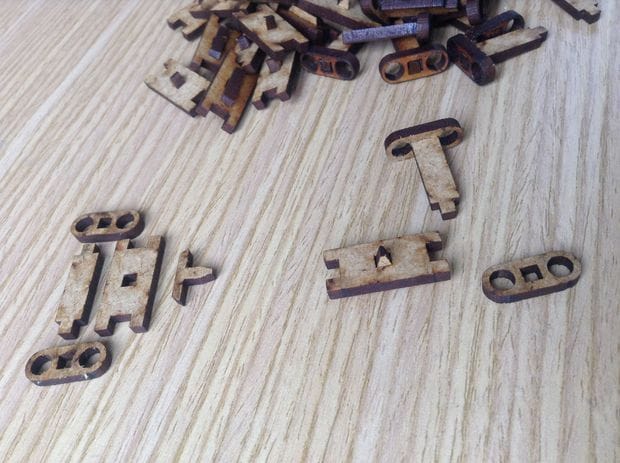

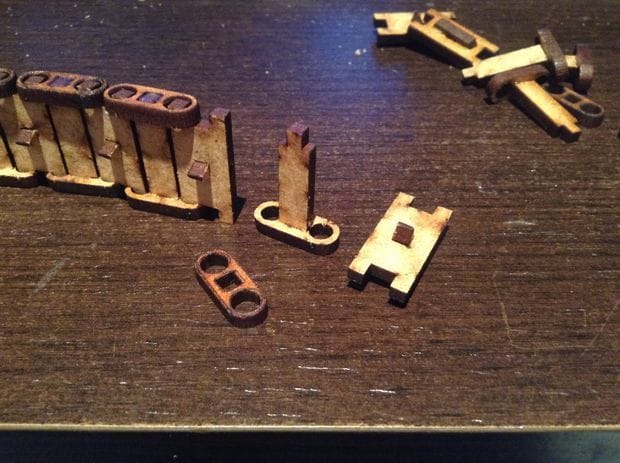

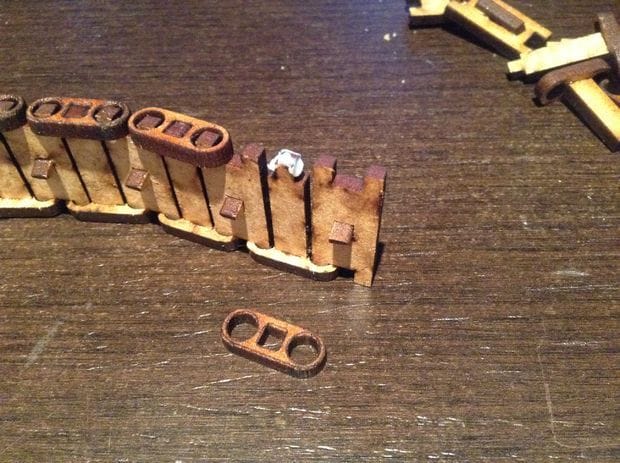

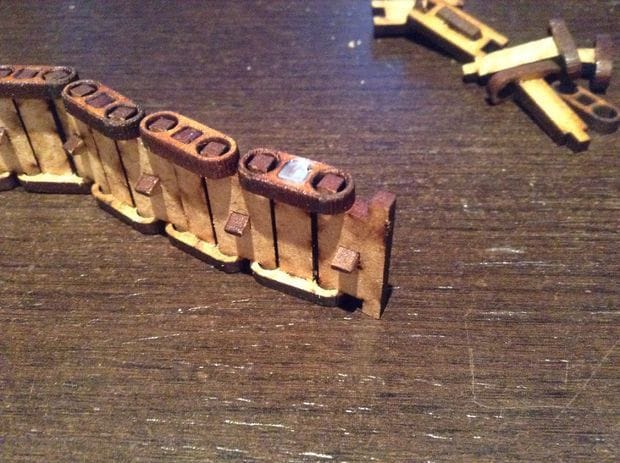

    Затем собирается гусеница. Гусеница имеет 33 трака.

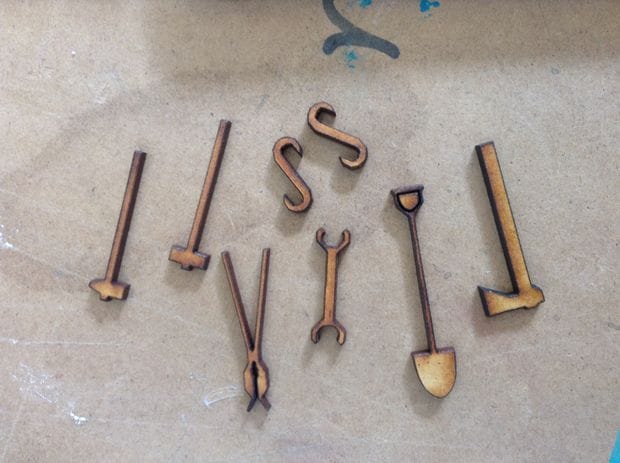

    Осталось закрепить инструмент.

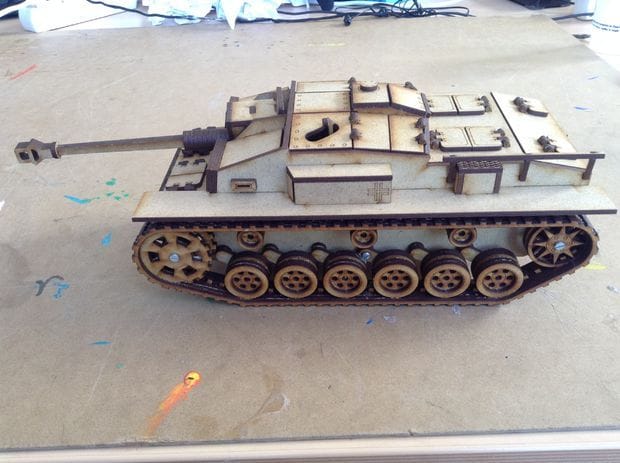

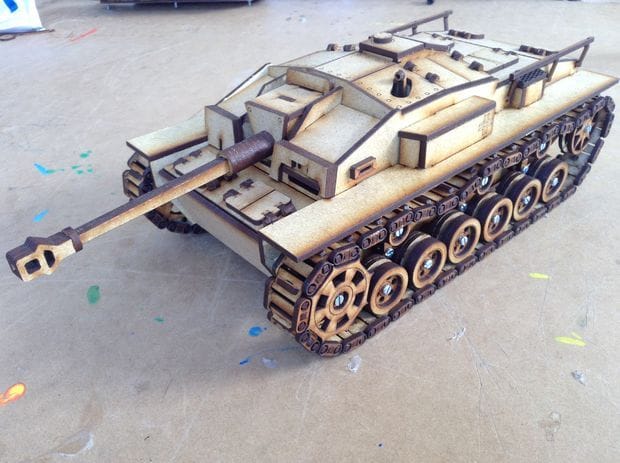

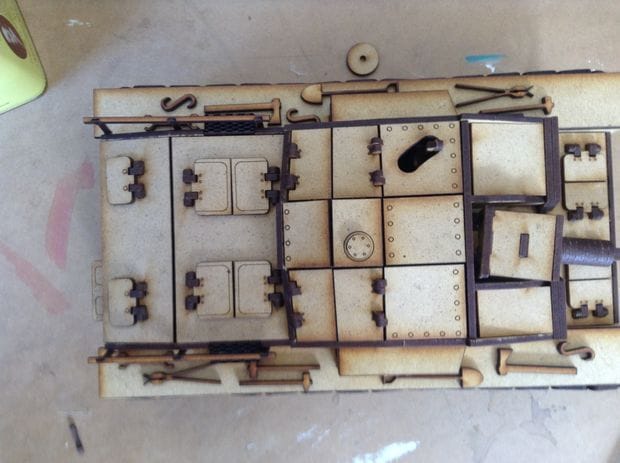

    И самоходно-артиллерийская установка готова.
