Модель танка М4А3Е8 Шерман

Модель танка М4А3Е8  Шерман




В прошлых статьях было рассмотрено, как сделать модель танка КВ-1 и модель самоходно-артиллерийской установки Штурмгешютц III. Сейчас рассмотрим, как изготовить модель танка М4А3Е8 Шерман.

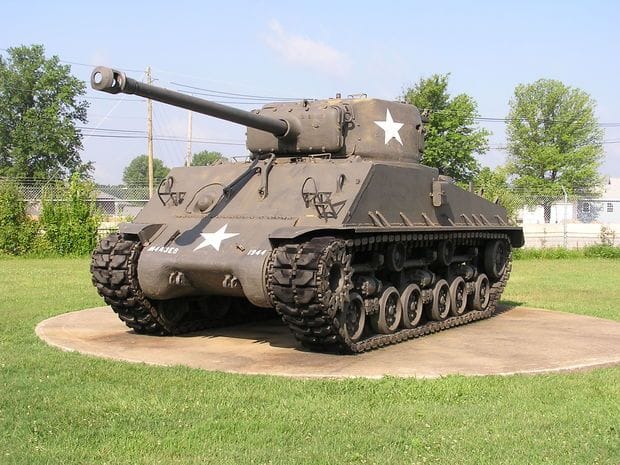

Американский танк М4 Шерман-средний танк времен Второй мировой войны. Является самым массовым американским танком. Выпускался с 1942 по 1945 г.г. Так-же, по ленд-лизу, поставлялся в Советский Союз и Великобританию. Масса танка 30,3 т. Вооружение составляло пушку и 3 пулемета. Экипаж 5 человек.

Инструменты и материалы:
-Лазерный резак;
-Фанера;
-Клей;
-Деревянный палочки Ø3мм;
-Зубочистки;

Шаг первый: проект и резка
Как и предыдущие модели танк имеет масштаб 1:18. Длина танка 29,8 см, ширина 14,4 см, высота 15 см.

В этой модели ходовая часть не имеет болтов. Все собирается на деревянных палочках. После проектирования вырезает на ЧПУ детали.
Загрузить детали можно здесь.

Шаг второй: сборка корпуса
Сборка этой модели не идет по порядку. Что-бы не запутаться будем разбирать, как у мастера.

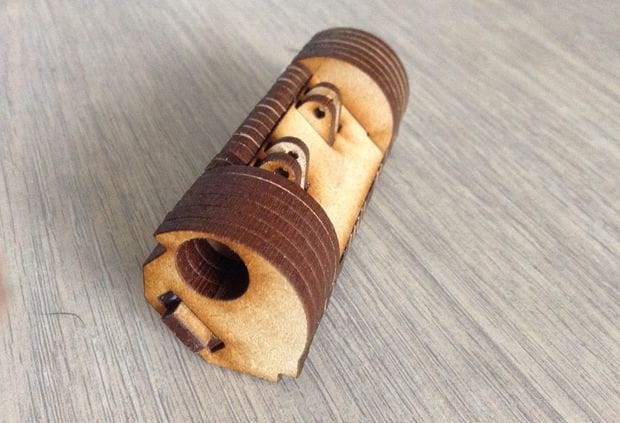

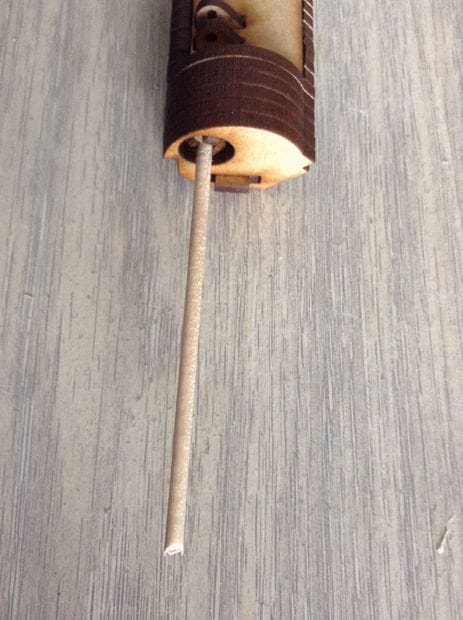

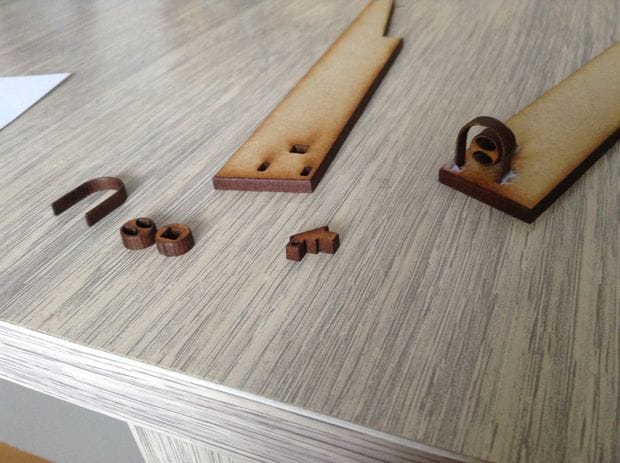

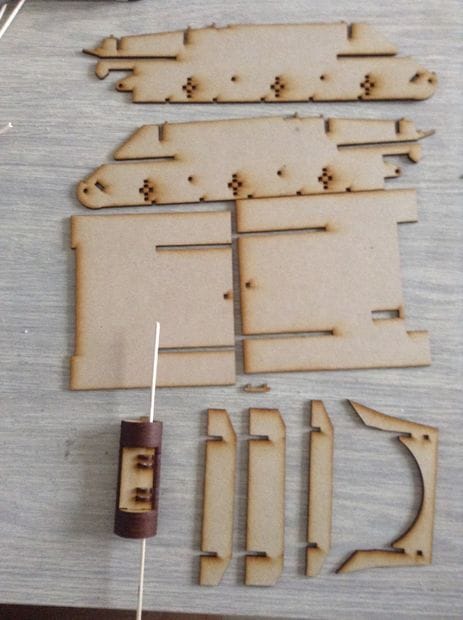

Собирает на оси переднюю часть танка.

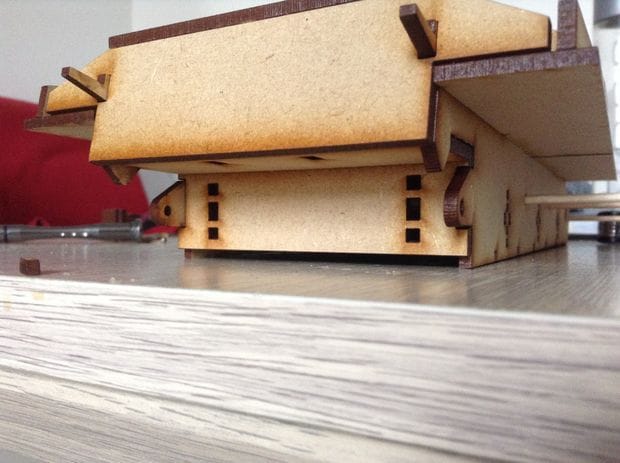

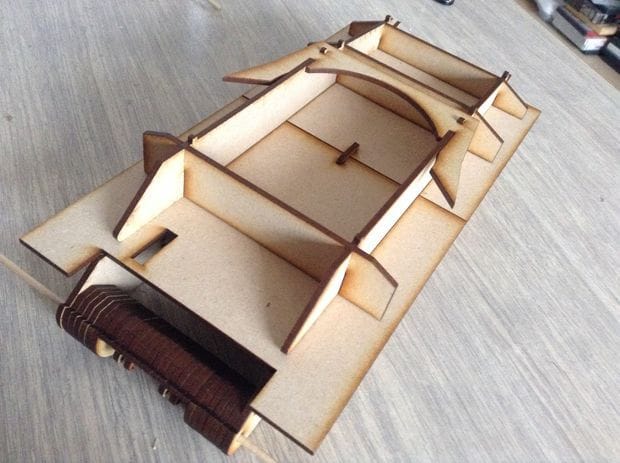

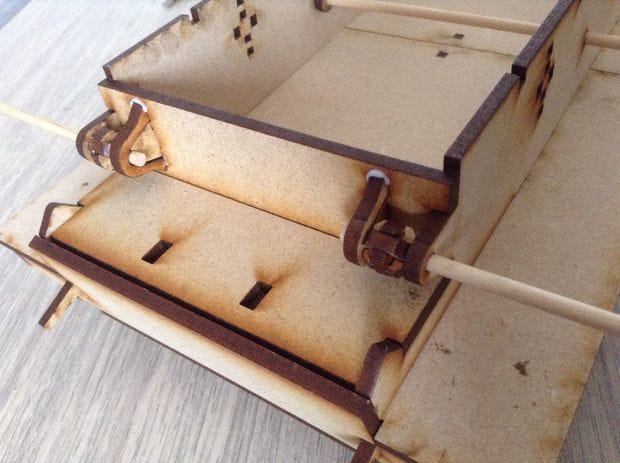

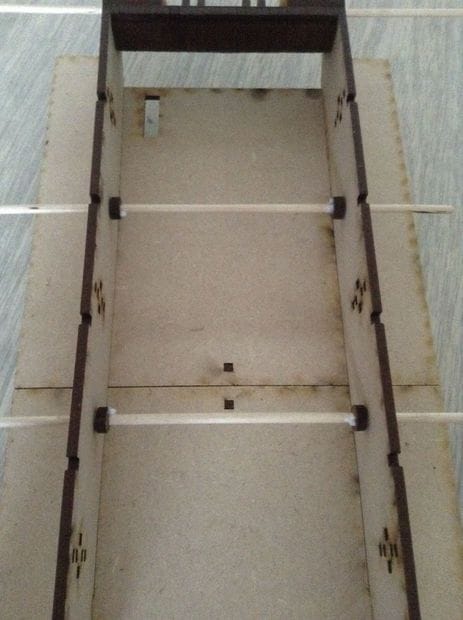

Собирает корпус. Устанавливает переднюю и средние оси.

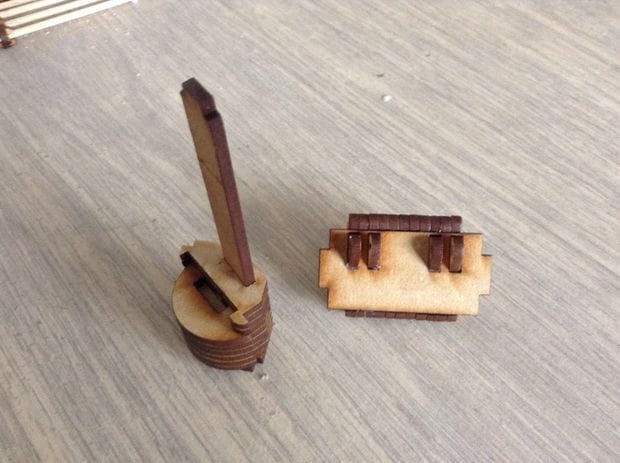

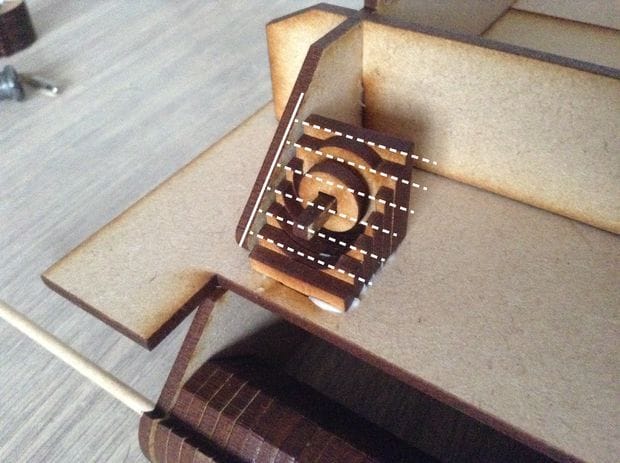

Приклеивает пулемет.

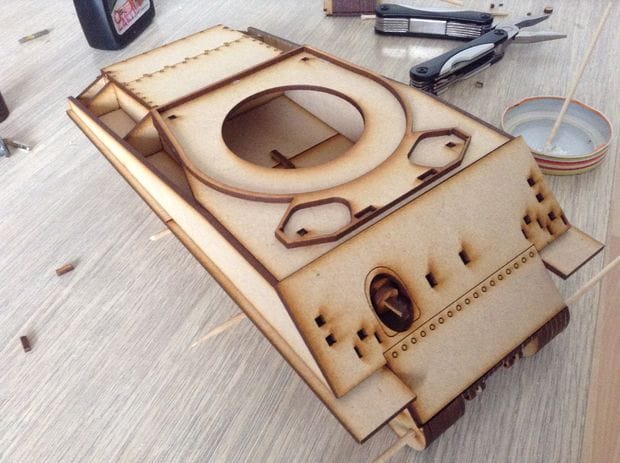

Приклеивает обшивку корпуса.

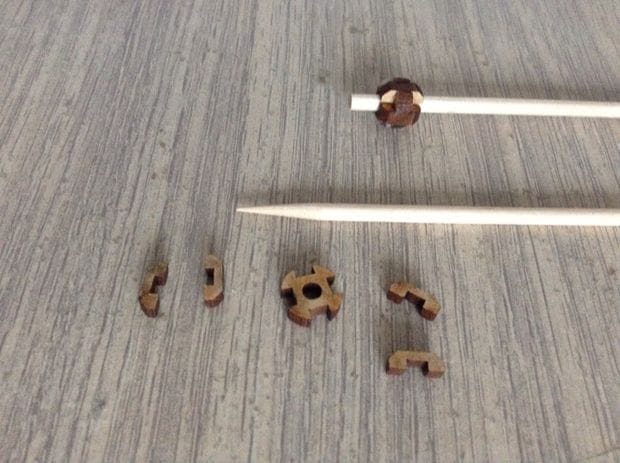

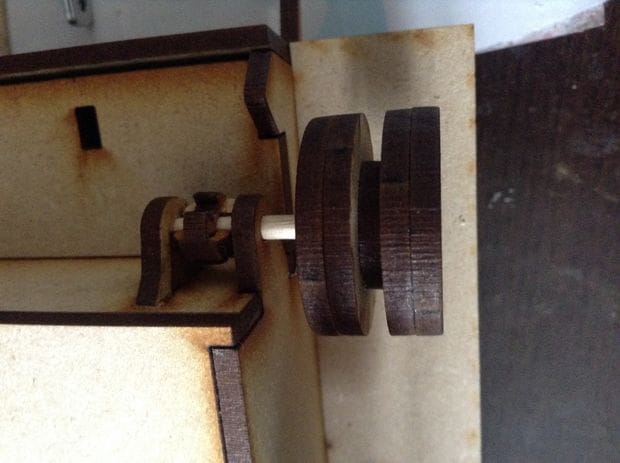

Собираете ролики и приклеивает на ось. Это будет задняя ось.

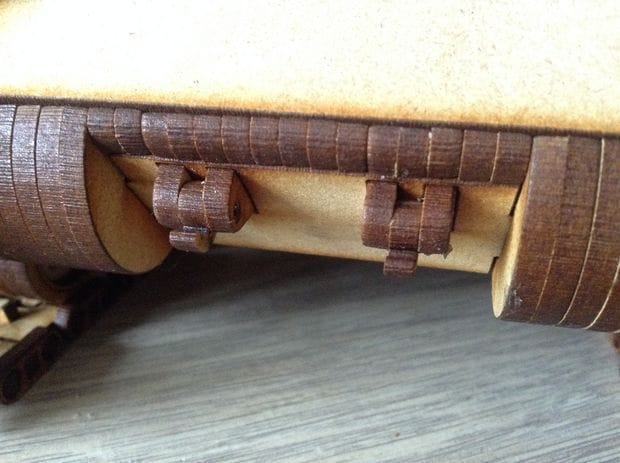

Устанавливает заднюю ось (из двух частей).


Шаг третий: башня

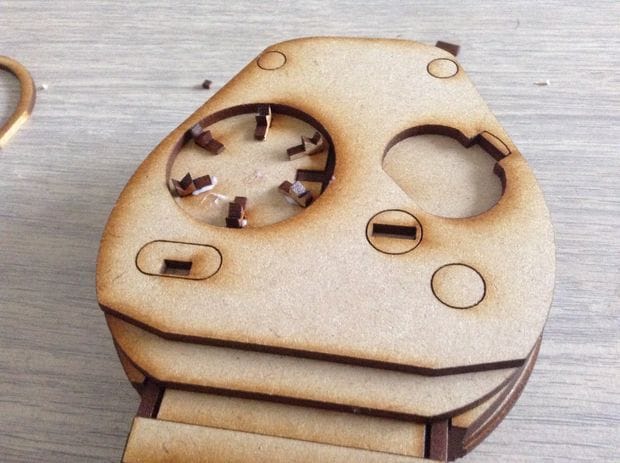

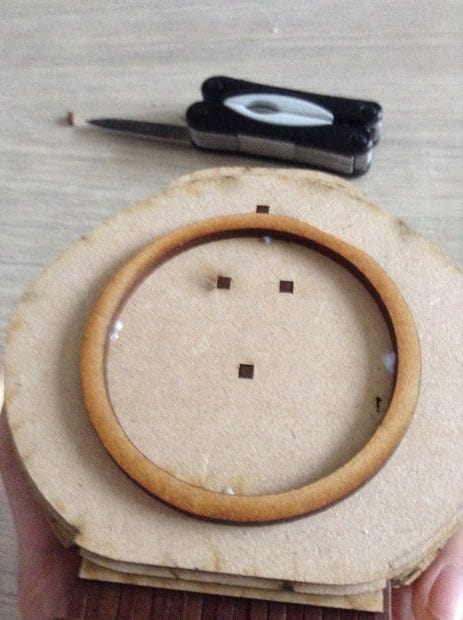

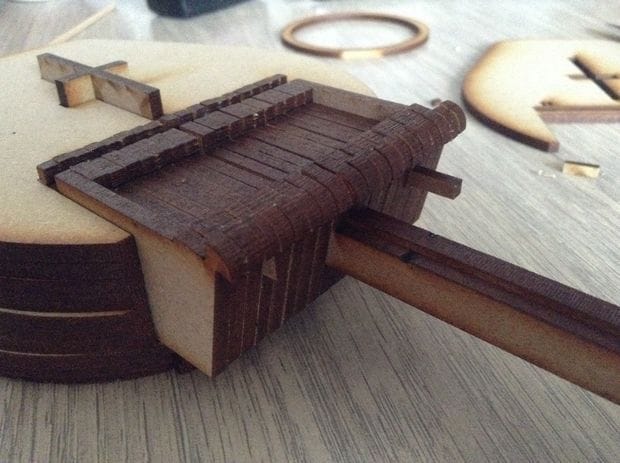

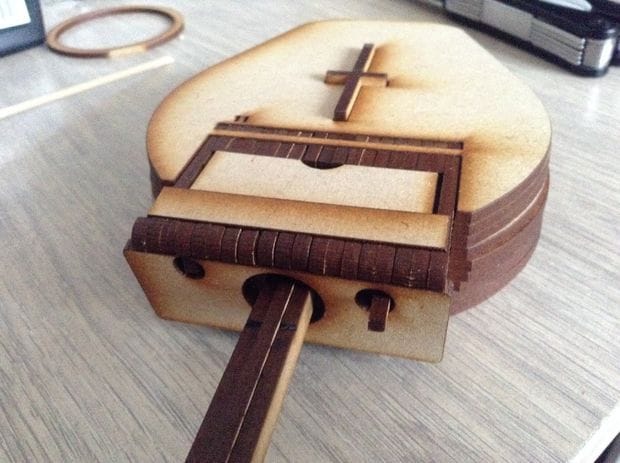

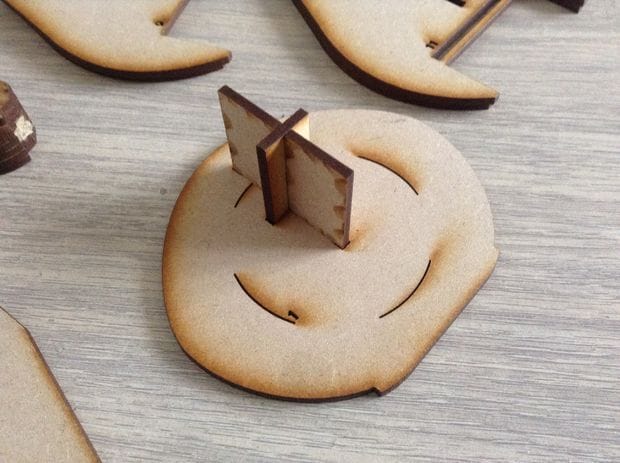

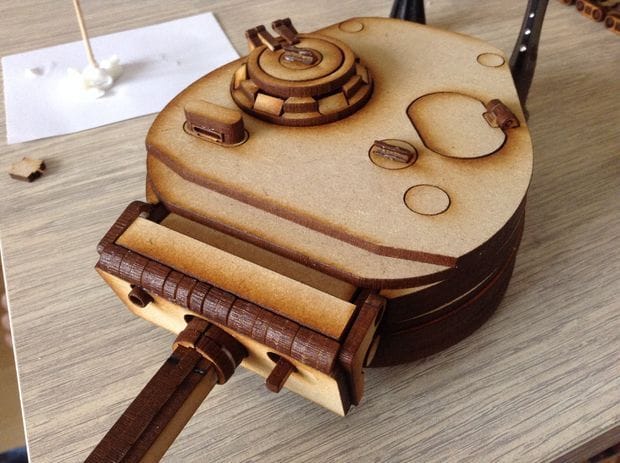

Собирает башню.





Шаг четвертый: ходовая часть

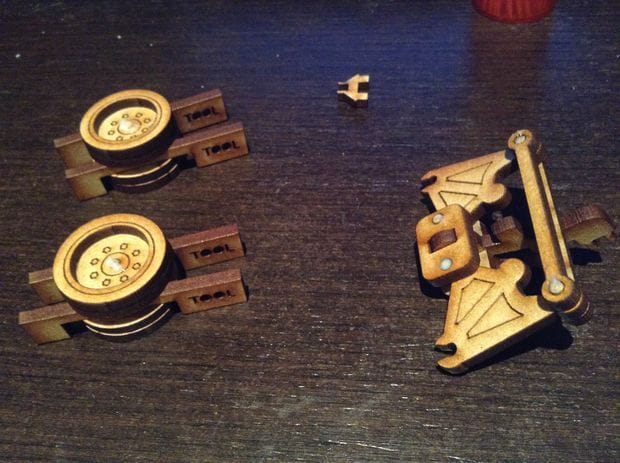

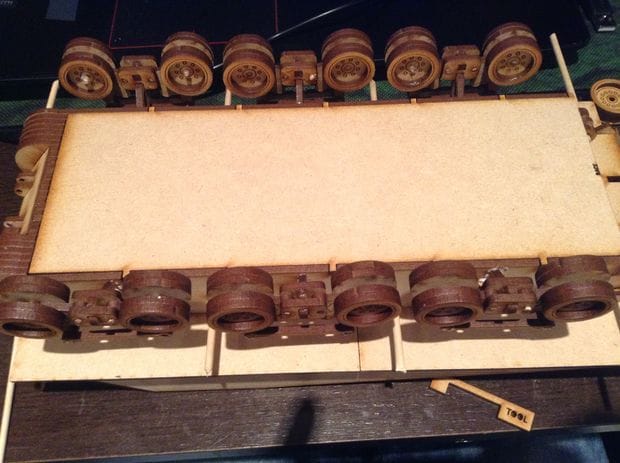

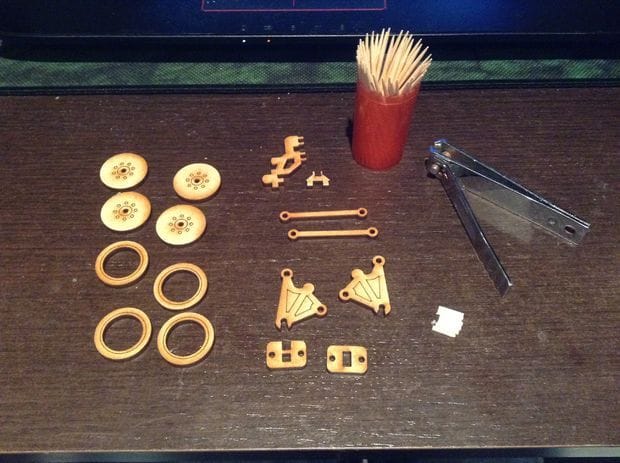

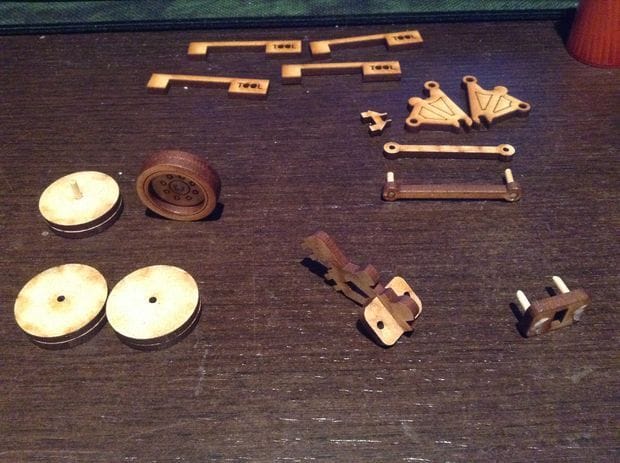

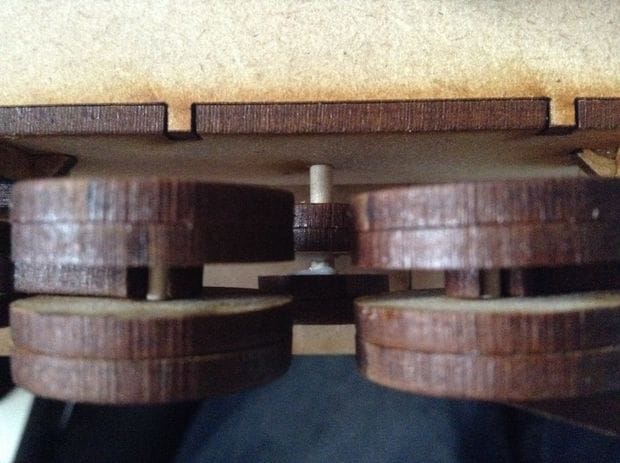

Собирает ходовую часть.

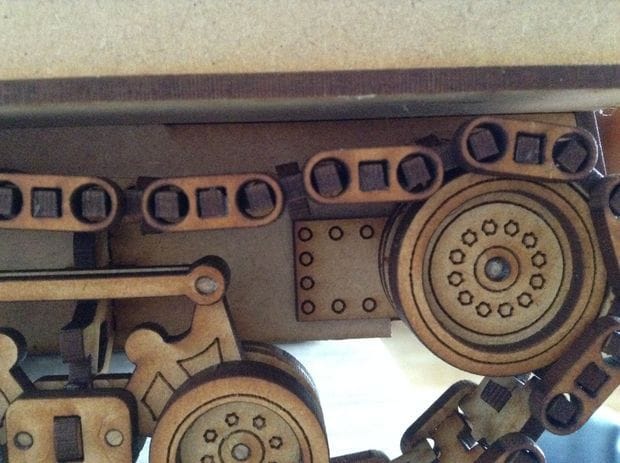

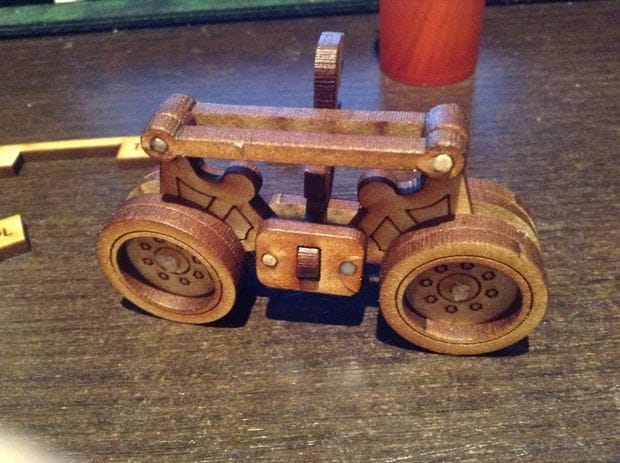

На одной тележке по два колеса. По три тележки на сторону.

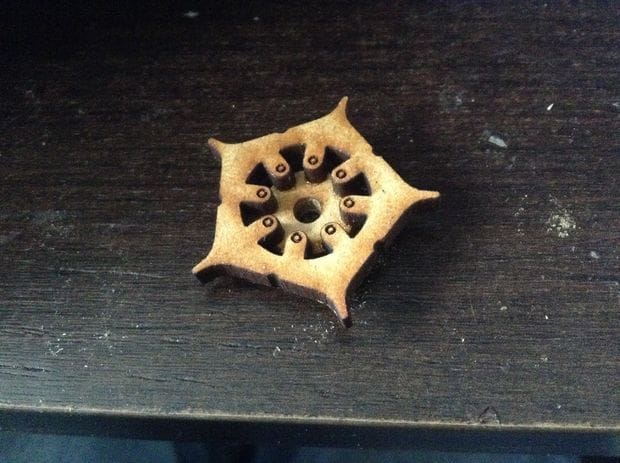

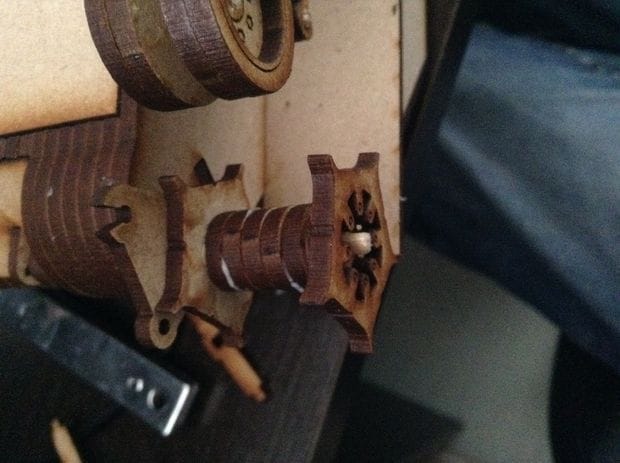

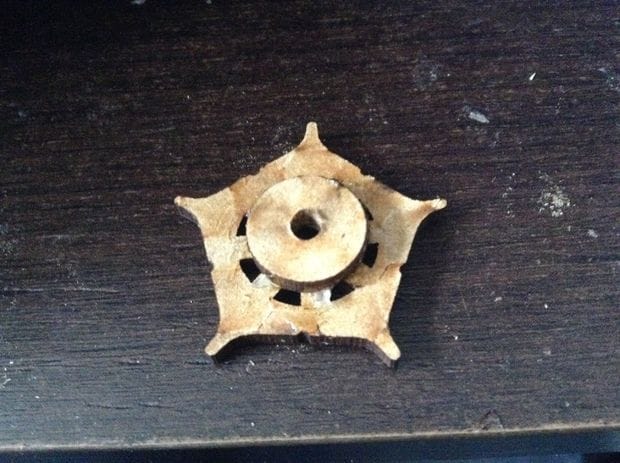

Устанавливает зубчатые колеса.



Промежуточные ролики.


Шаг пятый: гусеничная лента

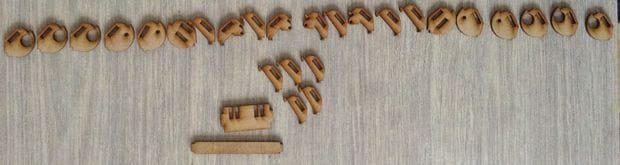

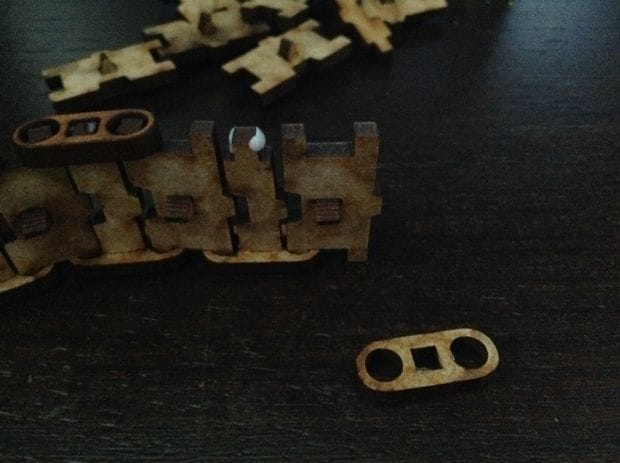

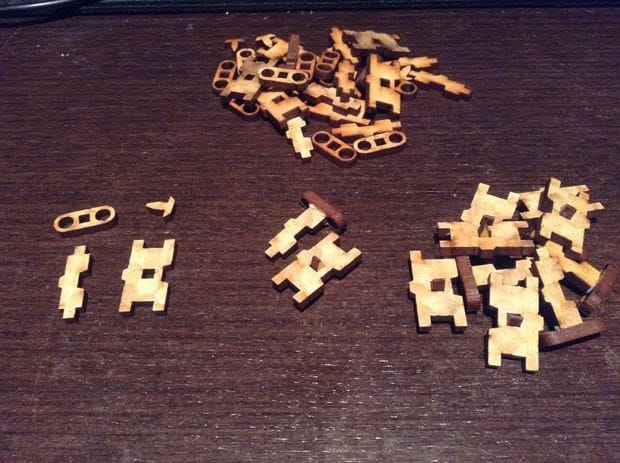

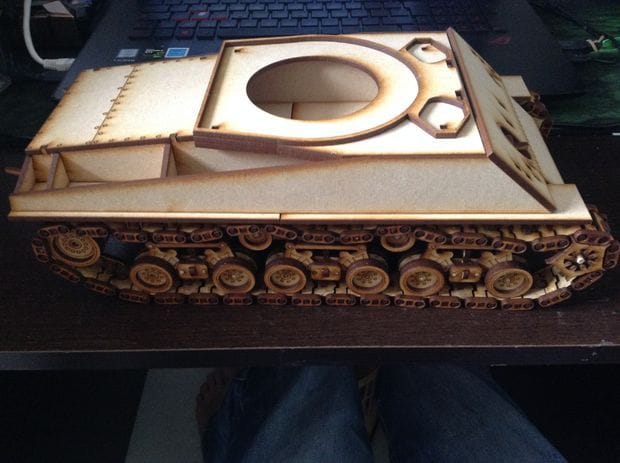

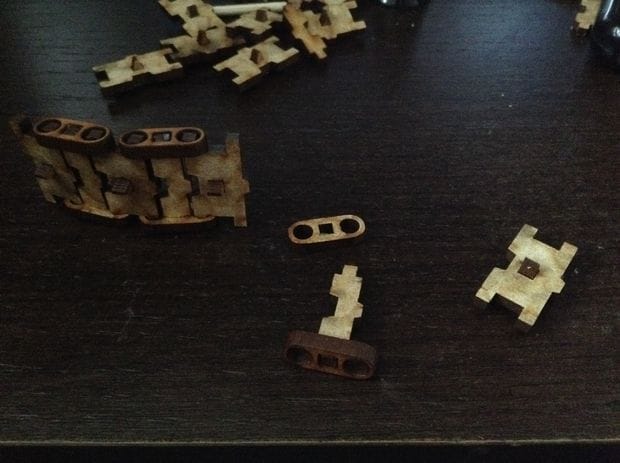

Собирает гусеницы. Каждая гусеничная лента состоит из 33 траков.




Шаг шестой: завершение сборки

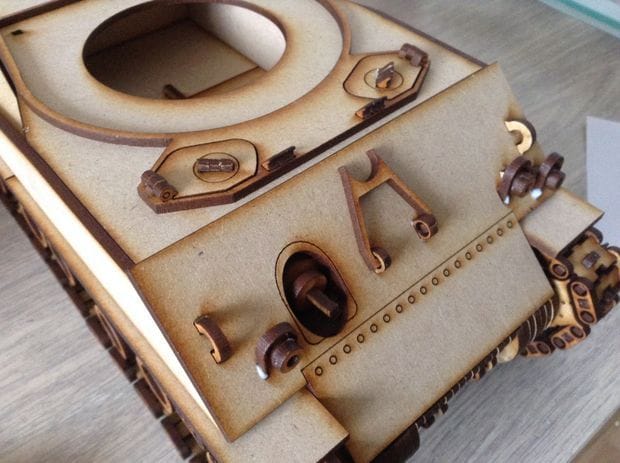

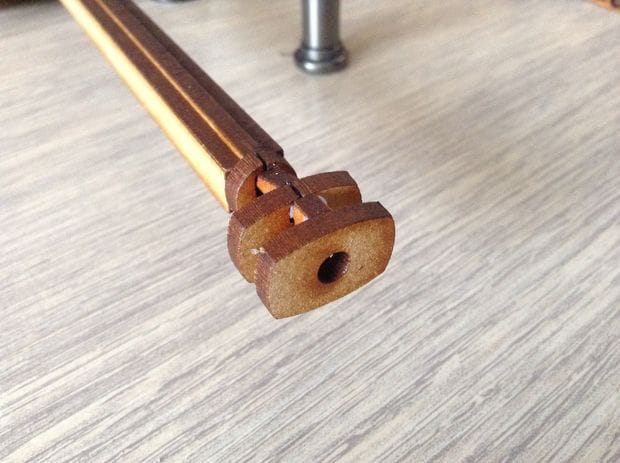

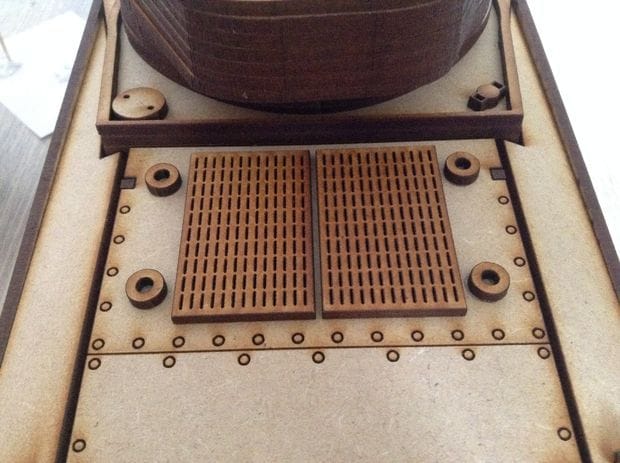

Устанавливает башню и добавляет мелкие детали.

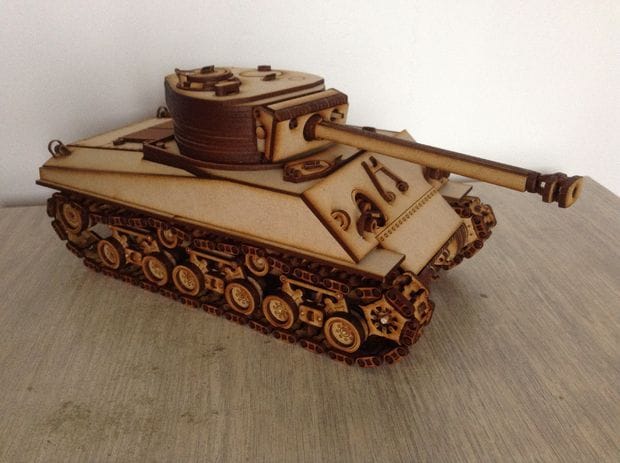

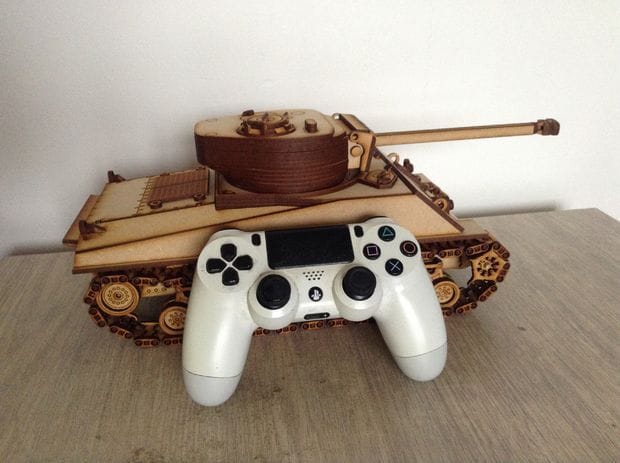

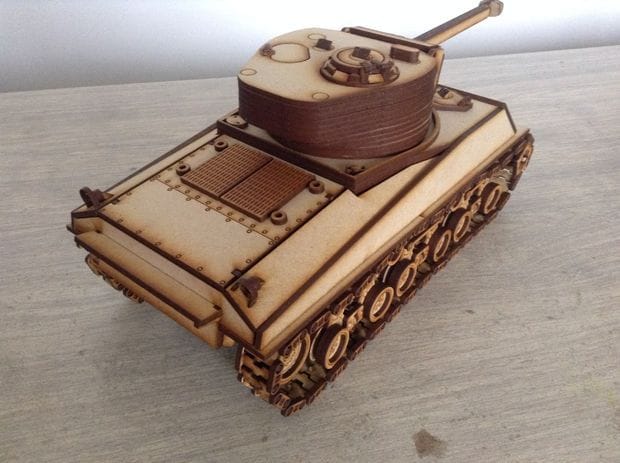

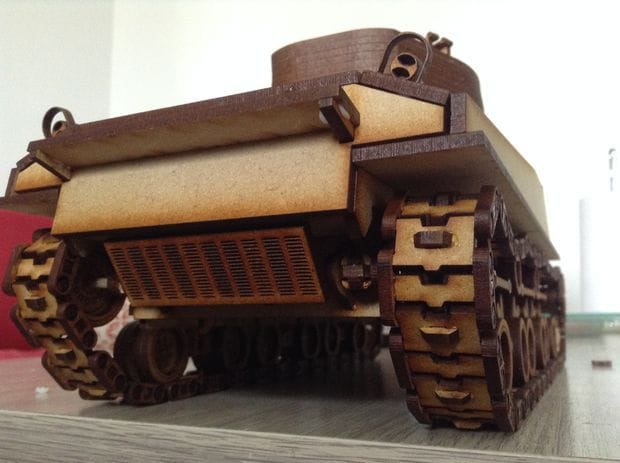

Танк Шерман готов.

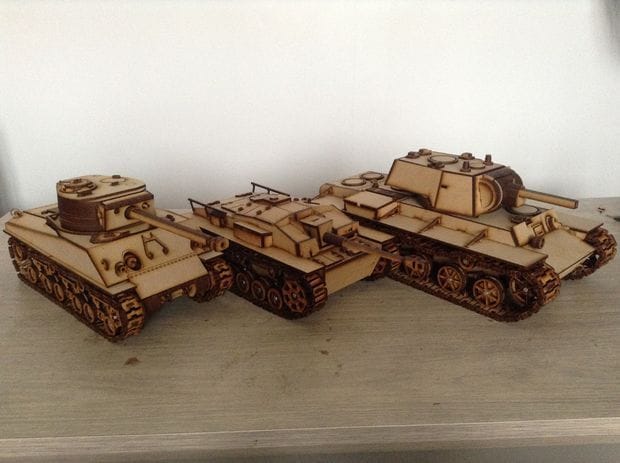

Теперь у мастера целая коллекция бронетехники времен Второй мировой войны.
