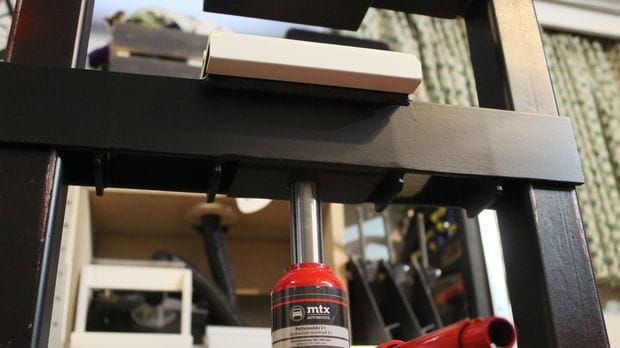

Пресс, изготовленный автором-самодельщиком, рассчитан на 6 тонн. Сам гидравлический домкрат размещается внизу, обрабатываемая деталь вверху. Так же мастер изготовил несколько приспособлений для пресса.

Инструменты и материалы:
-Металлический лист;
-Металлическая полоса;
-Отрезной станок;
-Сварочный аппарат;
-Струбцины;
-Молоток;
-Труба профильная;
-Рулетка;
-Сверлильный станок;
-УШМ;
-Гидравлический домкрат;
-Металлические стержни разного диаметра;
-Балоннчик с краской;

Шаг первый: проект

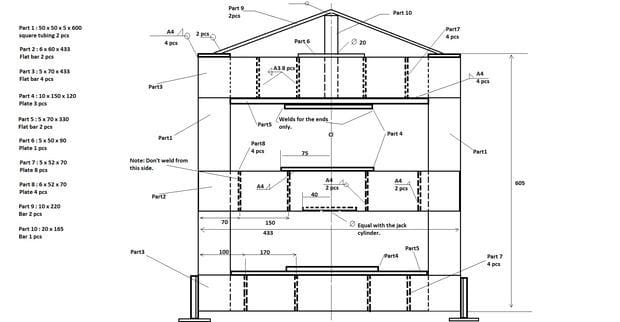

Первым шагом мастер делает чертеж пресса. Делает расчет необходимого количества материала.


Шаг второй: опоры

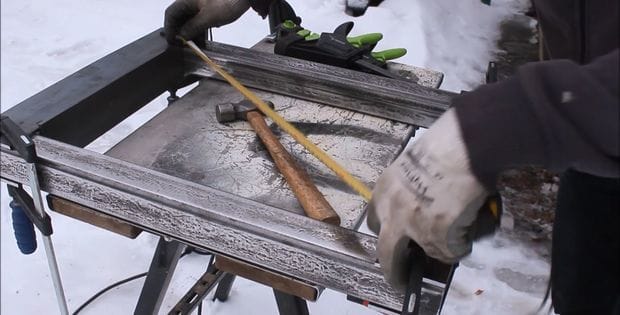

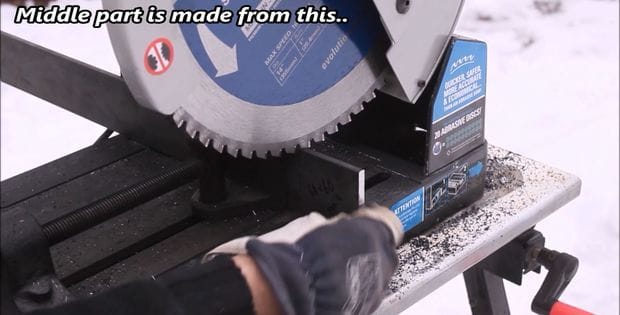

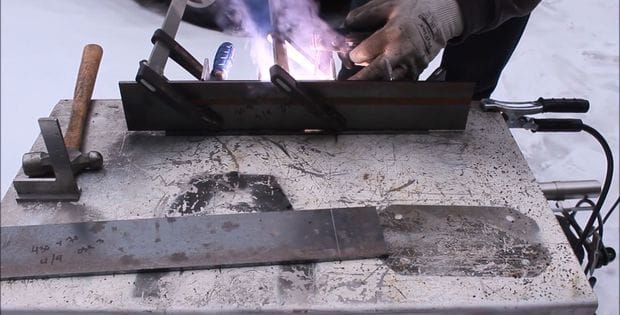

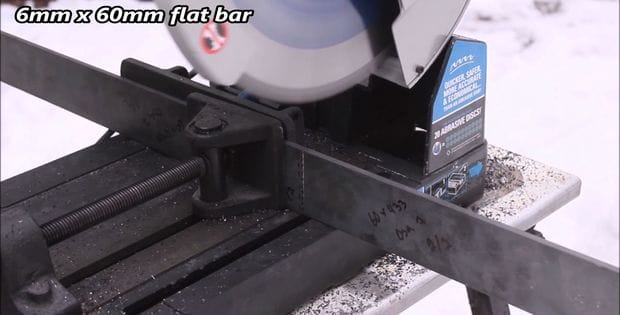

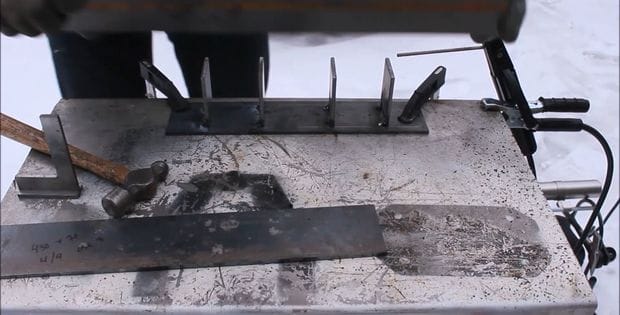

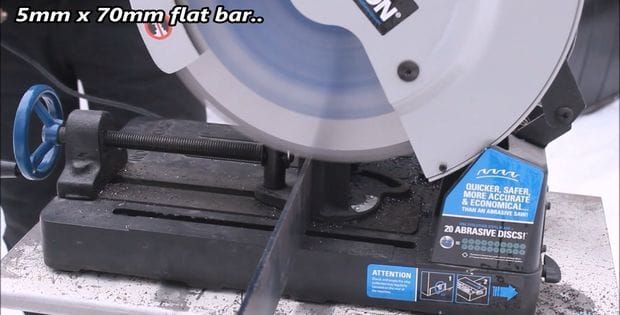

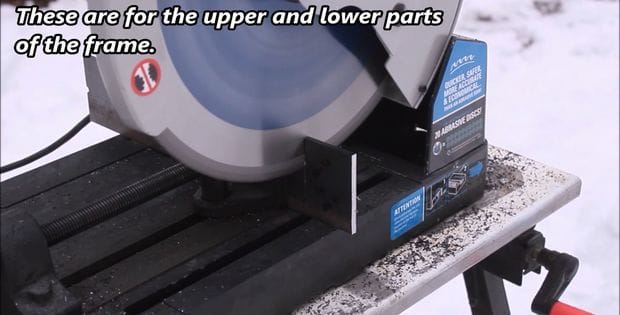

Нарезает полосы и ребра жесткости.

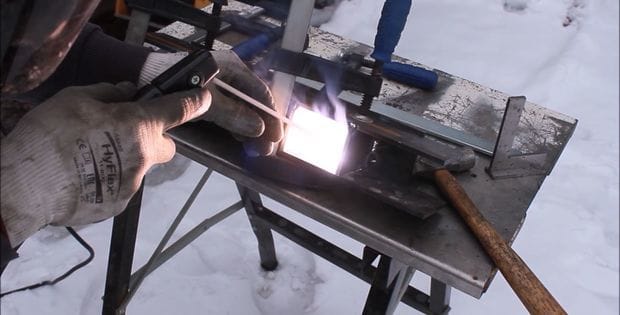

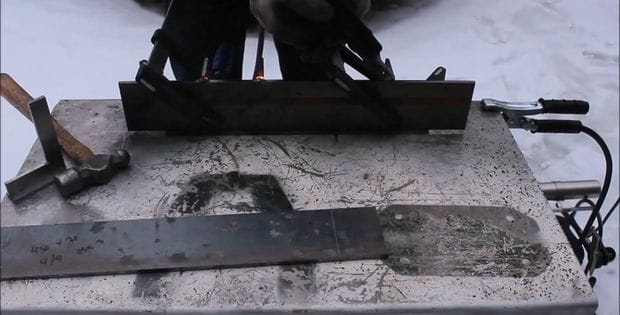

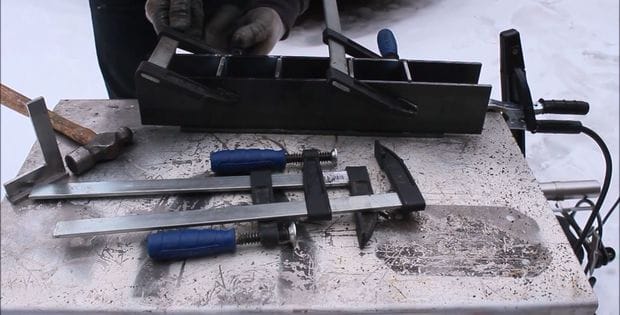

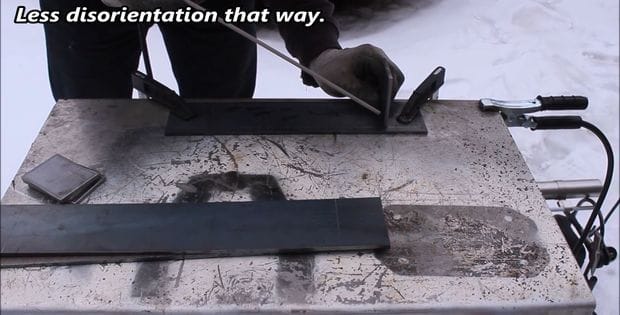

Приваривает к полосе ребра жесткости. Приваривает сверху ребер еще одну полосу. Аналогично изготавливает еще две опоры.







Шаг третий: рамка

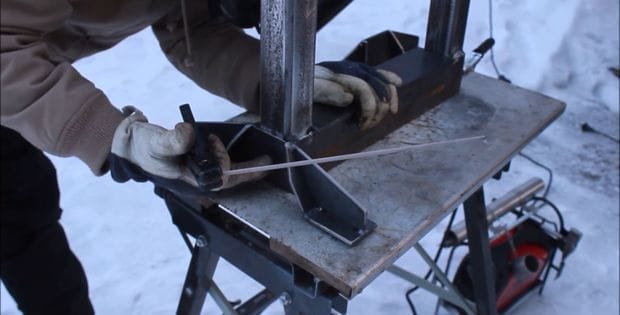

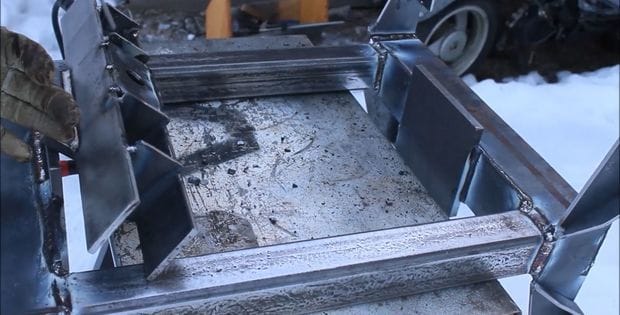

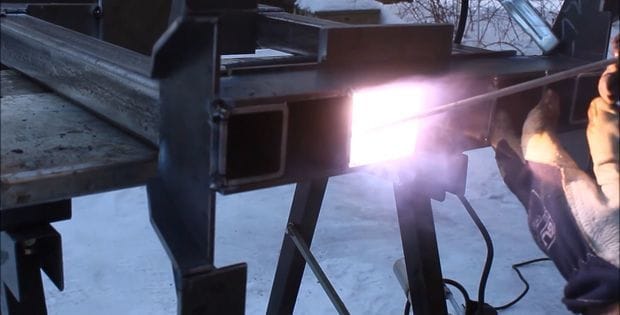

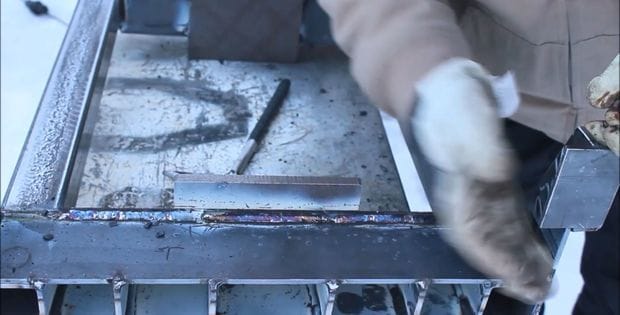

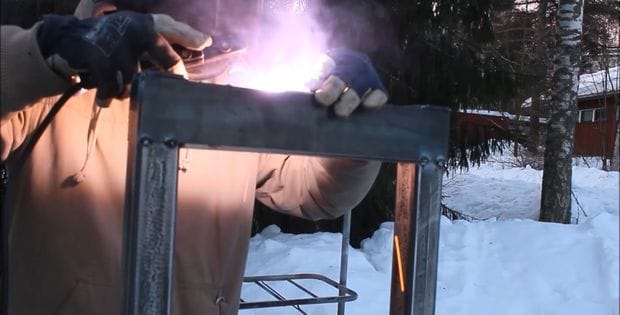

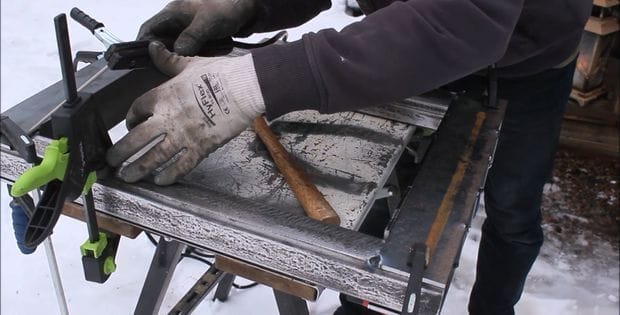

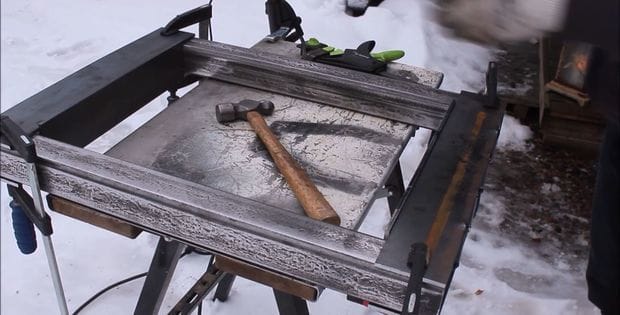

Приваривает к нижней и верхней опоре стойки из профильной трубы. Приваривает ноги. Приваривает плиту из 10 мм металла.






Шаг четвертый: усиление верхней опоры

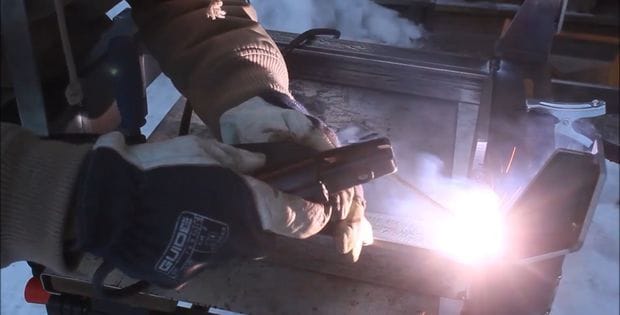

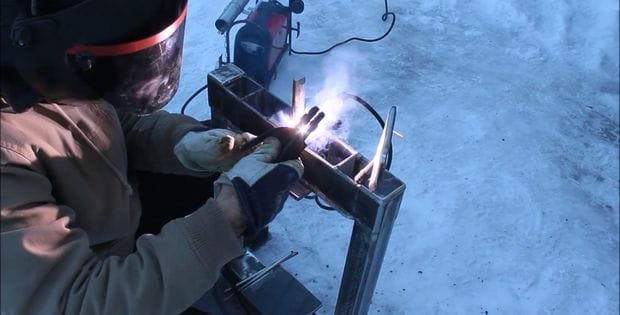

Проваривает швы. Усиливает верхнюю опору металлическими стержнями.





Шаг пятый: средний упор

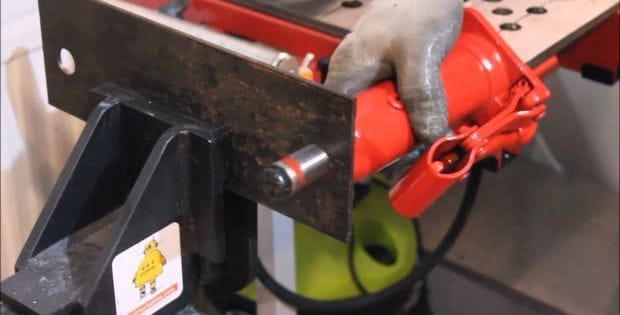

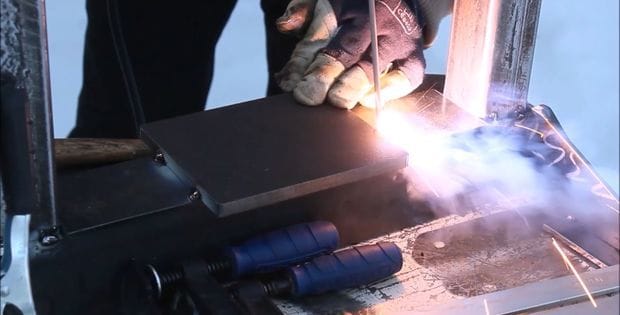

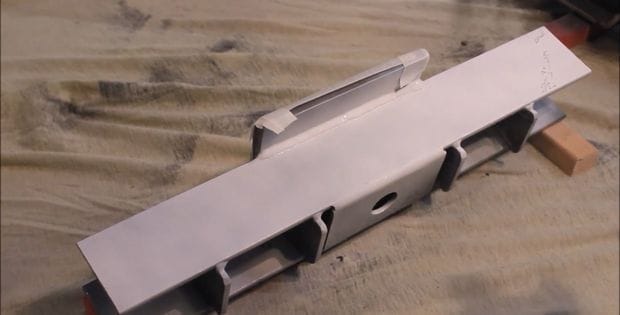

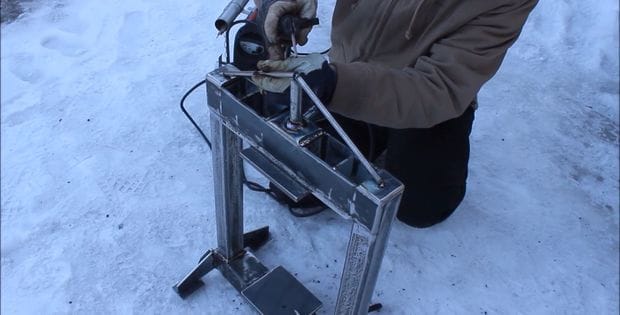

В пластине сверлит отверстие по диаметру поршня домкрата. Приваривает пластину между ребрами жесткости. Сверху приваривает 10 мм плиту. Теперь поршень домкрата будет вставляться в нижнюю пластину и упираться в верхнюю.


Шаг пятый: покраска

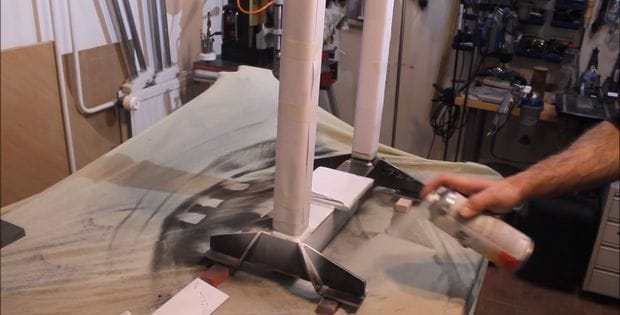

Покрывает изделие краской.

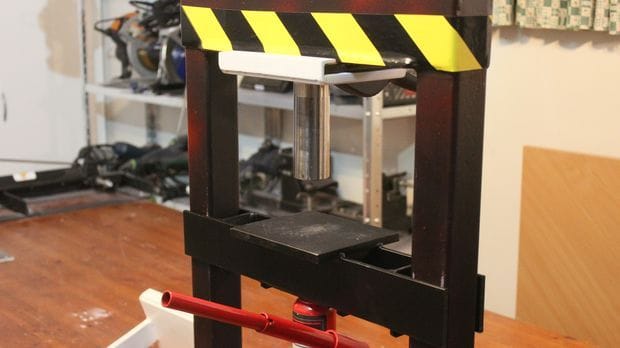

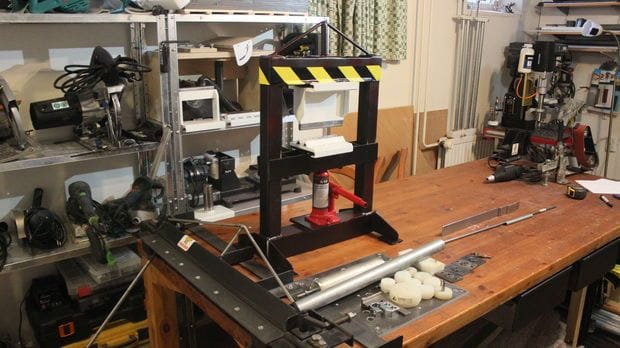

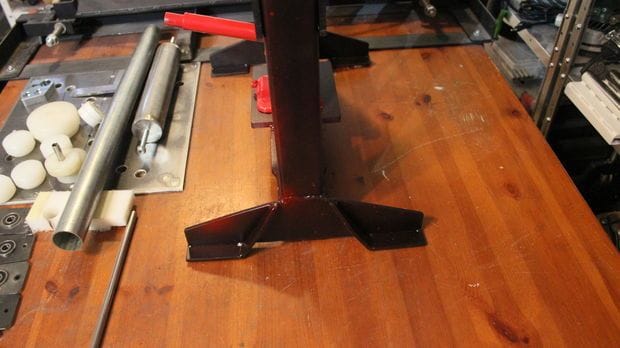

Сам пресс готов. Процесс его изготовления можно посмотреть на видео.

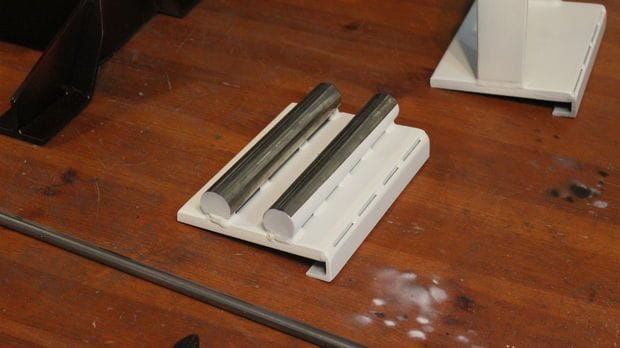

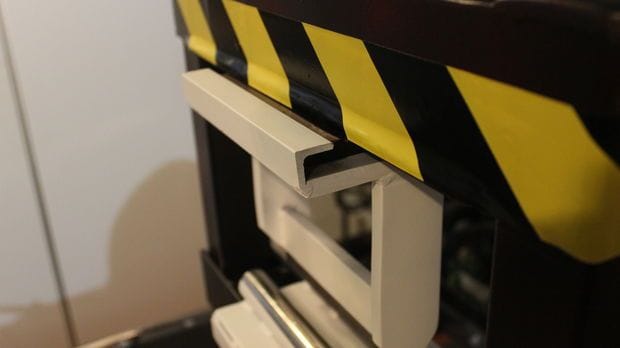

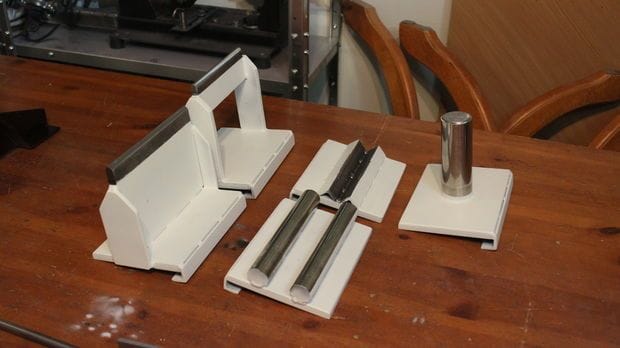

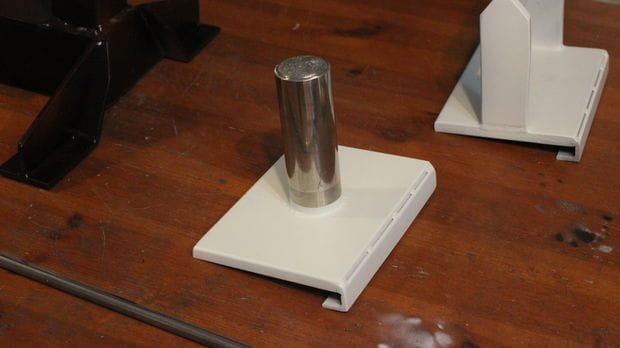

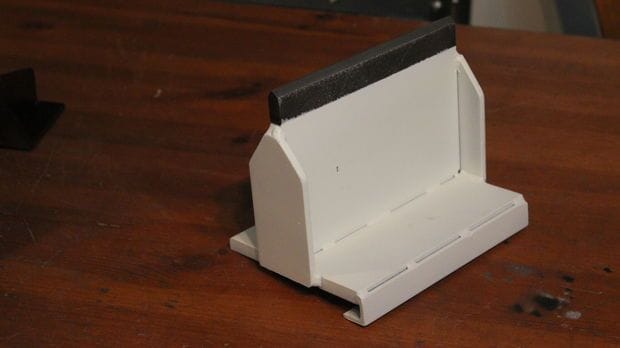

Еще мастер сделал различные приспособления для пресса. Процесса изготовления их нет, но там и так все ясно.

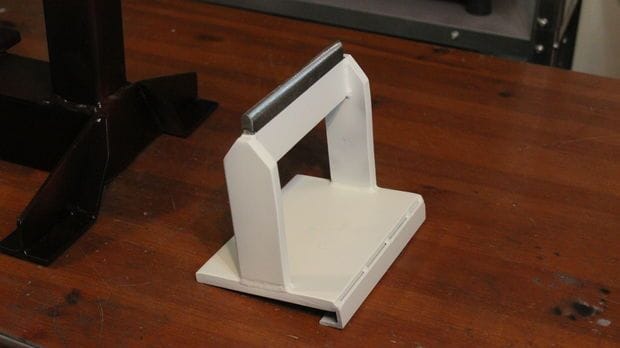

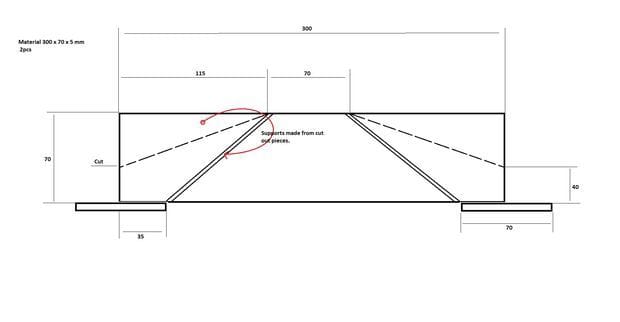

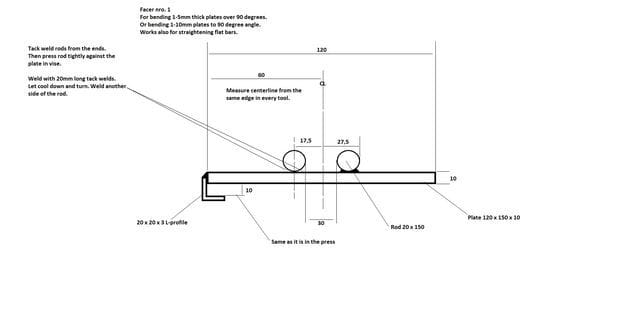

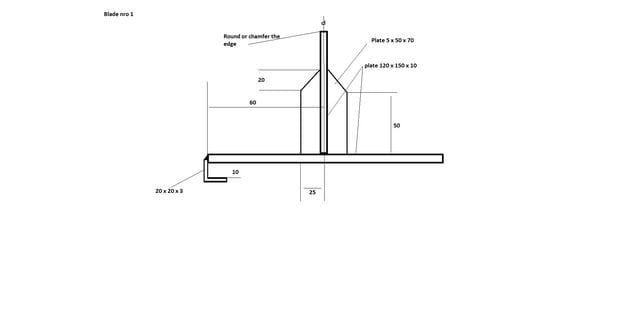

Чертеж приспособлений.

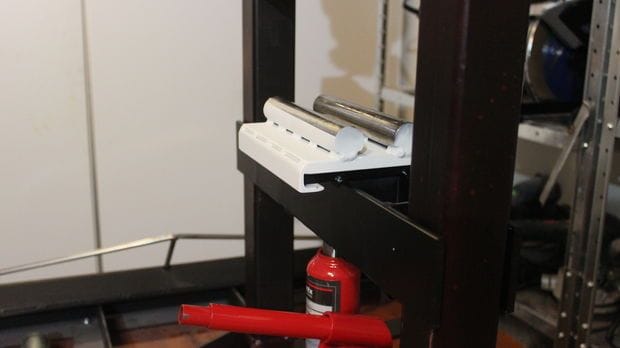

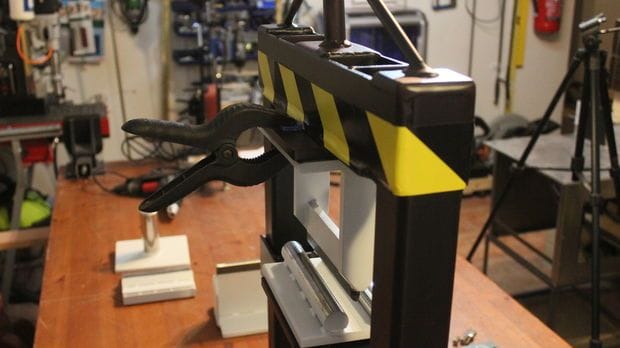

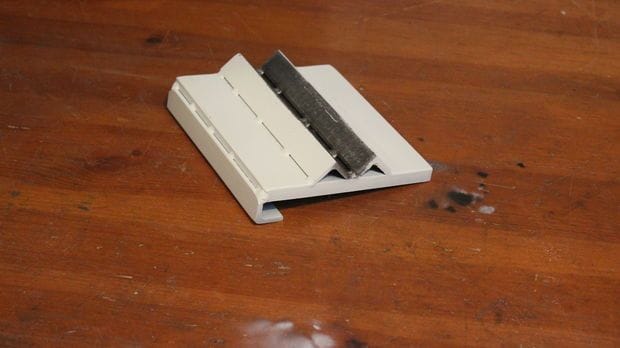

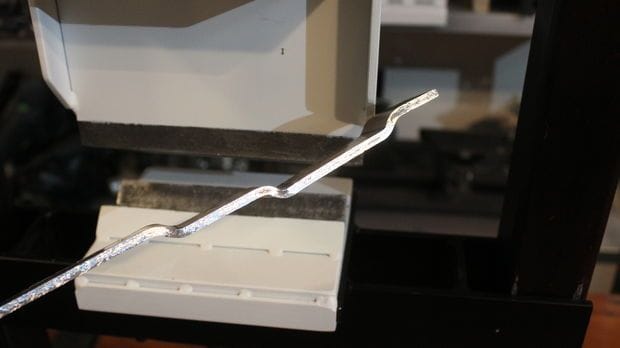

Фото использования.





Видео работы с приспособлениями.
