Уличный очаг

Уличный очаг



Что такое очаг? Открываем википедию и читаем "Очаг — место или устройство для разведения и поддержания огня."

Мастер-самодельщик решил сделать такое устройство. Конечно в помещении такое устройство использовать нельзя, но для создания атмосферы уюта на улице вполне.

Инструменты и материалы:
-Циркулярная пила;
-Ленточная пила;
-Японская пила;
-Сверлильный станок;
-Шлифмашинка;
-Лак;
-Устройство для установки дюбелей;
-Стамески;
-Молоток;
-Струбцины;
-Дрель;
-Электролобзик;
-Напильник;
-Проволока;
-Плоскогубцы;
-Доска;
-Дюбели;
-Лист нержавейки;
-Крепежные уголки;
-Металлическая сетка;
-Металлическая трубка;
-Крепеж;
-Клей;


Шаг первый: проект

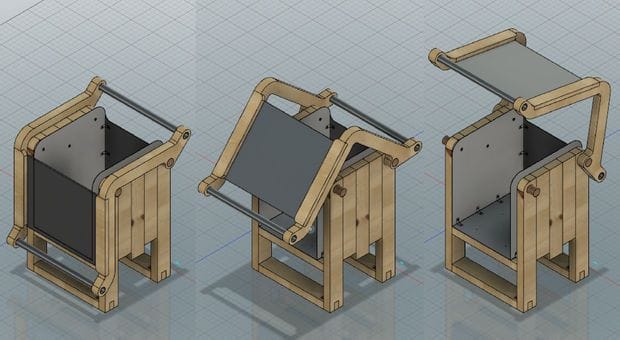

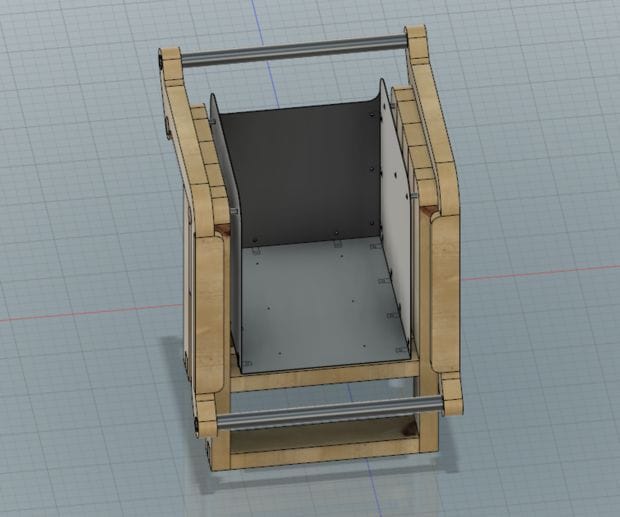

Сначала в программе Fusion 360 разрабатывает проект очага.




Шаг второй: заготовка деталей

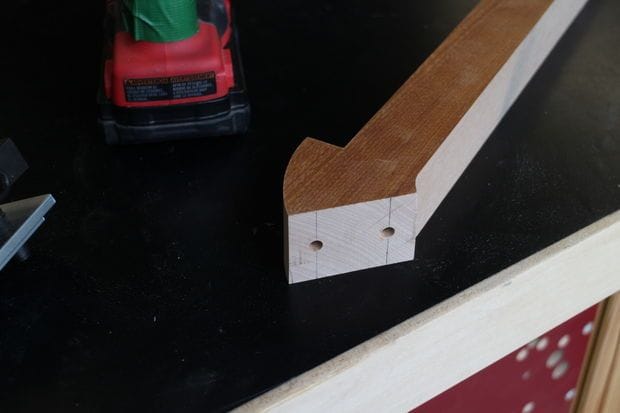

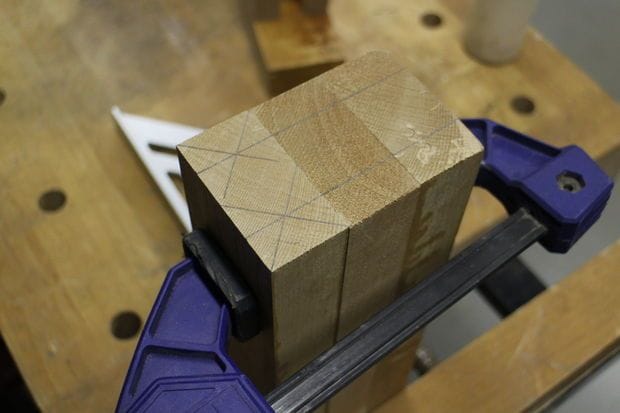

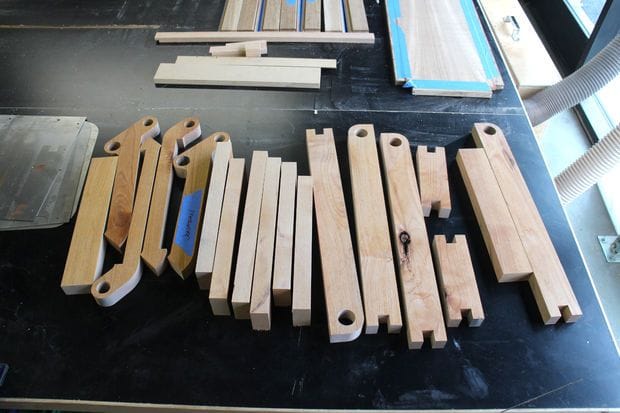

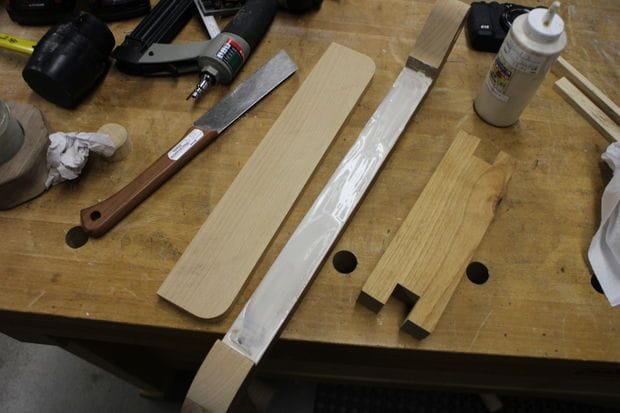

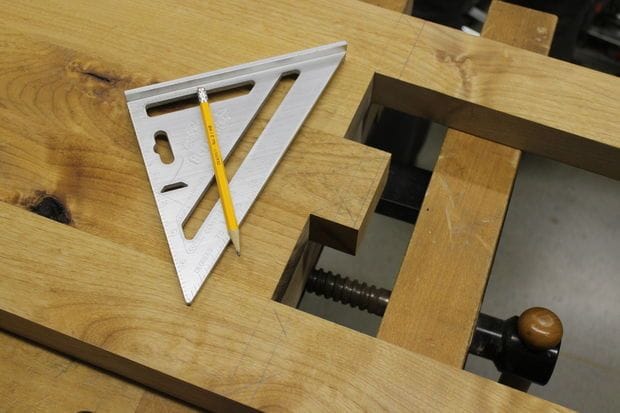

По шаблону вырезает детали.

Шаг третий: боковая часть

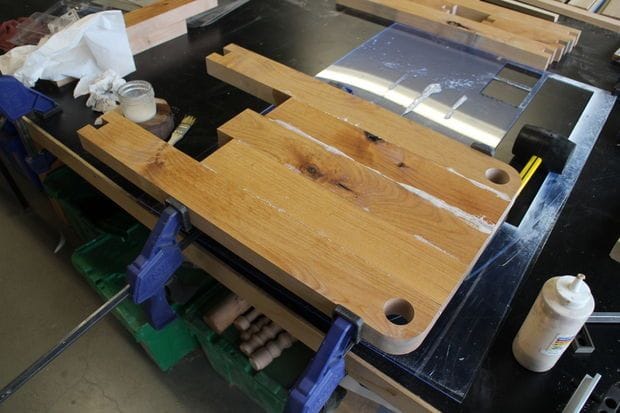

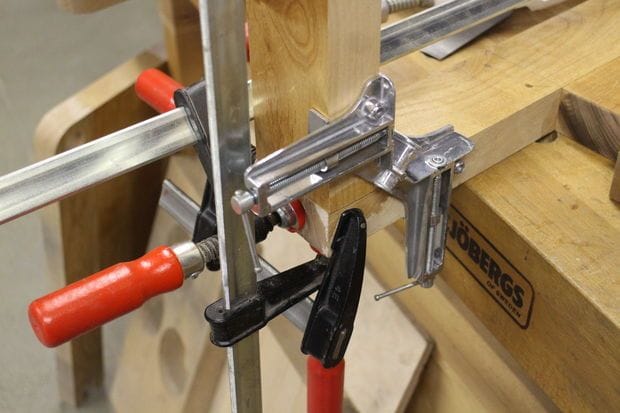

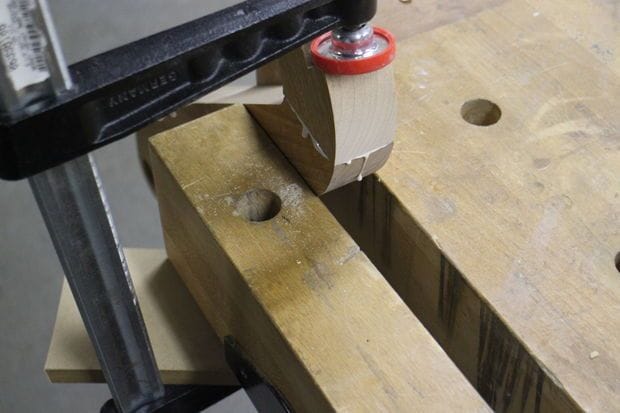

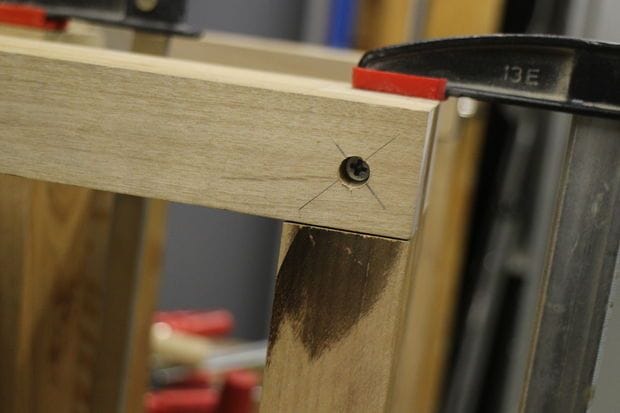

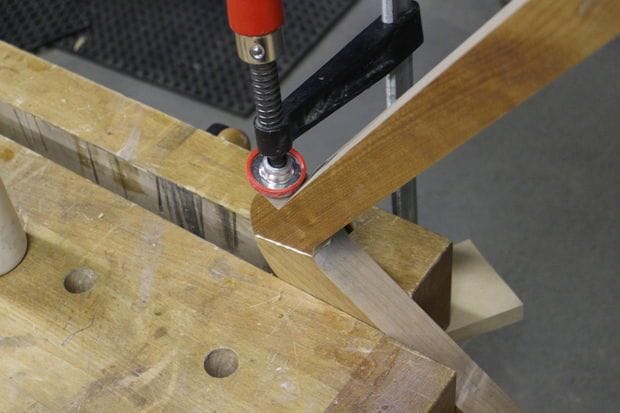

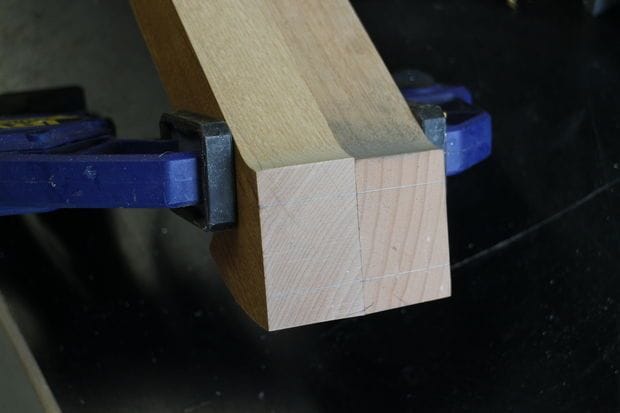

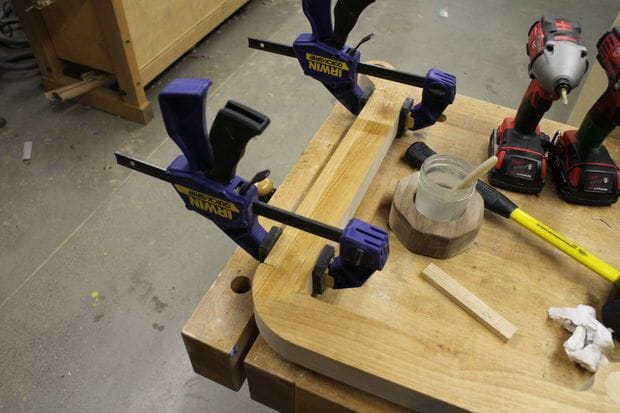

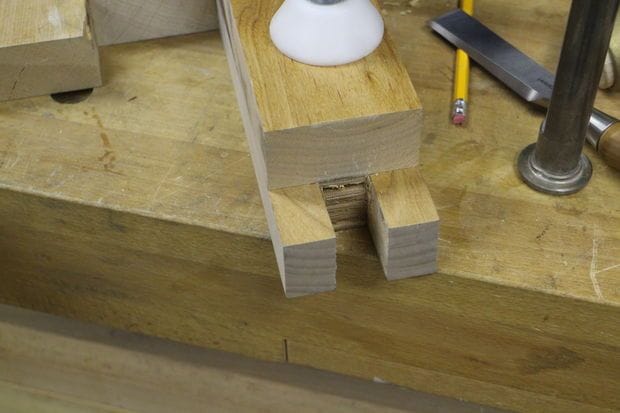

Склеивает боковые части.

Шаг четвертый: поворотная часть

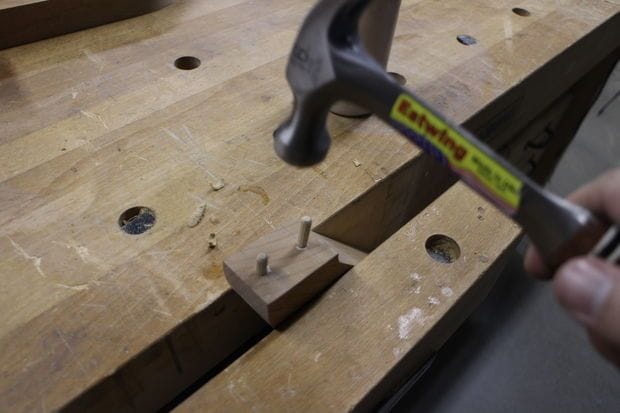

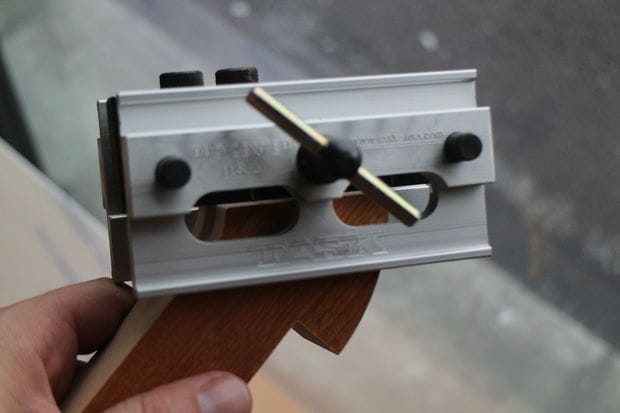

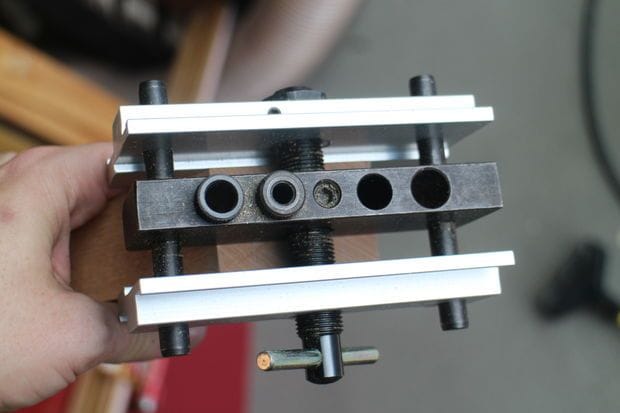

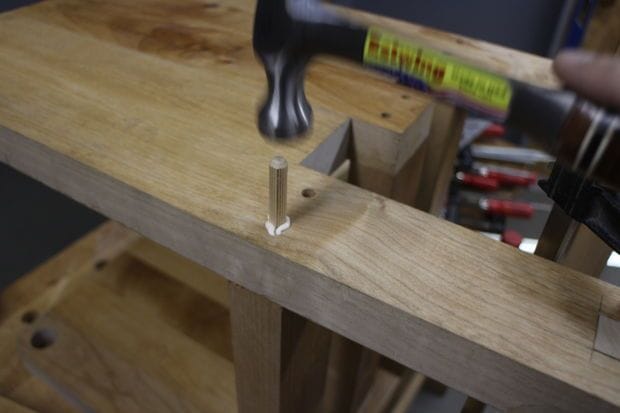

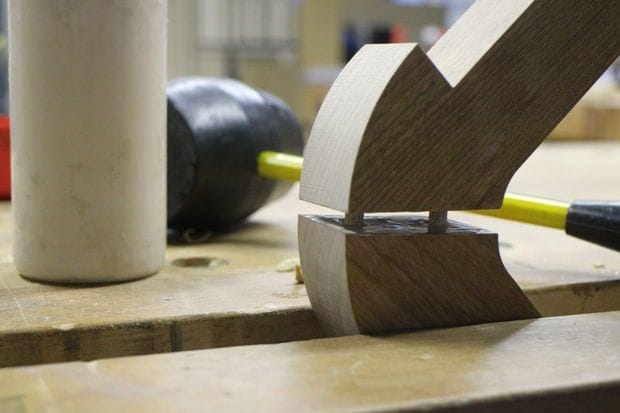

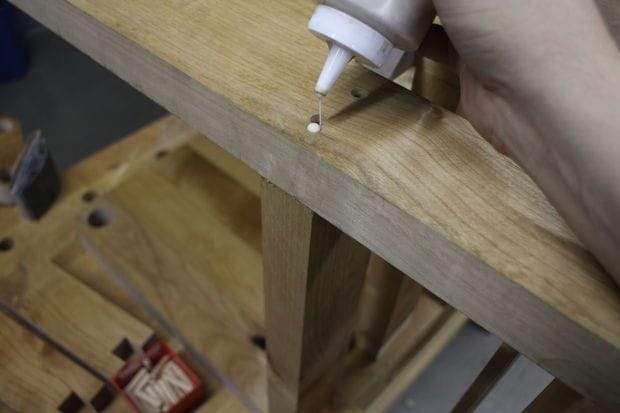

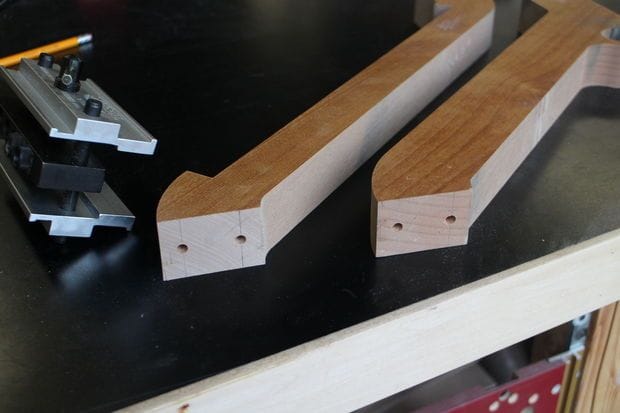

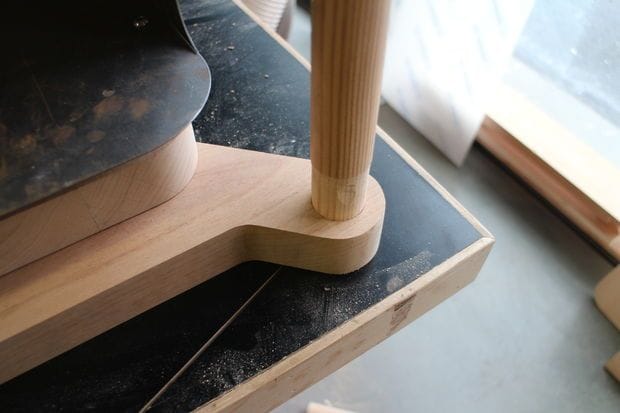

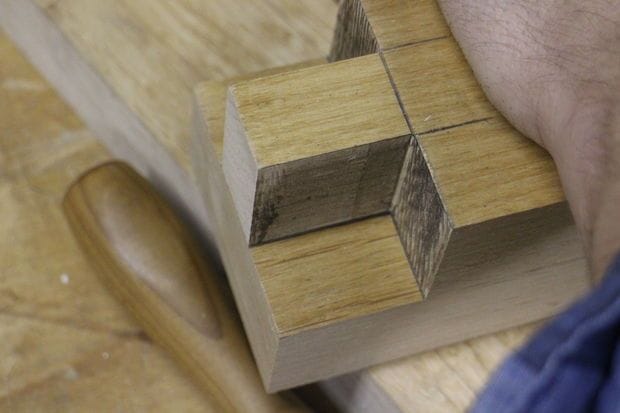

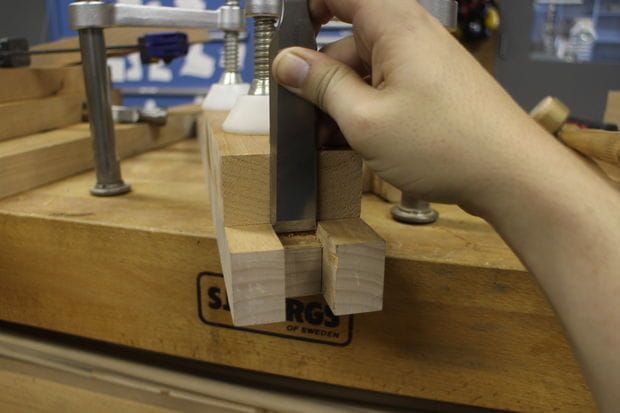

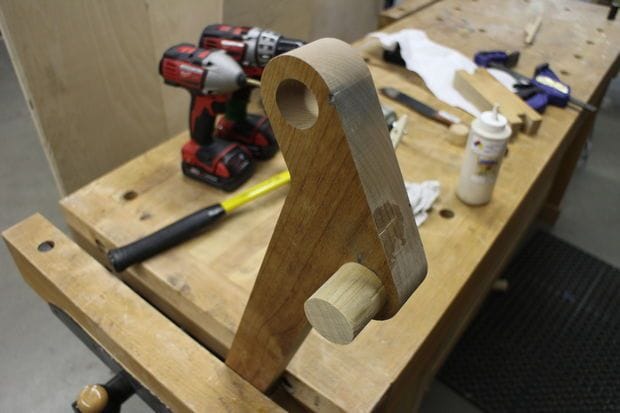

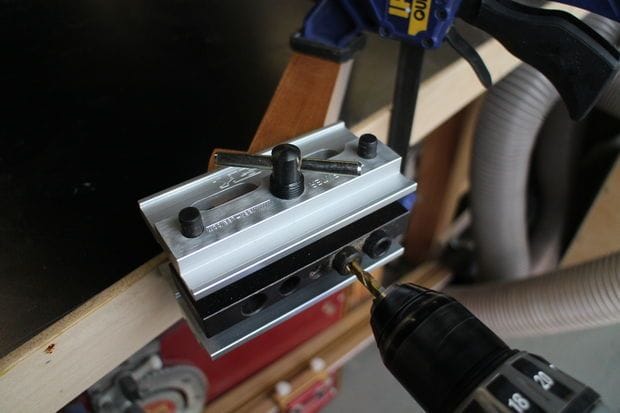

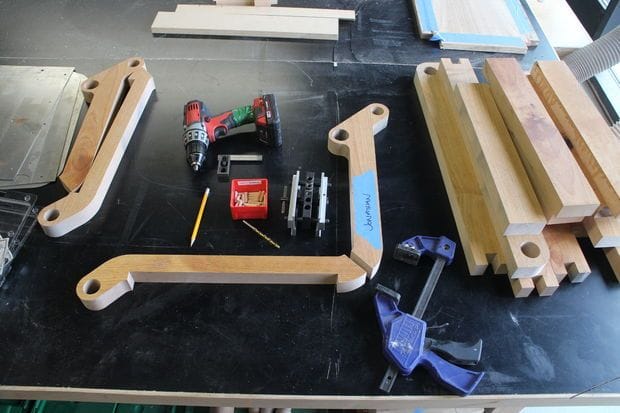

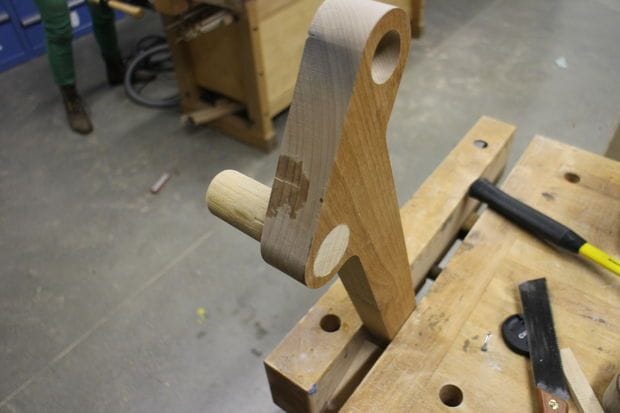

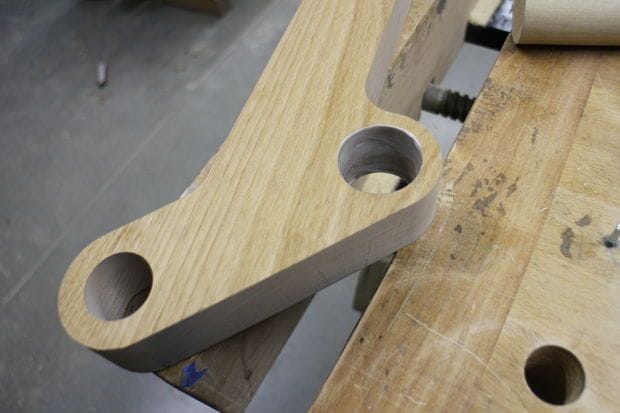

Собирает две поворотных детали. Части коромысла соединяются дюбелями, для обеспечения соосности использует устройство для установки дюбелей.












Шаг пятый: сборка

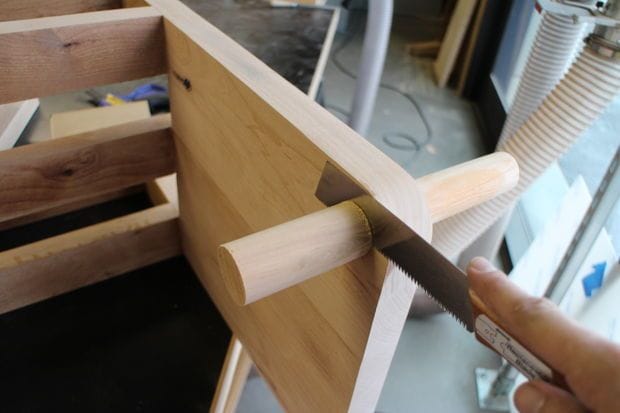

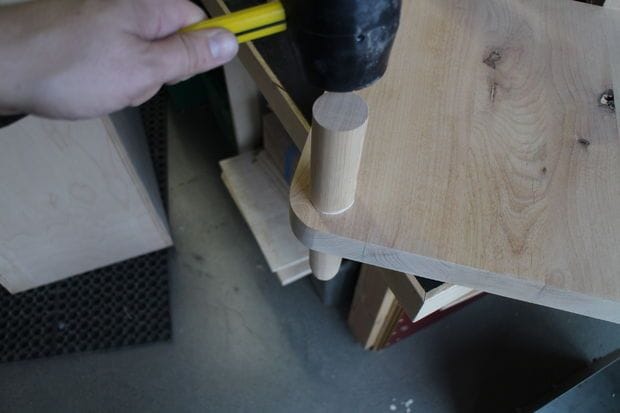

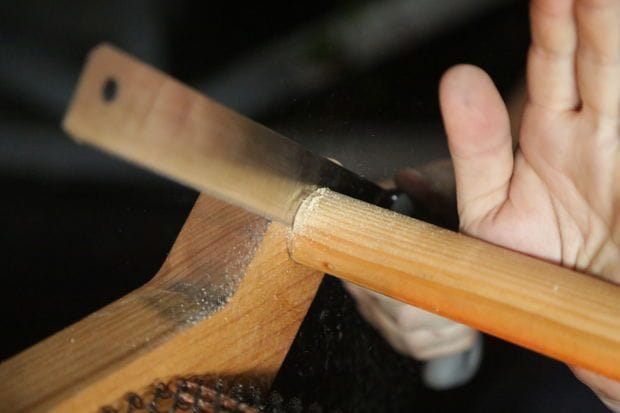

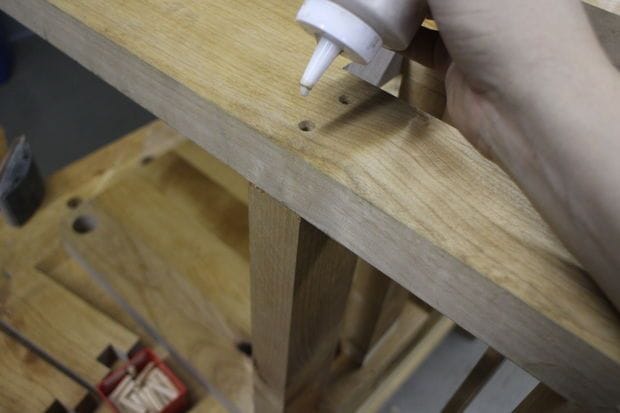

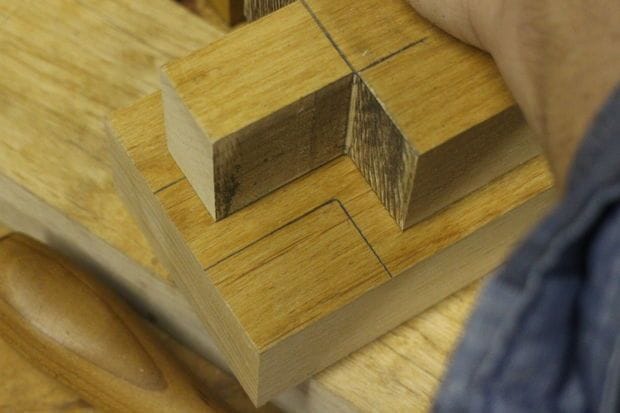

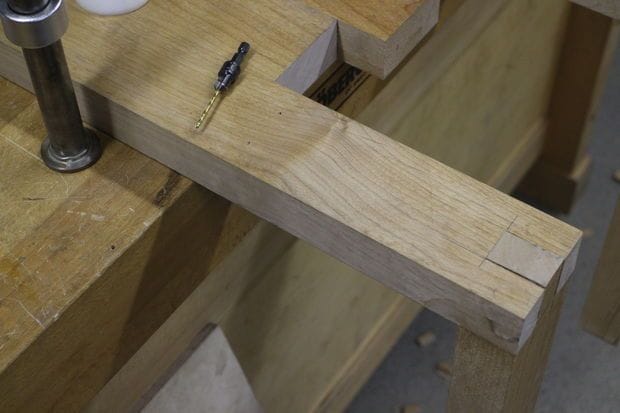

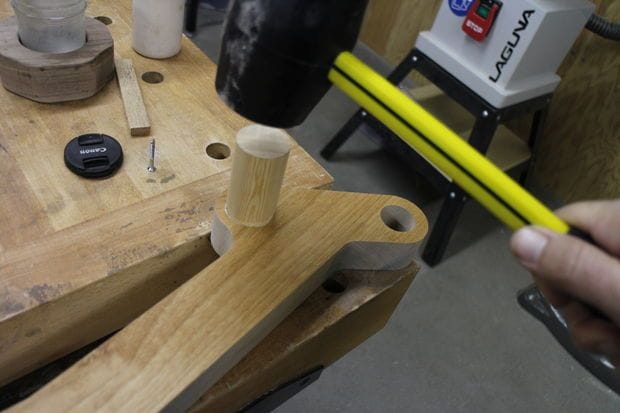

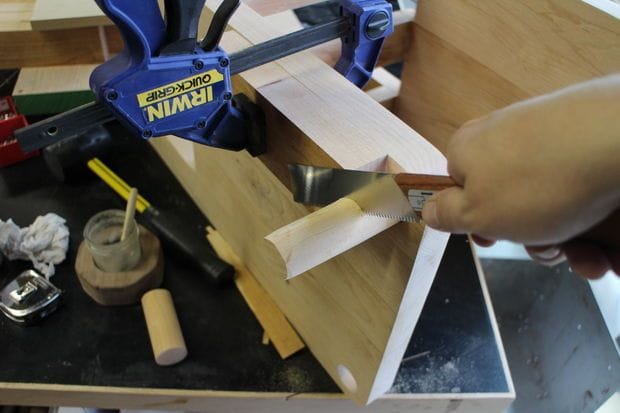

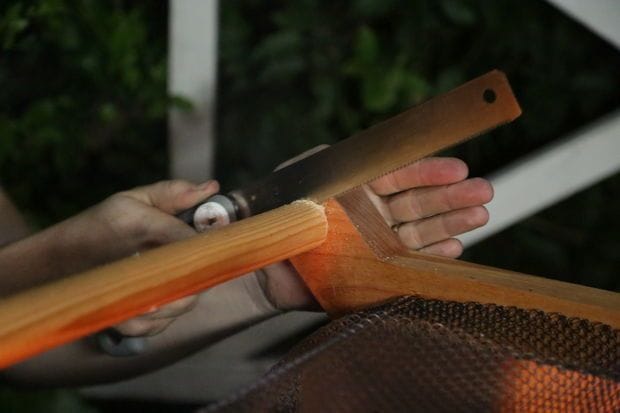

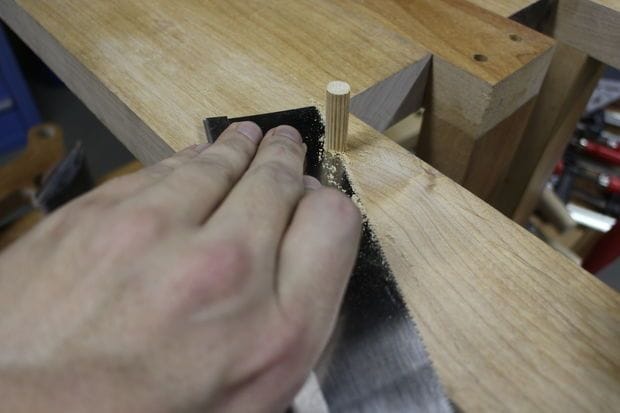

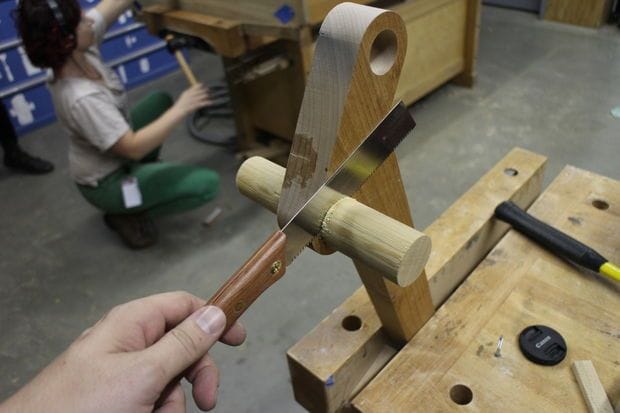

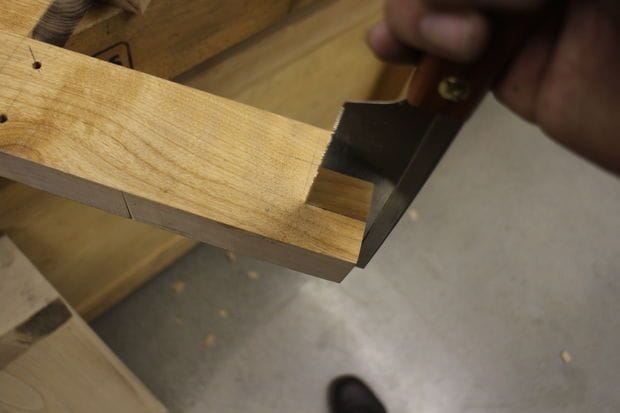

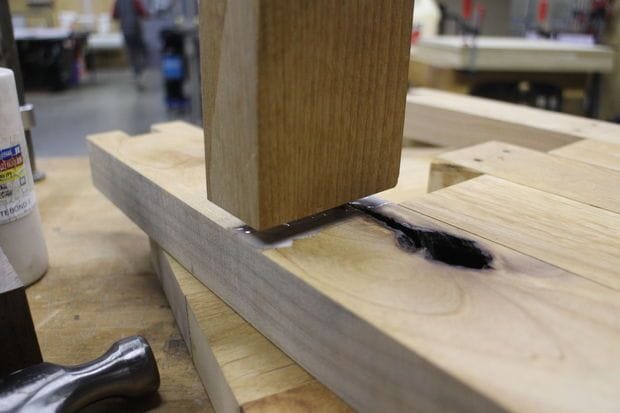

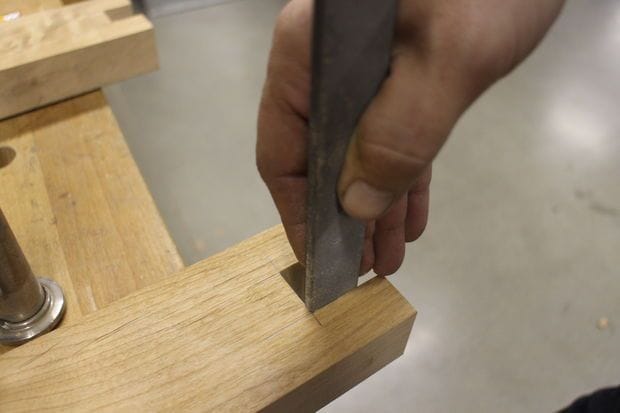

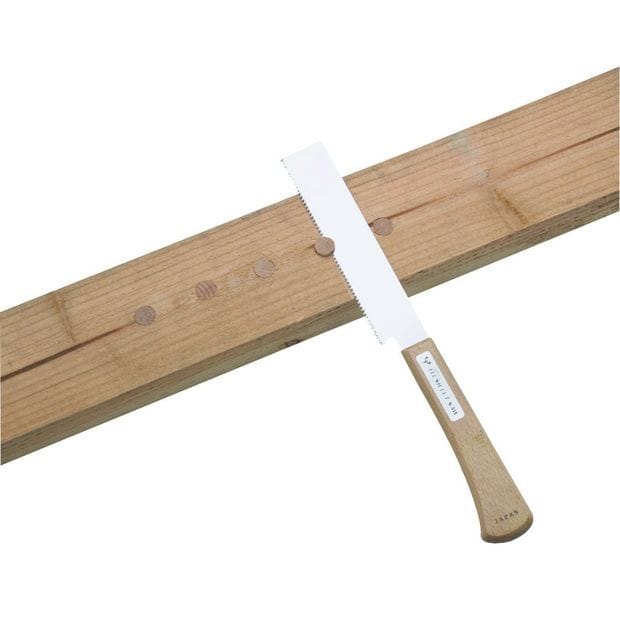

Собирает деревянные части очага. Выступающие части дюбеля срезает японской пилой.

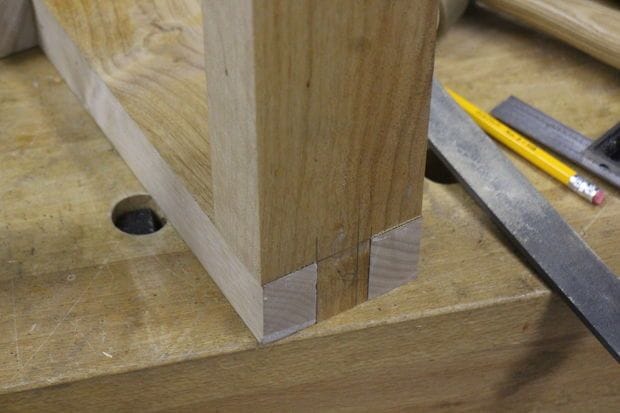

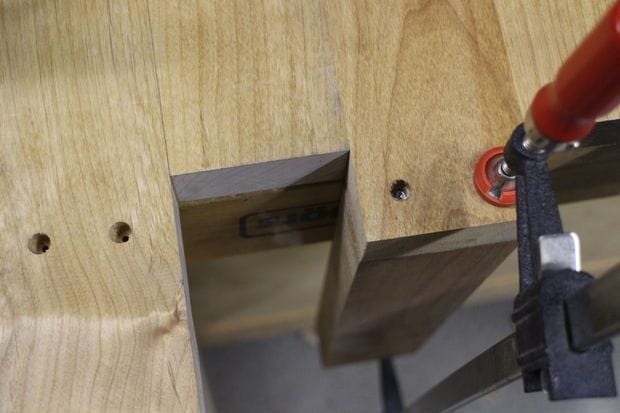

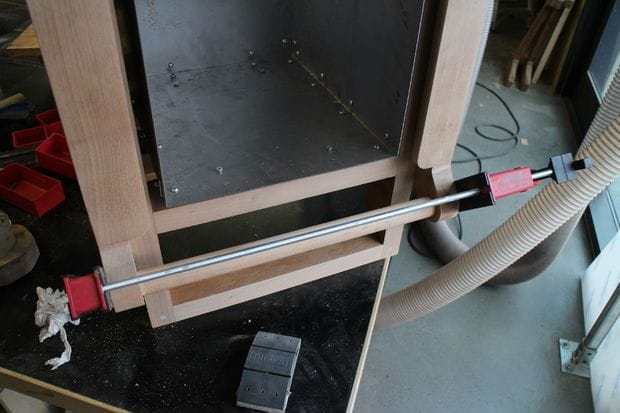

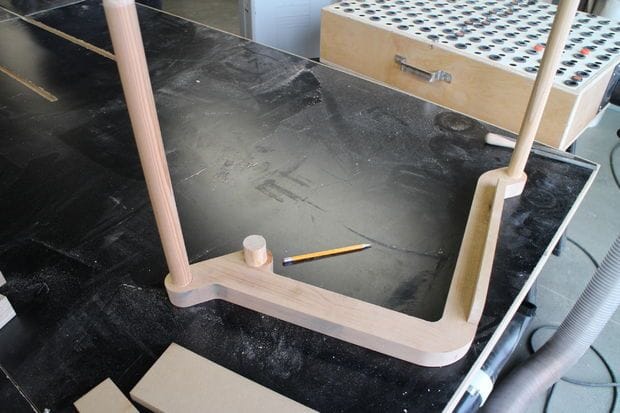

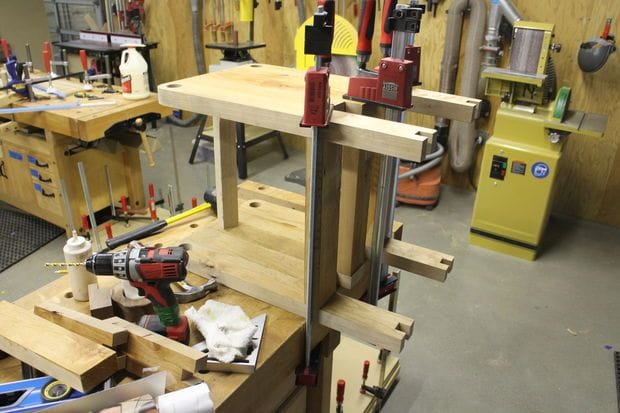

Устанавливает поперечные нижние планки (ножки).










Шаг шестой: сборка поворотного устройства

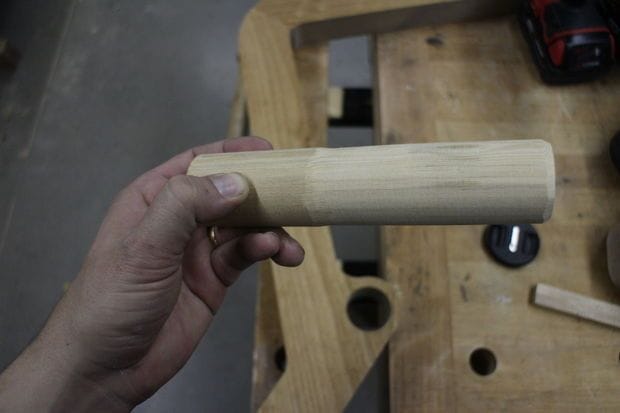

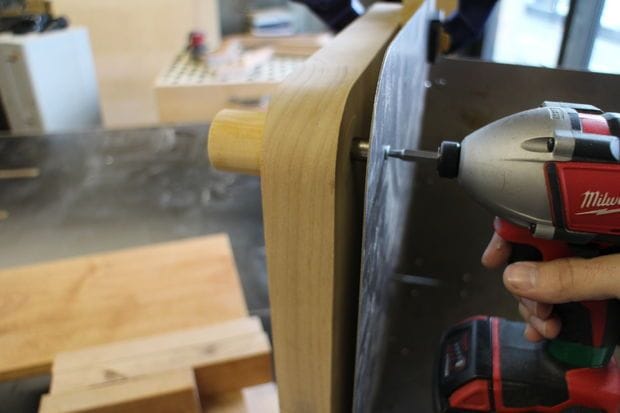

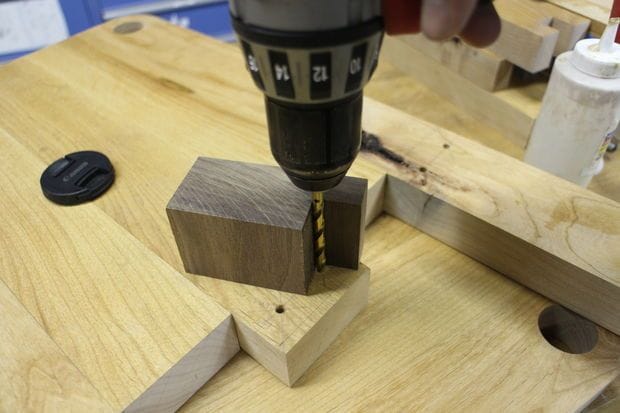

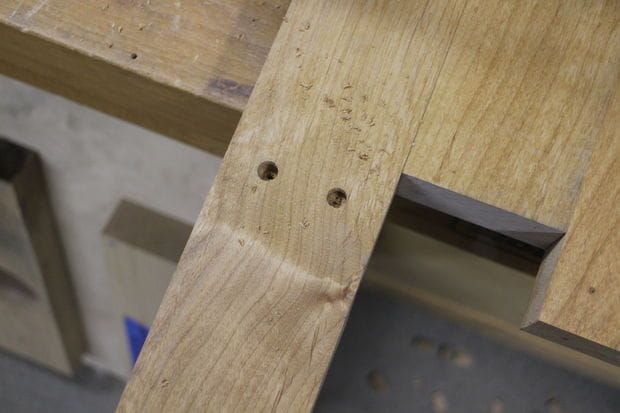

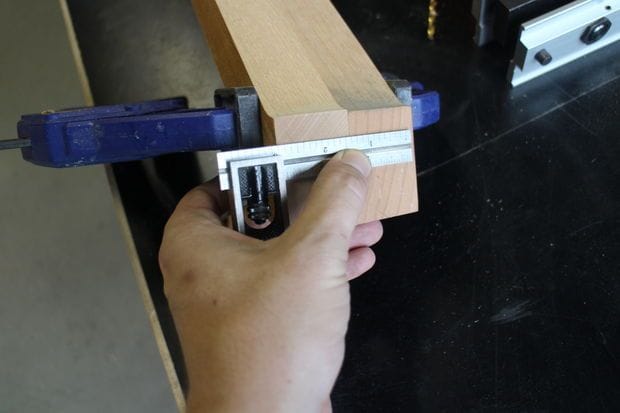

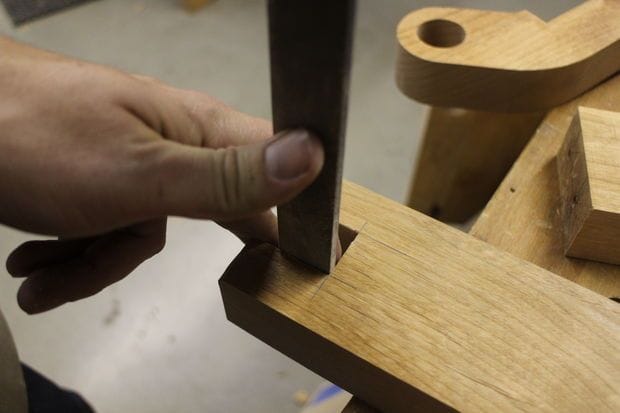

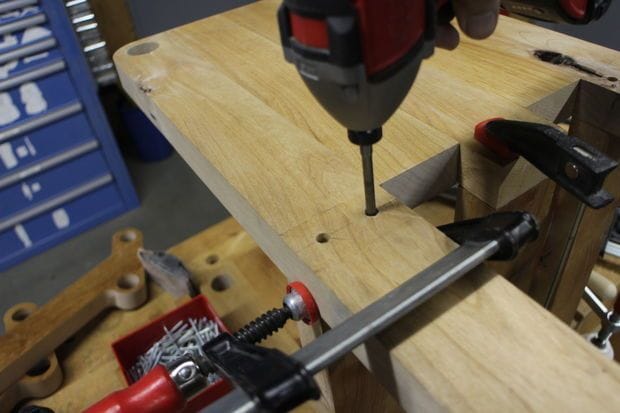

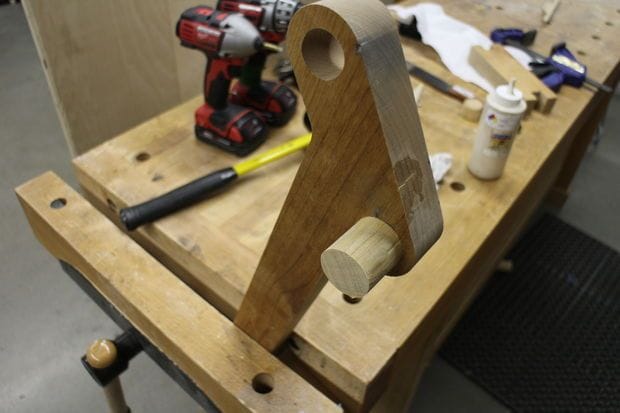

Поворотная часть крутится на деревянных дюбелях, установленных с двух сторон. Сверлит в обеих частях поворотного устройства отверстия для установки верхней и нижней ручки, поворотного дюбеля. На боковых стенках очага сверлит отверстие для поворотного дюбеля. Устанавливает поворотный дюбель.













Шаг седьмой: шлифовка

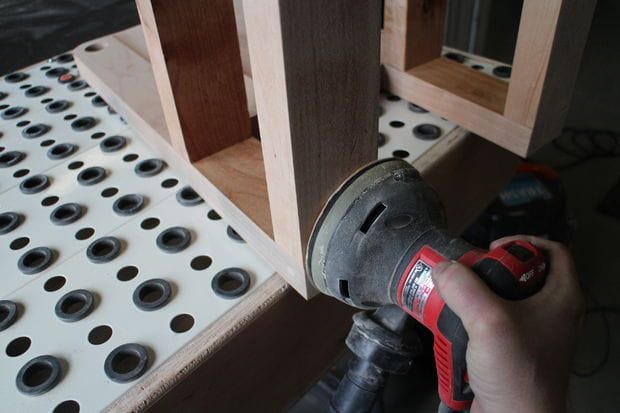

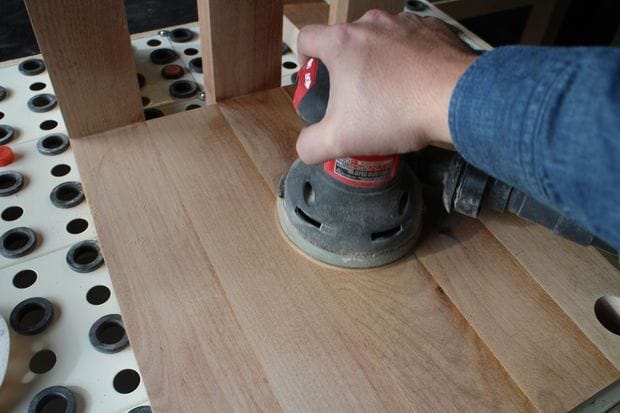

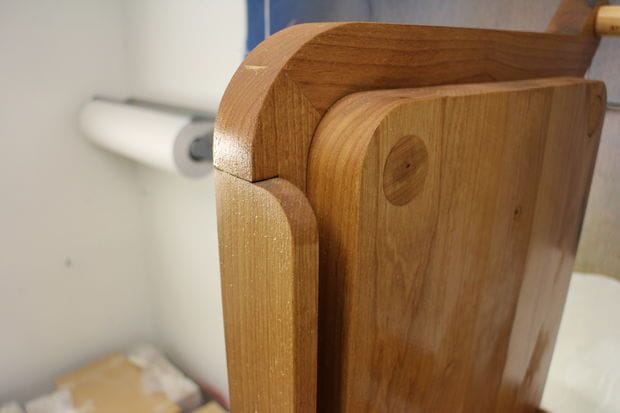

Шлифует и лакирует изделие.




Шаг восьмой: металлическая емкость

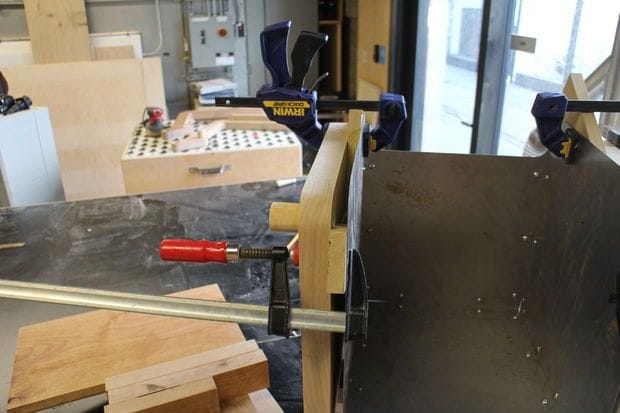

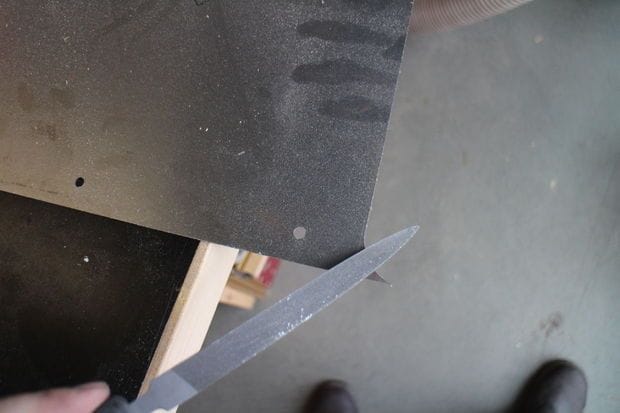

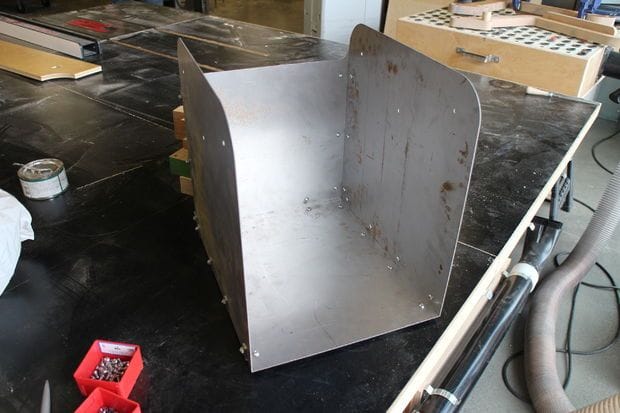

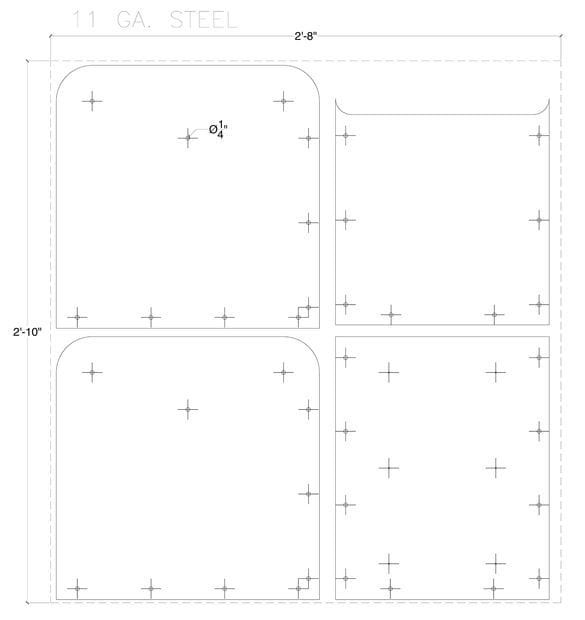

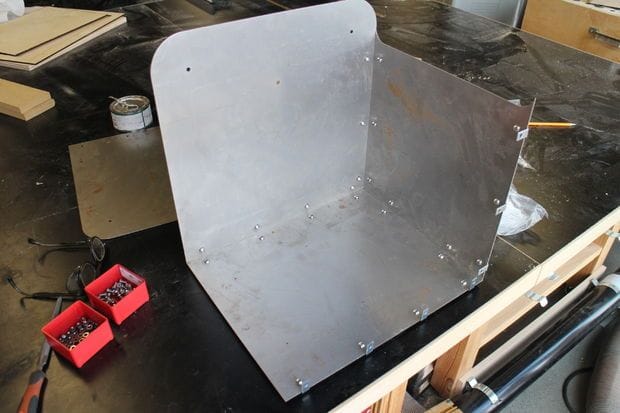

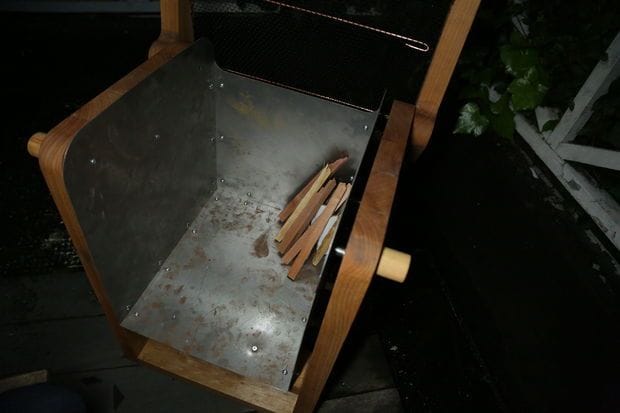

Из нержавеющей стали вырезает заготовки емкости. Собирает емкость используя крепежный уголок.

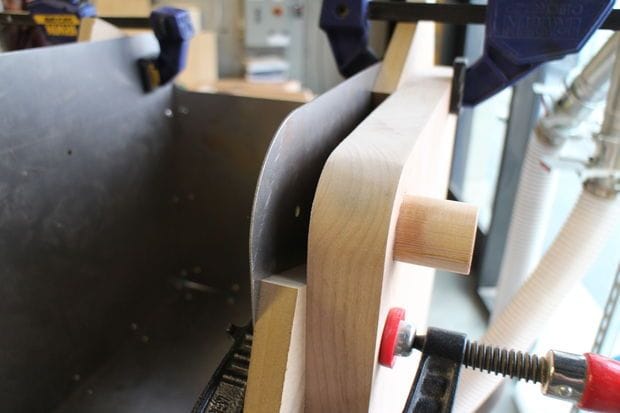

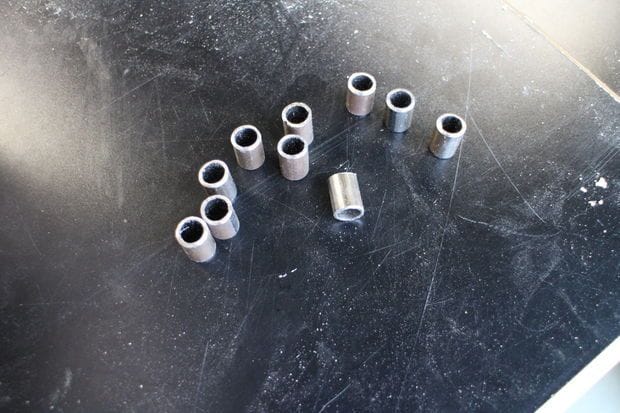

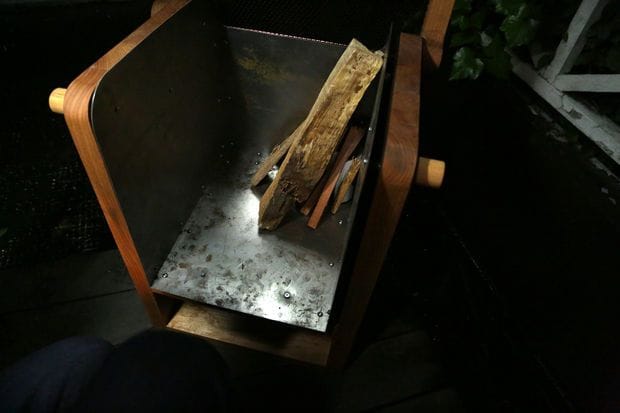

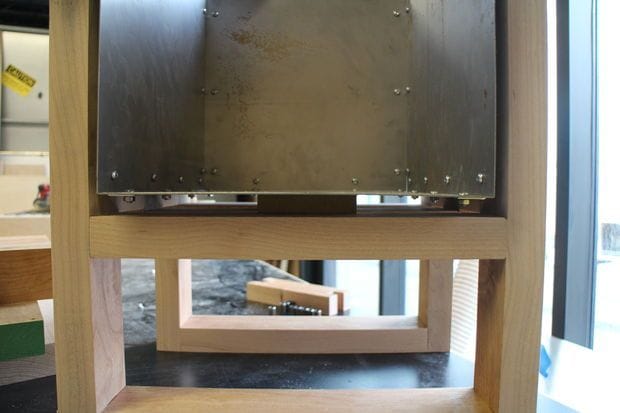

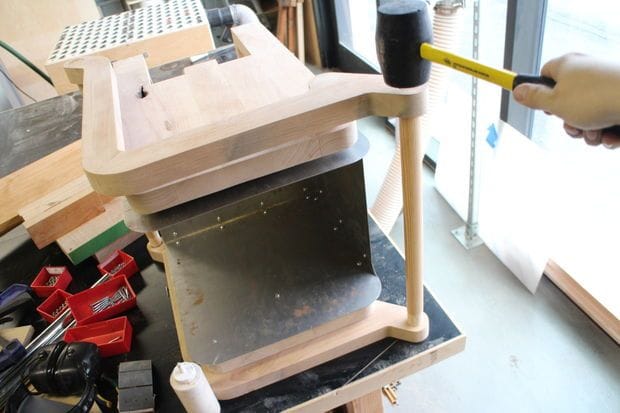

Закрепляет емкость. Для изоляции от деревянных частей использует втулки из трубки.

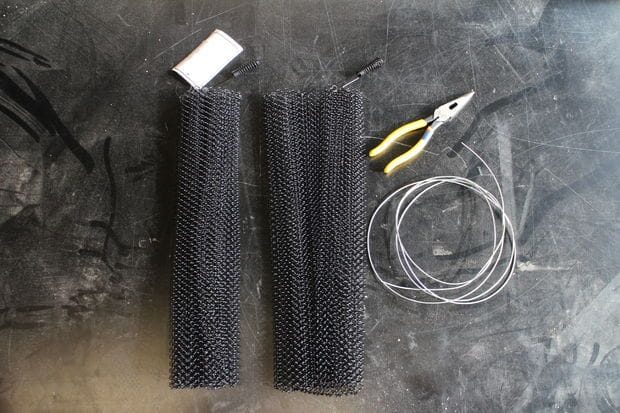

Шаг девятый: металлическая сетка
Устанавливает поворотное устройство.

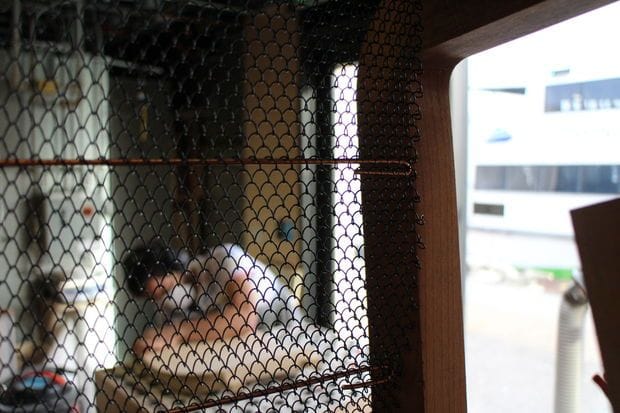

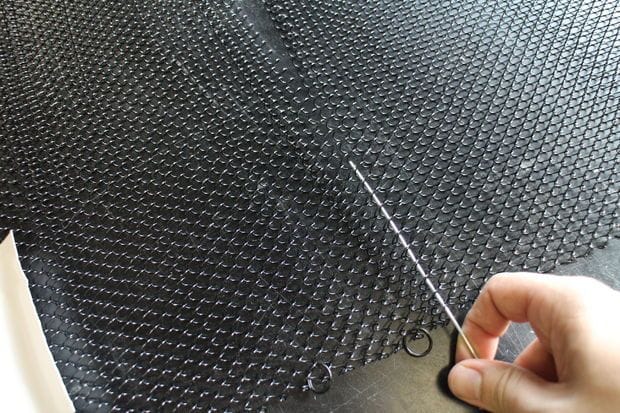

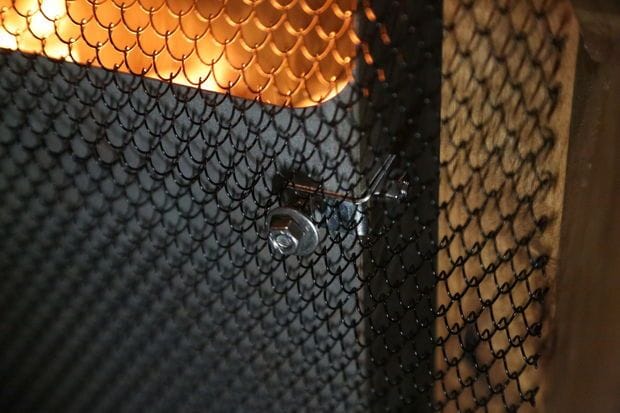

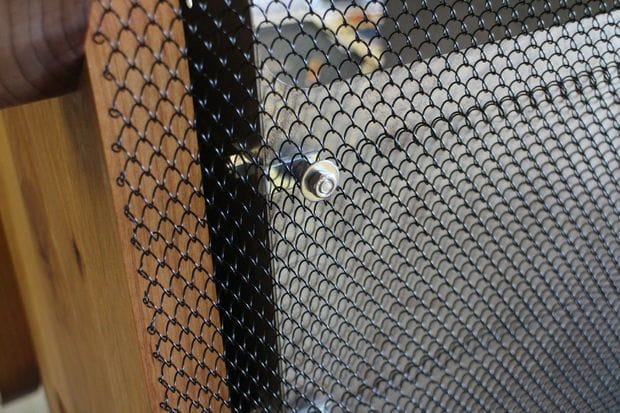

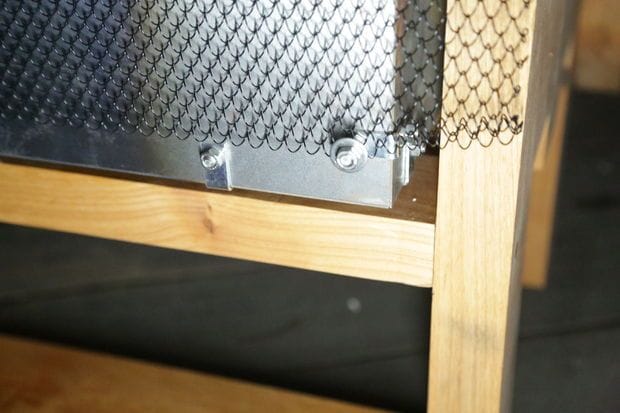

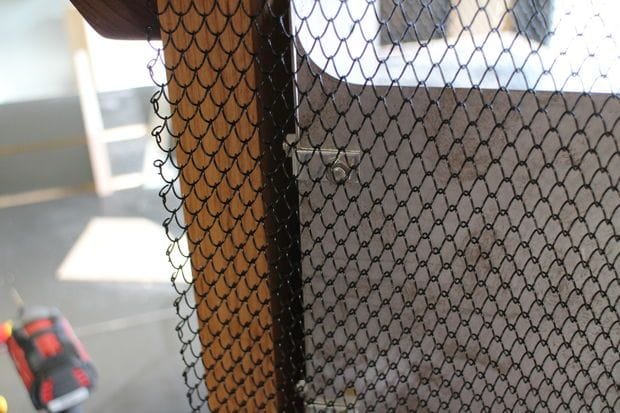

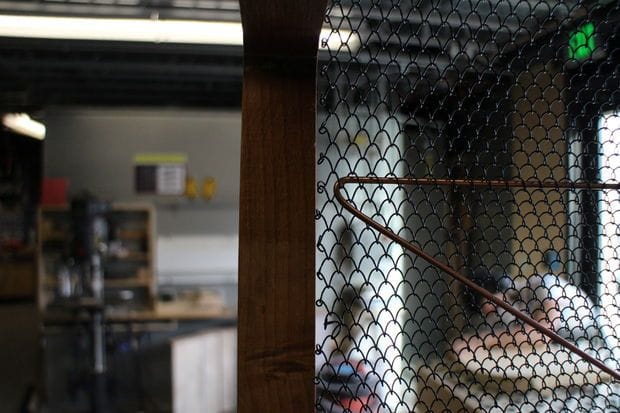

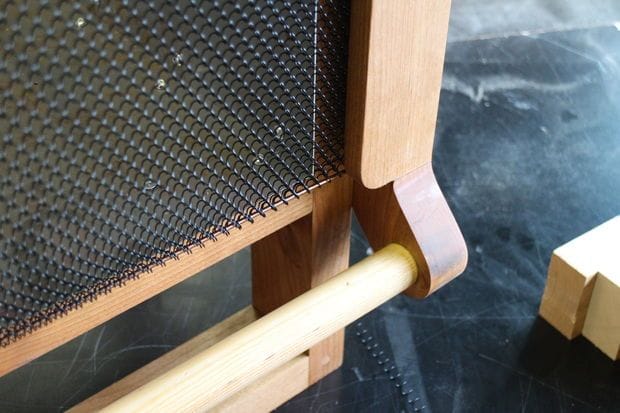

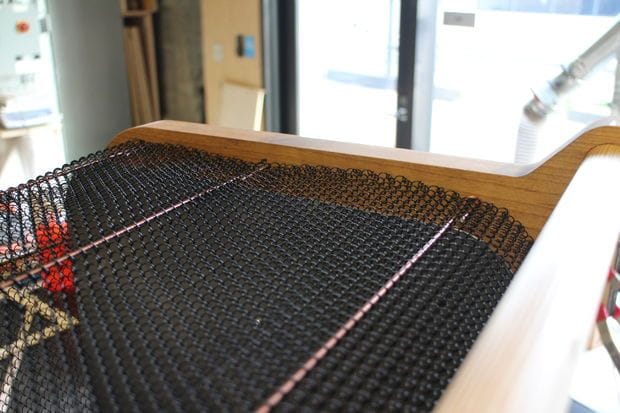

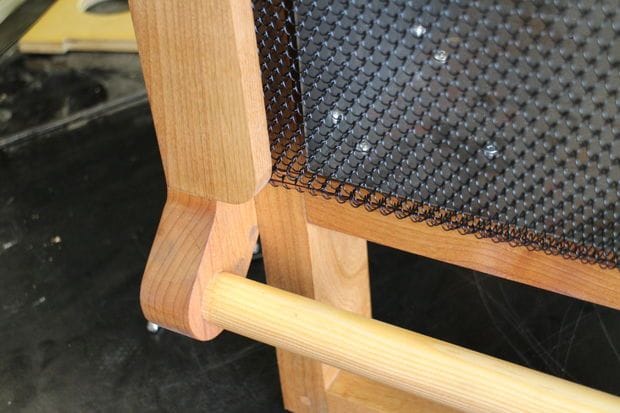

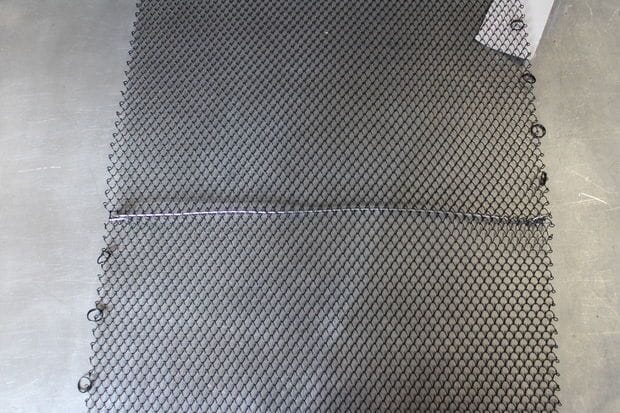

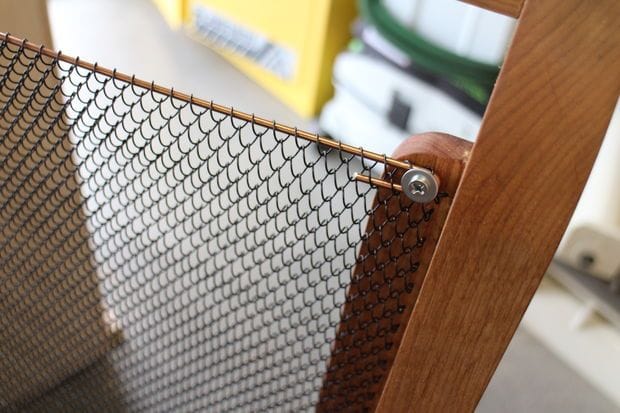

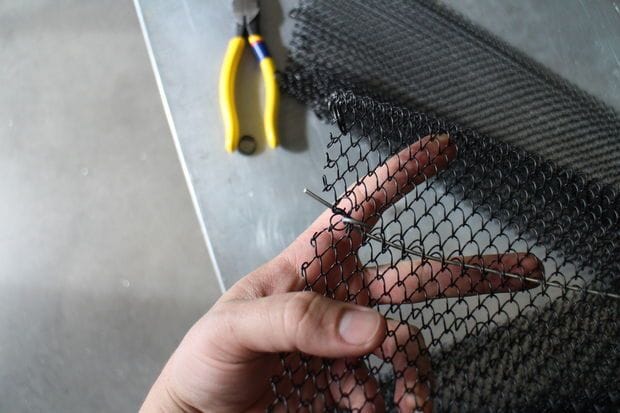

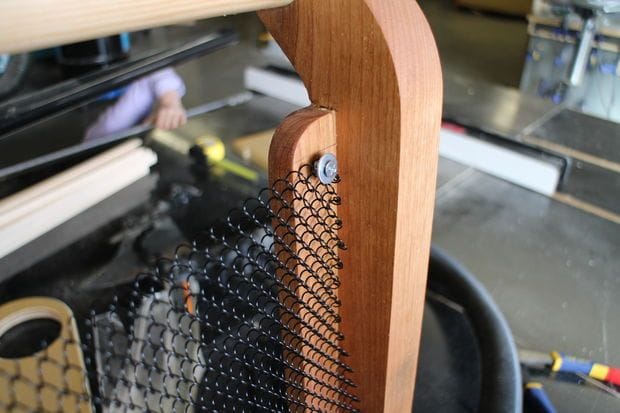

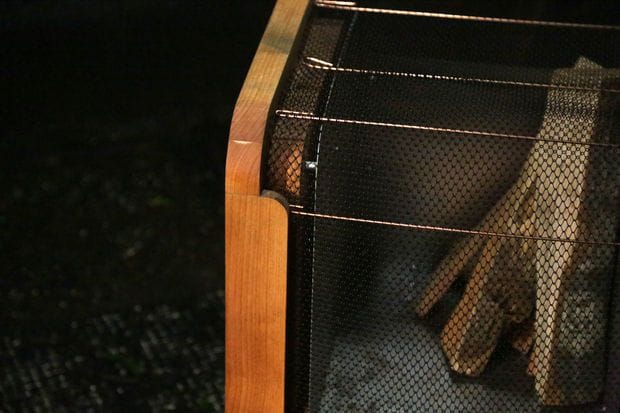

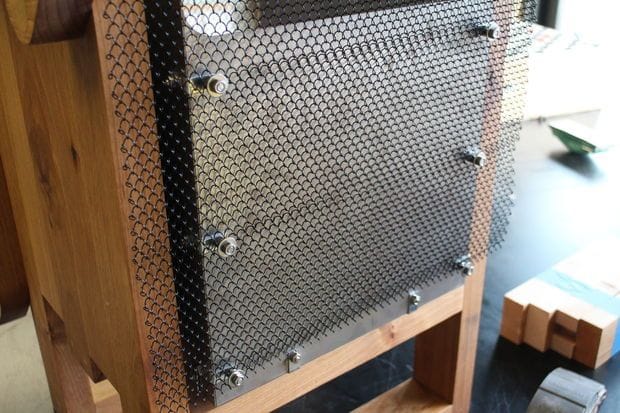

Закрепляет на поворотном устройстве и задней стенки очага сетку.

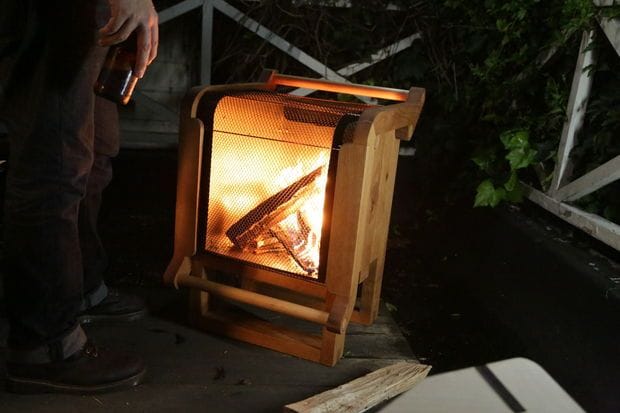

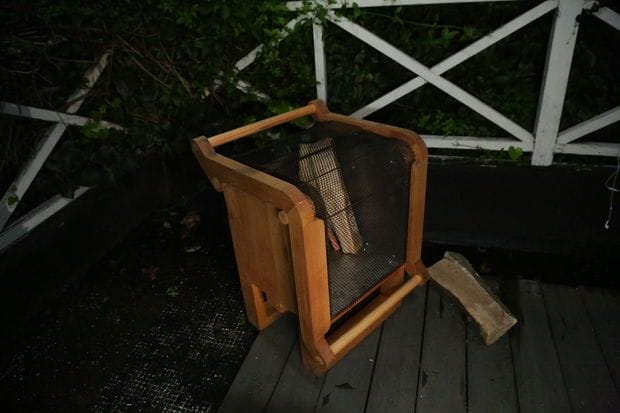

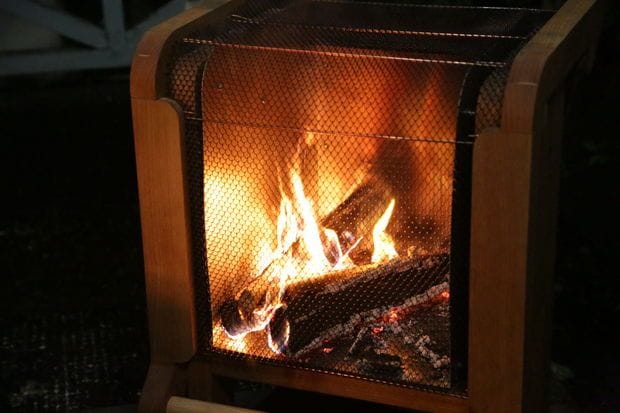

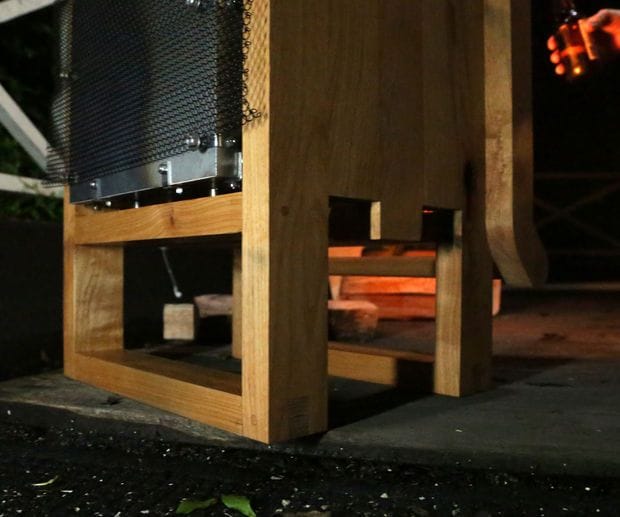

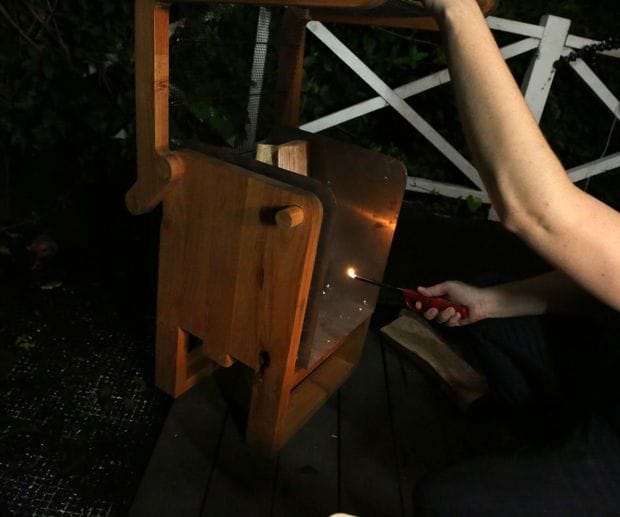

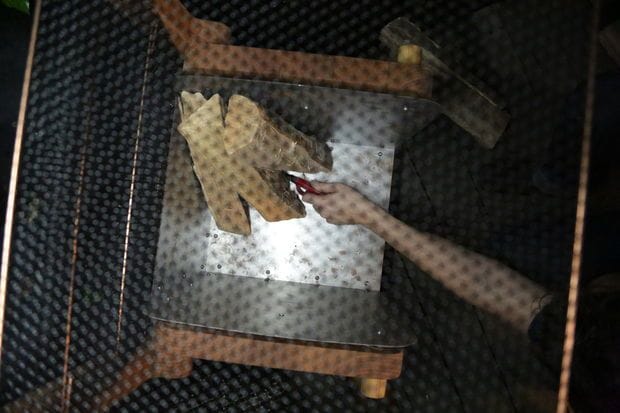

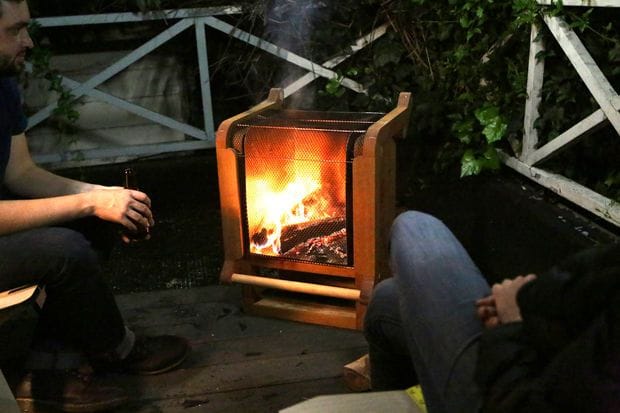

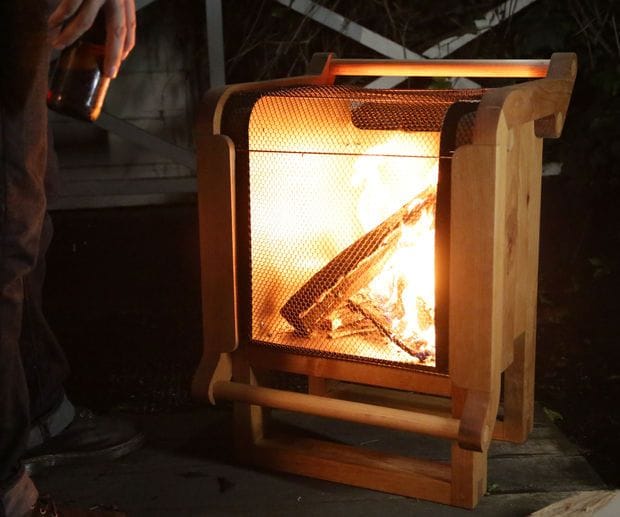

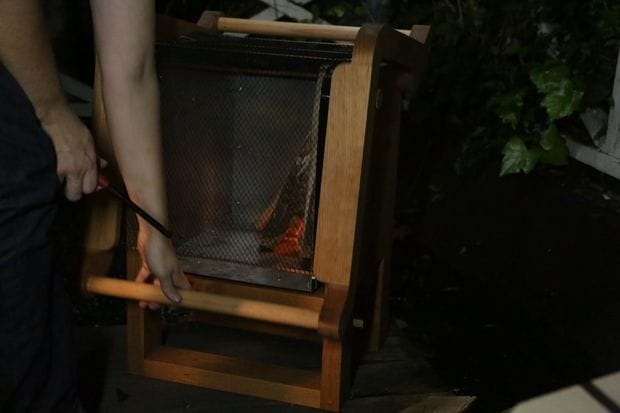

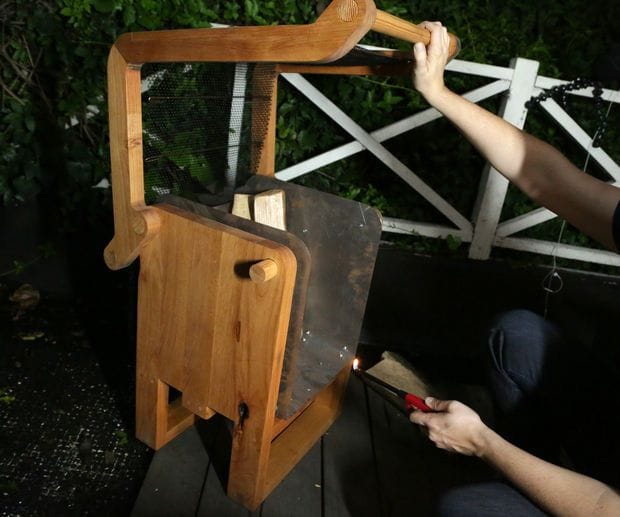

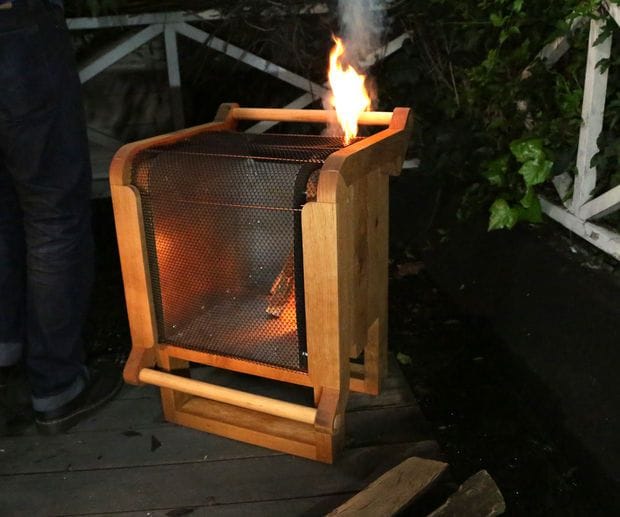

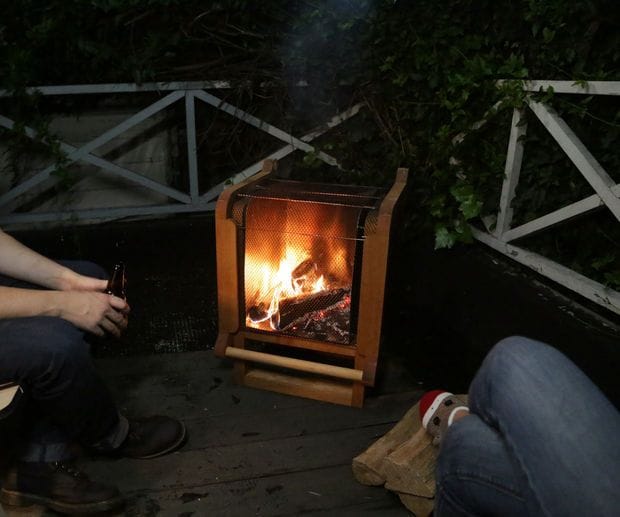

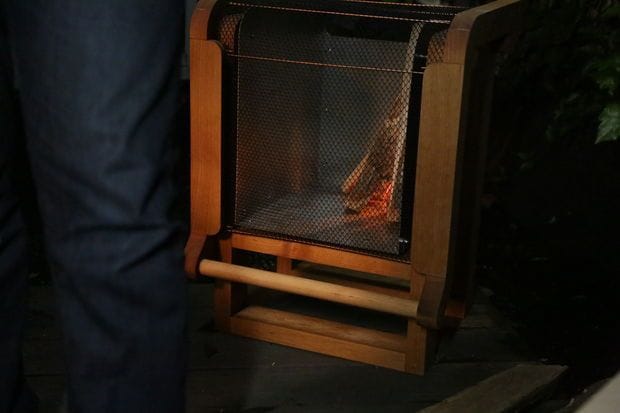

Очаг готов. Разжигает огонь.

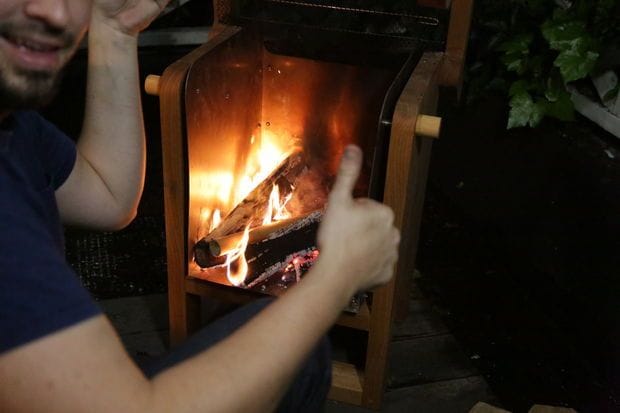

Что-то пошло не так.

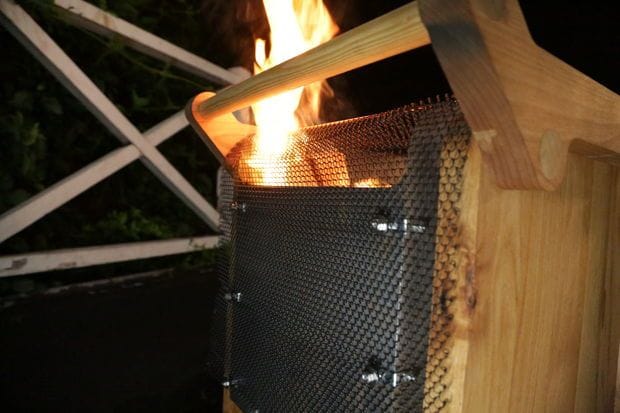

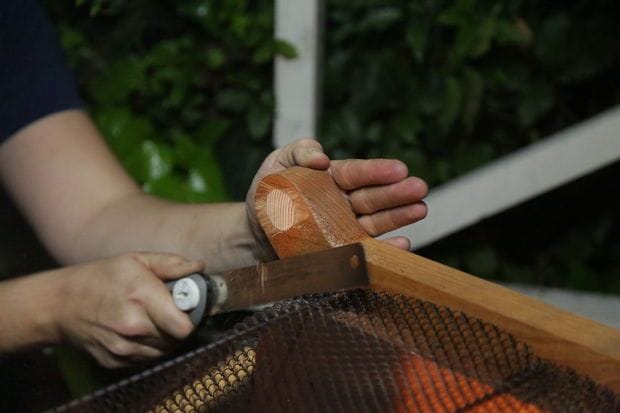

Отпиливает верхнюю ручку.



Вот теперь все в порядке.
