    Скейтборд с электроприводом

    Скейтборд с электроприводом

    Как говорится в современной русской пословице "Готовь ледянку летом, а скейтборд зимой". Вот изготовлением скейтборда мы и займемся, под руководством мастера-самодельщика, в этой статье.

    Инструменты и материалы:
    -АКБ 14,8 В 5500 мАч;
    -Мотор;
    -Кронштейн;
    -Пульт управление;
    -Контроллер;
    -Шкурка (покрытие);
    -Подвес;
    -Колеса;
    -Подшипники;
    -Фанера;
    -Монтажная коробка;
    -Линейка;
    -Карандаш;
    -Ленточная пила;
    -Струбцины;
    -Напильник;
    -Фрезер;
    -Наждачная бумага;
    -Сверлильный станок;
    -Лак;
    -Нож;
    -Паяльник;
    -Термоусадочная трубка;
    -Фен;
    -3D-принтер;
    -Дрель;
    -Лобзик;
    -Клей;

    Шаг первый: дека

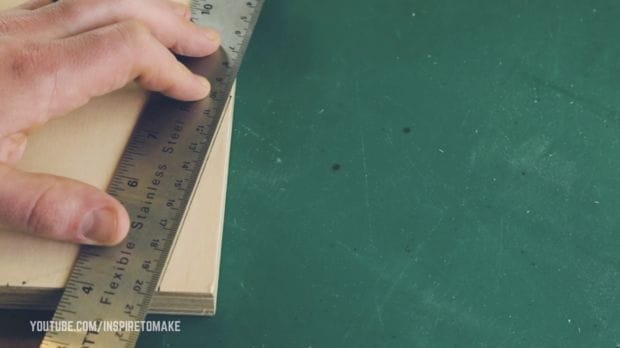

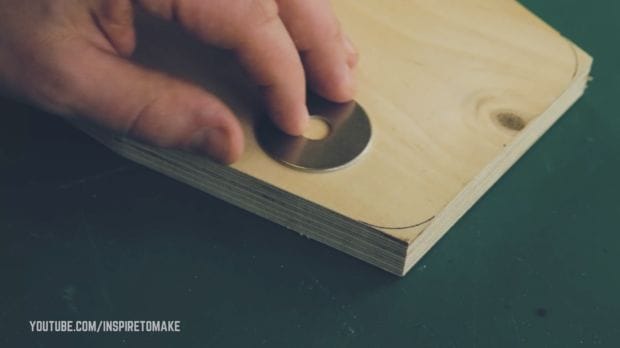

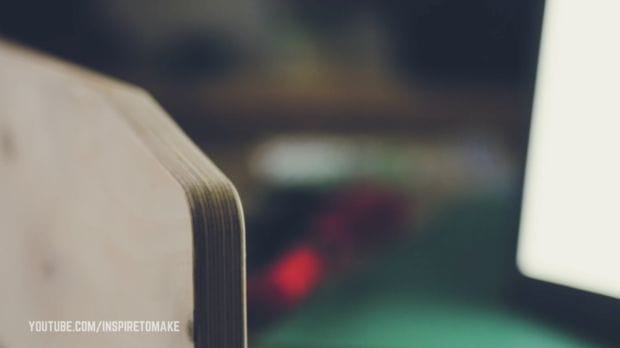

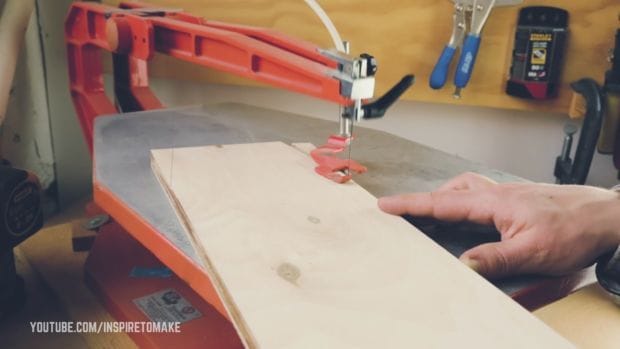

    Из березового фанерного листа, толщиной 1/2 дюйма (1,27 мм), вырезает деку. Обрабатывает торцевую часть.

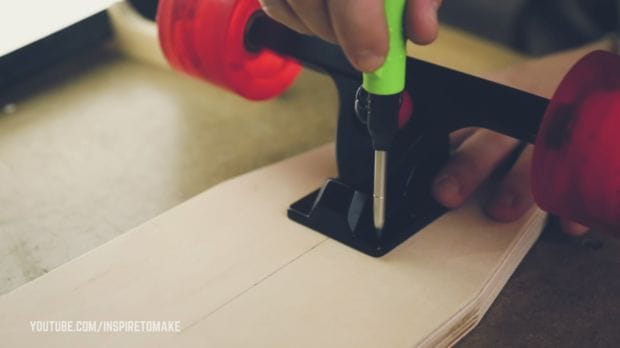

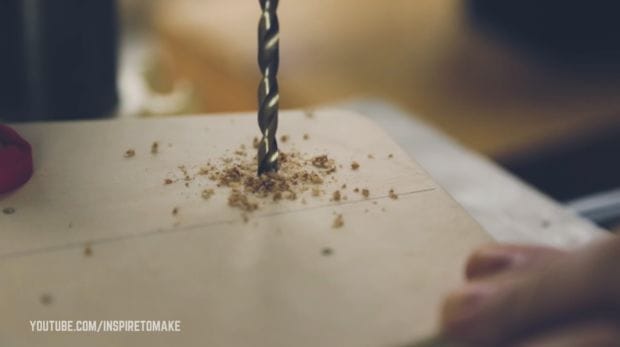

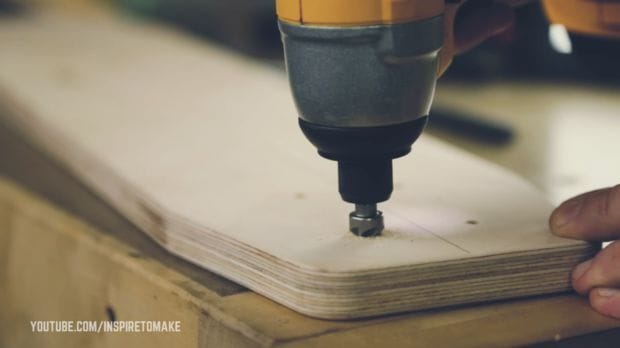

    Сверлит отверстия для подвеса.

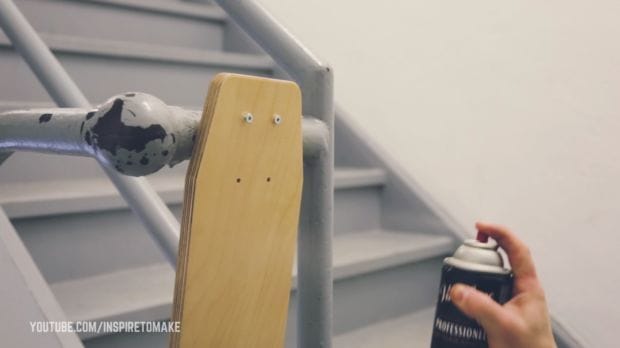

    Покрывает лаком.

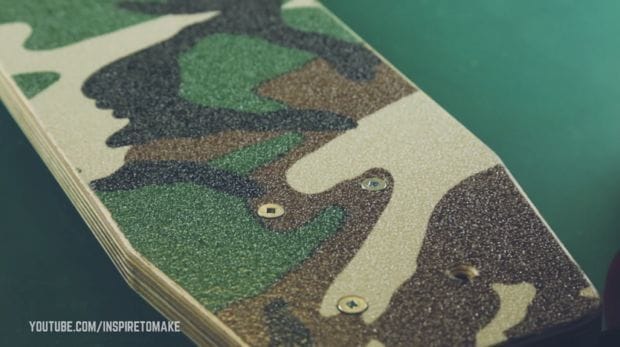

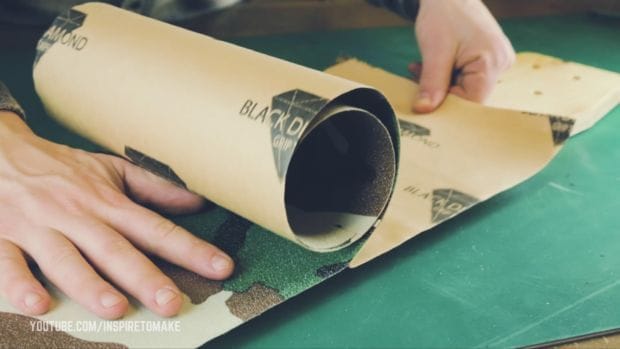

    Приклеивает на лицевую часть деки шкурку.



    Шаг второй: электроника

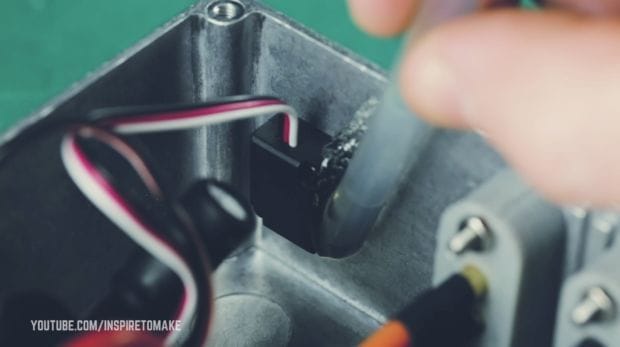

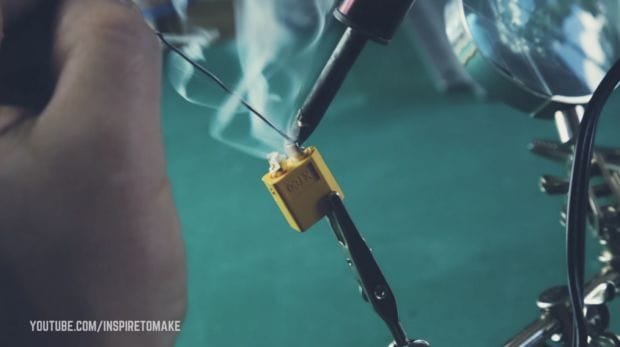

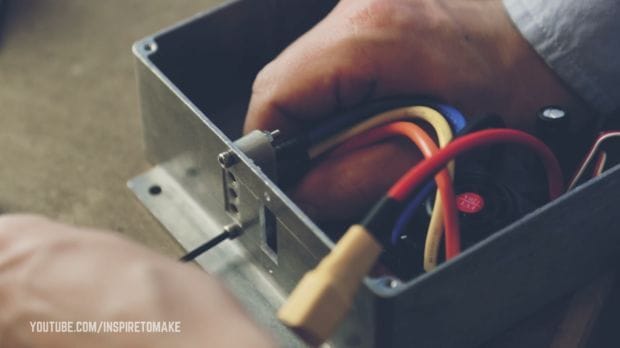

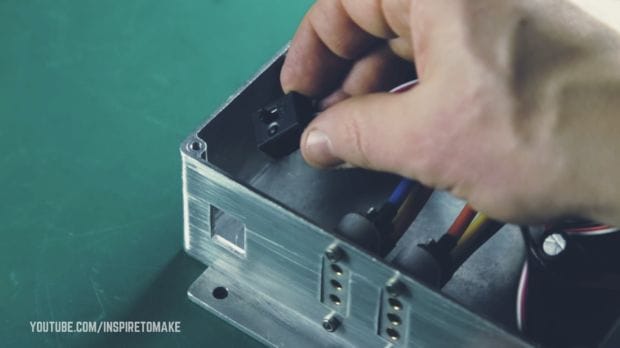

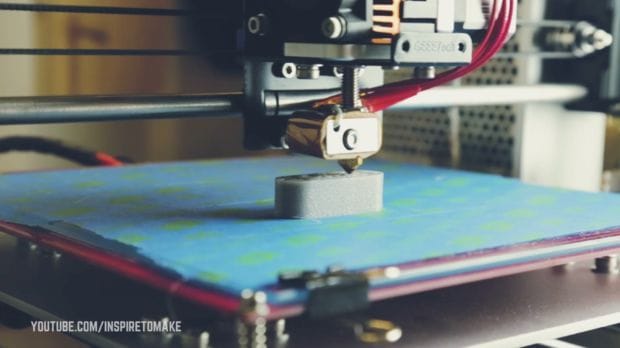

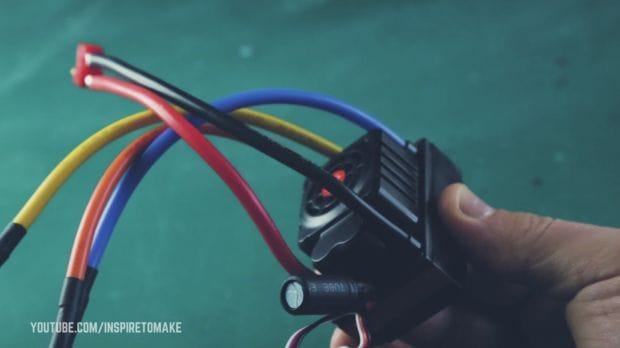

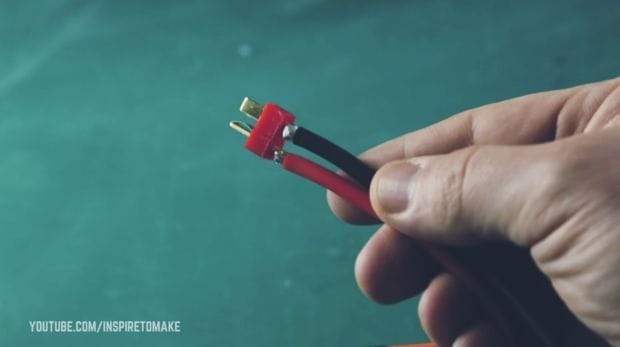

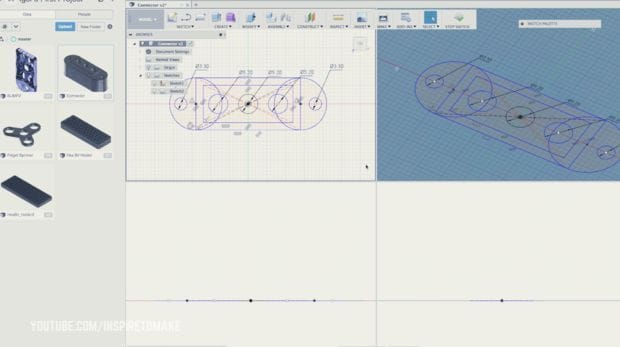

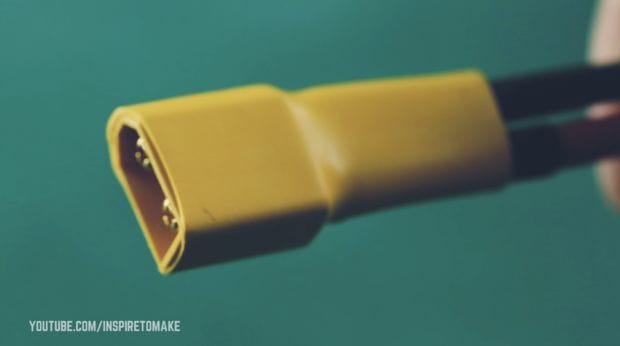

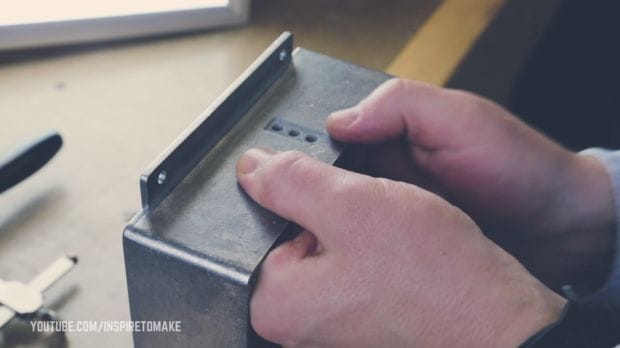

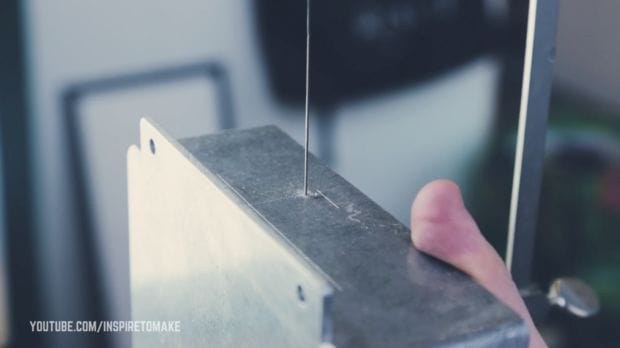

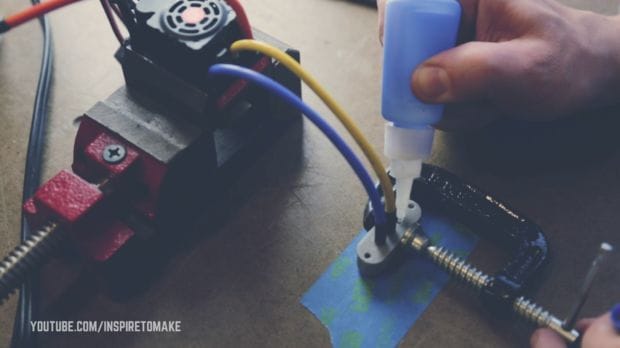

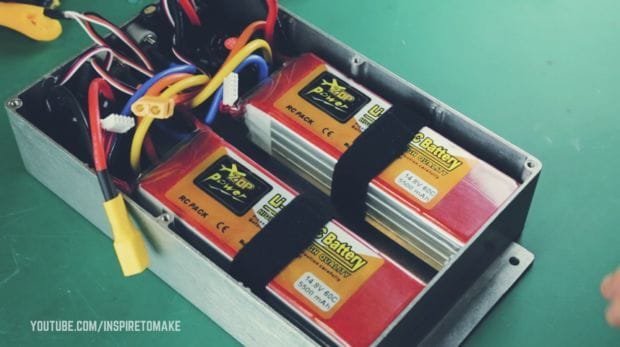

    Мастер заменил штатные разъемы контролера на XT60. На 3D-принтере напечатал монтажную колодку. В монтажной коробке выпилил под колодки отверстия. Установил колодки. Подключил по схеме: батарея- контроллер, контроллер-монтажная колодка (затем на двигатель), контроллер-приемник сигнала. Так же в цепь установил выключатель.













    Шаг третий: подвеска

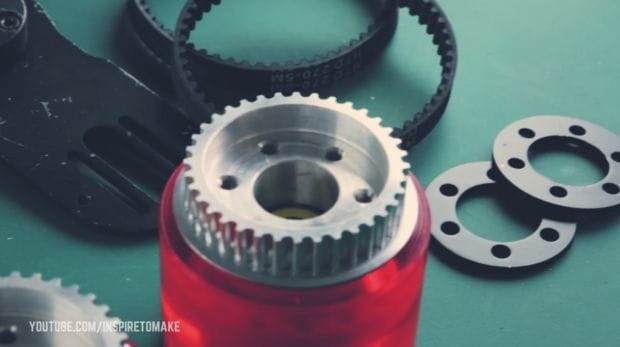

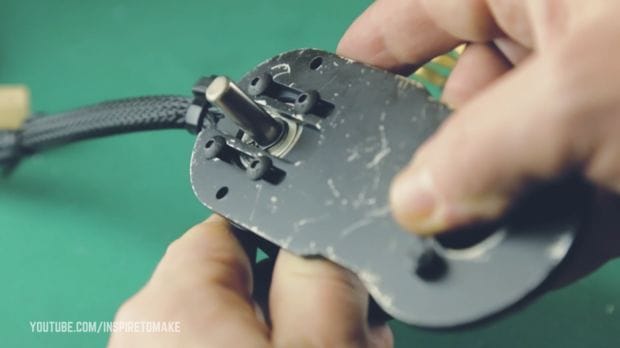

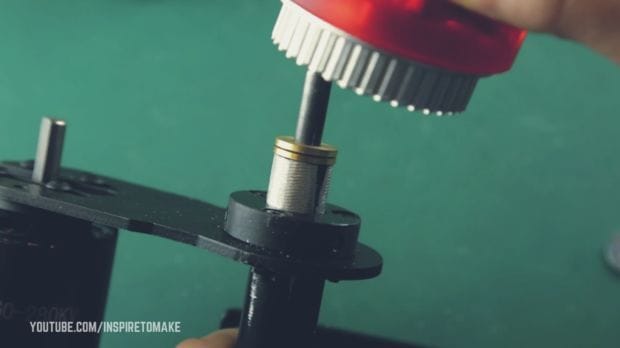

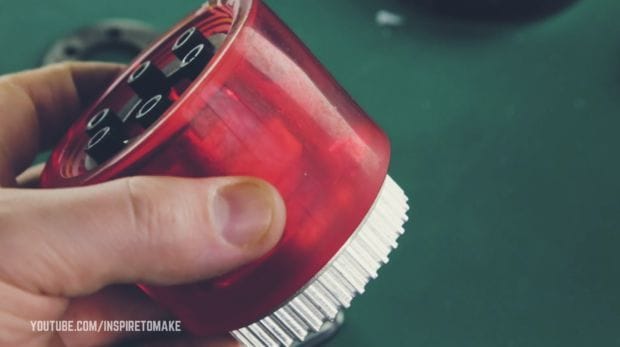

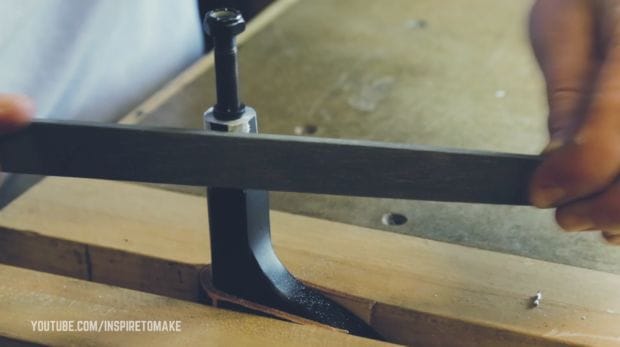

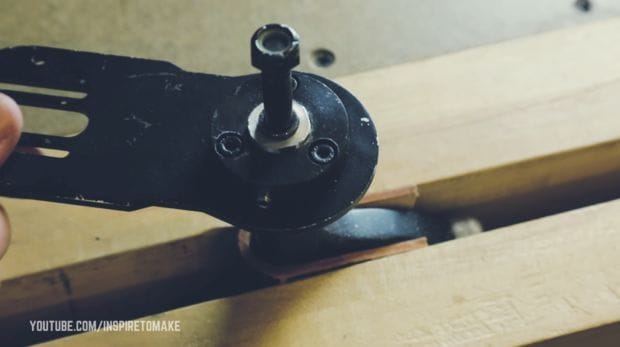

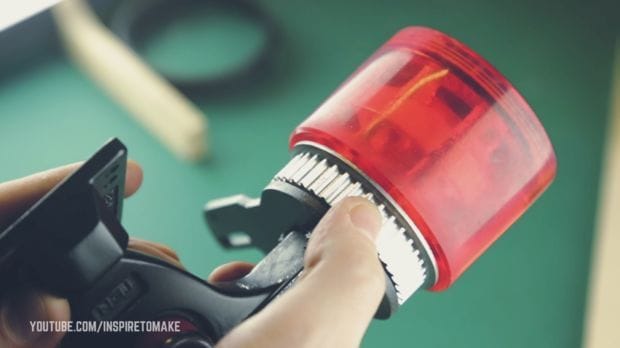

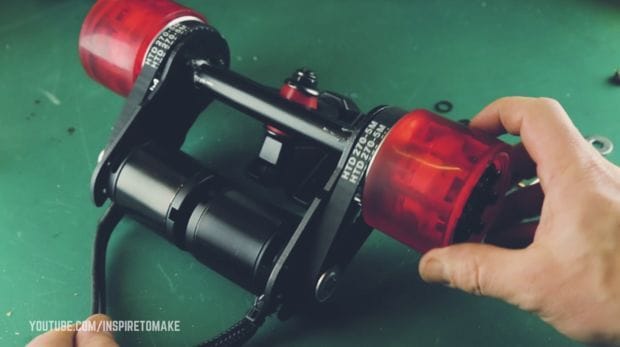

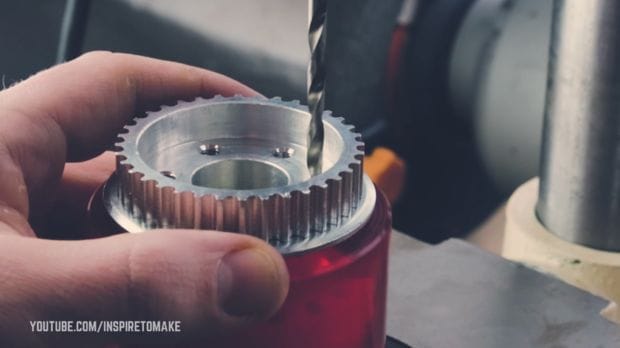

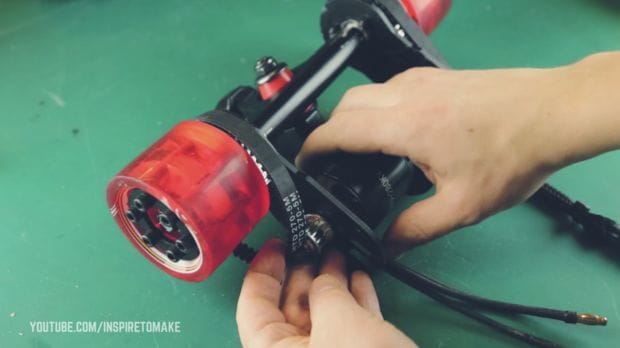

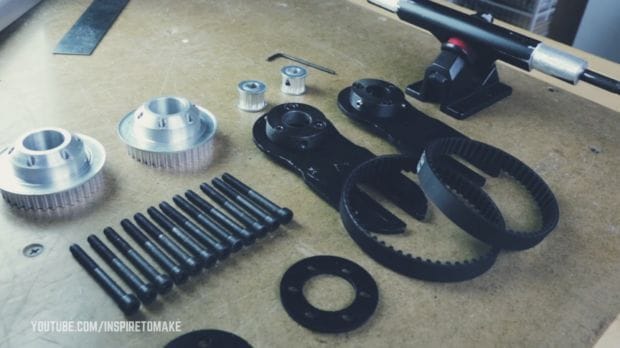

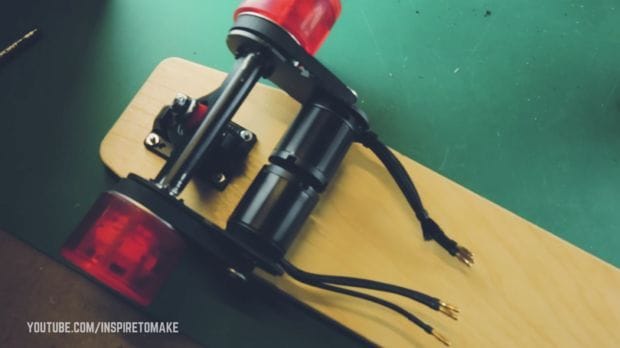

    Собирает подвеску. Устанавливает двигатели. Прикручивает колеса. Вращательное движение, от звездочки двигателя на колеса, предается через ремень.













    Шаг четвертый: окончательная сборка

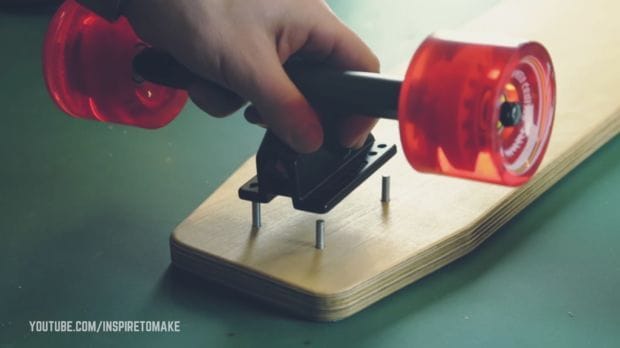

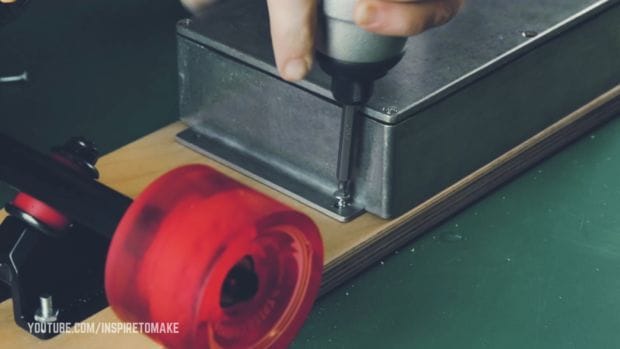

    Прикручивает подвеску к деке. Прикручивает монтажную коробку. Подсоединяет разъемы двигателей к колодкам.

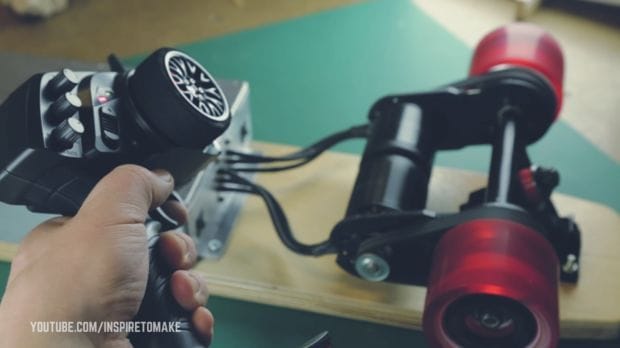

    Проверяет работу электро части.

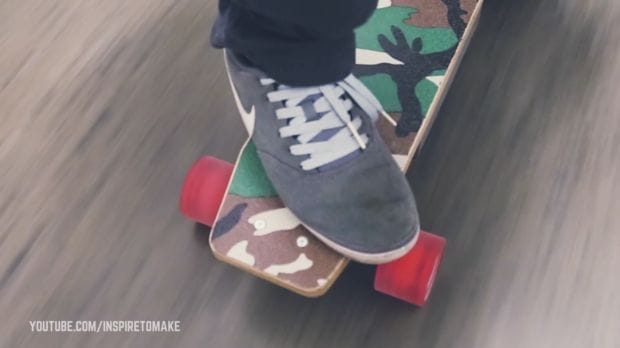

    Скейт с электроприводом готов.



    Так же можно ознакомится с этапами изготовления и испытан я скейта из видео.
