Вакуумно-формовочная устройство

Вакуумно-формовочная устройство

В этой статье рассмотрим, как сделать устройство для изготовления пластиковых форм. Так же рассмотрим способ изготовления формы и пример её применения.

Инструменты и материалы:
-МДФ;
-Рейка;
-Линейка;
-Карандаш;
-Угольник;
-Циркулярная пила;
-Клей;
-Струбцина;
-Шуруповёрт;
-Коронка;
-Электролобзик;
-Канцелярские зажимы;
-Пленка для вакуумной формовки;
-Духовой шкаф;
-Пылесос;

Шаг первый: ящик

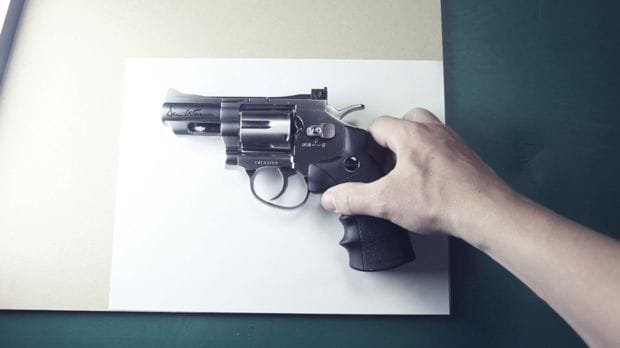

Мастеру нужно было сделать форму револьвера. По размеру револьвер не выходит за лист бумаги А4. Ящик тоже, по размеру, будет формата А4.

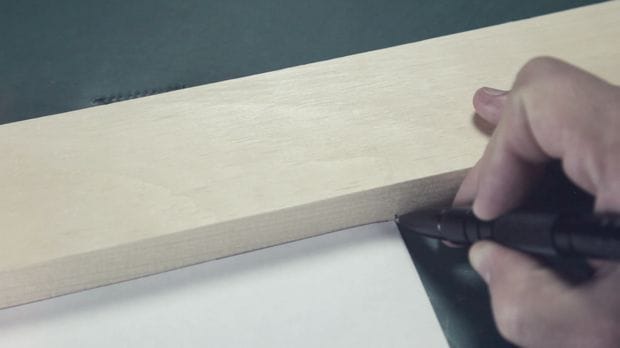

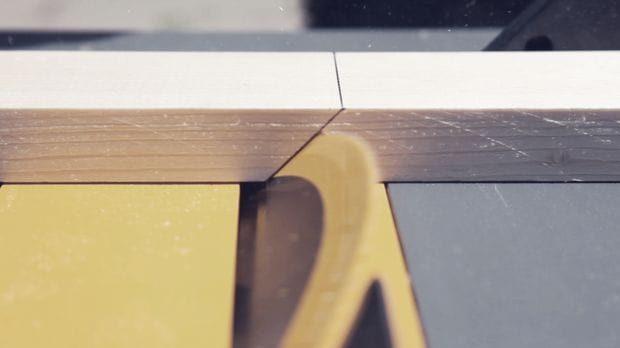

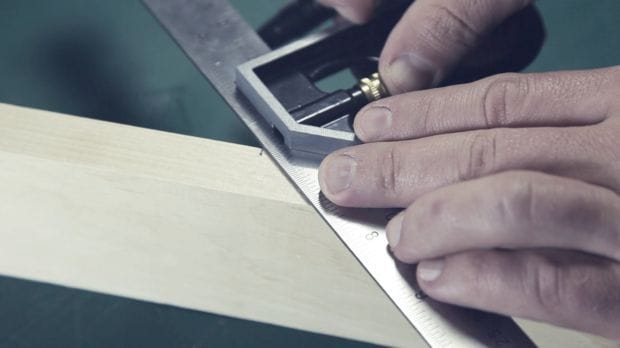

Отрезает рейку по размеру.

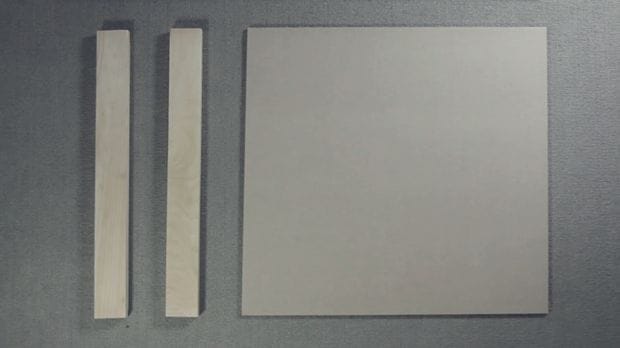

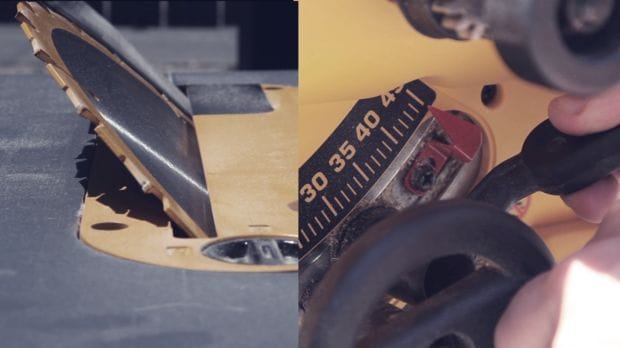

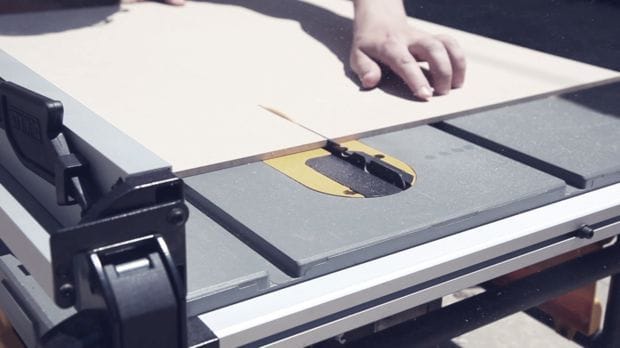

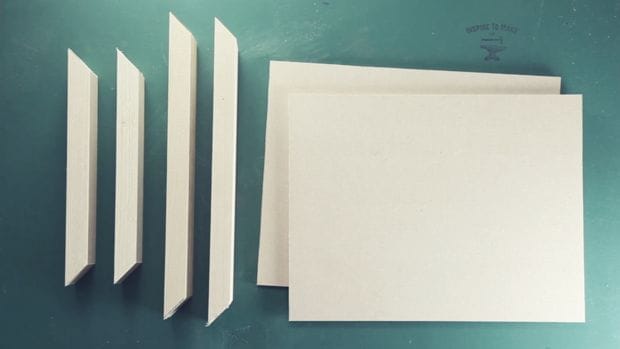

Из МДФ вырезает две стенки ящика.

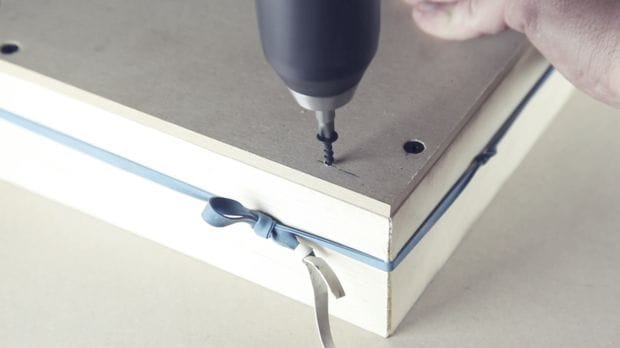

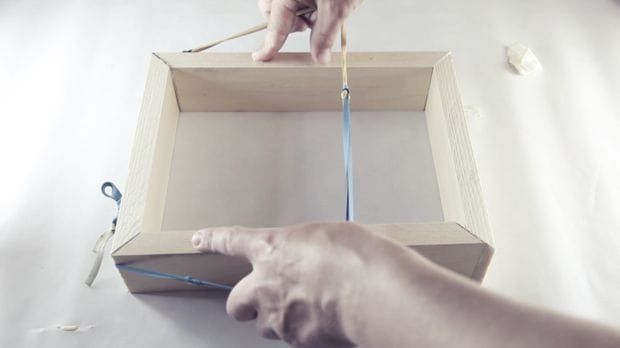

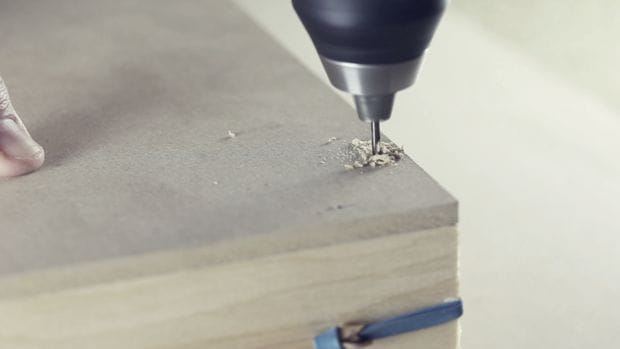

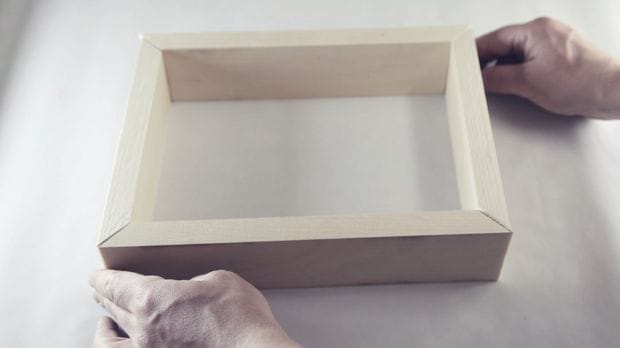

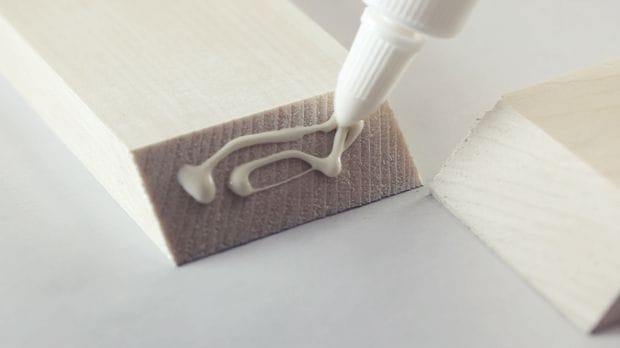

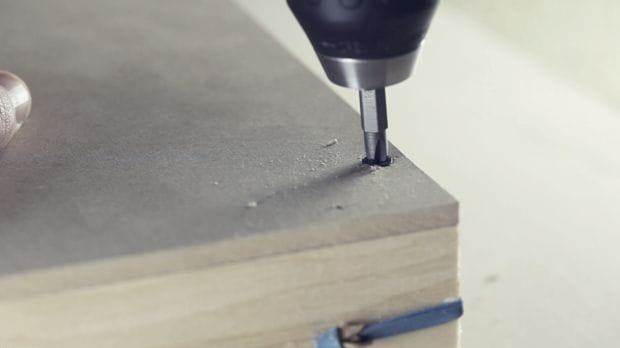

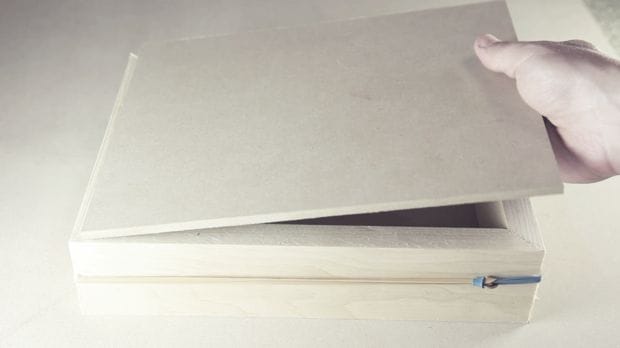

Склеивает рамку. Прикручивает к рамке один лист.

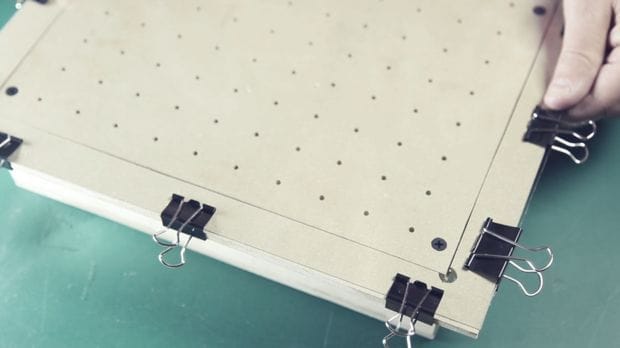

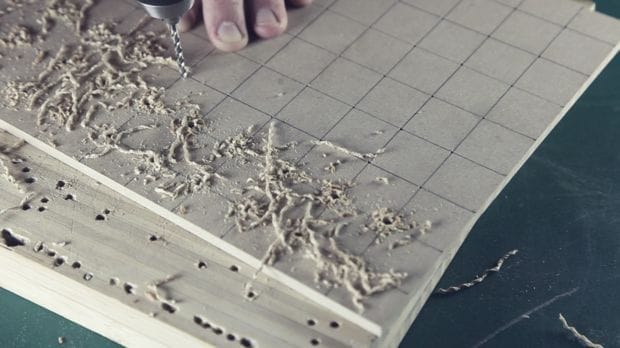

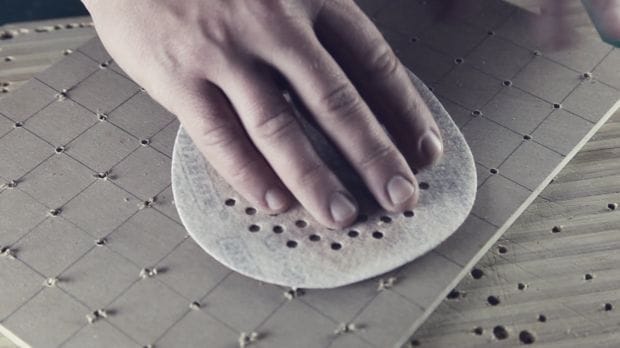

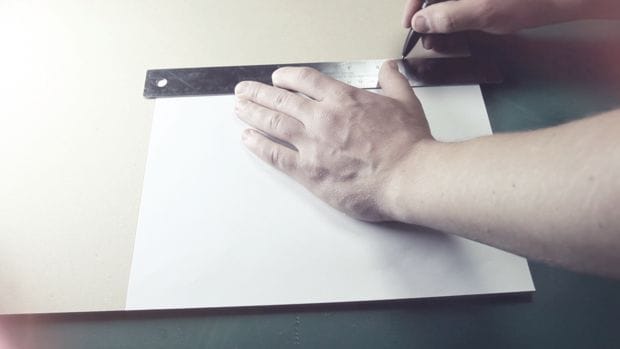

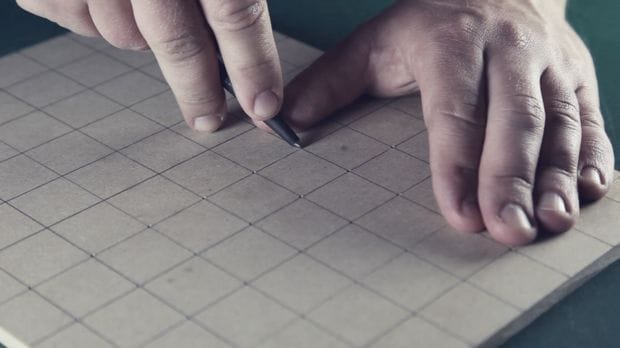

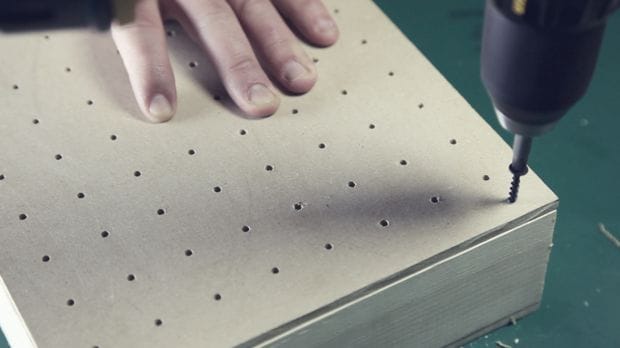

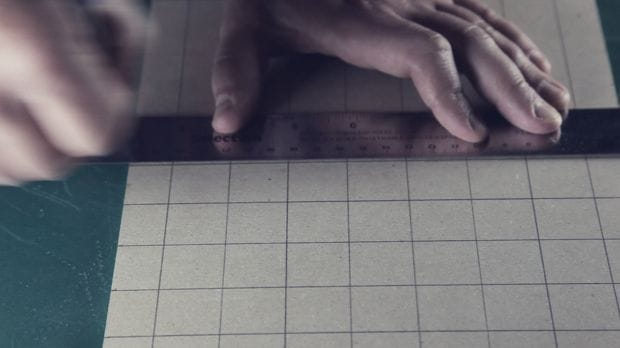

На втором листе чертит сетку. Сверлит отверстия в местах пересечения линий. Прикручивает лист к другой стороне ящика.

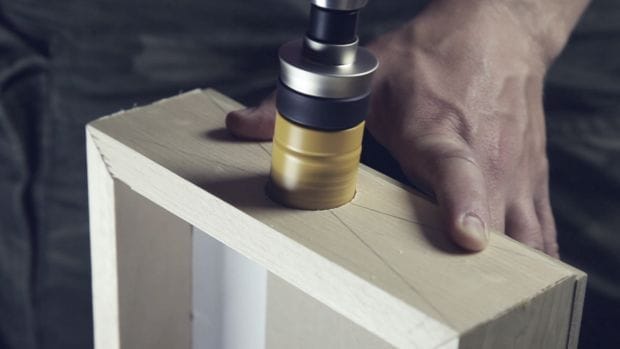

В боковой стенки ящика вырезает отверстие по диаметру трубы пылесоса.

Шаг второй: рамка

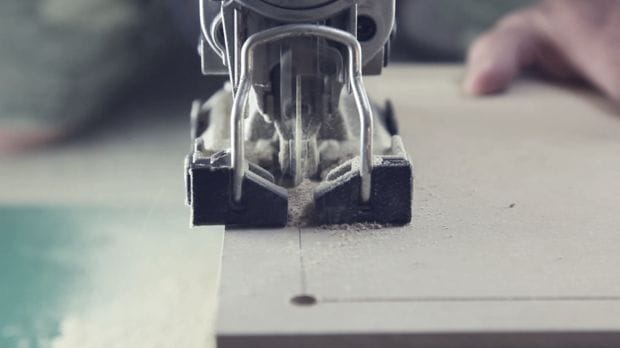

Вырезает рамку. Рамка должна плотно одеваться на ящик.

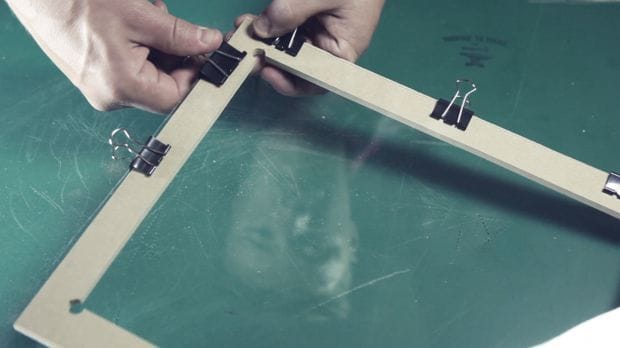

Натягивает на рамку пленку. Закрепляет ее зажимами. Примеряет на ящик.


Шаг третий: изготовление формы

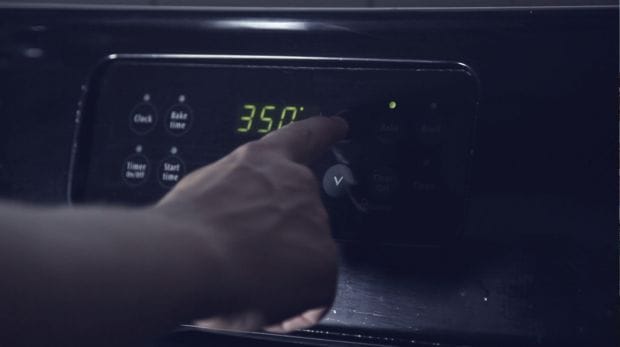

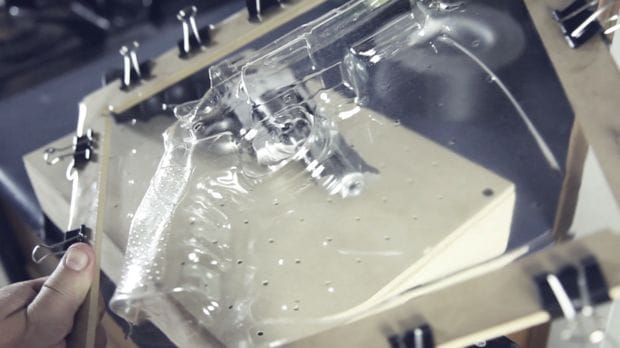

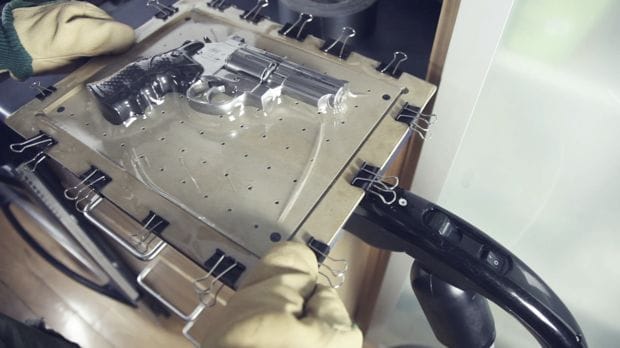

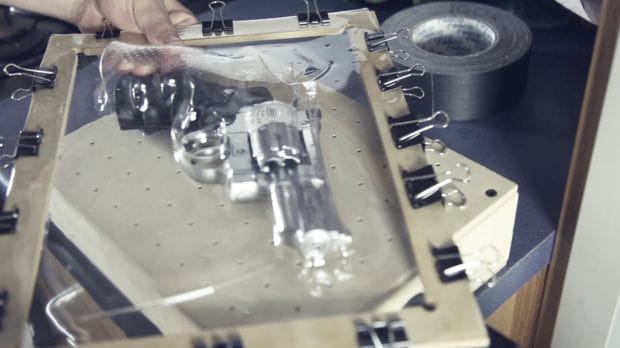

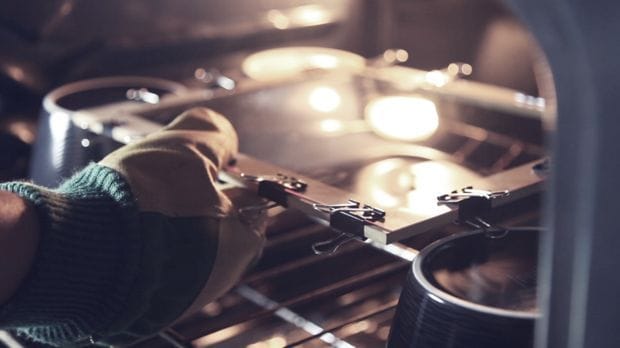

Для формы мастер использовал пищевую ПЭТ-пленку 0, 5 мм. В духовку устанавливает четыре керамические чашки. На них будет опираться углы рамки. Разогревает духовку до 170-180 °C. Устанавливает рамку на 1-2 минуты. Устанавливает в отверстие ящика трубу пылесоса. Включает пылесос. На решетку ящика кладет револьвер. Как только пленка разогреется и опустится ниже рамки на 5-7 см вынимает рамку и одевает на ящик. Через несколько секунд форма готова.






Шаг четвертый: шоколадный пистолет

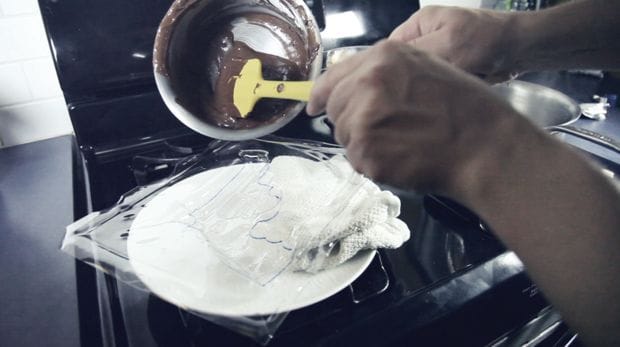

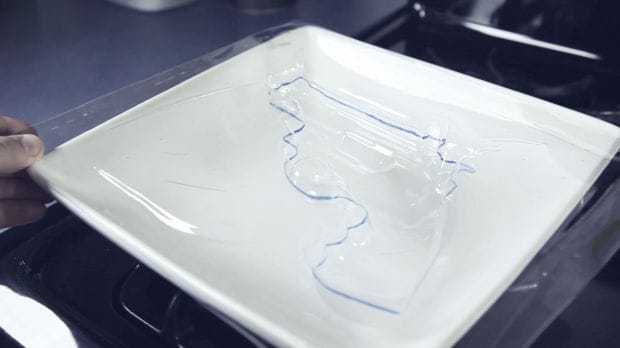

Теперь можно использовать форму по назначению. Растапливает шоколад на водяной бане и выливает в форму. Затем помещает форму в холодильник.





Процесс создания вакумно-формовочного устройства можно посмотреть на видео.
