Мини вытяжка для пайки + угольный фильтр

Мини вытяжка для пайки + угольный фильтр

Привет самоделкины. В данной статье я попытаюсь, как можно подробнее описать, как сделать компактную вытяжку для пайки.
Наверное, каждый технарь и самоделкин знаком с таково рода не приятной проблемой как пары канифоли при пайки, особенно это не приятно вашим сожителям и родственникам которые проживают вместе с вами. Помимо того что неприятно пахнет это и ещё довольно вредно и дышать парами канифоли в помещение очень вредно. И в данной статье попробуем хоть и частично, но решить эту проблему.

Главная особенность данной самоделки, что повторить её сможет каждый абсолютно каждый. Данная самоделка изготовлена из деталей, которые точно есть у каждого дома.

Все подобные мини вытяжки, сделаны одинаково, но главною особенность статьи является изготовления фильтра для вытяжки.

Для изготовления данной самоделки понадобится:
1- Компьютерный кулер (желательно 2 штуки).
2- Губка или мочалка с жёсткой стороной.
3- Активированный уголь (медицинский).
4- Крахмал.
5- Пара болтов.
6- Шпилька м3
7- Гайки подходящего диаметра.
8- Защитные сетки для компьютерных кулеров.
9- Блок питания на 12 или 24 вольта
10- Разъём для блока питания.

Инструменты, которые, скорее всего, могут понадобится.
1- Паяльник.
2- Дрель.
3- Ножницы.
4- Ложка.
5- Канифоль.
6- Припой.

1- Не будем тянуть время и приступим к сборке не бес полезной самоделки, которая станет хорошей помощницей при пайки.
Начнём с самой основной и главною частью самоделки это угольный фильтр.

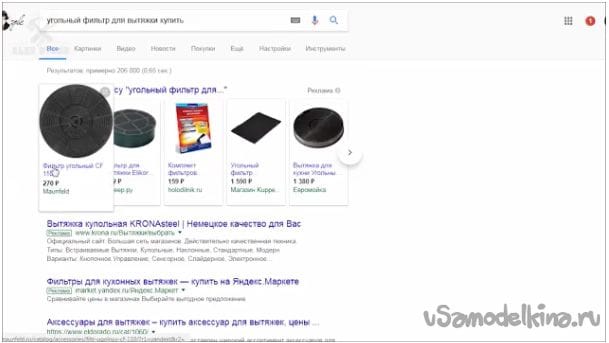

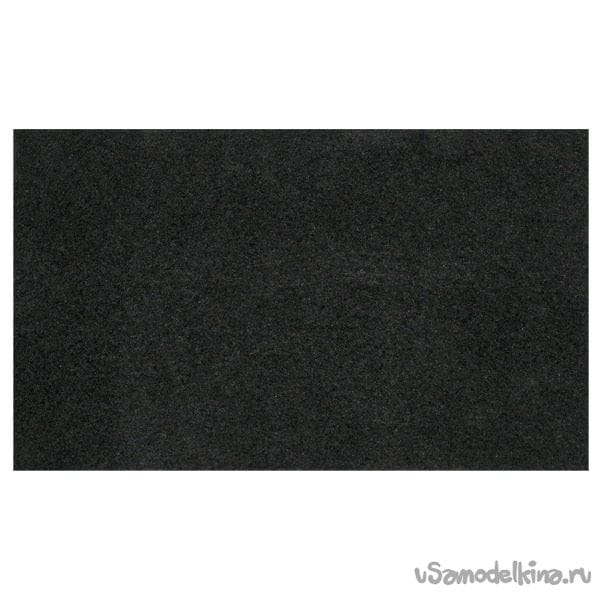

Его вы можете приобрести в любом магазине техники под названием «угольный фильтр для вытяжки», но он будет стоить немного дороже, да и не у каждого есть возможность сходить в магазин техники по многим причина ну на пример, если у вас вообще нет такого магазина.

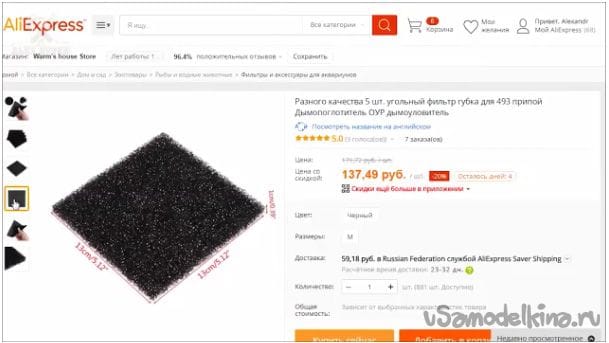

Тогда сразу на ум приходят различные интернет магазины, что тоже очень хороший вариант. Например, угольные фильтры можно приобрести у китайцев переходя по ссылке.


Но если нет времени ждать или вы не любитель интернет магазинов. То тогда следует изготовить угольный фильтр самостоятельно.

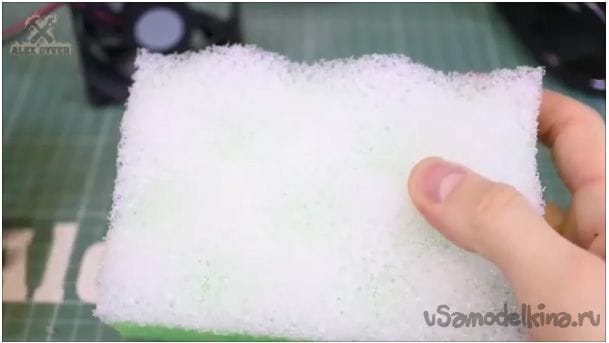

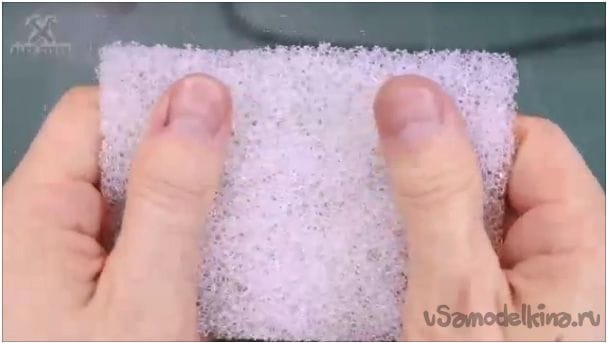

1- Для начала возьмём губку или мочалку с жёсткой стороной. Лучше взять мочалку, так как у жесткой её стороны плотность меньше чем у посудной губки.

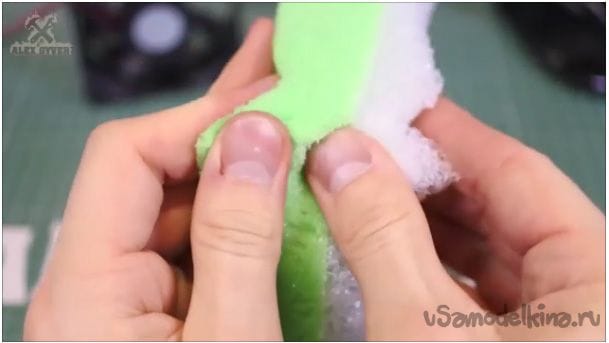

2- Возьмём и отделим жесткую её часть от основной. Во многих случаях отделить получится без особого труда, но не исключено что мочалки бывают разные и может получиться не с первого раза.

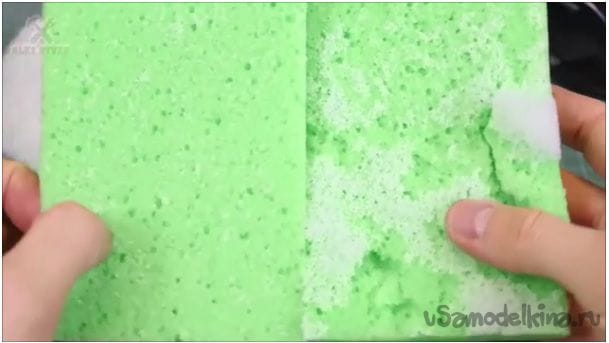

3- Должно получиться примерно, так как это изображено на левой части фото ниже.

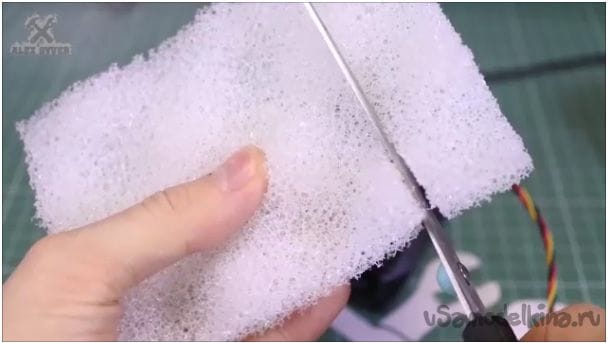

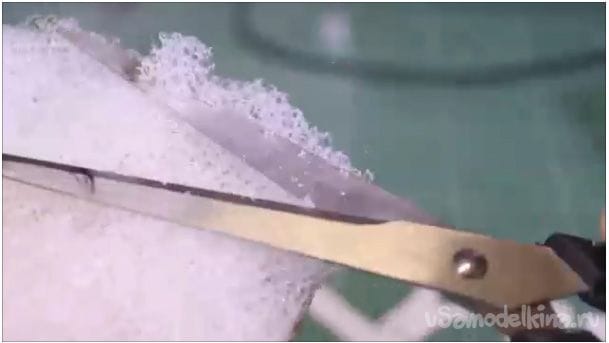

4- Возьмём жёсткую часть и вырежем её под размер компьютерного кулера.

5- Также нужно вырезать все пупырки под одну высоту так чтобы получился сплошной слой.

6- Такая заготовка должна получиться у вас.

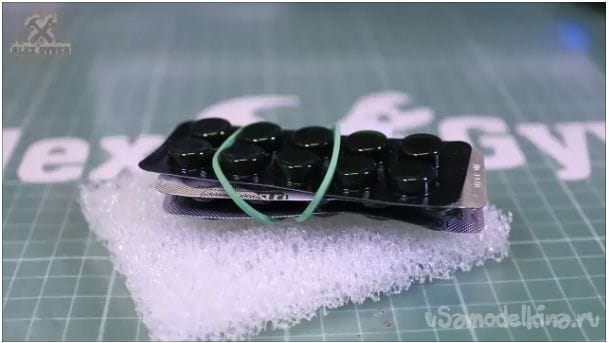

7- Далее понадобится активированный уголь, который наверняка есть у вас в аптечке, но желательно использовать берёзовый активированный уголь.

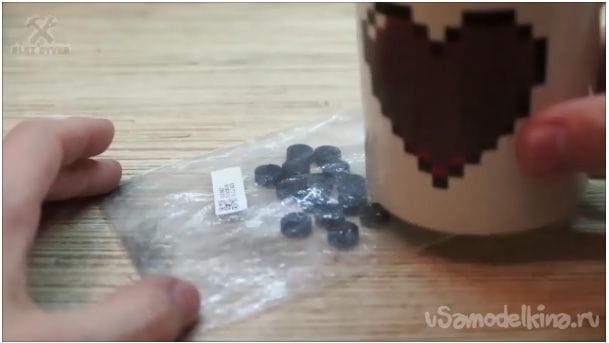

8- Возьмём сколько есть. И кладём его в пакет.

9- И при помощи стакана размельчаем до состояния порошка.

10- И затем понадобится ложечка крахмала для создания клейстера.

11- И нальём в стакан с крахмалом немного горячей воды и перемешаем.
12- Должна получиться жидкость похожая на клей для обоев, если не получилась, то поставьте на минуту в микроволновку.

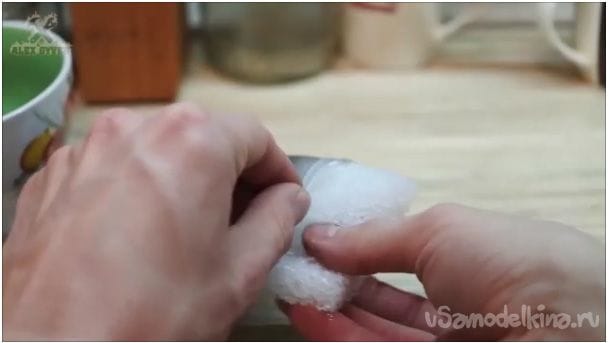

13- Пропитываем губку в крахмаленой жидкости.

14- И отжимаем лишнее как можно сильнее, но не совсем до сухого состояния.

15- Засовываем промоченную в крахмаленой жидкости губку в пакет с измельчённым активированным углём.

16- И начинаем активно и тщательно трясти.

17- После чего достаем поролоновую губку и кладем её на батарею и ждём до полного высыхания.

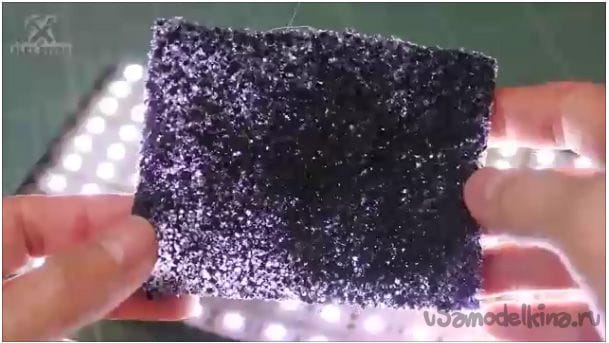

18- Примерно так получившийся угольный фильтр должен выглядеть на просвете.

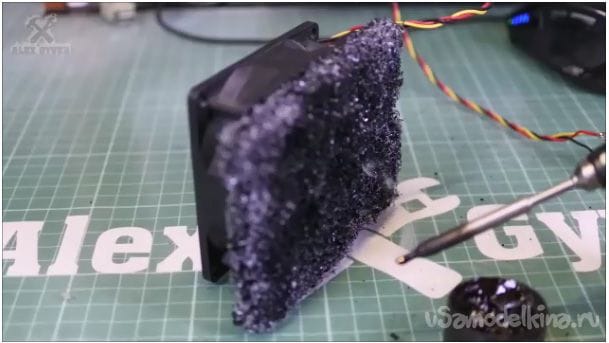

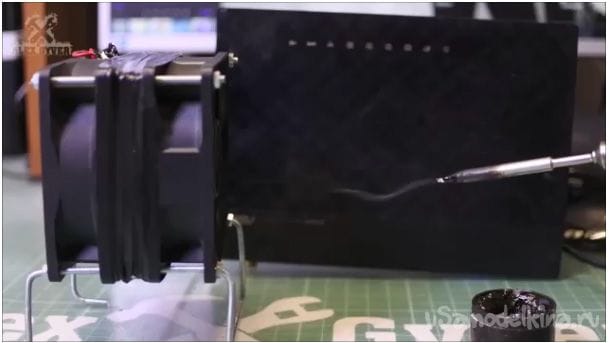

19- Проводим не большой тест угольного фильтра, прикладываем его к всасывающей стороне компьютерного кулера и включаем его. Видим что пары вплавляющей канифоли входят с одной стороны а с другой стороны нет , также стоит обратить внимание что едкие пары должные исчезнуть или просто будут менее заметны вашему обонянию.

20- После не большого испытания мы видим, что одного кулера для вытяжки не достаточно, поэтому нужен второй. Ну, так давайте, наконец, соберём эту примитивную конструкцию.

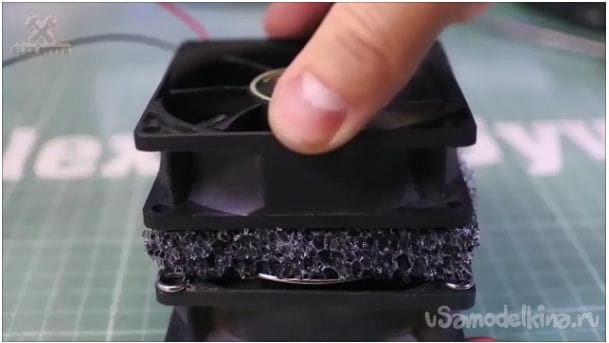

21- Нужно соединить в бутерброд два кулера и угольный фильтр.

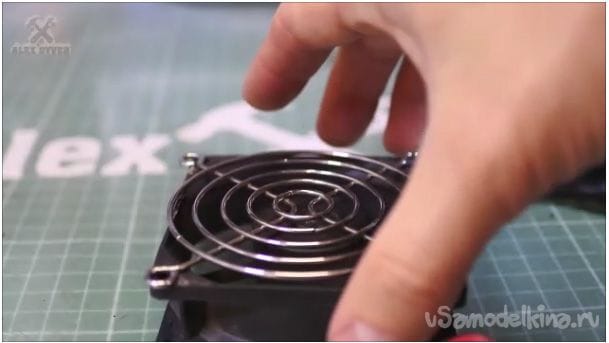

22- Возьмем первый вентилятор и приложим к нему защиту, для того чтобы фильтр не цеплял лопасти
вентилятора.

23- Далее приложим фильтр и второй компьютерный кулер.

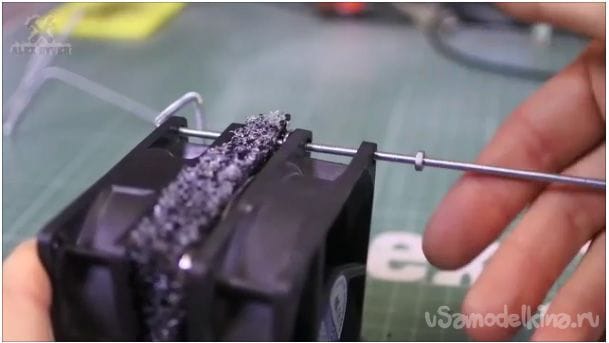

24- Просовываем насквозь крепёжного отверстия шпильку м3 предварительно изогнем примитивною ножку для
конструкции. Также стоит учесть, что гнуть шпильку стоит через что-то цилиндрическое, а иначе она будет лопаться

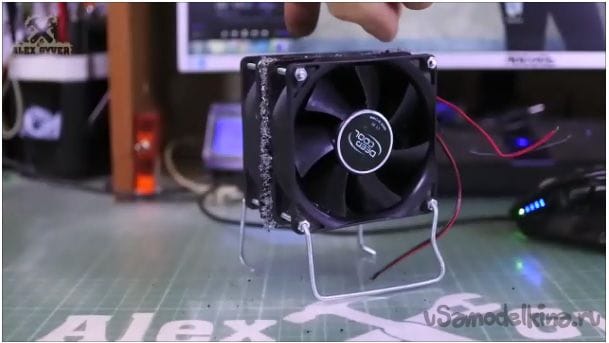

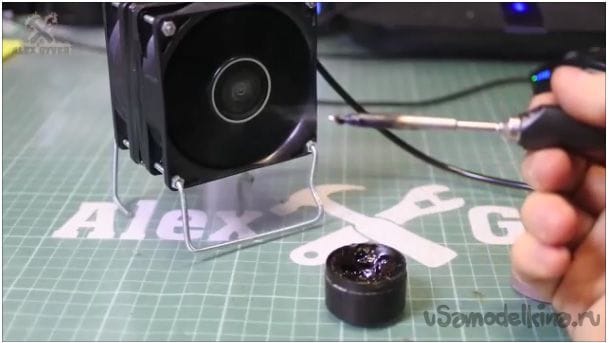

25- Примерно такая конструкция должна получиться у вас, такая как на фото ниже.

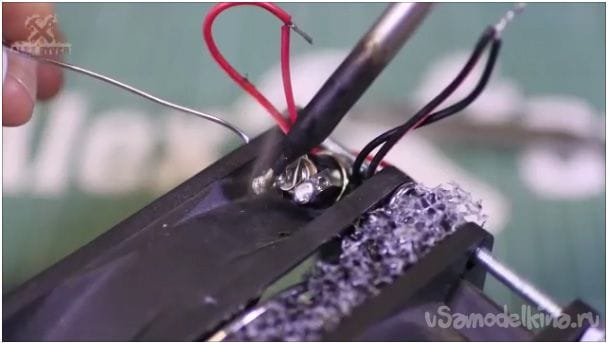

26- Вставляем разъём для блока питания и припаиваем параллельно соединённые вентиляторы к разъёму питания.

27- Подпитываться будем от не дорого китайского блока питания на 12 вольт.

28- Готово.

Все готово! Теперь у вас есть оригинальная, а самое главное из подручных и бытовых деталей вытяжка. Теперь вы наверняка забудете о едких запахах при пайки дома, и обезопасите себя и своих близких.

Также на заметку любителям по паять, паять следует в мастерской ну или в гараже, но все же если нет такой возможности, то тогда в хорошо проветриваемом помещении желательно не там где вы спите и соответственно используя данную вытяжку.

Надеюсь, что данная статья была полезна для вас и пригодится в быту, а также у вас есть прекрасная возможность посмотреть видео сборку данной самоделки.
