Релейная плата своими руками


Реле, используется для коммутации цепей переменного тока..., нагрузок переменного тока таких как лампы освещения, различные вентиляторы для работы в автоматическом режиме для снижения освещенности, повышения температуры и т. д.

Так же мы сталкиваемся с ситуациями, когда нам нужно управлять техникой дистанционно, используя смартфон или у нас есть датчик, который обнаруживает присутствие человека и включает свет ,вентилятор и выключает. Для управления этих устройств мы используем Релейную плату. Давайте сделаем такую релейную плату, которая может быть использована наряду с логическими схемами или микро-контроллерами, для обработки нагрузки переменного тока или высокого напряжения постоянного тока нагрузки..

Необходимые Детали
1. Реле 5/6 в
2. 2 резистора 1K
3. 1 1N4007 диод
4. 1 ВС548 транзистор или аналогичный
5. 1 3-контактный винтовой разъем
6. 1 MCT2E / 817 / 4N35 Оптрон

Теория и испытания макета

Реле-это электромагнитный переключатель. Изначально, когда нет входного сигнала, com (общий) и НЗ(нормально закрытый) подключены. На входной катушке при подаче напряжения создается магнитное поле и становится электромагнитом. Это магнитное поле притягивает к com-соединяется и формируется контакт между com и Но(нормально открытый).

Схема релейной платы

Схема оптопары, это только оптический изолятор ...в нем есть на одном конце ИК-светодиод и фототранзистор на другом конце. Когда ИК светодиод загорается, и свет попадает на базу фототранзистора, транзистор включается.
Сигнал от микроконтроллера или логической схемы поступает на ИК светодиод.. и включает его.
Эмиттер Фототранзистора подает на базу Т1 BC548 НПН транзистора через резистор 1K, следовательно получается конфигурация Дарлингтона, сейчас В1*В2+В1+В2 (В1-коэффициент усиления по току фототранзистора и В2-коэффициент усиления по току BC548).... Теперь, когда сигнальная линия является высокой, ИК светится, фототранзистор и BC548 и ток протекает через обмотку реле и питает ее.. потом контакт com переходит к контакту и, следовательно, com и Но замкнуты, ..когда сигнальная линия уменьшена com и Нз замкнуты..
D1 используется в качестве обратного диода. Схема работает некоторое время и затем отключается, накопленная энергия индукции сбрасывается, напряжение может дойти до 40-60 В, в течение очень короткого интервала и может повредить другие компоненты, используемый диод обеспечивает круговой путь для накопленной энергии и рассеивается в диоде, сохраняя компоненты в безопасности..

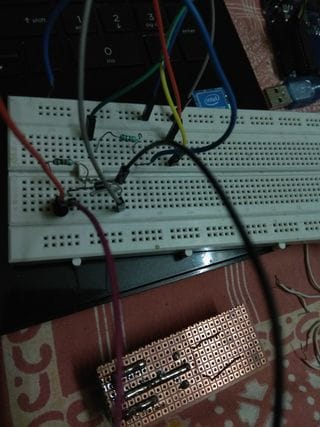

Собираем на макете и смотрим, при правильном подключении должно все работать...
Релейная плата своими руками

Теперь после тестирования платы переходим к пайке, смотрим на схему и начинаем осторожно паять. Будьте осторожны, так как мы имеем дело с высоким напряжением, поэтому одна ошибка может испортить все...внимательно наблюдайте за цепочками, с помощью увеличительного стекла и света. Проверьте себя с помощью тестера, чтобы найти Но и Нз, Общий.
Теперь проверьте ее под нагрузкой постоянного тока. После удачных испытаний вы можете перейти на нагрузки переменного тока.

Желаю удачных экспериментов!
Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
8 комментариев
  1. Иван_Похмельев
    Не хватает резистора между базой Т1 и "землёй".
    1. Nruter
      Зачем он там? Всё правильно нарисовано. Номинал 1К немного маловато будет, но пойдет.
  2. Nruter
    NO - это нормально открытый контакт, NC - нормально закрытый. На схеме нарисовано неправильно.
  3. Иван_Похмельев
    Цитата: Nruter
    Зачем он там?
    Для нормального закрытия T1: без резистора между базой и эмиттером некуда стекать обратному току перехода база-коллектор, поэтому он потечёт в переход база-эмиттер и будет открывать транзистор.
    1. Иван_Похмельев
      И плюс к вышенаписанному через этот резистор шунтируются утечка фототранзистора и внешние наводки. Нельзя у транзистора бросать базу висящей в воздухе!
  4. Борис Зимирев
    Не знаю, может и глупо с моей стороны, но нормальную работу реле может обеспечить любой выход ардуино. Току на ардуиновском выходе хватит даже на 2. И обе сможет держать во включенном положении одновременно. Если больше 2, то здесь можно прибегнуть к помощи транзистора. На 1 "релюшку" 1 транзистор, и так можно продолжать, пока на ардуино пины не закончатся. Таким образом мне удавалось включать 7 реле. По такой схеме можно управлять реле и на 12, 24, 42 вольта.
    1. Pronin
      И да, несколько неумно. Выход у Ардуины - это выход контроллера АТmega328. Ток выхода <40мА.
      У простого (малогабаритного) реле на 5в ток ~ 50...60 мА. И еще индуктивность у электромагн.реле приличная.
      Суммарный ток по питанию у контроллера ~ 200мА. Поэтому много на выходы (низкоомной Rн) подключить не получится. Сгорит кристал.
    2. Иван_Похмельев
      Здесь смысл в гальванической развязке.
