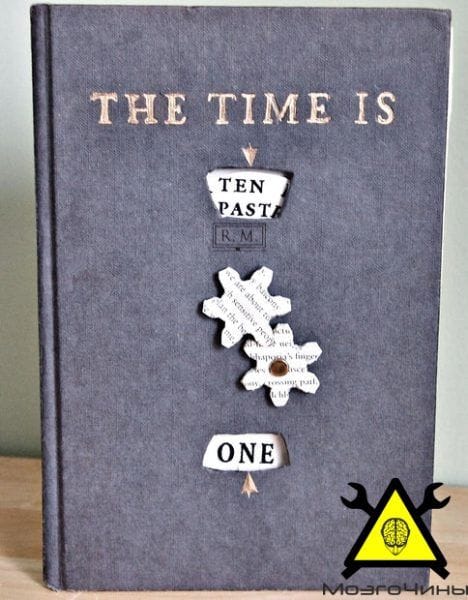

Настольные часы библиотекаря своими руками

Приветствую вас дорогие читатели! Сегодня я вам расскажу как автор данной самоделки сделал отличный подарок, часы.


Часть 1: Нужные принадлежности и детали.

Детали:
-Книжка(желательно с твердой основой)
-Механизм из часов
-Бумага или картон
-Замок для шкатулок
-Золотая краска
-Трубочка из под коктейля



Принадлежности:
-Концелярский скальпель
-Ножницы
-Плоскогубцы
-Кисточка
-Канцелярия(циркуль и линейка)
-3 вида клея(ПВА,супер и карандаш)
-Карандаш для письма
-Зажимы
-Изолента

Ещё по словам можно воспользоваться пробойником, но не обязательно.


Шаблоны

Часть 2: Место часового механизма.


Сначало автор измерил толщину часового механизма и подсчитал число страниц в книге, которые в дальнейшем вырезает. Далее он разворачивает книгу и ищет середину страницы. Потом обводит механизм часов по уровню центра который нашёл недавно.


Теперь он с помощью ножа вырезает отверстия. После вырезания надо убедиться хорошо ли входит часовой механизм. Далее автор удаляет часы и склеивает страницы книги вместе. Для дальнейшей отличной работы часов и для лёгкой замены батареи автор не склеивает последнюю страницу.


Сохраняем нарезанные квадраты для следующего шага.

Часть 3: Зазор под вал.


Для лёгкой установки механизма и для лёгкой закрытия после установления книги, автор отрывает несколько страниц с оставшейся несклеяной половины. Оставляем несколько страниц перед лицевой политуркой и вырезаем в них маленькие кружки, которые нужны для прохождения вала. Далее автор прикрутил гайку для закрепления.




Часть 4:


Чтобы не заморачиваться автор склеил рваные странички, и далее отрезал пару полос по 25-40мм. Затем он помещает их вдоль верха и низа книжки. Они будут использоваться, как прокладки. По словам автора, дальше лучше убедиться в достатке места для циферблата. Клеим и прикрепляем полосы тисками, чтобы держать конструкцию до полного высыхания. В итоге лицевая палитурка будет опираться на полосы, а не на часы.



Часть 5:Делаем шестерёнки.


Автор за квадратов вырезал 50 кружков длиной примерно 40мм. Делим кружки на 2 столбика и соединяем их. Далее вырезаем шестерни канцелярским ножом.


В первом комплекте шестерёнки имеют квадратную форму зуба, а во втором более сложнее.

Настольные часы библиотекаря своими руками


Часть 6: 1 шестерня.



Отмечаем середину шестерни. 1 шестерня крепится к стрелке для секунд. Удаляем её и оставляем только штифт. Далее автор шлифует верхнюю часть наждачной бумагой и так же эту же часть застёгиваемого механизма . Клеим застёгиваемый механизм к штифту. После высыхания клея автор раскрывает застёжку и её лепестки клеит к шестерне, зная, что штифт располагается в шестерне. Потом он обрезал ненужные части, которые мешают работе шестерне, с помощью кусачек.




Часть 7 : 2 шестерня.


Теперь автор сверлил отверстия в середине 2 шестерни, больших размеров, чтобы застёгеваимый механизм легко помещалась в это отверстие. Далее автор отрезает маленький кусочек трубочки из под коктейля, чтобы убрать разницу в размерах высоты между шестернями. Потом автор установил механизм сквозь отверстие в шестерне, добавил кусочек трубочки и раскрыл лепестки механизма. Обрезаем лепестки, которые мешаются работе шестерне, при помощи кусачек.



Часть 8: Часовая и минутная.


Первым делом автор распечатал шаблон. Затем вырезал круги и опять вырезал. Далее он приклеил шаблоны к картонке. Потом он сделал дырки в середине кругов. Часовой ставим на нижний а минутный на верхний валы. Отверстия должны быть очень плотными, чтобы кружки крутились вместе с валом.




Часть 9: Смотровое окно.



Для правильного расположения окна автор сначало сделал разметку под месторасположение вала по отношению к крышке. для этого автор нанес немного графита на вал и плотно закрыл крышкой. Далее сопаставляем центральные отверстия в круге по минутам и проводим отрезок по внешнему краю окна. С помощью циркуля автор измерил длину между дыркой в круге по минутам и нижней частью текста. С помощью этого расстояния он нарисовал полукруг чуть пониже отметки, которую недавно сделал. Ширина окна равна ширине текста. Такую же операцию потом автор проделал и с кругом для часов.




Часть 10: Вырез в палитре.


С помощью специального скальпеля, с осторожностью прорезаем окно для просмотра. При касании скальпелем ткани надо остановиться. Часть ткани трогать нежелательно, чтобы потом можно было обмотать его снаружи внутренней стороны раствора. Далее автор разрезал тканевую прослойку, завернул её и добавил немного клея, чтобы всё держалось очень крепко.



Часть 11: Даём название книжке


Для начала автор распечатал текст(шрифт был такой же как и в книге), под минуты и часы. Далее автор приклеил его на торец крышки и продавил буквы шариковой ручкой, которая была без чернил. После этого он удалил бумагу и расписал буквы краской цвета золота. Далее желательно, чтобы у вас была тонкая кисточка. Под конец ставим всё высыхать.




Часть 12: Указатели

Тут автор создал пару стрелок, которые нужны для времени. Для этого он нарисовал их на бумаге и покрасил под цвет золота. Далее вырезал и прикрепил их на передний план.



Часть 13: Размещение 1 и 2 шестерёнки.


Тут автор сверлит раствор в книге под штифт 1 шестерёнки, чтобы прикрепить всё к часовому механизму. Раствор должен быть приличных размеров и не мешать продвижению штифта. Для этого мы воспользуемся меткой из части 9.


Для размещения первой шестерёнки автор поместил штифт в часовой механизм через раствор из части 12. Ну а чтобы разместить вторую шестерню он воспользовался изолентой, которую прилепил на лепестки механизма. Всё должно быть довольно точно для вращения 1 и 2 шестерни.

Спасибо огромное за прочтение данной статьи, я вам очень благодарен. надеюсь она вам очень поможет!
