Угловая струбцина своим руками

Приспособление для сварки или угловая струбцина своим руками.
Всем доброго времени. Сегодня я хочу рассказать, как один парень собрал своими руками, очень необходимое приспособление в помощь сварщику. А называется эта приспособа угольная струбцина.

Сама струбцина будет состоять из нескольких деталей которые в конце будут собраны воедино. И так для изготовления первой детали автор взял кусок листового металла размеры 4 мм., 200 мм., 310 мм. И два куска профильной трубы 20 на 40 и длинной 200 мм.


Положив трубу на лист под углом 90 градусов, автор приварил трубу с наружной стороны.




Перевернув деталь проварил во всех доступных местах.


После сварки он отрежет углы, на этой детали они лишние, а для изготовления второй детали будут в самый раз.


Затем он возьмёт эти отрезанные уголки и пару кусков профильной трубы 20 на 40 длина 140 мм и изготовит вторую деталь.


Уложив куски трубы во внутрь первой детали таким образом, он возьмёт уголки и вложив их в середину приварит к трубе, один снизу, а второй сверху.






Далее автор приступил к изготовлению третьей детали. Для этого он взял ещё кусок профильной трубы 20 на 40 длинной 150 мм и отметив на ней середину, сделал сквозное отверстие диаметром 10 мм.




Далее он взял болт и две гайки одну из гаек автор накрутил на болт, затем одел на болт трубу и плотно прижав второй гайкой.





Приварил гайки к трубе в этом положении.





После сварки болт должен свободно выкрутиться.

Далее автор приготовил кусок полдюймовой трубы такой длинны, чтобы она заходила между уголками, второй детали с небольшим люфтом.


А также взял кусок профильной трубы 25 на 25 срезав с неё одну стенку, отрезал её такой же длинны, как и кусок полдюймовой трубы.






В центре этой заготовки, автор сделал отверстие 10 мм.



Затем взял шпильку М 10, накрутил на неё гайку, одел раннее приготовленную П-образную заготовку и накрутил вторую гайку с небольшим зазором, так чтобы заготовка могла вращаться на шпильке.





И приварил гайки к шпильке.

Затем кусок полдюймовой трубы автор приварит к П-образной заготовке, как показано на фото ниже.



Затем в уголках второй детали он сделает отверстия.




Теперь автор вторую и третью детали соединит с помощью стального пальца и обварит его.



Далее профильную трубы с гайками оденет на шпильку и приварит её к первой детали. Вот так.




Такая вот получилась у автора струбцина.

Так же для удобства, автор укоротил шпильку и приварил на край гайку.

Ну и как обычно тест новоиспечённого инструмента.

Две заготовки обрезанные под углом 45 градусов.



Можно регулировать зазор свариваемых деталей.






Всем спасибо и до новой встречи.

Видео самодельной струбцины:

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

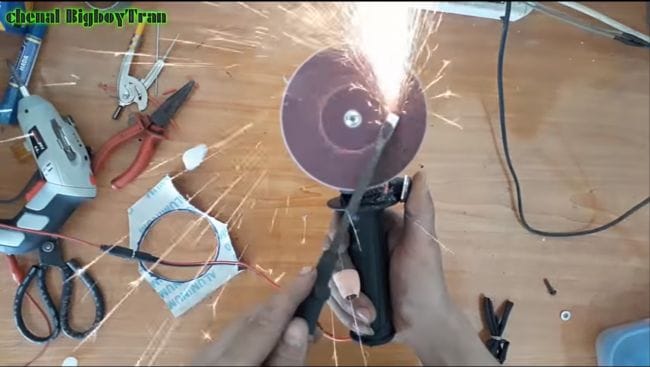

Мобильная дисковая шлифовальная машина 12В
