Здравствуйте друзья. В данной статье я попробую как можно подробнее описать и показать, как сделать довольно простую и нужную самоделку, а именно автоматическую точилку.

Наверняка каждый из нас, когда точил карандаш думал о том, как хорошо иметь автоматическую точилку. Но подобные заводские точилки стоят довольно дорого, а самоделка обойдётся вам не более 300 рублей. А практичность и эффективность данной самоделки ничуть не будет уступать заводский.

Конструкция самоделки очень проста, и повторить её сможет абсолютно каждый самодельщик.

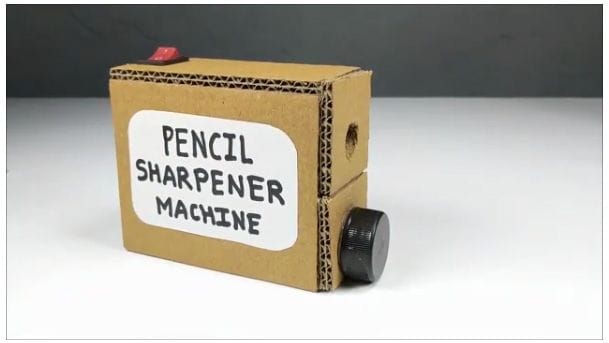

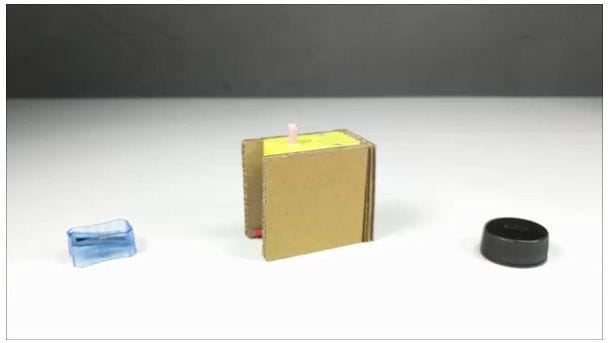

Для изготовления автоматической точилки понадобится.
1- Мотор с редуктором («Т» образный или «Г» образный).
2- Лист толстого и плотного картона.
3- Провода не более 20см.
4- Батарейка формата крона.
5- Конектор для батарейки формата крона.
6- Терма клей.
7- Линейка.
8- Маркер.
9- Точилка обыкновенная.
10- Две пластиковые крышки от бутылки.
11- Выключатель.
12- Паяльник.
13- Припой.

Некоторые компоненты вы можете приобрести перейдя по ссылкам в конце статьи.

Сборка самодельной автоматической точилки:

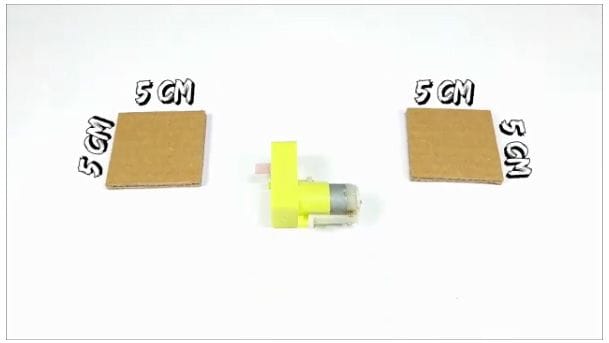

1- Для начала следует сделать две небольшие заготовки из картона. А именно из взятого вами листа картона вырезать два одинаковых квадрата длины сторон, которых будут равны 5см.

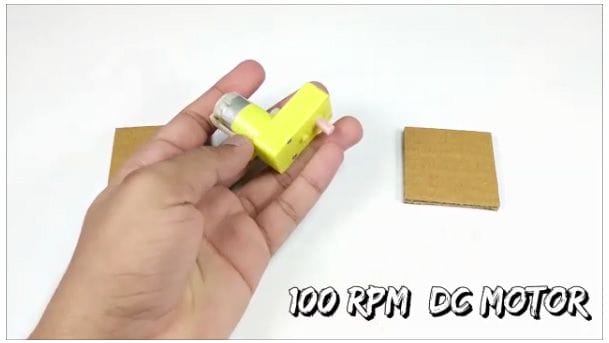

2- Далее возьмём электродвигатель с редуктором. Данный электромотор, по мнению китайцев при 9V выдаёт 100 оборотов в минуту.

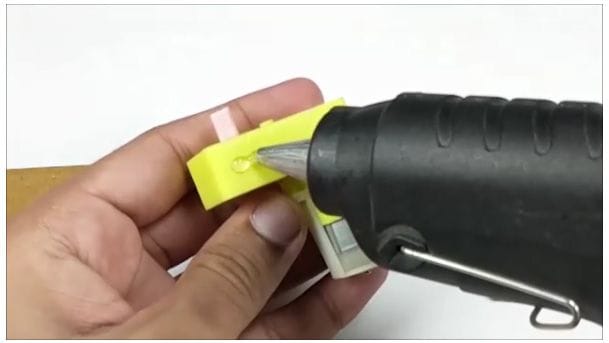

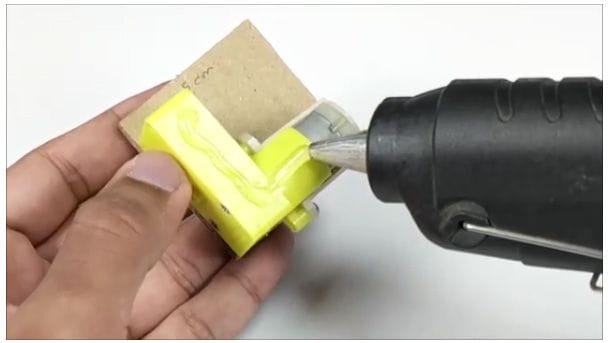

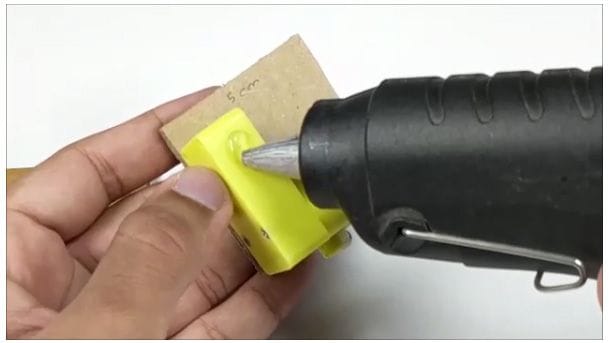

3- Затем хорошо разогретым терма клеем, наносим на боковую часть корпуса редуктора клей. Так как это
изображено на фото ниже.

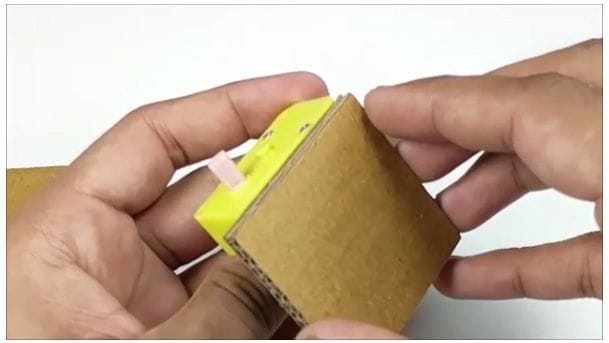

4- Пока клей не застыл, прикладываем к нему одну из картонных заготовок, так как это изображено на фото ниже.

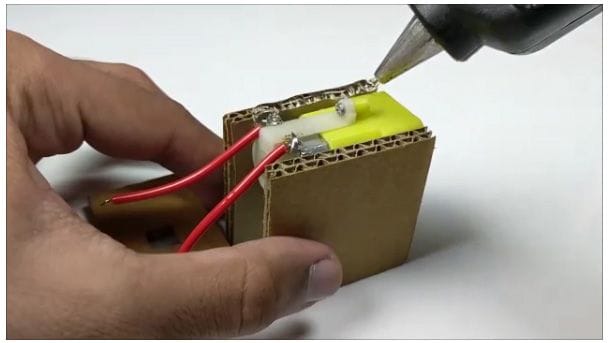

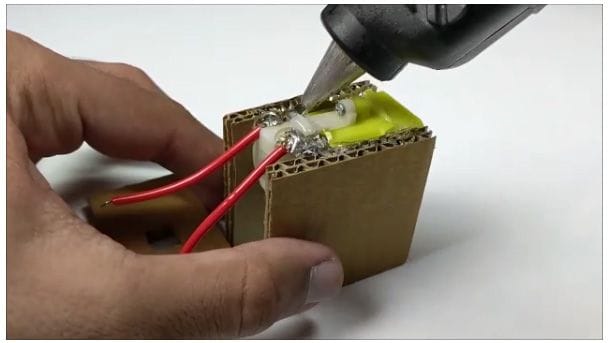

5- После чего также с другой стороны на тоже место наносим терма клей.

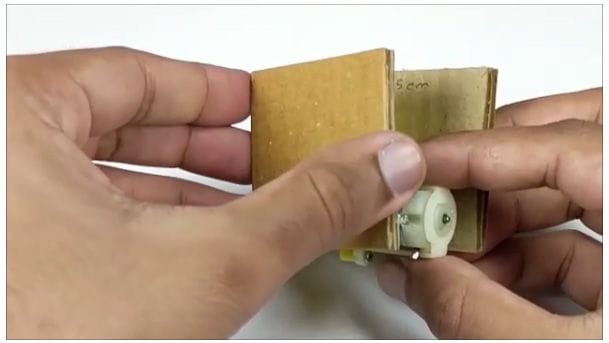

6- И также как и с другой стороны прикладываем одну из картонных заготовок. На данном этапе старайтесь не
жалеть терма клей, а также старайтесь все сделать ровно и аккуратно.

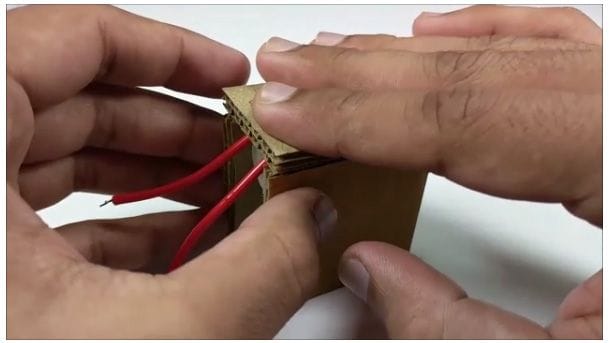

7- Дожидаемся полного застывания терма клея. Это займет около 5 минут и даст вам хорошее и крепкое соединение.

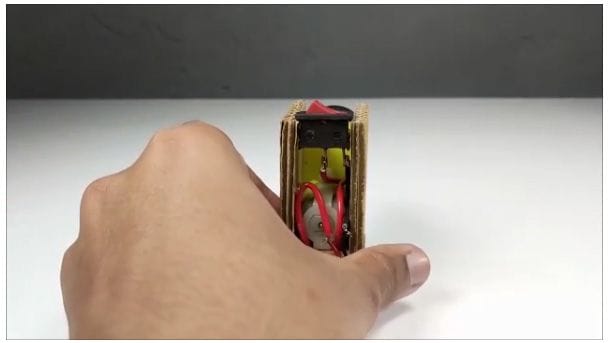

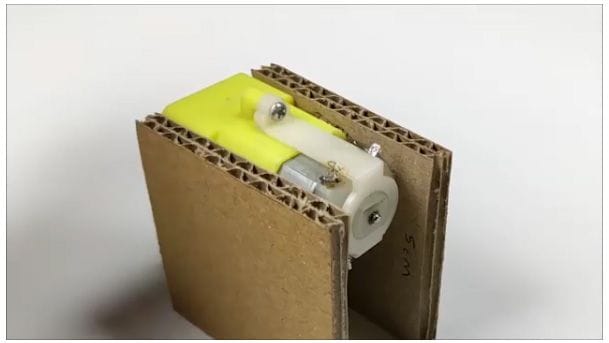

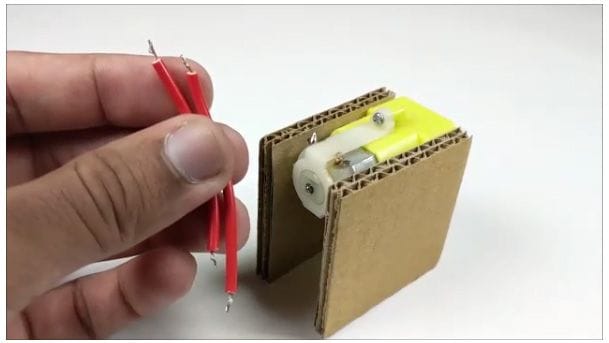

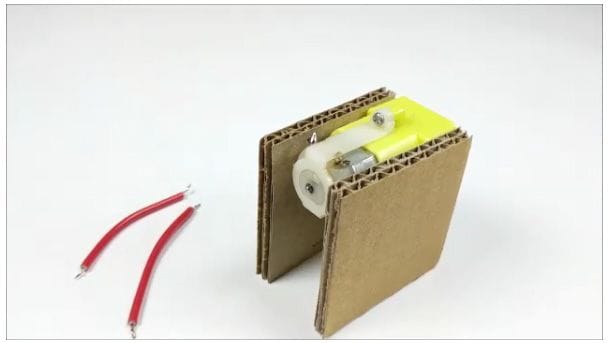

8- Примерно такая заготовка должна получиться у нас после всех выше сказанных действиях (смотреть фото ниже).

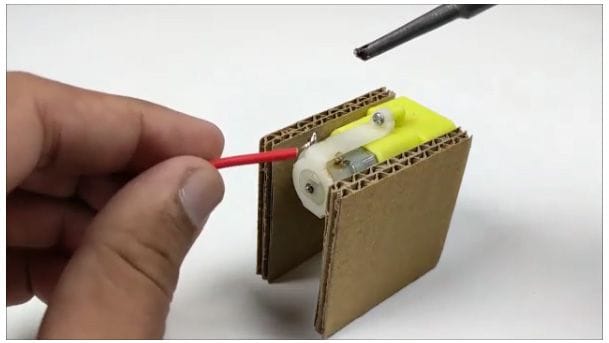

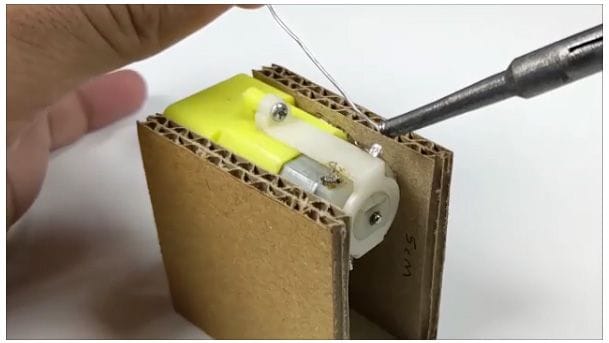

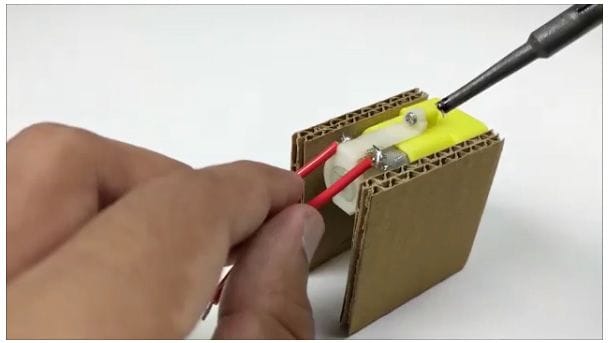

9- После чего берём в руки припой и паяльник. Нужно будет залудить контакты на электродвигателе.


10- Затем возьмём провод и отрежем от него два не больших проводка по 6см. И очистим от изоляции края заготовленных проводков, после чего также как контакты на электродвигателе залудим их.

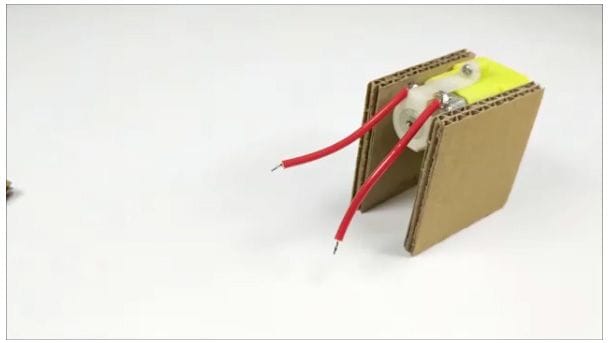

11- Возьмём только что заготовленные проводки и припаяем их к контактам на электродвигателе.

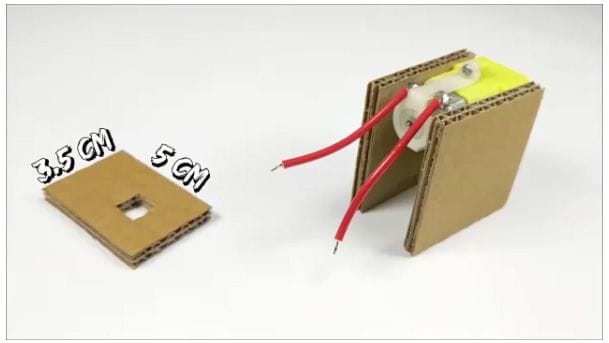

12- После чего от листа плотного картона отрежем прямоугольник с длинами сторон 3.5см и 5см. А также в вырезанном прямоугольнике следует сделать отверстие, примерно в том же месте как это изображено на фото ниже, это нужно для того чтобы выступающая часть на электродвигателе не мешалась приклеивание заготовок.

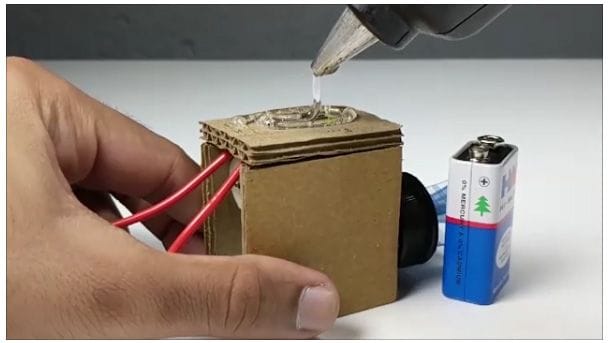

13- Далее обильно наносим хорошо разогретый терма клей на поверхность склейки заготовок (смотреть фото ниже).

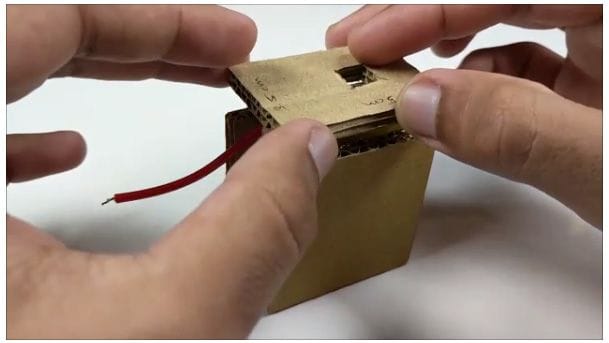

14- И затем склеиваем две заготовки, так как это показано на фото ниже, не забывая дать застыть терма клею примерно 5 минут.

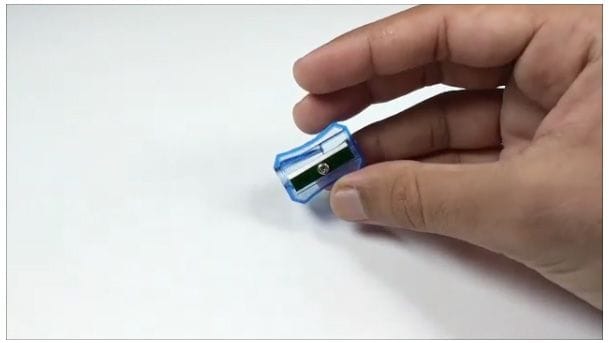

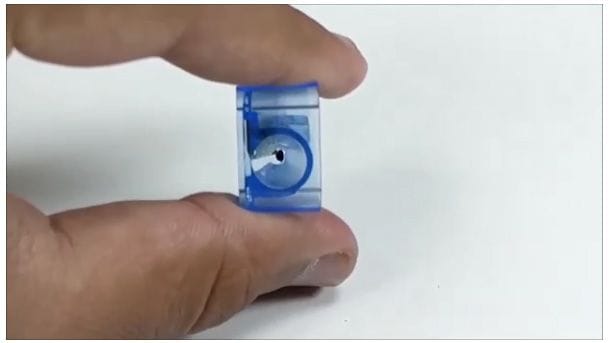

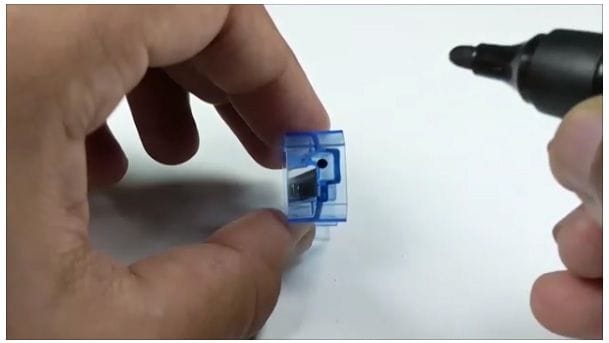

15- После чего потребуется простая точилка и маркер. При помощи маркера делаем отметку в указанном месте (смотреть фото ниже). То есть метка должна находиться в центре того месте где точится сам карандаш.

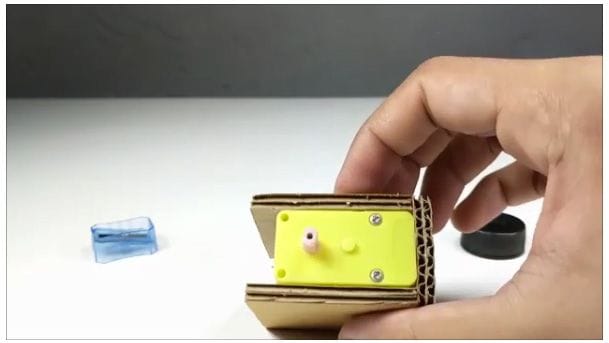

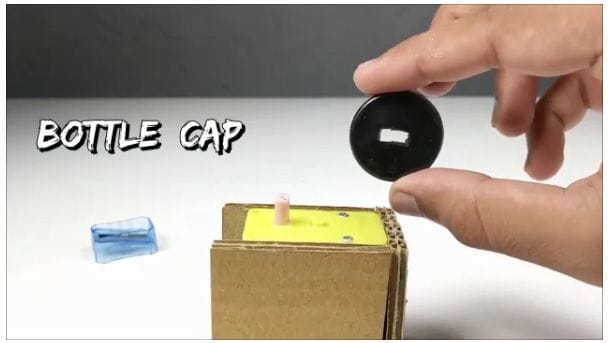

16- Далее понадобится пластиковая крышка от бутылки. В центре крышке проделываем такое отверстие, чтобы взятая вами крышка могла одеваться на вал редуктора электродвигателя.

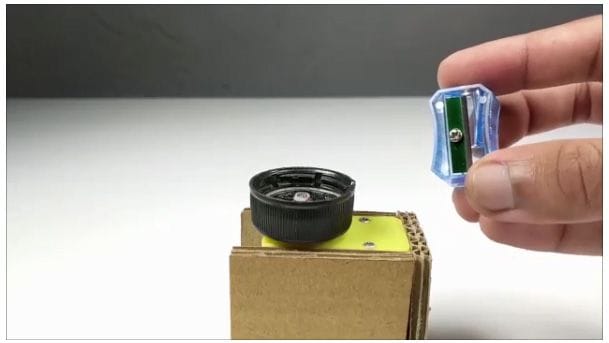

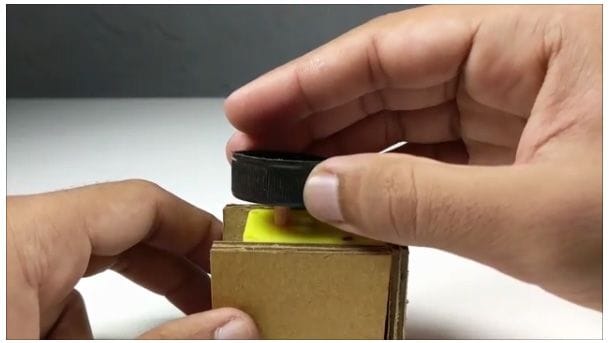

17- Надеваем крышку с недавно проделанным отверстием на вал редуктора электродвигателя.

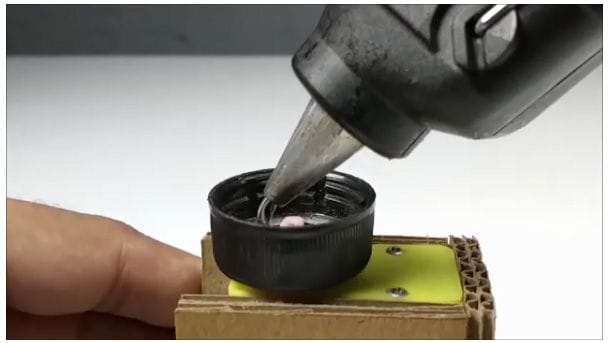

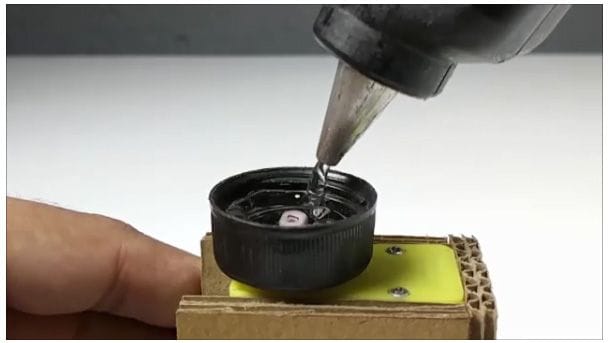

18- После того как вставили пластиковую крышку на вал, в саму крышку почти до краёв заливаем хорошо
разогретый терма клей.

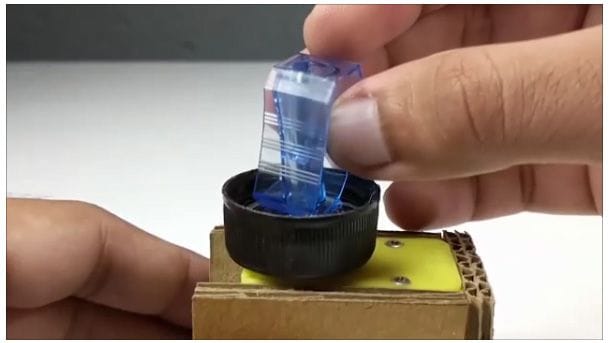

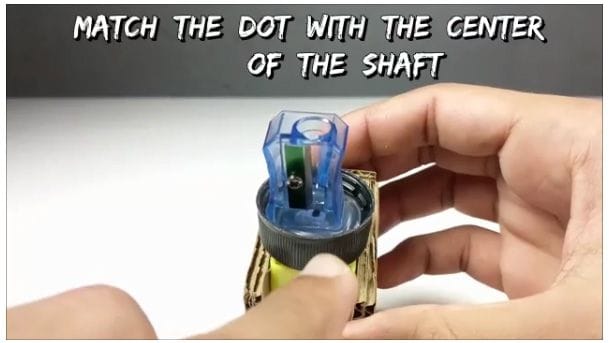

19- И сразу после того как в пластиковую крышку залили терма клей приклеиваем к ней точилку, приклеиваем так чтобы метка на точилке которую поставили ранее, совпадала с центром вала (смотреть фото ниже).

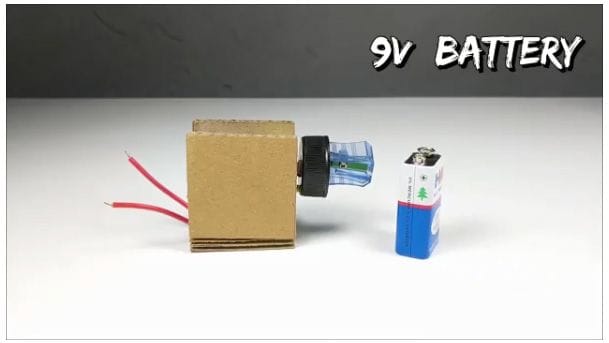

20- Далее нужна будет батарейка формата крона, которая будет питать конструкцию.

21- На указанное место (смотреть фото ниже) наносим слабо разогретый терма клей.

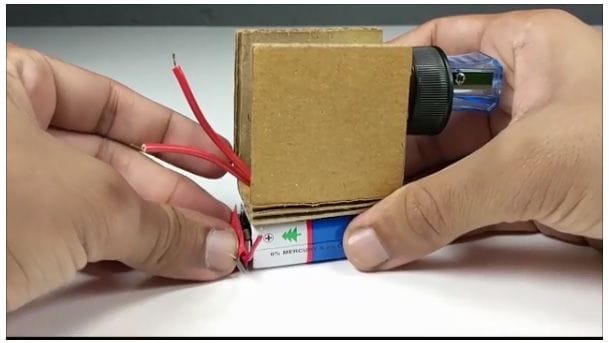

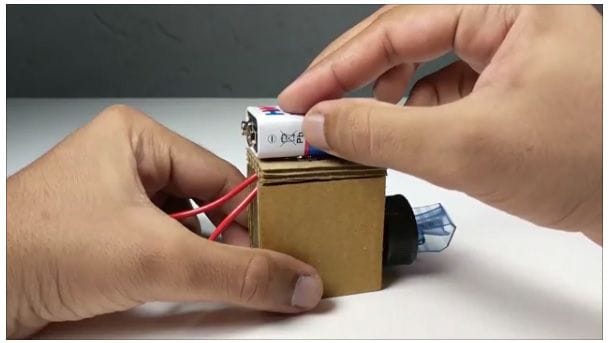

22- И сразу же приклеиваем батарейку на место, куда только что нанесли терма клей. Конечно, можно было
использовать пластиковый разъём для батарейки, но это усложняет и делает самоделку дороже, поэтому
было решено, просто приклеить батарейку к корпусу.

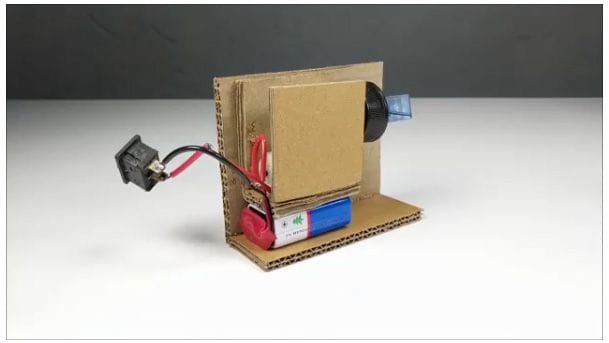

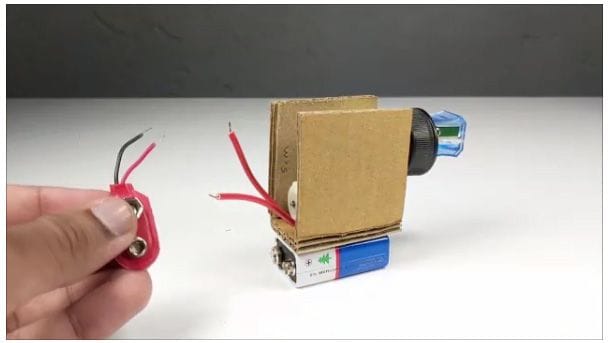

23- Затем понадобится коннектор для батарейки формата крона, который нужно поставить на саму батарейку.

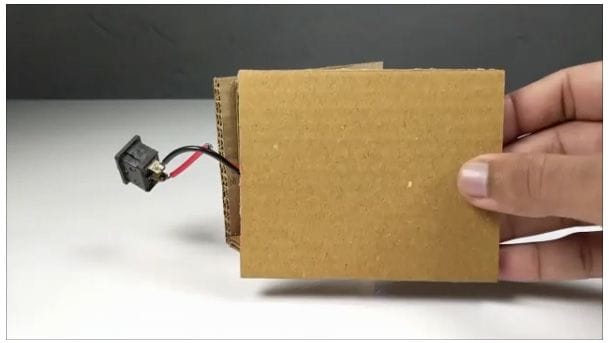

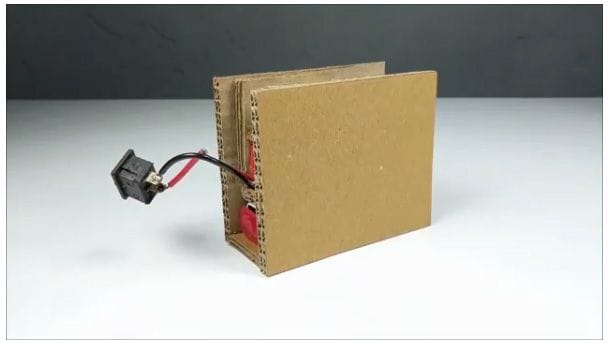

24- После чего возьмём и установим выключатель на корпус автоматической точилки.

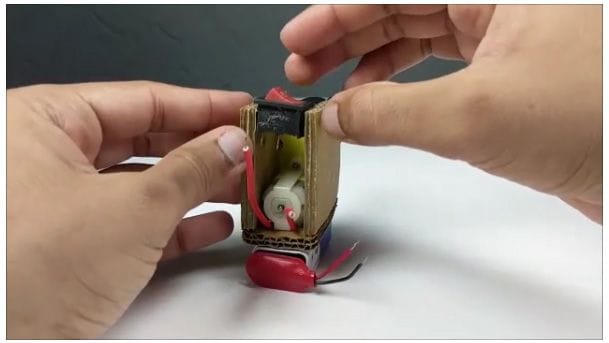

25- Затем с помощью паяльника и припоя соединим все электронные компоненты. То есть нужно соединить
электродвигатель с точилкой через выключатель таким образом, чтобы при вращении электродвигателя точилка
вращалась в ту сторону, чтобы карандаш натачивался.

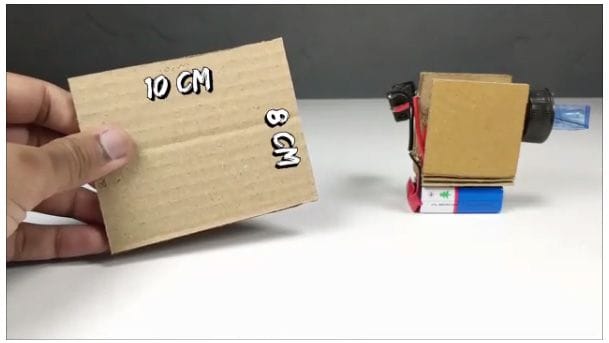

26- Далее вырежем из плотного листа картона два прямоугольника со сторонами 10 см и 8 см.

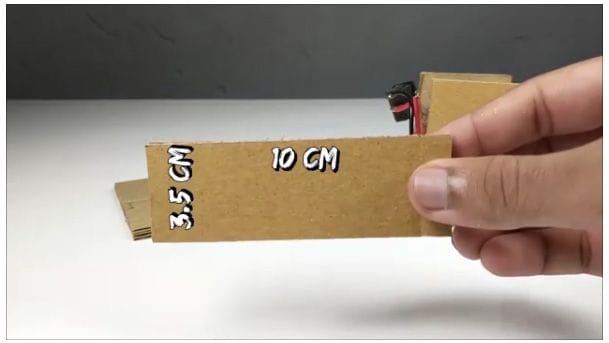

27- А также вырежем из картона, прямоугольник стороны которого равны 10 см и 3.5 см.

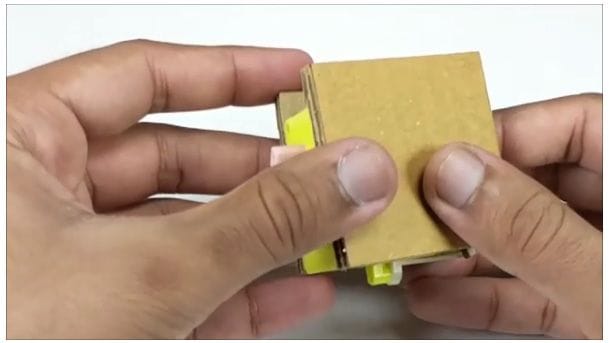

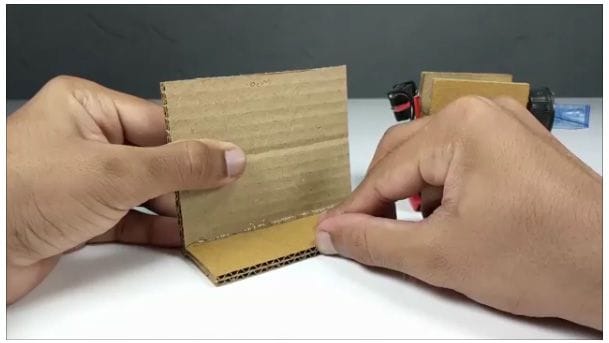

28- Затем при помощи терма клея соединим две только что сделанные заготовки, так как это изображено на фото ниже.

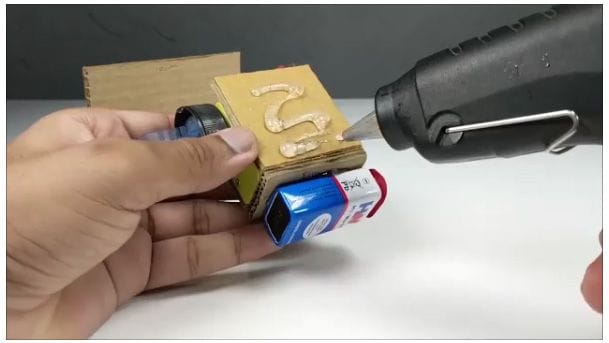

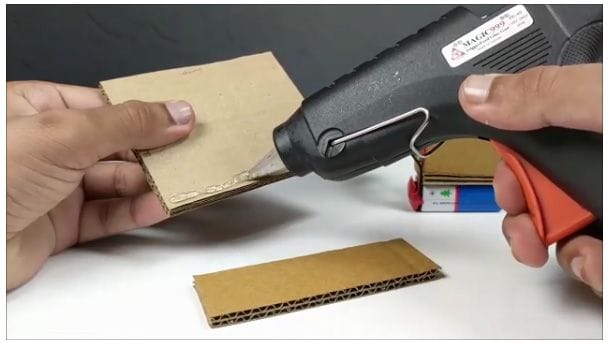

29- На одну из сторон механизма на картонную её часть нанесём хорошо разогретый терма клей.

30- И не теряя ни секунды, склеим две заготовки, таким образом, как на фото ниже.

31- И соответственно приклеиваем второй заранее подготовленный прямоугольник к конструкции (смотреть фото
ниже).

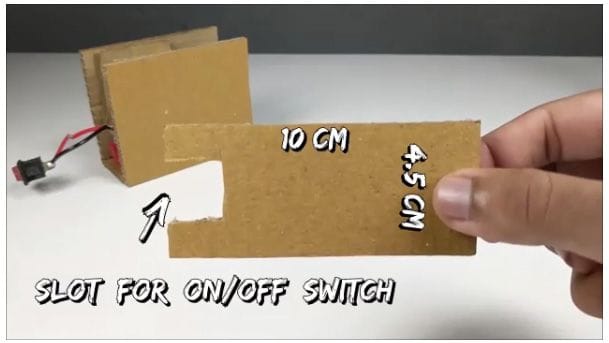

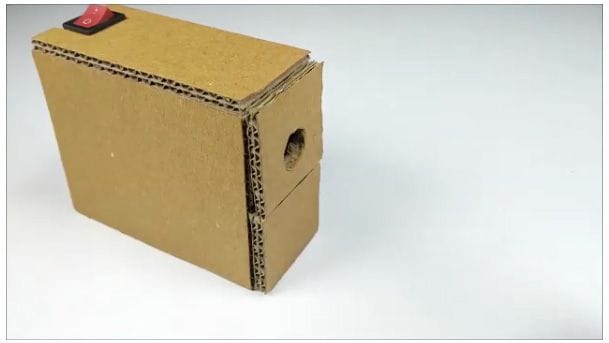

32- Из картона вырезаем прямоугольник со сторонами 10 см и 4.5 см, а также следует проделать отверстие под
выключатель (смотреть фото ниже).

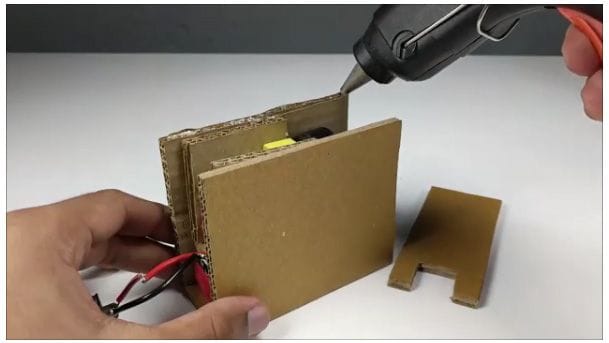

33- Приклеиваем только что сделанную заготовку с основным механизмом.

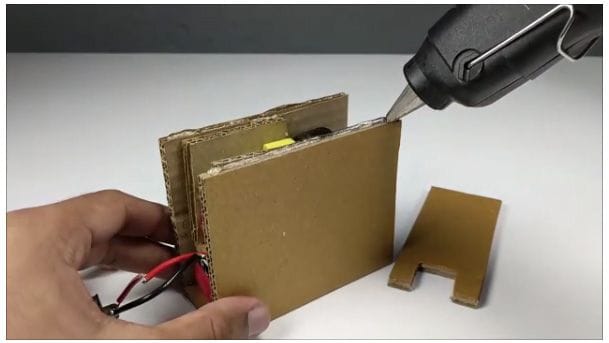

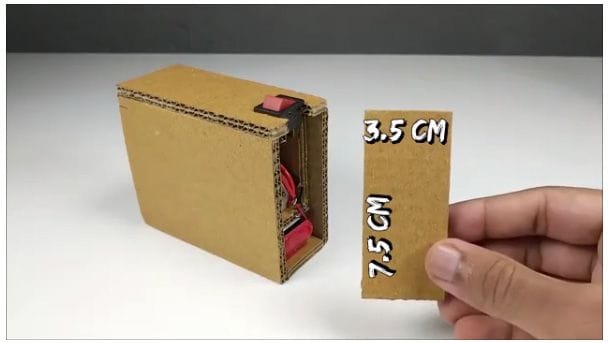

34- Затем из картона вырезаем прямоугольник с размерами сторон 7.5 см и 3.5 см. И приклеиваем его в заднюю
часть корпуса.

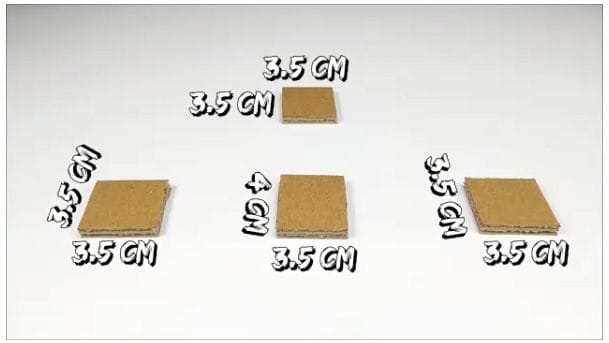

35- Далее вырезаем три квадрата со сторонами 3.5 см и один прямоугольник со сторонами 3.5 см и 4 см.

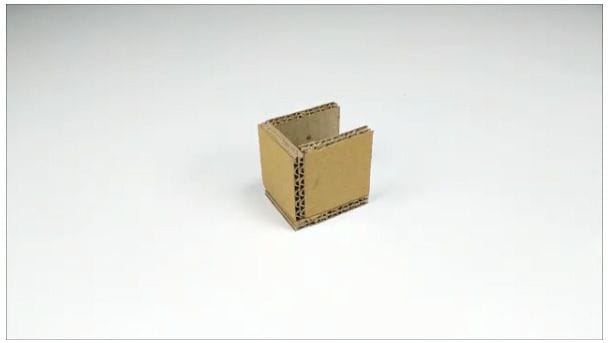

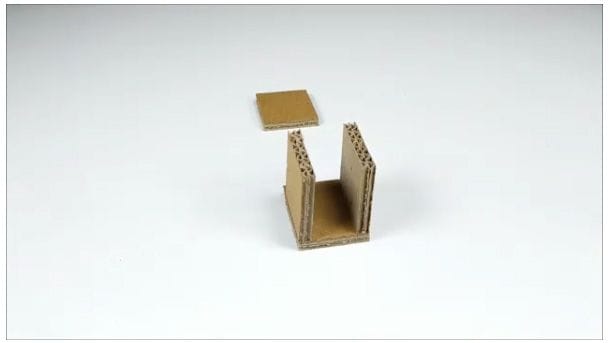

36- После того как вы вырезали из картона выше сказанные квадраты и прямоугольник, склеиваем их так как это
изображено на фото ниже.

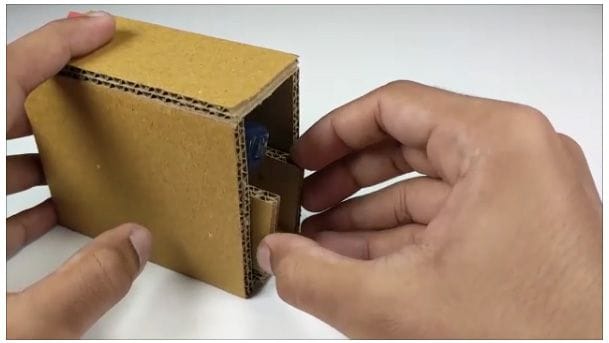

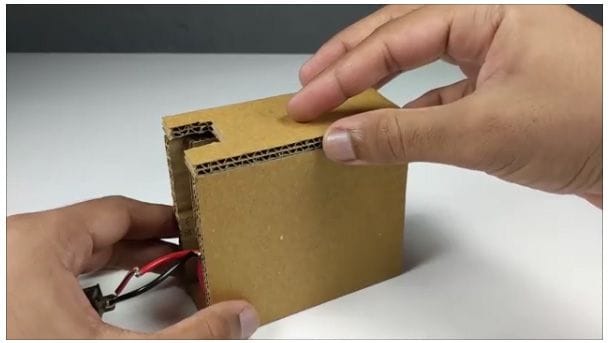

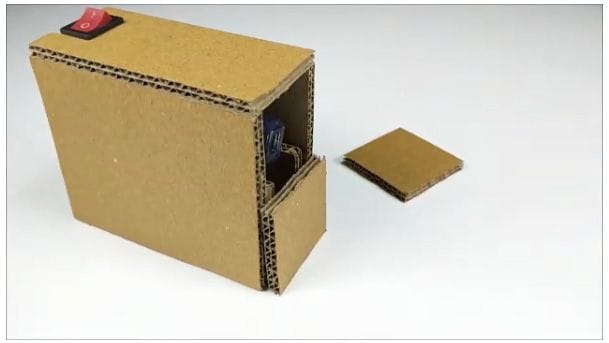

37- Только что собранную конструкцию вставляем в переднюю часть корпуса.

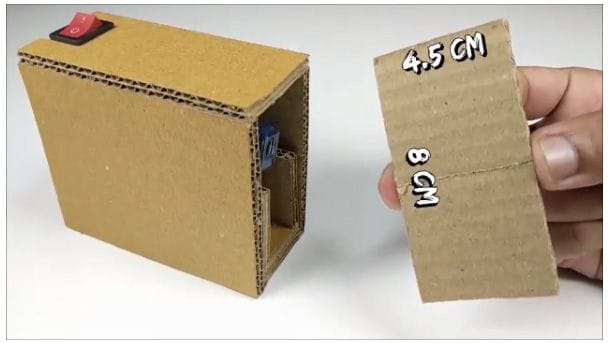

38- Вырезаем из картона, прямоугольник стороны которого равны 8 см и 4.5 см.

39- Обрезаем только что вырезанную часть ровно пополам.
40- Одну из частей приклеиваем к контейнеру для опилок.

41- А в другой части проделываем отверстие в центре. Диаметр отверстия должно быть таким, чтобы туда
спокойно пролазил карандаш.

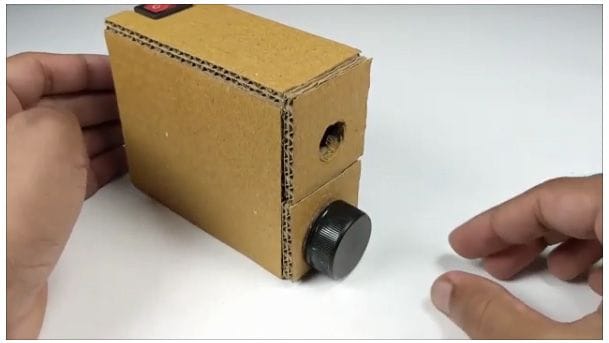

42- И приклеиваем к передней части корпуса.

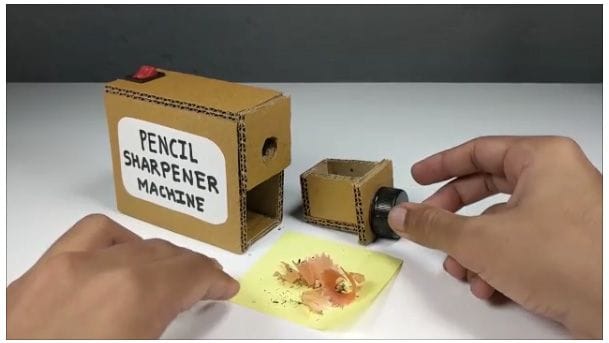

43- К контейнеру для опилок приклеиваем пластиковую крышку от бутылки для удобного вынимания контейнера из автоматической точилки для его опустошения.

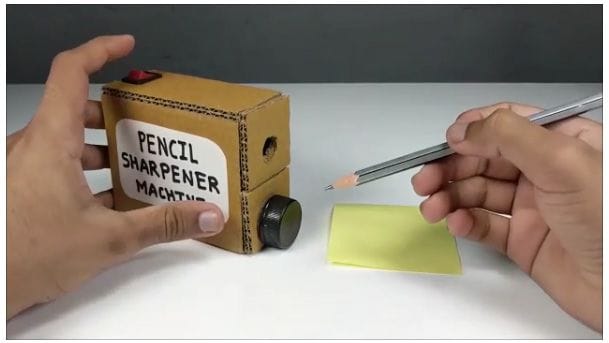

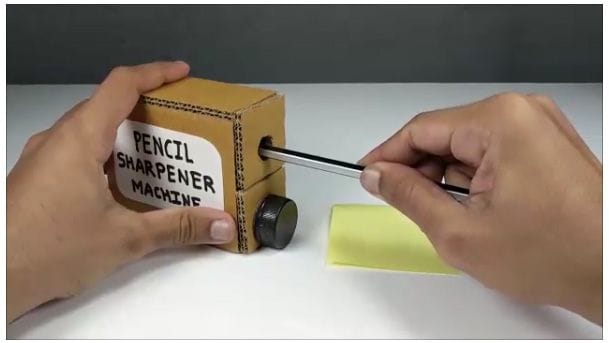

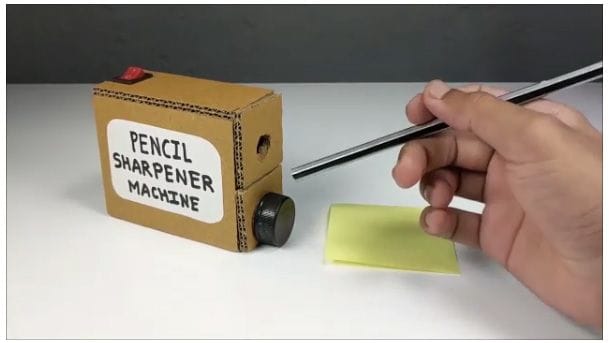

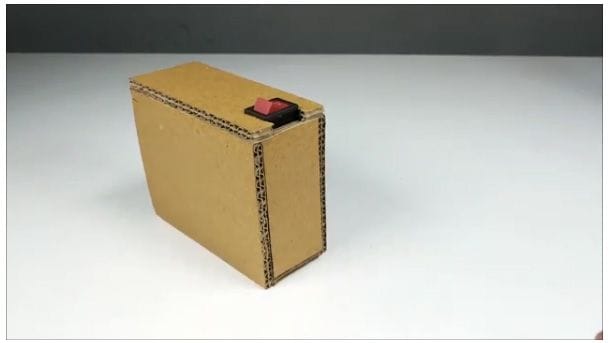

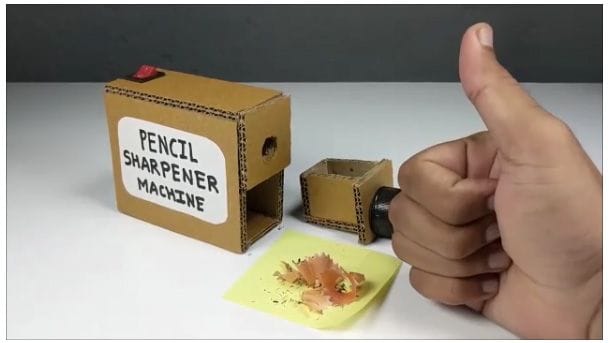

44- Готово.

Заключение.

Купить компоненты для самоделки.
1- Мотор с редуктором.
2- Коннектор кроны 20 шт.
3- Мини выключатели 10 шт

Оптом заказывать в Китае намного дешевле чем покупать у нас в радиомагазинах.






Теперь у вас появилась довольно интересная точилка, которая немного упростит вашу жизнь.
В целом точилка получилась довольно мощная и с её помощь реально наточить карандаши.

Ну, на этом все спасибо за внимание, надеюсь, данная стать была полезна для вас, а также у вас есть замечательная возможность посмотреть видео сборку данной самоделки.

Источник
