Как сделать шлифовальный станок из подручного, бюджетного материала

Как сделать шлифовальный станок из подручного, бюджетного материала

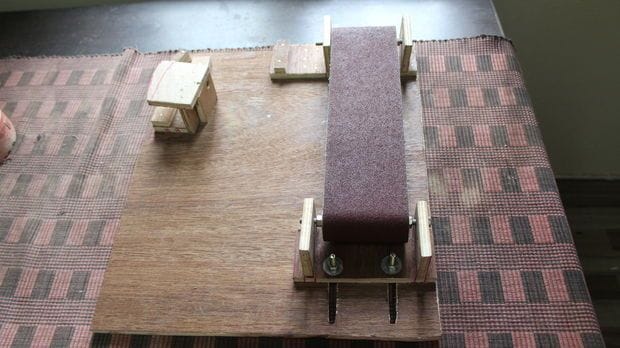

Это очень простая версия ленточной шлифмашины, с изменяемой, с помощью натяжника, длины ленты.

Изготовление деревянных роликов



Изготавливаем два ролика для создания подвижной системы вращения ленты. Ролики изготавливаются из вырезанных кругов фанеры, которые крепятся вместе с помощью шпильки, образовывая стопку наш будущий валик. Необходимое количество кружков зависит от толщины фанеры и ширины пояса.

Изготовление держателей роликов




Держатели фиксирует ролики на месте и выдерживают зазор с нижней платформой, основанием будущей машины. Этот зазор необходим для легкого движения пояса. Поскольку два ролика один из которых закреплен, а другой регулируемый. Держатели изготавливаются из 3 кусков фанеры, где два выступают как стороны и один как основание для крепежа стенок. В боковые блоках сверлятся отверстия параллельно друг с другом. Это отверстие, через которое проходит шпилька для фиксации ролика.

Основание Платформы




Базовая Платформа-это Платформа, на которой установлены все механизмы. Размер платформы зависит от размера максимальной длины пояса. Крепление деталей показано на фото.

Крепление дрели





Не забываем закрепить дрель к платформе, что бы она не прыгала…

Крепление пояса




Последнее, что нужно сделать, это закрепление ремня между роликами. Для этого пояс должен быть непрерывным, используем смолу,(Клей), и ткань крепим на обратную сторону ремня (т. е. не на абразивную сторону), для формирования цельного пояса. Все просто и доступно!
