Приспособление для циркулярной пилы (обтачиваем заготовку без токарного станка)

Приспособление для циркулярной пилы (обтачиваем заготовку без токарного станка)

В этой, небольшой статье, рассмотрим возможность изготовления деревянных дюбелей без токарного станка. Приспособление легко в изготовлении и эксплуатации. Для его изготовления понадобятся следующие

Инструменты и материалы:
-Доска;
-Рейка;
-Подшипники;
-Болты;
-Гайки;
-Шурупы;
-Дрель;
-Циркулярная пила;
-Рожковые ключи;

Шаг первый: заготовка деталей

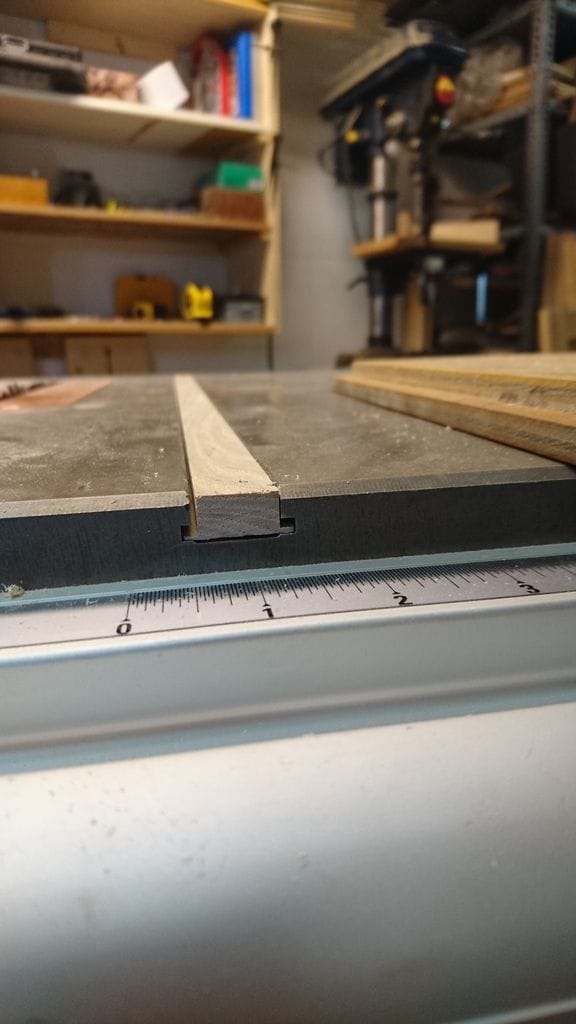

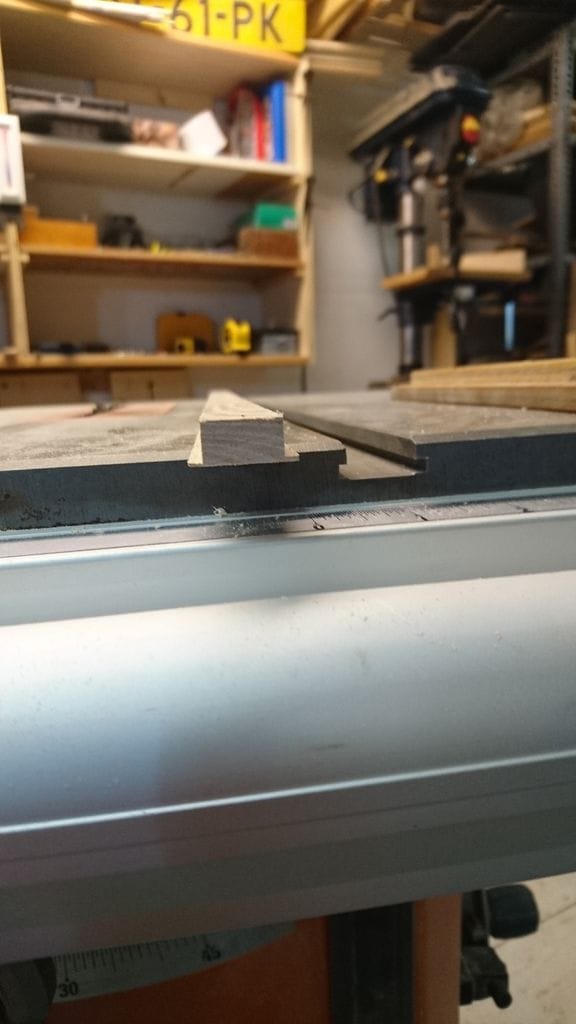

Отрезает две рейки. Ширина реек должна быть чуть меньше направляющих на столе циркулярки. Далее из ламинированной доски вырезает основу и боковые стенки.

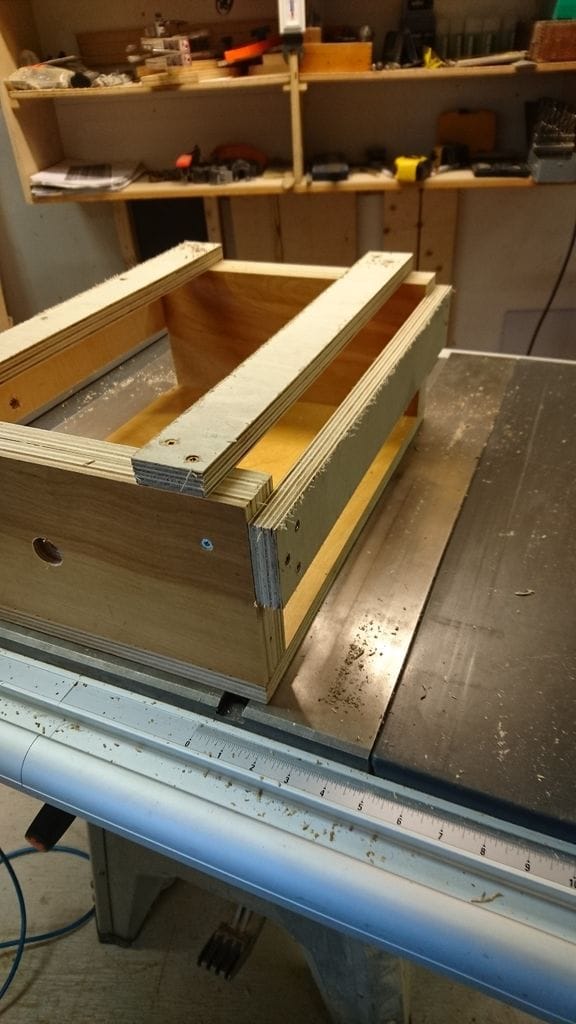

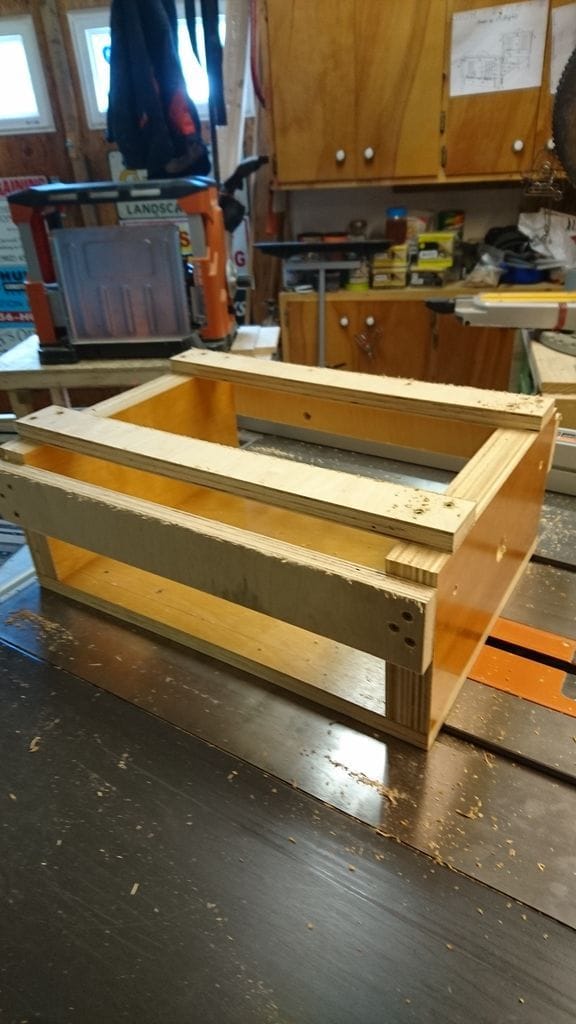

Шаг второй: сборка ящика

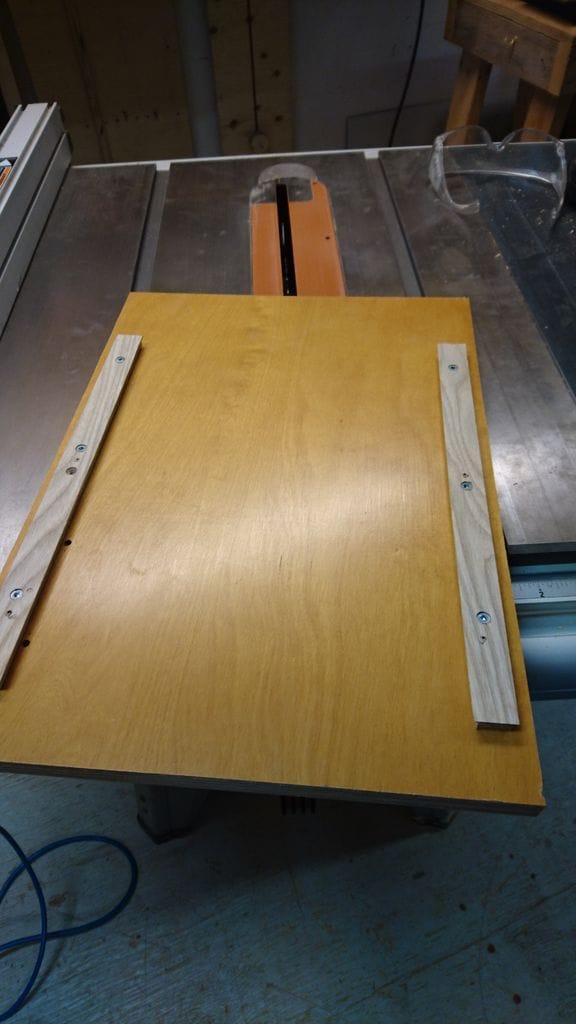

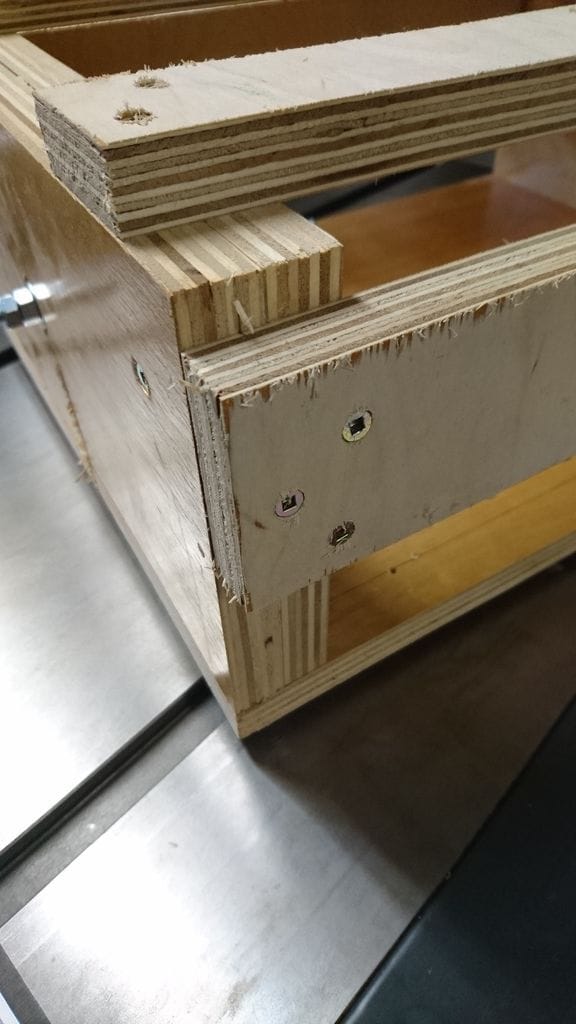

К основе прикручивает рейки, расстояние между рейками равно расстоянию между направляющими. Прикручивает боковые стенки и доски.




Шаг второй: подшипники

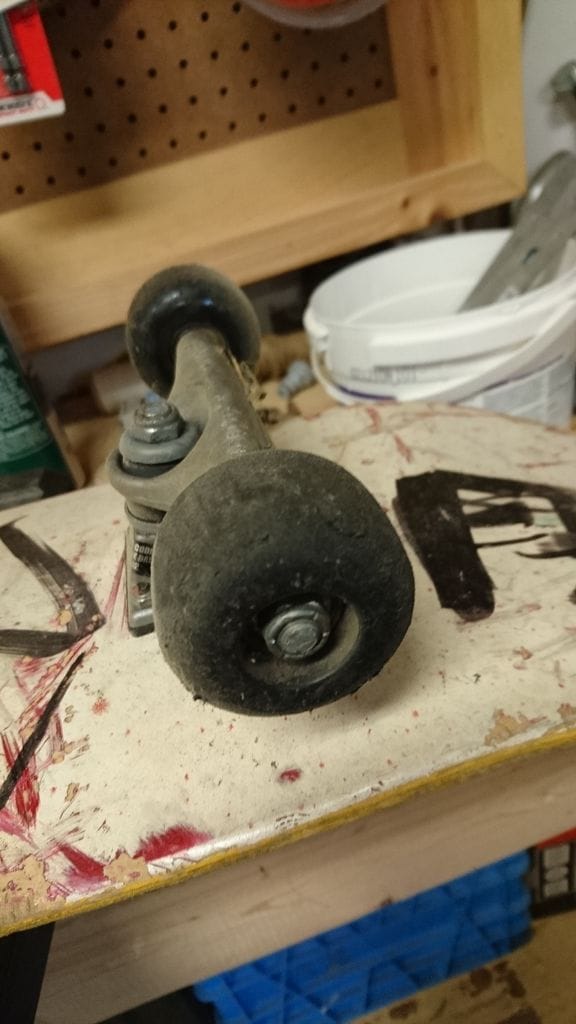

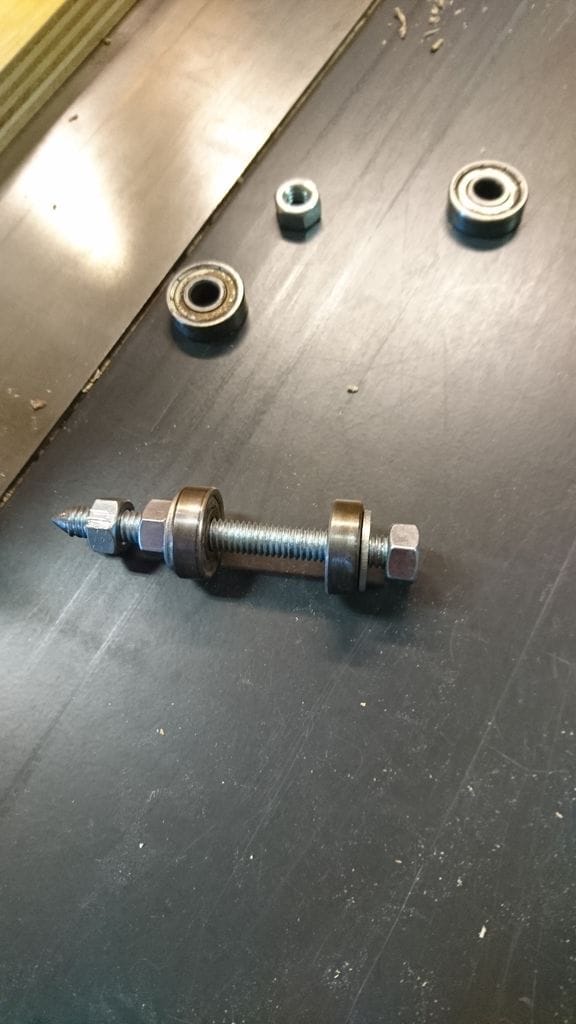

Подшипники мастер взял из старого скейтборда. Ось изготовил из болта, заточив край.


Шаг третий: установка валов и подшипников

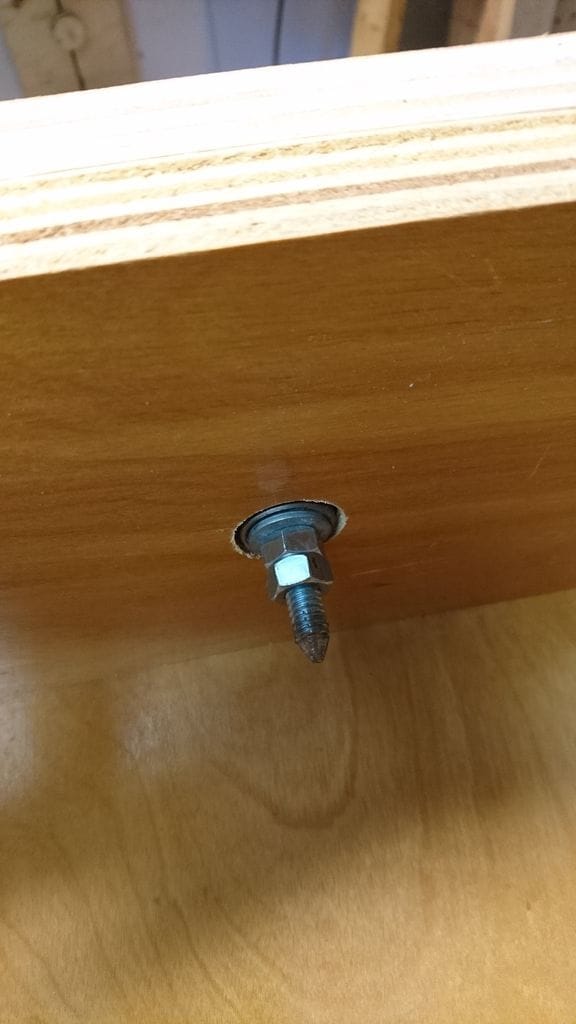

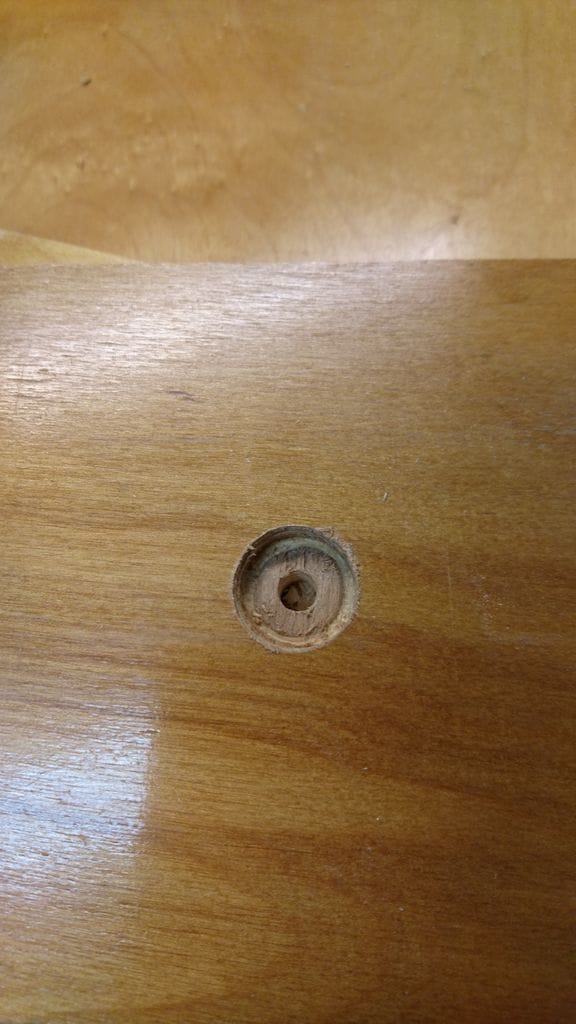

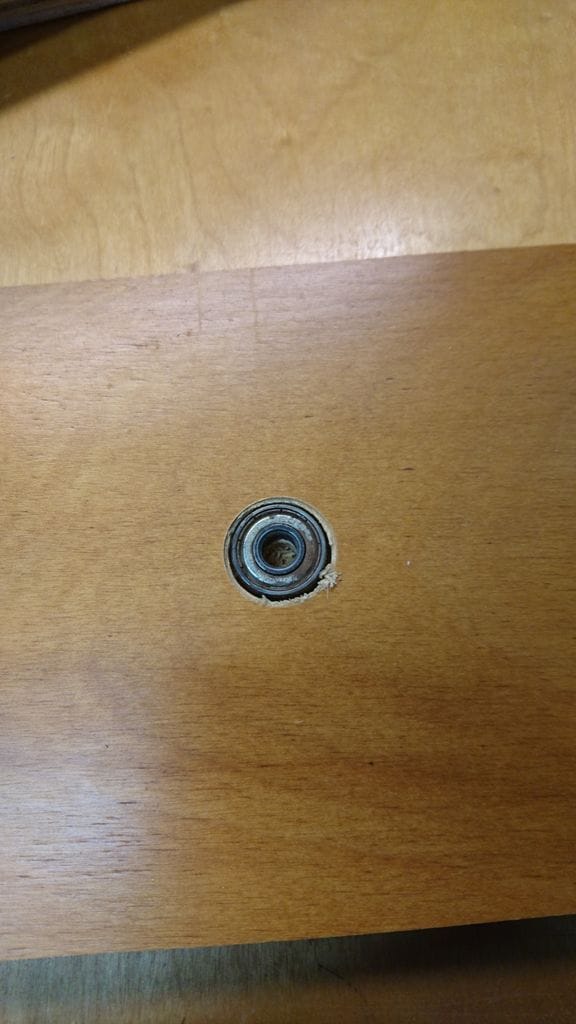

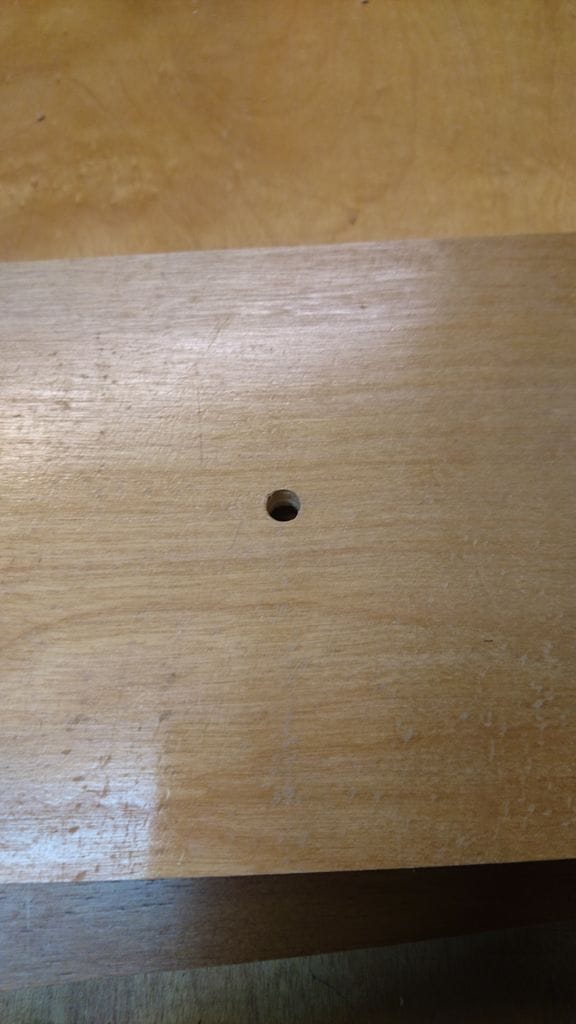

В стенках ящика соосно сверлит отверстия. Устанавливает вал с подшипником в заднюю стенку ящика (от себя при работе).

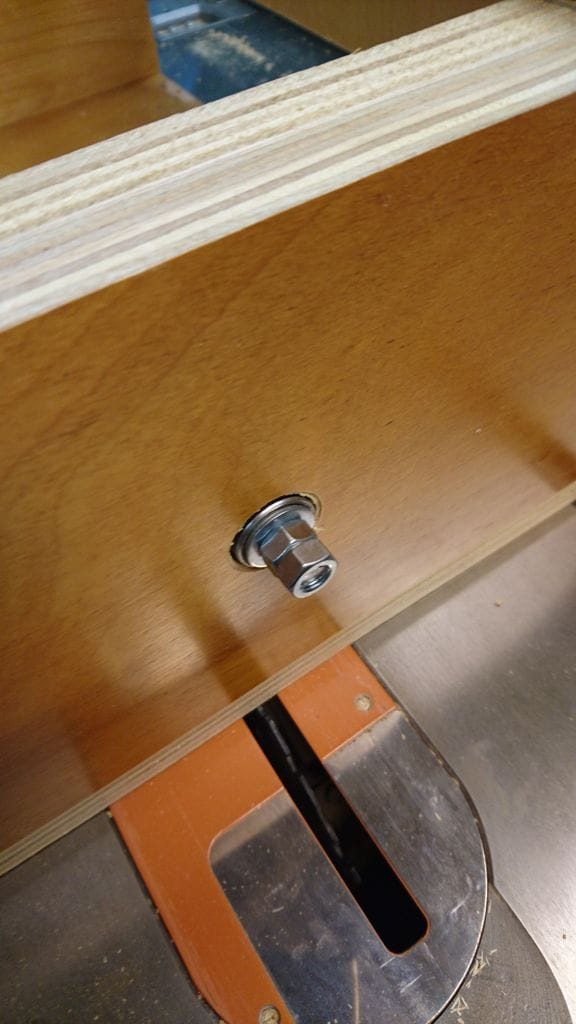

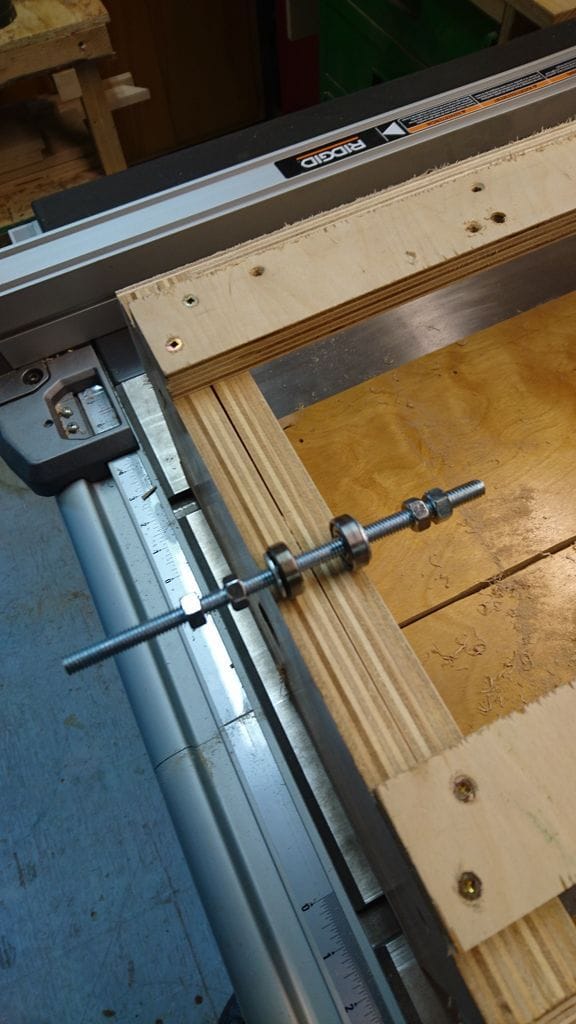

Спереди устанавливается шпилька с болтами и подшипниками.

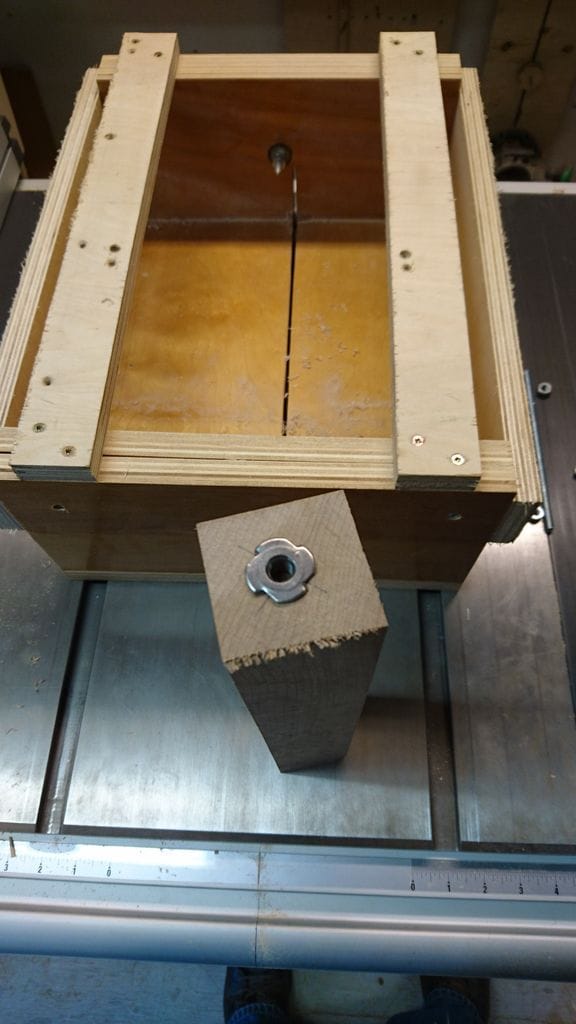

Шаг четвертый: заготовка

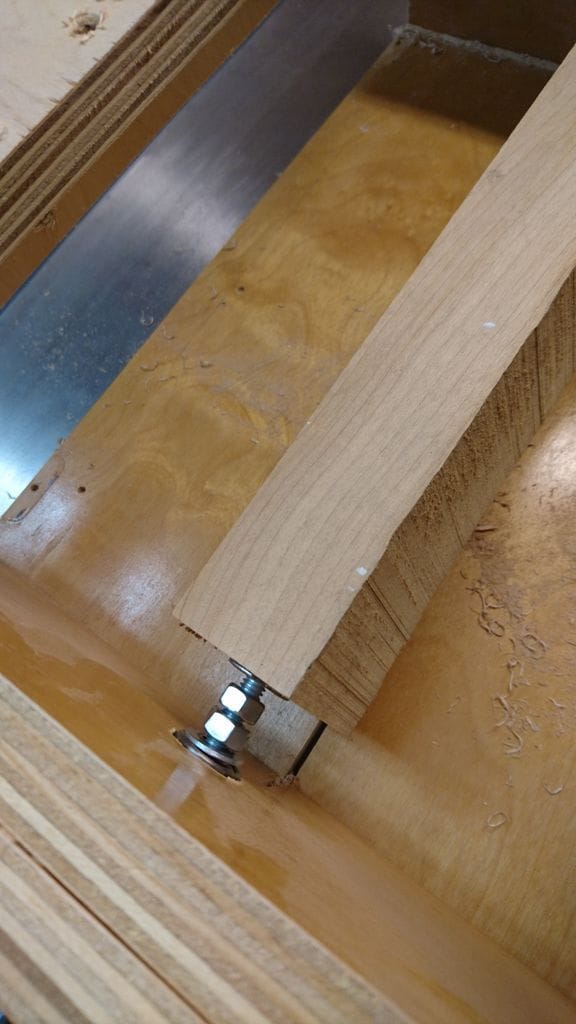

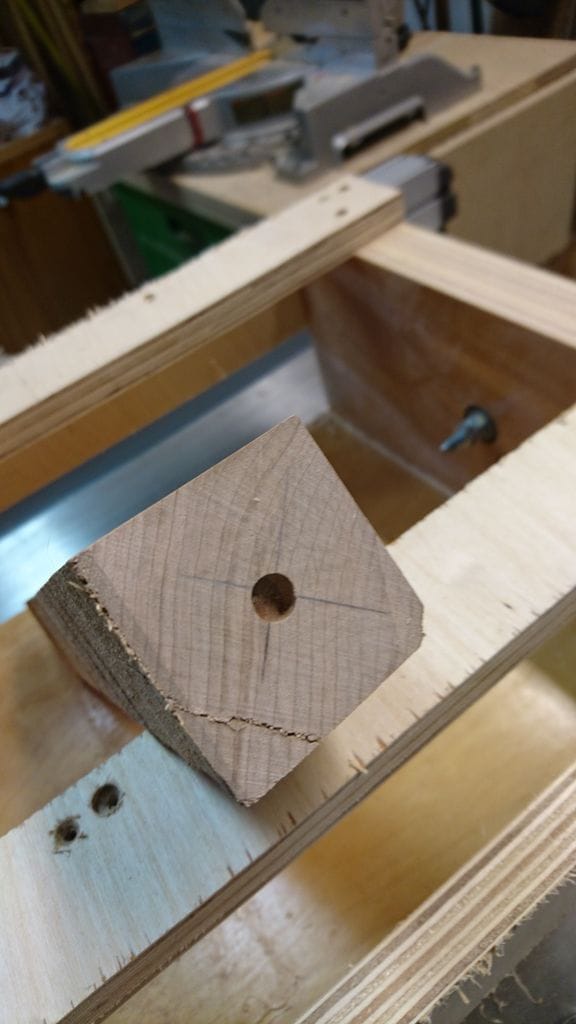

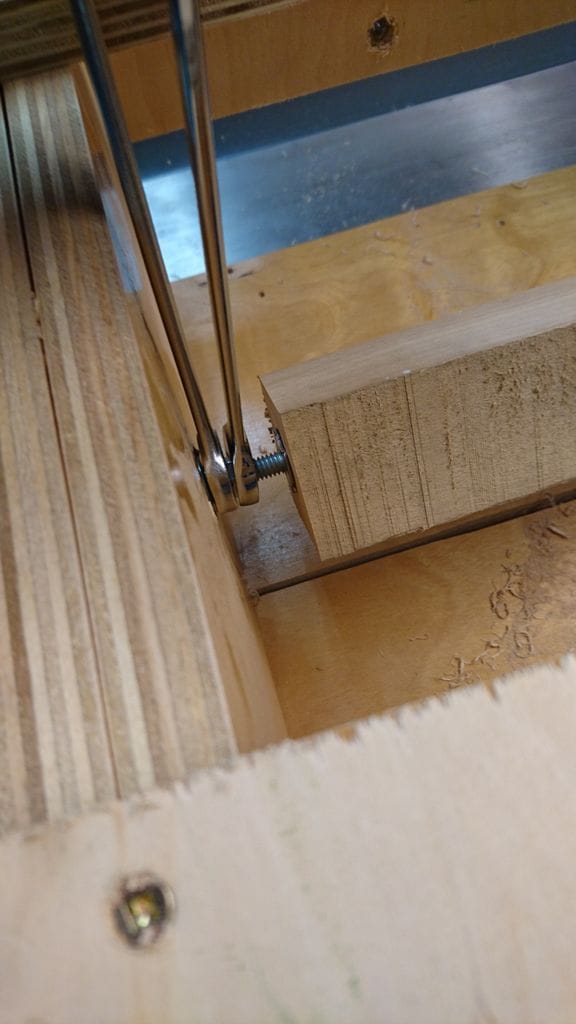

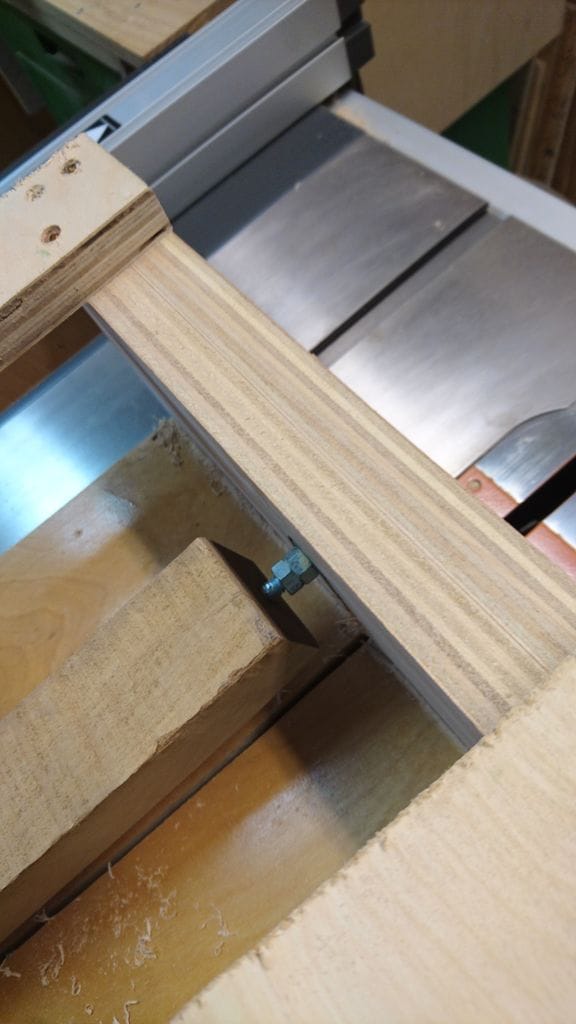

По центру торца заготовки сверлится неглубокое отверстие. Устанавливается мебельная вставка с резьбой. Заготовка устанавливается в приспособление. Закрепляется. С другой стороны, шпилька зажимается в дрель.

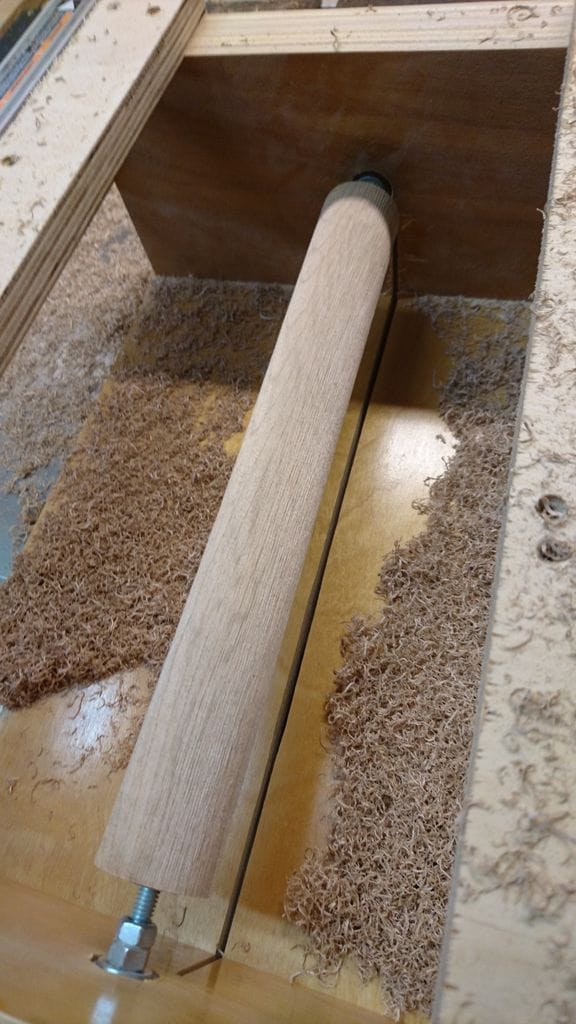

Включается дрель, включается циркулярная пила, ящик перемещается по направляющим, и заготовка обрабатывается.

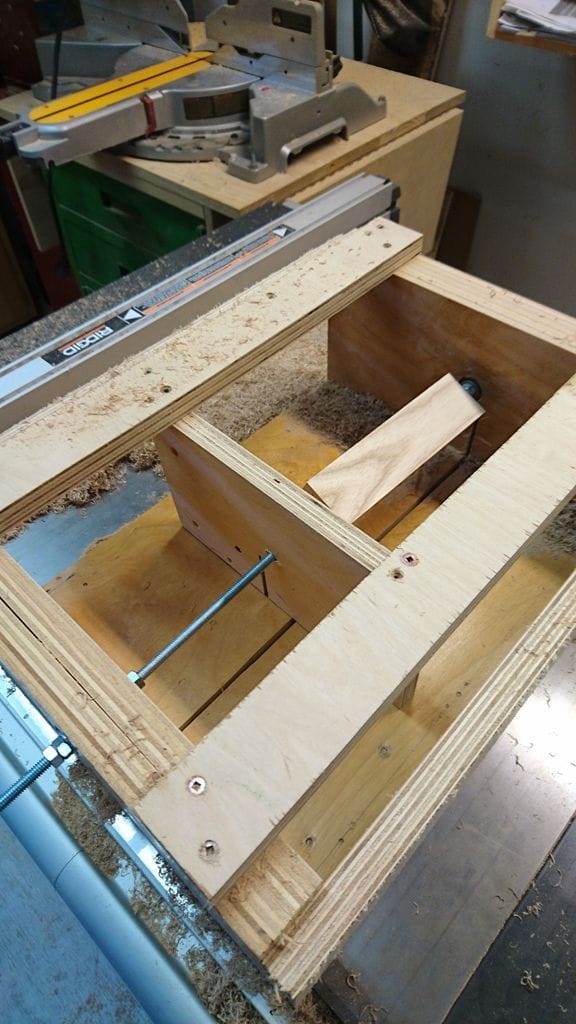

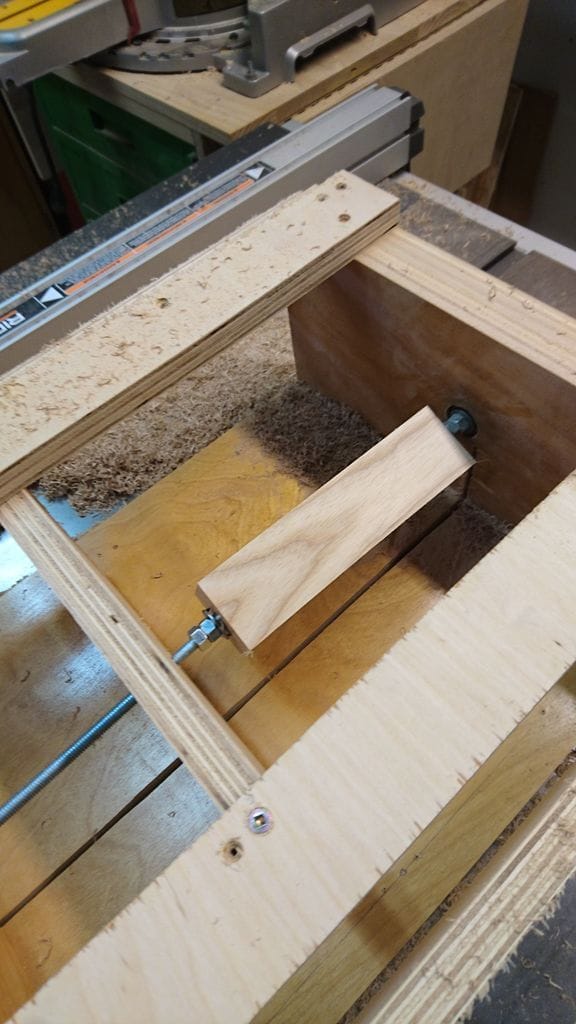

Для обработки коротких заготовок, мастер изготовил перемычку. Перемычка не дает "гулять" шпильке.

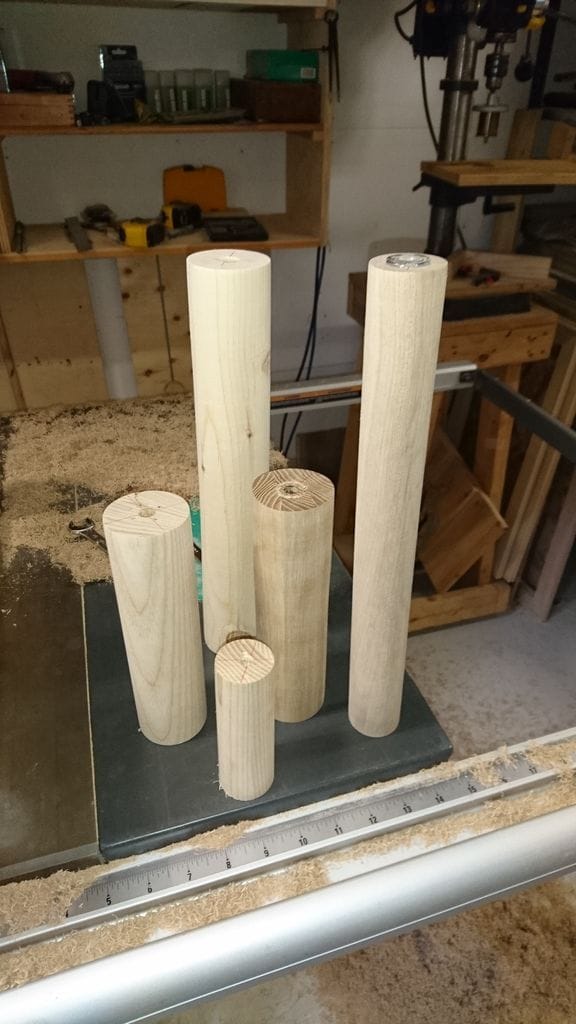

Обработка заготовки происходит примерно за пять проходов. Затем, можно, не снимая дюбель, обработать его наждачной бумагой.
