Антенна - усилитель 3G, 4G, Wi-fi сетей

Антенна - усилитель 3G, 4G, Wi-fi сетей

Привет самоделкины! Совсем скоро дачный сезон, и наверняка многие из нас на все лето отправятся на дачу за город, а некоторые и живут за городом. И у многих возникает проблема со скоростью интернета. И сразу приходит на ум покупка 3G антенны для модема, а увидев стоимость таких наборов, мы понимаем, что не больно то надо. Но желание увеличить скорость интернета не пропадает. Так вот в статье я попытаюсь вам описать сборку простой антенны из подручных материалов, которые наверняка надуться в гараже или на даче.

Данная самоделка может служить как антенна для Wi-Fi, 3G, 4G сетей. Антенна будет направленной так называемая «пушка».

Для изготовления антенны нам понадобится:
1- Сантехническая ПВХ труба.
2- Небольшой алюминиевый лист.
3- Медный провод с сечением 2.5 мм.
4- Линейка.
5- Ножницы по металлу (болгарка или то чем можно вырезать алюминий).
6- Двух компонентный клей.
7- Супер клей.
8- Линейка.
9- Дрель с различными видами свёрл.
10- Напильник или наждачная бумага.
11- Тонкий лист меди.
12- Разъем для кабеля.
13- Паяльник припой.
14- Переходник для модема (не обязательно).
15- Маркер.
16- Циркуль.

Изготовление антенны.

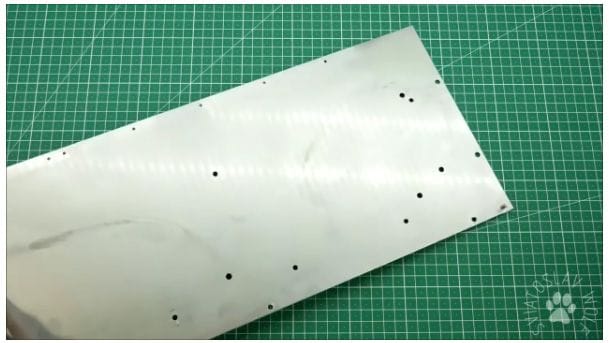

1- Сначала изготовим рефлектор для нашей антенны. Для изготовления рефлектора нам понадобиться лист алюминия.

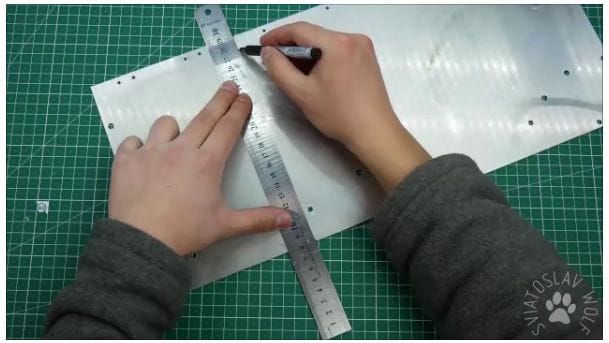

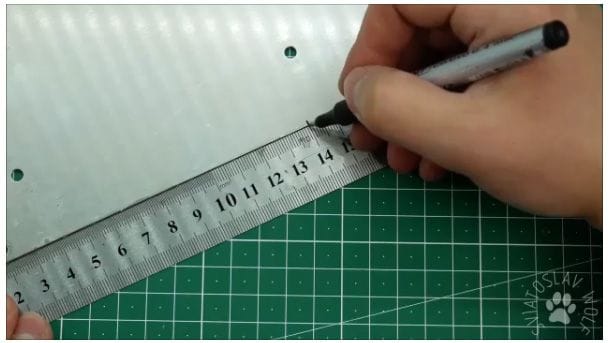

2- На листе алюминия размечаем квадрат со сторонами 14 см.

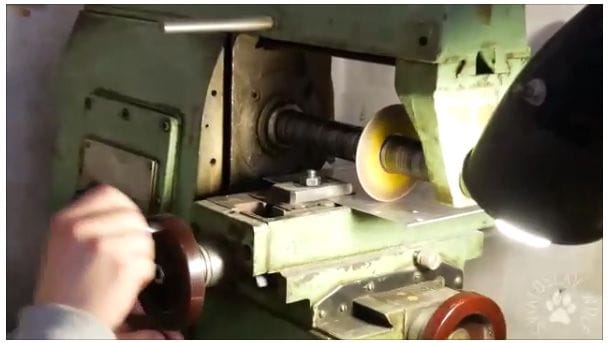

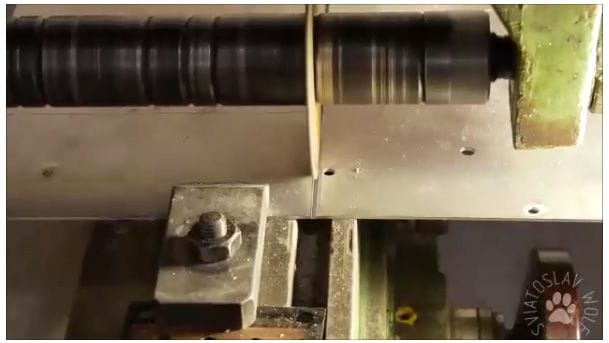

3- После чего вырезаем. Резать можно чем угодно, но автор решил делать это при помощи фрезерного станка.

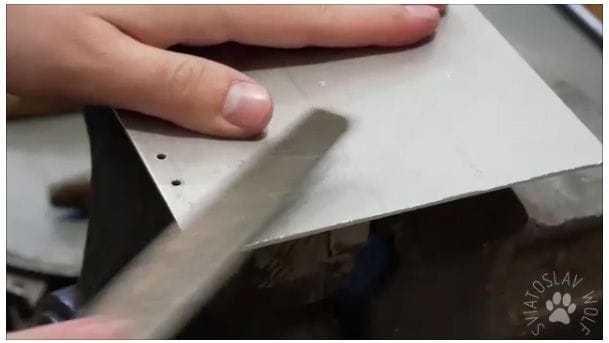

4- Теперь обработаем края вырезанного алюминиевого квадрата напильником или крупной наждачной бумагой.


5- При помощи маркера и линейки размечаем центр на вырезанном алюминиевом квадрате .

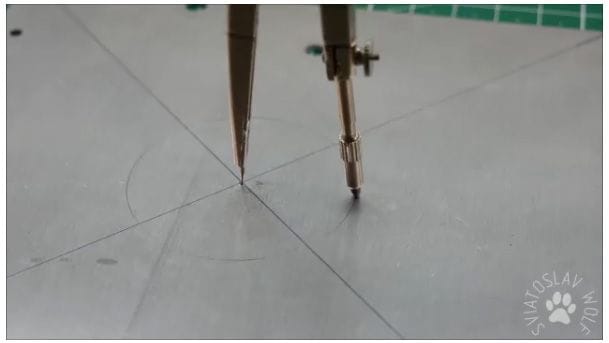

6- В центре алюминиевого квадрата при помощи циркуля размечаем круг диаметром 40 мм.

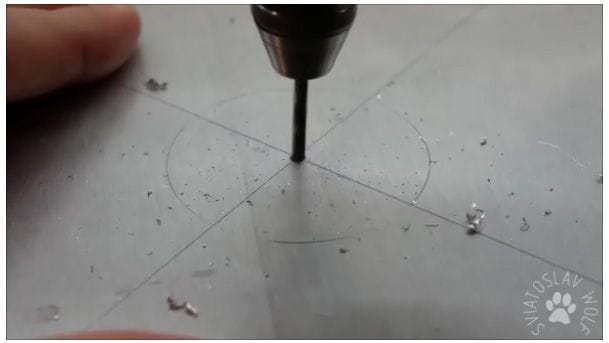

7- Сверлим отверстие в центре.

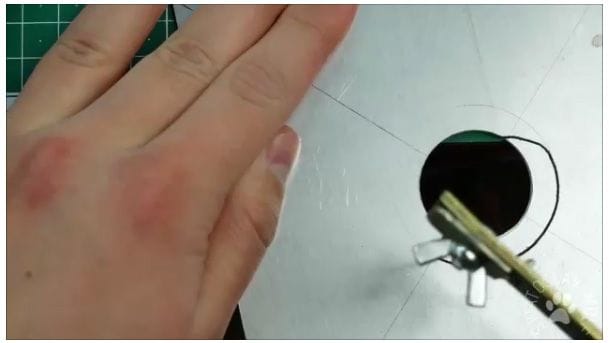

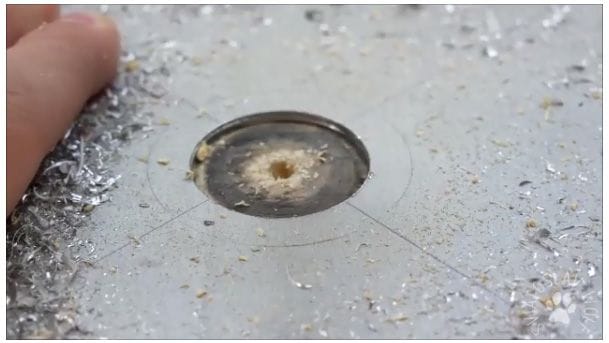

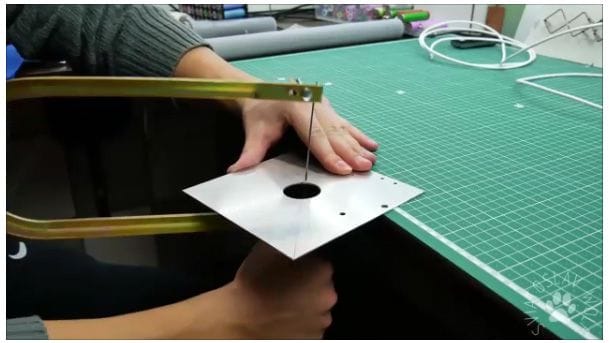

8- А затем кольцевым резцом высверливаем круг по центру. Но у автора не оказалось кольцевого резца на 40 мм,
поэтому он решил доделать отверстие при помощи обыкновенного ручного лобзика.

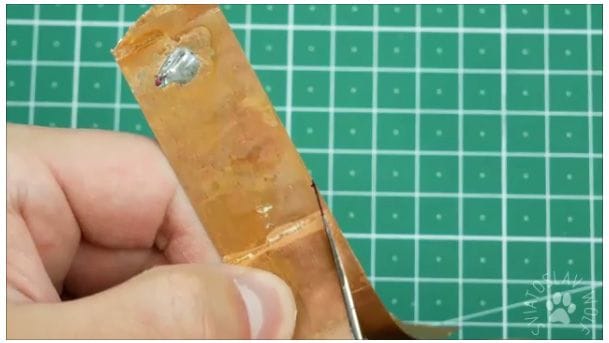

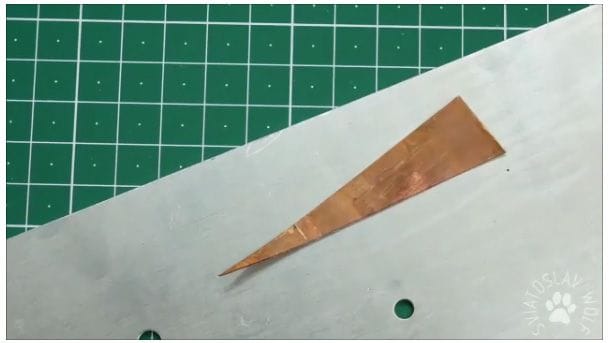

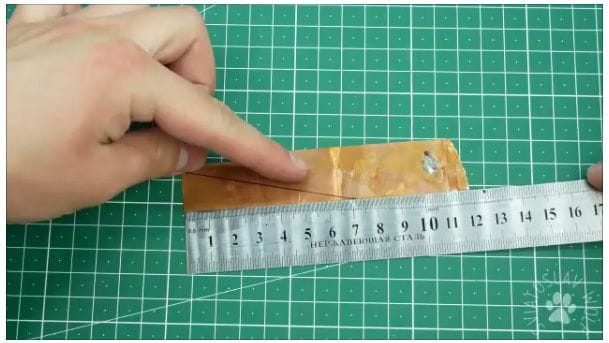

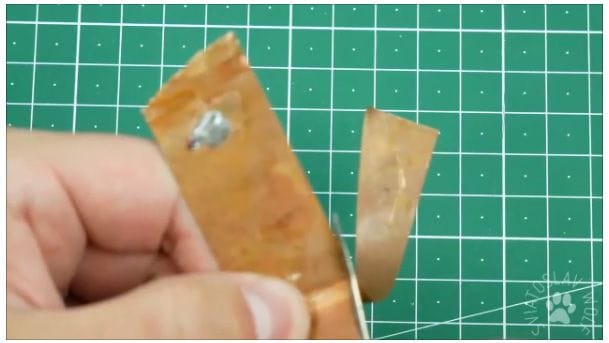

9- Рефлектор изготовлен. Теперь стоит из небольшой медной пластины вырезать треугольник с размерами 71 мм
на 17 мм (смотреть фото ниже). Поскольку входное сопротивление антенны составляет около 140 ОМ, его следует
согласовать с коаксиальным кабелем 50 ОМ. Этот треугольник будет согласующей линией.

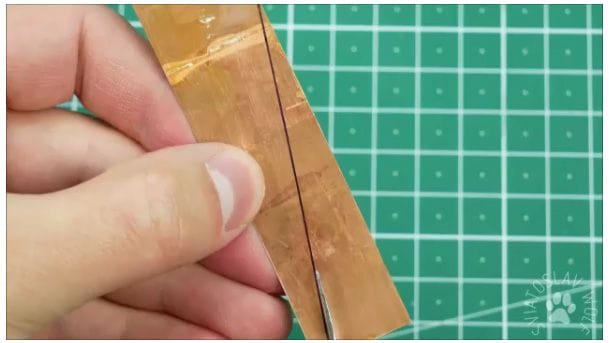

10- После того как вырезали треугольник, его стоит выпрямить.

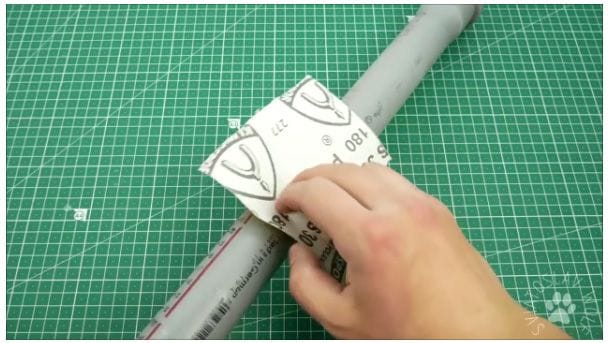

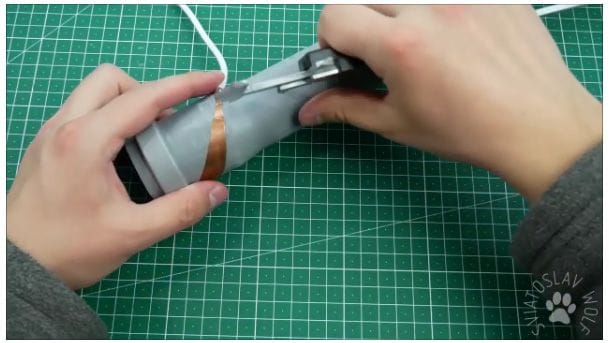

11- После чего берём наждачную бумагу и немного зачищаем ПВХ трубу.

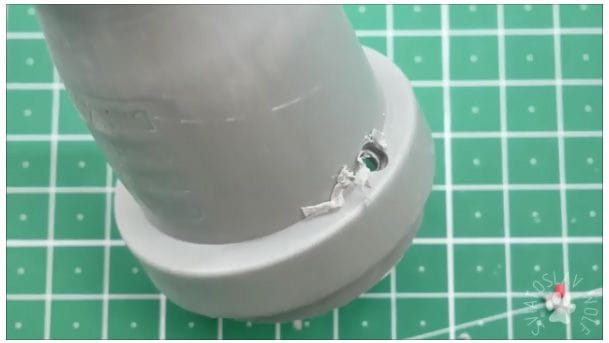

12- Высверливаем в указанном месте подобное отверстие (смотреть фото ниже).

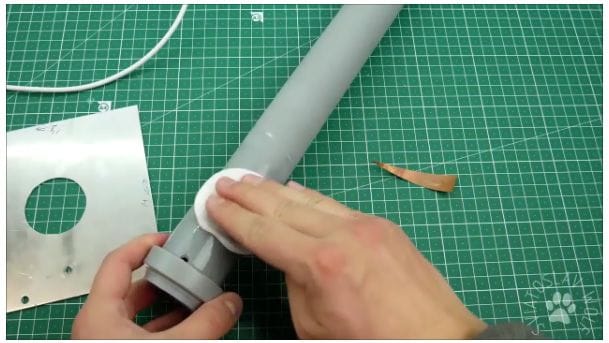

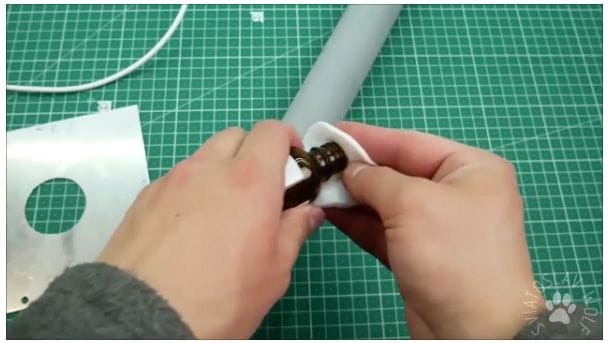

13- Спиртом обезжириваем трубу, треугольник, и провод.

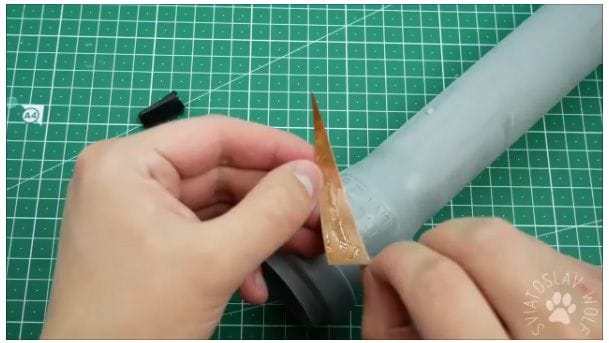

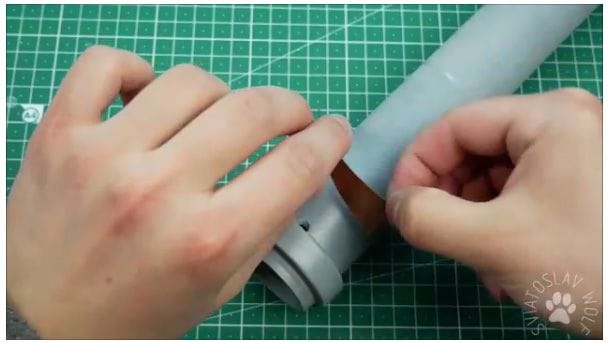

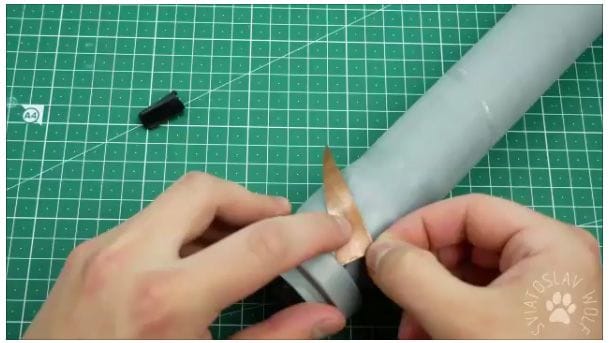

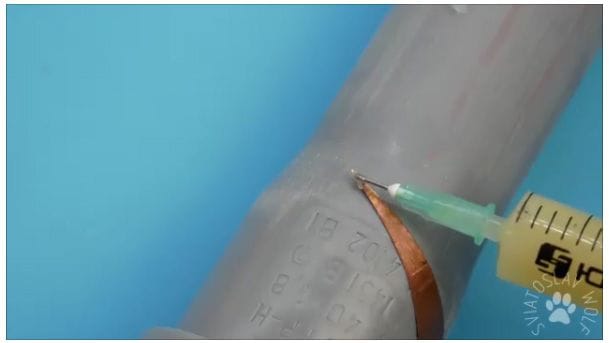

14- Наносим совсем не много супер клея на медный треугольник и приклеиваем его в указанное место (смотреть фото ниже). Даем клею застить примерно 5 минут.

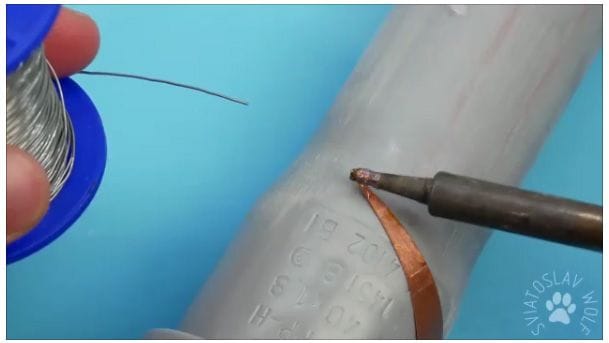

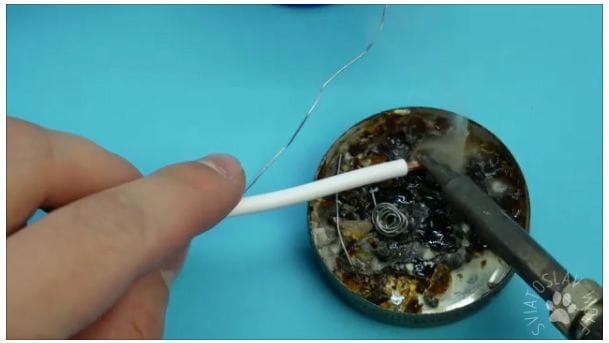

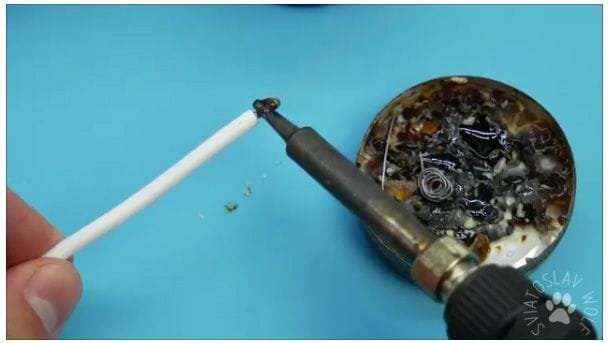

15- Далее следует залудит провод и медный треугольник.



16- После того как залудили медный провод его следует припаять к медному треугольнику так как это изображено на фото ниже.

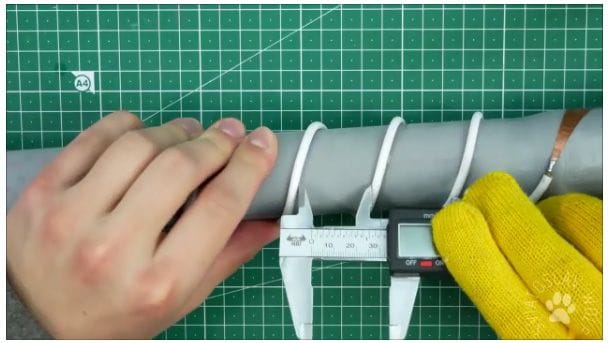

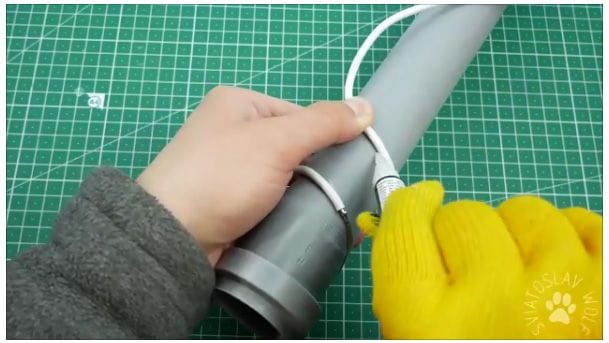

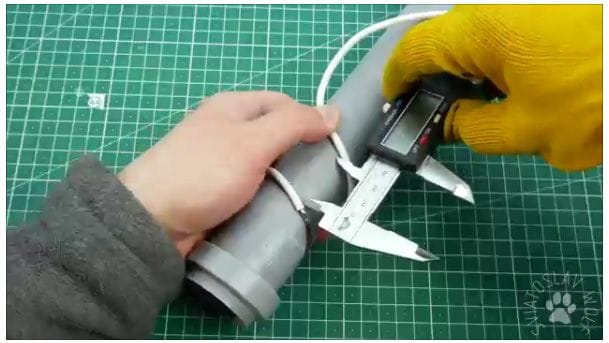

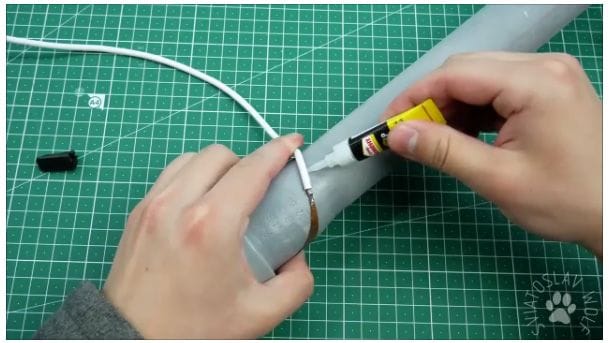

17- Теперь самый важный и ответственный момент. Нужно отметить расстояние 3 мм и сделать один виток, зафиксировать супер клеем и снова повторить действия, и так до тех пор, пока не получиться 12 витков. Советую приклеивать провод к трубе в перчатках, а иначе будет очень легко склеить пальцы супер клеем.

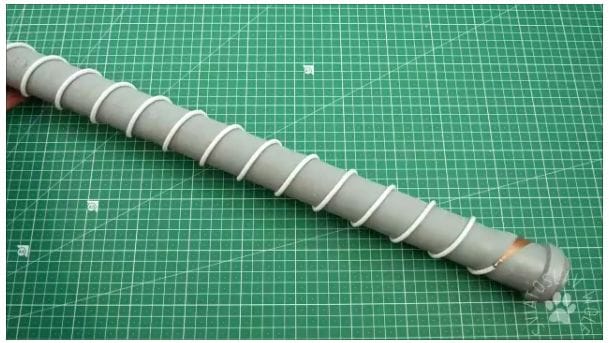

18- После того как мы намотали 12 витков провода на трубу, она должна выглядеть примерно так как на фото ниже.

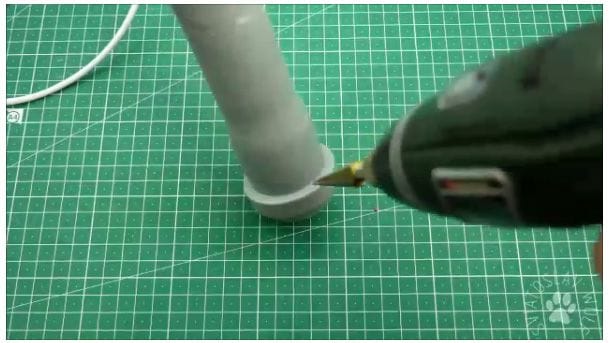

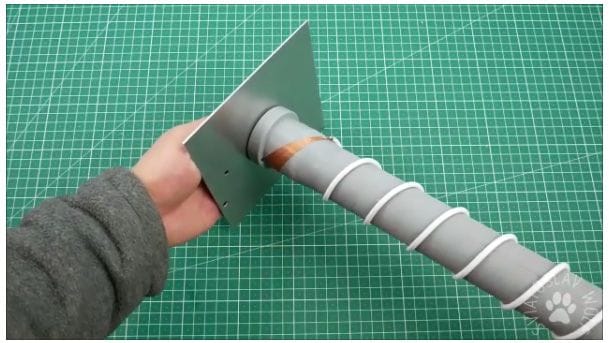

19- Затем нужно будет зафиксировать рефлектор.

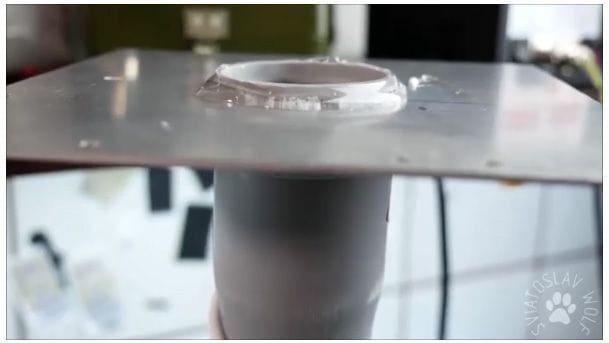

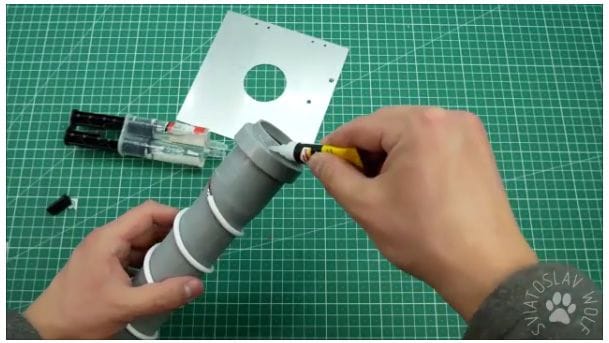

20- Сначала прихватим трубу к рефлектору на супер клей.

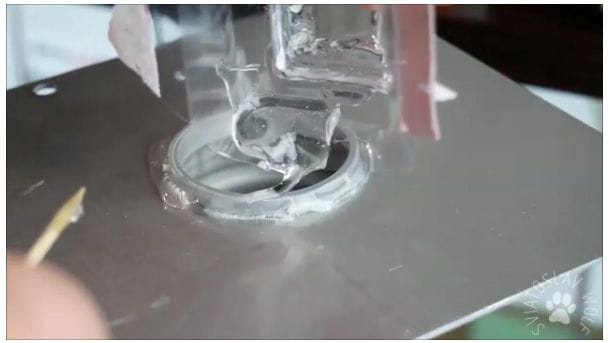

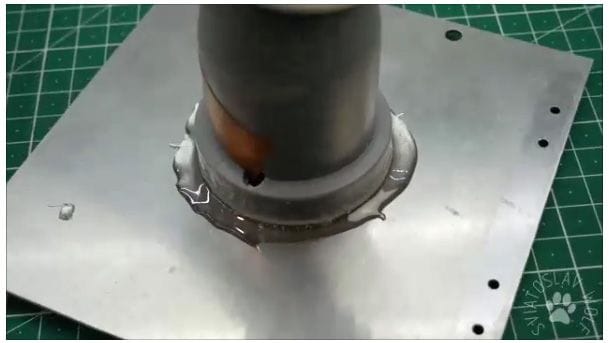

21- Ну а затем зальём место соединения двух компонентным клеем (эпоксидной смолой). И ждем 4-5 часов до полного затвердевания эпоксидной смолы.

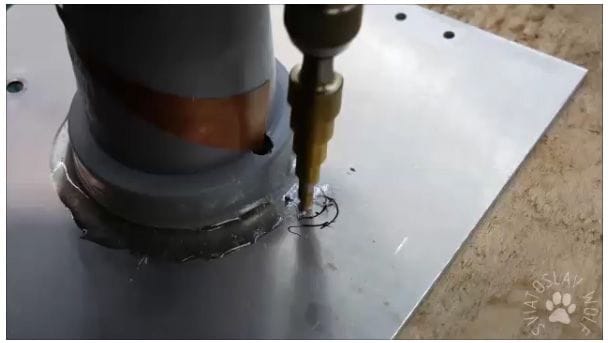

22- Высверливаем отверстие под разъем для кабеля (кабель должен быть 50 ОМ).

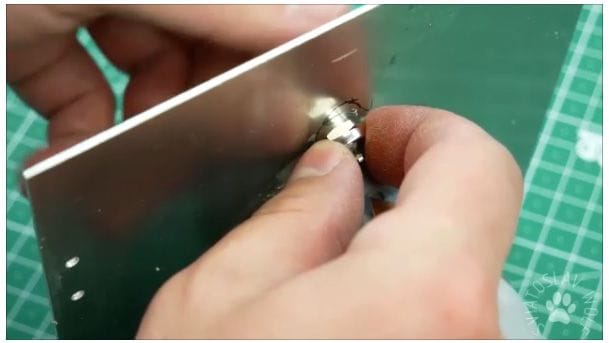

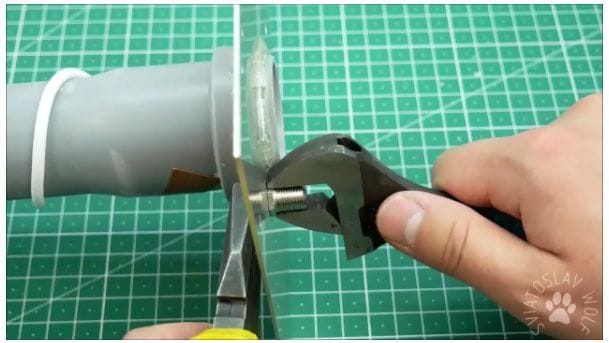

23- Вкручиваем разъём на свое место.

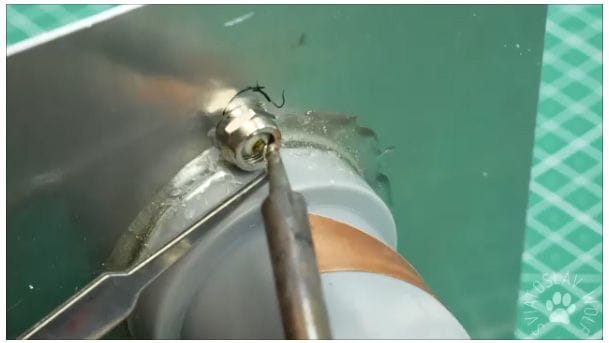

24- Центральный контакт коннектора припаиваем к медному треугольнику.

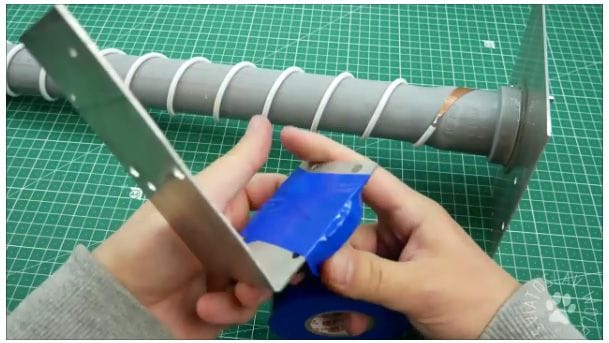

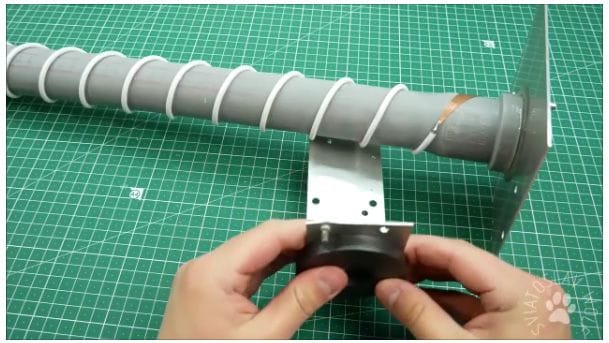

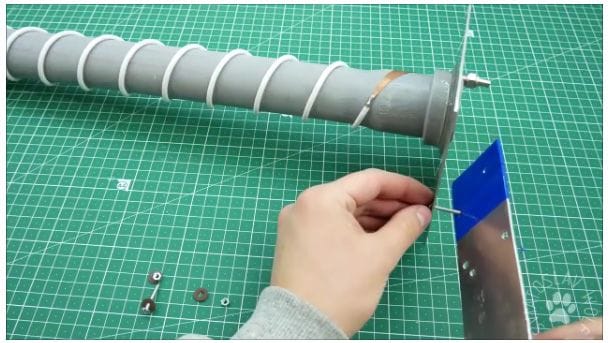

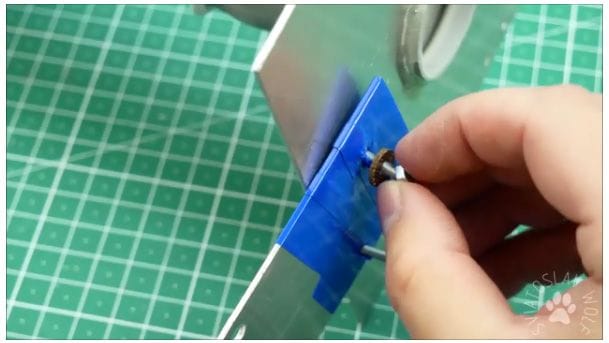

25- После чего нам следует изготовить кронштейн для крепления антенны. Кронштейн следует делать исходя из собственных потребностей. Автор решил сделать кронштейн, который можно закрепить к крыше его автомобиля.

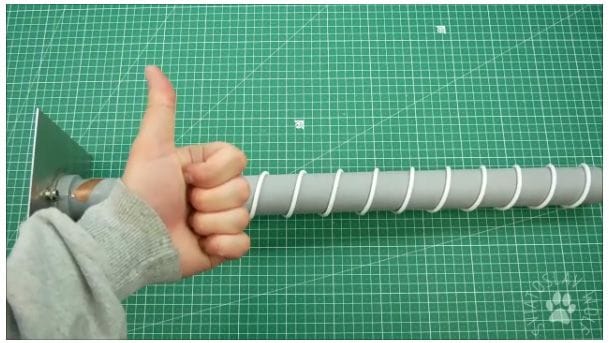

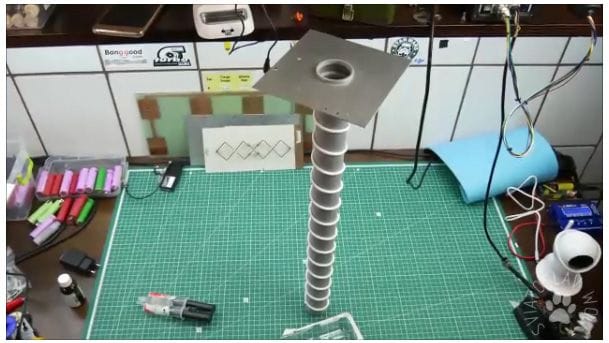

26- Антенна готова.


Тесты и выводы:

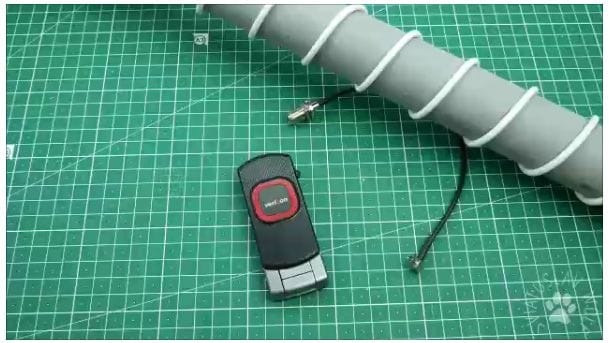

Антенну к модему будем соединять при помощи переходника, который заранее приобрели. Но переходник использовать не обязательно, можно просто припаяться к модему.


Тесты будем проводить в 15 км от ближайшего населённого пункта.

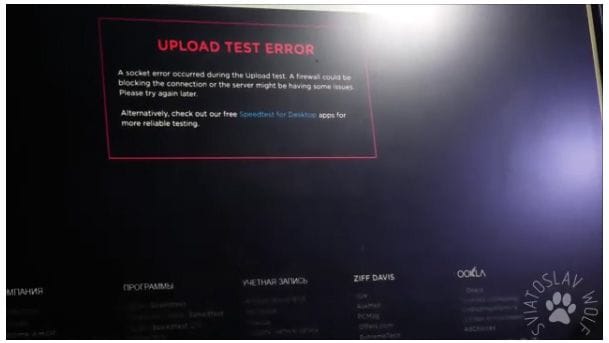

Для сравнения подключаем модем без антенны и замеряем скорость при помощи различных приложений.


Как мы видим сигнал очень плохой и очень часто пропадает.
А теперь замеряем скорость интернета с подключенной к модему антенной. Саму антенну следует направлять строго на источник сигнала. Чтобы узнать местонахождения ближайшего источника сигнала следует зайти на сайт провайдера, к которому вы подключены.


И мы видим, что скорость интерната в разы выросла.

В итоге у нас получилась очень мощная антенна, которая наверняка сможет помочь вам справиться с проблемой медленного интернета за городом. Преимущество этой антенны в том, что её стоимость по сравнению с заводской антенной в разы дешевле, даже если покупать все материалы в магазине.

Ну, на этом все всем большое спасибо за внимание надеюсь, данная статья была полезна для вас. А также у вас есть замечательная возможность увидеть видео сборку данной самодельной антенны.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 10 из 10 (голосов: 1)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
9 комментариев
  1. Nruter
    На какой частоте работает эта антенна?
    1. Иван_Похмельев
      Методом реверс-инжиниринга с использованием, например, этого онлайн-калькулятора для спиральной антенны можно прикинуть, что средняя частота примерно 2,4 ГГц.
  2. Dmitrij
    Цитата: Nruter
    На какой частоте работает эта антенна?


    На любой, даже сигналы инопланетят принимает. Но тут очень важно, как отметил автор видео - изолента должна быть синей!


    А если серьезно, то вся фишка в экранировании сигнала, никакие спирали мотать не нужно, достаточно дрючка провода. У меня была лампа с алюминиевым отражателем, на миниатюрную спутниковую похожа антенну. Так я внутри нее располагал модем и вполне неплохо усиливал сигнал.
    "Марти! Думать нужно в четырех измерениях..."
  3. Иван_Похмельев
    Антенна - усилитель
    Про усилитель-то зачем выдумывать? Для заманухи?
    Нужно отметить расстояние 3 мм
    Так уж и 3 мм?
  4. Иван_Похмельев
    Цитата: Dmitrij
    никакие спирали мотать не нужно, достаточно дрючка провода.

    Всё правильно! Герц с Максвеллом - лохи! Электродинамика - лженаука!
    Сунул в разъём гвоздь - и достаточно! Главное - гвоздь этот заэкранировать!
  5. Dmitrij
    Цитата: Иван_Похмельев
    Цитата: Dmitrij
    никакие спирали мотать не нужно, достаточно дрючка провода.

    Всё правильно! Герц с Максвеллом - лохи! Электродинамика - лженаука!
    Сунул в разъём гвоздь - и достаточно! Главное - гвоздь этот заэкранировать!


    дак он экранированный провод намотал, что он принимает то? Гвоздь с экраном будет работать лучше
    "Марти! Думать нужно в четырех измерениях..."
  6. Иван_Похмельев
    Цитата: Dmitrij
    дак он экранированный провод намотал

    Если читать лень, то хоть картинки бы посмотрели, прежде чем ерунду говорить. ((
  7. Иван_Похмельев
    Цитата: Dmitrij
    он экранированный провод намотал,

    И, кстати, использовать вместо обычного провода экранированный - неплохая идея в том случае, если по расчёту требуется большой диаметр спирального проводника, только подключаться надо, конечно, не к центральной жиле, а к экрану.
  8. Pronin
    Намотал он провод сечением 2,5 мм2 (а не 2,5мм). Это примерно 1,8мм...2мм медной многожилки в диаметре
