Бензиновая зажигалка из меди






На сайте уже представлены несколько версий бензиновых зажигалок, но у каждого мастера свой опыт и знания. Давайте рассмотрим изготовление еще одной модели бензиновой зажигалки. Сначала давайте посмотрим, изделие на видео.



Для ее изготовления мастеру понадобились следующие

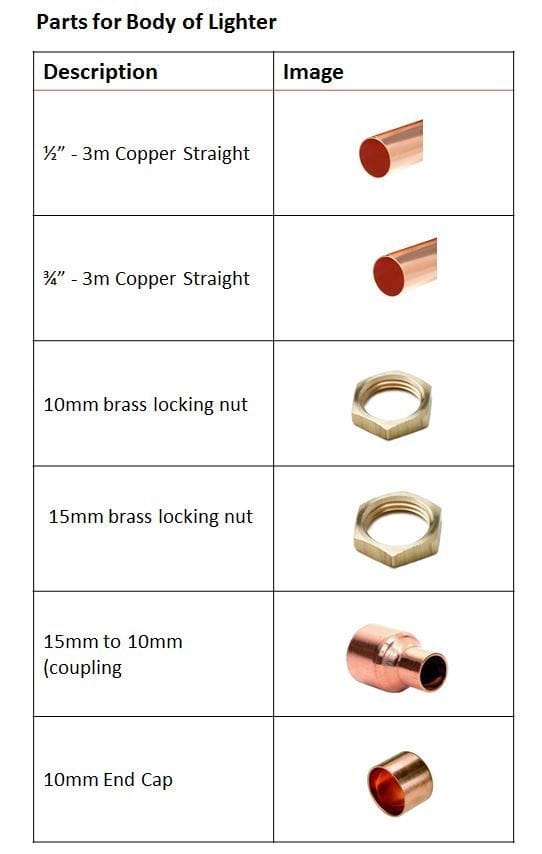

Инструменты и материалы:
-½ "медная трубка;
- 3/4 "медная трубка;
-10 мм латунная гайка;
-10-мм резьбовая заглушка;
-Переходник с ¾ "на ½";
-Заглушка 10 мм;
-Уплотнительные кольца;
-Переходник с 1/8 "на ½";
-Хлопковая веревка;
-Проволока;
-Жидкость Zippo;
-Латунная трубка 3.18 мм;
-Латунная пластинка;
-Винт M3.5;
-Зажигалка;
-УШМ4
-Горелка;
-Припой;
-Напильники;
-Дрель;
-Наждачная бумага;
-Шлифовальная паста;
-Шлифовальный станок;
-Тиски;

Бензиновая зажигалка из меди


Шаг первый: корпус
От 3/4 "медной трубки отрезает 5,5 см. Снимает заусеницы. Припаивает к краю трубки 10 мм гайку.








Шаг второй: обработка гайки
Зажимает корпус в патрон дрели и обтачивает гайку. Затем шлифует.










Шаг третий: верхняя часть
С ¾ переходника срезает 5-7 мм. Зачищает заусеницы. У 15 мм гайки стачивает витки резьбы. Припаивает гайку с переходником к корпусу.














Из трубки изготавливает ветровик.






Рассверливает 1/8 переходник (через отверстие должен проходить фитиль). Вставляет переходник в ветровик и припаивает к верхней части корпуса.










Шаг четвертый: полировка
Шлифует корпус наждачной бумагой, сначала на сухую, затем с водой. Полирует корпус с использованием полировочной пасты.






Шаг пятый: заглушка
Шлифует заглушку. Одевает уплотнительное кольцо. Вкручивает в нижнюю гайку.

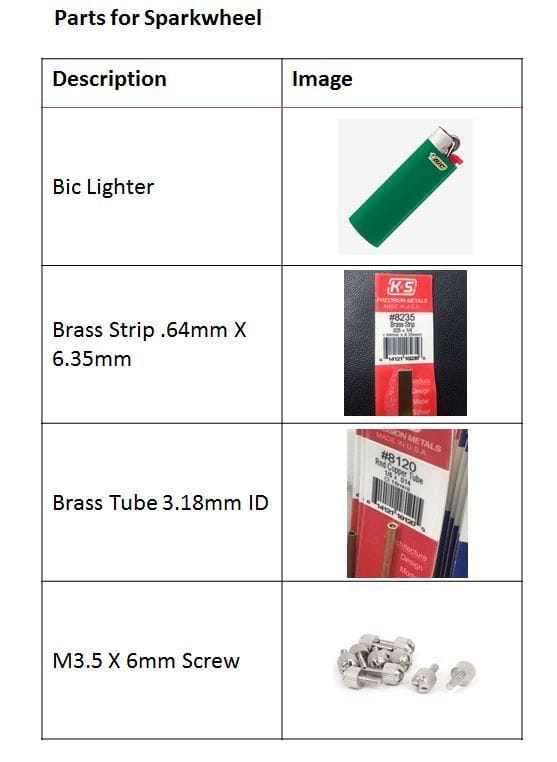

Шаг шестой: запальник
Разбирает старую зажигалку и вытаскивает пружину, кремень и колесо. Вкручивает винт в латунную трубку. Отрезает трубку одинаковой длинны с пружиной.







Из латунной пластинки сгибает держатель.







Сверлит в держателе три отверстия, одно под кремень и два под штифты колеса. Припаивает держатель к трубке.






Припаивает запальник к корпусу зажигалки. Шлифует место пайки.









Устанавливает кремень и колесо. Надевает сверху защитный колпачок.





Шаг седьмой: фитиль
Оборачивает вокруг веревки тонкую проволоку. Протягивает фитиль через отверстие в верхней части. Край фитиль нужно распушить. В корпус зажигалки просовывает остальную часть фитиля, добавляет вату.










Шаг восьмой: заправка
Заливать жидкость нужно до тех пор, пока она не начнет капать с верхней части. Затем закрутить крышку. Протереть зажигалку. Поворотом колеса высекается искра и зажигалка горит.
