Простой и не дорогой Power Bank

Простой и не дорогой Power Bank

Привет самоделкины! Наверняка каждый знает про такую штуковину как Power Bank. В наше время он просто необходим. И у многих он уже есть, а у тех у которых его нет, наверняка хотят его приобрести. Ток вот в сегодняшней статье я попытаюсь как можно подробнее описать сборку не дорогого и очень большого в плане объёма Power Banka. Данную самоделку сможет собрать абсолютно каждый, так как вам не нужно будет паять ни какие схемы. Power Bank будет собран уже на готовой плате.

Для платы, которую мы выбрали, потребуются 7 аккумуляторных батарей формата 18650, но также можно использовать меньше аккумуляторных батарей, все возможные схемы подключения вы можете узнать у продавца, у которого вы покупали свою плату.

Наша сборка может иметь объём до 35А, это в том случае если мы будем использовать новые и дорогие аккумуляторные батареи. Но автор данной самоделки решил ещё больше сэкономить, и будет использовать старые батареи от старого аккумулятора ноутбука. Такие АКБ можно найти в мастерских бытовой техники и у них иногда можно договориться и забрать такие АКБ за спасибо. При использовании старых АКБ от ноутбуков можно добиться до 10А, что тоже не плохо.

Для изготовления Power Banka понадобится:
1- Канализационные фитинги.
2- Аккумуляторные батареи формата 18650 7 штук.
3- Модульная плата.
4- Провода.
5- Припой.
6- Паяльник.
7- Скотч.
8- Кусачки.
9- Выключатель.
10- Маркер.
11- Линейка.
12- Дрель.
13- Сверла.
14- Канцелярский нож.
15- Терма клей.
16- Наждачная бумага.

Сборка Power Bank:

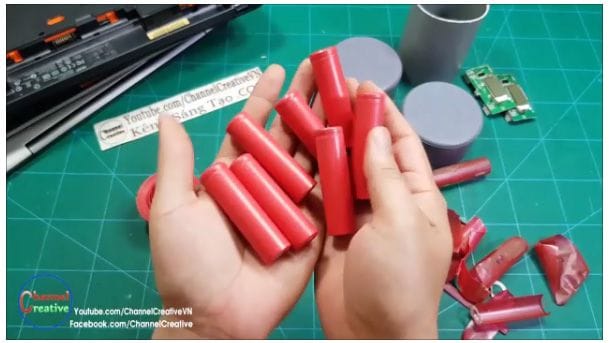

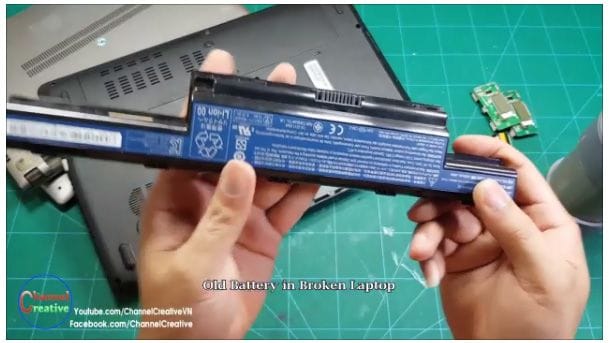

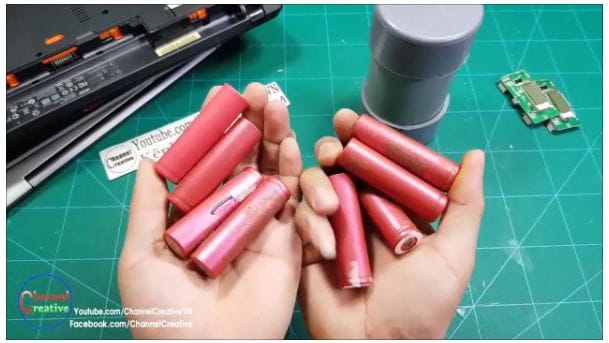

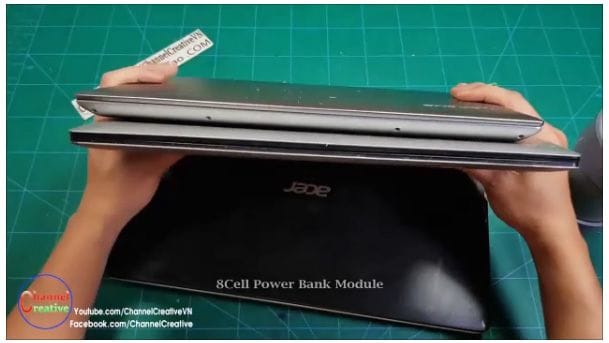

1- Для начала следует раздобыть АКБ для Power Banka. Как я уже и упомянул, что автор будет брать батареи от старого аккумулятора ноутбука.

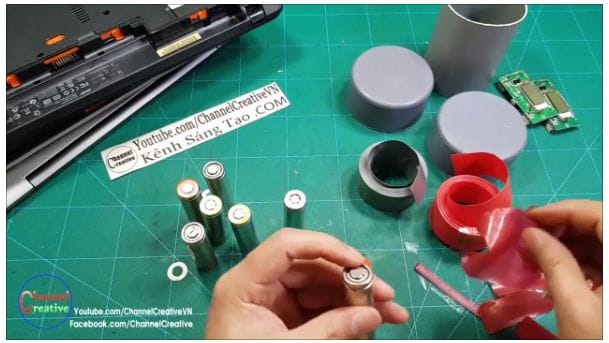

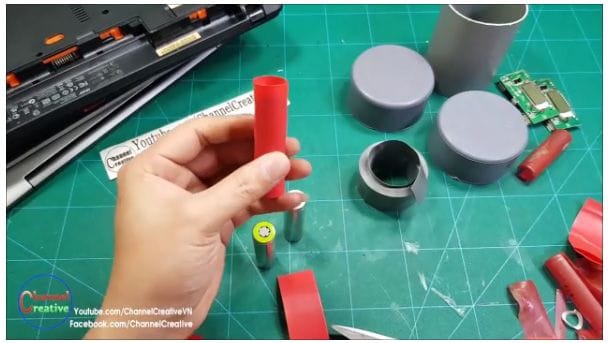

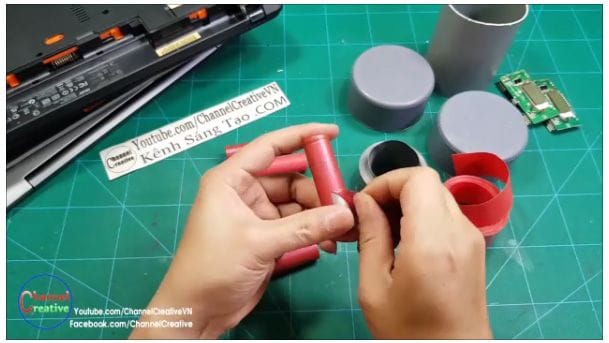

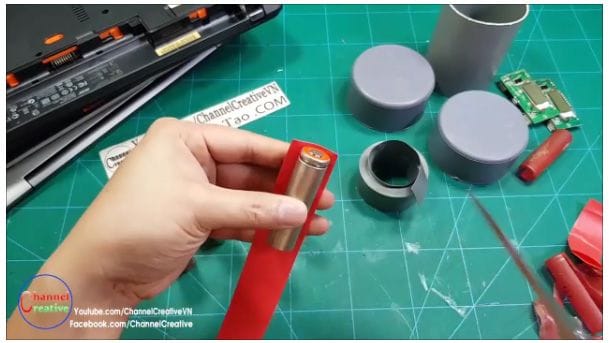

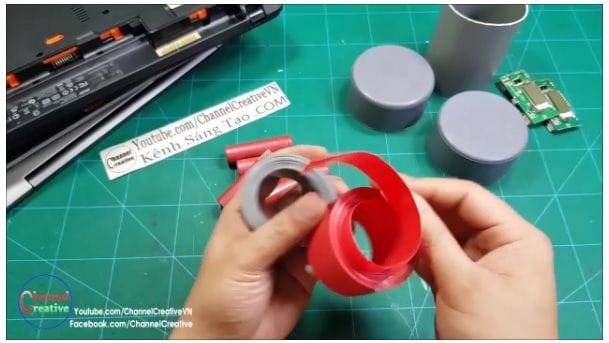

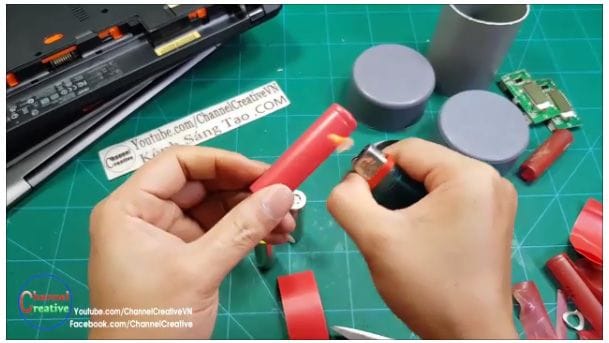

2- У автора завалялась термо изоляция для АКБ, и он решил обновить её на взятых им аккумуляторах. Делать это конечно не обязательно.

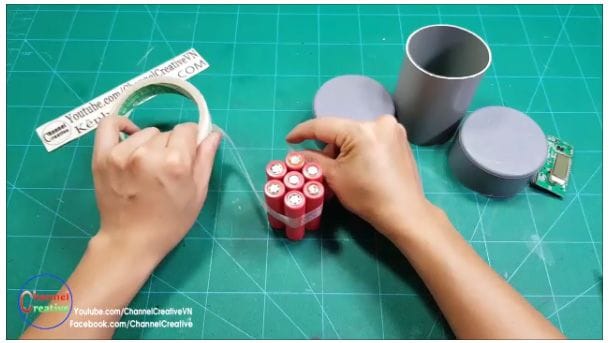

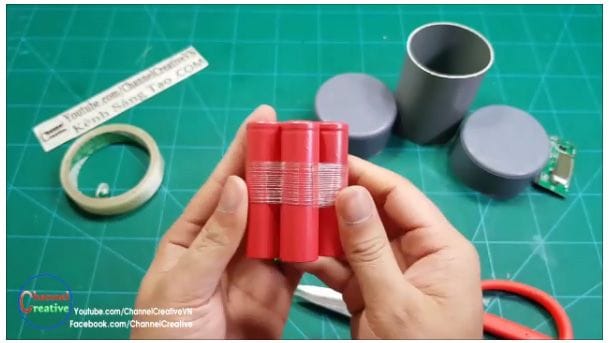

3- Аккумуляторы следует соединить при помощи скотча ну или изоленты, так как это показано на фото ниже.

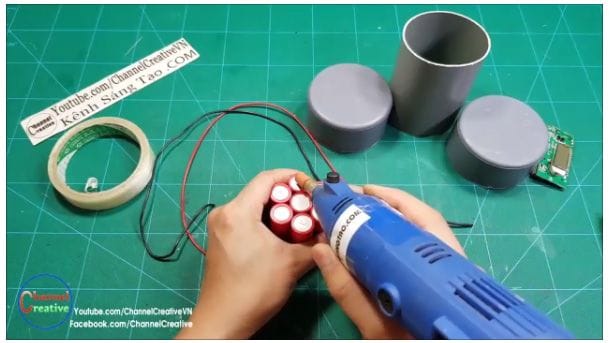

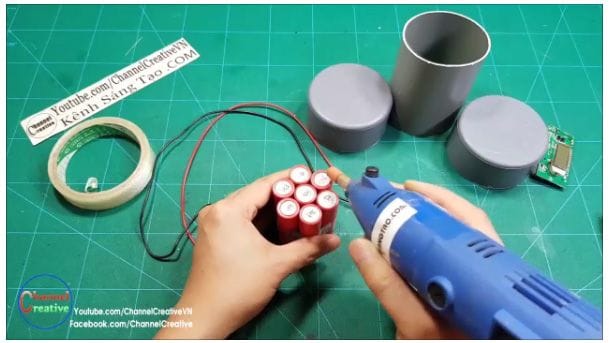

4- Далее следует зачистить места спайки аккумуляторов при помощи наждачной бумаги. Но автор самоделки решил сделать это при помощи бор машинки.

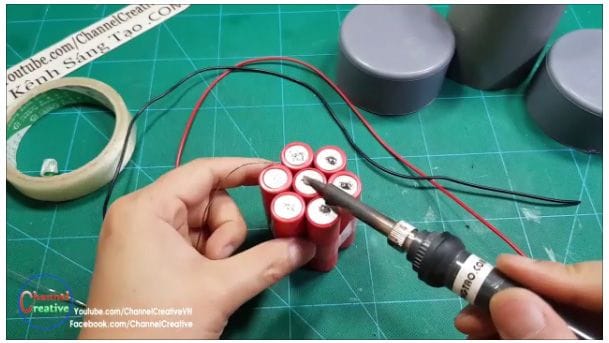

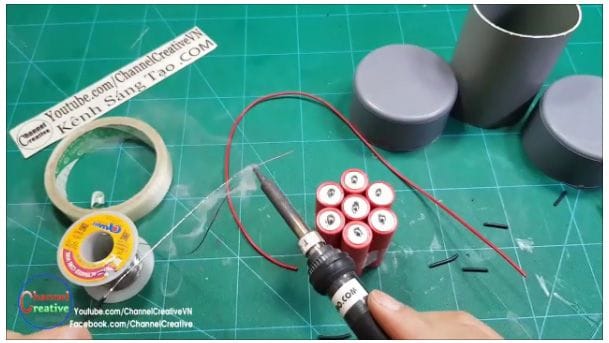

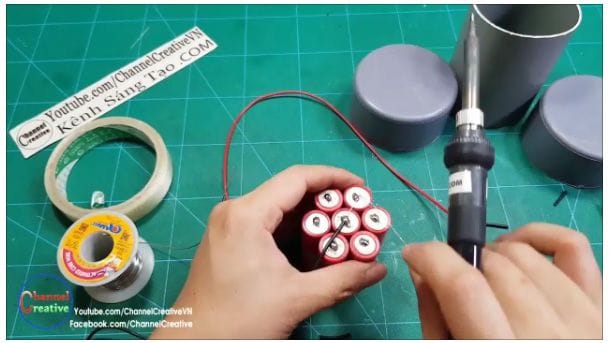

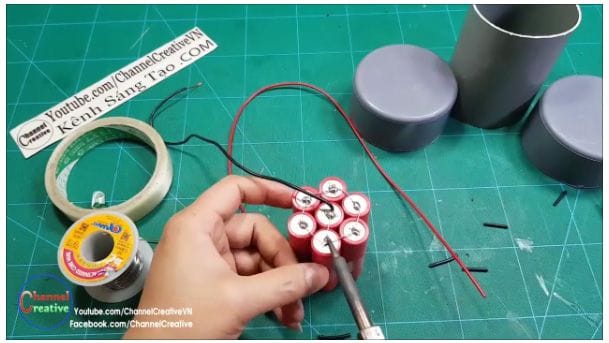

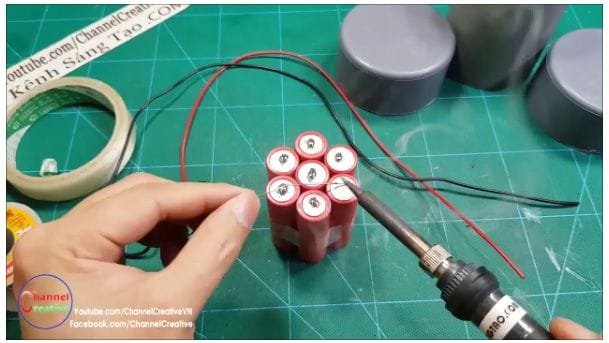

5- После чего переходим к самому важному, спайки аккумуляторов. Вообще аккумуляторы не стоит паять паяльником, так как это очень опасно, да и просто можно испортить АКБ. И желательно использовать контактную сварку, но она есть не у каждого, будем рисковать, и паять обыкновенным паяльником. Так что берём хорошо разогретый паяльник, и нужно будет очень быстро залудить аккумуляторы, после чего дав им остыть.

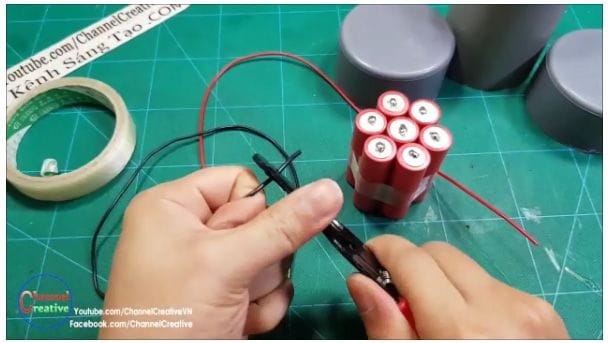

6- Далее нужно взять силовой провод и снять с него изоляцию примерно 15 см.

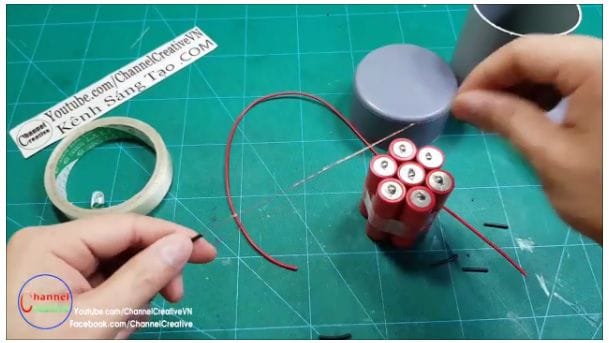

7- После того как сняли изоляцию с провода его нужно будет полностью залудить.

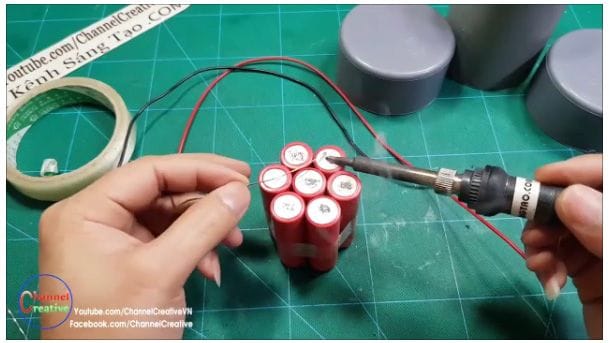

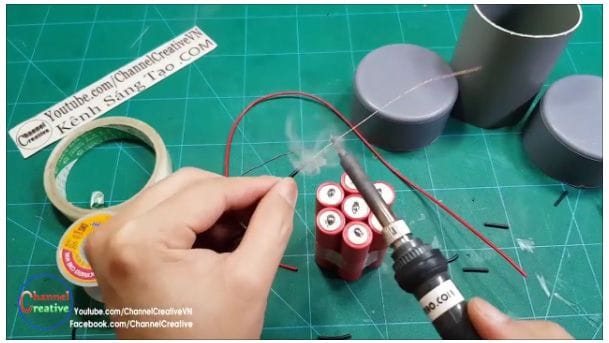

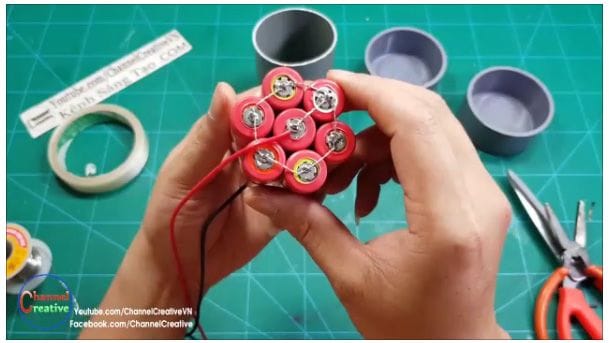

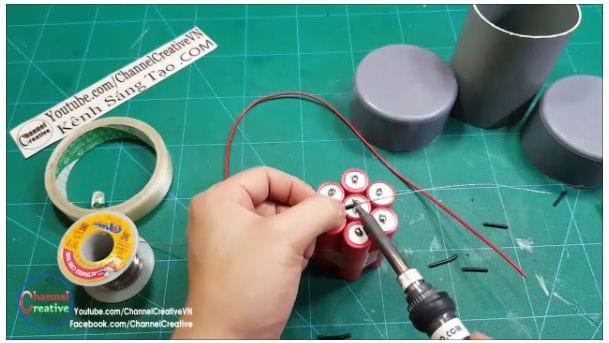

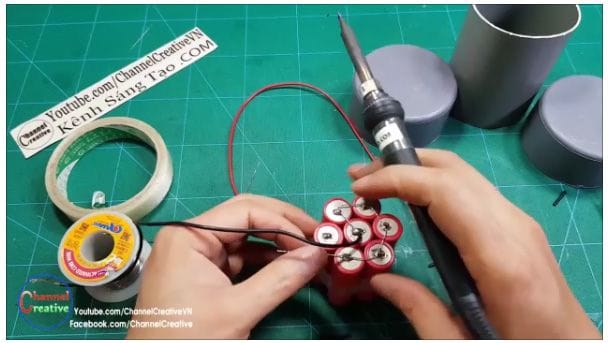

8- И после чего уже заранее подготовленным проводом соединяем аккумуляторы, так как это показано на изображениях ниже. Но следует помнить, что паять аккумуляторы следует хорошо разогретым паяльником, и очень быстро давая банкам остыть.

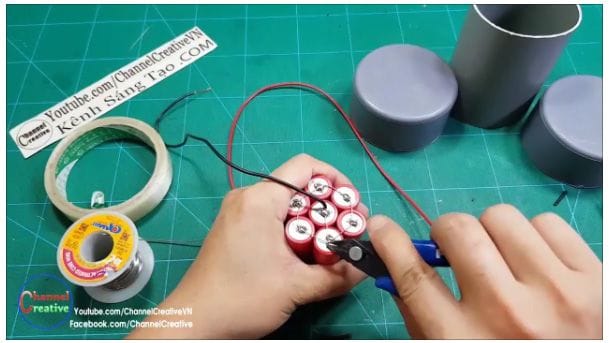

9- Откусываем кусачками торчащий провод.

10- С обратной стороны связки аккумуляторов проделываем те же самые действия, что проделали до этого.

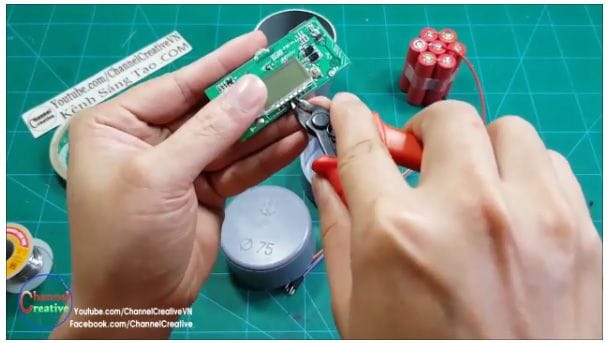

11- Далее откусываем дисплей от основной печатной платы. Это нужно для того чтобы перенести дисплей на корпус.

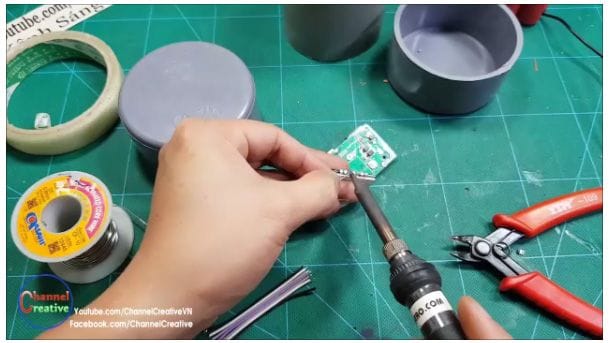

12- После чего следует залудить контакты на дисплеи.

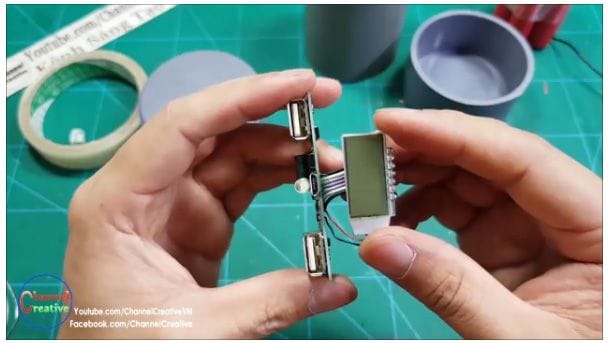

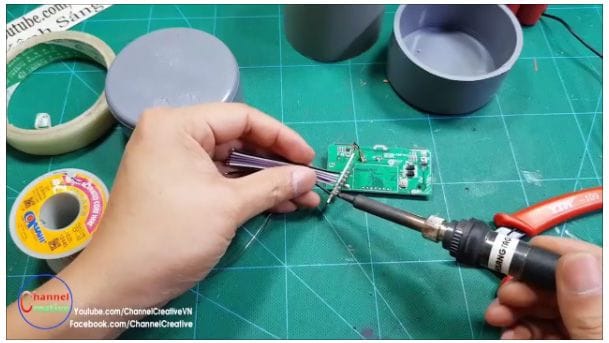

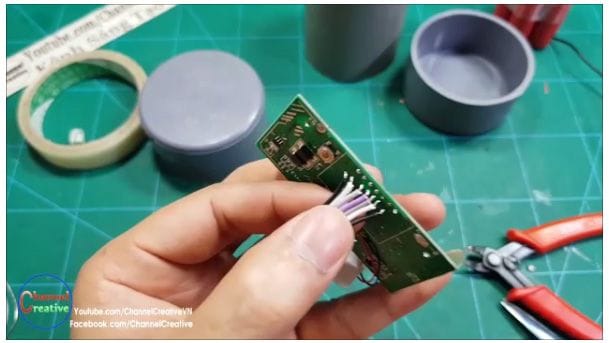

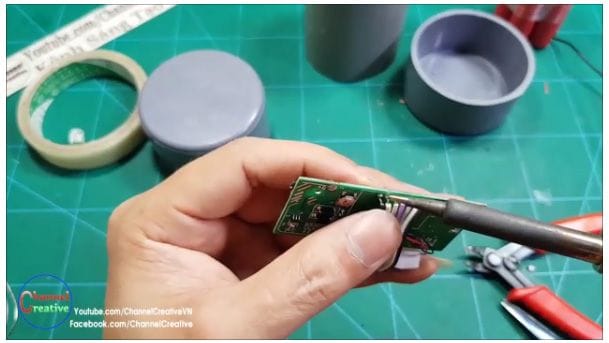

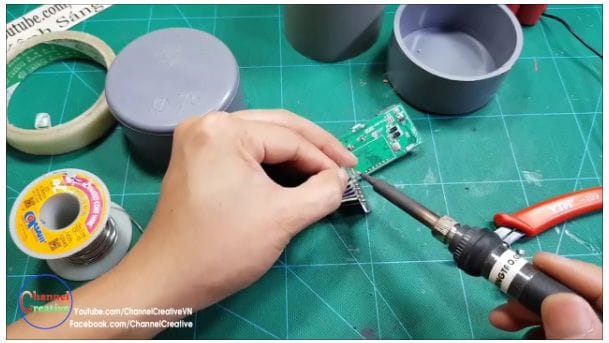

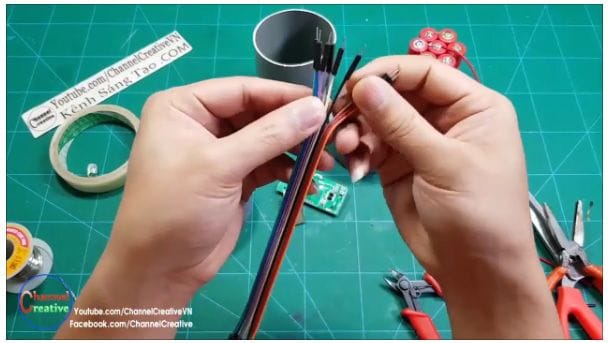

13- И припаяем шлейф от ардуино к дисплею и к основной печатной плате.

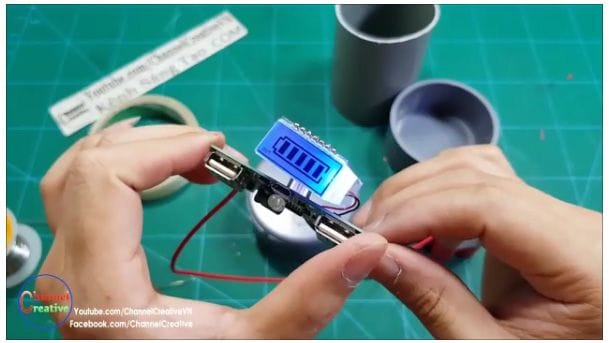

14- Примерно так должна выглядеть основная печатная плата после того как мы перепаяли дисплей.

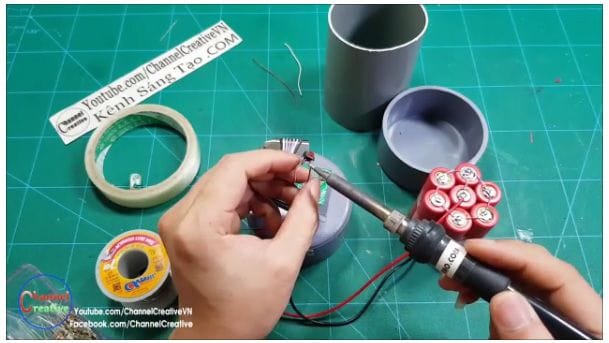

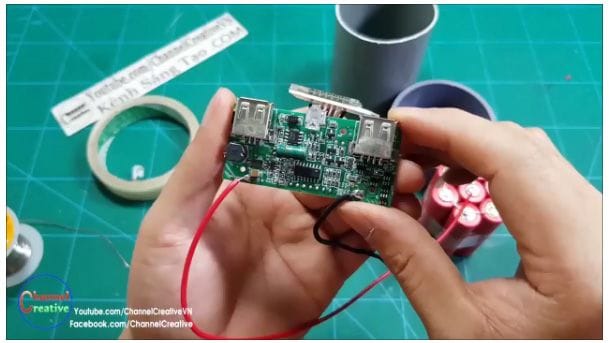

15- Припаиваем аккумуляторную сборку к основной печатной плате. Там нет ничего сложного плюс к плюсу минус к минусу.

16- И проверяем работоспособность сборки. Если все работает, то продолжаем сборку.

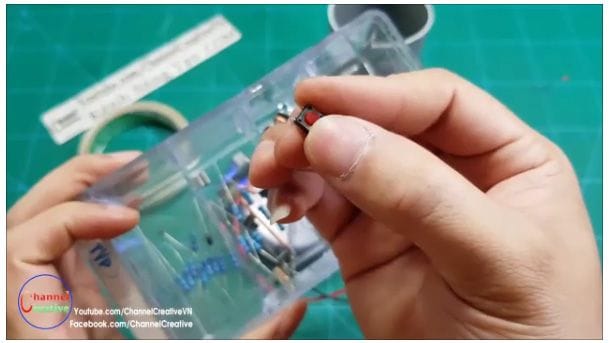

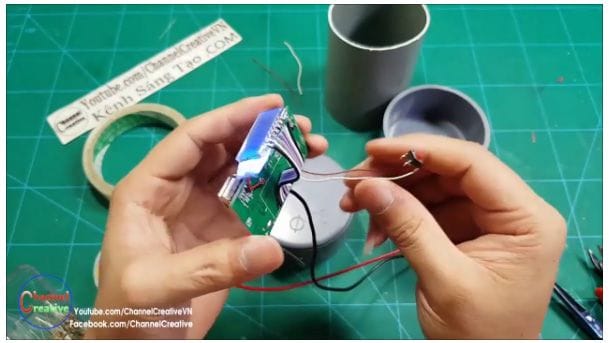

17- Также автор решил перепаять штатную кнопку на печатной плате, для более удобной эксплуатации прибора.

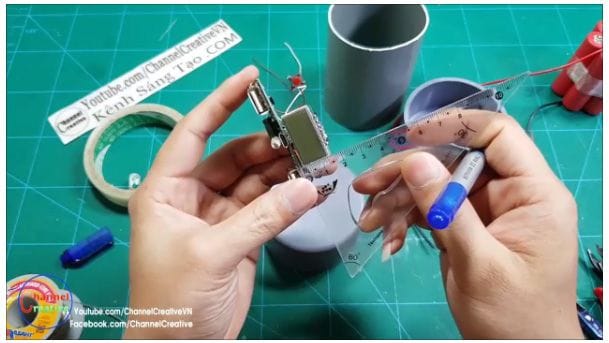

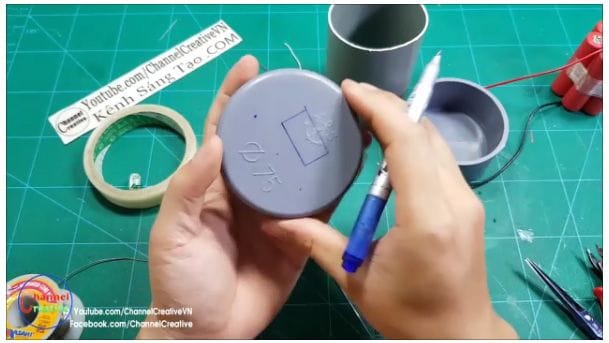

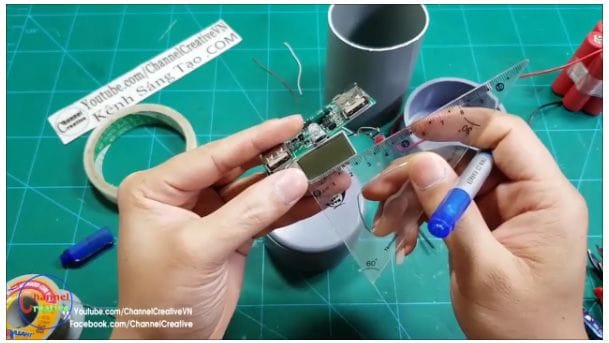

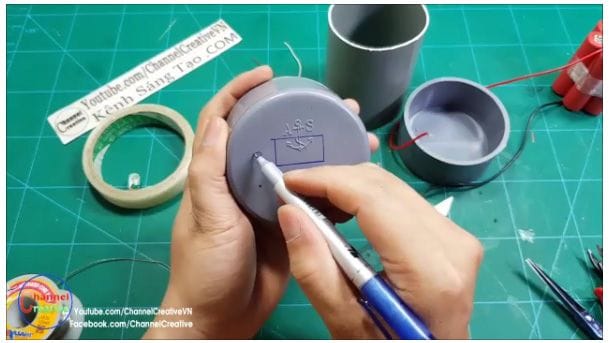

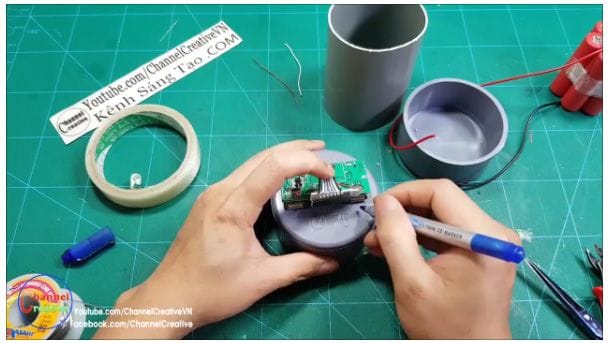

18- Далее на крышке корпуса следует отметить все отверстия под печатную плату.

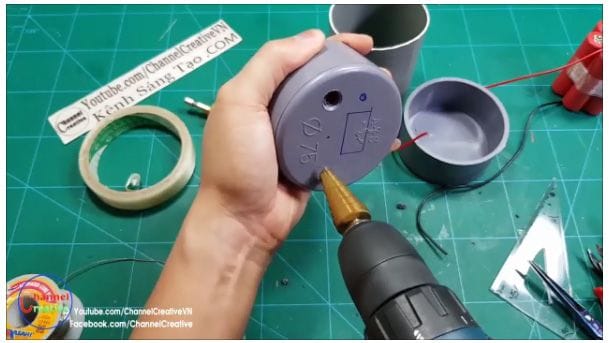

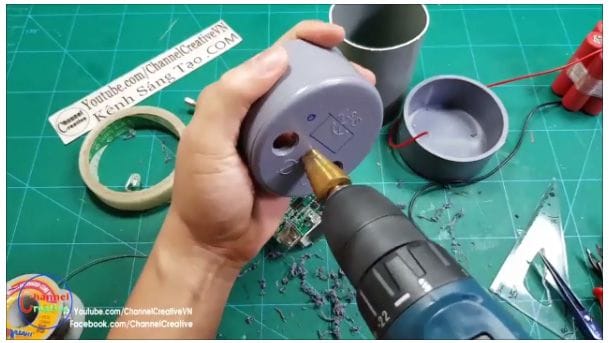

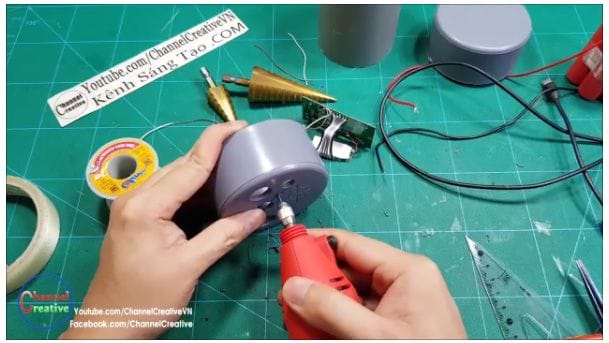

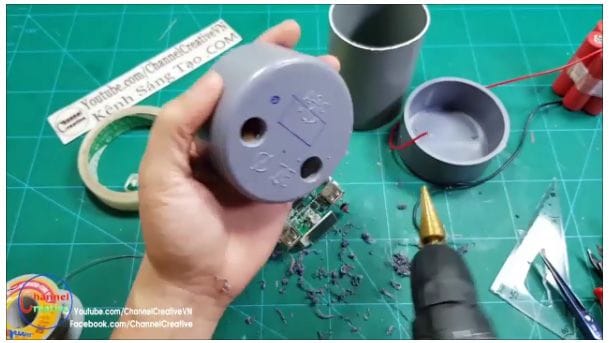

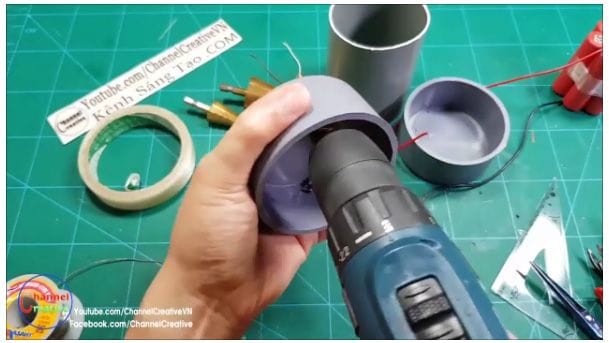

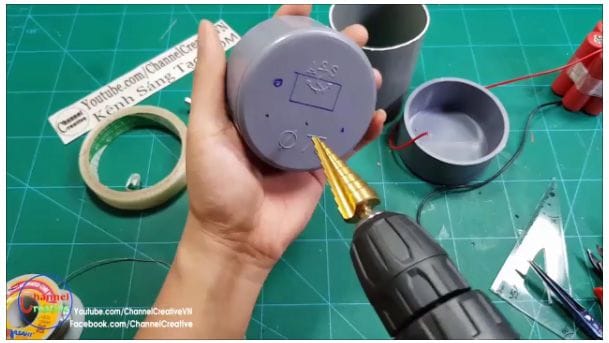

19- Проделываем отверстия по меткам, которые только что проделали.

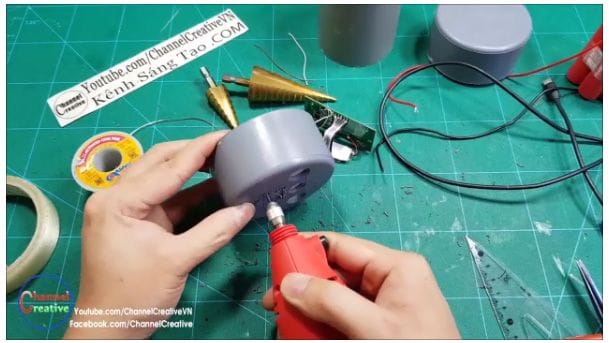

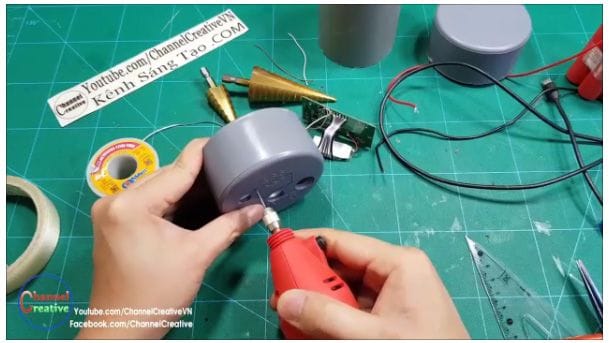

20- При помощи бор машинки или горячего ножа проделываем квадратное отверстие под дисплей.

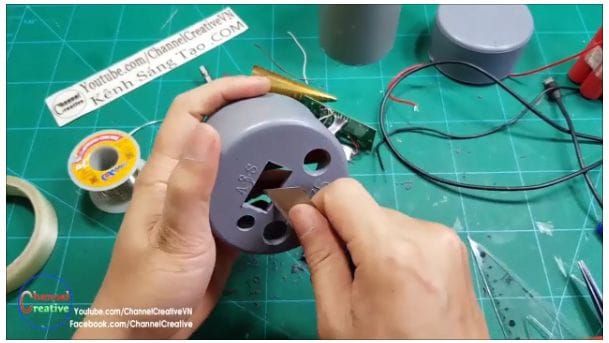

21- И убираем заусенцы канцелярским ножом.

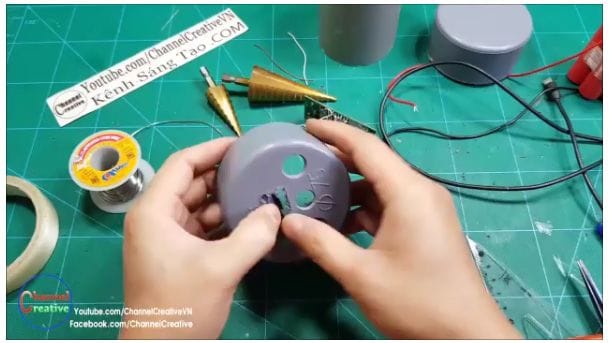

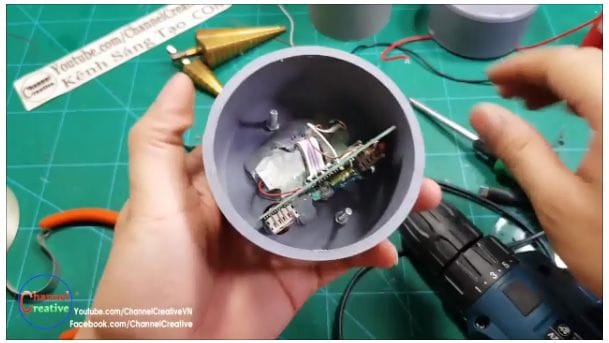

22- Вставляем плату на свое место.

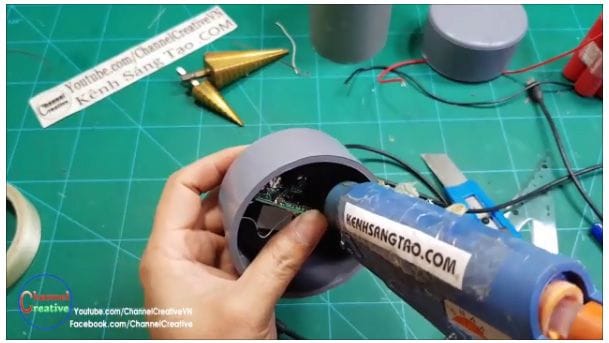

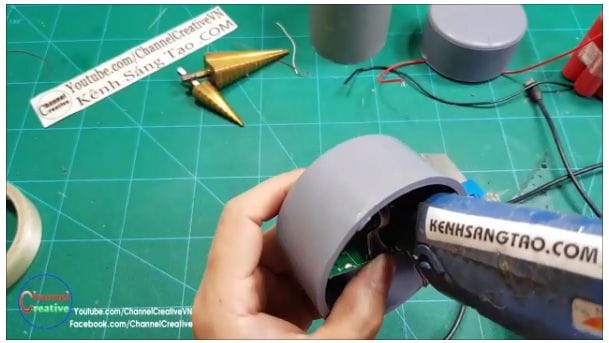

23- Фиксируем основную печатную плату при помощи терма клея.

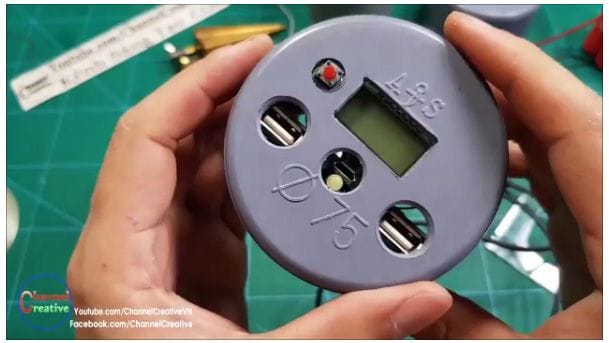

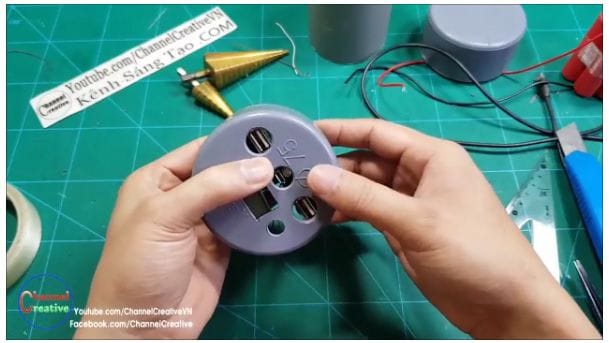

24- Примерно так должно получиться (смотреть фото ниже). Как вы видите автор самоделки не заморачивался
над подгонами отверстий под фору разъёмов.

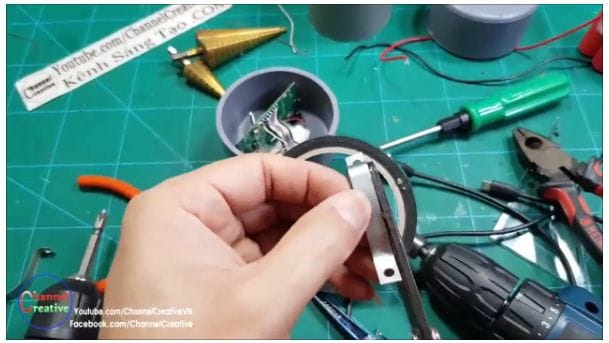

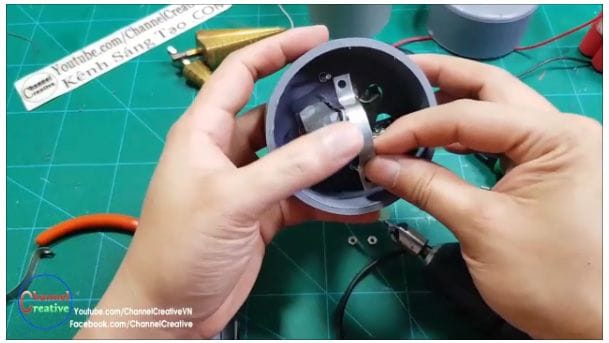

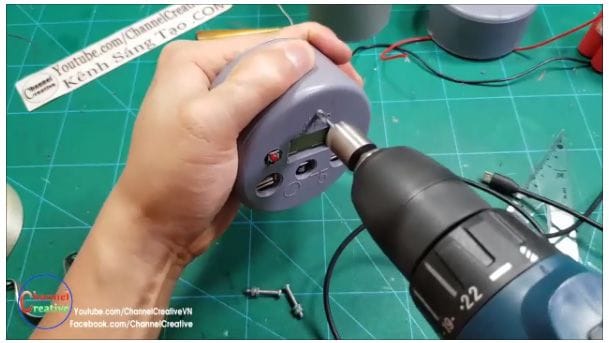

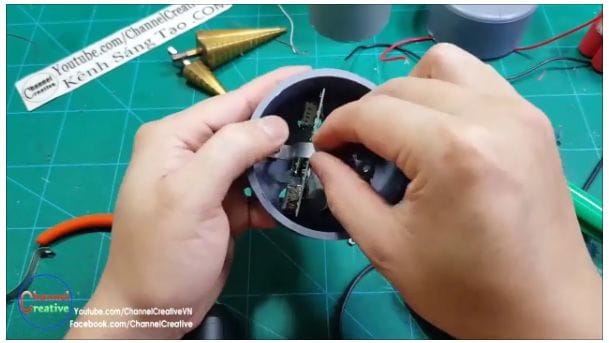

25- Также автор решил усилить соединение платы с корпусом. Для этого следует высверлить пару отверстий и прикрутить своего рода алюминиевый хомут.

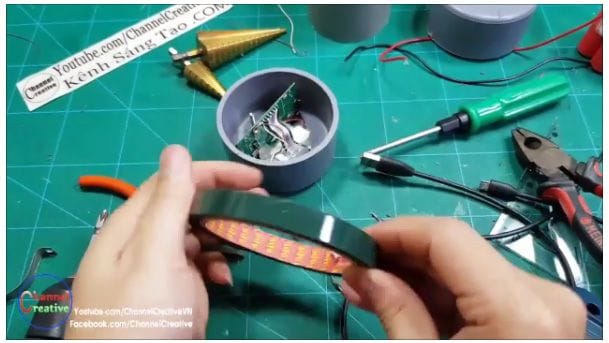

26- Но для того чтобы металлическая стяжка не деформировала печатную плату в качестве прокладки можно использовать двойной скотч.

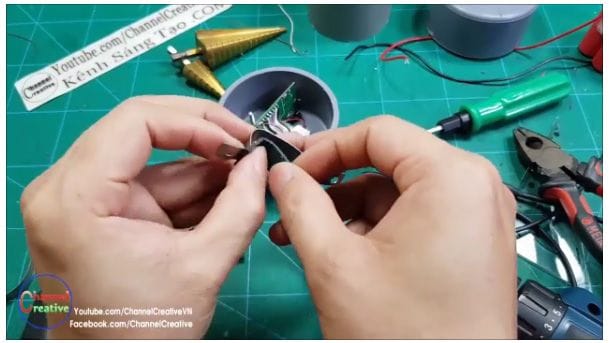

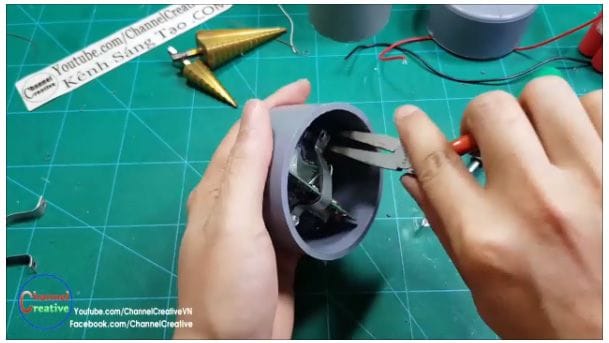

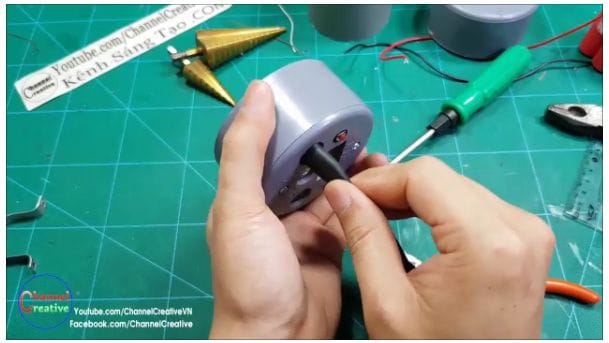

27- И фиксируем на винтовое соединение.

28- Проверяем, не мешает ли корпус.


29- Вставляем в заглушку отрезок трубы.

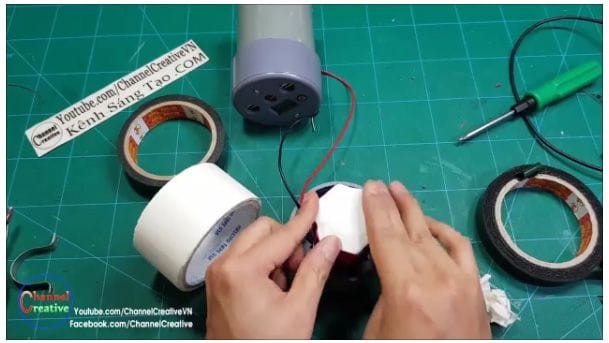

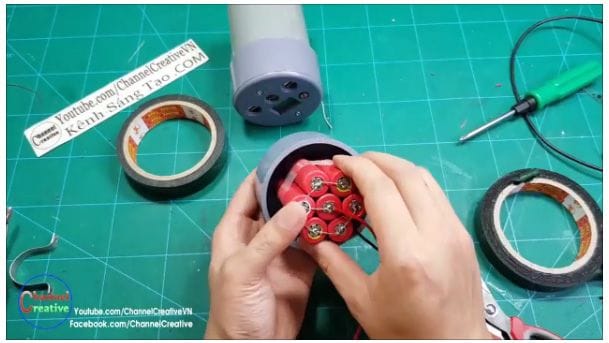

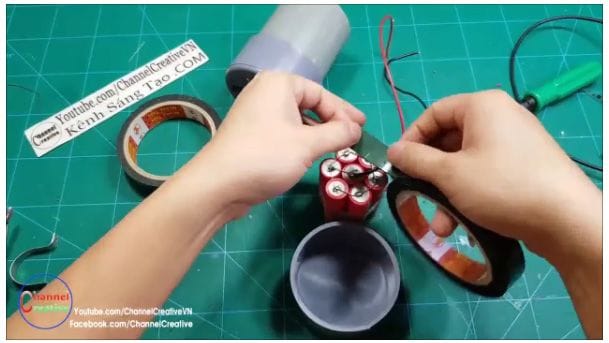

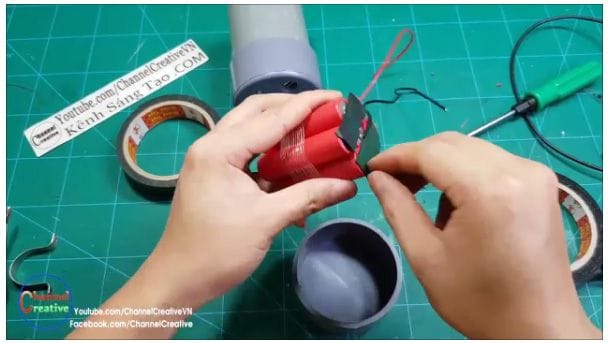

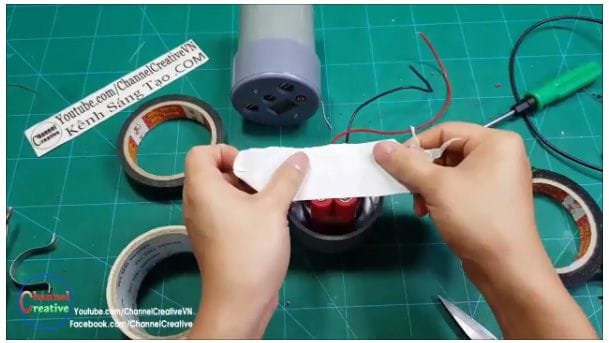

30- При помощи того же двойного скотча изолируем контакты аккумуляторов, и на это же двойной скотч крепим АКБ ко второй заглушке.

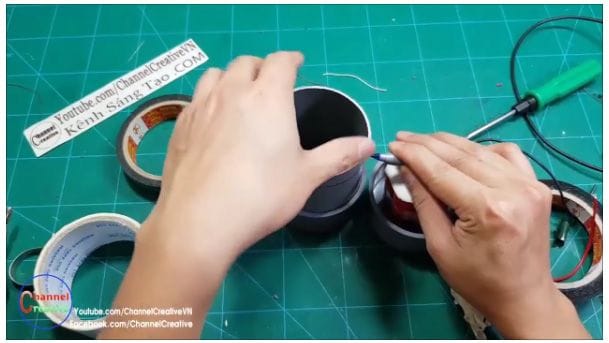

31- А с другой стороны изолируем молярной лентой, но вы должны понимать, что изолировать можно и терма изоляцией и просто обыкновенной изолентой.


32- При помощи маркера оставляем метки, так как это изображено на фото ниже.

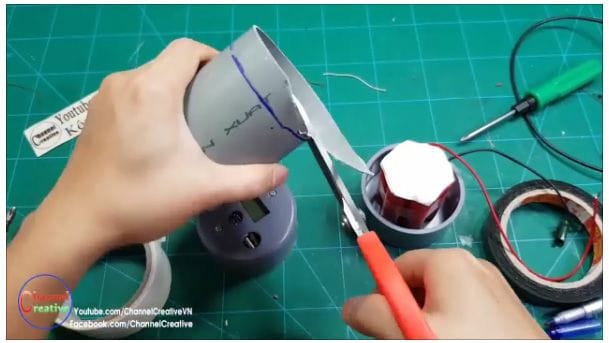

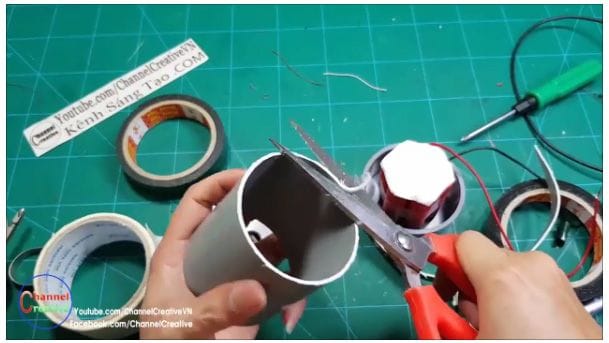

33- И отрезаем лишне.

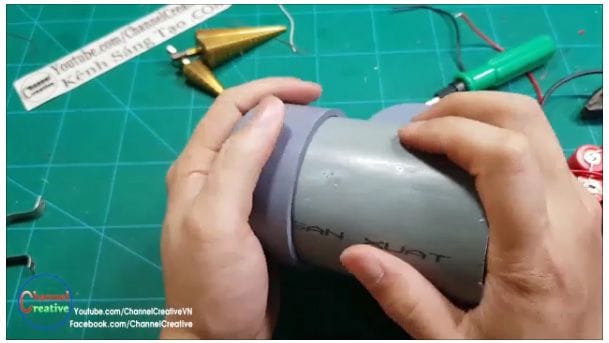

34- После чего окончательно собираем корпус, также для надежности места соединения частей корпуса проклеиваем клеем.

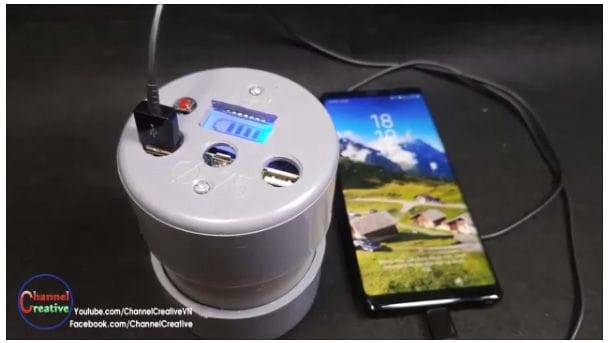

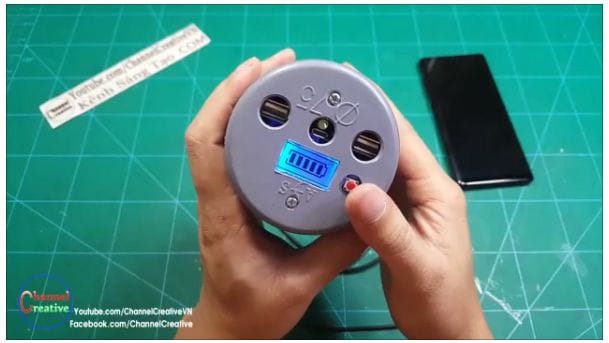

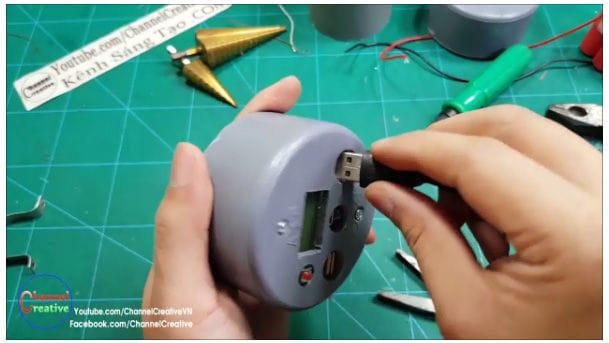

35- Готово!

Тесты и выводы.

В итоге у нас получился не дорогой внешний АКБ для телефона всего за 200р за основную плату. Данная самоделка может зарядить телефон 3-4 раза. Но вы можете использовать новые батареи, что может увеличить количество зарядов телефона и прочих гаджетов во много раз.

Приобрести печатную плату.

Приобрести батареи по 5А.

Приобрести батареи по 3.3А.

Ну на этом все спасибо за внимание надеюсь данная статья была полезна для вас, а также у вас есть возможность посмотреть виде сборку данной самоделки.
