Прибор для измерения интенсивности освещения без программирования


Создаем прибор для измерения интенсивности освещения, без использования Arduino или других микроконтроллеров без программирования. С минимальным набором деталей. Прибор интенсивности освещения отображает различные уровни освещенности с помощью различных по цвету светодиодов. Красный светодиод указывает на нормальную освещенность, красный с желтым светодиоды указывают на высокую интенсивность освещения, а зеленый указывает на очень высокую интенсивность освещения.

Прибор интенсивности освещения может быть установлен в любом месте благодаря своим небольшим размерам, либо использоваться для мобильного замера освещенности в комнатах, производственных помещениях.

Необходимый материал

Прибор для измерения интенсивности освещения без программирования

Электронные компоненты
- Фотодиод
- 3 светодиода (красный, желтый и зеленый)
- резистор 100 ом
- резисторы 47 ом
- источник питания 9 вольт
- макет для тестирования
- комплект проводов
- перемычки

Инструменты
- нож
- паяльник
- припой

Пробы и испытания.

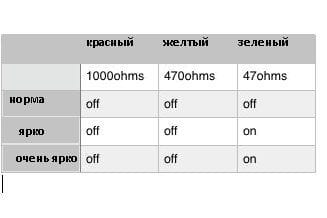

Для получения идеального результата, протестированы резисторы с разными значениями в различных световых условиях. Значения резисторов были выбраны с учетом разницы в сопротивлении каждого светодиода разного цвета. Было отмечено, что красный светодиод имел наименьшее сопротивление, в то время как желтый светодиод наибольшее.

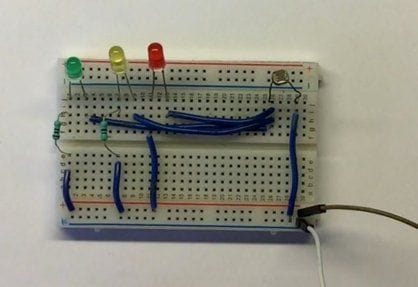

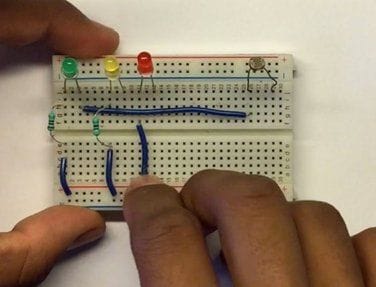

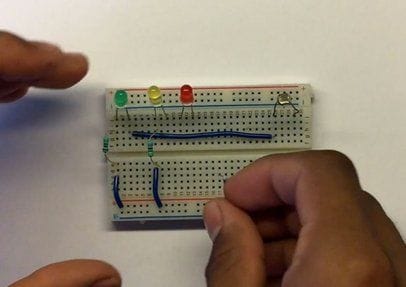

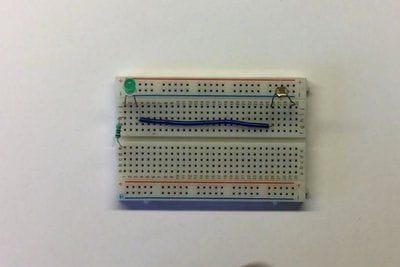

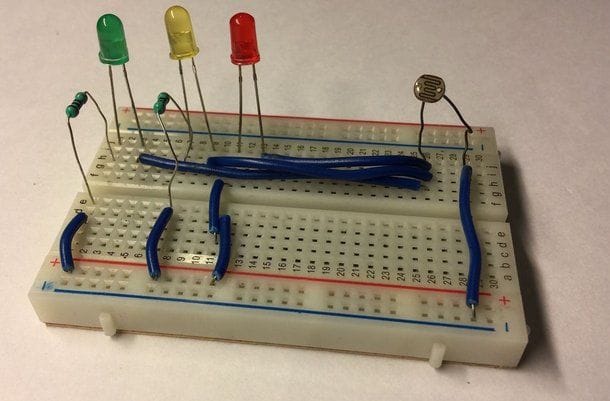

Создание прототипа на макетной плате и испытание.





Схема

Окончательная сборка на печатной плате





Изготавливаем коробку для прибора и собираем окончательный вариант.
