Прозрачный светодиодный светильник с беспроводной зарядкой

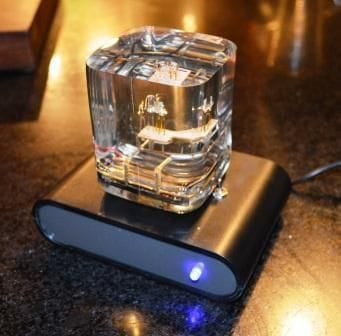

Интересный светильник изготовил мастер-самодельщик. Электроника светильника заключена в корпус из эпоксидной смолы. Включается светильник встряхиванием корпуса. Аккумуляторы заряжаются с помощью беспроводной зарядки. Давайте посмотрим видео работы светильника.



Для изготовления светильника мастеру понадобились следующие

Инструменты и материалы:
-Эпоксидная смола;
-Коробка (пресс-форма);
-Плата со светодиодами;
-Светодиоды (красный, синий, зеленый);
-Аккумуляторы;
-Батарейный отсек;
-Медная проволока;
-Беспроводной зарядный модуль;
-Корпус для зарядки;
-Ртутный переключатель;
-Блок питания 7,5 В 1 А;
-Резисторы;
-Тумблер;
-Паяльник;
-Плоскогубцы;
-Кусачки;
-Мультиметр;
-Наждачная бумага;
-Полироль;
-Шлифмашинка;
-Нож;

Прозрачный светодиодный светильник с беспроводной зарядкой


Шаг первый: батареи

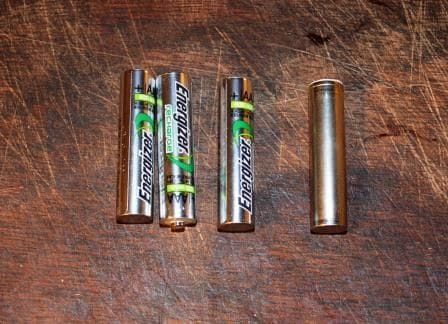

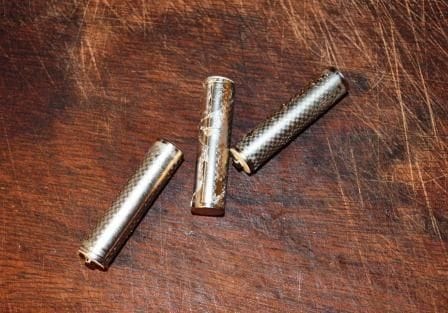

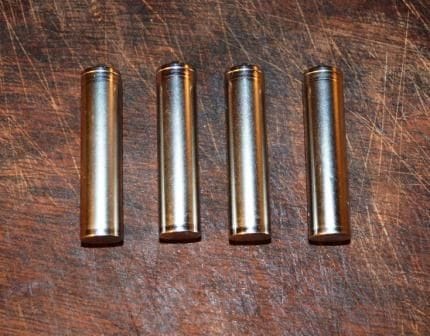

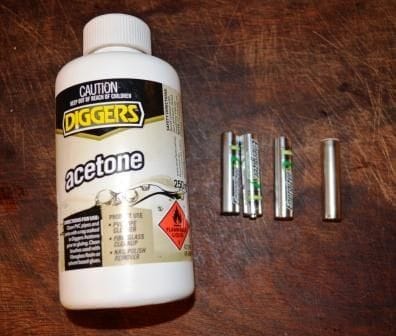

В светильнике используются четыре аккумулятора размера AAA. Для лучшего вида мастер очищает с аккумуляторов надписи.




Шаг второй: батарейный отсек
Первая попытка собрать батарейный блок окончилась неудачей. Мастер перегревал аккумуляторы при пайке, и они выходили из строя.

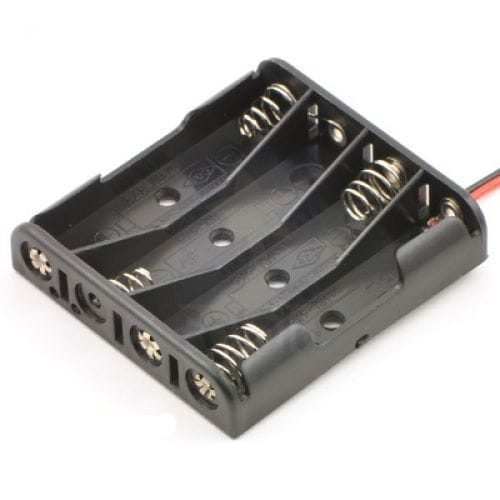

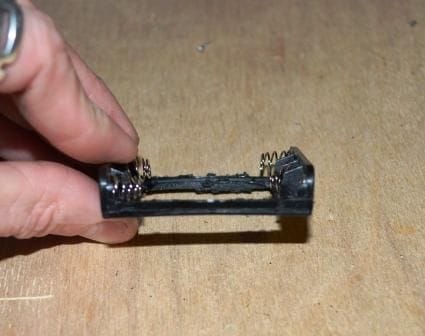

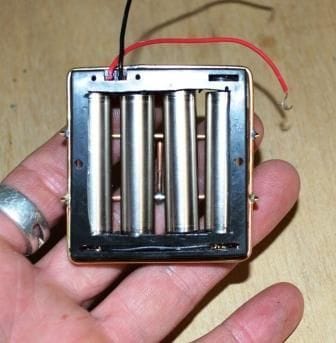

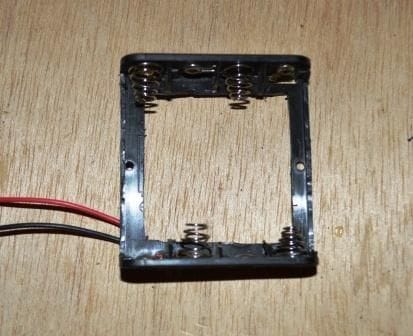

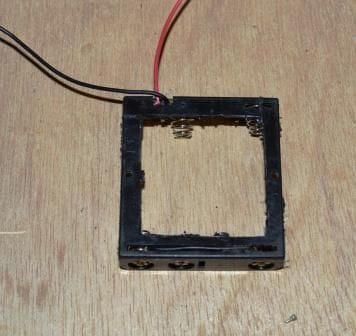

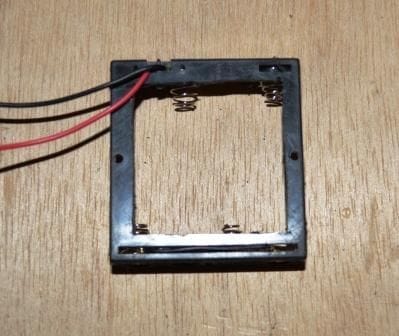

Тогда мастер решил использовать батарейный держатель, слегка его доработав. Оставляет от держателя тонкую рамку с контактами, остальное удаляет.

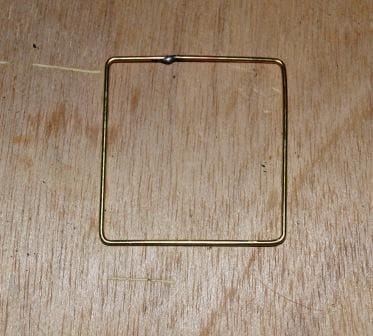

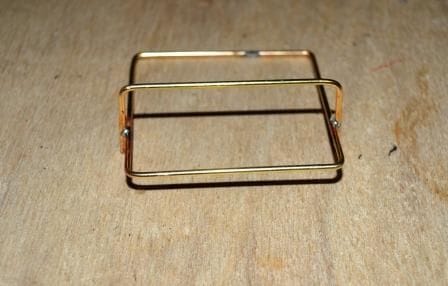

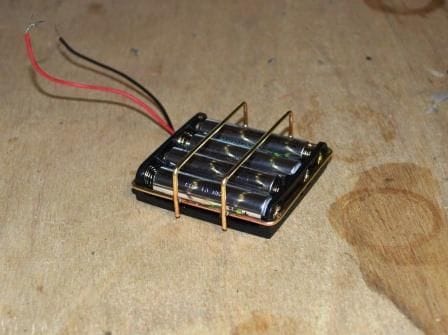

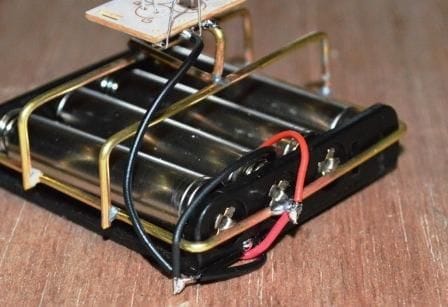

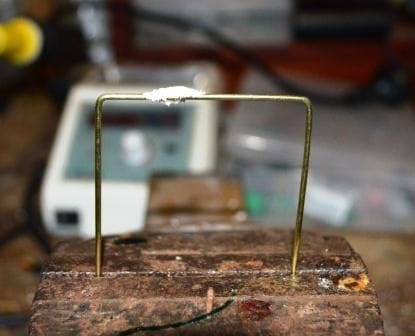

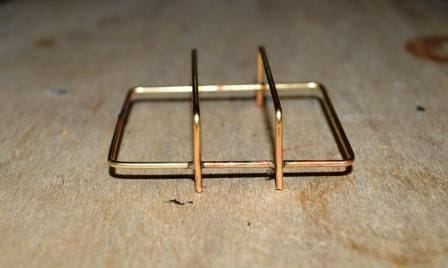

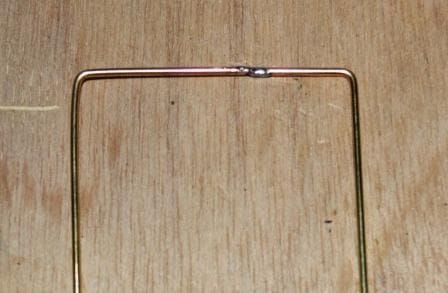

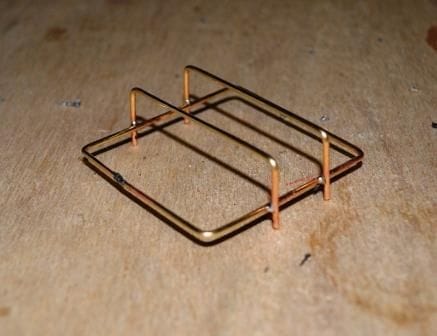

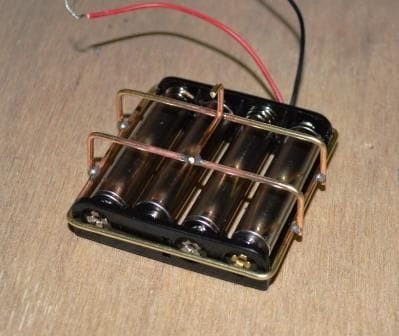

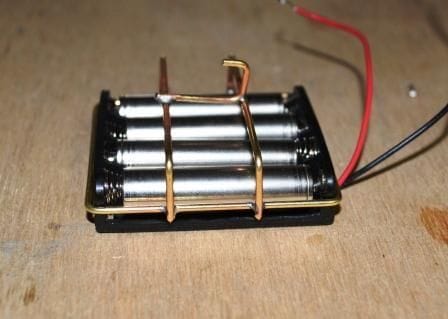

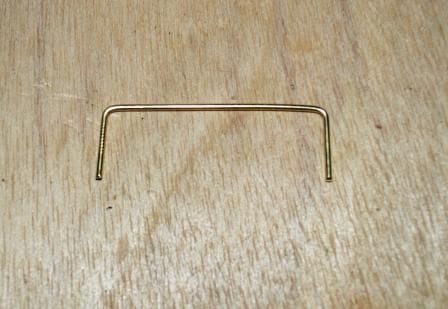

Устанавливает аккумуляторы и, из медной проволоки, паяет рамку. Плюсовой провод припаивает к рамке.










Шаг третий: зарядный модуль

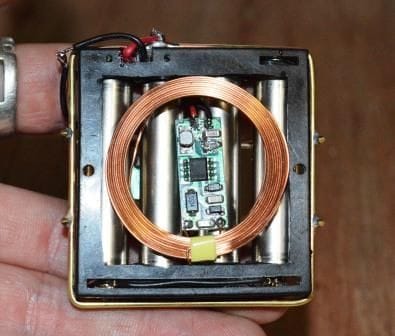

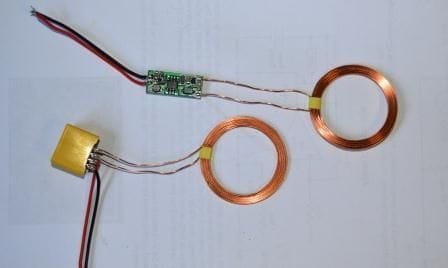

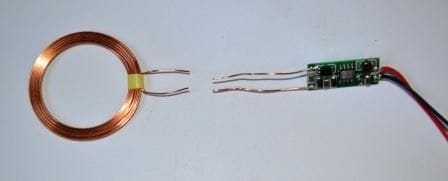

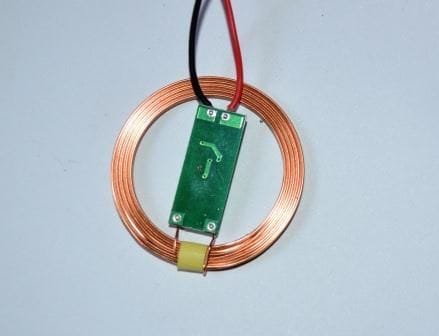

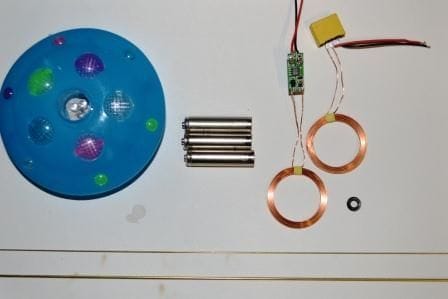

Закрепляет на рамке модуль заряда с катушкой. Провода, соединяющие плату с катушкой, мастер укоротил. Подсоединил провода от модуля к аккумуляторам.






Шаг четвертый: светодиоды

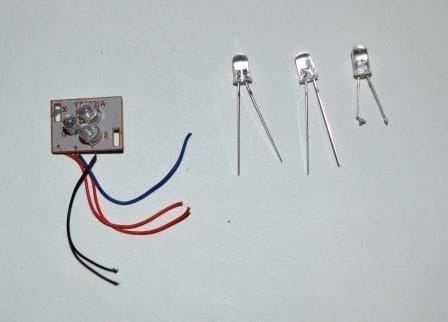

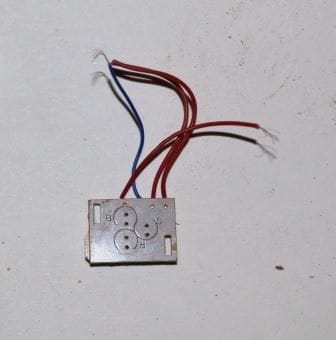

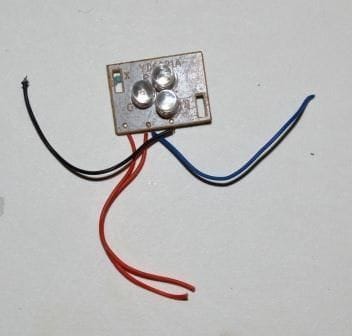

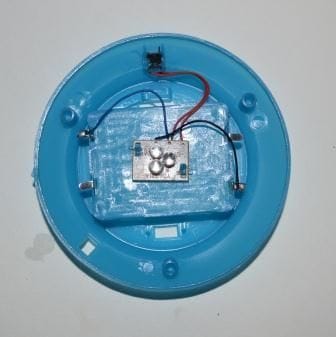

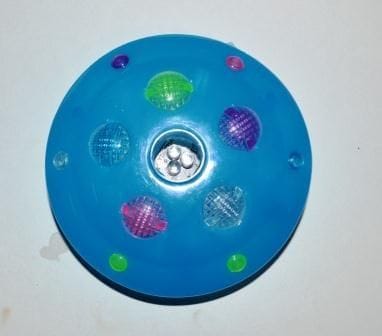

Плату для светодиодов мастер взял из светильника с оптоволокном. Плата светильника имеет несколько чередующихся режимов. При подачи каждом выключении-включении светильника загорается один из светодиодов, при последнем включении загораются все три светодиода. Штатные светодиоды мастер заменил другими.





Шаг пятый: ртутный переключатель

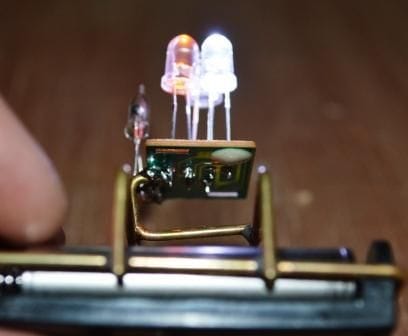

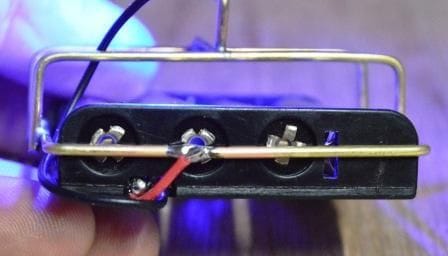

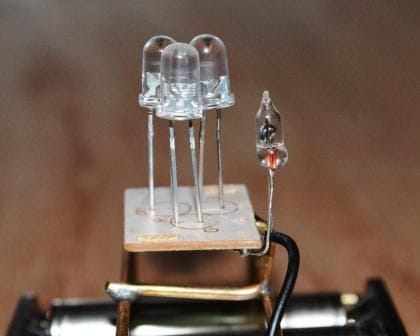

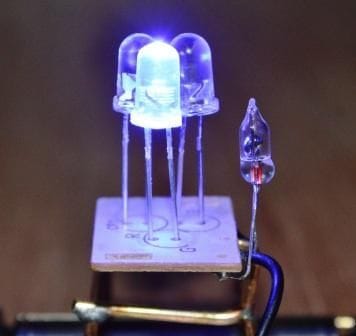

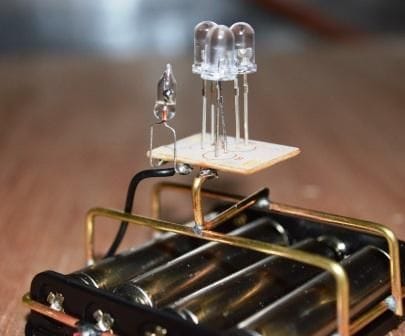

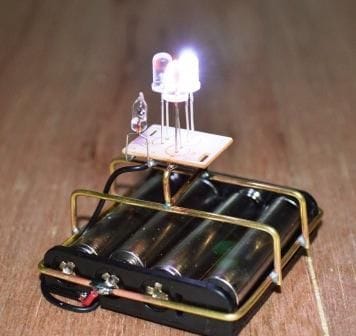

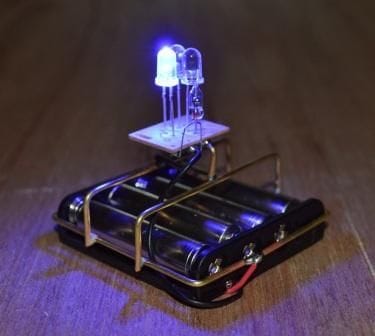

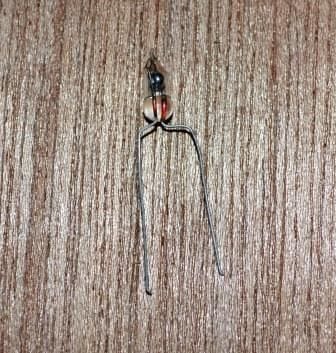

Закрепляет плату на рамке. Анод светодиода подключает к рамке. Катод, через ртутный переключатель, подключает к минусовому проводу. Проверяет работу светильника.







Шаг шестой: корпус

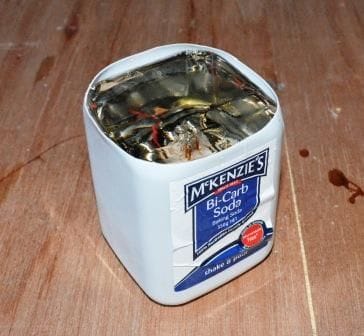

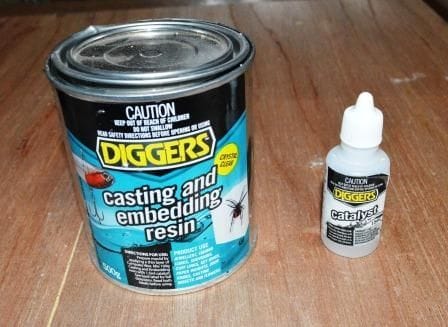

Замешивает немного эпоксидной смолы с отвердителем. Выливает смолу в форму и оставляет на сутки. Из-за беспроводной зарядки толщина нижнего слоя должна быть небольшой. Через сутки устанавливает в форму электронику и заливает эпоксидкой. Оставляет на сутки.

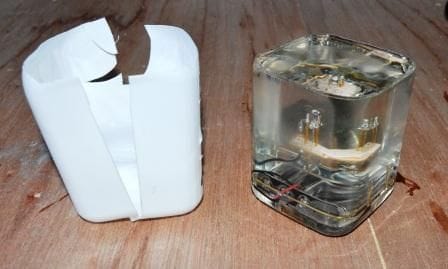

Затем разрезает форму и извлекает светильник.

Шаг седьмой: шлифовка

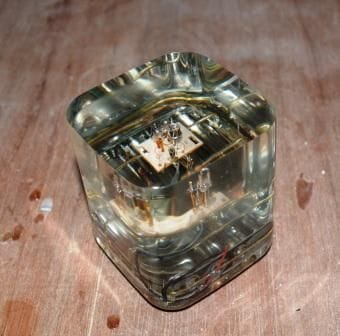

Далее шлифует корпус. Наждачную бумагу использует от 120 до 1200. После шлифовки полирует корпус шлифмамашинкой с полировочным кругом и полиролью.





Шаг восьмой: зарядка

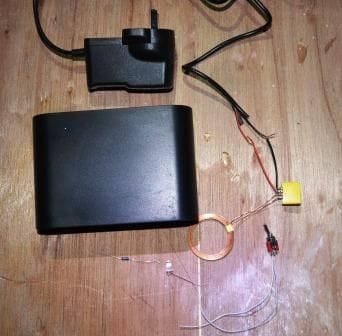

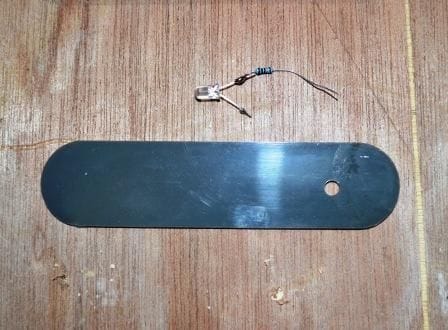

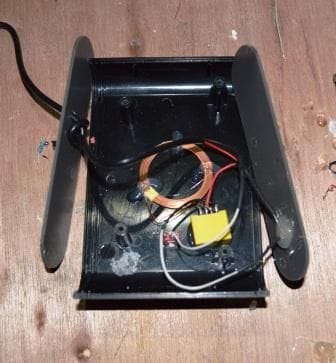

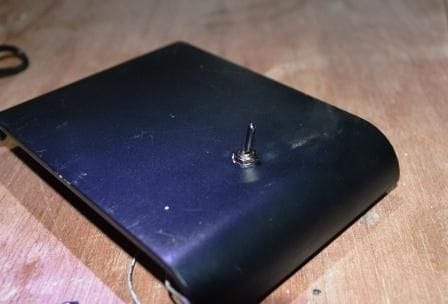

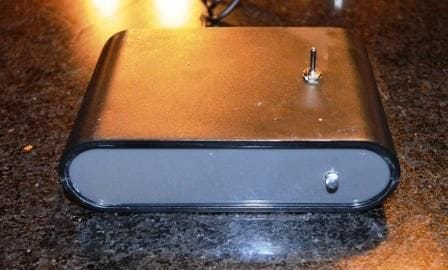

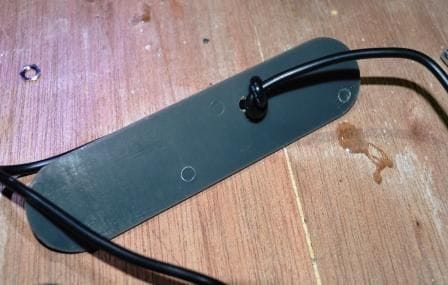

Теперь нужно сделать зарядную станцию. Корпус мастер приобрел в магазине. Просверлил отверстия для светодиода и тумблера. Смонтировал зарядку согласно схемы.

Катушка должна располагаться по центру верхней части корпуса.

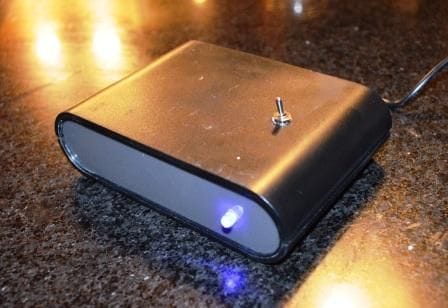

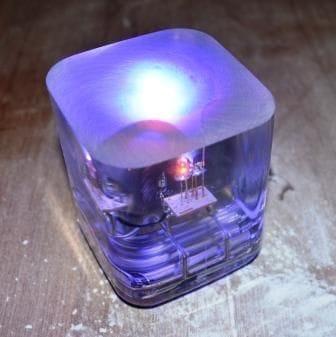

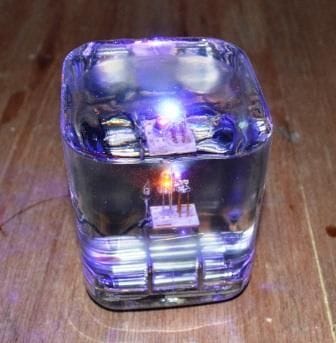

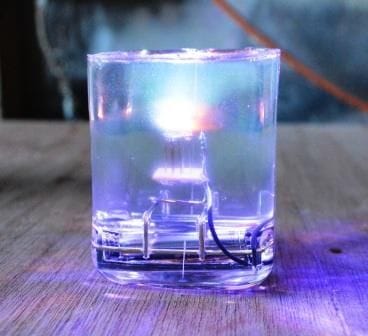

Светильник готов. Заряжаются аккумуляторы в течении 2-3 часов.
