Небольшой ленточно-шлифовальный станок

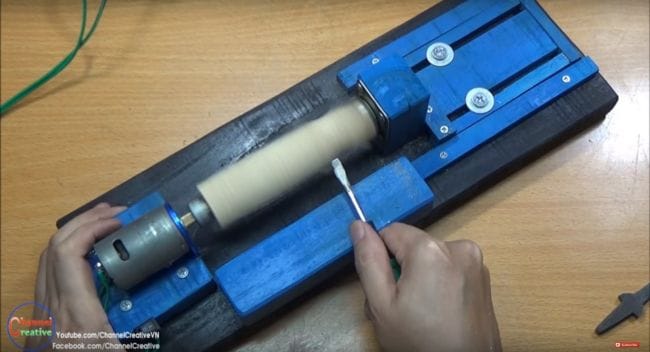

Для заточки ножей мастер-самодельщик изготовил мини шлифовальный станок. В изготовлении станка мастер использовал запчасти от старого принтера. Мощность такого станка конечно небольшая, но со своим задачами станок справляется.

Инструменты и материалы:
-Наждачная бумага;
-Деревянная скалка;
-Линейка;
-Карандаш;
-Угольник;
-Сверлильный станок;
-Ножовка;
-Подшипники;
-Молоток;
-Нож;
-Принтер с исправным двигателем;
-Плексиглас;
-Тумблер;
-Плотная ткань;
-Клей;
-Клейкая лента;



Шаг первый: ролики
Ролики мастер изготовил из скалки для теста. Отрезает два ролика нужной длинны. Длинна ролика выбирается исходя из ширины шлифовальной ленты. Затем мастер находит центр окружности и сверлит сквозное отверстие.











Шаг второй: обработка роликов
Теперь нужно ролики обработать и сделать как можно ровнее. Токарный станок у мастера отсутствует, и он делает его примитивный аналог. В доске делает отверстие и устанавливает подшипник. Зажимает доску на сверлильном станке, центр подшипника к центру сверла. Вставляет в отверстие ролика шпильку и зажимает в патроне сверлильного станка. Второй конец шпильки заходит во внутреннюю обойму подшипника.

Цилиндр зажимается на шпильке гайками. Теперь включив станок можно обработать поверхность ролика. Также мастер снимает фаску по краю роликов. Это нужно что бы шлифбумага не рвалась.











Шаг третий: привод
Привод мастер взял из старого принтера. Разобрал принтер. Доработал крепежную пластину, просверлил отверстия под болты, удалил лишние части. Рассверлил отверстие в шестеренки привода. Закрепил шестерню на валу.




















Шаг четвертый: рамка
Рамка, на которой закреплен весь механизм, состоит из двух половин, и сделана из плексигласа. Вырезает две пластины. Соосно сверлит в пластинах отверстия под нижний и верхний вал. Причем валы располагаются между рамками и должны заходить в отверстия на 2/3. Края рамок скругляет.








Шаг пятый: натяжитель
Отверстие в рамке для нижнего ролика мастер сделал овальным. Это дает возможность регулировать ролик. Для регулировки изготавливает натяжитель.












Шаг шестой: верхняя и нижняя плоскость
Из плексигласа делает две пластины. Они устанавливаются между рамкой. Концы пластин мастер сделал полукруглыми, по окружности роликов.












Шаг седьмой: фиксация роликов
Чтобы ролики не проворачивались на валу мастер сверлит в них отверстия и фиксирует ролик шурупом.


Шаг восьмой: стойка
Делает стойку для крепления станка. В стойке сверлит отверстие и устанавливает тумблер.



Шаг девятый: лента
Теперь нужно сделать что-то типа транспортерной ленты, на которой будет крепится полоса наждачной бумаги.
По кругу между роликами натягивает скотч липкой стороной вверх. Приклеивает к скотчу полосу материи. Сверху полосы приклеивает наждачную бумагу. Все разрезы, на полосах, идут на косую линию.





















Ленточно-шлифовальный станок готов. Осталось подключить его к блоку питания.

При работе с механизмами соблюдайте технику безопасности.
