Подставка с охлаждением для ноутбука из пластиковых труб

Подставка с охлаждением для ноутбука из пластиковых труб

Здравствуйте друзья! Совсем скоро лето это конечно очень хорошо, но у многих с приходом этого времени года появляется такая проблема как перегрев ноутбука.

Никому ни секрет что штатное охлаждение ноутбука не очень хорошо справляется со своей задачей. Все потому что обыкновенный вентилятор не может отвести тёплый воздух, и он нагнетается под ноутбуком и, следовательно, ноутбук начинает обдуваться тёплым воздухом, что не есть хорошо.

Перегрев ноутбука может привести к некорректной работе, например к зависанию багам и лагам. Также от перегрева ноутбук может выключиться, что может не корректно сказаться о работе операционной системы, да и просто неприятно, когда работаешь за ноутбуком, и выключается.

Но выход есть, следует приобрести подставку с активным охлаждением. Но стоит такая подставка не дёшево.
Так вот чтобы помочь избежать вам эту проблему я попытаюсь как можно подробнее описать сборку подставки для ноутбука.

Для подставки нам понадобится:

1- Канализационные фитинги.
2- «Т» образные соединители 4 шт.
3- «Г» образные соединитель 4 шт.
4- Пара компьютерных вентиляторов.
5- Блок питания на 12в
6- Разъём для блока питания
7- Провода.
8- Выключатель.
9- Линейка
10- Маркер.
11- Дрель.
12- Паяльник.
13- Пластиковые стяжки.

Сборка подставки с активным охлаждением.

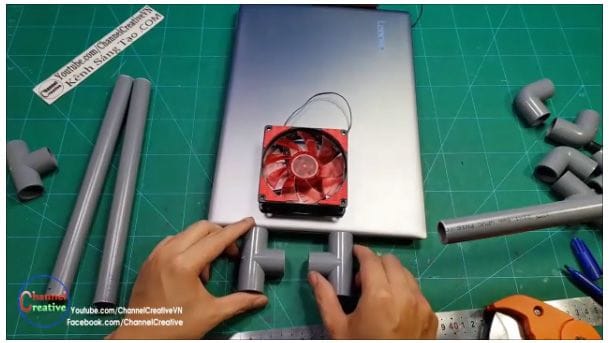

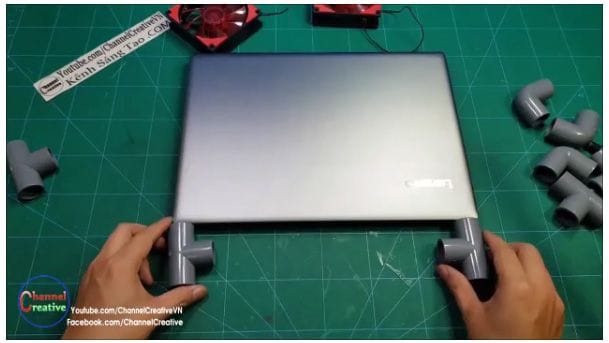

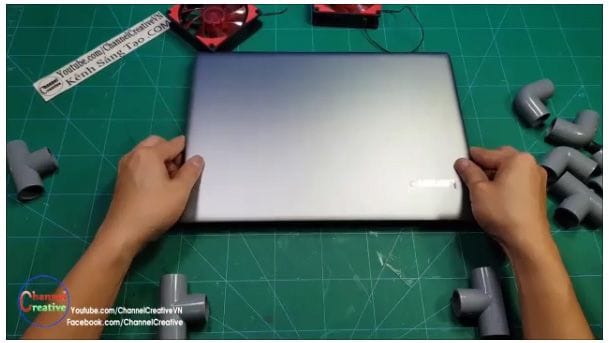

1- Для начала нам следует определиться с размером подставки, это очень легко выяснить, взяв свой ноутбук. Приложив к нему «Т» образные соединители подобным образом (смотреть фото ниже).

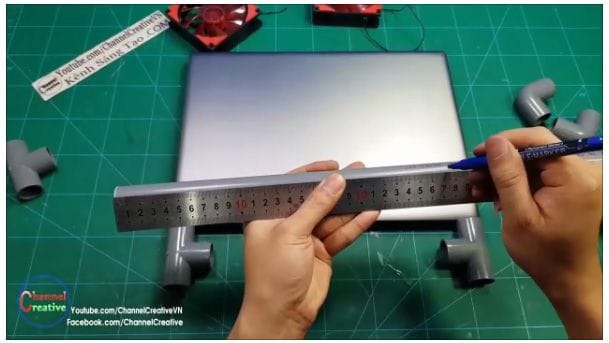

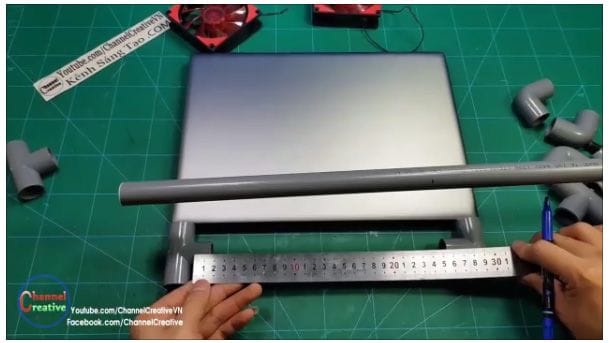

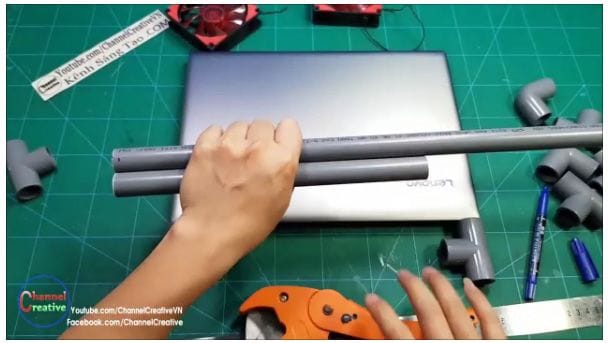

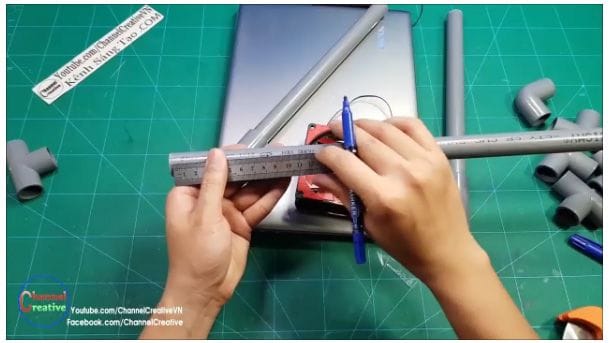

2- При помощи линейки узнаем расстояние между двумя соединителями и переносим эти размеры на ПВХ трубу. Таких заготовок понадобится 2 шт.

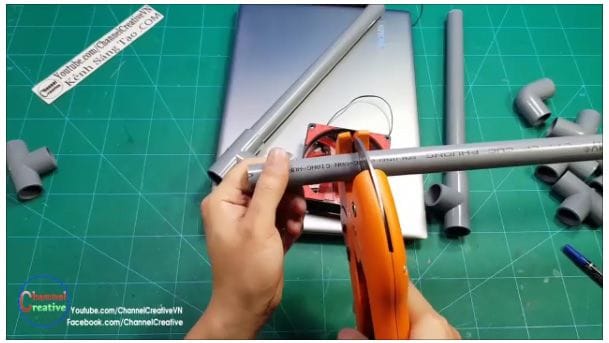

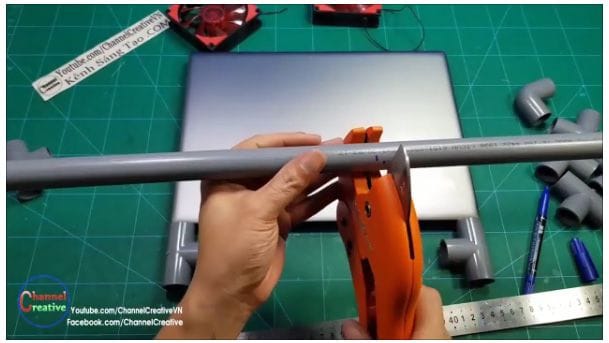

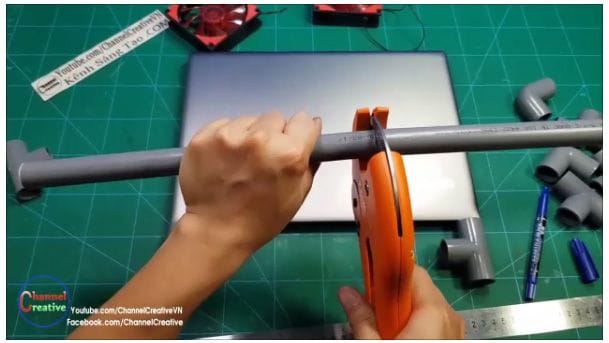

3- Обрезаем.

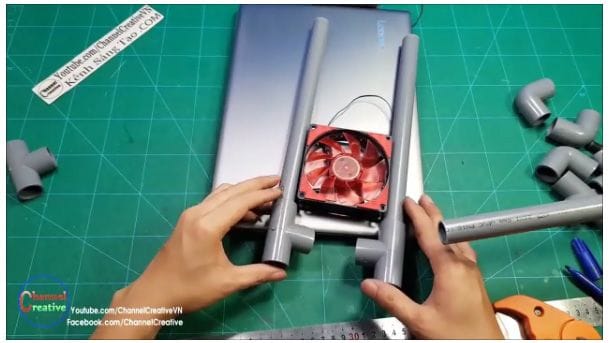

4- После чего нам следует повторить действия только с вентилятором.

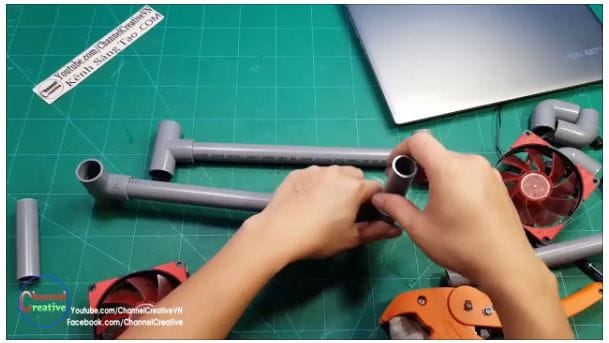

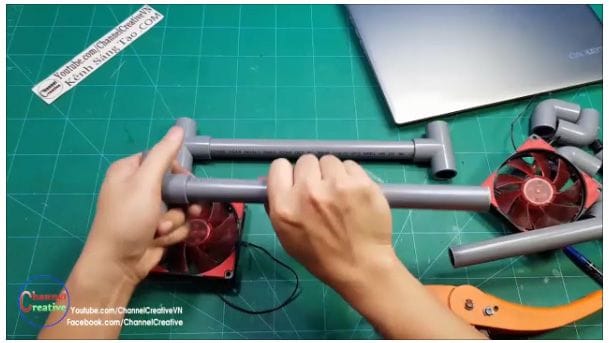

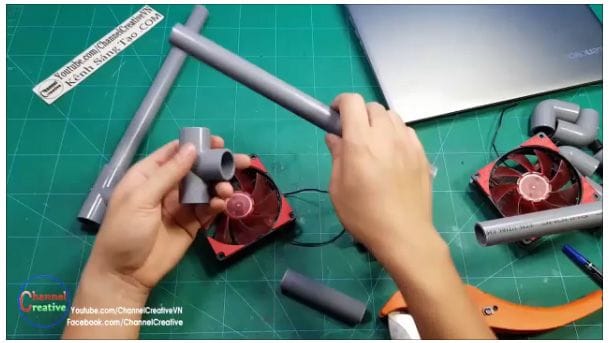

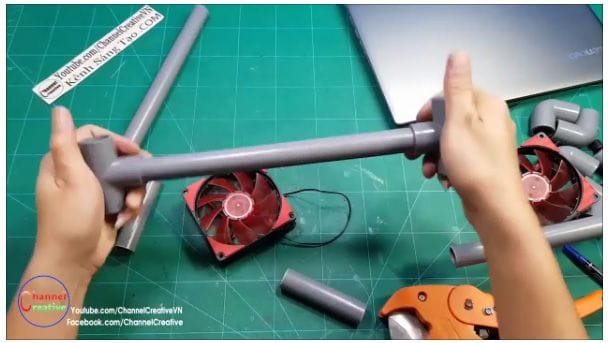

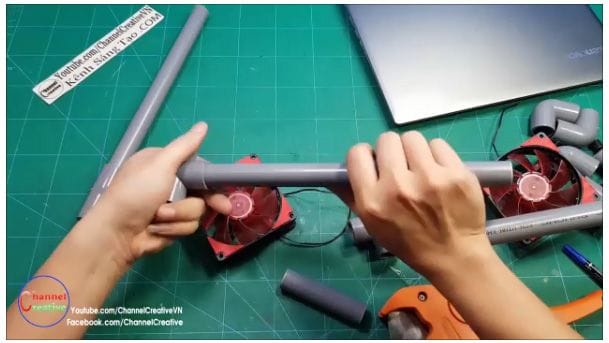

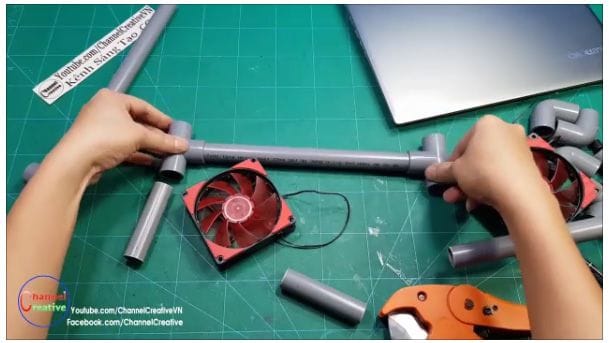

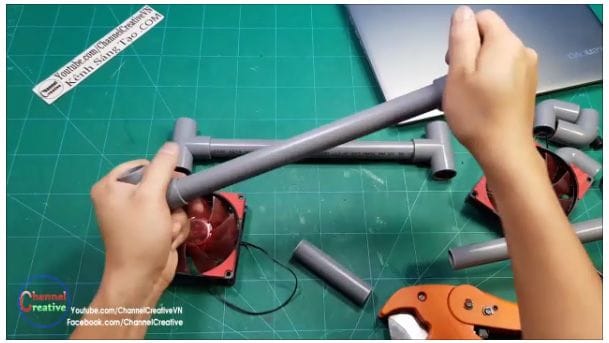

5- Затем собираем конструкцию. «Т» соединитель соединяем между собой длинной трубой. В итоге у нас должна получиться конструкция похожая на «Н».




6- Повторяем выше сказанные действия.


7- Примерно такие две заготовки у нас должны получиться (смотреть фото ниже).

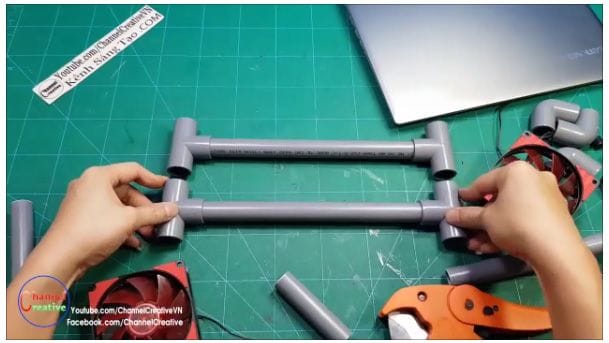

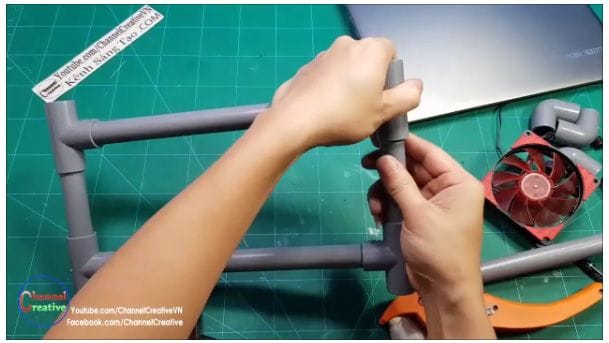

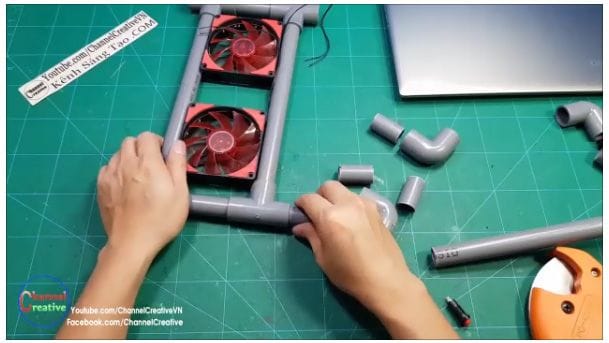

8- После чего нам следует соединить две только что сделанные заготовки короткими отрезками трубы.

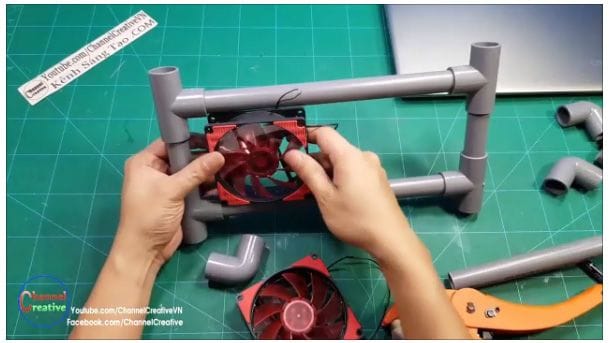

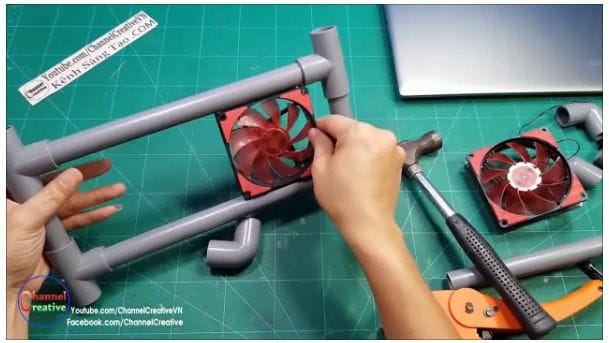

9- В пространство между заготовками должен помещаться и плотно сидеть компьютерный вентилятор, который вы используете.

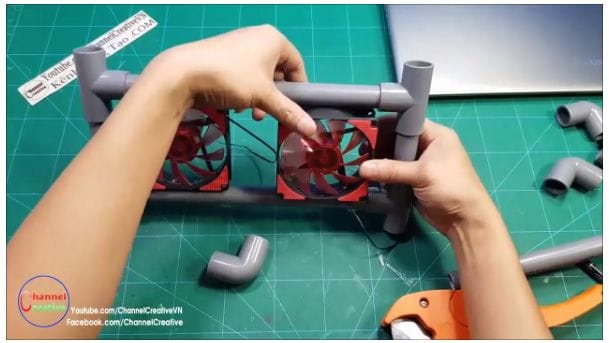

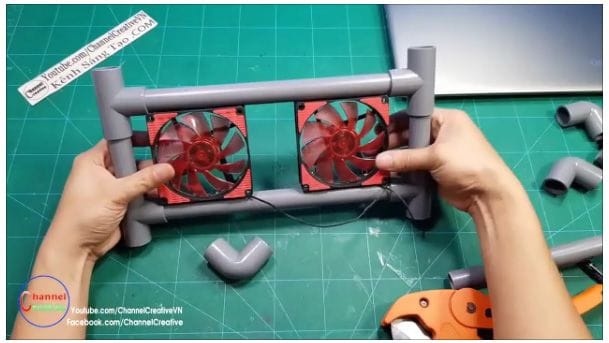

10- Затем располагаем компьютерные вентиляторы на заготовке, так как это изображено на фото ниже.

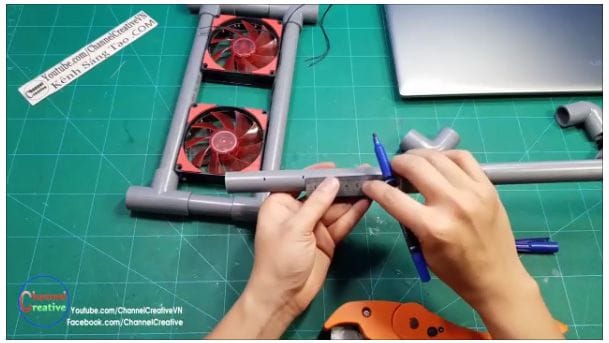

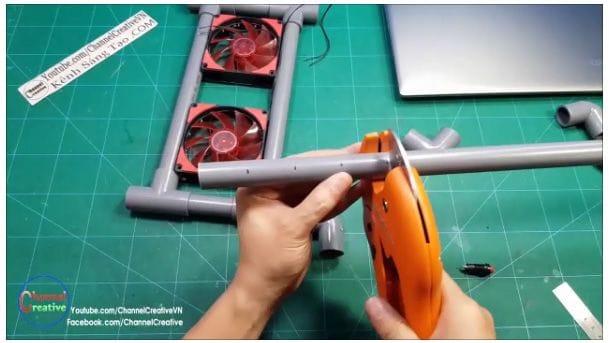

11- Далее нам следует сделать переходники для «Г» образных соединителей. На пластиковой трубе подходящего диаметра отмечаем 4 метки на расстояние друг от друга 4см.



12- Обрезаем.

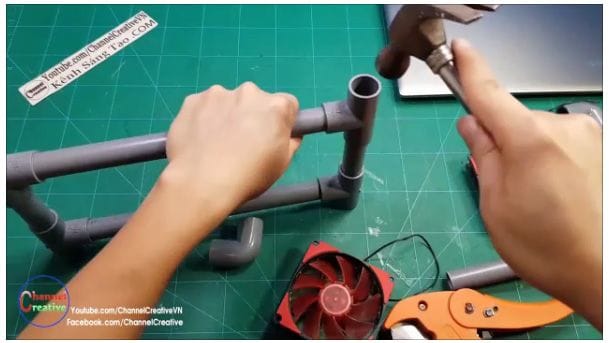

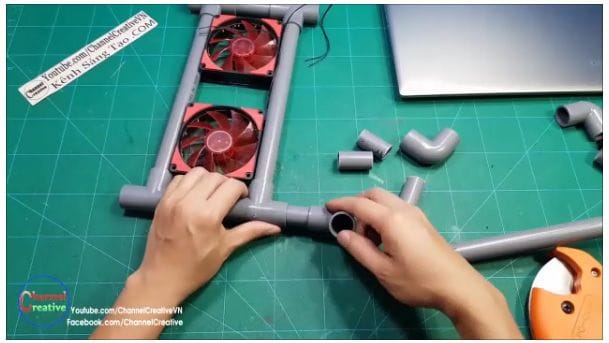

13- И вставляем два «Г» образных соединителя, так как этот изображено на фото ниже.

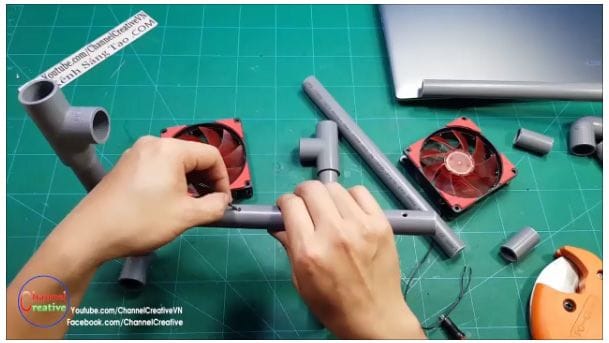

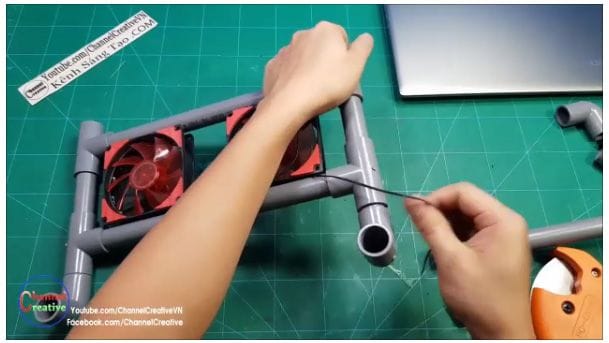

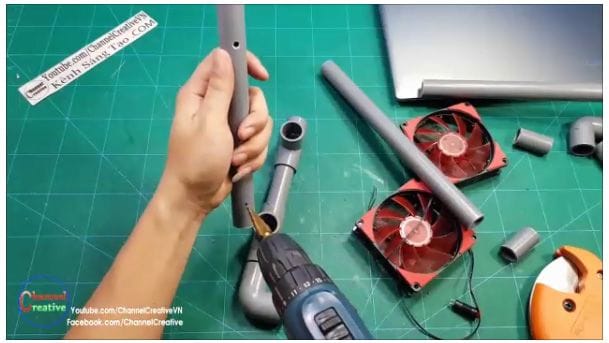

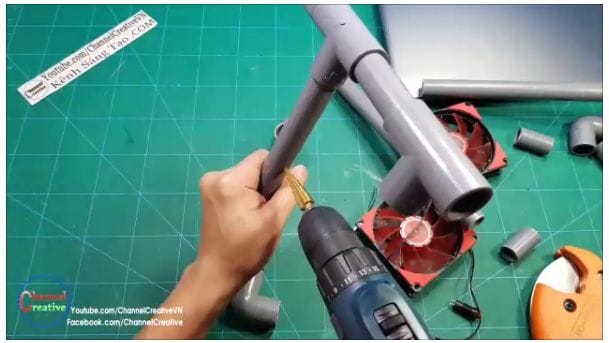

14- После чего нам следует провести провода от вентиляторов внутри конструкции. Для этого разбираем конструкцию и высверливаем сквозные отверстия в указанных местах (смотреть фото ниже).

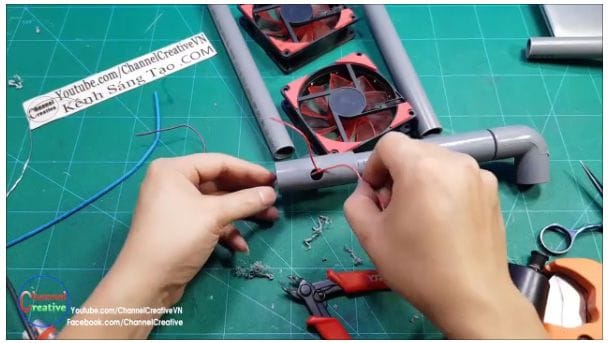

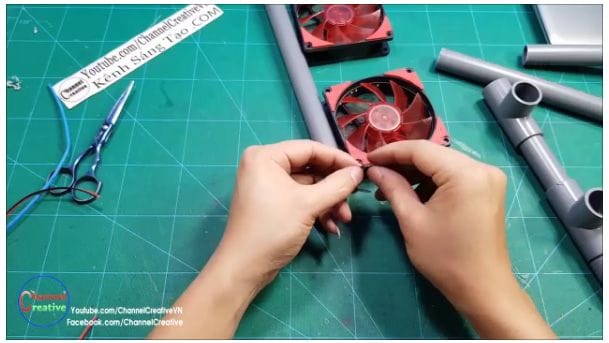

15- Просовываем провода.



16- Параллельно соединяем вентиляторы и проверяем их работоспособность и на направление потока воздуха,
подключив к блоку питания на 12В.



17- После тога как убедились в работоспособности и направлению воздуха потока, продолжаем сборку.

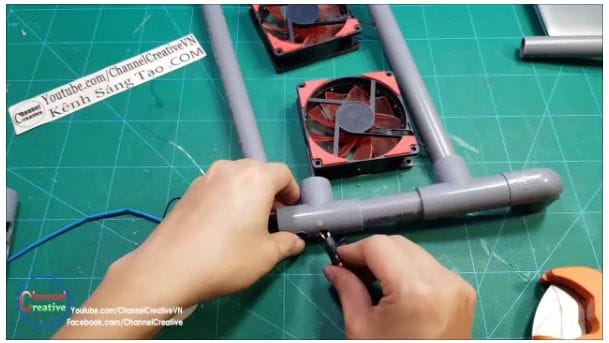

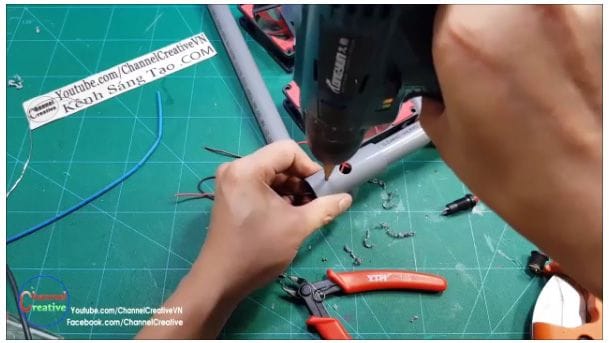

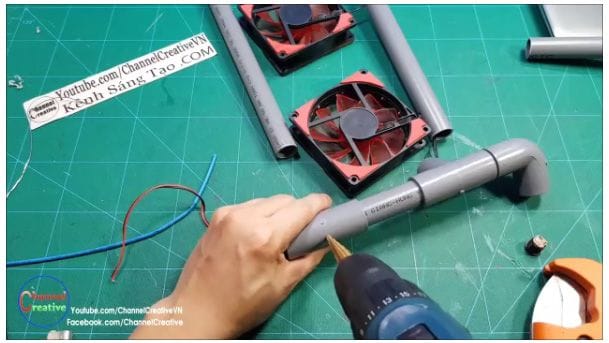

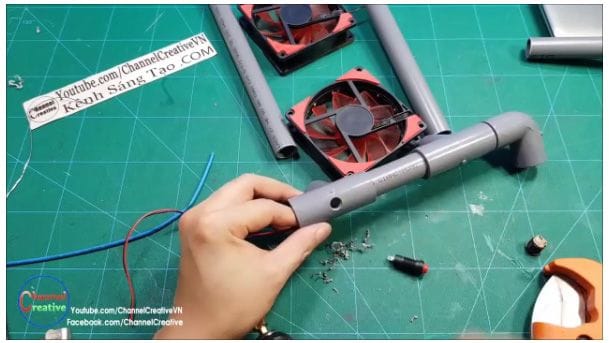

18- Высверливаем отверстие под выключатель и просовываем провода.

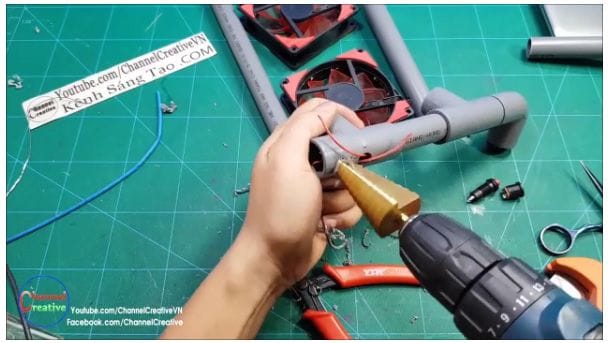

19- Также высверливаем отверстие под разъём для блока питания и просовываем провода.

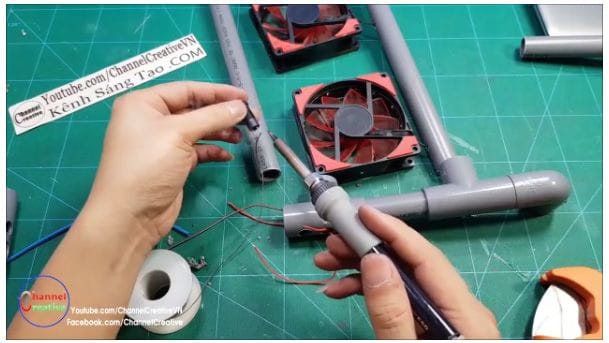

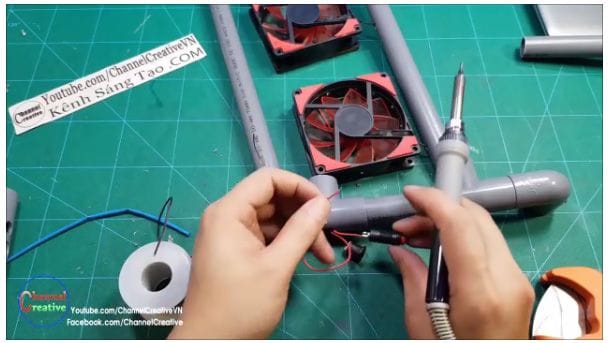

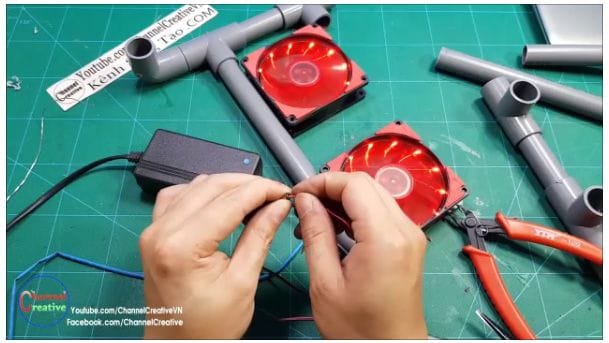

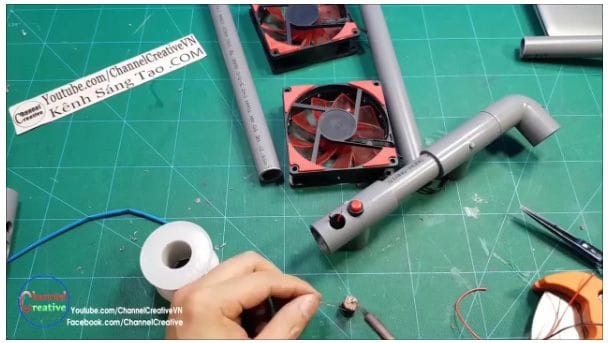

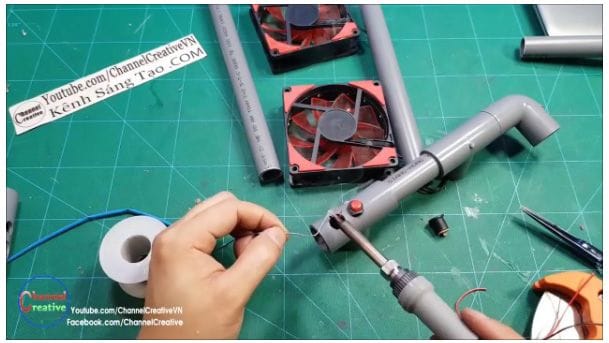

20- Припаиваем сначала провода к выключателю.

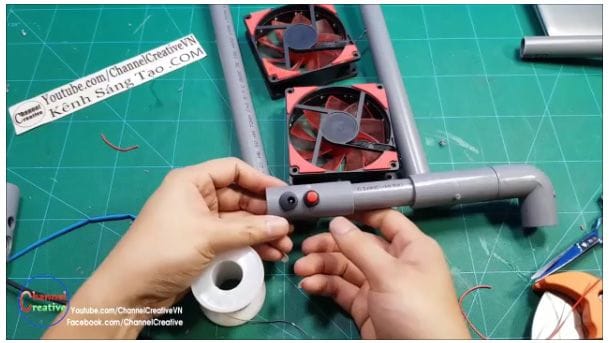

21- И устанавливаем выключатель на своё место.



22- Затем припевам провод к разъёму для блока питания.



23- И устанавливаем разъём на свое место.

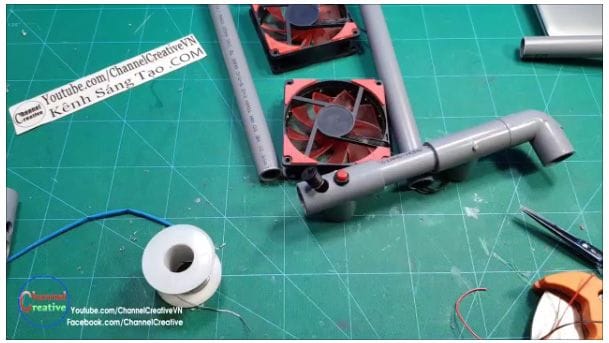

24- Должно получиться примерно, так как это изображено на фото ниже.

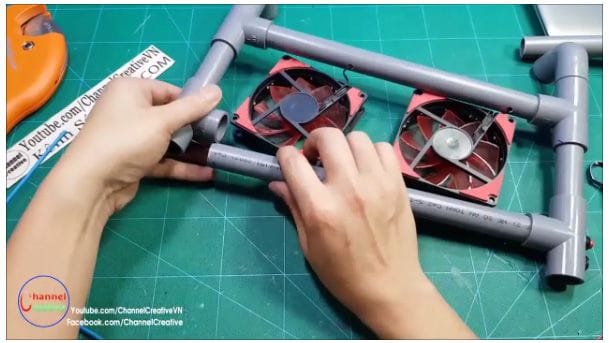

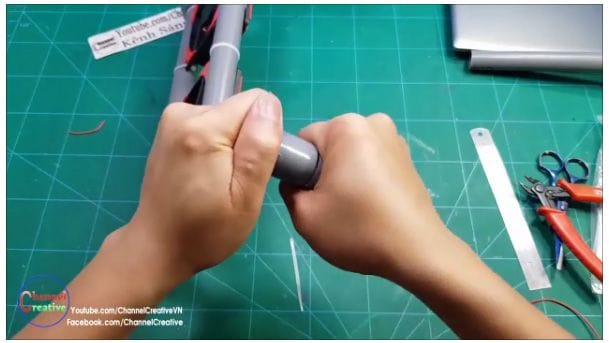

25- Снова собираем конструкцию.

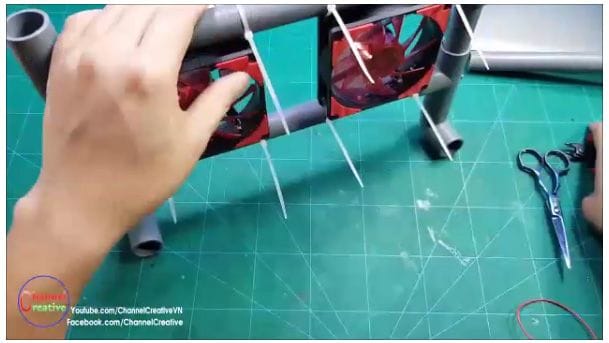

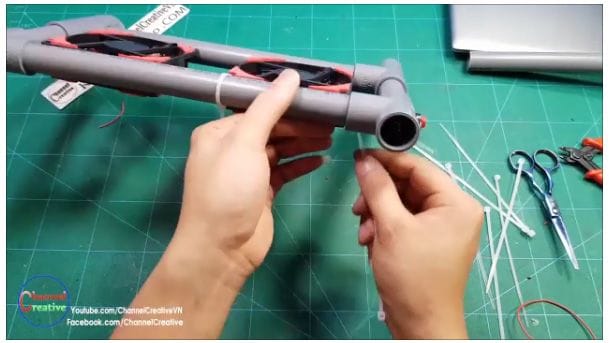

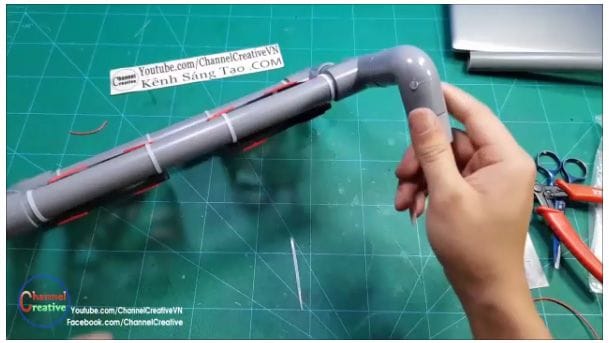

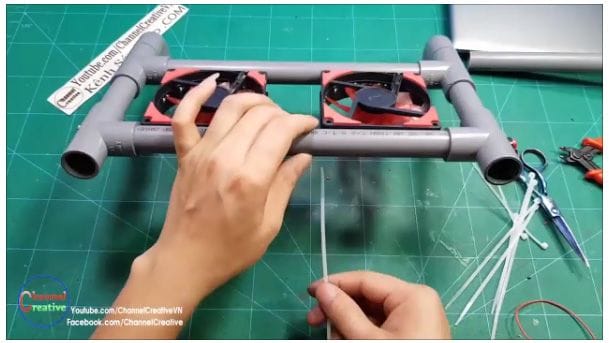

26- И после чего нам следует закрепить компьютерные вентиляторы на корпусе более надёжнее. А делать это мы будем при помощи пластиковых стяжек.

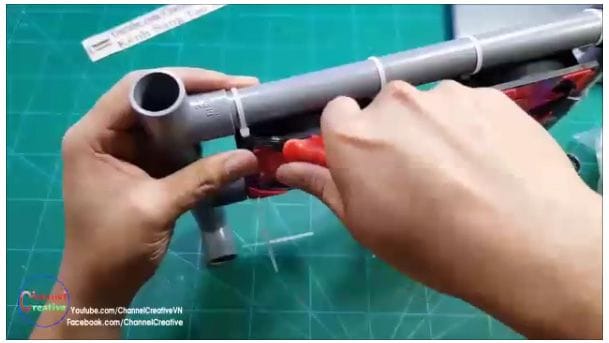

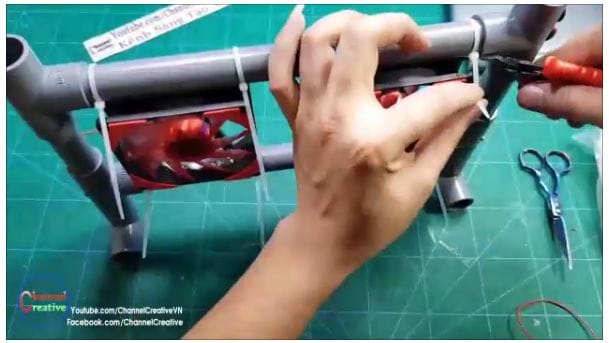

27- Обрезаем лишнее от пластиковых стяжек.

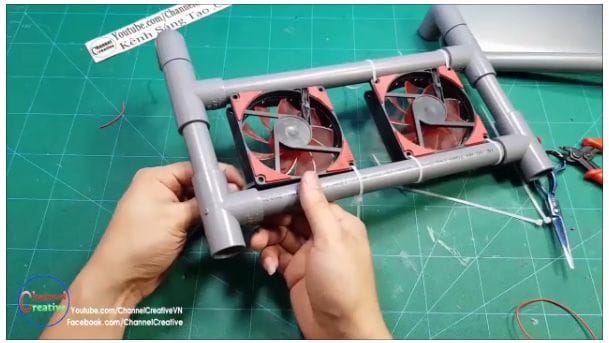

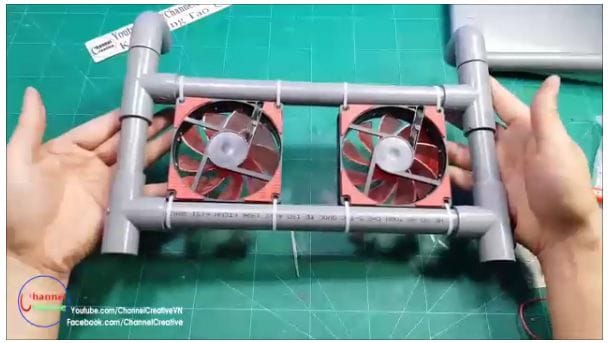

28- Примерно так должно получиться (смотреть фото ниже).

29- На ту сторону, куда мы установили «Г» образные соединители установим заглушки, они будут играть роль ножек, чтобы не портить ваш рабочий стол.



30- После чего устанавливаем «Г» образные соединители с другой стороны и в противоположную сторону.


31- Готова!

Тесты и выводы:

Приобрести вентиляторы как в статье можно тут.

Приобрести самые дешевые вентиляторы можно тут.

Также возможно вам понадобятся выключатели, которые можно приобрести тут.

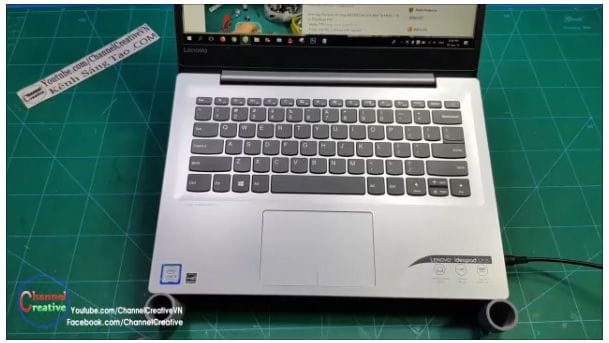

Подключаем блок питания и проверяем работоспособность конструкции.


В итоге у нас получилась довольно дешёвая и практичная самоделка, которая наверняка найдет своё применение. Она точно может помочь вам в летние жаркие дни.

Ну, на этом все спасибо за внимание надеюсь, данная статья была не бесполезна для вас, а также у вас есть замечательная возможность посмотреть видео сборку данной самоделки.
