Сабвуфер из жесткого диска

Приветствую, Самоделкины!

Сегодня мы с вами займемся изготовлением самого что ни на есть настоящего динамика. И динамика не простого, а вибрационного.

Если вы вдруг решили послушать музыку, а у вас по близости не оказалось совершенно никакой акустики, то проблему можно решить с помощью вполне доступных материалов и инструментов.

Необходимые материалы и инструменты:
1. Старый (сломанный) жесткий диск от ПК
2. Паяльник
3. Провода
4. Аудио усилитель
5. Канцелярская резинка
6. Винтики м3
7. Фиксатор резьбы (также можно использовать суперклей)
8. Канализационные фитинги
9. Канцелярская скрепка
10. Елочный шар (довольно большого диаметра)
11. Горячий клей и термопистолет
12. Изолента

Конечно, не стоит особо рассчитывать на то, что такой динамик способен в полной мере заменить собой музыкальные колонки. У нас получится что-то на подобии небольшого сабвуфера.

Ковыряясь в коробке с запчастями от различных жестких дисков, автор ролика придумал одну очень интересную вещь, о которой вы сегодня узнаете из данной статьи.

Считывающая головка жесткого диска приводится в движение электромагнитными силами благодаря рамке с током, которая находится между двумя очень мощными редкоземельными магнитами.

Автор отпаял провода, которые ведут непосредственно к катушке и удлинил их тонкими, мягкими проводами. Если теперь подать напряжение на катушку, система придет в движение. Причем делает она это очень бодро. И у автора появилось несколько идей как это можно использовать, например, он думает сделать пинбол. Но этим займемся когда-нибудь потом.




Мы с вами знаем, что звук, который находится в проводе, это тоже напряжение. Причем напряжение переменное.
Обычный динамик, который стоит в колонке, переводит это напряжение в вибрацию, и мы слышим звук, то есть вибрацию воздуха. Так вот и в динамике, и в приводе головки жесткого диска есть катушка и есть постоянные магниты. Так почему бы не попробовать заставить привод играть музыку.




Автор вытащил магнитный стопор, который фиксирует головку в крайнем положении. Аудио сигнал из звуковой карты компьютера довольно таки слабый. Он не сможет раскачать головку. Соответственно сигнал нужно усилить. Автор использует для этого китайский усилитель. К нему подключено гнездо под вход аудио с компьютера, подается питание 12 В, а выход усиленного звука подключен напрямую к катушке привода головки жесткого диска.



И что вы думаете, она на самом деле играет музыку. И черт возьми, делает это весьма неплохо. Но слышно, как головка дребезжит по дискам. Автор решил диски снять, и звук стал гораздо тише. Корпус тоже явно мешает, надо с этим что-то сделать. Автор вытащил все компоненты и решил закрепить их на крышке от корпуса жесткого диска. Крепить будем на винтики и гаечки м3.


Очень правильно будет воспользоваться фиксатором резьбы или просто суперклеем. Иначе соединения могут раскрутиться от вибраций и все просто развалится.



Второй магнит ставим очень аккуратно, иначе можно прищемить палец. Ну и собственно крепим головку на ее родной винтик.


Усилитель автор закрепил на двухсторонний скотч.

Пробуем, музыка играет, но на высокой громкости рамка начинает биться о корпус.

Решением проблемы стала обычная резинка. То что сейчас происходит очень похоже на вибрационный динамик. То есть, у нашего самодельного динамика нет мембраны, и он и играет за счет микролюфтов и вибрации всей конструкции, в частности вибрации самого листа крышки корпуса.

Друзья, если вы думаете, что это фейк, то я вас поздравляю, и предлагаю купить на барахолке жесткий диск за 100 рублей, разобрать его, и подключить головку к проводам с усилителя на динамик. И вы сами во всем убедитесь.

И как в случае с вибродинамиком, эта система может использовать в качестве своей мембраны любую большую плоскую штуку, например, стенку шкафа.

Ну вот, звук стал гораздо громче и глубже. Давайте закрепим наш динамик на его родные винтики.


Головка от жесткого диска, приделанная к шкафу, играет джаз. И играет весьма неплохо. Но вот драм-н-бэйс делает ей больно. Даб степ, наверное, даже не стоит включать. Ну и конечно же, металлическая штука должна играть метал. Автор добавил немножечко тяжелого рока.


Все это конечно здорово, но система жрет почти 10 Вт, а играет очень тихо, потому что мы тратим почти всю энергию на раскачивание головки. А именно в звук переходит дай бог 1% энергии. Чтобы получить больше звука, нужно снять вибрации с головки жесткого диска и передать их напрямую на диффузор. Например, вот так:

А еще правильнее сделать вот так:


Предлагаю не останавливаться на достигнутом и сделать из жесткого диска настоящую полноценную низкочастотную колонку, то бишь сабвуфер.

В качестве корпуса сабвуфера будем использовать канализационные фитинги. Так вышло, что переходная муфта со 110-ой трубы, просто идеально подходит по размеру под крышку корпуса жесткого диска.


Так что отрезаем лишнее и сверлим отверстия под шатун.



Сам шатун сделаем из большой металлической канцелярской скрепки. Для амортизации добавим горячего клея, гладкая скрепка к нему не приклеится, но и дребезжать в отверстии она не будет.


Диафрагму автор хочет сделать такую же как и у таких компьютерных колонок:

В виде сегмента сферы. Для этого корпус необходимо удлинить муфтой 110 на 110 и в качестве диффузора возьмем гигантский елочный шар.




Шатун закрепим на две стяжки из проволоки (опять же залитые горячим клеем), нам ведь нужно чтобы шатун вращался, но в отверстии не болтался, иначе будет дребезжать.

Пластину с головкой крепим на горячий клей со всех четырех сторон.

Диффузор должен крепится к корпусу чем-то мягким, что будет двигаться, мяться и не издавать шума. Что-то типа резины. И автор решил, что для этой цели отлично подойдет черная изолента. Изолента наклеивается на диффузор так, чтобы не было щелей.


Система собирается, приклеивается и финально крепится изолентой. И изолента заканчивается.


Ну и ладно. Вот такая получилась штука.

Подключаем.


Ну что ж друзья, оно действительно играет. Причем играет в несколько раз громче даже на половинной громкости от эксперимента со стенкой шкафа. Чтобы оценить качество звука, рекомендую вам посмотреть оригинальный видеоролик автора (ссылка в конце статьи).





Но к сожалению, камера не может передать вам все так, как слышал это автор. Звук конечно, настоящий underground. Глухой и очень басистый. В целом именно так должна звучать самодельная низкочастотная колонка из сантеха и жесткого диска.

Этой самоделкой, автор хотел показать, насколько нестандартно можно использовать на первый взгляд абсолютно несовместимые друг с другом вещи, соединив их вместе и получив вообще что-то третье.

Благодарю за внимание. До новых встреч!

Видео:

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

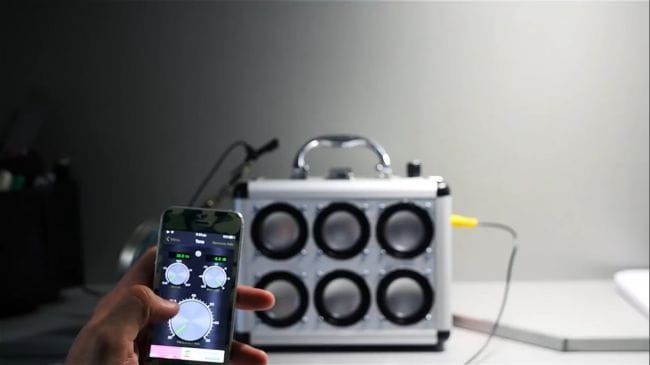

Бумбокс своими руками
