    Съемник подшипников из рожковых ключей своими руками

    Доброго всем времени.

    В этой статье речь пойдёт, о том как мастер сделал съёмник своими руками из старых рожковых ключей. По словам автора таким инструментом можно снимать, как наружные, так и внутренние подшипники. Кому интересно, читаем статью дальше.
    Съемник подшипников из рожковых ключей своими руками

    И так автору для данной самоделки потребовались такие материалы: шпилька М 10, пару гаек к ней, четыре прямоугольные металлические пластины толщиной 4 мм и длинной 50 мм, два рожковых ключа одинаковых (у автора 12 на 14) и ещё несколько болтов М 8 и гаек к ним.

    Первым делом нанёс разметку на один из ключей.

    Затем с помощью УШМ Отрезал всё лишнее.



    Обработал срез напильником.

    Готовая деталь.

    Аналогичным способом сделал и второй ключ.


    Далее делает отверстие посередине обработанных ключей.


    На всех четырёх пластинах автор делает по два отверстия.


    Готовые детали.

    Затем накрутив на шпильку две гайки сварит их вместе.


    После к этим гайкам с боку приварит ещё по одной гайке.


    Когда все детали были готовы приступил к сборке инструмента.

    И в завершении к шпильке он приварил кусок арматуры которая будет служить в качестве ручки.

    Такой вот универсальный съёмник получился у автора.

    Второй край шпильки немного сточил.

    Тест. Наружный подшипник.


    Для того, чтобы снять внутренний подшипник, Автор перевернул ключи и поставил шпильку по длиннее. Продев шпильку в подшипник накрутил на неё гайку.

    Ключи упирает в корпус.

    И выкручивает шпильку.

    Таким образом подшипник снят. Инструмент со своей задачей справился.

    Всем спасибо и до новой встречи.

    Видео:

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Шабер из рулевой тяги своими руками

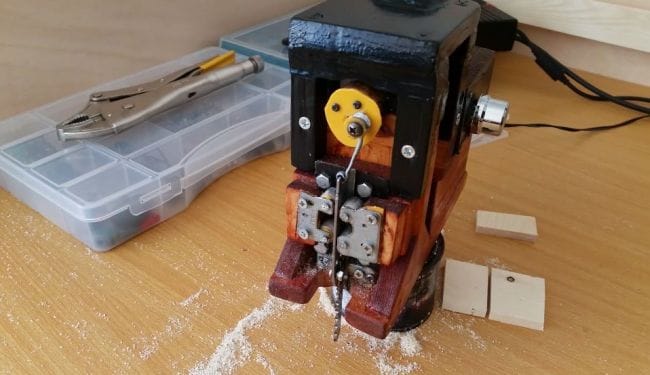

    Электролобзик на 12В из дерева своими руками
