Гриндер для очистки труб из болгарки (насадка)



Всем привет, в этой инструкции мы будем расширять возможности вашей болгарки! Самоделка позволит превратить ее в ленточную шлифовальную машину. Главная уникальность этой насадки в том, что она отлично умеет шлифовать трубы. Дело в том, что ремень на насадке при шлифовке прогибается, тем самым охватывая значительную площадь трубы. Конечно, помимо труб с помощью этой насадки можно будет обрабатывать и другие изделия, в том числе и плоские.



Собирается устройство очень просто, и менять при этом конструкцию болгарки не понадобится! Насадка устанавливается вместо защитного щитка болгарки. У автора щиток крепится благодаря специальным пазам, так что насадка меняется легким движением руки. Все делается довольно просто, в качестве колес используются колесики от скетборда. Самой большой сложностью является сделать раму. Все делается из металла, тут понадобится болгарка и сварка. Автор профилирует некоторые запчасти на гидравлическом гибочном станке, но вы можете упростить эти узлы. Итак, рассмотрим более подробно, как же собрать такую насадку!

Подобный шлифовальный адаптер можно заказать из Китая

Материалы и инструменты, которые использовались автором:

Список материалов:
- листовая сталь;
- три колесика от скейта;
- гайка для вала болгарки;
- наждачная бумага или обрезанный шлифовальный ремень;
- ось, пружина, пластиковые упоры и прочее для натяжителя;
- краска.

Список инструментов:
- сварочный аппарат;
- болгарка;
- сверлильный станок;
- маркер;
- линейка;
- тиски;
- напильники;
- дрель.

Процесс изготовления самоделки:

Шаг первый. Вырезаем основную часть рамы

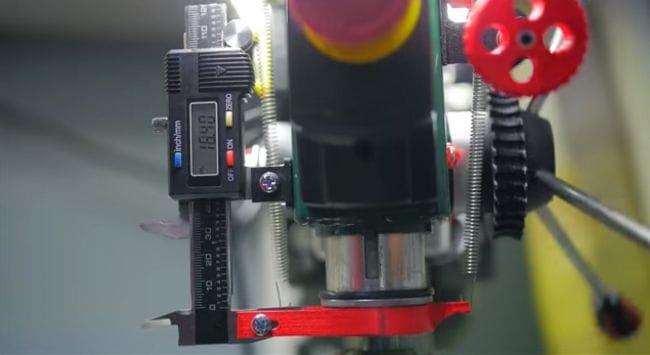

Рама изготавливается из листового металла, он должен быть достаточной толщины, чтобы рама была прочной. Сперва рисуем нужную фигуру, а потом отправляемся к сверлильному станку. Тут нам понадобится бита подходящего диаметра, чтобы просверлить отверстие для крепления конструкции на болгарке.
Просверлив нужное отверстие, вырезаем деталь при помощи болгарки. Еще это можно сделать при помощи ленточной пилы. После этого отшлифуйте края изделия, чтобы не пораниться. Для этого используем болгарку со шлифовальным диском.



Шаг второй. Крепежное отверстие
У автора щиток фиксируется при помощи пазового соединения, то есть, никаких крепежных винтов тут нет. Для этого соединения подгоняем наше отверстие, в нем нужно будет выточить 4 зубчика. Для первичного формирования нужного профиля автор использует специальную насадку и дрель. Ну а далее автор дорабатывает изделие, используя напильники. Как только изделие будет готово, привариваем вокруг отверстия кольцо из стали.






Шаг третий. Вырезаем вторую часть рамы
Рама состоит из двух частей, осталось вырезать вторую. Она также вырезается из листовой стали, а какой формы должно быть изделие, смотрите на фото. Далее две эти части свариваются между собой. Сварные швы зачищаем, чтобы все выглядело аккуратно.






Шаг четвертый. Изготовление ведущего колесика
Ведущее колесо, как и ведомые, делается из колес от скейта. Ведущее колесо устанавливается на валу болгарки. Для этого нам понадобится гайка с такой резьбой, чтобы она накручивалась на вал болгарки. Далее эту гайку автор просто запрессовывает внутрь колесика. Для надежности гайку можно зафиксировать эпоксидным клеем или другим подобным способом.



Шаг пятый. Первое ведомое колесико
Далее устанавливаем первое ведомое колесико. Для этого в раме сверлится отверстие и устанавливается болт или резьбовой стержень. Ну а далее устанавливаем на него колесико.

Шаг шестой. Натяжитель и второе ведомое колесико
Натяжитель у автора сделан довольно сложно, но при этом качественно. Первым делом он изготовил путем изгиба специальный кронштейн. Его задачей является удерживание пластины, которая будет двигаться. Также тут в центре будет находиться ось, с установленной пружиной, которая и будет работать как натяжитель. Все это дело изготавливается путем сгибания на гидравлическом станке, ну а далее привариваются крепежные пластины и все собирается. Более детально смотрим на фото.













Натяжитель можно собрать, на пружину с обеих сторон установите упоры из пластика или подобного материала. Сам натяжитель состоит из штока, трубки, пружины и двух упоров. А направляющая изготовлена из стальной пластины.

Вот, собственно, и вся суть самоделки. В завершении вам нужно ее покрасить, это защитит металл от ржавчины и сделает изделие более красивым.

Шаг седьмой. Приступаем к тестированию!
Устанавливаем насадку на болгарку, крепление может отличаться в зависимости от модели болгарки. А далее устанавливаем шлифовальный ремень. Интересен тот факт, что никаких регулировок тут нет, тем не менее, ремень не слетает, для этого все должно быть собрано идеально ровно. Что касается натяжения, тот тут все автоматически, ремень постоянно натянут должным образом.







Как все работает, смотрим на фото. Ремень при прикосновении к трубе немного прогибается, в итоге захватывается большая плоскость обработки трубы. Теперь обработать трубу стало быстро, просто и качественно.

Снимается насадка очень легко и после установки щитка с кругом болгарка обретает свой стандартный вариант.
Надеюсь, проект вам понравился, и вы нашли для себя что-то новое. Удачи и творческих вдохновений при изготовлении. Не забывайте делиться своими наработками с нами!
